提高预留PVC止水节垂直度的合格率

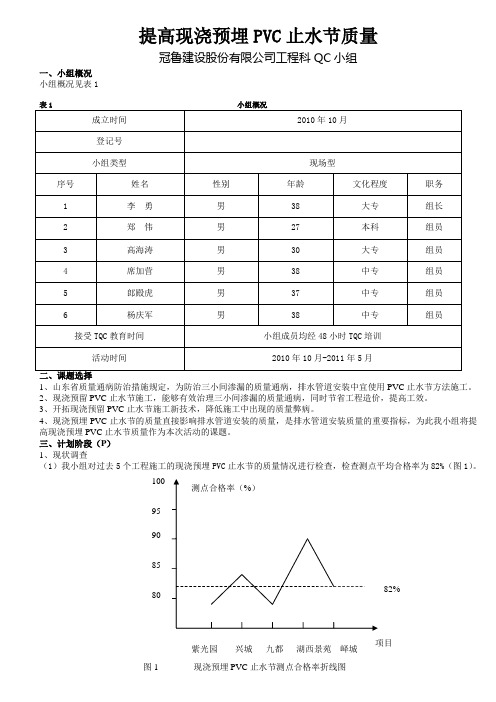

提高现浇预埋PVC止水节质量冠鲁建设股份有限公司工程科QC小组一、小组概况小组概况见表11、山东省质量通病防治措施规定，为防治三小间渗漏的质量通病，排水管道安装中宜使用PVC止水节方法施工。

2、现浇预留PVC止水节施工，能够有效治理三小间渗漏的质量通病，同时节省工程造价，提高工效。

3、开拓现浇预留PVC止水节施工新技术，降低施工中出现的质量弊病。

4、现浇预埋PVC止水节的质量直接影响排水管道安装的质量，是排水管道安装质量的重要指标，为此我小组将提高现浇预埋PVC止水节质量作为本次活动的课题。

三、计划阶段（P）1、现状调查（1）我小组对过去5个工程施工的现浇预埋PVC止水节的质量情况进行检查，检查测点平均合格率为82%（图1）。

（2）在现浇预埋PVC止水节质量情况检查中，本小组对主要的质量弊病进行了调查统计（表2和图2）量的主要问题。

2、、活动目标值现浇预埋PVC止水节质量合格率达到95%。

3、目标可行性研究（1）项目部工程技术人员充足，建设资金到位，施工设备齐全。

（2）公司领导重视，亲临现场技术指导，有关部门积极配合。

（3）小组成员积极性高，对此目标的完成决心很大。

4、运用因果分析图对影响现浇预埋PVC止水节质量的两项主要质量弊病即上下层止水节垂直度超差及PVC止水节破损进行分析（图3）。

制图：高海涛郑伟日期: 图2 上下层垂直度超差及PVC止水节破损因果分析5、对影响上下层止水节垂直度超差及PVC止水节破损的诸末端原因做进一步分析（表3）通过分析，产生预留止水节垂直度超差的主要因素有：（1）对图纸尺寸不熟悉。

（2）垂线方法不当，存在误差。

（3）定位尺寸时，参照物存在误差。

（4）浇筑砼时，因振捣致使止水节发生位移。

六、要因论证要因论证见表3七、对策措施：对策措施见表4八、实施过程（D）（1）加强施工人员对图纸的熟悉度，工程开始施工前，组织各专业施工人员认真熟悉图纸，特别是对图纸中排水管道及卫生器具预留的具体尺寸，要做到统一、明确。

提高现浇预埋PVC止水节施工质量冠鲁建设股份有限公司工程科QC小组一、小组概况小组概况见表1表1 小组概况1、山东省质量通病防治措施规定，为防治三小间渗漏的质量通病，排水管道安装中宜使用止水节方法施工。

2、现浇预留PVC止水节施工，能够有效治理三小间渗漏的质量通病，同时节省工程造价，提高工效。

3、开拓现浇预留PVC止水节施工新技术，降低施工中出现的质量弊病。

4、现浇预埋PVC止水节的质量直接影响排水管道安装的质量，是排水管道安装质量的重要指标，为此我小组将提高现浇预埋PVC止水节施工质量作为本次活动的课题。

三、计划阶段（P）1、现状调查（1）我小组对过去5个工程施工的现浇预埋PVC止水节的施工质量情况进行检查，检查测点平均合格率为82%（图1制图：高海涛日期：2010年12月15日（2）在现浇预埋PVC止水节质量情况检查中，本小组对主要的质量弊病进行了调查统计（表2和图2）表2 现浇预埋PVC止水节质量弊病频数统计表从排列图分析可知，上下层PVC止水节垂直度超差、PVC止水节损坏两项质量弊病占频数的82.5%，是影响现浇预埋PVC止水节质量的主要问题。

2、活动目标值现浇预埋PVC止水节质量合格率达到98%。

3、目标可行性研究（1）项目部工程技术人员充足，建设资金到位，施工设备齐全。

（2）公司领导重视，亲临现场技术指导，有关部门积极配合。

（3）小组成员积极性高，对此目标的完成决心很大。

4、运用因果分析图对影响现浇预埋PVC止水节质量的两项主要质量弊病即上下层止水节垂直度超差及PVC止水节损坏进行分析（图3、4）。

图3 PVC止水节上下层垂直度超差因果分析制图：高海涛郑伟日期:2011年1月8日图4 PVC止水节破损因果分析5、对影响上下层止水节垂直度超差及PVC止水节破损的诸末端原因做进一步分析（表3）通过分析，产生预留止水节垂直度超差及止水节破损的主要因素有：（1）对图纸尺寸不熟悉。

（2）垂线方法不当，存在误差。

浅谈PVC止水节施工管理作者：姬市磊吴功勋张凯鑫张泽鑫沈安斌来源：《装饰装修天地》2019年第24期摘 ; ;要：建筑排水管道施工质量时刻影响着城市居民的生活，一旦出现问题将会对居民的生活产生很大影响，而且出现问题和解决问题都需要较长的时间。

为了保证建筑排水施工的质量，做好排水施工的安全措施与防渗防漏是我们的首要任务。

从技术方面分析使用止水节，可有效解决渗漏问题，确保排水系统功能的正常发挥，保证施工的正常进行。

止水节在施工的过程中要想控制好质量，就要加强对止水节的施工质量管理，用科学的管理方法不断总结施工中出现的各种问题，提高止水节的施工质量。

关键词：排水防渗漏;止水节;施工管理1 ;项目概述某大型住宅小区项目工程，占地面积8.2平方米，总建筑面积32万平方米，包含多栋高层住宅、地下车库、配套商业及附属幼儿园。

排水工程：小区室内采用污废分流，所有排水立管穿楼板采用预埋止水节。

污废水经埋地式污水处理装置处理后排入由1个DN400的排放口排至塘西路西南涌。

市政雨水接口由一个DN600和一个DN800排放口分别排至河西路市政雨水管网、一个DN600和一个DN800排放口分别排至塘西路市政雨水管网。

2 ;止水節与普通穿楼板套管对比（1）传统的排水管道楼板施工方法为：在混凝土现浇筑混凝土前预埋PVC管，待管道安装时将预埋的PVC管剔除，将预留洞周围凿毛处理，安装排水立管后，用细石混凝土对管道与预留洞口之间的缝隙分两次进行浇筑。

（2）止水节主要是由圆柱形管件主体，止水翼环，内插式承口以及固定底座组成。

带沟槽式止水翼环能够大大增加止水节与混凝土之间的接触面积，使之与混凝土更加紧密结合，彻底阻断楼层积水下渗问题;内插式承口用于排水管道之间相互连接，与管道形成整体式排水系统;固定底座上带有定位孔洞，用于止水节固定在模板上。

（3）止水节特点为：①止水节在浇筑之前预埋位置准确，固定牢靠，与混凝土结构浇筑一次成型。

②止水节上下管口带有承插口，安装排水管顺直，便捷;有效避免管道安装后，因收缩徐变与混凝土之间产生缝隙。

QC小组成果发布材料卫生间管道根部防渗治理发布单位：中铁建工集团有限公司小组名称：汇杰新城10地块QC小组发布人：姚玉龙时间：二O一三年五月目录一、工程概况 (1)二、小组概况 (2)三、选题理由 (4)四、现状调查 (4)五、活动目标 (7)六、原因分析 (7)七、要因确认 (8)八、制定对策 (13)九、对策实施 (15)十、效果检查 (19)十一、巩固及标准化 (23)十二、总结及下一步打算 (24)中铁建工集团有限公司卫生间管道根部防渗治理一、工程概况汇杰新城10地块工程，位于南京市栖霞区迈皋桥创业园，建筑面积10.8万㎡，包含四栋高层住宅，一栋幼儿园，一栋社区中心及一个地下车库。

安装部分的给排水系统设计有生活给水系统、污水排水系统、废水排水系统、雨水排水系统。

其中包含1120个卫生间，排水管道均采用UPVC管，详见图2卫生间大样图。

排水管道穿越楼板做法详见图3。

中铁建工集团有限公司 卫生间管道根部防渗治理1G-2G-1G-2G-2G-2G-2G-1G-2G-2G-2图1：标准层平面布置图图2：卫生间大样图图3：PVC管穿楼板做法1、小组简介表1 小组名称汇杰新城10地块QC小组小组课题卫生间管道根部防渗治理成立时间2012-06-06 注册日期2012-06-06小组类型攻关型注册登记号QC-CRCEG-1206 活动时间2012.07-2013.2 成员人数8人活动次数17 出勤率100%小组人员情况序号姓名年龄学历职称职务组内职务接受QC教育时间1 钱少波36 本科高工项目经理组长72小时2 张建29 大专工程师生产经理副组长72小时3 张林29 本科工程师技术部长副组长72小时4 姚玉龙25 本科助工技术员组员72小时5 董文辉26 本科助工资料员组员48小时6 任广宇25 本科助工质检员组员48小时7 王成东24 本科助工施工员组员48小时8 马腾22 大专助工施工员组员48小时制表：姚玉龙制表日期：2012年06月06日小组活动出勤情况统计表表2 小组活动人员1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 177月1日7月12日7月22日8月5日8月15日8月26日8月8日8月25日9月10日9月23日10月8日10月24日11月12日11月28日12月10日1月5日2月25日序号姓名1 ★★★★★★★★★★★★★★★★★★2 ★★★★★★★★★★★★★★★★★★3 ★★★★★★★★★★★★★★★★★★4 ★★★★★★★★★★★★★★★★★★5 ★★★★★★★★★★★★★★★★★★6 ★★★★★★★★★★★★★★★★★★7 ★★★★★★★★★★★★★★★★★★8 ★★★★★★★★★★★★★★★★★★备注：出勤：★缺勤：请假：※制表：姚玉龙2013年2月25日三、选题理由四、现状调查通过小组开会研究、讨论认为在施工过程中，由于管道周围二次浇注引起的管道根部渗漏是工程中常见的质量通病，为确保本项目立管施工一次成优，我们QC 攻关小组于2012年7月1日至15日对周边几个已经完成立管施工的项目管道根部渗漏情况进行了详细的调查，共检查750个点，不合格点102个，合格率86.4%。

建筑工程排水管道U-PVC止水节安装施工技术发布时间：2021-12-06T06:15:32.228Z 来源：《建筑实践》2021年8月22期作者：徐兵[导读] 随着建筑行业的不断发展，房屋建筑的数量不断增加，人们越来越重视房屋建筑的质量问题徐兵成都拙诚建筑工程有限公司四川成都 610100摘要：随着建筑行业的不断发展，房屋建筑的数量不断增加，人们越来越重视房屋建筑的质量问题。

只有不断地实现工程技术的创新，工程施工质量才能进一步提升。

目前，房屋建筑存在的主要问题就是房屋渗水，针对当前的建筑工程中厨卫间、阳台等排水管道周边渗漏问题，在建筑工程中相对较多，给一些居民的房屋居住和使用带来影响。

因此，针对此类问题应该采取有效的方法来解决，从而有效提高建筑工程的整体质量，并加强防渗漏措施，在土建主体阶段排水管道穿楼板位置预埋U-PVC止水节。

在建筑排水管道安装工程的施工过程中，排水止水节安装是非常重要的一个环节，止水节安装的质量好坏，能够直接影响到厨卫间、阳台及空调板防水工程质量。

排水U-PVC止水节安装工程量比较大，安装精度度较高，所以相关的施工人员应该提高自身的施工技术，做好相关工作，提高U-PVC止水节安装质量。

本文通过对建筑排水管道安装工程中U-PVC止水节安装的深入分析，然后对U-PVC止水节安装技术问题进行详细论述，仅供同行探讨。

关键词：渗漏问题；U-PVC止水节；施工技术在排水止水节的施工过程中，由于施工精度较高，在施工的过程中就容易出现的问题，如何避免这些渗水问题就成了施工单位所要考虑的。

要根据U-PVC止水节施工的特点来不断地调整施工工艺，施工人员也要不断的提高自身的专业能力，针对止水节安装中的施工技术进行研究。

引言：为满足规范的要求，确保工程安全、优质高效、按期实施，根据施工图及相关规范要求，指导排水管道工程止水节安装的顺利实施，特别是排水系统中后续需要安装PVC-U管道（污水立管、雨水立管、废水立管、空调冷凝水立管等）、地漏等容易渗漏水的部位。

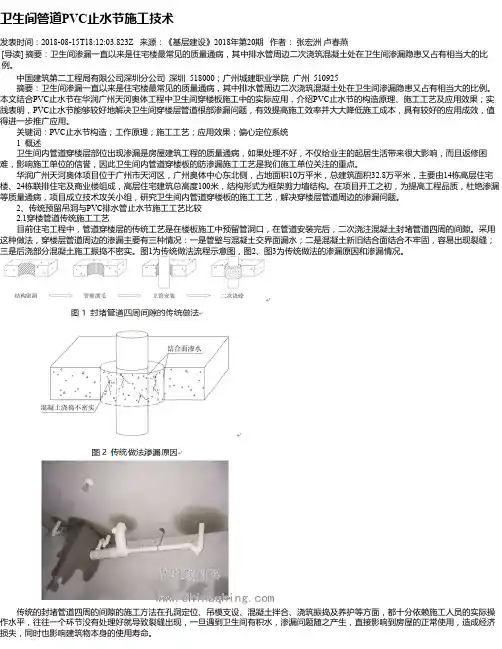

卫生间管道PVC止水节施工技术发表时间：2018-08-15T18:12:03.823Z 来源：《基层建设》2018年第20期作者：张宏洲卢春燕[导读] 摘要：卫生间渗漏一直以来是住宅楼最常见的质量通病，其中排水管周边二次浇筑混凝土处在卫生间渗漏隐患又占有相当大的比例。

中国建筑第二工程局有限公司深圳分公司深圳 518000；广州城建职业学院广州 510925摘要：卫生间渗漏一直以来是住宅楼最常见的质量通病，其中排水管周边二次浇筑混凝土处在卫生间渗漏隐患又占有相当大的比例。

本文结合PVC止水节在华润广州天河奥体工程中卫生间穿楼板施工中的实际应用，介绍PVC止水节的构造原理、施工工艺及应用效果；实践表明，PVC止水节能够较好地解决卫生间穿楼层管道根部渗漏问题，有效提高施工效率并大大降低施工成本，具有较好的应用成效，值得进一步推广应用。

关键词：PVC止水节构造；工作原理；施工工艺；应用效果；偏心定位系统 1 概述卫生间内管道穿楼层部位出现渗漏是房屋建筑工程的质量通病，如果处理不好，不仅给业主的起居生活带来很大影响，而且返修困难，影响施工单位的信誉，因此卫生间内管道穿楼板的防渗漏施工工艺是我们施工单位关注的重点。

华润广州天河奥体项目位于广州市天河区，广州奥体中心东北侧，占地面积10万平米，总建筑面积32.8万平米，主要由14栋高层住宅楼、24栋联排住宅及商业楼组成，高层住宅建筑总高度100米，结构形式为框架剪力墙结构。

在项目开工之初，为提高工程品质，杜绝渗漏等质量通病，项目成立技术攻关小组，研究卫生间内管道穿楼板的施工工艺，解决穿楼层管道周边的渗漏问题。

2、传统预留吊洞与PVC排水管止水节施工工艺比较 2.1穿楼管道传统施工工艺目前住宅工程中，管道穿楼层的传统工艺是在楼板施工中预留管洞口，在管道安装完后，二次浇注混凝土封堵管道四周的间隙。

采用这种做法，穿楼层管道周边的渗漏主要有三种情况：一是管壁与混凝土交界面漏水；二是混凝土新旧结合面结合不牢固，容易出现裂缝；三是后浇部分混凝土施工振捣不密实。

《如何提高水电预埋合格率》水电预埋是水电安装工程的重要环节，其质量的好坏将会影响整个建筑工程的质量水平，也影响到业主的正常使用，因此，抓好水电预埋质量，对整个工程项目具有重要意义。

现状根据每个项目的水电预埋，最差的不合率70%，最高的98%，造成返工及其因素主要是施工管理操作流程和作业人员的素质。

下面是施工过程中出现的问题和解决方法是提高合格率的几个要点。

一、预埋中电气线盒安装的问题：现场问题。

盒面不平墙体面，凹进去，盒面不平整，上下左右有斜面，盒之间的间距要控制好否则面板安装不上；④剪力墙内底盒固定不牢固，浇砼后有移位现象。

解决办法：需要精确定位线盒定位采用激光扫平仪控制水平线控制线盒标高，垂直线控制线盒定位线盒定位后在柱筋上固定，控制发生上下左右偏移④单侧封模后调整线盒贴至模板面⑤线盒采用铁丝绑扎收紧，控制线盒面与模板面不产生缝隙⑥模板上沿线盒外轮廓钻小孔，以便穿过铁丝收紧⑦拆模后线盒效果，可实现线盒面平墙平，响应剪力墙不抹灰工艺二、预埋中电箱安装问题：现场问题。

电箱面不平墙体面，凹进去、面不平整，上下左右有斜面箱体与线管连接没用杯梳配件连接.③用钢筋焊接固定箱体时，烧穿破坏箱体等问题。

解决办法：电箱安装支架辅助固定：为了电箱浇砼后不变形，电箱内安装可拆支撑固定；②解决电箱拆模后不平墙体面，凹进去，电箱固定后，在钢筋支撑后套pvc管，电箱面加pvc管的距离小于砼墙5mm。

③电箱定位采用激光水平仪控制电箱标高和定位，并在柱筋上固定，控制发生上下左右偏移。

以上是固定电箱，也可用于固定等电位箱的方法。

三、预埋中线管安装问题：问题：线管预埋在梁下偏位，露在墙体外。

解决办法：是现场跟土建施工员沟通，根据土建图纸理解墙体大小和位置对照，现场出现很多这种问题，这点很重要。

在梁下开关管部位在铝模开孔时，要确保墙体尺寸正确方可开孔，孔比管大一点点即可，防止过大漏浆，下弯管不宜过长，要保证拆模方便又不损坏线管。

运用QC方法提高剪力墙内给水支管安装质量发布人：某建设集团有限公司一公司安装一项目部QC活动小组二0一0年三月二十六日前言随着中国经济的快速增长，人民生活水平的不断提高，百姓对住宅的质量要求也越来越高。

近几年，卫生间、厨房给水、热水及暖气支管暗敷逐步取代明设，这样做增加了卫生间、厨房的可利用面积，提高了卫生间的美观程度，节省了空间。

厨卫内给水管、热水管由于是压力管，且管径较细，故其暗敷有一定的优越性。

现在高层住宅的卫生间厨房四周大多是剪力墙结构，若在剪力墙上开槽埋管较困难，在开槽过程中难免会破坏剪力墙内的钢筋结构，这也是不允许的，这就要求我们在主体施工阶段在剪力墙上预留给水支管的槽。

本报告论述了QC小组攻克剪力墙上预留给水支管施工质量全过程。

一、小组概况：某集团一公司安装一项目QC小组成立于2009年5月，由某一公司工程施工管理部及安装一项目部共同协作。

小组自成立以来，始终以“质量第一”为活动宗旨，以创优质工程为目标，深入开展QC活动，运用QC努力提高安装质量，并积极探索安装工程新方法、新工艺，针对安装工程的特点，我们运用QC方法，对施工过程的每个环节进行全面质量控制，从源头上杜绝了许多质量通的产生，完全达到预期目的。

小组概况简介表监督管理制表人：制表日期：2010年3月26号二、本次活动选题理由：1、本着“质量第一，信誉至上”的经营原则，为搞好工程质量，提高经济效益，促进企业发展，我们积极开展QC活动。

2、临沂市三和花园H区8、9、10#楼，厨房、卫生间四周多为剪力墙，需要在剪力墙上预留给水、热水支管特别多，如客厅卫生间、主卧卫生间都需要在剪力墙上暗装1.5米高的淋浴器给水支管。

三、攻关目标：保证工程质量，提高工效，合格率达到98%以上。

四、活动前准备：1、熟悉图纸和施工现场同时做好技术交底工作，使各安装人员做到心中有数。

2、组织成员认真学习操作规程和有关规范。

施工人员对施工中的每一个环节必须做到心中有数，掌握基本的操作要点，严禁盲目施工。
