§7—3 英版《无线电信号表》

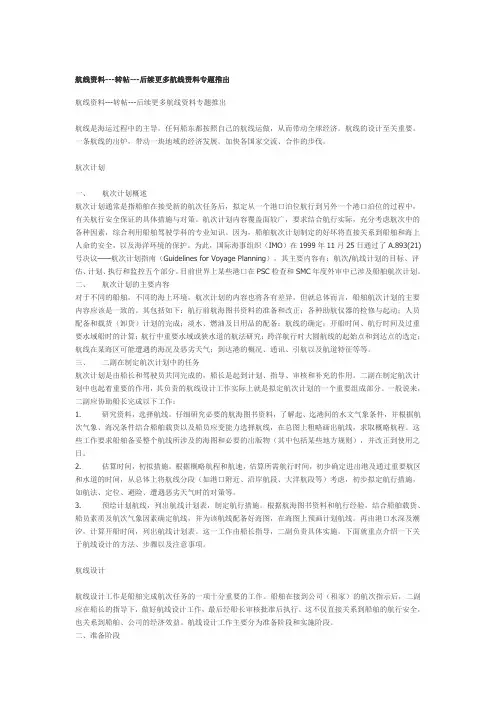

航线资料---转帖---后续更多航线资料专题推出航线资料---转帖---后续更多航线资料专题推出航线是海运过程中的主导，任何船东都按照自己的航线运做，从而带动全球经济。

航线的设计至关重要。

一条航线的出炉，带动一块地域的经济发展。

加快各国家交流、合作的步伐。

航次计划一、航次计划概述航次计划通常是指船舶在接受新的航次任务后，拟定从一个港口泊位航行到另外一个港口泊位的过程中，有关航行安全保证的具体措施与对策。

航次计划内容覆盖面较广，要求结合航行实际，充分考虑航次中的各种因素，综合利用船舶驾驶学科的专业知识。

因为，船舶航次计划制定的好坏将直接关系到船舶和海上人命的安全，以及海洋环境的保护。

为此，国际海事组织（IMO）在1999年11月25日通过了A.893(21)号决议——航次计划指南（Guidelines for Voyage Planning），其主要内容有：航次/航线计划的目标、评估、计划、执行和监控五个部分。

目前世界上某些港口在PSC检查和SMC年度外审中已涉及船舶航次计划。

二、航次计划的主要内容对于不同的船舶，不同的海上环境，航次计划的内容也将各有差异，但就总体而言，船舶航次计划的主要内容应该是一致的。

其包括如下：航行前航海图书资料的准备和改正；各种助航仪器的检修与起动；人员配备和载货（卸货）计划的完成；淡水、燃油及日用品的配备；航线的确定；开船时间、航行时间及过重要水域船时的计算；航行中重要水域或狭水道的航法研究；跨洋航行时大圆航线的起始点和到达点的选定；航线在某海区可能遭遇的海况及恶劣天气；到达港的概况、通讯、引航以及航道特征等等。

三、二副在制定航次计划中的任务航次计划是由船长和驾驶员共同完成的，船长是起到计划、指导、审核和补充的作用。

二副在制定航次计划中也起着重要的作用，其负责的航线设计工作实际上就是拟定航次计划的一个重要组成部分。

一般说来，二副应协助船长完成以下工作：1. 研究资料，选择航线。

一．职能：航行（操作级）训练内容顺序号：NO.1.1 日期：2004.5.16(FUNCTION)：Navigation at the operation level (NUMBER OF THE TASK)：NO.1.1 (DA TE)：所有船舶必须备足够的且最新的海图、航路指南、灯标雾号表、潮汐表、航海通告及本航次所需的所有其它航海出版物。

航海图书资料一般包括：1．海图：（1）航用海图：主要用以进行绘画航线，航迹推算和定位等海图作业以及进出港等。

（2）参考用图：如双曲线位置图、空白定位图、航路设计图、大圆海图等供参考用图。

2．英版航海图书资料：我国的远洋船舶都配备英版航海图书资料，主要有：（1）《世界大洋航路》（Ocean Passages for the World），由英国海军水道测量部出版，书号为NP136，主要应用于设计大洋航线。

在使用此书时，必须同时参考最新版补编、英版《航海通告年度摘要》及周版《航海通告》的第四部分，以得到该书的最新改正资料。

一．职能：航行（操作级）训练内容顺序号：NO.1.1 日期：2004.5.16(FUNCTION)：Navigation at the operation level (NUMBER OF THE TASK)：NO.1.1 (DA TE)：（2）《航路指南》按海域出版，书卷号NP1~NP72，是将海图上无法表达或者不能完全表达的有关航海资料汇编成书，作为海图资料的补充，并同时载有航法和航行经验，配有较多的对景图，以提供给航海人员更丰富的航海资料和航行经验，可作为航线拟定、沿岸及狭水道航行时的参考。

（3）《进港指南》，本书属非NP系列图书，主要向驾驶员提供世界各港口的情况，介绍船舶进港应了解和注意的事项。

（4）《英版灯标雾号表》书号为NP74~NP84，本书中刊有各海区除灯高小于8m的灯浮以外的灯标及雾号资料。

（5）《英版无线电信号表》，总共有七卷，第一卷主要内容为海岸无线电台、无线电医疗咨询、国际海事卫星、GMDSS系统等，按地区共分两册，书号分别为NP281（1）、NP281（2）；第二卷主要内容为无线电航标，电子定位系统和无线电时号和法定时，书号为NP282；第三卷主要为无线气象服务和航海警告等，共分两册，书号分别一．职能：航行（操作级）训练内容顺序号：NO.1.1 日期：2004.5.16(FUNCTION)：Navigation at the operation level (NUMBER OF THE TASK)：NO.1.1 (DATE)：为NP283（1）、NP283（2）；第四卷气象观测台站一览表及其分布图，书号为NP284；第五卷为GMDSS系统，书号为NP285；第六卷为港口无线电台、协助船舶请引航员的资料以及有关的图表，共分两册，书号分别为NP286（1）、NP286（2）；第七卷主要为船舶交通服务及船位报告系统，共分两册，书号分别为NP287（1）、NP287（2）。

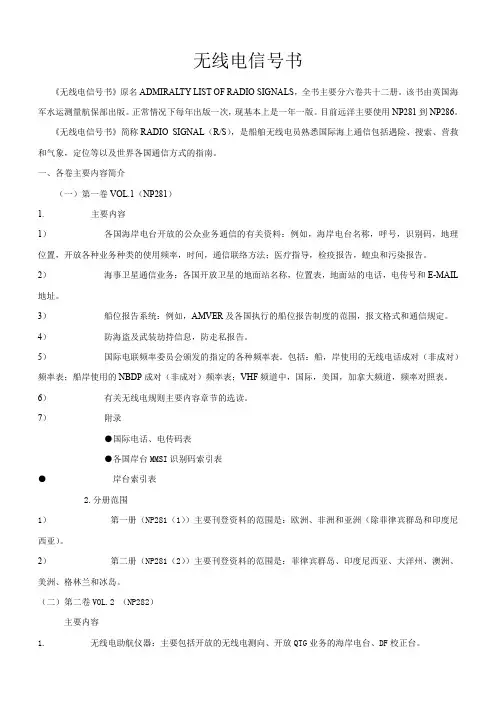

无线电信号书《无线电信号书》原名ADMIRALTY LIST OF RADIO SIGNALS，全书主要分六卷共十二册。

该书由英国海军水运测量航保部出版。

正常情况下每年出版一次，现基本上是一年一版。

目前远洋主要使用NP281到NP286。

《无线电信号书》简称RADIO SIGNAL（R/S），是船舶无线电员熟悉国际海上通信包括遇险、搜索、营救和气象，定位等以及世界各国通信方式的指南。

一、各卷主要内容简介（一）第一卷VOL.1（NP281）1.主要内容1）各国海岸电台开放的公众业务通信的有关资料：例如，海岸电台名称，呼号，识别码，地理位置，开放各种业务种类的使用频率，时间，通信联络方法；医疗指导，检疫报告，蝗虫和污染报告。

2）海事卫星通信业务：各国开放卫星的地面站名称，位置表，地面站的电话，电传号和E-MAIL 地址。

3）船位报告系统：例如，AMVER及各国执行的船位报告制度的范围，报文格式和通信规定。

4）防海盗及武装劫持信息，防走私报告。

5）国际电联频率委员会颁发的指定的各种频率表。

包括：船，岸使用的无线电话成对（非成对）频率表；船岸使用的NBDP成对（非成对）频率表；VHF频道中，国际，美国，加拿大频道，频率对照表。

6）有关无线电规则主要内容章节的选读。

7）附录●国际电话、电传码表●各国岸台MMSI识别码索引表●岸台索引表2.分册范围1）第一册（NP281（1））主要刊登资料的范围是：欧洲、非洲和亚洲（除菲律宾群岛和印度尼西亚）。

2）第二册（NP281（2））主要刊登资料的范围是：菲律宾群岛、印度尼西亚、大洋州、澳洲、美洲、格林兰和冰岛。

（二）第二卷VOL.2 （NP282）主要内容1.无线电助航仪器：主要包括开放的无线电测向、开放QTG业务的海岸电台、DF校正台。

2.航空测向台。

3.电子定位系统，包括卫星导航系统和DGPS台。

4.雷达示位标的位置和标识。

5.无线电报时信号台资料。

6.相关图表。

7、英版《无线电信号表》
NP281-NP286
8、《里程表》 Admiralty Distance Tables 8、中《世界主要港口里程表》
NP350(1)-(3) （1）大西洋、（2）太平洋、（3）印度洋 分三部分：1 中国 2 外国港口 3 航路里程选辑 4 附图 航海 1153 黄华礼 2018 年 6 月 26 日星期二
5124（1）-（12） 5128（1）-（12）
5500-5503
6、英版《航海通告》
两大部分：第一部分：1-7 章、第 1 章 航线设计、第 2-7 章 分别介绍航行要点；第二部分：第 8-10 章 帆船航线 共 60 张图：（1）推荐航线（2）洋流（3）风花（4）冰 区界限（5）国际载重线区域界限（6）插图资料 共 4 张图：5500 英吉利海峡和北海、5501 苏伊士湾、 5502 马六甲和新加坡海峡、5503 波罗的海 I :注释与图书清单 II :《航海通告》和海图的改正 III :国际警告区 I 区无线电航警的重印 IV :《航路指南》的改正 V :《灯标和雾号表》的改正 VI :《无线电信号表》的改正 VII :其他英版航海图书的工作 VIII:英版数字产品与业务内容的更新
第三章 航海图书资料
航海 1153 黄华礼 2018 年 6 月 26 日 图书资料名称 1、英版 《航路指南》
Admiralty Sailing Directions
编号 NP1-NP72
说明：英版《航海通告》Admiralty Notices to Mariners 缩写为 ANM 《航海通告年度摘要》 Annual Summary of Admiralty Notices to Mariners 缩写为 ASANM 《航海通告累计表》 Cumulative List of Admiralty Notices to Mariners 缩写为 CLANM 主要内容 再版（期限） 改正情况 第一章：A：一般航海知识 B：国家与港口 C：自然条件 三年再版 周版 ANM-IV、ASANM 第二章：分区顺岸航海说明，包括：总论、地理情况··· （老版有补编） CLANM-IB-REFERENCES 鸭绿江-A101-长江口北角（黄渤海）-A102-闽粤交界诏安 湾（东海）-A103-北仓河口（南海） 3-5 年再版 （第一章：总论；第二章：顺岸详介，其中有对景图） 共 4 册：A-K 册、L-Y 册、港图、系泊图 两年一版 两年一次补编

航空信标（ELT）
工作频率： 121.5MHz/243MHz
工作方式：撞击或人工 启动。
信标的特点和作用（续）
船用信标（EPIRB）
工作频率：406MHz
寻位频率： 121.5MHz/243MHz
启动方式：人工启动、 自动启动。
信标的特点和作用（续）
信标的作用是：当信标的载体遇到紧急情况 时，能自动或人工向卫星发送遇险报警信号。
（2）静止轨道卫星示位标：其内部装有GPS，把 GPS的位置信息通过示位标发送出去。
系统共有两种工作模式：实时模式和全球覆盖模式。
极轨道卫星的工作模式
实时模式（本地模式） 当LUT和示位标同时都在卫星的视区内 时，卫星接收406MHz EPIRB示位标的 信号，测出多普勒频移，形成数字信息， 实时转发给卫星视区内的LUT。这种工 作模式叫做实时工作模式。
in about 15 minutes
Orbital velocity: 7 km per second → about 100 minutes per orbit
Satellite field of view
Low Earth Orbit COSPAS-SARSAT
satellites
EU MSG

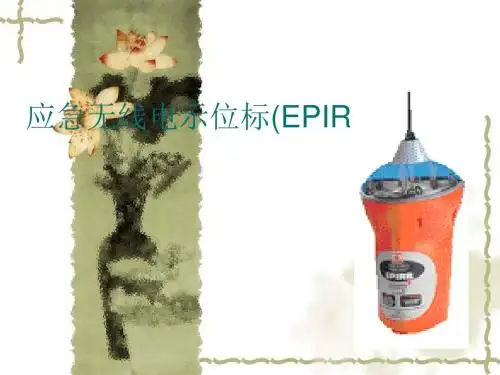

应急无线电示位标(EPIRB)
本课程的主要内容
第一节系统概述 第二节COSPAS-SARSAT系统工作原理 第三节406MHZ示位标 第四节北京地面站情况介绍
第一节概述
1.EPIRB的定义 2.系统功能 3.EPIRB分类 4.系统的应用
1.EPIRB定义
EPIRB：Satellite-Emergency Position Indicating Radio Beacon 简称EPIRBs。

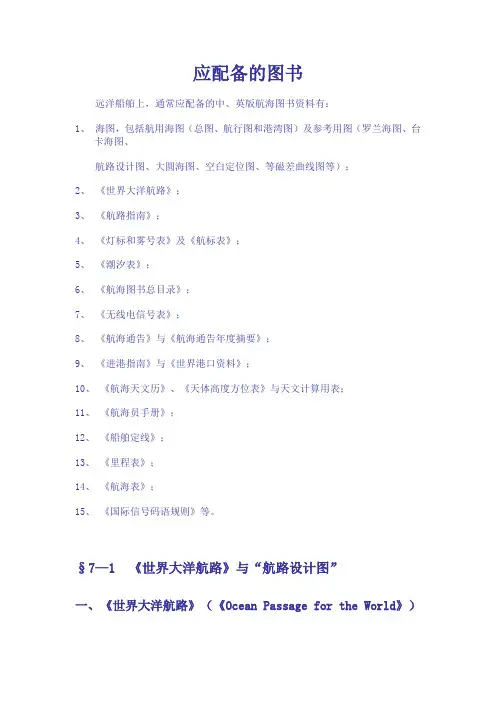

应配备的图书远洋船舶上，通常应配备的中、英版航海图书资料有：1、海图，包括航用海图（总图、航行图和港湾图）及参考用图（罗兰海图、台卡海图、航路设计图、大圆海图、空白定位图、等磁差曲线图等）；2、《世界大洋航路》；3、《航路指南》；4、《灯标和雾号表》及《航标表》；5、《潮汐表》；6、《航海图书总目录》；7、《无线电信号表》；8、《航海通告》与《航海通告年度摘要》；9、《进港指南》与《世界港口资料》；10、《航海天文历》、《天体高度方位表》与天文计算用表；11、《航海员手册》；12、《船舶定线》；13、《里程表》；14、《航海表》；15、《国际信号码语规则》等。

§7—1 《世界大洋航路》与“航路设计图”一、《世界大洋航路》（《Ocean Passage for the World》）1、概况该书主要介绍世界主要大洋航线，供拟定深海航线时参考；该书约十几年再版一次，现用版为1987年（第四版）；书中介绍了气象和其它影响航线拟定的因素和经常被选用的大量航线和这些航线的航程；该书由两大部分计10章组成：第一部分包括第1章 ~ 第7章。

第1章是航线设计，第2章 ~ 第7章分别介绍各章所包括海域的气象条件和机动船推荐航线的航行要点；第二部分包括第8章 ~ 第10章，介绍常用帆船航线。

2、改正出版后定期出版补篇；周版英版《航海通告》第Ⅳ部分；《航海通告年度摘要》。

3、该书中的机动船及船速的定义该书中机动船系指中等吃水并符合下列三种类型的船舶：⑪高速船或能保持15 kn 和 15 kn 以上海上速度的船舶；⑫中速船或能保持10 kn ~ 15 kn 海上速度的船舶；⑬低速船或由于被拖带或损坏而使海上速度降低到10 kn 以下的船舶。

但不包括吃水超过12m以上的船舶的特殊要求。

4、注意书中机动船推荐航线，主要是为中、低速船舶所提供的；高速船舶在大多数情况下应采用港口间的最近航路；《世界大洋航路》中推荐的是气候航线，要求采用气象航线；书中航线图中，没有给出低速船的航线5、该书所印有的图表⑪英版《航路指南》各卷海区范围索引图；⑫航路设计图范围索引图；⑬世界气候图；⑭波高图；⑮洋流花与世界主要表层洋流分布图；⑯载重线规范、地区及季节性区域图；⑰航线图（计75幅航线插图）；⑱世界帆船航路图。

精心整理从船长处获取航次命令，并根据船长的意图设计《航行计划》，按“SMS文件船舶航行计划编制”中的各项要求来做。

具体步骤如下：?在海图上设计航线时，应按比例尺先小后大，再从大到小的顺序反复审核。

先小为得是对航行区域有个大致的了解，并设计出初步的计划routing chart ,参考上面提供的参考航线，2再用软件走一个，3同时参考《航路指南》.4接着查看本船或本人曾经是否走过此航线，查看相关的passage plan，5《世界大洋航路》6是否有气象导航的推荐，最后决定航线。

经船长同意，再用总图预画一下。

3）抽选海图图书：1.抽图时,最好现在catlog上粗画上航线,然后抽图,比较准确.。

2.按两港位置及航行所需经过的相关海域，根据《NP131》把所有相关的海图（包括大、小比例尺）全部抽选出来。

有大比例海图的区域,必须用大比例海图。

（catlog要改到最新，才能保证海图的核对正确。

）3.一定要保证接图点在上下两个<2>A把新领的中版/英版《航海通告》先改正在上述相关海图上，所用海图要改正到最近一期；B把最新收到的各岸台发的“无线电航行警告”、EGC、NAVETX等有关航行安全的信息也一起改正到上述相关海图上，C临时通告,预告性通告或航海警告也要贴到或标注到所涉及到得海图上.以保证所用海图最新有效（此项工作勿被滞后）。

?D参照NP234确认所用海图是最新版,小改正到最新的NTM且没有遗漏,还应该有T和P的改正,还有航警. <3>?把要用的《航路指南》、《无线电信号书》《潮汐表》《灯标表》及时改正至最新并且是最新版本，并与有关的“VTS用户信息”、“港口资料”等所有本航次有用的资料书一同整理出来（放在明肯定在AB上。

方法二：截点法画航线，即从较小比例海图所绘的航线上截取两点并量得其经纬度移至有关的海图上）。

方法三：软件。

<1>画航线时, A要注意查看海图是米制的还是英制的；B注意每张海图标题栏中的红字的notice。

➢每一季度在周版的第六部分摘要列出改正 过的电台编号及周版号一览表，以供校对。
➢每隔约6个月出一期补编，补编上刊有自本 卷出版后的所有改正资料。
无线电信号表
无线电信号表
无线电信号表
无线电信号表
无线电信号表
无线电信号表
无线电信号表
Guide to port entry
无线电信号表
第2卷（Volume 2）（该卷书号为NP282）
➢ Radio Aids to Navigational —无线电航标 ➢ Satellite navigation systems—卫星导航系统 ➢ Legal Time—法定时 ➢ Radio Time Signals—无线电时号 ➢ Electronic Position Fixing System—电子定位 系统
➢ 其它资料还有：载波频率（如310.3KHz）；信标的信 号发射方式及音频调制信号的频率（A2A(444Hz)）（ 发射方式（A2A）的意义可参阅各卷的 “Abbreviations”）；信标的作用距离或功率（50 n miles）以及工作时间（Seq 1,4）等。
无线电信号表
关于信标的工作时间：
➢ 135°-350°或360°：从海上看航标的作用方位 范围，360°为全方向航标。
➢ 15-17 或10 n miles：航标的作用距离。
➢ Ｔ或 M(1.0 n mile)：船用雷达荧屏上航标信号格 式（莫尔斯信号Ｔ或M的点划图像），括号内为该 图像的长度。
无线电信号表
3．标准时、法定时及无线电时号
➢ 这里给出世界时区图（The World：TIME ZONE CHART）和法定时（LEGAL TIME）列表。后者 刊出了各国使用的标准时（Standard Time）和夏 令时（Daylight Saving Time）的起、讫日期。

第五篇 航海图书资料第一章 航海图书资料无论是在制定航行计划和设计航线时，还是在航行过程中，都应仔细地阅读和分析航海 图书资料，以便制定适合于本船的航行计划，设计安全而经济的航线，确保船舶安全航行。

通常应配备的中、英版航海资料有如下几种：１．海图，包括航用海图（总图、航行图和港湾图）和参考用图（罗兰海图、台卡海图、 航路设计图、大圆海图、空白定位图、等磁差曲线图等）２．《世界大洋航路》３．《航路指南》４．《灯标和雾号表》与《航标表》５．《潮汐表》６．《航海图书总目录》７．《无线电信号表》８．《航海通告》与《航海通告年度摘要》９．《进港指南》与《世界港口资料》１０．《航海天文历》、天体高度方位表册与天文计算用表１１．《航海员手册》１２．《船舶定线》１３．《里程表》１４．《航海表》１５．《国际信号码语规则》等本章仅就航海学范围内的有关中、英版资料内容进行介绍，有关加拿大和美国航海图书 资料的规定，可参阅《航海通告年度摘要》的第 21 号和 22 号通告。

第一节 航标表一、中版《航标表 》1．概况（1） 中版《航标表 》由海军航保部出版，按海区分为三卷。

第一卷 黄渤海区（鸭绿江口至连云港以北），书号为 G101；第二卷 东海西部海区（连云港至绍安湾），书号为 G102；第三卷 南海北部海区（绍安湾至东兴港），书号为 G103。

此外，海军航保部还出版了太平洋海区《航标表 》第一卷，中国航海图书出版社也出 版了中国《航标表 》。

本书仅对海军航保部出版的三卷中国沿海《航标表 》进行介绍，其 它各《航标表 》可参看其说明。

（2） 每卷《航标表 》由“航标表” 、 “罗经校正标、测速标表”“ 无线电指向标表” 三部分组成，卷首部分列有：前言、改正记录表、目录、说明、航标灯质图解、《中国海区 水上助航标志》国家标准简图、 本卷航标索引图和改正记录表。

改正记录表位于封里， 由 “航 海通告”期号和日期两栏组成，当责任驾驶员根据某期“航海通告”对《航标表 》进行改 正后，应将改正日期填入该“航海通告”期号后面的日期一栏的横线上。

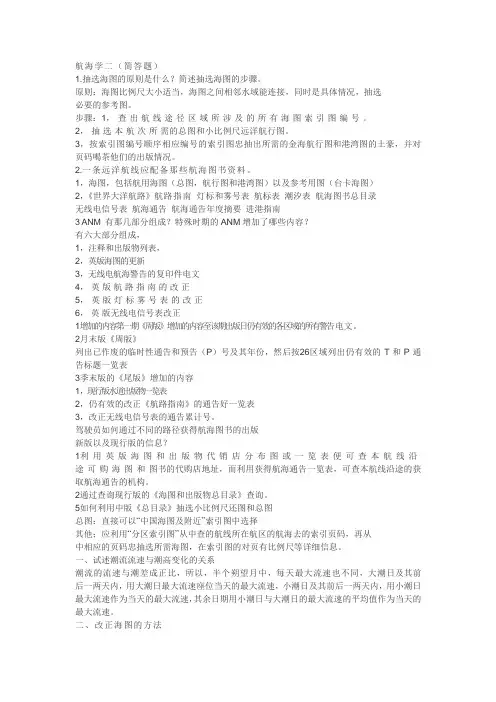

航海学二（简答题）1.抽选海图的原则是什么？简述抽选海图的步骤。

原则：海图比例尺大小适当，海图之间相邻水域能连接，同时是具体情况，抽选必要的参考图。

步骤：1，查出航线途径区域所涉及的所有海图索引图编号。

2，抽选本航次所需的总图和小比例尺远洋航行图。

3，按索引图编号顺序相应编号的索引图忠抽出所需的金海航行图和港湾图的土豪，并对页码喝茶他们的出版情况。

2.一条远洋航线应配备那些航海图书资料。

1，海图，包括航用海图（总图，航行图和港湾图）以及参考用图（台卡海图）2，《世界大洋航路》航路指南灯标和雾号表航标表潮汐表航海图书总目录无线电信号表航海通告航海通告年度摘要进港指南3 ANM 有那几部分组成？特殊时期的ANM增加了哪些内容？有六大部分组成，1，注释和出版物列表，2，英版海图的更新3，无线电航海警告的复印件电文4，英版航路指南的改正5，英版灯标雾号表的改正6，英版无线电信号表改正1增加的内容第一期《周版》增加的内容至该期出版日仍有效的各区域的所有警告电文。

2月末版《周版》列出已作废的临时性通告和预告（P）号及其年份，然后按26区域列出仍有效的T和P通告标题一览表3季末版的《尾版》增加的内容1，现行版水道出版物一览表2，仍有效的改正《航路指南》的通告好一览表3，改正无线电信号表的通告累计号。

驾驶员如何通过不同的路径获得航海图书的出版新版以及现行版的信息？1利用英版海图和出版物代销店分布图或一览表便可查本航线沿途可购海图和图书的代购店地址，而利用获得航海通告一览表，可查本航线沿途的获取航海通告的机构。

2通过查询现行版的《海图和出版物总目录》查询。

5如何利用中版《总目录》抽选小比例尺还图和总图总图：直接可以“中国海图及附近”索引图中选择其他；应利用“分区索引图”从中查的航线所在航区的航海去的索引页码，再从中相应的页码忠抽选所需海图，在索引图的对页有比例尺等详细信息。

一、试述潮流流速与潮高变化的关系潮流的流速与潮差成正比，所以，半个朔望月中，每天最大流速也不同，大潮日及其前后一两天内，用大潮日最大流速座位当天的最大流速，小潮日及其前后一两天内，用小潮日最大流速作为当天的最大流速，其余日期用小潮日与大潮日的最大流速的平均值作为当天的最大流速。

史上最全面的【航海图书资料】介绍!!!【中版英版】（二）三,进港指南1.概况《进港指南》(Guidi to Entry)由英国航运指南公司发行,每两年一版,新版发行,即宣布原版本作废.目前该书每版由两本组成,按英文国名第一字母顺序排列分为四册.每册的前部分是港口资料正文(Text),后半部分是港图(Plans)和系泊图等,该书是进入港口的重要参考资料.另外在正文前有警告(Warning),目录(Contents),更新和修正(Updates and Amendments),序言(Foreword)和更新光盘说明(Update CD)等.在每册正文和港图两部分之后,分别还有正文索引(Text Index)和港图索引(Plans Index).在第四册的港图索引后还印有最新报告(LateReport)和最新港图(Late Plans),是正文中未编进的新收到资料.2.主要内容该书每本正文(Text)部分以国名打头字母顺序排编,各国名除印在有关页介绍该国港口内容之前外,还印在单数页的右上角,各国名后又以其重要港口名的字母先后顺序排列.各港口资料提供下列内容:港口经纬度概值写在港名之后,港界(Port Limits),进港应提交的文件单证(Documents),引航制度(Pilotage),锚地情况(Anchorages),限制进港时间(Restrictions),最大尺度(Max.Size),健康(Health),无线电台(Radio),高频无线电话(VHF),雷达(Radar),拖轮(Tugs),泊位(Berthing),起重机械(Cranes),散货装卸设备(Bulk CargoFacilities),特殊货物起运设备(SpecialisedCargo-Handling Facilities),桥梁(Bridges),装卸工(Stevedores),医疗(Medical),油船(Tankers),密度(盐度) 〔density(salinity)〕,淡水(fresh Water),燃料(Fuel),消防措施(Fire Precautions),领事(Consuls),修理(Repairs),干船坞(dry Docks),验船师(Surveyors),舷梯\甲板看守人(Gangway\Deck Watchman),开关舱( Hatches),烟酒的海关允许量(CustomsAllowance:Tobacco\Wine Spirits),货物传送设备(Cargo Gear),遣返回国(Repatriation),航空港(Airport),时制(Time),节假日(Holiday),警察\救护\火警(电话号码)(Police\Ambulance\Fire),船岸电话(telephones),服务(Service),登岸(Shore Leaves),身份证(Identification Cards),规章(Regulation),装或卸燃料预计在泊位的延时(Delays),发展(Developments),船舶驾驶员报告(Ship's Officers Reports),其他有关资料(General),港口当局(Authority),代理(Agent).各港情况有异,因此上述内容不一定各港都有.3.查阅方法:(1) 在查阅《航路指南》时,如对其内容及编排不很熟悉,应先了解其正文前警告,序言及出版者说明;(2) 根据港口所属国家名称的第一个字母确定查阅A~K卷或L~Y卷(3) 翻到正文后蓝色的正文索引,依据港名可查得资料所在页数,翻到相应页即可查阅有关资料.第四节英版《无线电信号表》一,概述英版《无线电信号表》(Admiralty List of Radio Signals,ALRS)共分6卷,书号NP281~NP286,各卷主要内容如下:第一卷(VOLUME 1)该卷是关于海岸无线电台(国际通信)的资料:包括全球海上公共通信站台清单;INMARSAT海上卫星服务的使用细节;包括自动互助船舶救助系统(MAVER)的船舶报告系统;海盗与武装抢劫报告,外来人员走私举报;无线电医疗咨询;检疫报告,污染报告;领海内使用无线电通信的规则和国际无线电通信规则的摘录,相关图表.该卷按覆盖区域分为两册.第一册包括欧洲,非洲和亚洲(不包括远东地区);第二册包括大洋洲,美洲和远东地区.第二卷(VOLUME 2)包括:无线电助航标志(包括沿岸地区的航海航空无线电指向标,无线电测向台,提供QTG服务的海岸无线电台,校差台和雷达航标);无线电时号,法定时,电子定位系统,卫星导航系统,以及大量相关图表.第三卷(VOLUME 3)包括:无线电天气服务,无线电航海警告及其它海上安全信息(MSI)广播,全球范围的航海电传(MAVTEX)和安全网信息等相关图表.该卷按覆盖区域分为两册.第一册包括欧洲,非洲和亚洲(不包括远东地区);第二册包括远东地区,大洋洲,美洲.第四卷(VOLUME 4)包括气象观测站一览表及其相关图表.第五卷(VOLUME 5)包括:全球海上遇险与安全系统(GMDSS)及供学生使用的GMDSS资料;该卷还有大量解释性图表.第六卷(VOLUME 6)该卷是关于引航服务和港口业务和船舶交通服务与报告制度的资料,附有说明各系统或程序的关键细节的180多张相关图表.该卷按覆盖区域分为五册.英版《无线电信号表》虽然每卷内容不同,但在编排上有很多相同之处,掌握这一点对使用该表很有帮助,现归纳如下:1.各卷均有的内容(1)本卷改正指南(Directionsfor Correcting this Volune)由三部分内容组成,第一部分为本卷所包括的最新资料的日期及使用中的改正说明;第二部分为改正登记表,用于登记已改正了的本卷有关的航海通告的期号;第三部分为对航海通告年度摘要中与无线电信号表有关通告的说明.(2)对航海通信类出版物的介绍包括《海上通信》和《无线电信号表》各卷内容介绍. (3)总论(GeneralInformation)是对使用的时间,方位,名称的拼写和地理位置以及所引用的法律与规则等的说明.(4)缩写,术语和定义(Abbrevitions,Terms and Definitions)是对本卷正文内的缩写词,术语和定义的解释与说明,使用者在阅读正文时可参考.此外还有目录(Contents),前言(Preface),注意(Notice)等.2.正文编排正文编排上大都是同类资料前给出详细资料的编排格式及细节介绍(Introduction),最后给出专项索引.英版《无线电信号表》出版后的改正应根据英版航海通告第IV部分进行.鉴于各卷内容编排上的相似,以下仅对第二卷的主要内容和使用加以介绍,其它各卷可参照使用.二,英版《无线电信号表》第二卷主要内容及使用1.英版《无线电信号表》第二卷主要内容主要内容可分为无线电航标,卫星定位系统,无线电时号,电子导航系统和专用索引几大部分,按编排顺序介绍如下:(1)无线电航标①无线电航标地理区域索引(Index of GeographicalSections for Radio Navigational Aids)利用该索引可根据国家或地区名称的字母顺序查得该国家或地区的无线电信标,无线电测向台,QTG服务台和雷达航标的国际编号,翻至该国家或地区这种航标资料的开头页,从而查得该国家或地区的航标的细节.②无线电测向台(Radio Direction-Finding Stations)这一部分包括定义与总论(definitions and general Information)给出以下各项的定义,解释或说明:注意事项,无线电航标等在海图上的填入与删除方法,频率,识别信号,主发射机,发射模式,位置,功率,QTG服务,无线电方位的海图作图,无线电测向台(RG),船舶测向注意.这一部分对读懂航标详细资料很有帮助.b.大圆改正量求取图(Diagramfor ObtainingHarf-Convergency)给出大圆改正量求取图和使用说明及实例.序言(Introduction)举例对该部分资料的各项细节进行详细解释和说明,以利于使用者读懂详细资料.服务资料细节(Service Details)服务资料是主体,按电台编号顺序编排,并按国家或地区列出.资料内容包括:类别,名称与识别信号,频率,发射,作用距离或功率,工作时间,地理位置,电台编号等.在一个国家的第一个编号之上还会印出国名.(2)雷达航标(雷达应答标和雷达指向标)这一部分与无线电信标部分的编排基本相同,包括总论(Generalinformation),定义(Definitions),序言(Introduction)和资料细节.总论对雷达航标的有关问题进行解释;定义部分对雷达应答标和雷达指向标进行了定义,强调国际海事组织推荐用莫尔斯码'D'作为'新危险物'雷达应答标的识别信号,对使用雷达航标需注意的问题进行了说明;序言中同样对该部分资料的各项细节举例进行解释和说明;资料细节也是按航标编号顺序编排,并按国家或地区列出,资料内容包括类别,名称,周期,有效扇区,作用距离,识别信号,地理位置,编号及有关注释等. (3)卫星导航系统(SatelliteNavigation Systems)这一部分包括:①序言与误差源介绍卫星导航系统的总体发展情况和误差源分析.②导航星全球定位系统介绍美国卫星导航系统GPS的发展和基本应用情况,给出非军事用户使用该系统所需的资料.③全球导航卫星系统介绍俄罗斯卫星导航系统GLONASS的基本情况.④GPS与GLONASS联合全球导航卫星系统介绍GPS和GLONASS的联合使用,GPS与GLONASS双制式操作,总精度与系统联合,联合接收机的性能与功能.最后介绍基于卫星的增强导航系统和伽利略(Galileo)系统的发展情况.⑤关于海图水平基准面与卫星定位位置的说明(HorizontalDatums on Charts and Satellite-derived Position Notes).讨论海图水平基准面和卫星导航基准不一致带来的问题,给出部分实测结果;最后提出了使用中应注意的问题.⑥DGPS介绍DGPS的起源和基本原理,欧洲基于罗兰C的DGPS Eurofix的情况,给出了全球DGPS信标的详细列表及分布图.(4)标准时,法定时,世界时与无线电时号①标准时(Standard Time)这一部分介绍了统一时间制度(Uniform Time Sytem),包括:海上保持区时制度(System ofTime-Keeping at Sea by Means of Time Zone),国际日界线位置(InternationalDate Line),特定标准时名称(Standard Time Designators)和世界时区图(The World:Time Zone Chart).②法定时(Legal Time)给出了各国家或地区颁布的法定时一览表,冠以'—'号意味法定时在世界时前,冠以'+' 号则意味着法定时在世界时后,有些国家或地区因季节变化采用夏令时,表中给出其由标准时变为夏时的生效细节,由标准时改变为夏令时一般是在表列开始执行日期的地方时0300前,而由夏令改变到标准时是在表列终止执行日期的地方时2200后生效.表中星号(*)表示该国家或地区本年度预期不执行夏令时.世界,欧洲和北非标准时区图除上述所给图外,也可见英版5006号海图.③世界时(Universal Time)介绍协调世界时(UTC-Co –ordinated Universal Time),解释世界时(UT1 or UT, Universal Time),格林尼治平时(GMT,GreewichMean Time),国际原子时(IAT,International Atomic Time),协调世界时,世界时与协调世界时之差(DUT1)以及时号的播发;介绍播发世界时与协调时间之差的国际无线电咨询委员会编码,俄罗斯制式(RussianSystem),跳秒(Leap Seconds)及附表等.④无线电时号(Radio Time Signals)包括以下几方面内容:a.序言(Introdution),解释时号发射台服务资料细节中的各项内容,是读懂该部分资料细节的基础.b.服务资料细节(ServiceDetails),按时号发射台编号排列,给出编号,名称,呼号,概位,频率,发射制式,功率,发射时间,时号类别,DUT1信号来源和精度等细节.(5)电子定位系统(ElectronicPosition Fixing Sestems)介绍罗兰C系统的一般情况和现行工作状态(CurrentOperation Status);列表给出工作中的罗兰C台的资料(Loran-C:Chains in Operation);最后是罗兰C的覆盖区域图.(6)专项索引本卷共有8个专用索引,可用于查取单独台站的资料.①无线电信标和QTG服务台的莫尔斯识别索引(Index of Morse Identification Signals of Radiobeacons andQTG Stations).利用该索引可根据收到的无线电信标或QTG服务台的莫尔斯识别信号查得该信号或服务台的名称,类别及编号,利用编号便可查得该信标或测向台资料的有关细节.②无线电信标和无线电测台索引(Index of Radiobeacons and Radio D-F Stations)利用该索引可根据无线电信标或测向台的名称查得该信标或测向台的编号,利用编号便可查得该标或态资料的细节.③雷达航标索引(Index ofRadar Beacons)利用该索引可根据雷达航标的名称查得其编号,根据编号便可查得其资料的细节.④DGPS信标国家索引(BeaconsTransmitting DGPS Corrections-Index of Cuntries)利用该索引可以根据国家(或地区)名称查得该国家(或地区)DGPS信标资料的起始页码,在该页一般有关于该国家或地区该项资料的说明.⑤DGPS信标索引(Index ofBeacons Transmitting DGPS Corrections)利用该索引可以根据信号标的名称查得该表资料所在的面码,从而读取资料.⑥无线电时号的地理区域索引(Index of Geographical Sections for Radio TimeSignals)利用该索引可根据国家或地区的名称查得该国家或地区的时号发射台的编号,根据编号便可查到资料细节.⑦时号发射台索引(Index of Stations Transmitting Time Signals)利用该索引可根据时号发射台的名称查得页码,根据页码便可查得该台资料的细节.⑧时号发射台呼号索引(Index of Call Signs of Stations TransmittingTime Signals)利用该索引可根据收到的时号发射台的呼号查得台名和页码,根据页码便可查得台资料的细节,2.英版《无限电信号表》第二卷的使用(1)如果要了解英版《无限电信号表》各卷的内容,可阅读对英版《无线电信号表》的介绍部分,了解本卷内容编排,可参阅目录;(2)如果要查阅某国家或地区的无线电航标,雷达航标或时号发射台的资料,可利用该部分的地理区域索引查得;(3)如需要根据不同情况查某台,标的资料,应利用专用索引.(4)电子定位系统的资料应根据目录查得.(5)对资料中的专用术语或缩写不熟悉,可参阅缩写,术语和定义部分,对某部分的资料细节中有不熟悉的地方可阅读该部分开头的总论,定义和序言.第五节《里程表》一,中版《世界主要港口里程表》1.内容概述我国《世界主要港口里程表》由人民交通出版社于1975年汇编出版.该表收集了世界各主要港口,岛屿,海峡,海角间里程及部分航路里程,单位为n mile.该表共分三大部分:(1)第一部分是沿海港口里程表和中国各主要港口至世界各主要港口间里程表这部分表的排列顺序是:中国港口由北向南,其他港口则以中国港口为起点,由近及远顺序排列,先太平洋区域,其次是印度洋区域,最后是大西洋区域.(2)第二部分为外国港口间里程表这部分分三大区域:太平洋区域,印度洋区域和大西洋及地中海,黑海,亚速海区域.在各区域中,一般可直接查出该区域内各港口间的里程.如果两个港口不在同一区域时,其间的里程不能在表中直接查出,需借助'连接点'相加得出结果,另外,在某些地区内,为了避免重复,也借助于连接点,为了查阅方便,凡连接点至各港里程均用粗黑线表示.当两港间因选择不同航线有不同里程时,相应里程表后面以拉丁字母作注脚,然后可根据注脚在后面的注记中查出不同航线的说明.(3)第三部分为航路里程选辑这里选辑了部分常用航路,并用梯形表的形式表示其里程.选辑这部分航路里程的目的,是从航路的角度上来弥补里程表的不足,作为第一,第二部分的补充和参考. 例如由天津港至日本名古屋港,在第一部分表中仅能查出两港间的里程;但在第三部分中由天津至名古屋可以查得各经由点间的里程及其总和.例如表中列出由天津至成山头灯塔,小黑山灯塔,马罗岛灯塔,草垣岛灯塔,佐多岬灯塔,都井岬灯塔,潮岬灯塔,大王岬灯塔,神岛灯塔,最后是到名古屋之间各点间的里程.虽然在这部分中只能选择部分常用航路,但对实际使用来说是很有参考价值的.(4)附图本表有3张附图:①太平洋主要港口位置图②印度洋主要港口位置图③大西洋主要港口位置2.查阅举例及说明(1)试查由大连至广州的里程因出发港和到达港均为中国港口,可在第一部分'中国沿海港口里程表'中直接查出:大连至黄埔为1331n mile,黄埔至广州为17n mile,所以大连至广州的里程为1 348 n mile.(2)试查由上海至温哥华港的里程因出发港为中国港口,到达港为北美西岸加拿大的港口,可在第一部分的第二项表8'中国—北美,拉美西岸里程表'中查取,吴淞至温哥华的里程有四种,分别为:5044A,5155B5908a,6493b(单位均为nmile).可根据注脚在该表末尾找出这四条航线说明:①经宗谷海峡和阿留申群岛北;②经津轻海峡和阿留申群岛南;a.经(C6)和(G)(C6)—西去航路:在165 W ~157 E间,沿35 E纬线航行; (G)—经关门海峡.b.经(S1)和(G)(S1)——西去航路:在150 W~150 E间,沿30 N纬线航行;(G)—经关门海峡.其中'西去航路'是指由温哥华向上海航行.另外自吴淞至上海里程为14n mile,应加在自吴淞至温哥华里程里,以求得上海至温哥华两港间各航线的总里程.(3)试查由南浦至卡拉奇(印度洋北岸)的里程因出发港是国外港口(朝鲜),可在第二部分的第一项表3'朝鲜—中南半岛沿岸,印度尼西亚(太平洋部分),沙巴,沙捞越,菲律宾里程表'中先查出南浦至新加坡的里程为2 628 n mile;然后在第二部分的第二项表1'印度洋北岸里程表'中查出由新加坡至卡拉奇的里程为2 887n mile,这样即得南浦至卡拉奇里程为5 515 n mile.如对两个不同海区的'连接点'不熟悉,可先参考本表有关海区的附图,在附图中凡'连接点'均用红字标出.(4)试查由鹿特丹至纽约的里程为了避免重复,在一些地区内也借助于'连接点'.欲求由鹿特丹至纽约航线的里程,在附图(大西洋主要港口位置图)中可以看到北海和波罗的海间的'连接点'为多佛尔;英吉利海峡与大西洋的'连接点'为比斯霍普岩,所以应先从第二部分的第三项表6d'北欧(北海沿岸)里程表'查出鹿特丹至多佛尔的里程为132n mile,再由表6c'北欧(英吉利海峡沿岸)里程表'查出多佛尔至比斯霍普岩的里程为314n mile,然后再在表7'西北欧——北美东岸,墨西哥湾里程表'查出比斯霍普岩至纽约的里程为2934D,3007F,3044E(n mile),最后相加得鹿特丹至纽约的里程为3380D,3453F,3490E(另需查意脚D,F,E的说明,以了解航线的概况).二,英版《里程表》概况英版《里程表》据英版《海图与其他水道图书总目录》(1997年版),目前有三册.1.英版《里程表》第一册大西洋,书号为NP350(1),其中包括:北大西洋,南大西洋,西北欧,地中海,墨西哥湾.1976年第一版,1978年修订.2.英版《里程表》第二册印度洋,书号为NP350(2),其中包括:印度洋和从南非到新西兰的南部海区,红海,波斯湾和东部群岛.1978年第一版.3.英版《里程表》第三册太平洋,书号为NP350(3),其中包括:太平洋与相邻海域.1984年第一版.第六节航海图书目录一,中版《航海图书目录》1.概述中版《航海图书目录》为海军航保部出版的不定期出版物,其中汇集了航保部出版的中国海区海图,国外海区航用海图,专用图以及各类航海图书,表,供国内外使用者查阅航保部出版的各种航海图书资料.该目录的修改根据航保部发布的周版《航海通告》进行.中版《航海图书目录》对外由中国航海图书出版社出版发行.2.内容中版《航海图书目录》主要有四大部分内容.第一部分为中国海区海图,首先是海图图号索引,其次是分区索引图,再次是中国海区及附近和中国海区的总图索引图,最后是各海区海图分区索引图;第二部分为航海书表示意图;第三部分为航保部航海图书供应站分布图和航海图书价格表;第四部分为'航海通告改正登记表',用以记录利用《航海通告》对每部分的改正情况.在内容的编排上,采用图文配合使用,查阅比较方便.此外,在正文前列有对《航海图书目录》的说明和目录.3.说明:⑴图号后缀'*'表示该图是诸分图或有附图.⑵海图图号索引中的'图积'及图幅的纸张尺寸,其'F'表示全开图,'1/2'表示对开图.⑶索引图中由于比例尺原因难以表示出图幅范围用'○'表示.4.应用(1)抽选航用海图:首先根据本船所航行海区是中国海区或国外海区在目录中找出该海区索引图所在页数,然后翻至索引图所在页数查得航线经过的各分区索引图编号,最后在各分区索引图中便可查得本航线所需要的海图图号,同时在其邻页表中,可以找到这些海图的详细说明.(2)抽选航用海图:首先根据分区索引图航线经过的各分区索引图编号,然后在各分区索引图中便可查得本航线所需要的海图图号,同时在其对页表中,可以找到这些海图的详细说明.(3)抽选航海书表:在'航海书表示意图'中按航行海区找出本航线所需的《航路指南》,中国港口指南和航标表等.(4)查取中版航海图书供应站地点:根据'航海图书供应站分布图',便可查知能够获取中版航海图书资料的地点.(5)效验本船航海图书是否适用,作为添置航海图书资料的依据.根据《航海通告》改正到最近之日,即可利用本船航海图书和《航海图书目录》中所列的图书对照的方法可检验本船航海图书是否适用,并据其查出本船需添置的航海图书资料. 二,英版《海图及其他水道图书总目录》1.概况英版《海图及其他水道图书总目录》(Catalogue of Admiralty Charts and OtherHydrographic Publications)简称《航海图书总目录》,包括由英国海军水道测量部出版的全部海图及其他航海图书,该目录书号为NP131,每年1月修订再版.新版本发行后,上年度旧版本作废.本年度该目录的改正,应根据其付印之日以后的周版《航海通告》中发布的图书新版,作废消息进行.有时《航海图书总目录》中有补遗和勘误表,这是为了改正印中的遗漏或错误.2.主要内容每年版本虽稍有改动,但基本为下述六方面内容:(1).总论及其它①目录(Contents):列出每项内容所在页数.②图书目录的改正说明与登记表(Directionsfor Updating this Volume):说明如何对该航海图书目录进行改正,改正登记表用于登记利用每期航海通知对目录进行改正的时间.③总论(GeneralInformation):叙述本目录的编排,新图与出版物,英版海图覆盖范围与其他国家水道测量局出版的海图的应用,出售与代理服务,海图与出版物的描述,海图改正和版权等内容.④英版海图和图书指定代销店分布图(Distribution of Appointed Agents for the Sale ofAdmiralty Charts and Publications).⑤英版海图及图书代销店一览表(Listof Admiralty Charts Agents for the Sale of Charts and Hydrographic Publications).⑥适用于英版光栅扫描海图和电子海图的设备和软件的制造商一览表(ARCS/ENS Compliant Equipment Software Suppliers).⑦航用海图(NavigationalCharts):介绍了英国水道测量局出版的各种形式的海图的基本情况.⑧航海通告的获取与在线服务(Availabilityof Notices to Mariners and-on-line-Services):介绍了获取英版航号通告的途径和方法.(2)航用海图(Navigational Charts)这部分内容主要用于航用海图,该目录的主体部分,主要包括: ①英版海图分区索引图的界限图(Limitsof Admiralty Charts Indexes):以字母和数字标出世界各海图索引分区的页码,便于索查.②索引图AA是比例尺很小的制定计划用海图索引图;索引图A是世界大洋总图的索引图:索引图A.1是世界1:3 500 000或同等比例尺的海图索引图;索引图A.2则是东北大西洋,欧洲水域地中海小比例尺海图索引图.③各分区海图索引图均印在B~W页的右页,左页为该分区内所有海图的细节说明,包括:图号,图名,比例尺,出版年月,新版年月等,凡图号旁注有' * '号者,表示该图中另包含一平面(Plan);注有' 1 ' 号者,表示该图为国际海图(International Chart);注有'⊙'号者,表示该图另有光栅扫描海图(ARCS)可供使用;注有'V'号者,表示该图为小艇海图.(3)专用海图(Thematic Charts)主要包括下列海图和图表:①航路设计图(Routeing);②航路设计图(RouteingGuides)③心射投影海图(GnomonicCharts)④教学用图(IntroductionCharts(Training))⑤水道测量工作和符号图表(HydrographicPractice and Symbols)⑥英国系列专用海图(UKSeries-Thematic Charts)⑦世界系列专用海图(WorldSeries-Thematic Charts)⑧天文图表(AstronomicalCharts)⑨气象图表(MeteorolgicalCharts)⑩磁差曲线图(MagneticVaration Charts)⑾领海基海图(TerritorialSea Baseline Charts)⑿潮汐要素图表(TidalCharts)⒀空白定位图(PlottingDiagram angd Sheets)⒁深海测量图(NavigationalPublications)(4) 航用图书(Navigational Publications)①《航路指南》(SailingDirections);②《灯标和雾号表》(Listof Lights and Fog Signals);③天文表册(Astronomical);④里程表(Distance Tables);⑤潮汐图书(Tidal);⑥无线电信号表(Admiralty List of Radio Signals);⑦数字化灯标表(Digital list of lights)。

11.4 数字信号
11.4.1 基本概念
1.模拟信号：连续变化的信号。
2.数字信号：离散变化的信号。
3.模拟信号向数字信号转化 取样
保持
量化
编码
11.4 数字信号
11.4.2 数字信号波形
单极性波形
双极调频波信号
11.3.1 基本概念 • 瞬时频率： (t ) c Kf uΩ (t )
(t ) Kf uΩ (t ) – 频偏： – 最大频偏： m K f uΩ (t ) max t • 瞬时相位： (t ) ct 0 Kf 0 uΩ (t )dt t (t ) Kf uΩ (t )dt – 相偏： 0 t – 最大相偏： m K f uΩ (t )dt

BW=2F（窄带调角信号）

BW≈2mF=2△fm （宽带调角信号）
11.3 调频波信号
11.3.3 能量关系
计算调频波的功率就可以按照计算正弦波的方法来计算。 高频一周期内的平均功率等于电流与电压振幅乘积的一 半。经调频和未经调频相比，取任意时间间隔来计算， 平均功率都不变。 当调制信号的振幅或频率改变时，调频波的载频和各边 频分量的振幅要发生变化。这就是说，仅仅是使载频分 量和边频分量之间功率重新分配，其各个频率分量的功 率总和不变。 调幅设备的功率利用低于调频设备的功率利用率。
1.什么是无线电信号？
无线电信号简称为信号，它是原始信号和已调振荡信 号的总称。声音、图像、文字、电码等欲传送的信息， 通过转换设备后，转变成为相应变化的电压或电流， 这种变化的电压或电流称为原始信号。在发射机中原 始信号是用来调制高频振荡的，或者说是用来控制高 频振荡的某一参数的，因此又称为调制信号或控制信 号。经过调制的高频振荡，或者说参数按调制信号规 律变化的高频振荡，称为已调振荡，也叫已调波。

海图。 （２）参考用图—— 如双曲线位置线图（罗兰图、台卡图等）、空白定位图、
航路设计图、大圆海图、等磁差曲线图、救生艇用图以及 海图图式等。end
2020/1/28
航海学院航海教研室制作
退出
２．书表
（１）《世界大洋航路》（Ocean Passages for the Wold）； （ 2 ）《航路指南》（Pilot，Sailing Directions）； （３）《航海图书目录》（Catalogue of Admiralty Charts
2020/1/28
航海学院航海教研室制作
end
退出
一、概述
Admiralty List of Radio Signals，缩写：ALRS ——每年出 版
1. 各卷的主要内容 第1卷（Volume 1） NP2821：海岸无线电台（Coast
Radio Stations）；无线电医疗咨询（Medical Advice by Radio）；国际海事卫星航海服务（INMARSAT， Maritime Satellite Service）；遇难搜索和救助程序 （Distress, Serch and Rescue procedure）。 按地区出两册： NP281(1)和NP281(2)。 第2卷（Volume 2） NP282 ：无线电航标（Radio Navigational Aids）；电子定位系统（Electronic Position Fixing Systems）；无线电时号和法定时（Radio Time Signals,Legal Time）。
洋航线的重要参考资料。可与《世界大洋航 路》结合使用。
2020/1/28
航海学院航海教研室制作
end

常用英版航海图书资料简介
——育明轮实习专题总结
Page 1
海上人命安全公约(SOLAS)指出:
所有船舶必须配有足够的且最新的海图、航路指南、灯标 雾号表、航海通告、潮汐表以及为航次所需的其他航海出 版物。
Page 2
育明轮驾驶台除了这些常用的图书资料还配有其他的资料， 包括各类海上安全公约和公司体系文件资料以及其他参考 工具用书等等。
4、灯标雾号表
(Admiralty List of Lights and Fog Signals)
5、 பைடு நூலகம்汐表
(Asmiralty Tide Tables)
Page 4
还有：

6、进港指南

（Guide to Port Entry）

7、世界大洋航路

(Ocean Passages for the World)
例：查找SAMARANDA相关信息。 1、在第一卷中查找其文字资料。 从目录查找INDONESIA，然后按字母排列顺序查找SAMARANDA。
Page 27
2、在第三卷查找其对应的港口图，泊位图，方法一样。
Page 28
世界大洋航路简述
《世界大洋航路》（Ocean Passage for the World）主 要应用于设计大洋航线，介绍了世界上主要港口间的常用 航线以及影响航线的气候资料，部分所选的常用航线的航 法及其里程，是一本设计远洋航线的重要参考书。
第一、二卷的主要内容包括：港界、进港所需文件、引航 制度、锚地、进港限制、最大尺寸、健康条件、无线电信 息、港口雷达、泊位、散货装卸条件、港口特殊制度、船 员报告等等项目。
Page 26
使用本书时，可以根据国家或地区的名称查目录得到港口资料所在的 卷号及起始页码；也可以从卷末索引中查的港口文字资料和泊位图所 在的页码。

一航行适任1．航行计划、导航和定位1.1查阅航海资料的1.2选择恰当比例尺的海图1.2.1 海图的分类根据海图的作用不同，海图可分为航用海图和专用参考图两大类。

随着科技的发展与进步，电脑的普及使用，电子海图已经出现迅猛发展。

在我们船已经于2004年初装备好电子海图（公司所有外贸船舶也都装备了），很快船长和驾驶员包括我们实习生就能熟悉使用。

电子海图确实有着纸质海图所不能及的优点，我们能迅速在上面划出航线，可以在上面看出本船所处的位置及偏离航线情况，配合现在已经强制使用的AIS（船舶自动识别系统）在电子海图上更可以清楚了解处于本船周围的船舶名字及动态，可以方便驾驶员联系及采取适当的行动避让。

但是电子海图作为一种新生事物，它没有纸质海图的许多优点，比如稳定可靠技术成熟，不容易受外部条件的影响等等。

而且电子海图在保持其资料最新没有统一规范，各公司出的电子海图各教育资料不相同，且在事故分析方面也没有法律的承认。

所以电子海图在很长的一段时间内是不会取代纸质海图的，但作为纸质海图的一种补充和参考，它就可以发挥纸质海图很多不可比拟的作用和优势。

1.2.1.1 航海用图航用海图：航用海图大部分是墨卡托海图，用以拟定航线，进行航迹绘算和定位等。

航用海图按比例尺可分为：总图和大洋图，航海图，沿岸图，港泊图。

总图和大洋海图：这种图比例尺较小，在1：1000 000到1：5000 000以下，以上包括地区较广，因此只印有在海岸航行时，能够看到的重要灯塔和物标，以及与海岸有一定距离的航海危险物至于沿岸危险物，至于沿岸危险物，仅作概略的描述。

因此，总图只能作为船舶在大洋航行时，研究总的航行条件，拟定大洋航线和制订总的航行计划用。

航行图：其比例尺约为1：1000 00到1：75000，图上较详细地记载有近海航行时所需之灯塔，浮标和物标等。

至于设置在港湾内，从外海看不见的航标则不画出。

在航海图上，除岸边的浅滩和礁石可忽略不画外应详细记载所有外海的航海危险物。

· 每季度：试验卫星应急无线电示位 标（S-EPIRB）。
· 船长每月要检查日志并签字。
第三部分B
· 遇险、紧急和安全通信摘要，主要 包括日期、时间、相关船舶的详细 情况和位置。
· 有关无线电业务的重要事件的记录。
· 一般通信摘要。
· 每日船位。可用经纬度、港名或相 对地理位置来表示。
· 每日记录MF/HF DSC、VHF DSC、 NAVTEX、EGC、RESERVE SOURCE BATTERY功能和测试情 况。
2．对电文接收与发射的要求 （1）电文的接收
① 收到电文后，登记在电台日志和 《电文签收簿》上，交给船长签收。
② 收到气象预报后应阅读、签字，并 放在海图桌上供船长或其他驾驶员 阅读。
③ 收到航警，值班驾驶员应立即阅签。 ④ 其它安全信息阅读后交给二副处
理，紧急的报告船长。 （2）电文的发送
① 只受理船长签发的各类电报。 ② 由值班驾驶员或船长实施通信。
电台日志、船舶电报、航行警告签 收簿、船舶通信导航设备管理登记 簿和维修记录簿由无线电人员负责 保管。
甚高频无线电话使用登记簿和雷达 使用登记簿由二副负责保管。
6.6.2 保管期限 ⑴ 国内各类明报的报稿和报底，保
管期为1年。 ⑵ 国际公众船舶电报的报稿和报
底，保管期为2年。 ⑶ 气象报告、气象传真图、航行警
2．NBDP
自动业务1min起算，整分计费； 人工操作3min起算， 7. 3 我国海岸电台对国际船舶通信 资费的收费标准
1．岸台费： 无线电话3min起算，整分计费。
MF： 4.40GF / min； HF： 7.40GF / min。 VHF： 3.40GF / min；
该证书是指电台安装的GMDSS通信 设备的产品证书。

资料内容包括：类别、名称与识别信号、频率、发射、 资料内容包括：类别、名称与识别信号、频率、发射、作用距离 或功率、工作时间、地理位置，电台编号等。 或功率、工作时间、地理位置，电台编号等。在一个国家的第一 个编号之上还会印出国名。例如： 个编号之上还会印出国名。例如：
REPUBLIC OF ZAIRE
第四卷（ 第四卷（VOLUME 4）: ）
包括气象观测站一览表及其相关图表。 包括气象观测站一览表及其相关图表。
第五卷（ 第五卷（VOLUME 5） ）
包括： 包括： 全球海上遇险与安全系统（ 全球海上遇险与安全系统 （ GMDSS） ； ） 与各种遇险、 搜救程序有关的资料， 与各种遇险 、 搜救程序有关的资料 ， 以 及所有可向使用或加入全球海上遇险与 安全系统的船舶提供的服务。 安全系统的船舶提供的服务 。 该卷还有 大量解释性图表及相关的国际无线电规 则摘录。 则摘录。
(Pacific Coast) USSR 42o33’23”N 131o13’10”E 3545 Range 150 150 150 150 150 150 Seq 1 2 3 4 5 6 Fog Cont Cont Cont Cont Cont Cont Clear Cont Cont Cont Cont Cont Cont
总论 对雷达航标的有关问题进行了解释；定义 部分对雷 对雷达航标的有关问题进行了解释；
达应答标和雷达指向标进行了定义， 达应答标和雷达指向标进行了定义 ，强调国际海事组织 推荐用摩尔斯码“ 作为 新危险物” 作为“ 推荐用摩尔斯码“D”作为“新危险物”雷达应答标的识 别信号，对使用雷达航标需注意的问题进行了说明； 别信号， 对使用雷达航标需注意的问题进行了说明；序 言中同样对该部分资料的细节各项举例进行详细解释和 说明； 也是按航标编号顺序编排， 说明 ； 资料细节 也是按航标编号顺序编排 ， 并按国家 或地区列出，资料内容包括：类别、名称、周期、 或地区列出 ， 资料内容包括 ： 类别 、 名称 、 周期 、 有效 扇区、作用距离、识别信号、地理位置、 扇区 、 作用距离 、 识别信号 、 地理位置 、 编号及有关注 释等。例如： 释等。例如：
