磁力耦合器规格型号及分类磁力涡流传动装置主要由铜转子、磁力转子和控制器三个部分组成。
一般，铜转子与电机轴连接，磁力转子与工作机的轴连接，铜转子和磁力转子之间有空气间隙（称为气隙），没有传递扭矩的机械连接。
这样，电机和工作机之间形成了软（磁）连接，通过调节气隙来实现工作机轴扭矩、转速的变化。
因气隙调节方式的不同，磁力涡流传动装置分为标准型、延迟型、限矩型、调速型等不同类型。
1、基本型磁力耦合器WF-CS基本型磁力耦合器高效传动，缓冲启动，解决难以队中的设备，基础易沉降或活动基础等设备的振动消除。
适用范围：适用于难以对心的设备;适用于堵转机会较低的设备，例如离心式风机、水泵。
产品特点：降低振动：主动转子与从动转子没有刚性连接，振动小；可靠性高，维护简单：纯机械结构，故障率低，日常维护简单；占地面的小：结构紧凑，体积小，安装在设备现场，占地空间小；对电网质量要求低：对电网的稳定性，三相不平衡没有要求；无谐波问题：靠磁力场驱动负载，与电网没有关系，不会谐波产生；环境适应性强：适应潮湿、高粉尘、环境温度、防爆等恶劣环境；使用寿命长：设计寿命30年，可连续使用10年无需维护；保护设备，提高设备的可靠性：可有效的保护电机和负载，降低故障率。
2、基本型磁力耦合器WF-CV高效节能型磁力耦合器可手动调节气隙，实现对泵和风机定速调速，高效节能。
适用范围：适用于堵转机会较低的设备，例如离心式风机、水泵能够改变气隙，实现不同输出转速，达到高效节能产品特点：定速调速，高效节能：气隙/转速可调整，节能率可达到5～40%；降低振动：主动转子与从动转子没有刚性连接，振动小；可靠性高，维护简单：纯机械结构，故障率低，日常维护简单；占地面的小：结构紧凑，体积小，安装在设备现场，占地空间小；对电网质量要求低：对电网的稳定性，三相不平衡没有要求；无谐波问题：靠磁力场驱动负载，与电网没有关系，不会谐波产生；环境适应性强：适应潮湿、高粉尘、环境温度、防爆等恶劣环境；使用寿命长：设计寿命30年，可连续使用10年无需维护；保护设备，提高设备的可靠性：可有效的保护电机和负载，降低故障率。
限矩型永磁耦合器-概述说明以及解释1.引言1.1 概述概述部分内容：限矩型永磁耦合器是一种新型的非接触式磁力传动装置。
它由一对轴向平行的外转子和内转子组成，其中外转子由传动机构带动旋转，而内转子则通过磁力耦合的方式与外转子相连。
这种结构设计使得限矩型永磁耦合器能够实现高效的力传输和扭矩控制。
在限矩型永磁耦合器中，通过控制磁力耦合的程度，可以实现传递扭矩的同时，对扭矩进行控制和调节。
这种特性使得限矩型永磁耦合器在工程领域中应用广泛。
它可以用于各种需要精确扭矩控制的设备，比如机械传动系统、机器人、风力发电系统等。
与传统的机械传动系统相比，限矩型永磁耦合器具有很多优势。
首先，它具有非接触式传动的特性，没有机械摩擦和磨损，减少了能量损耗和维护成本。
其次，限矩型永磁耦合器能够实现高效的能量传输，提高了系统的传动效率。
此外，由于内外转子之间的磁力耦合可以通过控制磁力场的强度来实现扭矩的传递和调节，因此限矩型永磁耦合器具有较好的扭矩控制性能。
在本文中,我们将详细介绍限矩型永磁耦合器的原理和应用。
首先，我们将介绍限矩型永磁耦合器的工作原理，包括内外转子之间的磁力耦合机制和扭矩的传递规律。
然后，我们将探讨限矩型永磁耦合器在各个领域的应用，包括机械传动系统、机器人控制和新能源领域等。
最后，我们将总结本文的内容，并展望限矩型永磁耦合器在未来的研究和应用方向。
通过本文的阐述，希望能够加深对限矩型永磁耦合器的了解，并为相关领域的研究和应用提供一定的参考。
1.2文章结构文章结构部分的内容应该包括对整篇文章的组织和结构进行介绍和解释。
可以按照以下方式展开文章结构部分的内容：文章结构部分：在本篇文章中，我们将按照以下结构来呈现关于限矩型永磁耦合器的详细信息和研究成果。
首先，引言部分将为读者提供概述、文章结构和目的。
我们将简要介绍限矩型永磁耦合器的背景和基本概念，阐明本文的主线和问题，以及我们的研究目的和动机。
接下来，在正文部分，我们将详细探讨限矩型永磁耦合器的原理和应用。
磁力耦合器的设计及应用概要:磁力耦合器也称磁力联轴器、永磁传动装置。
永磁涡流传动装置主要由铜转子、永磁转子和控制器三个部分组成。
一般，铜转子与电机轴连接，永磁转子与工作机的轴连接，铜转子和永磁转子之间有空气间隙(称为气隙），没有传递扭矩的机械连接。
这样，电机和工作机之间形成了软（磁）连接，通过调节气隙来实现工作机轴扭矩、转速的变化.因气隙调节方式的不同，永磁涡流传动装置分为标准型、延迟型、限矩型、调速型等不同类型.磁力耦合器在超高真空实验设备-滑动摩擦系数测定实验机上的具体应用和设计;并结合应用扼要介绍了磁力耦合器的工作理、主要功能、磁力传动转矩的计算、磁路的排列形式、结构特点等，以及在制造中需要注意的工艺问题。
随着科学技术的不断进步和发展，对有关物理量测定设备的性能要求越来越高,对测试结果要求更加精确和准确；从而得出的数据更加真实和有效,这极大地促进了科研事业的迅速发展,同时也为工业技术经济的腾飞发挥着巨大推动作用，充分体现了科学技术是第一生产力；我们设计制造的磁力耦合器应用到超高真空设备—滑动摩擦系数测定实验机上。
由于磁力耦合器在传动负载转矩的同时,能够彻底解决设备的全密封问题；滑动摩擦系数测定实验机在分子泵连续抽真空48h 后，测量室的真空度达到10—6Pa 以上，满足了实验室测试要求;足见其全密封的有效性和可靠性；这为科学研究提供了设备保障，为科研事业的发展起到了促进作用。
1、磁力耦合器的工作原理和主要功能1.1、工作原理根据磁体磁极的异性相吸、同性相斥原理及其磁力线能够穿过非铁磁性物质的特性；当电动机拖动外磁转子旋转时，通过磁力作用，外磁转子带动密封套内的内磁转子同步旋转,从而实现转矩的非直接接触传动；同时,通过密封套实现了传动转矩时轴端的静态全密封，把传统轴端的动态密封变为安全、可靠的静态密封,从根本上解决了动态轴封“跑、冒、滴、漏"的技术难题.其原理结构如图1 所示。
1.2、主要功能磁力耦合器的主要功能是传动转矩，同时,把轴端传统的机械动密封变为安全、可靠的静密封;当负载转矩超过磁力耦合器的最大传动转矩时，磁力耦合器内、外磁转子会自动脱开耦合状态，起到过载保护的作用；由于磁力耦合传动属于非直接接触的软连接,隔振、减振作用明显。
DYT-BZ75磁力耦合器安装维护手册目录1. 安全注意事项 (1)2. DYT BZ型磁力耦合器介绍 (1)2.1. 什么是DYT BZ型磁力耦合器 (1)2.2. DYT BZ型磁力耦合器保护措施 (1)2.3. DYT BZ型磁力耦合器特点 (2)2.4. DYT BZ型磁力耦合器结构示意图 (2)2.5. DYT BZ型磁力耦合器匹配负载功率范围 (3)3. 检查包装箱及注意事项 (3)3.1. 检查包装箱 (3)3.2. 注意事项 (3)4. 安装 (4)4.1. 准备工作 (4)4.2. 安装轮毂 (4)4.2.1. 径向跳动公差要求 (4)4.2.2. 轴向端面跳动公差要求 (4)4.2.3. 电机轴和负载轴的安装要求 (4)4.3. 安装胀紧套 (5)4.4. 安装DYT BZ型磁力耦合器方法 (6)4.4.1. 整体安装法 (6)4.4.2. 拆分安装法 (7)5. 调试运行 (7)5.1. 注意事项 (7)5.2. 安装防护罩 (7)5.3. 调试运行 (7)5.4. 安装调整和维护 (8)5.5. 系统调试 (8)6. 保修 (8)6.1. 保质期 (8)6.2. 更换零配件 (8)7. 附录A 工具和安装人员要求 (9)8. 附录B 锁紧螺栓规格和规定的紧固件扭矩 (10)9. 附录C 磁力耦合器安装检查表 (10)10. 附录D 磁力耦合器系统调试数据表 (1)1.安全注意事项●在安装时，导体盘、工具和紧固件与磁体盘保持一定安全距离，磁体盘具有非常大的吸引力，被吸附上很难分开。
注意导体盘与磁体盘的安装，防止身体压伤；●在调试、运行时，工作人员需要戴护目镜，避免穿戴宽松的服饰，戴手套等物品，可能会发生意外事故；●在调试时，检查周围是否有零散的具有导磁性物品，可能会被吸附到磁体盘上，使磁力耦合器发生故障；●在正式运行前，DYT BZ型磁力耦合器必须安装防护罩。
2.DYT BZ型磁力耦合器介绍2.1.什么是DYT BZ型磁力耦合器DYT BZ型磁力耦合器是利用磁感应原理进行传递扭矩的装置。
永磁耦合器工作原理●永磁耦合技术（涡流式磁力驱动技术）是美国能源部出资为海军舰艇开发的一项新的驱动连接技术，在2004年3月，美国海军经过两年多的验证后，对该技术产品实现了批量采购。
●永磁耦合器的工作原理是通过气隙将扭力从电机端传向负载端，设备传动侧与负载侧之间无物理连接。
位于传动装置一侧的永磁体和位于另一侧的导体产生的感应电流在交互作用下产生扭力。
只需通过改变气隙间距可以实现扭力的精确控制，从而达到速度控制。
●永磁耦合器由三个部分组成：1）永磁转子组件内含永磁体，与负载连接；2）导体转子组件与电机连接；3）执行组件，用于控制永磁转子与导体转子之间的气隙间距；●导体转子与永磁转子组件之间的相对运动在气隙内产生强劲的磁耦合力。
通过改变永磁转子与导体转子之间的气隙间隔可以调节输出速度。
磁感应原理离不开永磁体与导体之间的相对运动。
●永磁耦合器的输出扭力始终与输入扭力相等。
电机只需输出负载所需要的扭力即可。
●永磁耦合器传递扭力或控制速度的能力不会因为电机与负载之间轻微的角度失准或偏移失准受到影响。
实际上永磁耦合器可以消除因失准造成的振动。
由于气隙的存在，可以消除通过传动装置产生的振动传递。
当安装在某个系统内时，永磁耦合器均可接收和调整压力、流量、液位或其它过程控制信号，进而发信号给执行器调整气隙，从而调节负载的速度，满足控制需要。
永磁耦合器的优势永磁耦合器的主要优势有以下：•节约能源；•可无极调速，调速范围为0～98％；•允许存在轴对中偏差，能最大限度隔离并减少振动，从而延长轴承和密封件寿命；•纯机械设备，可靠性增强，降低了设备维护成本；•可以实现缓冲和延时启动，允许存在冲击负载；•不存在谐波失真或能源质量问题；•能够在恶劣的环境下运行；永磁耦合器专门为使用传统可调速产品中总成本较高的设备用户设计。
我们创新性地应用电磁耦合新技术：通过降低维护成本、增强过程可用性、提高能源效率，为我们的客户节约使用成本。
Standard Type Permanent Magnet Eddy Current TransmissionStandard Type Pernmanent Magnet Eddy Current Transmission mainly include the copper rotor,permanent magnet rotor.Generally copper rotor (Steel rotor with copper ring)connect with motor shaft,permanent magnet rotor (aluminum rotor with permanent magnets)connect with load shaft.There is only a air-gap between copper rotor and permanet magnet rotor without mechanical connection fortransmissing the torque.When the motor rotates,the copper ring of copper rotor cut the magnetic field lines of permanent magnet,generate inductive eddy current and creates a magnetic field in copper rotor,thereby transmitting torque accross the air-gap.Allowed adjust the air-gap within a certain range to achieve the required torque transmission and speed delivery requirements.Few day-maintenance,low operation cost,almost maintenance-free products Accept misalignment,centration error 5mm (max),angular error 2.5(max)。
磁力耦合器的选型及注意事项磁力耦合器的选型及注意问题，磁力耦合器也称磁力联轴器，主要由连接在电动机轴端的导磁体和连接在负载端的永磁体两部分组成。
在运行中，按照涡流感应原理，以上两部分相对运动产生磁场，而这样在盘状导体中就会产生涡流，而涡流所产生的磁场和磁体相互吸引，从而使转子和导体两个部件通过空气间隙传递力矩，这样电动机和负载就由原来的硬连接转变为软连接[1]，如图1和图2所示。

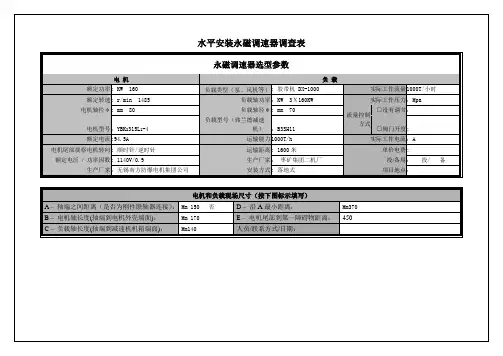

1）磁力耦合器是部分标准化生产的产品，在选择联轴器的开始阶段，可以了解国家标准、机械行业标准和获得国家专利的联轴器产品中是否有符合使用需要的类型。
联轴器无法找到适配类型，则可以联络生产厂家自行设计联轴器产品。
2）磁力耦合器的转矩应符合传动系统动力机的要求，根据动力机和工作机的功率、转速，可以计算出联轴器合理的转矩数值，以此来初步选择联轴器功率型号。
3）磁力耦合器初选过后应根据主动轴和从动轴的轴径、轴孔长度来确定联轴器的尺寸，调整联轴器的规格。
联轴器型号调整还要考虑联轴器连接的主动轴和从动轴之间的转速是否一致，轴径是否相同。
4）磁力耦合器选择，最后要再次综合考虑各方面的因素，保证联轴器的尺寸、转矩、轴径、轴孔都与电动机、减速机相配套，并能适应相应的工作环境。
联轴器选定型号之后，要对轴键强度做校核验算，最后确定联轴器的型号。
5）针对设备所驱动的负载特性及磁力耦合器软启动特性，对磁力耦合器的选型要慎重。
如提升机负载、石灰石输送皮带机、熟料拉链机等重载设备，尤其是设计部门为减少装机容量，驱动设备选型时功率富余量较小，经常遇到故障停车后不能带料正常启动的情况，而针对这种情况，磁力耦合器选型时尽量选用限矩型磁力耦合器，而且选用功率要大一档。
6）使用变频调速的设备，尽量不使用磁力耦合器，这是由于变频设备低频时机械特性较软，再加上磁力耦合器的柔性启动特性，容易产生电动机堵转，导致故障停机设备不能再次启动。

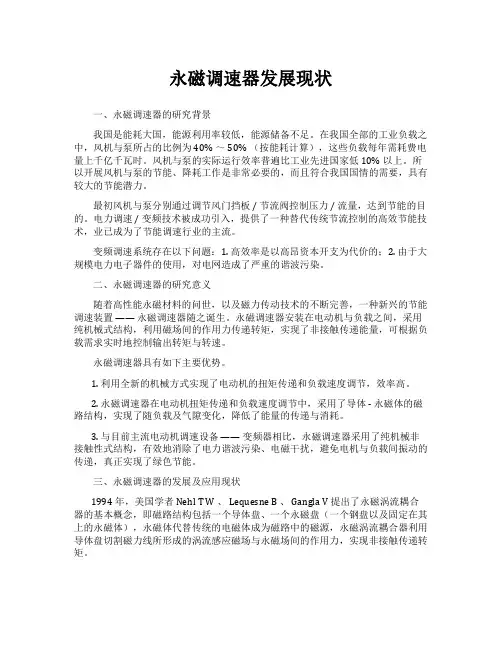

永磁调速器发展现状一、永磁调速器的研究背景我国是能耗大国，能源利用率较低，能源储备不足。
在我国全部的工业负载之中，风机与泵所占的比例为 40% ～ 50% （按能耗计算），这些负载每年需耗费电量上千亿千瓦时。
风机与泵的实际运行效率普遍比工业先进国家低 10% 以上。
所以开展风机与泵的节能、降耗工作是非常必要的，而且符合我国国情的需要，具有较大的节能潜力。
最初风机与泵分别通过调节风门挡板 / 节流阀控制压力 / 流量，达到节能的目的。
电力调速 / 变频技术被成功引入，提供了一种替代传统节流控制的高效节能技术，业已成为了节能调速行业的主流。
变频调速系统存在以下问题：1. 高效率是以高昂资本开支为代价的；2. 由于大规模电力电子器件的使用，对电网造成了严重的谐波污染。
二、永磁调速器的研究意义随着高性能永磁材料的问世，以及磁力传动技术的不断完善，一种新兴的节能调速装置——永磁调速器随之诞生。
永磁调速器安装在电动机与负载之间，采用纯机械式结构，利用磁场间的作用力传递转矩，实现了非接触传递能量，可根据负载需求实时地控制输出转矩与转速。
永磁调速器具有如下主要优势。
1. 利用全新的机械方式实现了电动机的扭矩传递和负载速度调节，效率高。
2. 永磁调速器在电动机扭矩传递和负载速度调节中，采用了导体 - 永磁体的磁路结构，实现了随负载及气隙变化，降低了能量的传递与消耗。
3. 与目前主流电动机调速设备——变频器相比，永磁调速器采用了纯机械非接触性式结构，有效地消除了电力谐波污染、电磁干扰，避免电机与负载间振动的传递，真正实现了绿色节能。
三、永磁调速器的发展及应用现状1994 年，美国学者 Nehl T W 、 Lequesne B 、 Gangla V 提出了永磁涡流耦合器的基本概念，即磁路结构包括一个导体盘、一个永磁盘（一个钢盘以及固定在其上的永磁体），永磁体代替传统的电磁体成为磁路中的磁源，永磁涡流耦合器利用导体盘切割磁力线所形成的涡流感应磁场与永磁场间的作用力，实现非接触传递转矩。
永磁耦合器规格参数永磁耦合器规格参数。
永磁耦合器，又名磁力耦合器，是通过导体和永磁体之间的气隙实现由电动机到负载的转矩传输的装置，可实现电动机和负载间无机械连接的传动方式，其工作原理是当两者之间相对运动时，导体组件切割磁力线，在导体中产生涡电流，涡电流进而产生反感磁场，与永磁体产生的磁场交互作用，从而实现两者之间的扭矩传递。
调速型永磁耦合器、永磁调速器由导体盘、磁体盘和调速装置三部分组成。
控制系统通过对调速装置的指令控制可在线调整导体盘与磁体盘的间隙，实现负载流量、压力的调整。
技术参数：转速范围：0～3000r/min适配电机功率:4.0～3000KW转矩范围：40～24650N·m 工作温度范围：-40～100℃传递效率：96～99%气隙调节范围：3mm～40mm滑差：1～4%安装精度：< 1 mm节能效率：20%以上标准型永磁耦合器是由磁体盘和导体盘两部分组成，盘体之间有一定的间隙。
其中导体盘和电机端连接，磁体盘与负载连接。
电机旋转带动导体盘切割磁体盘的磁场产生磁感应力。
实现电机与负载非接触传递扭矩与转速。
技术参数：转速范围：700～3000 r/min适配电机功率：4～3150 KW转矩范围：40～24650 N·m适应环境温度：-40～+100 ℃传递效率：96～99 %气隙调节范围：3～40 mm滑差：1～3 %安装精度：< 1 mm安徽沃弗电力科技有限公司是一家集科研、设计、生产、销售服务为一体的高新技术企业，凭借在永磁传动领域的专业水平和成熟的技术，在工业领域迅速崛起。
安徽沃弗电力科技有限公司奉行“进取、求实、严谨、团结”的方针，不断开拓创新，以技术为核心，视质量为生命，奉用户为上帝，竭诚为您提供性价比最高的永磁产品，高质量的工程改造设计及无微不至的售后服务。
永磁耦合器无连接扭矩传递技术永磁耦合器是根据导磁体和永磁体之间的相互磁力耦合作用来传递扭矩的，是一种无机械连接的软启动设备，传递效率能达到95%以上，实现电机节能15%以上，提高功率因数0.2以上。
主要应用设备为泵、风机、离心负载、皮带运输机及其它机械装置，应用广泛。
永磁耦合器一、产品工作原理永磁耦合器是通过切割磁力线来传递转矩的，是一种创新型的传动链接产品。
永磁耦合器属于耦合传动的一种，可以实现非接触性的动力传递。
它是由两个独立的，没有任何接触的转体组成，这两个转体之间有一定的空隙。
其中导体转子（棕色）与电机输出端联接，永磁转子（紫色）与负载输入端联接。
电机转动过程中即导体转子与永磁转子产生相对运动，交变磁场通过气隙在导体转子铜盘上产生涡流，同时涡流产生感应磁场与永磁场相互作用，由于负载转矩作用，被动永磁转子仍处于静止，当主动导体转子转过一个角度后，其和永磁转子之间存在一定的转差角，从而使得静止的平衡状态被打破，主动端所转过的角度的大小取决于负载转矩的大小，此时从动端会受到电磁力矩的作用，电磁转矩随着主动端与从动端的转差角的增加而增大；当电磁转矩超过负载转矩时，从动端开始转动。
此后，在电动机的驱动下，主动端将与从动端保持一定的转差角度同步运行。
从而带动永磁转子沿着与铜转子相同的方向旋转，结果在负载侧输出轴上产生转矩，带动负载做旋转运动。
来实现动力的无接触传递。
实现电机与负载之间的扭矩传递。
永磁耦合器所能承受的最大负载转矩由静转矩特性的峰值转矩决定，当负载转矩值超过该峰值大小时，将会产生失步现象。
（附永磁耦合器原理图）。
原理图原理图上：棕色--代表导体转子紫色--代表永磁转子导体--为铜盘说明：此图用于对工作原理解释，并非实物结构图。
盘式永磁耦合器效果图图1 图2 图3效果图上：灰色--代表导体转子橄榄色--代表永磁转子铁红色--代表铜盘※该永磁耦合器是由导体转子（铜导体）、永磁体转子组成，两者无连接。
永磁涡流耦合器价格基本型永磁耦合器永磁涡流耦合器价格，WF-CS基本型永磁耦合器高效传动，缓冲启动，解决难以队中的设备，基础易沉降或活动基础等设备的振动消除。
适用范围：适用于难以对心的设备;适用于堵转机会较低的设备，例如离心式风机、水泵。
产品特点：
降低振动：主动转子与从动转子没有刚性连接，振动小；
可靠性高，维护简单：纯机械结构，故障率低，日常维护简单；
占地面的小：结构紧凑，体积小，安装在设备现场，占地空间小；
对电网质量要求低：对电网的稳定性，三相不平衡没有要求；
无谐波问题：靠永磁场驱动负载，与电网没有关系，不会谐波产生；
环境适应性强：适应潮湿、高粉尘、环境温度、防爆等恶劣环境；
使用寿命长：设计寿命30年，可连续使用10年无需维护；
保护设备，提高设备的可靠性：可有效的保护电机和负载，降低故障率。
安徽沃弗电力科技有限公司是一家集科研、设计、生产、销售服务为一体的高新技术企业，凭借在永磁传动领域的专业水平和成熟的技术，在工业领域迅速崛起。
安徽沃弗电力科技有限公司奉行“进取、求实、严谨、团结”的方针，不断开拓创新，以技术为核心，视质量为生命，奉用户为上帝，竭诚为您提供性价比最高的永磁产品，高质量的工程改造设计及无微不至的售后服务。
