低烟无卤电线的标准

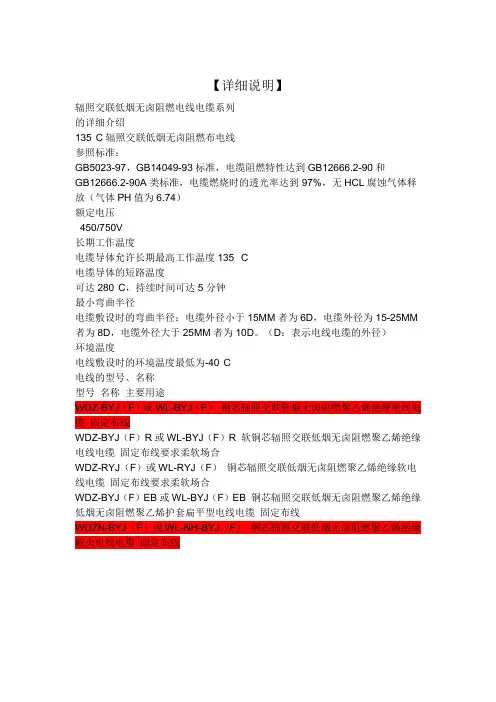

【详细说明】
辐照交联低烟无卤阻燃电线电缆系列
的详细介绍
135°C辐照交联低烟无卤阻燃布电线
参照标准：
GB5023-97，GB14049-93标准，电缆阻燃特性达到GB12666.2-90和
GB12666.2-90A类标准，电缆燃烧时的透光率达到97%，无HCL腐蚀气体释放（气体PH值为6.74）
额定电压
450/750V
长期工作温度
电缆导体允许长期最高工作温度135 °C
电缆导体的短路温度
可达280°C，持续时间可达5分钟
最小弯曲半径
电缆敷设时的弯曲半径：电缆外径小于15MM者为6D，电缆外径为15-25MM 者为8D，电缆外径大于25MM者为10D。

（D：表示电线电缆的外径）
环境温度
电线敷设时的环境温度最低为-40°C
电线的型号、名称
型号名称主要用途
WDZ-BYJ（F）或WL-BYJ（F）铜芯辐照交联低烟无卤阻燃聚乙烯绝缘电线电缆固定布线
WDZ-BYJ（F）R或WL-BYJ（F）R 软铜芯辐照交联低烟无卤阻燃聚乙烯绝缘电线电缆固定布线要求柔软场合
WDZ-RYJ（F）或WL-RYJ（F）铜芯辐照交联低烟无卤阻燃聚乙烯绝缘软电线电缆固定布线要求柔软场合
WDZ-BYJ（F）EB或WL-BYJ（F）EB 铜芯辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套扁平型电线电缆固定布线
WDZN-BYJ（F）或WL-NH-BYJ（F）铜芯辐照交联低烟无卤阻燃聚乙烯绝缘耐火电线电缆固定布线。

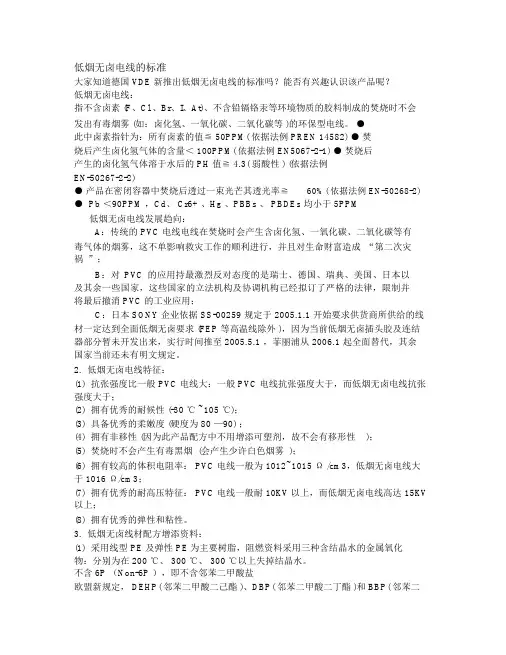

低烟无卤电线的标准大家知道德国 VDE 新推出低烟无卤电线的标准吗？能否有兴趣认识该产品呢？低烟无卤电线：指不含卤素 (F、Cl 、Br、I、At)、不含铅镉铬汞等环境物质的胶料制成的焚烧时不会发出有毒烟雾 (如：卤化氢、一氧化碳、二氧化碳等 )的环保型电线。

●此中卤素指针为：所有卤素的值≦ 50PPM( 依据法例 PREN 14582) ●焚烧后产生卤化氢气体的含量＜ 100PPM( 依据法例 EN5067-2-1) ●焚烧后产生的卤化氢气体溶于水后的 PH 值≧ 4.3( 弱酸性 ) (依据法例EN-50267-2-2)●产品在密闭容器中焚烧后透过一束光芒其透光率≧60%( 依据法例 EN-50268-2) ●Pb ＜90PPM ，Cd、 Cr6+ 、Hg 、PBBs 、 PBDEs 均小于 5PPM低烟无卤电线发展趋向：A：传统的 PVC 电线电线在焚烧时会产生含卤化氢、一氧化碳、二氧化碳等有毒气体的烟雾，这不单影响救灾工作的顺利进行，并且对生命财富造成“第二次灾祸”；B：对PVC 的应用持最激烈反对态度的是瑞士、德国、瑞典、美国、日本以及其余一些国家，这些国家的立法机构及协调机构已经拟订了严格的法律，限制并将最后撤消 PVC 的工业应用；C：日本 SONY 企业依据 SS-00259 规定于 2005.1.1 开始要求供货商所供给的线材一定达到全面低烟无卤要求 (FEP 等高温线除外 )，因为当前低烟无卤插头胶及连结器部分暂未开发出来，实行时间推至 2005.5.1 ，菲丽浦从 2006.1 起全面替代，其余国家当前还未有明文规定。

2.低烟无卤电线特征：(1)抗张强度比一般 PVC 电线大：一般 PVC 电线抗张强度大于，而低烟无卤电线抗张强度大于；(2)拥有优秀的耐候性 (-30 ℃ ~105 ℃)；(3)具备优秀的柔嫩度 (硬度为 80 —90) ；(4)拥有非移性 (因为此产品配方中不用增添可塑剂，故不会有移形性 )；(5)焚烧时不会产生有毒黑烟 (会产生少许白色烟雾 )；(6)拥有较高的体积电阻率： PVC 电线一般为 1012~1015 Ω /cm3，低烟无卤电线大于 1016 Ω/cm3；(7)拥有优秀的耐高压特征： PVC 电线一般耐 10KV 以上，而低烟无卤电线高达 15KV 以上；(8)拥有优秀的弹性和粘性。

◆虽然目前国内外推出了环保聚氯乙烯（PVC）材料，不含6种有害物质，但仍 然含卤有烟有毒。是过渡性产品，不能代表主流。
低烟无卤生态电线的重要性和发展趋势
LOGO
●三、世界主要国家对建筑内电线的新要求
美国：阻燃环保 欧盟：环保可回收，低烟无卤 日本：环保绿色
●四、呼之欲出的中国特色的全性能环境认证标志电线（HJ）标准及对线缆 制造业的影响
低烟无卤生态电线的重要性和发展趋势
LOGO
◆含有铅，汞，镉，六价铬等在自然条件下不易分解，污染环境的有害金属化合 物，以及卤素氯在燃烧时会释放二噁英致命有害气体。
◆有害物质会被人体的消化和呼吸器官摄取，在血液及脑部积累。当电线破碎和 掩埋时，铅化合物从氯化物中析出，长期污染土壤和水源。
◆由电线易老化发热自燃和外部引发火灾电线燃烧时，会释放大量有毒气体致人 死命，产生的浓烈烟雾将阻碍逃生视线。
最活泼的非金属元素。
LOGO
用途：用于制造各种氟化合物和浓 缩铀，含氟塑料和含氟橡胶、 氟碳高聚物（如聚四氟乙烯） 等高分子，具有特别优良的性 质。
危险特性：强氧化剂。 ◆ 氟是最活泼的非金属元素， 几乎可与所有的物质发生剧烈 反应而燃烧。 ◆ 与氢气混合时会引起爆炸， 特别是与水或杂质接触时，可 发生激烈反 应而燃烧，使容器 破裂。 ◆ 氟对许多金属有腐蚀性，并 能形成一层保护性金属氟化物。 ◆ 氟对人的五官有强烈刺激 性，吸入较多会中毒，甚至死 亡。
1．环保。对6种有害物质（铅、汞、镉、六价铬、聚溴联苯、聚溴联苯醚）规 定了限量要求。标准：SJ/T 11365-2006
2．阻燃。同时符合单根垂直和成束燃烧性能。标准：GB/T 18380．1-2008和 GB/T 18380．3-2008

具有很高的安全特性，同时在使用和废弃处理时不会对环境造成危害。
无卤低烟低毒阻燃特性
烟密度
PH 值
电导率
阻燃等级
毒性指数
（最小透光率）≥％
≥
≤，μs/mm
60
4.3
10
A、B、C
<5
2. 导体工作温度：
长期容许工作温度：90℃
短路时最高工作温度（最长持续时间不超过 5s）：250℃
3. 敷设时环境温度：不低于 0℃
1589
3635
3487
1652
1948
4499
4315
2019
2388
5816
5581
2564
3034
7218
6928
3143
3722
9174
8800
3960
4708
11651 11179
4964
5908
109
107
97
101
122
119
105
110
156
153
124
130
198
193
147
155
型号
WDN-YJY WDZCN-YJY WDZBN-YJY WDZAN-YJY WDZC-YJY23 WDZB-YJY23 WDZA-YJY23 WDZC-YJLY23 WDZB-YJLY23 WDZA-YJLY23 WDN-YJY23 WDZCN-YJY23 WDZBN-YJY23 WDZAN-YJY23 WDZC-YJY33 WDZB-YJY33 WDZA-YJY33 WDZC-YJLY33 WDZB-YJLY33 WDZA-YJLY33 WDN-YJY33 WDZCN-YJY33 WDZBN-YJY33 WDZAN-YJY33

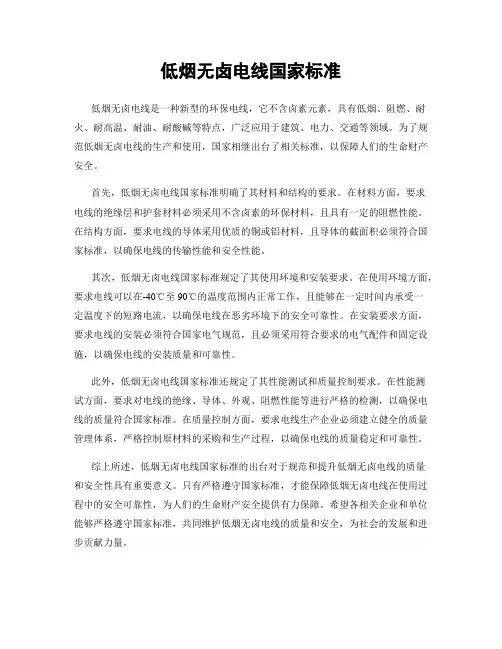

低烟无卤电线国家标准低烟无卤电线是一种新型的环保电线，它不含卤素元素，具有低烟、阻燃、耐火、耐高温、耐油、耐酸碱等特点，广泛应用于建筑、电力、交通等领域。

为了规范低烟无卤电线的生产和使用，国家相继出台了相关标准，以保障人们的生命财产安全。

首先，低烟无卤电线国家标准明确了其材料和结构的要求。

在材料方面，要求电线的绝缘层和护套材料必须采用不含卤素的环保材料，且具有一定的阻燃性能。

在结构方面，要求电线的导体采用优质的铜或铝材料，且导体的截面积必须符合国家标准，以确保电线的传输性能和安全性能。

其次，低烟无卤电线国家标准规定了其使用环境和安装要求。

在使用环境方面，要求电线可以在-40℃至90℃的温度范围内正常工作，且能够在一定时间内承受一定温度下的短路电流，以确保电线在恶劣环境下的安全可靠性。

在安装要求方面，要求电线的安装必须符合国家电气规范，且必须采用符合要求的电气配件和固定设施，以确保电线的安装质量和可靠性。

此外，低烟无卤电线国家标准还规定了其性能测试和质量控制要求。

在性能测试方面，要求对电线的绝缘、导体、外观、阻燃性能等进行严格的检测，以确保电线的质量符合国家标准。

在质量控制方面，要求电线生产企业必须建立健全的质量管理体系，严格控制原材料的采购和生产过程，以确保电线的质量稳定和可靠性。

综上所述，低烟无卤电线国家标准的出台对于规范和提升低烟无卤电线的质量和安全性具有重要意义。

只有严格遵守国家标准，才能保障低烟无卤电线在使用过程中的安全可靠性，为人们的生命财产安全提供有力保障。

希望各相关企业和单位能够严格遵守国家标准，共同维护低烟无卤电线的质量和安全，为社会的发展和进步贡献力量。

54
电缆导体的最高长期允许工作温度为90℃，采用辐照交联工艺。
检验报告
55
电缆到现场时提供国家电线电缆质量检验监督中心的耐火、阻燃、烟密度、直流电阻、耐压试验报告。
现场验收和检验
56
现场检验，应在货物到达交货地点后7天内在招标人的安装现场完成。检验员由招标人、投标人代表、制造商、监理人员组成。
57
货物到达项目现场后，制造商在接到招标人通知后应及时到现场，与招标人一起根据运单和装箱单对货物的包装、外观及件数进行清点检验。如发现有任何不符之处经双方代表确认属制造商责任，由制造商处理解决。当货物运到项目现场后，招标人应尽快开箱检验，检验货物的数量、规格和质量。
11
IEC60332
12
IEC61034
13
IEC60331
14
IEC60754
环境运行条件
15
室外温度：-10℃～+45℃
16
室内温度：-10~+45℃
17
相对湿度：≤95%（+25℃）
18
室内日温差：25℃
19
电缆持续允许载流量的环境温度（最热月的日最高温度平均值）：≥35℃
20
安装场所：户内安装
35
电缆耐磨次数：≥16万次
36
电缆使用寿命：≥50年
电缆结构材料
37
导体：使用单根或绞合裸铜线
38
耐火层：耐火云母带
39
绝缘层：无卤低烟阻燃辐照交联聚烯烃
40
填充：低烟无卤阻燃及耐火材料
41
包带：低烟无卤阻燃及耐火材料
42
护套：低烟无卤阻燃辐照交联聚烯烃
低烟无卤耐火电缆性能
43
低烟无卤耐火电力电缆电缆耐火性能：低烟无卤A类耐火

低烟无卤阻燃电线标准
低烟无卤阻燃电线标准是一种广泛应用于电力传输领域的电线标准。

这种电线具有低烟、无卤、阻燃等特性，对于保障人们的生命安全和财产安全具有重要意义。

以下是对低烟无卤阻燃电线标准的简要介绍：
定义：低烟无卤阻燃电线是指在燃烧时产生较少烟雾、无卤素有害气体的阻燃电线。

这种电线在火灾发生时能够减少对人体的伤害和对环境的污染。

标准要求：低烟无卤阻燃电线的标准要求包括以下几个方面：a. 燃烧性能：低烟无卤阻燃电线应具有优异的燃烧性能，能够在火灾中保持较长时间的耐火性，同时产生较少的烟雾和有害气体。

b. 无卤性能：低烟无卤阻燃电线在燃烧时应当不产生卤素有害气体，从而减少对环境和人体的危害。

c. 电性能：作为电线，低烟无卤阻燃电线应具备优良的电性能，如电阻、电容、绝缘电阻等参数应符合相关标准要求。

d. 机械性能：低烟无卤阻燃电线应具有较好的机械性能，如抗拉强度、伸长率、弯曲性能等应符合相关标准要求。

适用范围：低烟无卤阻燃电线适用于高层建筑、地铁、机场、医院、核电站等重要场所的电力传输，以及船舶、石油化工、汽车等领域。

选用原则：在选用低烟无卤阻燃电线时，应根据具体使用场合、电压等级、电流大小等因素进行选择，同时应考虑产品的质量、品牌
信誉等因素。

总之，低烟无卤阻燃电线标准是一种对保障人身安全和保护环境具有重要意义的电力传输产品标准。

在选用时，应当根据具体使用需求和实际情况进行选择，以确保产品的质量和安全性能。

阻燃防火电缆简介前言：本文为您详细介绍了电线电缆的阻燃、防火、低烟、无卤以及电线电缆阻燃等级、各相关国家标准及国际标准中对阻燃防火的标准要求等相关方面的电线电缆性能介绍阻燃电缆标准及等级阻燃防火电缆简介&阻燃电缆标准及等级目前，电缆行业习惯将阻燃（ Fire Retardant）、无卤低烟（Low Smoke Halogen Free ，LSOH）或低卤低烟（Low Smoke Fume ，LSF）、耐火（Fire Resistant）等具有一定防火性能的电缆统称为防火电缆。

◎ 阻燃电缆（Flame Retardant）阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。

由于其成本较低，因此是防火电缆中大量采用的电缆品种。

无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。

◎ 无卤低烟阻燃电缆（LSOH）无卤低烟电缆的特点是不仅具有优良的阻燃性能，而且构成低烟无卤电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人体、仪器及设备的损害，有利于发生火灾时的及时救援。

无卤低烟阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟浓度，但其机械和电气性能比普通电缆稍差。

◎ 低卤低烟阻燃电缆（LSF）低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。

低卤（ Low Halogen）电缆的材料中亦会含有卤素，但含量较低。

这种电缆的特点是不仅具备阻燃性能，而且在燃烧时释放的烟量较少，氯化氢释放量较低。

这种低卤低烟阻燃电缆一般以聚氯乙烯（PVC）为基材，再配以高效阻燃剂、HCL吸收剂及抑烟剂加工而成。

因此这种阻燃材料显著改善了普通阻燃聚氯乙烯料的燃烧性能。

◎ 耐火电缆（Fire Resistant）耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性（ Circuit Intergrity）。

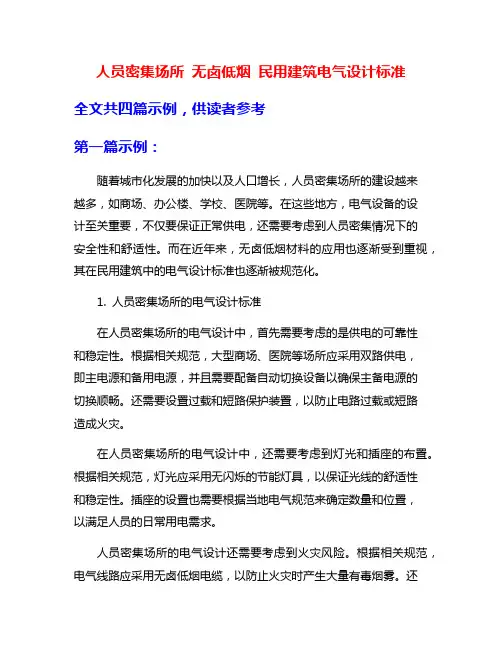

人员密集场所无卤低烟民用建筑电气设计标准全文共四篇示例，供读者参考第一篇示例：随着城市化发展的加快以及人口增长，人员密集场所的建设越来越多，如商场、办公楼、学校、医院等。

在这些地方，电气设备的设计至关重要，不仅要保证正常供电，还需要考虑到人员密集情况下的安全性和舒适性。

而在近年来，无卤低烟材料的应用也逐渐受到重视，其在民用建筑中的电气设计标准也逐渐被规范化。

1. 人员密集场所的电气设计标准在人员密集场所的电气设计中，首先需要考虑的是供电的可靠性和稳定性。

根据相关规范，大型商场、医院等场所应采用双路供电，即主电源和备用电源，并且需要配备自动切换设备以确保主备电源的切换顺畅。

还需要设置过载和短路保护装置，以防止电路过载或短路造成火灾。

在人员密集场所的电气设计中，还需要考虑到灯光和插座的布置。

根据相关规范，灯光应采用无闪烁的节能灯具，以保证光线的舒适性和稳定性。

插座的设置也需要根据当地电气规范来确定数量和位置，以满足人员的日常用电需求。

人员密集场所的电气设计还需要考虑到火灾风险。

根据相关规范，电气线路应采用无卤低烟电缆，以防止火灾时产生大量有毒烟雾。

还需要设置火灾报警系统和应急照明设备，以保障人员在火灾发生时的安全疏散。

2. 无卤低烟材料在民用建筑中的应用无卤低烟材料是一种环保、无毒、无害的建筑材料，它在民用建筑中的应用越来越广泛。

在电气设计中，无卤低烟电缆是一种常用的材料，它不含氯、溴等有毒元素，不会产生有害气体，对人体和环境都没有危害。

无卤低烟电缆具有低烟、低毒、低腐蚀等特点，适用于人员密集场所和地下室等对安全性要求较高的场所。

除了电缆材料，无卤低烟材料在灯具、开关等电气设备中也有广泛应用。

无卤低烟灯具采用无毒环保的光源，避免了传统灯具可能产生的有害物质。

无卤低烟开关采用新型绝缘材料，具有优良的绝缘性能和阻燃性能，能够有效避免短路和火灾的发生。

在民用建筑中，无卤低烟材料的应用不仅可以提高建筑的安全性和环保性，还可以改善室内空气质量，保障居民的健康。

【标准】低烟⽆卤耐⽕电线电缆执⾏标准及产品型号⼀、IEC60332-1、IEC60332-2和IEC60332-3为了评定线缆的阻燃性能优劣，国际电⼯委员会分别制定了 IEC60332-1、IEC60332-2和IEC60332-3三个标准。

IEC60332-1和IEC60332-2分别⽤来评定单根线缆按倾斜和垂直布放时的阻燃能⼒（国内对应GB12666.3和GB12666.4标准）。

IEC60332-3（国内对应GB12666.5-90）⽤来评定成束线缆垂直燃烧时的阻燃能⼒，相⽐之下成束线缆垂直燃烧时在阻燃能⼒的要求上要⾼得多。

◎ IEC60332-1/BS4066-1阻燃等级（单根电线或电缆垂直燃烧测试 Flame Test On SingleVertical Insulated Wires/Cables）这是单根电缆的阻燃标准。

试验规定，⼀根 60cm长的试样垂直固定在前壁开通的⾦属箱内，⽕焰长度175mm的丙烷燃烧器从距试样的上部固定端450mm的位置上⽕焰锥与电缆以45度⾓接触，如果试样燃烧损坏部分距离固定端下部不超过50mm，测试通过。

⼆、IEC60754-2IEC60754-2⽓体酸度测量（Corrosivity）这是 IEC标准中针对燃烧⽓体腐蚀性的规范，此测试是量度在燃烧时物料所产⽣的卤酸⽓体酸度。

它通过⽔溶液的PH值和导电率来测定。

实验规定，燃烧炉预热到800℃，把⼀根内置试样的⽯英管推⼊炉内，同时开始记时。

在试样燃烧的前5分钟，每隔1分钟测⼀次PH值和电传导性能，接下来的25分钟每隔5分钟测⼀次。

⼀般⽆卤电缆材料的PH值会⼤于4.3，导电率⼩于10µs；PH值越少，即表⽰物料的卤酸⽓体酸度越⾼。

值得注意的是，当HCL含量⼤于2mg/g⽽⼩于5mg/g（即符合IEC60754-1的要求时），其⽔溶液的PH值亦⼩于4.3，即不符合IEC60754-2的要求。

三、IEC610343⽴⽅⽶烟雾测试，针对燃烧时产⽣烟雾做出的规范。

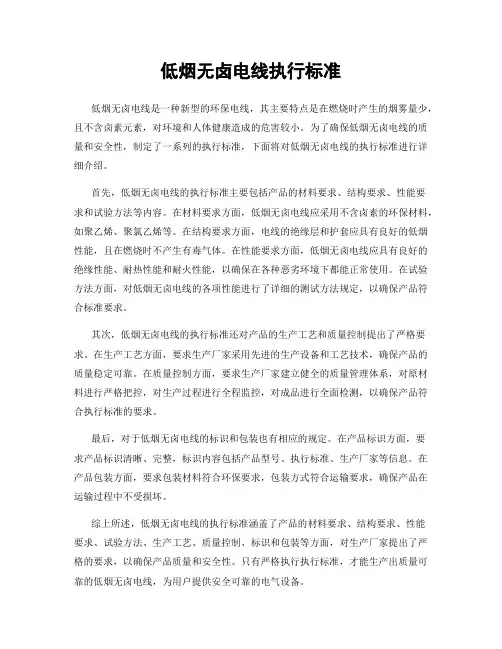

低烟无卤电线执行标准低烟无卤电线是一种新型的环保电线，其主要特点是在燃烧时产生的烟雾量少，且不含卤素元素，对环境和人体健康造成的危害较小。

为了确保低烟无卤电线的质量和安全性，制定了一系列的执行标准，下面将对低烟无卤电线的执行标准进行详细介绍。

首先，低烟无卤电线的执行标准主要包括产品的材料要求、结构要求、性能要求和试验方法等内容。

在材料要求方面，低烟无卤电线应采用不含卤素的环保材料，如聚乙烯、聚氯乙烯等。

在结构要求方面，电线的绝缘层和护套应具有良好的低烟性能，且在燃烧时不产生有毒气体。

在性能要求方面，低烟无卤电线应具有良好的绝缘性能、耐热性能和耐火性能，以确保在各种恶劣环境下都能正常使用。

在试验方法方面，对低烟无卤电线的各项性能进行了详细的测试方法规定，以确保产品符合标准要求。

其次，低烟无卤电线的执行标准还对产品的生产工艺和质量控制提出了严格要求。

在生产工艺方面，要求生产厂家采用先进的生产设备和工艺技术，确保产品的质量稳定可靠。

在质量控制方面，要求生产厂家建立健全的质量管理体系，对原材料进行严格把控，对生产过程进行全程监控，对成品进行全面检测，以确保产品符合执行标准的要求。

最后，对于低烟无卤电线的标识和包装也有相应的规定。

在产品标识方面，要求产品标识清晰、完整，标识内容包括产品型号、执行标准、生产厂家等信息。

在产品包装方面，要求包装材料符合环保要求，包装方式符合运输要求，确保产品在运输过程中不受损坏。

综上所述，低烟无卤电线的执行标准涵盖了产品的材料要求、结构要求、性能要求、试验方法、生产工艺、质量控制、标识和包装等方面，对生产厂家提出了严格的要求，以确保产品质量和安全性。

只有严格执行执行标准，才能生产出质量可靠的低烟无卤电线，为用户提供安全可靠的电气设备。

一、IEC60332-1、IEC60332-2和IEC60332-3为了评定线缆的阻燃性能优劣，国际电工委员会分别制定了IEC60332-1、IEC60332-2和IEC60332 -3三个标准。

IEC60332-1和IEC60332-2分别用来评定单根线缆按倾斜和垂直布放时的阻燃能力（国内对应GB12666.3和GB12666.4标准）。

IEC60332-3（国内对应GB12666.5-90）用来评定成束线缆垂直燃烧时的阻燃能力，相比之下成束线缆垂直燃烧时在阻燃能力的要求上要高得多。

◎IEC60332-1/BS4066-1阻燃等级（单根电线或电缆垂直燃烧测试Flame Test On Single Vertical I nsulated Wires/Cables）这是单根电缆的阻燃标准。

试验规定，一根60cm长的试样垂直固定在前壁开通的金属箱内，火焰长度175mm的丙烷燃烧器从距试样的上部固定端450mm的位置上火焰锥与电缆以45度角接触，如果试样燃烧损坏部分距离固定端下部不超过50mm，测试通过。

二、IEC60754-2IEC60754-2气体酸度测量（Corrosivity）这是IEC标准中针对燃烧气体腐蚀性的规范，此测试是量度在燃烧时物料所产生的卤酸气体酸度。

它通过水溶液的PH值和导电率来测定。

实验规定，燃烧炉预热到800℃，把一根内置试样的石英管推入炉内，同时开始记时。

在试样燃烧的前5分钟，每隔1分钟测一次PH值和电传导性能，接下来的25分钟每隔5分钟测一次。

一般无卤电缆材料的PH值会大于4.3，导电率小于10μs；PH值越少，即表示物料的卤酸气体酸度越高。

值得注意的是，当HCL含量大于2mg/g而小于5mg/g（即符合IEC60754-1的要求时），其水溶液的PH值亦小于4.3，即不符合IEC60754-2的要求。

三、IEC610343立方米烟雾测试，针对燃烧时产生烟雾做出的规范。

目前,中国公民对环境保护的需求在日益增加,这说明中国公民对自身生存环境的质量要求也越来越高。

低烟无卤阻燃电缆标准
低烟无卤阻燃电缆是一种特殊类型的电缆，通常在火灾情况下能够减少烟雾和有毒气体的释放，降低火灾对人员和环境的危害。

以下是一些相关的标准和规范，适用于低烟无卤阻燃电缆：
国际标准：
1. IEC 60754：这个国际标准规定了电缆或电线在燃烧时产生的气体酸度的测试方法。

2. IEC 61034：该标准规定了电缆或光缆在火焰作用下的烟密度的测试方法。

3. IEC 60332：这个标准规定了电缆在火焰作用下的垂直燃烧测试方法。

欧洲标准：
1. EN 50267：欧洲标准，用于评估燃烧电缆时产生的气体毒性。

2. EN 61034：欧洲标准，规定了电缆火焰传播时烟气的测试方法。

3. EN 60332：该标准规定了电缆在火焰作用下的垂直燃烧测试方法。

中国标准：
1. GB/T 19666：中国国家标准，涉及烟气和有毒气体排放的测试方法。

2. GB/T 18380.x：中国国家标准，用于评估电线电缆在火灾条件下的性能。

这些标准和规范旨在评估低烟无卤阻燃电缆在火灾情况下的性能，包括烟雾密度、有毒气体释放程度、火焰传播性能等。

这些测试方法和标准旨在确保这类电缆能够在火灾发生时减少烟雾和有毒气体的产生，保护人员的生命安全，并降低对环境的损害。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改无卤低烟阻燃耐火电缆技术规范(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process无卤低烟阻燃耐火电缆技术规范(通用版)1.总则1.1本技术规范是为用户工程提供额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃电力电缆而作的规定。

1.2本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运。

1.3供方提供的0.6/1kV交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。

1.4本技术规范是合同的主要技术文件之一，与合同具有同等的效力。

2.执行标准GB/T3048《电线电缆电性能试验方法》GB/T6995《电线电缆识别标志方法》GB/T8170《数字修约规则》GB50217《电力电缆工程设计规范》JB/T8137《电线电缆交货盘》GB/T3956《电缆的导体》GB/T19216《在火焰条件下电缆或光缆的线路完整性试验》GB/T18380《电缆和光缆在火焰条件下的燃烧试验》GB/T12706《额定电压1~35kV挤包绝缘电力电缆及附件》GB/T17650《取自电缆或光缆的材料燃烧时释出气体的试验方法》GB/T2951《电缆和光缆绝缘和护套材料通用试验方法》GB/T17651《电缆或光缆在特定条件下燃烧的烟密度测定》3.使用条件3.1运行条件系统标称电压U0/U0.6/1kV系统最高运行电压Um1.2kV系统频率50Hz系统接地方式中性点不直接接地系统或小电阻接地或消弧圈接地3.2运行要求电缆导体的额定运行温度90℃短路时电缆导体的最高温度250℃短路时间不超过5s电缆弯曲半径单芯：无铠装类电缆不小于20倍的电缆外径多芯：无铠装类电缆不小于15倍的电缆外径3.3运行环境条件海拔高度：≤1000m环境温度－15℃～+45℃相对湿度≤80%3.4敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。

大连宏晨线缆有限公司企业标准Q330801HC001-2008代替 : Q330801HC025-2006低烟无卤系列电缆前言为了适应市场实际需求,参照GB/T5023.3-2008/IEC60227-3:1997《额定电压450/750V以下聚氯乙烯绝缘电缆第3部分:固定布线用无护套电缆》标准制定了本标准。

本标准制定时，根据GB/T1.1-2009《标准化工作导则》第1部分：标准的结构和编写及GB/T20000.2-2009《标准化工作指南》第2部分：采用国际标准行编制。

本标准在实施过程中,将根据用户的意见予以完善和修订。

本标准由大连宏晨线缆有限公司负责起草本标准起草人: 王正涛、刘军、陈铮低烟无卤系列电缆、1 范围本标准规定了低烟无卤系列电缆的定义、技术要求、试验方法、标志、包装、运输及贮存。

本标准适用于低烟无卤系列电缆电力电缆、控制电缆、补偿电缆、计算机用（屏蔽）电缆、低烟无卤引接电缆、安装电缆（电线）。

本标准与后续标准一起使用。

2 规范性引用文件下列文件对于本标准的应用是必不可少的。

凡是注日期的引用标准，仅注日期的版本适用于本标准。

凡是不注日期的引用标准，其最新版本（包括所有的修改单）适用于本标准。

GB2900.10 电工术语电缆GB/T3953-2009 电工圆铜线GB4989-1994 热电偶用补偿导线GB4990 热电偶用补偿导线合金丝GB/T4910-2009 镀锡圆铜线GB/T9330-2008 塑料绝缘控制电缆GB/T5023.3-2008 聚氯乙烯绝缘电缆第3部分:固定布线用无护套电缆 GB/T6995-2008 电线电缆识别标志方法GB/T4909-2009 裸电线试验方法GB/T2952-2008 电缆外护套GB/T3082-2008 铠装电缆用镀锌低碳钢丝GB/T3956-2008 电缆的导体GB/T12706.1-4-2008 额定电压1KV到35KV挤包绝缘电力电缆及附件GB/T17650-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法GB/T17651-1998 电缆或光缆在特定条件下燃烧的烟密度测定GB/T8137-1999 电线电缆交货盘GB/T2951-2008 电缆和光缆绝缘和护套材料通用试验方法GB/T18380-2008 电缆在火焰条件下的燃烧试验GB/T19666-2005 阻燃和耐火电线电缆通则GB/T3048-2007 电线电缆电性能试验方法JB/T10696.7-2007 电线电缆机械和理化性能试验方法第7部分:抗撕试验JB/T7495-1994 热电偶补偿电缆YB/T024-1992 铠装电缆用钢带IEC60502-1997 额定电压1-30KV挤包绝缘电力电缆及附件BS5308 供内部安全系统用检测仪器电缆3 术语、定义3.1 阻燃 flame tetardance在规定试验条件下，试样被燃烧，在撤去火源后，火焰在试样上的蔓延仅在限定范围内并且自行熄灭的特性，即有阻止或延缓火焰发生或蔓延的能力。

低烟无卤阻燃电线工作温度低烟无卤阻燃电线工作温度1. 介绍低烟无卤阻燃电线是一种安全性能优异的电线材料，广泛应用于建筑、交通、电力等领域。

而电线在工作时的温度对其性能和寿命有着重要的影响。

本文将深入探讨低烟无卤阻燃电线的工作温度问题，为读者提供全面的了解和指导。

2. 工作温度的定义工作温度是指电线在正常使用过程中所能承受的最高温度。

在低烟无卤阻燃电线的制造过程中，会添加一系列的阻燃剂和抑烟剂，以提升其耐火性能和减少有害气体的释放。

而这些添加剂的性能会对电线的工作温度产生一定的影响。

3. 低烟无卤阻燃电线特点低烟无卤阻燃电线具有以下特点：- 低烟：在火灾发生时，低烟无卤阻燃电线不会产生大量烟雾，减少了人员的窒息和火灾扩散的风险。

- 无卤：无卤化合物是一种环保的电线材料，不会产生有害的气体，减少了对环境的污染。

- 阻燃：低烟无卤阻燃电线具有很好的耐火性能，在火灾发生时能有效阻止火势的蔓延，提供应急逃生时间。

4. 工作温度的重要性电线在正常使用时会受到电流的通过而产生热量，因此工作温度对其性能和寿命有着重要的影响。

如果电线的工作温度过高，可能导致电线绝缘层的老化、材料变形或电气性能下降；反之，如果工作温度过低，电线的导电性能可能会受到限制，影响电力传输效果。

5. 判断工作温度的方法判断低烟无卤阻燃电线的工作温度主要可以从以下几个方面来考虑： - 阻燃剂和抑烟剂的选择：不同的阻燃剂和抑烟剂有不同的工作温度范围，选择适合的配比可提升电线的工作温度。

- 材料的选择：低烟无卤阻燃电线通常使用聚烯烃或聚氨酯等材料，这些材料的工作温度范围也有所差异。

- 电线的结构设计：电线的结构设计对其工作温度有一定的影响，如选择合适的绝缘层材料、导体材料等。

6. 低烟无卤阻燃电线的工作温度范围低烟无卤阻燃电线的工作温度范围通常在-40℃至+90℃之间，具体工作温度取决于电线的材料、结构和使用环境等因素。

一般来说，低烟无卤阻燃电线可以满足大部分常见应用场景的需求。

4ቤተ መጻሕፍቲ ባይዱ阻燃电缆分类是按燃烧试样体积（含量）来分类，规定了燃烧炭化的高度不大于2.5米
5）阻燃电缆分级是按烟的毒性，烟的密度（最小透光率）%和耐腐蚀性[PH值、电导率（μS/mm)]来区分
Ⅰ级烟的密度透光率不小于80%；Ⅱ级烟的密度透光率不小于60%；
Ⅲ级烟的密度透光率不小于20%；Ⅳ级烟的密度无
6.阻燃电缆的储存运行
1）电缆的端头应密封；
2）电缆应避免露天存放，电缆盘不允许平放；
3）严禁从高处扔下装有电缆的电线盘，避免损伤电线电缆；
4）吊装阻燃电缆时，严禁几盘同时吊装；在车辆，船舶等运输工具上，电线电缆盘必须稳定放置，并用合适的方法固定，防止其相互碰撞或翻倒。
2）阻燃型1KV电力电缆标准：GB/T12706标准范围规格
3）阻燃型交联聚烯烃绝缘电线电缆标准：JB/10491标准范围规格
4.阻燃电缆适用范围
适用于具有较高阻燃要求的场所，比如城市高层建筑、电站、工矿企业、娱乐场所等，均应使用阻燃电缆。
5.阻燃电缆的标准特性
阻燃电缆除了应符合相应的电线电缆标准规定外，还应符合以下要求：
1）阻燃电缆，在规定的试验条件下，当试样燃烧，撤去试验火源后，火焰仅在一定范围内蔓延，且火焰残焰会在一定时间内能自行熄灭的电线电缆。
2）含卤类阻燃电缆（包括阻燃电缆、低卤低烟类阻燃电缆）
无卤低烟阻燃电缆与含卤阻燃电缆相比，有低腐蚀、低烟的优点；
3）在进行电线电缆敷设设计时，非阻燃电缆和阻燃电缆不可一起敷设，且不可将不同阻燃类别的阻燃电缆并列敷设。
国家规定阻燃电缆、低烟无卤耐火线缆的相关标准
1.执行标准：GA306.1-2007
公安部《阻燃及耐火电线电缆塑料绝缘阻燃及耐火电线电缆分级和要求第一部分：阻燃电缆
