高中物理《法拉第电磁感应定律 自感和涡流》典型题(精品答案)

2025年⾼考⼈教版物理⼀轮复习专题训练—法拉第电磁感应定律、⾃感和涡流(附答案解析)1．(2023·北京卷·5)如图所⽰，L是⾃感系数很⼤、电阻很⼩的线圈，P、Q是两个相同的⼩灯泡，开始时，开关S处于闭合状态，P灯微亮，Q灯正常发光，断开开关( )A．P与Q同时熄灭B．P⽐Q先熄灭C．Q闪亮后再熄灭D．P闪亮后再熄灭2．(2023·江苏卷·8)如图所⽰，圆形区域内有垂直纸⾯向⾥的匀强磁场，OC导体棒的O端位于圆⼼，棒的中点A位于磁场区域的边缘。

现使导体棒绕O点在纸⾯内逆时针转动。

O、A、C点电势分别为φO、φA、φC，则( )A．φO>φC B．φC>φAC．φO＝φA D．φO－φA＝φA－φC3．(2023·⼭东德州市模拟)如图甲所⽰，正⽅形虚线框为匀强磁场区域的边界，取垂直纸⾯向⾥为正⽅向，磁感应强度B随时间t变化的规律如图⼄所⽰。

匝数为n、半径为r的导线圈恰好处于虚线框的外接圆上，导线圈与电阻箱R1、定值电阻R2组成回路，回路中的其他电阻不计。

以下说法正确的是( )A．R2中的电流⽅向先向左，再向右B．回路中的电动势为C．t＝t0时刻，回路中的电流为零D．R1＝R2时，R1消耗的电功率最⼤4．(2023·⼴东⼴州市⼀模)如图甲所⽰为探究电磁驱动的实验装置。

某个铝笼置于U形磁体的两个磁极间，铝笼可以绕⽀点⾃由转动，其截⾯图如图⼄所⽰。

开始时，铝笼和磁体均静⽌，转动磁体，会发现铝笼也会跟着发⽣转动，下列说法正确的是( )A．铝笼是因为受到安培⼒⽽转动的B．铝笼转动的速度的⼤⼩和⽅向与磁体相同C．磁体从图⼄位置开始转动时，铝笼截⾯abcd中的感应电流的⽅向为a→d→c→b→a D．当磁体停⽌转动后，如果忽略空⽓阻⼒和摩擦阻⼒，铝笼将保持匀速转动5.(多选)(2023·辽宁沈阳市模拟)电⼦感应加速器基本原理如图所⽰，图甲的上、下两个电磁铁线圈中电流的⼤⼩、⽅向可以变化，产⽣的感⽣电场使真空室中的电⼦加速。

法拉第电磁感应定律自感和涡流1．(2019·宁波检测)穿过一个单匝线圈的磁通量始终保持每秒钟均匀地增加 2 Wb，则( )A．线圈中感应电动势每秒钟增加2 VB．线圈中感应电动势每秒钟减少2 VC．线圈中无感应电动势D．线圈中感应电动势保持不变答案：D2.如图，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈．下面说法正确的是( )A．闭合开关S时，A、B灯同时亮，且达到正常B．闭合开关S时，B灯比A灯先亮，最后一样亮C．闭合开关S时，A灯比B灯先亮，最后一样亮D．断开开关S时，A灯比B灯先熄灭解析：选B.由于自感的作用，闭合开关S时，B灯比A灯先亮，最后一样亮，选项A、C 错误、B正确；断开开关S时，L中产生自感电动势，A灯与B灯同时慢慢熄灭，选项D错误．3.(2019·湖州月考)1824年，法国科学家阿拉果完成了著名的“圆盘实验”．实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示．实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列说法不正确的是( )A．圆盘上产生了感应电动势B．圆盘内的涡电流产生的磁场导致磁针转动C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量未发生变化D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动解析：选D.当圆盘转动时，圆盘的半径切割磁针产生的磁场的磁感线，产生感应电动势，选项A正确；铜圆盘上存在许多小的闭合回路，当圆盘转动时，穿过小的闭合回路的磁通量发生变化，回路中产生感应电流，根据楞次定律，感应电流阻碍其相对运动，但抗拒不了相对运动，故磁针会随圆盘一起转动，但略有滞后，选项B正确；在圆盘转动过程中，磁针的磁场穿过整个圆盘的磁通量始终为零，选项C正确；圆盘中的自由电子随圆盘一起运动形成的电流的磁场方向沿圆盘轴线方向，会使磁针沿轴线方向偏转，选项D错误．4.(2019·台州质检)如图所示，蹄形磁铁的两极间，放置一个线圈abcd，磁铁和线圈都可以绕OO′转动，磁铁如图示方向转动时，线圈的运动情况是( )A ．俯视，线圈顺时针转动，转速与磁铁相同B ．俯视，线圈逆时针转动，转速与磁铁相同C ．线圈与磁铁转动方向相同，但转速小于磁铁转速D ．线圈静止不动解析：选C.本题“原因”是磁铁有相对线圈的运动，“效果”便是线圈要阻碍两者的相对运动，但线圈阻止不了磁铁的运动，线圈只好跟着磁铁同向转动，但转速小于磁铁转速，如果二者转速相同，就没有相对运动，线圈就不会转动，故选项C 正确．5．小明同学设计了一个“电磁天平”，如图甲所示，等臂天平的左臂为挂盘，右臂挂有矩形线圈，两臂平衡．线圈的水平边长L ＝0.1 m ，竖直边长H ＝0.3 m ，匝数为N 1.线圈的下边处于匀强磁场内，磁感应强度B 0＝1.0 T ，方向垂直线圈平面向里．线圈中通有可在0～2.0 A 范围内调节的电流I .挂盘放上待测物体后，调节线圈中电流使天平平衡，测出电流即可测得物体的质量．(重力加速度取g ＝10 m/s 2)(1)为使电磁天平的量程达到0.5 kg ，线圈的匝数N 1至少为多少？(2)进一步探究电磁感应现象，另选N 2＝100匝、形状相同的线圈，总电阻R ＝10 Ω.不接外电流，两臂平衡．如图乙所示，保持B 0不变，在线圈上部另加垂直纸面向外的匀强磁场，且磁感应强度B 随时间均匀变大，磁场区域宽度d ＝0.1 m ．当挂盘中放质量为0.01 kg 的物体时，天平平衡，求此时磁感应强度的变化率ΔB Δt. 解析：(1)线圈受到安培力F ＝N 1B 0IL天平平衡mg ＝N 1B 0IL代入数据得N 1＝25匝．(2)由电磁感应定律得E ＝N 2ΔΦΔt 即E ＝N 2ΔB ΔtLd 由欧姆定律得I ′＝E R线圈受到安培力F ′＝N 2B 0I ′L天平平衡m ′g ＝N 22B 0ΔB Δt ·dL 2R 代入数据可得ΔB Δt＝0.1 T/s. 答案：(1)25匝 (2)0.1 T/s6．(2019·浙江选考十校联盟)有人设计了一种可测速的跑步机．测速原理如图所示，该机底面固定有间距为L 、长度为d 的平行金属电极．电极间充满磁感应强度为B 、方向垂直纸面向里的匀强磁场，理想电压表和电阻R 并联后接在电极的两端．绝缘橡胶带上固定有间距为d 的平行细金属条，橡胶带在电动机带动下运动时，金属条将随着橡胶带进入磁场区域，金属条跟电极接触良好，金属条的电阻均为r ，其他部分的电阻均可忽略不计．(1)写出橡胶带运动速度v 跟电压表示数U 之间的表达式；(2)橡胶带以速度v 1匀速运动时，每根金属条穿过磁场区域克服安培力做的功；(3)关闭电动机，运动员在跑步机上跑步时对橡胶带的静摩擦力也可以带动橡胶带运动，这种跑步机被称为机械式跑步机．假定橡胶带在此种情况下运动时受到的机械阻力跟速度的平方成正比，即f ＝kv 2，k 为比例常数，并且运动员消耗的体能全部用来维持橡胶带匀速运动．求橡胶带以速度v 2匀速运动时运动员消耗的功率．解析：(1)金属条做切割磁感线运动产生的电动势大小为E ＝BLv ，回路中的电流大小为I ＝E R ＋r 电压表的示数U ＝IR解得v ＝（R ＋r ）U BLR. (2)金属条中的电流I 1＝BLv 1R ＋r金属条受的安培力大小F 1＝BI 1L金属条克服安培力做功W ＝F 1d 解得W ＝B 2L 2dv 1R ＋r. (3)运动员对橡胶带的摩擦力大小F ＝f ＋F 2其中f ＝kv 22金属条受的安培力大小F 2＝BI 2L ＝B 2L 2v 2R ＋r运动员消耗的最小功率P ＝Fv 2＝(f ＋F 2)v 2解得P ＝v 22⎝ ⎛⎭⎪⎫kv 2＋B 2L 2R ＋r . 答案：见解析【课后达标检测】一、选择题1.(2019·浙江十校联考)如图所示，电源的电动势为E 、内阻r 不能忽略．A 、B 是两个相同的小灯泡，L 是一个自感系数相当大的线圈．关于这个电路的以下说法正确的是( )A ．开关闭合到电路中电流稳定的时间内，A 灯立刻亮，而后逐渐变暗，最后亮度稳定B ．开关闭合到电路中电流稳定的时间内，B 灯立刻亮，而后逐渐变暗，最后亮度稳定C ．开关由闭合到断开瞬间，A 灯闪亮一下再熄灭D ．开关由闭合到断开瞬间，电流自左向右通过A 灯答案：A2．(2019·温州八校联考)如图所示的四个选项中，虚线上方空间都存在方向垂直纸面向里的匀强磁场．A 、B 中的导线框为正方形，C 、D中的导线框为直角扇形．各导线框均绕垂直纸面轴O 在纸面内匀速转动，转动方向如箭头所示，转动周期均为T .从线框处于图示位置时开始计时，以在OP 边上从P 点指向O 点的方向为感应电流i 的正方向．则在如图所示的四个情景中，产生的感应电流i 随时间t 的变化规律如图正确的是( )答案：C3．(2019·金华调研)物理课上，老师做了一个奇妙的实验，如图所示，A 是由铜片和绝缘细杆组成的摆，其摆平面通过电磁铁的两极之间，当绕在电磁铁上的线圈未通电时，铜片可以自由摆动，要经过较长时间才会停下来．当线圈通电时，铜片迅速停止摆动．以下四个选项中与此原理类似的是( )A ．微安表表头在运输时应该把两个接线柱连在一起，以阻碍表针相对表盘的摆动B ．电动机等大功率用电器的开关最好使用油浸开关，避免开关断开时出现电火花C ．法拉第利用电磁感应的原理制成的第一台圆盘发电机D ．通电导线与磁体通过磁场发生相互作用答案：A4．(2019·丽水检测)如图所示，半径为r 的金属圆盘在垂直于盘面的匀强磁场B 中，绕O 轴以角速度ω沿逆时针方向匀速转动，则通过电阻R 的电流的方向和大小是(金属圆盘的电阻不计，R 左侧导线与圆盘边缘接触，右侧导线与圆盘中心接触)( )A ．由c 到d ，I ＝Br 2ωRB ．由d 到c ，I ＝Br 2ωRC ．由c 到d ，I ＝Br 2ω2RD ．由d 到c ，I ＝Br 2ω2R解析：选D.由右手定则判定通过电阻R 的电流的方向是由d 到c ；而金属圆盘产生的感应电动势E ＝12Br 2ω，所以通过电阻R 的电流大小是I ＝Br 2ω2R，选项D 正确．5．(2019·浙江名校联盟联合测试)如图，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B 0.使该线框从静止开始绕过圆心O 、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流．现使线框保持图中所示位置，磁感应强度大小随时间线性变化．为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率ΔB Δt的大小应为( ) A.4ωB 0π B.2ωB 0π C.ωB 0π D.ωB 02π 解析：选C.设圆的半径为L ，电阻为R ，当线框以角速度ω匀速转动时产生的感应电动势E 1＝12B 0ωL 2.当线框不动，而磁感应强度随时间变化时E 2＝12πL 2ΔB Δt ，由E 1R ＝E 2R 得12B 0ωL 2＝12πL 2ΔB Δt ，即ΔB Δt ＝ωB 0π，故C 正确．6.如图所示，正方形闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s 时间拉出，外力所做的功为W 1；第二次用0.9 s 时间拉出，外力所做的功为W 2，则( )A ．W 1＝13W 2 B ．W 1＝W 2C ．W 1＝3W 2D ．W 1＝9W 2解析：选C.设正方形边长为L ，导线框的电阻为R ，则导体切割磁感线的边长为L ，运动距离为L ，W ＝E 2R t ＝B 2L 2v 2R ·L v ＝B 2L 3v R ＝B 2L 4Rt，可知W 与t 成反比，W 1＝3W 2.选C. 7.(2019·浙江东、北名校联考)如图，金属棒ab 置于水平放置的U 形光滑导轨上，在ef 右侧存在有界匀强磁场B ，磁场方向垂直导轨平面向下，在ef 左侧的无磁场区域cdef 内有一半径很小的金属圆环L ，圆环与导轨在同一平面内．当金属棒ab 在水平恒力F 作用下从磁场左边界ef处由静止开始向右运动后( )A ．圆环L 有收缩趋势，圆环内产生的感应电流变大B ．圆环L 有收缩趋势，圆环内产生的感应电流变小C ．圆环L 有扩张趋势，圆环内产生的感应电流变大D ．圆环L 有扩张趋势，圆环内产生的感应电流变小解析：选B.由于金属棒ab 在恒力F 的作用下向右运动，则abdc 回路中产生逆时针方向的感应电流，则在圆环处产生垂直于环面向外的磁场，随着金属棒向右加速运动，穿过圆环的磁通量将增大，依据楞次定律可知，圆环将有收缩的趋势以阻碍穿过圆环的磁通量增大；又由于金属棒向右运动的加速度减小，单位时间内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小．8.如图所示，两根光滑的平行金属导轨竖直放置在匀强磁场中，磁场和导轨平面垂直，金属杆ab 与导轨接触良好可沿导轨滑动，开始时开关S 断开，当ab杆由静止下滑一段时间后闭合S ，则从S 闭合开始计时，ab 杆的速度v 与时间t的关系图象不可能正确的是( )解析：选B.若ab 杆速度为v 时，S 闭合，则ab 杆中产生的感应电动势E ＝BLv ，ab 杆受到的安培力F ＝B 2L 2v R，如果安培力等于ab 杆的重力，则ab 杆匀速运动，A 项正确；如果安培力小于ab 杆的重力，则ab 杆先加速最后匀速，C 项正确；如果安培力大于ab 杆的重力，则ab 杆先减速最后匀速，D 项正确；ab 杆不可能匀加速运动，B 项错误．9．(多选)半径为a 、右端开小口的导体圆环和长为2a 的导体直杆，单位长度电阻均为R 0.圆环水平固定放置，整个内部区域分布着垂直纸面向里的匀强磁场，磁感应强度为B .直杆在圆环上以速度v 平行于直径CD 向右做匀速直线运动，直杆始终有两点与圆环良好接触，从圆环中心O 开始，直杆的位置由θ确定，如图所示．则( )A ．θ＝0时，直杆产生的电动势为2BavB ．θ＝π3时，直杆产生的电动势为3BavC ．θ＝0时，直杆受的安培力大小为2B 2av （π＋2）R 0D ．θ＝π3时，直杆受的安培力大小为3B 2av （5π＋3）R 0解析：选AD.当θ＝0时，直杆切割磁感线的有效长度l 1＝2a ，所以直杆产生的电动势E 1＝Bl 1v ＝2Bav ，选项A 正确；此时直杆上的电流I 1＝E 1（πa ＋2a ）R 0＝2Bv （π＋2）R 0，直杆受到的安培力大小F 1＝BI 1l 1＝4B 2av （π＋2）R 0，选项C 错误；当θ＝π3时，直杆切割磁感线的有效长度l 2＝2a cos π3＝a ，直杆产生的电动势E 2＝Bl 2v ＝Bav ，选项B 错误；此时直杆上的电流I 2＝E 2（2πa －2πa 6＋a ）R 0＝3Bv （5π＋3）R 0，直杆受到的安培力大小F 2＝BI 2l 2＝3B 2av （5π＋3）R 0，选项D 正确．10．(多选)如图所示，一导线弯成半径为a 的半圆形闭合回路．虚线MN 右侧有磁感应强度为B 的匀强磁场，方向垂直于回路所在的平面．回路以速度v 向右匀速进入磁场，直径CD 始终与MN 垂直．从D 点到达边界开始到C 点进入磁场为止，下列结论正确的是( )A ．感应电流方向不变B ．CD 段直导线始终不受安培力C ．感应电动势最大值E m ＝BavD ．感应电动势平均值E －＝πBav解析：选AC.由楞次定律可知，感应电流方向不变，A 正确；CD 段直导线始终受到安培力，B 错误；感应电动势最大值即为切割磁感线等效长度最大时的电动势，故E m ＝Bav ，C 正确；E －＝ΔΦΔt① ΔΦ＝B ·12πa 2② Δt ＝2a v③ 由①②③式得E －＝14πBav ，D 错误． 二、非选择题11．(2019·湖州质检)某同学设计一个发电测速装置，工作原理如图所示．一个半径为R ＝0.1 m 的圆形金属导轨固定在竖直平面上，一根长为R 的金属棒OA ，A 端与导轨接触良好，O 端固定在圆心处的转轴上．转轴的左端有一个半径为r ＝R 3的圆盘，圆盘和金属棒能随转轴一起转动．圆盘上绕有不可伸长的细线，下端挂着一个质量为m ＝0.5 kg 的铝块．在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B ＝0.5 T ．a 点与导轨相连，b 点通过电刷与O 端相连．测量a 、b 两点间的电势差U 可算得铝块速度．铝块由静止释放，下落h ＝0.3 m 时，测得U ＝0.15 V ．(细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g ＝10 m/s 2)(1)测U 时，与a 点相接的是电压表的“正极”还是“负极”？(2)求此时铝块的速度大小．(3)求此下落过程中铝块机械能的损失．解析：(1)由右手定则知，金属棒产生的感应电动势的方向由O →A ，故A 端电势高于O 端电势，与a 点相接的是电压表的“正极”．(2)由电磁感应定律得U ＝E ＝ΔΦΔt， ΔΦ＝12BR 2Δθ， U ＝12B ωR 2，v ＝r ω＝13ωR ，所以v ＝2U 3BR＝2 m/s. (3)ΔE ＝mgh －12mv 2. 代入数据得ΔE ＝0.5 J.答案：(1)正极 (2)2 m/s (3)0.5 J12．(2016·10月浙江选考)为了探究电动机转速与弹簧伸长量之间的关系，小明设计了如图所示的装置．半径为l 的圆形金属导轨固定在水平面上，一根长也为l 、电阻为R 的金属棒ab 一端与导轨接触良好，另一端固定在圆心处的导电转轴OO ′上，由电动机A 带动旋转．在金属导轨区域内存在垂直于导轨平面，大小为B 1、方向竖直向下的匀强磁场．另有一质量为m 、电阻为R 的金属棒cd 用轻质弹簧悬挂在竖直平面内，并与固定在竖直平面内的“U ”形导轨保持良好接触，导轨间距为l ，底部接阻值也为R 的电阻，处于大小为B 2、方向垂直导轨平面向里的匀强磁场中．从圆形金属导轨引出导线和通过电刷从转轴引出导线经开关S 与“U ”形导轨连接．当开关S 断开，棒cd 静止时，弹簧伸长量为x 0；当开关S 闭合，电动机以某一转速匀速转动，棒cd 再次静止时，弹簧伸长量变为x (不超过弹性限度)．不计其余电阻和摩擦等阻力，求此时：(1)通过棒cd 的电流I cd ；(2)电动机对该装置的输出功率P ；(3)电动机转动角速度ω与弹簧伸长量x 之间的函数关系．解析：(1)S 断开，cd 棒静止有mg ＝kx 0S 闭合，cd 棒静止时受到的安培力F ＝I cd B 2lcd 棒静止有mg ＋I cd B 2l ＝kx得：I cd ＝mg （x －x 0）B 2lx 0. (2)回路总电阻：R 总＝R ＋12R ＝32R . 总电流：I ＝2mg （x －x 0）B 2lx 0由能量守恒，得P ＝I 2R 总＝6m 2g 2R （x －x 0）2B 22l 2x 20.(3)由法拉第电磁感应定律：E ＝ΔΦΔt ＝12B 1ωl 2 回路总电流：I ＝B 1ωl 23Rω＝6mgR （x －x 0）B 1B 2l 3x 0. 答案：见解析。

法拉第电磁感应定律 自感和涡流1. 高考真题考点分布题型考点考查考题统计选择题法拉第电磁感应定律2024年浙江卷选择题自感电动势2024年北京卷2. 命题规律及备考策略【命题规律】高考对法拉第电磁感应定律的考查非常频繁，大多以选择题和计算题的形式考查，难度上选择题一般较为简单，计算题多结合电路、动力学能量动量，题目总体难度较大。

【备考策略】1.理解和掌握法拉第电磁感应定律。

2.会求感生电动势和动生电动势。

3.理解自感、涡流、电磁驱动和电磁阻尼【命题预测】重点关注动生电动势和感生电动势在电路中大小的求解问题。

一、法拉第电磁感应定律1．感应电动势(1)概念：在电磁感应现象中产生的电动势。

(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关。

(3)方向判断：感应电动势的方向用楞次定律或右手定则判断。

2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。

(2)公式：E ＝n ΔΦΔt，其中n 为线圈匝数。

(3)感应电流与感应电动势的关系：遵守闭合电路的欧姆定律，即I ＝E R ＋r。

3．导体切割磁感线的情形(1)若B 、l 、v 相互垂直，则E ＝Blv 。

(2)v ∥B 时，E ＝0。

(3)l 为导体切割磁感线的有效长度，示例如图所示。

二、自感、涡流1．自感现象(1)概念：当一个线圈中的电流变化时，它所产生的变化的磁场在线圈本身激发出感应电动势，这种现象称为自感。

(2)自感电动势①定义：由于自感而产生的感应电动势叫作自感电动势。

②表达式：E ＝L ΔIΔt 。

(3)自感系数L①相关因素：与线圈的大小、形状、匝数以及是否有铁芯有关。

②单位：亨利(H)，1 mH ＝10－3 H ，1 μH ＝10－6 H 。

2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生感应电流，这种电流像水的漩涡，所以叫涡流。

考点一 法拉第电磁感应定律1.内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。

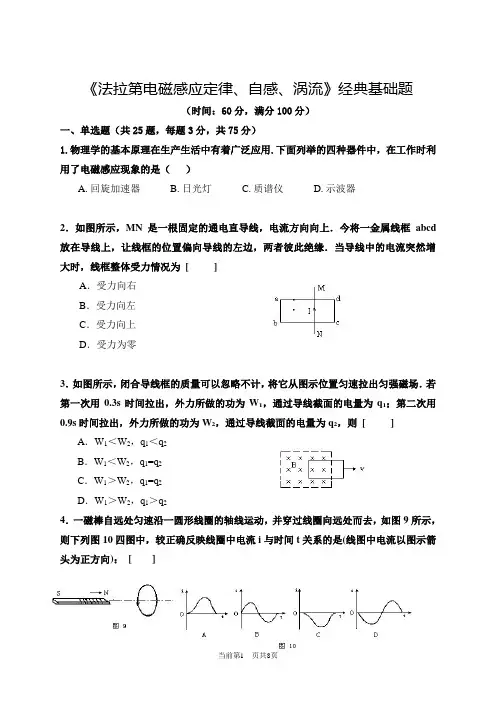

《法拉第电磁感应定律、自感、涡流》经典基础题（时间：60分，满分100分）一、单选题（共25题，每题3分，共75分）1.物理学的基本原理在生产生活中有着广泛应用.下面列举的四种器件中，在工作时利用了电磁感应现象的是（）A.回旋加速器B.日光灯C.质谱仪D.示波器2．如图所示，MN是一根固定的通电直导线，电流方向向上．今将一金属线框abcd 放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘．当导线中的电流突然增大时，线框整体受力情况为[ ]A．受力向右B．受力向左C．受力向上D．受力为零3．如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用0.3s时间拉出，外力所做的功为W1，通过导线截面的电量为q1；第二次用0.9s时间拉出，外力所做的功为W2，通过导线截面的电量为q2，则[ ]A．W1＜W2，q1＜q2B．W1＜W2，q1=q2C．W1＞W2，q1=q2D．W1＞W2，q1＞q24．一磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如图9所示，则下列图10四图中，较正确反映线圈中电流i与时间t关系的是(线图中电流以图示箭头为正方向)：[ ]5、一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则（）A.E=B1vb，且A点电势低于B点电势B.E=B1vb，且A点电势高于B点电势C.E=B2vb，且A点电势低于B点电势D.E=B2vb，且A点电势高于B点电势6．如图11所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域．从BC边进入磁场区开始计时，到A点离开磁场区止的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是如图12所示中的[ ]7．如图13所示，A、B、C为三只相同的灯泡，额定电压均大于电源电动势，电源内阻不计，L是一个直流电阻不计、自感系数较大的电感器．先将K1、K2合上，然后突然打开K2．已知在此后过程中各灯均无损坏，则以下说法中正确的是[ ] A．C灯亮度保持不变B．C灯闪亮一下后逐渐恢复到原来的亮度C．B灯的亮度不变D．B灯后来的功率是原来的一半8．金属杆a b水平放置在某高处，当它被平抛进入方向坚直向上的匀强磁场中时(如图14所示)，以下说法中正确的是[ ]A．运动过程中感应电动势大小不变，且U a＞U bB．运动过程中感应电动势大小不变，且U a＜U bC．由于速率不断增大，所以感应电动势不断变大，且U a＞U bD．由于速率不断增大，所以感应电动势不断变大，且U a＜U b9．关于感应电动势大小的下列说法中，正确的是[ ]A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B．线圈中磁通量越大，产生的感应电动势一定越大C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D．线圈中磁通量变化越快，产生的感应电动势越大10．如图4所示，圆环a和圆环b半径之比为2∶1，两环用同样粗细的、同种材料的导线连成闭合回路，连接两圆环电阻不计，匀强磁场的磁感强度变化率恒定，则在a环单独置于磁场中和b环单独置于磁场中两种情况下，M、N两点的电势差之比为[ ]A．4∶1 B．1∶4C．2∶1 D．1∶211．如图5所示，相距为l，在足够长度的两条光滑平行导轨上，平行放置着质量和电阻均相同的两根滑杆ab和cd，导轨的电阻不计，磁感强度为B的匀强磁场的方向垂直于导轨平面竖直向下，开始时，ab和cd都处于静止状态，现ab杆上作用一个水平方向的恒力F，下列说法中正确的是[ ]A．cd向左运动B．cd向右运动C．ab和cd均先做变加速运动，后作匀速运动D．ab和cd均先做匀加速运动，后作匀速运动12．如图6所示，PQRS为一正方形导线框，它以恒定速度向右进入以MN为边界的匀强磁场，磁场方向垂直线框平面，MN线与线框的边成45°角，E、F分别为PS和PQ的中点，关于线框中的感应电流A．当E点经过边界MN时，感应电流最大B．当P点经过边界MN时，感应电流最大C．当F点经过边界MN时，感应电流最大D．当Q点经过边界MN时，感应电流最大13．如图7所示，平行金属导轨的间距为d，一端跨接一阻值为R的电阻，匀强磁场的磁感应强度为B，方向垂直于平行轨道所在平面。
