SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。
相同电子参数的元件可能有不同的封装类型。
厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。
由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。
1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。
元件的散热部分可能由金属组成。
元件的引脚分为有铅和无铅区别。
2、SMT封装图示索引以公司内部产品所用元件为例，如下图示：3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。
而且BGA 不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。
2、DIL(dual in-line)：DIP的别称(见DIP)。
欧洲半导体厂家多用此名称。
3、DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。
DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。
引脚中心距2.54mm，引脚数从6到64。
封装宽度通常为15.2mm。
有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。
但多数情况下并不加区分，只简单地统称为DIP。
4、Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。
TO-252（贴片）三极管封装形式SOT-23-3L示意图[ 发布日期:2013-01-08 08:50:57 | 浏览:12264次] 1、三极管封装形式SOT-23-3L实物拍摄图：2、三极管SOT-23-3L封装工艺尺寸示意图：三极管封装形式SOT-23-5L示意图[ 发布日期:2013-01-08 08:52:23 | 浏览:8562次] 1、三极管封装形式SOT-23-5L实物拍摄图：2、三极管SOT-23-5L封装工艺尺寸示意图：三极管封装形式SOT-23示意图[ 发布日期:2013-01-08 08:53:50 | 浏览:3520次] 1、三极管封装形式SOT-23实物拍摄图：2、三极管SOT-23封装工艺尺寸示意图：三极管封装形式SOT-89-3L示意图[ 发布日期:2013-01-08 08:54:38 | 浏览:4673次] 1、三极管封装形式SOT-89-3L实物拍摄图：2、三极管SOT-89-3L封装工艺尺寸示意图：三极管封装形式SOT-89示意图[ 发布日期:2013-01-08 08:55:18 | 浏览:5076次] 1、三极管封装形式SOT-89实物拍摄图：2、三极管SOT-89封装工艺尺寸示意图：[ 发布日期:2013-01-10 09:28:21 | 浏览:7542次] 1、三极管封装形式SOT-223实物拍摄图：2、三极管SOT-223封装工艺尺寸示意图：[ 发布日期:2013-01-10 09:30:53 | 浏览:4918次] 1、三极管封装形式SOT-323实物拍摄图：2、三极管SOT-323封装工艺尺寸示意图：[ 发布日期:2013-01-10 09:34:00 | 浏览:6057次]1、三极管封装形式SOT-363实物拍摄图：2、三极管SOT-363封装工艺尺寸示意图：三极管封装形式SOT-523示意图文解说[ 发布日期:2013-01-10 09:35:53 | 浏览:7585次]1、三极管封装形式SOT-523实物拍摄图：2、三极管SOT-523封装工艺尺寸示意图：[ 发布日期:2013-01-10 09:37:11 | 浏览:9144次] 1、三极管封装形式SOT-563实物拍摄图：2、三极管SOT-563封装工艺尺寸示意图：[ 发布日期:2013-01-16 09:03:04 | 浏览:22038次] 1、三极管封装形式TO-92实物拍摄图：2、三极管TO-92封装工艺尺寸示意图：[ 发布日期:2013-01-16 09:04:09 | 浏览:6694次] 1、三极管封装形式TO-92L实物拍摄图：2、三极管TO-92L封装工艺尺寸示意图：三极管封装形式TO-92MOD封装尺寸图文解说[ 发布日期:2013-01-16 09:05:10 | 浏览:7041次]1、三极管封装形式TO-92MOD实物拍摄图：2、三极管TO-92MOD封装工艺尺寸示意图：[ 发布日期:2013-01-16 09:06:07 | 浏览:6583次] 1、三极管封装形式TO-92S实物拍摄图：2、三极管TO-92S封装工艺尺寸示意图：[ 发布日期:2013-01-16 09:07:02 | 浏览:18653次] 1、三极管封装形式TO-126实物拍摄图：2、三极管TO-126封装工艺尺寸示意图：[ 发布日期:2013-01-19 09:38:25 | 浏览:6661次] 1、三极管封装形式TO-126C实物拍摄图：2、三极管TO-126C封装工艺尺寸示意图：[ 发布日期:2013-01-19 09:41:54 | 浏览:23506次] 1、三极管封装形式TO-220F实物拍摄图：2、三极管TO-220F封装工艺尺寸示意图：[ 发布日期:2013-01-19 09:42:55 | 浏览:13366次] 1、三极管封装形式TO-251实物拍摄图：2、三极管TO-251封装工艺尺寸示意图：三极管封装形式TO-252-2L封装尺寸图文解说[ 发布日期:2013-01-19 09:43:56 | 浏览:11860次]1、三极管封装形式TO-252-2L实物拍摄图：2、三极管TO-252-2L封装工艺尺寸示意图：[ 发布日期:2013-07-12 18:05:56 | 浏览:8344次] 1、三极管封装形式TO-220实物拍摄图：2、三极管TO-220封装工艺尺寸示意图：[ 发布日期:2013-07-12 18:07:27 | 浏览:7375次] 1、三极管封装形式TO-252实物拍摄图：2、三极管TO-252封装工艺尺寸示意图：。

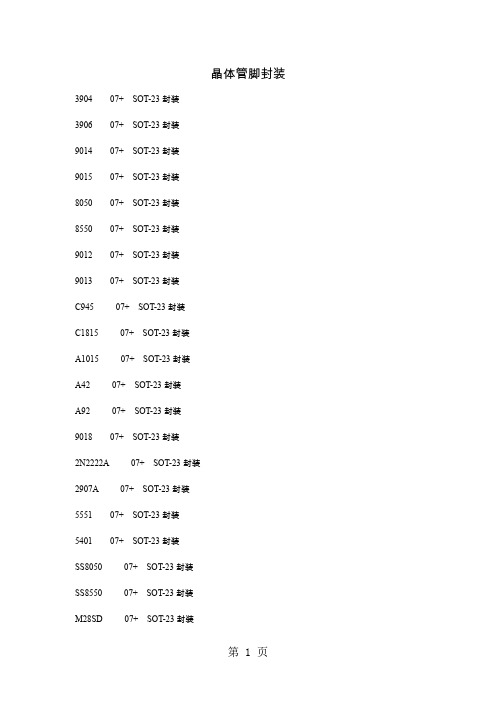

晶体管脚封装3904 07+ SOT-23封装3906 07+ SOT-23封装9014 07+ SOT-23封装9015 07+ SOT-23封装8050 07+ SOT-23封装8550 07+ SOT-23封装9012 07+ SOT-23封装9013 07+ SOT-23封装C945 07+ SOT-23封装C1815 07+ SOT-23封装A1015 07+ SOT-23封装A42 07+ SOT-23封装A92 07+ SOT-23封装9018 07+ SOT-23封装2N2222A 07+ SOT-23封装2907A 07+ SOT-23封装5551 07+ SOT-23封装5401 07+ SOT-23封装SS8050 07+ SOT-23封装SS8550 07+ SOT-23封装M28SD 07+ SOT-23封装BA V99LT1 07+ SOT-23封装MMBD4148 07+ SOT-23封装BA T54A 07+ SOT-23封装BA T54C 07+ SOT-23封装BA T54S 07+ SOT-23封装2SC2712 07+ SOT-23封装BC807 07+ SOT-23封装BC808 07+ SOT-23封装BC817 07+ SOT-23封装KTC3265 07+ SOT-23封装KTC3875 07+ SOT-23封装MMBT4401LT1 07+ SOT-23封装tl431 23MMBT4403LT1 07+ SOT-23封装A1395 07+ TO-220封装D880 07+ TO-220封装B834 07+ TO-220封装13003 07+ TO-220封装13005 07+ TO-220封装13007 07+ TO-220封装13009 07+ TO-220封装C5027 07+ TO-220封装TIP31 07+ TO-220封装TIP41 07+ TO-220封装TIP42 07+ TO-220封装TIP122 07+ TO-220封装TIP127 07+ TO-220封装KSA940 07+ TO-220封装KSC2073 07+ TO-220封装BU406 07+ TO-220封装A1015 07+ TO-92封装A1266 07+ TO-92封装A1270 07+ TO-92封装A1271 07+ TO-92封装A1273 07+ TO-92封装A1300 07+ TO-92封装A1316 07+ TO-92封装A1625 07+ TO-92封装a44A42 07+ TO-92封装2SA56A562 07+ TO-92封装A608 07+ TO-92封装A608S 07+ TO-92封装A673 07+ TO-92封装A708 07+ TO-92封装A733 07+ TO-92封装A92 07+ TO-92封装A950 07+ TO-92封装A970 07+ TO-92封装B564 07+ TO-92封装B772 07+ TO-92封装C1008 100-200 07+ TO-92封装C1627A 07+ TO-92封装C1674 07+ TO-92封装C1675 07+ TO-92封装C1815 07+ TO-92封装C1923 07+ TO-92封装C1959 07+ TO-92封装C2019 07+ TO-92封装C2120 07+ TO-92封装C2216 07+ TO-92封装C2240 07+ TO-92封装C3192 07+ TO-92封装C3198 07+ TO-92封装C3200 07+ TO-92封装C3203 07+ TO-92封装C3279 07+ TO-92封装C3355 07+ TO-92封装C380 07+ TO-92封装C388 07+ TO-92封装C5344 07+ TO-92封装C5345 07+ TO-92封装C536 07+ TO-92封装C945 07+ TO-92封装D1146 07+ TO-92封装D1616 07+ TO-92封装D471 07+ TO-92封装D882 07+ TO-92封装D965 07+ TO-92封装BC327 07+ TO-92封装BC328 07+ TO-92封装BC337 07+ TO-92封装BC338 07+ TO-92封装BC368 07+ TO-92封装BC369 07+ TO-92封装BC546 07+ TO-92封装BC548 07+ TO-92封装BC549 07+ TO-92封装BC556 07+ TO-92封装BC557 07+ TO-92封装BC558 07+ TO-92封装BC559 07+ TO-92封装BC560 07+ TO-92封装BC635 07+ TO-92封装BC639 07+ TO-92封装KSP10 07+ TO-92封装KSP13 07+ TO-92封装KSP44 07+ TO-92封装KSP56 07+ TO-92封装KSP94 07+ TO-92封装MPSA06 07+ TO-92封装M28S 07+ TO-92封装2N2222 07+ TO-92封装2N2907 07+ TO-92封装2N3904 07+ TO-92封装2N3906 07+ TO-92封装2N4401 07+ TO-92封装2N5401 07+ TO-92封装2N5551 07+ TO-92封装97a68050S 07+ TO-92封装8550S 07+ TO-92封装S8050 07+ TO-92封装S8550 07+ TO-92封装S9011 07+ TO-92封装S9012 07+ TO-92封装S9013 07+ TO-92封装S9014 07+ TO-92封装S9015 07+ TO-92封装S9018 07+ TO-92封装8050SS 07+ TO-92封装8550SS 07+ TO-92封装SS8050 07+ TO-92封装en4004 直en4148 直SS855013001 07+ TO-92封装13002 07+ TO-92封装13003 07+ TO-92封装BF422 07+ TO-92封装tl431 铁脚 92tl431 铜脚 92BF423 07+ TO-92封装B772 07+ TO-126封装D882 07+ TO-126封装BD434 07+ TO-126封装BD435 07+ TO-126封装BD436 07+ TO-126封装BD437 07+ TO-126封装BD438 07+ TO-126封装13002 07+ TO-126封装13003 07+ TO-126封装C1162 07+ TO-126封装C2611 07+ TO-126封装C2688 07+ TO-126封装C3502 07+ TO-126封装D668 07+ TO-126封装D669 07+ TO-126封装A683 07+ TO-92L封装A684 07+ TO-92L封装A1020 07+ TO-92L封装A1023 07+ TO-92L封装A1160 07+ TO-92L封装A1273 07+ TO-92L封装A928 07+ TO-92L封装A966 07+ TO-92L封装B647 07+ TO-92L封装B740 07+ TO-92L封装B764 07+ TO-92L封装B772 07+ TO-92L封装B892 07+ TO-92L封装C1027 07+ TO-92L封装C1383 07+ TO-92L封装C1384 07+ TO-92L封装C2060 07+ TO-92L封装C2229 07+ TO-92L封装C2235 07+ TO-92L封装C2236 07+ TO-92L封装C2328 07+ TO-92L封装C2383 07+ TO-92L封装C2482 07+ TO-92L封装C2655 07+ TO-92L封装C3205 07+ TO-92L封装D400 07+ TO-92L封装D468 07+ TO-92L封装D667 07+ TO-92L封装D882 07+ TO-92L封装H5609 07+ TO-92L封装H5610 07+ TO-92L封装A1048 07+ TO-92S封装A1175 07+ TO-92S封装A1267 07+ TO-92S封装A1309 07+ TO-92S封装A1585 07+ TO-92S封装A933 07+ TO-92S封装C1740 07+ TO-92S封装C2058 07+ TO-92S封装C2458 07+ TO-92S封装C2668 07+ TO-92S封装C2785 07+ TO-92S封装C3195 07+ TO-92S封装C3199 07+ TO-92S封装C4115 07+ TO-92S封装M28S 28S SOT-23双极晶体管M8050 Y11 SOT-23双极晶体管M8550 Y21 SOT-23双极晶体管MMBT2222ALT1 1P SOT-23双极晶体管MMBT2222LT1 M1B SOT-23双极晶体管WL78L05 TO-92稳压电路WL78L06 TO-92稳压电路WL78L08 TO-92稳压电路WL78L09 TO-92稳压电路WL78L12 TO-92稳压电路WL78L15 TO-92稳压电路WL78L24 TO-92稳压电路WL79L05 TO-92稳压电路WL79L06 TO-92稳压电路WL79L08 TO-92稳压电路WL79L09 TO-92稳压电路WL79L12 TO-92稳压电路BT131 TO-92可控硅ＳＣＲBT169 TO-92可控硅ＳＣＲMAC97A6 TO-92可控硅ＳＣＲMAC97A8 TO-92可控硅ＳＣＲMCR100-6 TO-92可控硅ＳＣＲMCR100-8 TO-92可控硅ＳＣＲPCR406 TO-92可控硅ＳＣＲXL1225 TO-92可控硅ＳＣＲA1048 TO-92S晶体管A1175 TO-92S晶体管A1267 TO-92S晶体管A1309 TO-92S晶体管A1585 TO-92S晶体管A933 TO-92S晶体管C1740 TO-92S晶体管C2458 TO-92S晶体管C2688 TO-92S晶体管C2785 TO-92S晶体管C3195 TO-92S晶体管C3199 TO-92S晶体管C4115 TO-92S晶体管13002 TO-126晶体管13003 TO-126晶体管C1162 TO-126晶体管C2611 TO-126晶体管C2688 TO-126晶体管C3502 TO-126晶体管B649 TO-126晶体管B772 TO-126晶体管D669 TO-126晶体管D882 TO-126晶体管BT134 TO-126可控硅SCR7805 TO-220稳压电路7806 TO-220稳压电路7808 TO-220稳压电路7809 TO-220稳压电路NPN三极管管脚图一般的NPN的管脚都是通用的：sot-23封装的管脚排列图：To-92封装的管脚排列图PNP三极管管脚图TO-92管脚图：SOT-23管脚图：。
电子元器件的封装1947年晶体管出现之后，其封装的设计随之展开，最早的一批晶体管封装的型号是以TO开头的。
曾经有过一种有着特定的工业或军事应用的金属壳多极管封装TO－39（见图5），有现在最常见的塑料三极管封装TO－92（见图6），还有电子爱好者常用的直插式稳压芯片LM7805所使用的TO－220封装（见图7），还有直引脚贴片式封装的TO—89（见图8），TO 系列封装几乎一统天下了。
1958年美国德州仪器公司（TI）工程师杰克.基尔比发明了集成电路，一些集成电路芯片还仍然使用TO系列封装，但随着集成电路晶片面积越来越大、引脚越来越多，TO封装已经吃不消了。
于是20世纪70年代出现了新的封装设计——双列直插封装（DP）（见图9），我花了好长时间搜索DIP封装的发明者或研发它的公司，可是什么也没找到就连DIP封装发明的准确日期也没找到。
乍看DIP封装好像是一只多脚虫，引脚间距为2.54mm，引脚数量可以从6个到64个，一般用“DIP”字样加上引脚数量表达封装形式，如“DP20”就是有20个引脚的DIP封装。
安装在带有过孔的PCB板上。
从下面这张DIP封装的图片上可以看到；封装中间是集成电路晶片，晶片周围用很细的金属导线把晶片上的接口电极导到封装外的引脚上。
DIP封装有陶瓷和塑料两种封装材料；DP封装坚固可靠，英特尔公司最早生产的4004、8008处理器均采用了DIP封装。
DIP封装一出现几乎就统治了市场，几乎所有的直插式芯片都有DIP封装的产品，直到现在我们还在使用着，你手边的40脚的51单片机就是DIP40封装的。
另外还有一种不常用的芯片封装叫SIP，意思是单列直插封装，现在几乎看不到了，大家知道一下就行了。
DIP封装好是好，可就是太大了，当用于小型手持设备时，DIP封装就显得笨拙了，于是飞利浦公司开发出了SOP小外型封装。
SOP封装（见图10）引脚间距为1.27mm，引脚数在8~44脚，SOP属于表面贴装元器件，无需过孔，可以直接焊在印制电路板表面。
常见的封装类型封装大致经过了如下发展进程：结构方面：DIP封装(70年代)->SMT工艺(80年代 LCCC/PLCC/SOP/QFP)->BGA封装(90年代)->面向未来的工艺(CSP/MCM)材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装一．TO 晶体管外形封装TO（Transistor Out-line）的中文意思是“晶体管外形”。
这是早期的封装规格，例如TO-92，TO-92L，TO-220，TO-252等等都是插入式封装设计。
近年来表面贴装市场需求量增大，TO封装也进展到表面贴装式封装。
TO252和TO263就是表面贴装封装。
其中TO-252又称之为D-PAK，TO-263又称之为D2PAK。
D-PAK封装的MOSFET有3个电极，栅极（G）、漏极（D）、源极（S）。
其中漏极（D）的引脚被剪断不用，而是使用背面的散热板作漏极（D），直接焊接在PCB上，一方面用于输出大电流，一方面通过PCB散热。
所以PCB的D-PAK焊盘有三处，漏极（D）焊盘较大。
%二． DIP 双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
封装材料有塑料和陶瓷两种。
采用DIP封装的CPU芯片有两排引脚，使用时，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装结构形式有：多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP（含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式）等。
DIP封装具有以下特点：1.适合在PCB (印刷电路板)上穿孔焊接，操作方便。
2.比TO型封装易于对PCB布线。
SMA, SMB, SMCSMADim Min Max A 2.29 2.92 B 4.00 4.60 C 1.27 1.63 D 0.15 0.31 E 4.80 5.59 G 0.05 0.20 H 0.76 1.52 J 2.01 2.30 All Dimensions in mmSMBDim Min Max A 3.30 3.94 B 4.06 4.57 C 1.96 2.21 D 0.15 0.31 E 5.00 5.59 G 0.05 0.20 H 0.76 1.52 J 2.00 2.50 All Dimensions in mm SMCDim Min Max A 5.596.22 B 6.607.11 C 2.75 3.18 D 0.15 0.31 E 7.75 8.13 G 0.10 0.20 H 0.76 1.52 J 2.00 2.50 All Dimensions in mmSOD123SOD123Dim Min Max A 0.55 Typ B 1.40 1.70 C 3.55 3.85 H 2.55 2.85 J 0.00 0.10 K 1.00 1.35 L 0.25 0.40 M 0.10 0.15α0 8° All Dimensions in mmSOD323SOD323Dim Min Max A 0.25 0.35 B 1.20 1.40 C2.30 2.70 H1.60 1.80 J .00 0.10 K 1.0 1.1 L0.20 0.40 M 0.10 0.15α0° 8° All Dimensions in mmSOD323FSOD323FDim Min Max Typ A 0.60 0.75 - b 0.25 0.35 - c 0.05 0.26 - D 1.15 1.35 1.25 E 1.60 1.80 1.70 He 2.30 2.70 2.50 L1 0.30 0.50 0.40 L2 0.41 0.61 0.51 α1 - - 7° α2 - - 3° β1 - - 7° β2 - - 3° All Dimensions in mm2αSOD523SOD523Dim Min MaxA 0.25 0.35B 0.70 0.90C 1.50 1.70H 1.10 1.30K 0.55 0.65L 0.10 0.30M 0.10 0.12All Dimensions in mmSO-8SO8Dim Min MaxA - 1.75A1 0.100.20A2 1.301.50A3 0.15 0.25b 0.3 0.5D 4.85 4.95E 5.90 6.10E1 3.85 3.95e 1.27 Typh - 0.35L 0.62 0.82θ 0°8°All Dimensions in mmSO-8EP (SOP-8L-EP)SO-8EP (SOP-8L-EP)Dim Min Max TypA1.40 1.50 1.45A1 0.00 0.13-b 0.30 0.500.40C 0.15 0.250.20D 4.85 4.95 4.90E 3.80 3.90 3.85E0 3.85 3.95 3.90E1 5.90 6.10 6.00e - - 1.27F 2.75 3.35 3.05H 2.11 2.71 2.41L 0.62 0.820.72N - - 0.35Q 0.60 0.700.65Gauge PlaneSeating PlaneDetail ‘A’Seating PlaneBottom ViewSOP-8L-DEPSOP-8L-DEPDim Min Max Dim Min Max A - 1.75 e 1.27 Typ A1 0.10 0.20 F1 0.685 Typ A2 1.30 1.50 F2 0.713 Typ A3 0.15 0.25 G 0.20 Typ b 0.3 0.5 h - 0.35 C1 1.7 Typ L 0.62 0.82 C2 0.9 Typ P1 2.05 Typ D 4.85 4.95 P2 1.15 Typ E 5.90 6.10 P3 2.15 Typ E13.85 3.95 θ0° 8° All Dimensions in mmSM-8SM-8Dim Min Max Typ A - 1.7 - A1 0.020.1 - b - 0.7 - c 0.240.32 - D 6.3 6.7 - e - - 1.53 e1 - - 4.59 E 6.7 7.3 - E1 3.3 3.7 - L 0.9 - - All Dimensions in mmSOP-14SOP-14Dim MinMax A 1.47 1.73 A1 0.10 0.25 A2 1.45 Typ B 0.33 0.51 D8.53 8.74 E 3.80 3.99 e 1.27 Typ H 5.80 6.20 L 0.38 1.27θ0° 8°Gauge Plane Seating Plane7°~9Bottom ViewcDetail “A”SOP-16SOP-16Dim Min Max A 1.40 1.75 A1 0.1 0.25 A2 1.30 1.50 B 0.33 0.51 C 0.19 0.25 D 9.80 10.00 E 3.80 4.00 e 1.27 Typ H 5.80 6.20 L 0.38 1.27θ0° 8° All Dimensions in mmSOT143SOT143Dim Min Max A1 0.37 0.51 A2 0.77 0.93 B 1.20 1.40 C 2.28 2.48 D 1.58 1.83 F 0. 5 0.60 G 1.78 2.03 H 2.80 3.00 J 0.013 1.00 K 0.89 0.10 L 0.46 0.60 M 0.085 0.18 All Dimensions in mmSOT223SOT223Dim Min Max Typ A 1.55 1.65 1.60 A1 0.0100.15 0.05 b1 2.90 3.10 3.00 b2 0.60 0.80 0.70 C 0.20 0.30 0.25 D 6.45 6.55 6.50 E 3.45 3.55 3.50 E1 6.90 7.10 7.00 e - - 4.60e1 - - 2.30 L 0.85 1.050.95 Q 0.84 0.94 0.89 All Dimensions in mmDetail ‘A’θSOT25 / SOT353SOT25Dim Min Max Typ A 0.35 0.500.38B 1.50 1.70 1.60C 2.70 3.00 2.80D - - 0.95H 2.90 3.10 3.00J 0.0130.100.05K 1.00 1.30 1.10L 0.35 0.550.40M 0.10 0.200.15N 0.70 0.800.75α0° 8° - All Dimensions in mmSOT353Dim Min Max A 0.10 0.30 B 1.15 1.35 C 2.00 2.20 D 0.65 Typ F 0.40 0.45 H 1.80 2.20 J 0 0.10 K 0.90 1.00 L 0.25 0.40 M 0.10 0.22α0° 8° All Dimensions in mmSC74R / SOT26 / SOT363SC74RDim Min Max Typ A 0.35 0.500.38B 1.50 1.70 1.60C 2.70 3.00 2.80D - - 0.95F - - - H 2.90 3.10 3.00J 0.0130.100.0 K 1.00 1.30 1.10L 0. 5 0.550.40M 0.10 0.200.15α0° 8° - All Dimensions in mmSOT26Dim Min Max TypA 0.35 0.500.38B 1.50 1.70 1.60C 2.70 3.00 2.80D - - 0.95 F - - -H 2.90 3.10 3.00 J 0.0130.100.05 K 1.00 1.30 1.10 L 0.35 0.550.40 M 0.10 0.200.15 α 0° 8° - All Dimensions in mm SOT363 Dim Min Max A 0.10 0.30 B 1.15 1.35 C 2.00 2.20 D0.65 Typ F 0.40 0.45 H 1.80 2.20 J 0 0.10 K 0.90 1.00 L 0.25 0.40 M 0.10 0.22α0° 8° All Dimensions in mmSC59 / SOT323 / SOT523SC59Dim Min Max Typ A 0.35 0.50 0.38B 1.50 1.70 1.60C 2.70 3.00 2.80D - - 0.95G - - 1.90H 2.90 3.10 3.00J 0.0130.10 0.05K 1.00 1.30 1.10L 0.35 0.55 0.40M 0.10 0.20 0.15N 0.70 0.80 0.75α0° 8° - All Dimensions in mm SOT323 Dim Min ax Typ A 0.25 0.40 0.30 B 1.15 1.35 1.30 C 2.00 2.20 2.10 D - - 0.65 G 1.20 1.40 1.30 H 1.80 2.20 2.15 J 0.0 0.10 0.05 K 0.90 1.00 1.00 L 0.25 0.40 0.30 M 0.10 0.18 0.11 N - - - α 0° 8° - All Dimensions in mm SOT523Dim Min Max Typ A 0.150.300.22B 0.750.850.80C 1.45 1.75 1.60D - - 0.50G 0.90 1.10 1.00H 1.50 1.70 1.60J 0.000.100.05K 0.600.800.75L 0.100.300.22M 0.100.200.12N 0.450.650.50α0° 8° - All Dimensions in mmSOT23SOT23Dim Min Max Typ A 0.37 0.51 0.40 B 1.20 1.40 1.30 C 2.30 2.50 2.40 D 0.89 1.03 0.915 F 0.45 0.60 0.535 G 1.78 2.05 1.83 H 2.80 3.00 2.90 J 0.0130.10 0.05 K 0.903 1.10 1.00 K1 - - 0.400 L 0.45 0.61 0.55 M 0.0850.18 0.11α0° 8° - All Dimensions in mmSOT23FSOT23FDim Min Max Typ A 0.80 1.00 0.90 A1 0.00 0.10 - b 0.35 0.45 0.40 c 0.10 0.20 0.15 D 2.80 3.00 2.90 e - - 0.95 e1 1.80 2.00 1.90 E2.30 2.50 2.40 E1 1.50 1.70 1.60 L 0.48 0.68 0.58 L10.30 0.50 0.40 R 0.05 0.15 0.10 All Dimensions in mmb (X3)A1SOT553SOT553Dim Min Max Typ A 0.55 0.60 0.60 c 0.10 0.18 0.15 D 1.50 1.70 1.60 E 1.55 1.70 1.60 E1 1.10 1.25 1.20 L 0.10 0.30 0.20 b 0.15 0.30 0.20 e 0.50 Typ e1 1.00 Typ a 6° 8° 7° All Dimensions in mmSOT563SOT563Dim Min Max Typ A 0.15 0.30 0.20 B 1.10 1.25 1.20 C 1.55 1.70 1.60 D - - 0.50 G 0.90 1.10 1.00 H 1.50 1.70 1.60 K 0.55 0.60 0.60 L 0.10 0.30 0.20 M 0.10 0.18 0.11 All Dimensions in mmSOT666SOT666Dim Min Max Typ A 0.15 0.30 0.20 B 1.10 1.25 1.20 C 1.55 1.70 1.60 D - 0.50 - G 0.90 1.10 1.00 H 1.50 1.70 1.60 K 0.55 0.60 0.60 L 0.10 0.30 0.20 M 0.10 0.18 0.15All Dimensions in mmSOT953SOT953Dim Min Max Typ A 0.40 0.50 0.45 A1 0 0.05 - b 0.10 0.20 0.15 c 0.12 0.18 0.15 D 0.95 1.05 1.00 E 0.95 1.05 1.00 E1 0.75 0.85 0.80 e - - 0.35 e1 - - 0.70 L 0.05 0.15 0.10 All Dimensions in mmSOT963SOT963Dim Min Max Typ A 0.40 0.50 0.45 A1 0 0.05 - c 0.1200.180 0.150 D 0.95 1.05 1.00 E 0.95 1.05 1.00 E1 0.75 0.85 0.80 L 0.05 0.15 0.10 b 0.10 0.20 0.15 e 0.35 Typ e1 0.70 Typ All Dimensions in mmSOT89SOT89Dim Min MaxA 1.40 1.60B 0.44 0.62 B1 0.35 0.54C 0.35 0.43D 4.40 4.60 D1 1.52 1.83E 2.29 2.60 e 1.50 Typ e1 3.00 Typ H 3.94 4.25 L 0.89 1.20 All Dimensions in mmHCSOT89-5SOT89-5Dim Min Max A 4.40 4.60 B 4.05 4.25 D1 1.50 1.70 e 1.50 Typ E 2.40 2.60 F 0.80 - G 3.00 Typ I 0.40 0.52 J 1.40 1.60 K 0.35 0.43 L 5° TypAll Dimensions in mmTO252 (DPAK)TO252 (DPAK)Dim Min Max Typ A 2.19 2.39 2.29 A10.00 0.13 0.08 A20.97 1.17 1.07 b 0.64 0.88 0.783 b2 0.76 1.14 0.95 b3 5.21 5.55 5.33 c2 0.45 0.58 0.531 D 6.00 6.20 6.10 D1 5.21 - - e - 2.286 E 6.45 6.70 6.58 E1 4.32 - - H 9.40 10.41 9.91 L 1.40 1.78 1.59 L3 0.88 1.27 1.08 L4 0.64 1.02 0.83 a 0° 10° − All Dimensions in mmTO252-4TO252-4Dim Min Max Typ A 2.19 2.39 2.29 A10.00 0.13 0.08 A20.97 1.17 1.07 b 0.5 0.71 0.583 b2 0.61 0.79 0.70 b3 5.21 5.46 5.33 c2 0.45 0.58 0.531 D 6.00 6.20 6.10 D1 5.21 - - e - - 1.27 E6.45 6.70 6.58 E1 4.32 - - H 9.40 10.41 9.91 L 1.40 1.78 1.59 L3 0.88 1.27 1.08 L40.64 1.02 0.83TO252-5TO252-5Dim Min Max Typ A 2.19 2.39 2.29 A10.00 0.13 0.08 A20.97 1.17 1.07 b 0.51 0.71 0.583 b2 0.61 0.79 0.70 b3 5.21 5.46 5.33 c2 0.45 0.58 0.531 D 6.00 6.20 6.10 D1 5.21 - - e - - 1.27 E 6.45 6.70 6.58 E1 4.32 - - H 9.40 10.41 9.91 L 1.40 1.78 1.59 L3 0.88 1.27 1.08 a 0° 10° - All Dimensions in mmTO263 (D 2PAK)TO263 (D 2PAK)Dim Min Max A 4.07 4.82 b 0.51 0.99 b1 1.15 1.77 c 0.356 0.58 c1 1.143 1.65 D 8.39 9.65 D1 6.55 - E 9.66 10.66 E1 6.23 - e 2.54 Typ H 14.61 15.87 L 1.78 2.79 L1 - 1.67 L2 - 1.77 a 0° 8° All Dimensions in mmTO262TO262DimMin Max Typ A 4.06 4.83 4.57 A2 2.03 2.79 2.67 b 0.64 0.99 - b2 1.14 1.40 1.24 c 0.3560.74 - c2 1.14 1.40 1.27 D 8.64 9.65 8.70 E 9.65 10.2910.11 e 2.54 TypL 12.7014.73 13.60 L1 - 1.67 - L2 - 4.00 - All Dimensions in mmTO263-5TO263-5Dim Min Max A 4.07 4.85 A1 1.14 1.40 b 0.66 1.02 c 0.36 0.64 D 8.65 9.65 E 9.78 10.54 e 1.57 1.85 L 14.61 15.88 L1 2.29 2.79 L2 - 2.92 All Dimensions in mmTSOT25TSOT25Dim Min Max Typ A - 1.00 - A1 0.01 0.10 - A2 0.84 0.90 - D - - 2.90 E - - 2.80 E1 - - 1.60 b 0.30 0.45 - c 0.12 0.20 - e - - 0.95 e1 - - 1.90 L 0.30 0.50 L2 - - 0.25 θ 0° 8° 4° θ1 4° 12° - All Dimensions in mmTSOT26TSOT26Dim Min Max Typ A - 1.00 - A1 0.01 0.10 - A2 0.84 0.90 - D - - 2.90 E - - 2.80 E1 - - 1.60 b 0.30 0.45 - c 0.12 0.20 - e - - 0.95 e1 - -1.90 L 0.30 0.50 -L2 - -.25 θ 0° 8° 4° θ1 4° 12° - All Dimensions in mm5x b6x bTSSOP-14TSSOP-14Dim Min Max a1 7° (4X) a2 0° 8° A 4.9 5.10 B 4.30 4.50 C - 1.2 D 0.8 1.05 F 1.00 Typ F1 0.45 0.75 G 0.65 Typ K 0.19 0.30 L 6.40 Typ All Dimensions in mmU-QFN4040-16-Type CU-QFN4040-16Type CDim Min Max Typ A 0.570.630.60 A1 0 0.050.02 A3 - - 0.15 b 0.250.350.30 D 3.95 4.05 4.00 D2 1.04 1.24 1.14 E 3.95 4.05 4.00 E2 1.01 1.21 1.11 e - - 0.65 K - - 0.30 K1 - - 0.32 K2 - - 0.38 L 0.350.450.40 All Dimensions in mmU-WLB1010-4U-WLB1010-4Dim Min Max Typ D 0.95 1.05 1.00 E 0.95 1.05 1.00 A - 0.62 - A2 - - 0.38 A3 0.015 0.025 0.025 b 0.25 0.35 0.30 e - - 0.50 SD - - 0.25 SE - - 0.25 All Dimensions in mmDetail ‘A’Gauge Plane Seating PlaneU-WLB1510-6U-WLB1510-6Dim Min Max Typ A -- 0.62 -- A2 -- -- 0.38 A3 0.020 0.030 0.025 b 0.27 0.37 0.32 D 0.90 1.00 1.00 E 1.40 1.50 1.50 e -- -- 0.50All Dimensions in mmAxial / Through-Hole PackagesDO-35Dim Min Max A25.40 -B -4.00 C - 0.60 D - 2.00 All Dimensions in mmDO-41 PlasticDim Min Max A 25.40 - B 4.06 5.21 C 0.71 0.864 D 2.00 2.72 All Dimensions in mmDO-41 GlassDim Min Max A 25.40 - B - 4.70 C - 0.863 D - 2.71 All Dimensions in mmDO-15Dim Min Max A 25.40 - B 5.50 7.62 C 0.686 0.889 D 2.60 3.60 All Dimensions in mmDO-201Dim Min Max A 25.40 - B 8.50 9.53 C 0.96 1.06 D 4.80 5.21 All Dimensions in mmDO-201ADDim Min Max A 25.40 - B 7.20 9.50 C 1.20 1.30 D 4.80 5.30 All Dimensions in mmR-6Dim Min Max A 25.40 - B 8.60 9.10 C 1.20 1.30 D 8.60 9.10 All Dimensions in mmT-1Dim Min Max A 25.40 - B 2.60 3.20 C 0.53 0.64 D 2.20 2.60 All Dimensions in mmDF-MDF-MDim Min Max A 7.40 7.90 B 6.20 6.50 C 0.22 0.30 D 1.27 2.03 E 7.60 8.90 G 3.81 4.69 H 8.13 8.51 J 2.40 3.40 K 5.00 5.20 L 0.46 0.58 All Dimensions in mmGBJGBJDim Min Max A 29.70 30.30 B 19.70 20.30 C 17.00 18.00 D 3.80 4.20 E 7.30 7.70 G 9.80 10.20 H 2.00 2.40 I 0.90 1.10 J 2.30 2.70 K 3.0 X 45° L 4.40 4.80 M 3.40 3.80 N 3.10 3.40 P 2.50 2.90 R 0.60 0.80 S 10.80 11.20 All Dimensions in mmGBPCGBPC-WGBPCDim Min Max A 28.30 28.80 B 7.40 8.00 C 16.10 17.10 E 18.80 21.30 G 13.80 14.80HHole for #10 screw 5.08∅ 5.59∅ J 17.60 18.60 F 6.30 6.50 All Dimensions in mmGBPC-WDim Min Max A 28.30 28.80 B 7.40 8.00HHole for #10 screw 5.08∅ 5.59∅ J 17.60 18.60 K 10.9011.90L 0.97∅ 1.07∅M31.80 - All Dimensions in mmGBUGBUDim Min Max A 21.8 22.3 B 3.5 4.1 C 7.4 7.9 D 1.65 2.16 E 2.25 2.75 F 1.95 2.35 G 1.02 1.27 H 4.83 5.33 J 17.5 18.0 K 3.2 X 45° L 18.3 18.8 M 3.30 3.56 N 0.46 0.56 O 1.90RKMITO-220ABITO-220ABDim Min Typ Max A 4.50 4.70 4.90 A1 3.04 3.24 3.44 A2 2.56 2.76 2.96 b 0.500.60 0.75 b1 1.10 1.20 1.35 c 0.500.60 0.70 D 15.6715.87 16.07 D1 8.999.19 9.39 e 2.54E 9.9110.11 10.31 L 9.459.75 10.05 L1 15.8016.00 16.20 P 2.98 3.18 3.38 Q 3.10 3.30 3.50 All Dimensions in mmITO-220SITO-220SDim Min Typ Max A 4.52 4.62 4.57 A1 1.17 1.39 - A2 2.57 2.77 2.67 b 0.72 0.95 0.84 b2 1.15 1.34 1.26 c 0.3560.61 - D 14.2216.51 15.00 D1 8.60 8.80 8.70 D2 13.6814.08 - e 2.49 2.59 2.54 e1 4.98 5.18 5.08 E 10.0110.21 10.11 E1 6.86 8.89 - H1 5.85 6.85 - L 13.3013.90 13.60 L1 - 4.00 - P 3.54 4.08 - Q 2.54 3.42 - All Dimensions in mm7°5ITO220AC-SITO220AC-SDim Min Max Typ A 4.52 4.62 4.57 A1 0.51 1.39 -- A2 2.57 2.77 2.67 b 0.72 0.95 0.84 b2 1.15 1.34 1.26 c 0.3560.61 -- D 14.2216.51 15.00 D1 8.60 8.80 8.70 D2 13.6814.08 -- e 2.49 2.59 2.54 e1 4.98 5.18 5.08 E 10.0110.21 10.11 E1 6.86 8.89 -- H1 5.85 6.85 -- L 13.3013.90 13.60 L1 -- 4.00 -- L2 0.70 1.30 1.00 P 3.54 4.08 -- Q 2.54 3.42 -- All Dimensions in mmKBJKBJDim Min Max A 24.80 25.20 B 14.70 15.30 C 3.90 4.10 D 17.20 17.80 E 0.90 1.10 G 7.30 7.70 H 3.10∅ 3.40∅ J 3.30 3.70 K 1.50 1.90 L 9.30 9.70 M 2.50 2.90 N 3.40 3.80 O 3.0 x 45° P 4.40 4.80 R 0.60 0.80 All Dimensions in mmKBPKBPDim Min Max A 14.25 14.75 B 10.20 10.60 C 1.80 2.20 D 14.25 14.73 E 3.56 4.06 G 0.76 0.86 H 1.17 1.42 J 2.8 X 45° K 0.80 1.10 L 3.35 3.65 M 3° Typ N 2° Typ P 0.30 0.64 All Dimensions in mmMBMB-WMBDim Min Max A 28.40 28.70 B 10.97 11.23 C 15.50 17.60 E 22.86 25.40 G 13.30 15.30HHole for #10 screw 4.85∅ 5.59∅J 17.10 19.10 K 10.40 12.40 L 0.97∅ Typ 1.07∅M 30.50 - N 10.97 11.23 All Dimensions in mmMB-WDim MinMax A 28.4028.70 B 10.9711.23 C 15.5017.60 E 22.8625.40 G 13.3015.30HHole for #10 screw 4.85∅ 5.59∅ J 17.10 19.10 K 10.40 12.40 L 0.97∅ Typ 1.07∅ M 30.50 - N 10.97 11.23 All Dimensions in mmPBPC-3 / PBPC-6PBPC-8PBPC-3 / PBPC-6 Dim Min Max A 14.73 15.75 B 5.84 6.86 C 19.00 - D 0.76∅ Typ E 1.70 3.20GHole for #6 screw 3.60∅ 4.00∅ H 10.30 11.30 All Dimensions in mmPBPC-8Dim Min Max A 18.54 19.56 B 6.35 7.60 C 22.20 - D 1.27∅ Typ E 5.33 7.37 G 3.60∅ 4.00∅ H 12.70 Typ J 2.38 X 45° Typ All Dimensions in mmEGH NEEDPBUPBUDim Min Max A 22.70 23.70 B 3.80 4.10 C 4.20 4.70 D 1.70 2.20 E 10.30 11.30 G 4.50 6.80 H 4.80 5.80 J 25.40 - K - 19.30 L 16.80 17.80 M 6.60 7.10 N 4.70 5.20 P 1.20 1.30 All Dimensions in mmPDIP-8PDIP-8Dim Min Max A 9.02 9.53 B 6.15 6.35 C 3.10 3.50 D 0.36 0.56 F 1.40 1.65 G 2.54 typ. H 0.71 0.97 J 0.20 0.36 K 2.92 3.81 L 7.62 8.26 M - 15° N 0.38 (min) All Dimensions in mmSIP-3 for Ammo Pack onlySIP-3for Ammo Pack only Dim Min Max A 3.9 4.3 a1 45° Typ a2 3° Typ B2.83.2 C1.40 1.60 D 0.35 0.41 E0.43 0.48 F 0 0.2 G 2.4 2.9 N 0.63 0.84 P 1.55 - All Dimensions in mmMSIP-3 for Bulk PackSIP-3 for Bulk PackDim Min MaxA 3.9 4.3a1 5° Typa2 5° Typa3 45° Typa4 3° TypB 2.8 3.2C 1.40 1.60D 0.33 0.432E 0.40 0.508F 0 0.2G 1.24 1.30H 2.51 2.57J 0.35 0.43L 14.0 15.0N 0.63 0.84P 1.55 -All Dimensions in mm SIP-4SIP-4Dim Min MaxA5.12 5.32B 4.10 4.30C 3.55 3.75D 0.38 0.44E 0.35 0.41F 1.24 1.30H 1.32 1.52I 1.45 1.65J 0.00 0.2K 13.00 15.5L 0.63 0.83a1 3°5°a2 4° 7°All Dimensions in mmTO220-3TO220-3Dim MinMaxA 3.55 4.85b 0.51 1.14b1 1.14 1.78C 0.31 1.14D 14.20 16.50D1 5.84 6.86E 9.70 10.70e 2.79 2.99e1 4.83 5.33F 0.51 1.40J1 2.03 2.92L 12.72 14.72L1 3.66 6.35P 3.53 4.09Q 2.54 3.43All Dimensions in mmTO220-5TO220-5Dim Min Max A 3.55 4.85 b 0.51 1.14 b1 1.14 1.78 C 0.31 1.14 D 14.20 16.50 D1 5.84 6.86 E 9.78 10.54 e 1.6 1.8 e1 6.6 7.0 F 0.51 1.40 J1 2.03 2.92 L 12.72 14.72 L1 3.66 6.35 P 3.53 4.09 Q 2.54 3.43 All Dimensions in mmTO220-5(R)TO220-5(R)Dim Min Typ Max A 4.37 4.57 4.77 A1 1.12 1.27 1.40 A2 2.45 2.65 2.85 A3 4.10 4.40 4.70 A4 7.958.25 8.55 b 0.640.79 0.94 c 0.350.38 0.55 D 14.8015.00 15.20 D1 8.508.70 8.90 e - 1.70 - E 9.9610.16 10.36 H1 6.10 6.30 6.50 H2 21.3222.12 22.92 H3 24.1524.95 25.75 L - 6.30 - L1 13.1013.50 13.90 P 3.64 3.84 4.04 Q 2.55 2.75 2.95 All Dimensions in mmTO220ABTO220ABDim Min Typ Max A 3.56- 4.82 A1 0.51- 1.39 A2 2.04- 2.92 b 0.390.81 1.01 b2 1.15 1.24 1.77 c 0.356- 0.61 D 14.22- 16.51 D1 8.39- 9.01 e 2.54 e1 5.08 E 9.66- 10.66 H1 5.85- 6.85 L 12.70- 14.73 L1 - - 6.35 P 3.54- 4.08 Q 2.54- 3.42 All Dimensions in mmTO220ACTO220ACDim Min Typ Max A 3.56 - 4.82 A1 0.51 - 1.39 A2 2.04 - 2.92 b 0.39 0.81 1.01 b2 1.15 1.24 1.77 c 0.356- 0.61 D 14.22- 16.51 D1 8.39 - 9.01 e1 5.08 E 9.66 - 10.66 H1 5.85 - 6.85 L 12.70- 14.73 L1 - - 6.35 P 3.54 - 4.08 Q 2.54 - 3.42 All Dimensions in mmTO3P / TO247TO3P / TO247 Dim Min Max A 1.9 2.1 B 4.85 5.15 C 20.3 21.75 D 19.60 20.1 E 2.22.6G 0.51 0.76 H 15.45 16.25 J 1.93 2.18 K 2.9∅ 3.2∅ L 3.78 4.38 M 5.2 5.7 N 1.0 1.4 P 1.8 2.2 Q 2.8 3.2 S 4.4 Typ All Dimensions in mmTO92TO92Dim Min Max A 3.45 3.66 B 4.27 4.78 b 0.38 Typ c 0.38 Typ D 3.87 Typ E 4.32 4.83 e 1.27 Typ L 12.98 14.0 N 1.22 1.37 All Dimensions in mmTO92LTO92LDim Min Max A 3.70 4.10 A1 1.28 1.58 b 0.35 0.55 b1 0.60 0.80 c 0.35 0.45 D 4.70 5.10 D1 4.00 - e 1.270 Typ e1 2.44 2.64 E 7.80 8.20 L 13.80 14.20 h 0.00 0.30 θ - 1.60 All Dimensions in mmWOGWOGDim Min Max A 8.849.86 B 4.00 4.60 C 27.90 -D 25.40 -E 0.710.81G 4.605.60 All Dimensions in mm。
三极管外形封装三极管外形封装2010-07-02 11：30国外品体管普遍采用TO系列的封装形式。
如日本、美国、欧洲等国。
To系列封装形式的编号较多，To系列金属封装的编号有TO一l、TO一3、TO一39、TO一66、TO一105、TO一107等革。
TO系列塑料封装的编号有：TO一92、TO一126、T0一3P、T0一202、T0一220、T0一247等。
常用的T0一3、TO-92、T0一202的实物外形如图所示。
图：常用的T0一3、TO-92、T0一202实物外形(a)T0一3；(b)TO-92；(c)TO一202常用的塑料封装TO系列的外形及尺寸如图所示。
图：常用塑料封装TO系列外形尺寸在TO系列封装的晶体管中，其T0一3封装外形与国产管的F一2封装外形基本相同；TO一92封装外形与国产管S-l、S-4的封装外形基本相同；TO一220封装外形与国产管S一7B封装外形基本相同；T0一202封装外形与国产管S一6封装外形基本相同。
采用TO系列封装的常用晶体管有：T0一3为：2SD869、2SD850、2SD951、2SD821、2SD871、2SD822；T0一92为：2SA562、2SA608、2SA1015、2SC388、2SC1815、2SC536；TO一220为：2SA940、2SB546、2SC2073、2SC4004、2SD880、2SDl138、D880、3CG940、DS3l、BU406、BU407等。
玻璃/陶瓷与环氧树脂封装的三极管1)玻璃封装的三极管，它的外形如图(a)所示。
其管身标有色点，靠近色点的引脚为集电极C(或此脚比其他引脚短些)，中间的一根为基极引线，剩余的一根便是发射极E。
2)陶瓷与环氧树脂封装的三极管。
如图(b)所示。
此种封装的三极管为微型三极管，其体积较小，引脚的识别方法是：将球面朝上，让轴向的二引脚平行于自己，从左边的引脚起，逆时针依次是：B、C、E脚。
图：玻璃与陶瓷封装的三极管外形(a)玻璃；(b)陶瓷与环氧树脂封装采用玻璃封装的三极管有：3AX72、3AX73、3AX34、3AX81等。
集成电路封装形式介绍(图解）BGA BGFP132CLCCCPGA DIP EBGA 680L FBGA FDIP FQFP 100L JLCC BGA160L LCCLDCC LGA LQFP LQFP100L Metal Qual100L PBGA217L PCDIP PLCC PPGAPQFP QFP SBA 192L TQFP100L TSBGA217L TSOPCSPSIP: 单列直插式封装.该类型的引脚在芯片单侧排列 ,引脚节距等特征与 DIP 基本相同封装 .该类型的引脚也在芯片单侧排列 ,只是引脚比 SIP 粗短些 , 节距等特征也与.ZIP:Z 型引脚直插式DIP 基本相同 .S-DIP: 收缩双列直插式封装.该类型的引脚在芯片两侧排列,引脚节距为 1.778mm, 芯片集成度高于DIP.SK-DIP: 窄型双列直插式封装.除了芯片的宽度是DIP 的 1/2 以外 ,其它特征与DIP 相同 .PGA: 针栅阵列插入式封装 .封装底面垂直阵列布置引脚插脚, 如同针栅 . 插脚节距为 2.54mm 或 1.27mm, 插脚数可多达数百脚用于高速的且大规模和超大规模集成电路..SOP: 小外型封装 . 表面贴装型封装的一种,引脚端子从封装的两个侧面引出, 字母 L 状.引脚节距为1.27mm.MSP:微方型封装. 表面贴装型封装的一种,又叫 QFI 等,引脚端子从封装的四个侧面引出伸,没有向外突出的部分,实装占用面积小,引脚节距为 1.27mm.,呈 I 字形向下方延QFP: 四方扁平封装 .表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈 L 字形 ,引脚节距为1.0mm,0.8mm,0.65mm,0.5mm,0.4mm,0.3mm,引脚可达300 脚以上 .SVP: 表面安装型垂直封装. 表面贴装型封装的一种,引脚端子从封装的一个侧面引出,引脚在中间部位弯成直角,弯曲引脚的端部与PCB 键合 ,为垂直安装的封装. 实装占有面积很小.引脚节距为0.65mm,0.5mm.LCCC: 无引线陶瓷封装载体. 在陶瓷基板的四个侧面都设有电极焊盘而无引脚的表面贴装型封装.用于高速, 高频集成电路封装.PLCC: 无引线塑料封装载体.一种塑料封装的LCC. 也用于高速 ,高频集成电路封装.SOJ: 小外形 J 引脚封装 .表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈 J 字形 ,引脚节距为1.27mm.BGA:球栅阵列封装 .表面贴装型封装的一种,在 PCB 焊球的节距通常为 1.5mm,1.0mm,0.8mm,的背面布置二维阵列的球形端子,而不采用针脚引脚与 PGA 相比 ,不会出现针脚变形问题..CSP: 芯片级封装 .一种超小型表面贴装型封装,其引脚也是球形端子,节距为 0.8mm,0.65mm,0.5mm等.TCP: 带载封装.在形成布线的绝缘带上搭载裸芯片,并与布线相连接的封装.与其他表面贴装型封装相比芯片更薄 ,引脚节距更小 ,达 0.25mm, 而引脚数可达500 针以上 .,介绍：1 基本元件类型Basic Component Type盒形片状元件(电阻和电容 )Box Type Solder ComponentResistor and Capacitor小型晶体管三极管及二极管SOTSmall Outline TransistorTransistor and Diodeelf 类元件Melf type Component [Cylinder]Sop 元件Small outline package 小外形封装TSop 元件Thin Sop 薄形封装SOJ 元件Small Outline J-lead Package具有丁形引线的小外形封装QFP 元件Quad Flat Package 方形扁平封装PLCC 元件Plastic Leaded Chip Carrier塑料有引线芯片载体BGABall Grid Array球脚陈列封装球栅陈列封装CSPChip Size Package 芯片尺寸封装2 特殊元件类型Special Component Type钽电容( Tantalium Capacitor)铝电解电容(Aalminum Electrolytic Capacitor )可变电阻( Variable Resistor )针栅陈列封装BGABin Grid Array连接器ConnectorIC 卡连接器IC Card Connector附 BGA封装的种类APBGAPlastic BGA塑料BGABCBGACeramic BGA陶瓷BGACCCGACeramic Column Grid Array陶瓷柱栅陈列DTBGATape Automated BGA载带自动键合BGAEMBGA 微小 BGA注芯片的封装技术已经历了好几代的变迁从DIPQFPPGABGA到CSP再到MCM技术指标一代比一代先进包括芯片面积与封装面积之比越来越接近于 1 适用频率越来越高耐温性能越来越好引脚数增多引脚间距减少重量减少可靠性提高使用更加方便等(MCMMulti Chip Model多芯片组件)英汉缩语对照SMTSurface Mount Technology表面贴装技术SMDSurface Mounting Devices表面安装器件SMBSurface Mounting Printed Circuit Board表面安装印刷板DIP Dual-In-Line Package双列直插式组件THTThough Hole Mounting Technology插装技术PCB Printed Circuit Board印刷电路板SMC Surface Mounting Components表面安装零件PQFP Plastic Quad Flat Package 塑料方形扁平封装SOIC Small Scale Integrated Circuit小外形集成电路LSI Large Scale Integration大规模集成注意芯片封装图鉴封装大致经过了如下发展进程：结构方面： DIP 封装 (70 年代 )->SMT 工艺 (80 年代 LCCC/PLCC/SOP/QFP)->BGA封装(90 年代 )-> 面向未来的工艺 (CSP/MCM)材料方面：金属、陶瓷－>陶瓷、塑料－ >塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－ >表面组装－ >直接安装一． TO 晶体管外形封装TO（Transistor Out-line ）的中文意思是“晶体管外形”。
该TIP120，TIP121和TIP122疏外延基NPN达林顿功率晶体管,采用TO-220塑料封装。
与互补类型的TIP125，TIP126和TIP127可成对使用。
图2是TIP120，TIP121和TIP122 NPN三极管的内部图,图3是TIP125，TIP126和TIP127 PNP三极管的内部图。
图1 引脚图片并联电阻R1，R2起分流作用，使对温度敏感的穿透电流多了一个通路，就不会全部进入下一级的基极，同时并联电阻降低了发射结反向电阻，管子截止时发射极不易被反向电压击穿，但是电阻也增加了前级的负载。
达林顿管IC，一般都是用来驱动功率稍微大一点的被动器件的，而驱动的被动器件里，有很大一部分是感性的，如继电器、马达、电磁阀等，这些感性器件在关断瞬间会产生很高的自感电动势（自感电压），低的10多伏，高的几十伏，甚至几百伏，这么高的电压很容易把达林顿管打坏，甚至打坏电路中的其它元器件，所以需要在感性器件上并联一个二极管，用来续流（就是把那个自感高压放掉），保护IC和其它器件不受破坏，此续流二极管正极接2803输出端(即电感器件的一端），负极接驱动电源（也就是电感器件的另一端）。
在内部设计了二极管以后，用户在使用的时候不需要外接二极管，在同时驱动多路器件的时候可以节省PCB空间，节约成本、方便走线。
达林顿管就是两个三极管接在一起，极性只认前面的三极管。
具体接法如下，以两个相同极性的三极管为例，前面三极管集电极跟后面三极管集电极相接，前面三极管发射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管发射极为达林顿管发射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。
1复合管原理达林顿管原理达林顿管又称复合管。
为共基组合放大器，以组成一只等效的新的三极管。
这等效于三极管的放大倍数是二者之积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电林顿管是一重复合三极管，他将两个三极管串联，第一个管子的发射极接第2个管子的基极，所以达林顿管的放大倍数是两个三极管放大倍数的乘积。
