最新雨污水管道工程施工作业指导书.pdf

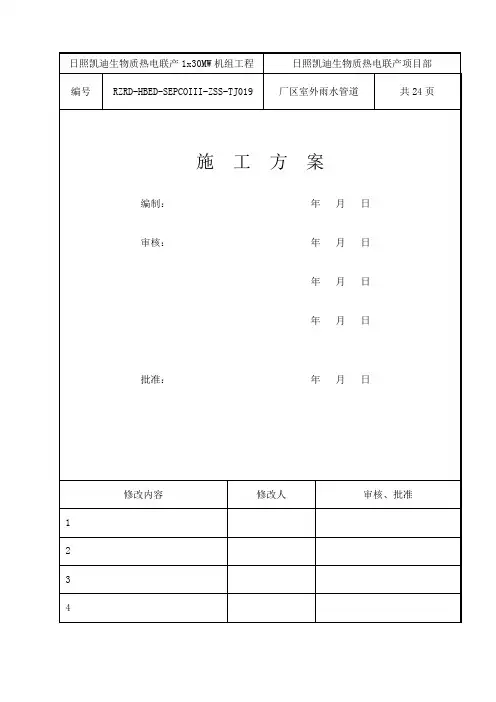

日照凯迪生物质热电联产1×30MW机组工程山东电力建设第三工程有限公司目录1.目的： (1)2.适用范围 (1)3.工程概况 (1)3.1 施工项目设计概述 (1)3.2 主要工程量 (1)4、编制依据 (2)5.作业条件 (2)6.作业方案 (3)6.1作业方案选择 (3)6.2施工工序流程 (3)6.3施工工序卡 (3)7、质量措施 (7)7.1 QA检查单 (7)7.2 强制性条文检查计划 (7)7.3重要质量问题清单 (8)8.HSE措施及风险控制计划 (9)9.安全文明措施 (16)10应急预案 (18)11.《作业指导书》变更单 (22)1.目的在厂区雨水管道工程施工过程中，为规范施工人员的行为，并为雨水管道施工过程提供技术方案和作业指导，使施工过程中做到有章可循、有据可依，在确保施工质量和安全的前提下，顺利高效的完成厂区雨水管道施工工作，特编制本作业指导书。

2.适用范围本作业指导书适用于日照凯迪生物质热电联产1x30MW机组工程厂区雨水管道工程。

3.工程概况3.1 施工项目设计概述日照凯迪生物质热电联产1x30MW机组工程雨水管道共1450m，管材为：雨水管道采用HDPE 高密度聚乙烯缠绕结构壁B型管,位于路面下雨水管环刚度SN12,非路面下的雨水管环刚度SN8；雨水口连接管道采用DN200的HDPE高密度聚乙烯缠绕结构壁 B型管（SN12），连接采用承插电熔连接；排水管道用高密度聚乙烯(HDPE)缠绕结构壁 B型管，基础形式采用级配砂石基础，采用粗砂基础。

位于路面上的雨水排水检查井采用铸铁井座、井盖。

地下管道和沟道的施工顺序应由深至浅。

在安装间距较小，标高差较大的相邻管道时，应先安装标高较低的管道，待回填夯实后再安装标高较高的管道。

3.2 主要工程量4、编制依据（1）《电力建设施工技术规范》DL/5190.1—2012（2）《电力建设施工质量验收及评定规程》DL/T52lO.l－2012（3）《电力建设安全工作规程》DL/5009.1-2014（4）《建筑机械使用安全技术规程》JGJ33-2012（5）《施工现场临时用电安全技术规范》JGJ46-2012（6）《火力发电厂工程测量技术规程》DL/T5001-2005（7）《给水排水管道工程施工及验收规范》GB50268-2008（8）《建筑地基基础施工质量验收标准》GB50202—2018（9）《工程建设标准强制性条文》房屋建筑部分2013年版（10）《排水检查井》GB02S515（11）《混凝土排水管道基础及接口》GB04S516（12）施工图纸：《厂区室外雨水排水管道安装图》13-F09601S-S0505（2）5.作业条件6.作业方案6.1作业方案选择雨水管道施工采用分区段流水作业施工。

雨水管道施工作业指导书1 适用范围本作业指导书适用于公司所属项目雨水管道施工作业；项目部可根据项目特点、实际情况、规范标准变化等情况，适时修正完善相应内容，用于指导现场施工作业。

2 作业准备2.1 材料准备HDPE双壁波纹管、承插管、抱箍、螺纹钢、结构胶、中粗砂。

2.2 机械设备准备测量检验工具一览表设备与机具一览表2.3 施工条件2.3.1临时生产、生活区布置为了便于靠前指挥，协调处理各段的施工生产，更好的完成项目的既定目标，按照分期分段施工的原则，生活、办公用房屋根据现场的实际情况，采用租用临近施工场地居民楼的形式；临时加工棚、临时仓库、机械检修间采用临时搭建的工棚。

搭建临时设施将按照简易、实用、规整、文明的原则，布置必要的施工用生产临时设施。

2.3.2施工用电根据施工用电量计算，首先利用当地电网外接电力线路接入，保证电力供应，并配备总配电箱，采用三项五线制埋地敷设电缆。

施工现场严格按照三级配电，两级保护TN-S系统接线。

在总配电箱内将照明及动力线路分开。

各种机械动力电源及施工照明电源由分配电箱分别引入各自开关箱，配电箱内按“一机一闸一漏”装置配置。

2.3.3施工用水供暖管道施工用水主要为检查井砌筑、抹灰及控制扬尘洒水等。

现场配备洒水车，施工用水于使用运输车辆在固定地点运输。

2.4技术准备2.4.1研究和熟悉设计文件：做好图纸的领取、发放工作，在工程开工前组织有关人员学习设计文件，是为了对设计文件、图纸等资料进行了解和研究，使施工人员明确设计者的设计意图，熟悉设计图纸的细节，掌握设计人员收集的各种原始资料，对设计文件和图纸进行现场核对，结合现场实际情况采取有效措施，明确工艺流程。

2.4.2按照工程设计要求，项目部收集本工程所需的法律、法规、标准、规范、相关作业指导书。

按照交工技术规定准备好各种施工记录表格和相关监理监督表格。

组织全体管理人员进行现行规范、标准、规程以及上级部门所颁发的其它技术要求与规定的学习。

建筑给水、排水管道安装作业指导书本次建筑给水、排水管道安装作业指导书根据《建筑给水排水采暖工程施工质量验收规范》GB50242—2002《给水排水管道工程施工及验收规范》GB50268-97、《建筑排水硬聚氯烯管道工程技术规程》等编制。

1、室内给排水管道安装施工步骤及要求如下：1.1、配合土建预留孔洞及预埋铁件预留孔洞及预埋铁件时应先复核土建的坐标和标高，根据管道施工图配合土建进行孔洞的预留和铁件的预埋.1。

2、管道除锈、防腐管道除锈可采用人工除锈或机械除锈，除锈后管材表面应无可见油脂、污垢、氧化皮、铁锈等附着物，直至露出金属光泽为止。

管道防腐按照设计要求进行，防腐后应保证涂层均匀、颜色一致、不漏涂、附着要牢固、无剥落、皱纹、气泡、针孔等缺陷.钢管防腐时卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严等.1。

3、支架制作及安装根据施工图或有关标准图集进行支架制作及安装，支架安装时应符合：1.3.1位置正确，埋设平正牢固。

1.3.2固定在建筑结构上的管道支、吊架不得影响结构的安全。

1.3.3支、吊架间距应符合设计要求，设计未要求时:按下表钢管水平安装支架最大间距排水塑料管支架间距1.3。

4 给水管道立管管卡安装应符合下列规定：1。

3.4。

1楼层高度小于或等于5m ，每层必须安装1个。

1.3.4.2楼层高度大于5m,每层不得少于2个。

1。

3.4。

3管卡安装高度，距地面应为,2个以上管卡应匀称安装,同一房间管卡安装在同一高度上。

1。

3。

5 金属排水管道上的吊钩或卡箍应固定在承重结构上。

间距为于2m ；立管不大于3m 。

楼层高度小于或等于4m 1。

4 生活给水管道安装1.4.1管道安装前应进行调直。

对管道进行外观检查，管道表面应无裂纹、缩孔、夹渣及锈蚀等缺陷，不得有超过壁厚的负偏差的锈蚀或凹陷。

1.4。

2给水管道在穿楼板和墙壁时应加设套管，安装在楼板内的套管其顶部应高出装饰地面20mm 安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm ，底部应与楼板底面相平；穿墙壁时,套管两端与饰面相平。

作业指导书管沟施工原则：先深后浅，自下而上，先地下，后地上；跨越挡土墙或结构物处要先于墙基础施工，采取有力措施，保护既有管线；分段开挖见缝插针，为总体施工创造条件。

施工主要工艺流程为：施工放样→井点降水→沟槽开挖→地基处理→人工整平→基础施工→管道铺设安装→接口→管道闭水试验→基坑回填土→竣工验收。

根据施工安排采取平行流水作业，避免沟槽开挖后暴露过久，引起沟槽坍塌，同时可充分利用开挖土进行基坑回填，以减少施工现场的土方堆积和土方外运数量。

排水管道施工采用合槽放坡开挖。

一、材料雨水管当管径≥600mm时采用企口管，当管径＜600mm时采用承插管。

HDPE污水管刚度要求：当覆土深度H≤4m时，SN≥8KN/㎡；4m＜H≤6m时，SN≥12.5KN/㎡；H≥6m时，SN≥16KN/㎡；竖向变形率≤3%d。

污水压力管、倒虹管采用球墨铸铁管。

污水管道d=400穿雨水箱涵采用外套DN500钢管直穿，钢管防腐做法采用环氧树脂玻璃钢外防腐层构造，厚度为3mm。

二、放样测量放线：雨、污水管道放线，一般每隔20m 设中心桩，排水管道放线，一般每隔10m 设中心桩。

管道检查井处、变换管径处均应设中心桩，必要时要设置护桩或控制桩。

三、管沟开挖：沟槽开挖的关键是确定开挖宽度。

开挖前现场进行清理，根据管径大小，埋设深度和土质情况，开挖坡度为1:1。

按施工规范或技术规程要求，选取既不会造成沟槽塌方，又减少开挖量的最小需要槽底宽度（管道结构宽与两侧工作空间宽之和），如管径为d400mm的基础宽度为：管壁厚(0.04)+管内径(0.4)+管壁厚(0.04) +a值（0.8*2）=0.64m，不同管径的基础根据管壁厚及管内径确定。

经过计算确定沟槽上口开挖边线。

一般使用挖掘机开挖，只有当挖深较小或避免对周围振动及需探险查时才用人工开挖。

使用机械开挖时，底部予留20cm～30cm 用人工清理修整，不得超挖。

如超挖，不能用原土回填，采用换填中粗砂或碎石，并整平夯实处理。

市政雨、污水工程施工作业指导书(编号:)一、放样定位根据道路给定中心控制点和设计图纸,在现场测设出沟槽中心的起点、终点、平面折点、纵向折点及直线段控制中心桩,并在沟槽外适当位置,设置方向控制桩,并且通过丈量确定桩号。

另外在稳固且不易碰撞处设置临时水准点。

沟槽开挖后,在沟槽两侧对称设置高程桩,以便施工中随时测定中心线和高程。

二、沟槽土方开挖污水管道的沟槽通常采用支撑、直槽开挖。

沟槽开挖底宽度一般为:d12021为3.4米,d600管为2.2米,DN400管槽深3m≤h＜4m为1.4米、槽深h＜3m为 1.2米；沟槽深度大于 4.5m时采用复式断面开挖。

沟槽下4.5m采用密列板支撑直槽开挖,以上部分槽宽6.0m,上部至原地面采用放坡开挖,坡度采用1:0.33；槽深小于 4.5m时采用密列支撑直槽开挖。

如土质较差时支撑应加强。

在开挖过程中要注意对于槽深大于4.5m 的要先开挖,槽底 4.5m以上的部分边开挖边后退,开挖好后重新放出下面 4.5m深沟槽的开槽边线,如有井点施工进行井点降水后再开挖以下4.5m,在开挖过程中应先开挖槽底标高较深的一头,也边挖边支撑,同时人工修整沟槽基底,并人工在两侧开挖20210cm的排水沟。

井点降水的施工:施工前先计算井点管长度和井管距沟槽中心的距离。

开挖井点沟槽铺设集水总管,冲孔沉设井管,灌添砂滤料,将井管与集水总管线连接,安装抽水机组,连接集水总管进行试抽并全面检查管路接头质量,井点出水状况和抽水机运转情况,检查合格后,用土堵塞井点孔口到地面下0.8~1.0m的范围后进行抽水。

在沟槽中线处每井段设置3个观察孔,当观察孔内的水位经观察距沟槽底面以下大于50cm时,经现场监理认可后,作好原始记录,并报专业工程师批准后,进行沟槽开挖。

雨水管道的沟槽通常采用大开挖。

槽底一般为宽:DN250管为0.7米,DN400管为 1.1米,d600管为 2.0米,d800管为 2.4米,d1000管为2.6米,d12021为3.2米。

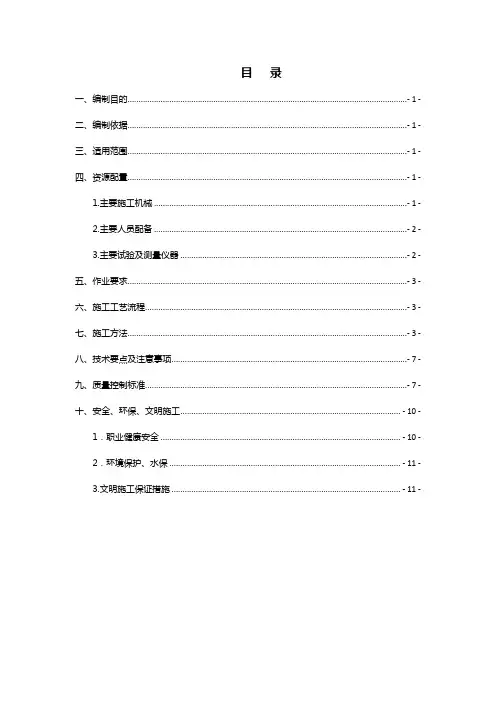

目录一、编制目的...............................................................................................................................- 1 -二、编制依据...............................................................................................................................- 1 -三、适用范围...............................................................................................................................- 1 -四、资源配置...............................................................................................................................- 1 -1.主要施工机械 ...................................................................................................................- 1 -2.主要人员配备 ...................................................................................................................- 2 -3.主要试验及测量仪器 .......................................................................................................- 2 -五、作业要求...............................................................................................................................- 3 -六、施工工艺流程.......................................................................................................................- 3 -七、施工方法...............................................................................................................................- 3 -八、技术要点及注意事项...........................................................................................................- 7 -九、质量控制标准.......................................................................................................................- 7 -十、安全、环保、文明施工.................................................................................................... - 10 -1．职业健康安全 ............................................................................................................. - 10 -2．环境保护、水保 ......................................................................................................... - 11 -3.文明施工保证措施 ........................................................................................................ - 11 -雨污水管道施工作业指导书一、编制目的明确雨污水管道施工作业的作业要求、工艺流程、操作要点、注意事项和相应的工艺标准，指导、规范施工。

市政雨、污水工程施工作业指导书(编号：)一、放样定位根据道路给定中心控制点和设计图纸,在现场测设出沟槽中心的起点、终点、平面折点、纵向折点及直线段控制中心桩,并在沟槽外适当位置,设置方向控制桩,并且通过丈量确定桩号.另外在稳固且不易碰撞处设置临时水准点.沟槽开挖后,在沟槽两侧对称设置高程桩,以便施工中随时测定中心线和高程.二、沟槽土方开挖污水管道的沟槽通常采用支撑、直槽开挖.沟槽开挖底宽度一般为：d1200管为3.4米,d600管为2.2米,DN400管槽深3米≤h＜4米为1.4米、槽深h＜3米为1.2米;沟槽深度大于4.5米时采用复式断面开挖.沟槽下4.5米采用密列板支撑直槽开挖,以上部分槽宽6.0米,上部至原地面采用放坡开挖,坡度采用1：0.33;槽深小于4.5米时采用密列支撑直槽开挖.如土质较差时支撑应加强.在开挖过程中要注意对于槽深大于 4.5米的要先开挖,槽底4.5米以上的部分边开挖边后退,开挖好后重新放出下面4.5米深沟槽的开槽边线,如有井点施工进行井点降水后再开挖以下 4.5米,在开挖过程中应先开挖槽底标高较深的一头,也边挖边支撑,同时人工修整沟槽基底,并人工在两侧开挖20×20厘米的排水沟.井点降水的施工：施工前先计算井点管长度和井管距沟槽中心的距离.开挖井点沟槽铺设集水总管,冲孔沉设井管,灌添砂滤料,将井管与集水总管线连接,安装抽水机组,连接集水总管进行试抽并全面检查管路接头质量,井点出水状况和抽水机运转情况,检查合格后,用土堵塞井点孔口到地面下0.8~1.0米的范围后进行抽水.在沟槽中线处每井段设置3个观察孔,当观察孔内的水位经观察距沟槽底面以下大于50厘米时,经现场监理认可后,作好原始记录,并报专业工程师批准后,进行沟槽开挖.雨水管道的沟槽通常采用大开挖.槽底一般为宽：DN250管为0.7米,DN400管为 1.1米,d600管为 2.0米,d800管为 2.4米,d1000管为2.6米,d1200管为3.2米.坡度不陡于1：0.33.土方采用挖掘机开挖,在开挖过程中应先开挖槽底标高较深的一头,同时人工修整沟槽基底,并人工在两侧开挖20×20厘米的排水沟.以保证槽底土基不受浸泡,槽底土层严禁发生超挖现象,避免扰动基底土壤,如发生超挖,只可用碎石回填夯实.三、平基、管座(管道基础)排水管道基础如遇局部区段(如部分老河道区段和鱼塘范围)基底土质较差时,且厚度≤1米时,施工时应将淤泥清除干净,回填30厘米厚道渣分层夯实,再回填灰土并分层夯实至管基;当基底淤泥厚度＞1米时,施工时挤入大石块,块石间用级配砾砂填严.在浇筑沟槽基础砼时,沟槽基底应干燥,无积水.钢筋砼管：根据设计图纸要求施工,基础钢筋绑扎严格按照图纸施工,以及执行钢筋质检,隐蔽工程验收制度.砼按设计标号、水灰比做好试验配合比,按配合比投料,现场搅拌.基础模板采用钢木模结合模板,模板支撑牢固.浇砼时,用插入式震动器和平板震动器充分振实,严格按砼工程操作规范施工.砼浇注完后即时做好养护工作,管基砼做适当处理,保证铺管时的标高、轴线控制,浇注抗肩砼前,应做施工缝、钢筋调整等处理工作.四、安管、接口安装排水管：沟槽开挖结束,首先铺设碎石垫层并用电动夯夯实,然后设置模板浇筑砼平基,模板安装应牢固、顺直,平基砼坍落度采用2~4厘米,配合比应严格按照施工配合比进行控制,浇筑时应振捣密实,完成后做好浇水养护工作.管材采用吊车、人工相结合办法安装,安装时根据控制桩严格控制管道中心和高程,以避免管内底高程和错口两项的超差.安装结束后,及时在管道两侧牢固安装模板,浇筑垫肩砼.浇筑完成后,应及时用1∶2砂浆抹带,以使管带和管座结合牢固,抹带前先将管口洗刷干净,刷水泥浆一道,然后进行第一层抹浆,厚度为带厚的1／3,压实与管壁粘牢,表面要拉毛,待第一层砂浆初凝后,再进行第二层抹浆,用抹子捋压成型,等初凝后,再用抹子赶光压实,钢丝网应设置在第一层和第二层之间.污水管材宜将插口顺水流方向,承口逆水流方向安装,安装一般由下游往上游进行.管壁内应清洗干净,并在承口内壁及插口橡胶圈上涂上润滑剂,然后将插口缓慢插入承口预定位置.钢筋砼承插管基座,底层为砼垫层,基座为钢筋砼,钢筋制作、绑扎正确,纵筋伸入窨井基础尺寸按设计.进出水管由企口管锯成两个半节管与窨井连成整体,底板与井壁及管口包固须一起浇筑.五、检查井窨井砌筑：窨井砼基础不应利用管道平基再帮宽的办法做井基,应在挖槽时,就计算好窨井位置,浇筑管道砼平基时,应将窨井井基同时一次浇筑,污水窨井的流槽应形成与管径相同的半圆弧形,污水井壁模板应立制稳固,拼缝严密,钢筋制作应符合设计及有关施工规范的规定,混凝土浇筑应一次成型,振捣密实均匀,雨水窨井应设置落底,高度不得少于30厘米.井身墙体砌砖应充分湿润,砌筑时控制好墙身竖直、平整及方正,严格控制好井室几何尺寸,砖体要做到横、竖交错砌筑,砂浆应饱满,窨井内外墙身均用水泥砂浆抹面,抹面应控制好厚度、均匀、平整、密实,抹面完成后要做好砂浆养生工作.安装用盖座和铸铁盖均应符合规范规定,且有出厂证明,盖座安装要做浆、稳固,铸铁盖也要做浆,安装稳固.安装时应严格控制好井盖高程,使之低于路面0~5米米(行车道部分).六、管道闭水污水管道闭水工作十分重要,首先做好砖砌封头,向管道窨井灌满水,使窨井管材充分吸水24小时,渗水量的测定时间不小于30分钟,方可请监理工程师验收闭水工作,如不符合要求,应立即返工,使之达到要求.橡胶圈接口闭水前不允许用水泥砂浆或其它材料勾缝.七、沟槽回填管道验收合格后,应及时进行回填沟槽工作.回填前将槽底杂物清理干净.将沟槽内积水抽干,避免带水回填,不回填淤泥腐植土及有机物质,剔除大于10厘米的石块等硬块,敲碎大的泥块.钢筋砼管两侧及管顶以上50厘米范围内采用蛙式打夯机结合人工方式分层夯实.管顶50厘米以上用人工配合推土机回填,每次回填的厚度不大于15厘米,采用8T压路机分层碾压密实,1米以上用重型压路机碾压,以防管子接口遭到破坏.UPVC加筋管管腔及管顶以上15厘米范围内均匀填满粗砂,洒水整平夯实,在管道两侧及管顶以上15厘米范围内,沟槽填用的土必须预先备好,要在最佳含水量左右.回填时,拆板与回填交替进行,做到当天拆板、当天回填、当天夯实,井点降水设备的拆除应在回填土到地下水位以上后进行.板桩在填土达到要求高度后才可拔除,拔除时采取措施,减少板桩槽内带土,并及时往槽孔内回填砂子.尽早安排沟槽回填,以便在铺筑路面前有一个沉降期,保证路面基层稳定,回填时管道两边同时进行,做到对称、均匀,满铺轻夯,下遇浅埋管道进行加固处理.按照要求标高1米以上填筑6%灰土至路基底标高,上部与路基一起施工,回填石灰土用铲车提前一天按配比拌和焖料,增加拌和的遍数,保证均匀.焖好的土检查其灰剂量和含水量,满足填筑要求,方可使用压路机压实.回填时,应积极做好试验工作,按规范要求取样,测定压实度,如不符合立即返工处理,直到合格.如管道位于老河道处,应按道路要求清除淤泥,填6%灰土至管顶以上50厘米,碾压密实后,再开挖管道沟槽,管道做在道路所填灰土上.八、施工过程应注意事项根据苏州嵩山路施工过程中发生的一些情况及总结的一些经验,在排水工程施工时还应注意以下几点事项：1、巧妙安排好市政工程中各种管线的施工.前期主要有雨、污水管道的施工,且雨、污水管道的施工进度直接影响到整个工程的进度,所以一定要根据天气等影响因素安排好排水管道的施工.后期的管线施工涉及到电缆、电线、通讯、煤气、自来水等,一旦安排不到位或处理不当,不仅影响附属工程的施工,甚至会带来不必要的返工.尤其在道路交叉口各种管线比较集中,更应优先安排.2、雨、污水井标高一次砌筑高度建议控制在8%灰土第四层高出10厘米,这样有利于二灰碎石摊铺,待二灰碎石施工结束应立即进行反开挖雨污水井施工,行车道部的窨井进行加固.3、排水工程在施工中一定要按照先深后浅原则,进行合理施工避免出现工序倒置,破坏已完工工程质量.4、雨季天气对排水施工尤其是沟槽施工影响很大,极易造成塌方,应及时理顺边沟及道路排水系统,及时检查沟槽井点降水设施和支撑情况,对深沟槽要用防水布覆盖,沟槽开挖出来的土方尽量远离沟边,确保安全生产.。

雨污水管道工程施工作业指导书（精）第一篇：雨污水管道工程施工作业指导书(精)雨污水管道工程施工作业指导书一、目的为了规范管道工程施工操作规程，提高管道工程施工质量，特制订本指导书。

二、引用标准：1、《室外排水设计规范》(GB50014-20062、《给水排水管道工程施工及验收规范》(GB50268-973、《给水排水工程管道结构设计规范》（GB50332-2002）4、《混凝土结构设计规范》(GB50010-20025、《给水排水工程构造物结构设计规范》(GB50069-20026、《中华人民共和国工程建设标准强制条文》(城市建设部分7、《混凝土结构工程施工质量验收规范》(GB50204-20028、《市政排水灌渠工程质量检验标准》(CJJ-90三、施工准备1、工程交底在由业主组织的工程交底前，项目经理部应组织相关人员深入了解设计文件及要求，掌握施工特点及重点。

认真作好设计文件中的疏漏或与施工实际条件不适应之处的详细记录及更改建议，以便在工程交底时提交设计单位和建设单位解决。

有关交通配合、环境保护、市政设施拆迁及防护等问题，也应在工程交底时提交建设单位解决。

2、施工调查施工前应根据施工需要，对下列情况和资料进行调查研究和收集：⑴、现场地形及地上、地下现有建筑物、构筑物、电力通讯电缆、光缆、既有管道等公用设施；⑵、工程地质和水文地质有关资料；⑶、气象资料, 特别注意降水和冰冻资料；⑷、当地政府环保、职业健康安全、公用设施保护等方面的有关文件；⑸、工程用地情况，交通运输条件及施工排水条件；施工所需供电、供水条件；⑹、工程施工机械和工程材料供应落实情况；⑺、施工路段道路交通情况。

3、施工测量⑴、施工测量的内容：①、核对设计单位提供的永久水准点、控制点，建立临时水准点、轴线桩；②、测定管道中线、附属构筑物位置，标出地面上定桩，核定与规划桩相应关系，并标出与管线冲突的地上、地下构筑物位置；③、核对新建高程与既有工程衔接的位置和高程；④、施放施工边线，堆土、堆料界限及临时用地范围；⑤、施工设置的临时水准点、轴线桩、高程桩，必须经过复核后方可使用，并应对其定期核对；四、施工工艺1、沟槽开挖（1）根据设计图，管道沟槽开挖可采用人工配合机械开挖法。

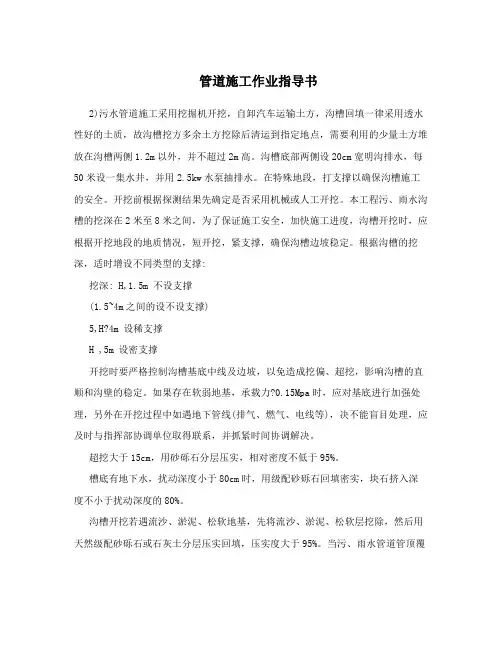

管道施工作业指导书2)污水管道施工采用挖掘机开挖，自卸汽车运输土方，沟槽回填一律采用透水性好的土质，故沟槽挖方多余土方挖除后清运到指定地点，需要利用的少量土方堆放在沟槽两侧1.2m以外，并不超过2m高。

沟槽底部两侧设20cm宽明沟排水，每50米设一集水井，并用2.5kw水泵抽排水。

在特殊地段，打支撑以确保沟槽施工的安全。

开挖前根据探测结果先确定是否采用机械或人工开挖。

本工程污、雨水沟槽的挖深在2米至8米之间，为了保证施工安全，加快施工进度，沟槽开挖时，应根据开挖地段的地质情况，短开挖，紧支撑，确保沟槽边坡稳定。

根据沟槽的挖深，适时增设不同类型的支撑:挖深: H,1.5m 不设支撑(1.5~4m之间的设不设支撑)5,H?4m 设稀支撑H ,5m 设密支撑开挖时要严格控制沟槽基底中线及边坡，以免造成挖偏、超挖，影响沟槽的直顺和沟壁的稳定。

如果存在软弱地基，承载力?0.15Mpa时，应对基底进行加强处理，另外在开挖过程中如遇地下管线(排气、燃气、电线等)，决不能盲目处理，应及时与指挥部协调单位取得联系，并抓紧时间协调解决。

超挖大于15cm，用砂砾石分层压实，相对密度不低于95%。

槽底有地下水，扰动深度小于80cm时，用级配砂砾石回填密实，块石挤入深度不小于扰动深度的80%。

沟槽开挖若遇流沙、淤泥、松软地基，先将流沙、淤泥、松软层挖除，然后用天然级配砂砾石或石灰土分层压实回填，压实度大于95%。

当污、雨水管道管顶覆土小于1m或大于6m时，采用360?满包基础。

基础施工采用两步来完成，首先浇筑平基部分，然后等管道安装就位后，再浇筑剩余的管座部分。

污、雨水管道的平基应紧跟沟槽的开挖。

形成一段沟槽，浇筑一段平基。

沟槽经监理工程师验收合格后，立即根据测量人员所测设的控制中桩挂线，安装模板。

模板的安装必须保证平基的几何尺寸满足设计和施工规范的要求，严格控制相邻模板间的错台尺寸，不能超出规范要求。

总之，模板工程必须作到，线条流畅，表面平整，支撑牢固稳定。

雨污水施工作业指导书一、适用范围本作业指导书适用于***项目新建道路工程排水管道（雨水主管、支管、连接管、污水主管、污水支管）施工。

1.编制依据《给水排水管道工程施工及验收规范》（GB 50268-2008）；《给水排水构筑物工程施工及验收规范》（GB 50141-2008）；《市政排水管道工程及附属设施》（图集06MS201）；二、工艺流程施工准备→测量放线→沟槽开挖→沟槽验收→管道基础→管道铺设→检查井砌筑→沟槽回填→雨水口及连接支管1.施工准备：排水管道施工前，必须详细熟悉设计图纸，确定施工范围、管线走向等施工内容，并核实调查周边管线、构筑物等障碍物。

详细计算高程、坐标、走向、坡度等施工参数，同时做好人、料、机的施工组织准备，达到快速高效施工的目的。

材料：本工程主要材料包括钢筋混凝土管（d300、d800、d1000、d1200、d1350、d1500、d2000）、HDPE缠绕管（DN300、DN400）及钢筋、混凝土、井盖等。

2.测量放线：（1）施工前复核测量控制点的准确性，并根据控制点位和施工需要加密测量。

（2）根据现有地面标高结合施工图纸中管道底面高程计算出各井室及管道第 1 页共8 页沟槽开挖深度，同时采用醒目标志沿线做好标记。

3.沟槽开挖：（1）沟槽开挖方式由于本道路沿线原地面高低起伏，部分排水管位于填方区、部分位于挖石方区域；结合现场周边建筑物情况确定如下开挖方式：①填方区域：采用机械开挖，人工配合。

②挖土方区域：采用机械开挖，人工配合整平③挖石方区域（包含管廊引出口排管、电缆井）：采用潜孔钻钻孔、炸药爆破方式（明爆，注:必须在管廊开挖前完成爆破）。

（2）沟槽底部开挖宽度按照B=D+2t+2a的原则确定，（D为管内径、t为管壁厚、a为工作面宽度，可参考（GB 50268-2008）中表4.3.2及金星大道排水工程图纸S中相关要求）。

（3）沟槽坡度:根据设计图纸要求均采用不加支撑的放坡开挖方式，放坡坡率根据不同地段土质情况及周边荷载情况而异，对于填方路段采用机械开挖，沟槽深度≤3m为1:0.3 沟槽深度3m~6m为1:0.5；对于挖方路段采用爆破开挖，爆破坡率均按照1:0.25控制。

雨水污水管道施工操作手册本操作手册旨在指导雨水污水管道施工的步骤和规范。

请按照以下步骤进行操作：1. 施工前准备：- 确保所有必需的工具和材料到位，并进行检查。

- 清理施工现场，确保没有障碍物和危险源。

- 检查施工区域，确保不会对周边环境和建筑物造成影响。

2. 施工方案确认：- 根据设计图纸和规范要求，确认施工方案。

- 确定管道的铺设路径和连接点位置。

- 审查施工方案，确保符合相关法规和标准要求。

3. 管道铺设：- 根据施工方案，铺设管道并进行固定。

- 检查管道的平整度和水平度，确保符合要求。

- 进行管道连接，使用合适的连接件和密封材料。

4. 管道测试：- 完成管道铺设后，进行测试以确保管道的质量和密封性。

- 使用相应的测试设备和方法，进行压力测试和漏水测试。

- 根据测试结果，修复任何发现的问题，并重新测试。

5. 管道保护与维护：- 在管道铺设完成后，进行管道的保护和维护工作。

- 安装适当的防护设施，防止外部损坏。

- 定期检查和清理管道，确保畅通和正常运行。

6. 完工验收：- 完成所有施工工作后，进行验收和检查。

- 根据设计要求和施工规范，检查管道的质量和符合性。

- 提交完工报告，并进行相应的手续和文件归档。

请注意，在进行施工操作时，始终遵循安全标准和规范要求。

如有任何疑问或问题，请随时咨询相关专业人员。

操作手册内容仅供参考，请根据具体情况和要求进行调整和适应。

以上是雨水污水管道施工操作手册的内容，希望对您有所帮助。

雨污水工程施工方案编制：审核：审批：京鑫建设集团有限公司荷园路道路工程项目部雨污水工程施工方案一、工程概况荷园路（金明街-青城街）设计标准为城市次干道，雨污水都是从金明街接入，从青城街流出，管材为钢筋混凝土承插管，缠绕结构壁B型管材，采用砂石基础。

二、雨污水管道施工测量放线→雨污水管道沟槽开挖→管道基础→管道安装→雨污水预留管施工→检查井、出水口砌筑→闭水试验→雨污水管道回填→收水管铺设→收水井砌筑根据施工安排采取平行流水作业，避免沟槽开挖后暴露过久，引起沟槽坍塌，将开挖土方运至以减少施工现场的土方路槽以外10m。

雨污水管道方法如下：1、测量放线按图纸放出管道中线，依据甲方提供的水准点进行闭合确定无误导入现场。

监理验线，进行水准点及导线点闭合，同意下道工序施工，方可进行施工。

2、雨污水管道及沟槽沟槽开挖因现沟槽部分出现在土方路段，使用挖掘机开挖管道沟槽时，测量员及时检测槽底高程，质量员进行复测，以保证管道铺设高程、坡度为1：0.8。

如施工现场有地下水出现，在管道两侧各设一条0.5（宽）×0.5（深），每40米设一个抽水坑0.5m（长）×0.5m（宽）×0.5m（深）采用潜水泵派专人进行降水，保持槽底无积水出现。

在深沟内挖土施工时，要注意沟壁的情况，所有人员不得在沟槽内坐卧、休息，要在沟上设专人监视防止塌方伤人。

沟槽开挖完毕后，现场技术员报监理进行沟槽检验，监理检验合格后方可进行下道工序。

挖出的土运至路槽以外10m。

3、管道基础沟槽开挖完毕经检验合格后，进行管道基础施工。

管道基础材料（砂石基础）用挖掘机倒运到管道基础位置，人工分层夯填。

4、管道安装。

4.1管道安装1下管采用吊车将管道吊入槽内，下管时注意管道绑扎好重心、平吊轻放，依据坡度线及中心线，人工配合将管子就位，并用砼块固定好。

2砼雨污水管采用1：2.5水泥砂浆接口或钢丝网砂浆（1：2.5）抹带接口，须将接口管子凿毛洗净，刷一道水泥浆，用1：2.5水泥砂浆抹带（或进行钢丝网1：2.5砂浆抹带施工），抹带时保证带厚、带宽符合设计要求，抹带完后，用草袋覆盖3～4小时后洒水养护。

道路雨污水的施工作业指导一、道路雨污水的施工工艺流程：（一）双壁波纹管施工工艺流程（二）钢筋混凝土管施工工艺流程二、施工方法：（一）施工测量1、测量作业前应对测量仪器进行校验，测量时对所有数值和原始记录作详细校对。

2、施工前应首先校测已建各种管道接口的标高和位置，确定是否与新建管高一致。

若发现问题应及时与监理和设计单位一道共同研究解决。

管道放线时，应每隔10米设中心桩，在检查井、变换管径处、分支处均应设中心桩，必要时要设置护桩或控制桩。

3、开挖沟槽铺设管道的沿线设临时水准点，每200米不宜少于1个。

4、施工设置的临时水准点、管道轴线控制桩、高程桩必须经复核后方可使用。

施工测量允许偏差见下表注:1、L为水准测量闭合路线的长度（km）;2、n为水准或导线测量的测站数.（二）雨、污水管道基槽开挖：1、沟槽开挖:管道沟槽底部的开挖宽度，宜按下式计算：B=D1 + 2（b1 + b2 + b3）B—管道沟槽底部的开挖宽度（mm）D1—管道结构的外缘宽度（mm）b1—管道一侧的工作面宽度（mm）b2—管道结构的外缘宽度（mm）b3—现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度宽度（mm）管道一侧的工作面宽度（mm）注:1.槽底需设排水沟时,工作面宽度b1 应适当增加;2.管道有现场施工的外防水层时,每侧工作面宽度宜取800mm.2、接口工作坑应配合管道铺设及时开挖,开挖尺寸应符下合表规定.接口工作坑开挖尺寸（mm）3、管道基槽开挖地基的压实度应达到设计的要求，在路基填方地段应按道路密实度要求回填到路基标高，然后再开挖管槽。

在高填方地段应在回填至管顶以上1.5m时再开挖管槽。

待管道施工完成后，再分层回填压实至设计路面高程。

当挖方区地基为岩石时，采用爆破开挖辅以人工清打。

为防止超挖或扰动沟槽底面，槽底应预留0.1-0.3米采用人工开挖至设计标高并检平。

高填方地段管道基槽应超挖0.5米，夯实后再回填0.5米厚石渣至设计槽底标高，再施工管道基础。

雨污水管道施工方案(10)一、背景介绍随着城市化进程的不断加快，城市雨污水管道建设成为一项至关重要的工程。

为了有效处理雨水和污水，提高城市环境水质，必须设计合理的雨污水管道施工方案。

二、施工前准备1. 地勘及设计方案确认在施工前，首先需要进行地面勘测，确认设计方案并制定施工计划。

确保施工的准确性和顺利性。

2. 材料及设备准备准备各种施工所需的材料和设备，包括管道、管件、焊接设备等。

三、施工流程1. 开挖施工根据设计方案确定管道的敷设位置，使用挖掘机等设备进行地面开挖工作，确保管道的安全敷设。

2. 管道敷设将准备好的管道和管件按照设计方案的要求进行正确的敷设，并注意管道的坡度和连接密封性。

3. 焊接及连接对管道和管件进行焊接和连接，确保管道的稳固性和密封性。

4. 排水系统测试在施工完成后，对雨污水管道进行排水系统测试，确保雨水和污水能够顺利排放。

四、施工质量控制1. 定期检查在施工过程中定期对管道的敷设情况进行检查，发现问题及时处理。

2. 质量监督加强对施工过程的监督，确保施工质量符合设计要求。

五、施工安全保障1. 安全培训对施工人员进行安全教育培训，确保施工过程中的安全。

2. 安全设施设置在施工现场设置必要的安全设施，确保施工的安全进行。

六、总结与展望雨污水管道施工是一项细致且复杂的工程，需要合理的设计方案和严格的施工管理。

通过本文介绍的施工方案，可以有效提高雨污水管道施工的质量和效率。

未来，我们还将不断优化施工方案，为城市环境的改善做出更大的贡献。

市政排水工程作业指导书一、引言市政排水工程是城市基础设施建设中不可或者缺的一部份，其主要目的是为了有效排除城市内的雨水和废水，保证城市的正常运行和居民的生活质量。

本指导书旨在提供市政排水工程作业的详细指导，包括工程准备、施工流程、安全措施等方面的内容。

二、工程准备1. 确定工程范围和目标：明确工程的具体范围和目标，包括排水系统的规模、设计要求等。

2. 制定施工计划：根据工程范围和目标，制定详细的施工计划，包括施工顺序、时间安排、人力物力资源等。

3. 确定施工队伍：组建合适的施工队伍，包括工程师、技术人员、施工工人等，确保具备相关技能和经验。

4. 采购材料和设备：根据工程需要，采购合适的材料和设备，确保施工顺利进行。

三、施工流程1. 地面准备工作：清理施工现场，确保施工区域干净整洁，清除障碍物和垃圾。

2. 排水管道铺设：根据设计要求，进行排水管道的铺设工作，包括挖掘沟槽、敷设管道、连接管件等。

3. 排水井建设：根据需要，建设排水井，包括挖掘井坑、浇筑井壁、安装井盖等。

4. 排水泵站建设：如果需要建设排水泵站，进行泵站的基础建设、设备安装等工作。

5. 路面恢复工作：完成排水工程后，对施工区域进行路面恢复，确保道路平整、无障碍。

四、安全措施1. 安全教育培训：在施工前，对施工人员进行安全教育培训，包括工作流程、安全操作规范等。

2. 安全防护设施：在施工现场设置必要的安全防护设施，包括警示标志、安全网等，确保工人的人身安全。

3. 安全监测与检查：定期对施工现场进行安全监测和检查，发现安全隐患及时处理，确保施工过程安全可靠。

五、质量控制1. 施工质量检查：定期对施工过程进行质量检查，确保施工符合设计要求和施工规范。

2. 材料质量控制：对采购的材料进行质量检验，确保材料符合相关标准。

3. 施工记录和档案：建立施工记录和档案，详细记录施工过程中的关键节点和重要数据，以备后续参考和审查。

六、施工后维护1. 设备维护保养：定期对排水设备进行维护保养，包括清洁、润滑、检修等，确保设备的正常运行。

修改记录1、目的明确排水工程（雨、污）施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范排水工程（雨、污）作业施工。

2、编制依据《城市排水工程规划规范》GB 50318-2000《给水排水管道工程施工及验收规范》GB 50268-2008《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《城镇给水排水技术规范》GB 50788-20123、适用范围适用于中交南沙新区明珠湾区灵山岛尖工程排水工程（雨、污）施工。

4、施工准备（1）工程技术文件和施工方案编制已完成并经审核批准。

（2）施工技术人员与施工人员、机械全部到位，并进行技术交底，明确质量、安全、工期、环保等要求；管道、钢筋等原材料到场并通过检验；本项目采用商品砼，需提前做好配合比设计工作。

（3）施工放样完成，且经过监理工程师检验，精度满足规范要求。

(4）施工便道拉通，满足机械、材料进场和砼运送要求。

5、施工工艺5.1、施工工艺流程5.2、施工工艺1、管道基坑开挖按测量放出管线沟槽的中心线和边线进行开挖，采用机械和人工相配合方式开挖，挖至离槽底标高剩余200mm采用人工清理，基槽尺寸经监理工程师验收合格后进行基础施工。

2、基础施工按设计进行基础垫层施工，铺筑垫层采用人工整平并用机械夯实。

3、管道安装管道基础经检验合格后方可进行管道安装，管道安装要顺直。

4、砖砌检查井结构施工井底基础---砌筑井室及井内流槽，表面应用砂浆分层压实抹光---井室收口及井内壁原浆勾缝，踏步安装---预留支管的安装与井壁衔接处理---井身二次接高至规定高程---浇注或安装井圈---井盖就位砖砌检查井施工方法①、井底基础应与管道基础同时施工。

②、砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。

③、排水管道检查井内的流槽应与井壁同时砌筑，当采用石砌时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。
