STM32基于固件库V3.5版本的工程模板建立

基于ST官方V3.5固件库的STM32新建工程心得之前笔记有寄存器版本的新建工程步骤，这里介绍下基于ST官方V3.5固件库的STM32新建工程，和寄存器新建工程类似，在其基础上添加库文件。

1、WINSOWS环境下新建工程文件夹test →inc 存放自己的库文件src 存放自己的.C文件out 存放自己的输出文件txt 存放技术文档Libraries 拷贝的官方库文件到自己的工程文件夹下将打包文件夹下system目录下的inc和src文件夹中的3个文件或复制inc 和src到test文件夹下2、打开keil，新建一个工程将工程保存到自己新建的工程文件夹test的根目录选择芯片型号在弹出的是否自动导入启动代码的选项卡中选择否3、点击manage project items图标进行工程组管理test →CMSIS (Cortex微控制器软件接口标准)放启动代码内核文件STD_DRIVER (驱动程序放封装好的函数)SYSTEMMAINSRC在CMSIS工程组下添加以下文件：Libraries/CMSIS/CM3/Core Support/core_cm3.cLibraries/CMSIS/CM3/Devicesupport/ST/STM32F10x/system_stm32f10x.cLibraries/CMSIS/CM3/Devicesupport/ST/STM32F10x/startu p/arm/startup_st m32f10x_hd.s（.s文件可能在目录下被过滤，选择查看.s文件才能找到）至此，管理组CMSIS目录下共有3个文件在STD_DRIVER工程组目录下添加以下文件：Libraries/STM32F10x_StdPeriph_Driver/所有.c文件（这里暂时全部添加，以后可以用到哪个添加哪个）工程组设置完毕，点击确定保存4、从标准库文件夹STM32F10x_StdPeriph_Lib_V3.5.0/Project/STM32F10x_StdPeriph_Template/stm32f10x_conf.h 拷贝到新建工程文件夹test的inc文件夹下stm32f10x_it.c 拷贝到新建工程文件夹test的src文件夹下stm32f10x_it.h 拷贝到新建工程文件夹test的inc文件夹下5、点击Opetions for Target图标进行工程配置Device选项卡是芯片，新建工程时候已经选择Target选项卡晶振8.0MHzOutput选项卡Select Folder for Objects选择输出文件路径为创建文件夹test目录下的out，勾选Create HEX File，生成HEX烧写文件Listing选项卡Select Folder for Listing选择列表文件输出路径为test的outC/C++选项卡这里要添加两个宏:STM32F10X_HD,USE_STDPERIPH_DRIVER，指定芯片为大容量产品，使用ST官方的标准固件库Include Paths添加指定所有库文件路径，这里包含了Libraries文件夹下的标准库文件和test文件夹下自己定义的库文件有4个路径：test/inctest\Libraries\CMSIS\CM3\CoreSupporttest\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10xtest\Libraries\STM32F10x_StdPeriph_Driver\incDebug选项卡选择使用Jlink仿真调试Utilities选项卡去掉Use debug Driver选项前的勾选，然后选择Jlink在setting中选择FLASH，我们的芯片是大容量512K，可以选择勾选Reset and Run，烧写玩程序自动复位并运行。

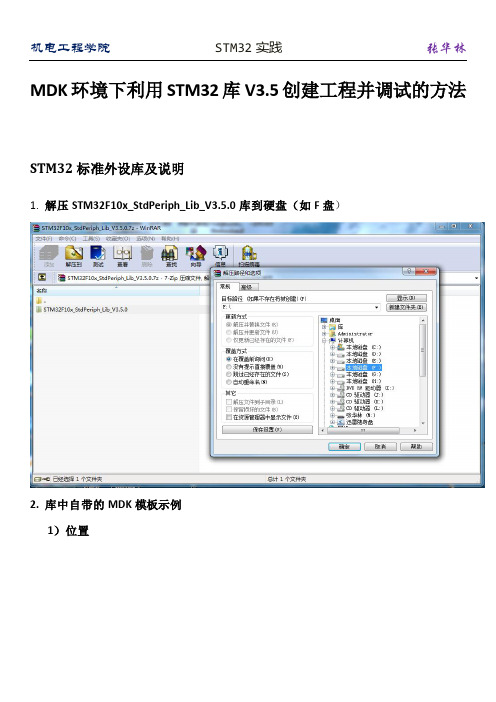

MDK环境下利用STM32库V3.5创建工程并调试的方法STM32标准外设库及说明1.解压STM32F10x_StdPeriph_Lib_V3.5.0库到硬盘（如F盘）2.库中自带的MDK模板示例1）位置2）工程组织结构3）详细结构3.库文件结构1）Chm中的目录树2）Windows资源管理器中的结构表：STM32F10x_StdPeriph_Lib_V3.5.0文件夹描述标准外设库的第一部分是CMSIS 和STM32F10x_StdPeriph_Driver,是STM32F10x CPU资源的总括：CMSIS是独立于供应商的Cortex-M 处理器系列硬件抽象层，为芯片厂商和中间件供应商提供了简单的处理器软件接口，简化了软件复用工作，降低了Cortex-M 上操作系统的移植难度，并减少了新入门的微控制器开发者的学习曲线和新产品的上市时间；STM32F10x_StdPeriph_Driver则包括了分别对应包括了所有外设对应驱动函数，这些驱动函数均使用C语言编写，并提供了统一的易于调用的函数接口，供开发者使用。

Project文件夹中则包括了ST官方的所有例程和基于不同编译器的项目模板，这些例程是学习和使用STM32的重要参考。

Utilities包含了相关评估板的示例程序和驱动函数，供使用官方评估板的开发者使用，很多驱动函数同样可以作为学习的重要参考。

CMSIS中内核设备访问层：（CM3/CoreSupport）core_cm3.h：CMSIS的Cortex-M3内核设备访问层头文件core_cm3.c：CMSIS的Cortex-M3内核设备访问层源文件微控制器外设访问层：（CM3/DeviceSupport/ST/STM32F10X）stm32f10x.h：CMSIS的Cortex-M3 STM32f10xxx微控制器外设访问层头文件system_stm32f10x.h：CMSIS的Cortex-M3 STM32f10xxx微控制器外设访问层头文件system_stm32f10x.c：CMSIS的Cortex-M3 STM32f10xxx微控制器外设访问层源文件STM32F10xxx标准外设库体系结构文件功能说明在实际开发过程中，根据应用程序的需要，可以采取2种方法使用标准外设库(StdPeriph_Lib)：(1) 使用外设驱动：这时应用程序开发基于外设驱动的API(应用编程接口)。

你是问有官方固件库创建工程吧？我这里给你说说MDK的创建方法，如果你用的时IAR环境也差不多。

1.解压stm32f10x_stdperiph_lib.zip 可以从ST官方网站免费下载。

最新标准库版本为3.5.02.创建一个Demo文件夹2.1 新建子文件夹User，用于存放用户源程序2.2 新建子文件夹Project，用户KEIL工程文件2.3 在Project下依次创建Obj和List子文件夹，存放编译过程中产生的中间文件。

3. 复制源代码到Demo文件夹3.1 将stm32f10x_stdperiph_lib\STM32F10x_StdPeriph_Lib_V3.1.2Li braries文件整体复制到Demo文件夹下。

这就是ST的标准库，是以源代码形式提供的。

3.2 将库中的演示代码IOToggle中的文件复制到Demo\User文件夹.4. 新建一个Keil MDK工程4.1 启动Keil MDK，点击菜单New uVision Project，然后按向导进行操作4.2 选择CPU类型为STM32F103ZE （这是安富莱STM32开发板采用CPU类型）4.3 当提示是否复制启动代码时，请选择否。

（我们用最新的库中的启动代码，不用Keil软件自带的旧版本启动文件）4.4 根据自己的需要修改Target名字。

（名字任意）4.5 为了便于代码管理，在这个Project下创建几个Group (名字可以任意)User : 存放用户自己写的源代码RVMDK : 存放启动文件（汇编文件）StdPeriph_Driver : 存放ST标准库文件CMSIS : 存放CMSIS接口文件（这也是库的一部分）4.6 创建好Group后，我们开始依次添加文件。

5. 修改源代码。

我们将修改main.c 文件，换成我们自己跑马灯程序。

6. 配置工程, 点击“Options”按钮6.1 切换到Output。

选择Object文件夹。

STM32工程建立步骤Stm32的工程建立稍微有点复杂，所以写一个教程也是为了防止自己以后忘记了步骤而再次繁琐办事。

首先新建一个工程文件夹改名字打开Domo新建文件夹打开Libraries文件夹新建如下文件夹其实你会发现这都是官方库里面的文件夹，事实上就是拷贝过来的啦。

这是官方3.5版本库首先我们凑齐Libraries 文件夹里的四个子文件夹从官方库这个位置STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\Core Support\找到下面两个放到core文件夹内从官方库这个位置STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ ST\ STM32F10x把startup文件夹直接复制过来放在Libraries里，另外三个文件放在刚刚建的Devices文件夹里然后把startup打开再把arm文件夹里的文件都剪切出来放在startup文件夹里，其余文件删除。

从官方库的这个位置STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\ STM32F10x_StdPeriph_Driver拷贝inc、src这两个文件夹到这里我们新建的Libraries文件夹里的四个子文件夹就凑齐了，可见都是官方的库。

然后我们往Devices文件夹里添加一些文件从官方库的这个位置STM32F10x_StdPeriph_Lib_V3.5.0\ Project\ STM32F10x_StdPeriph_Template复制这五个文件放到Devices文件夹里你会发现这个文件重复了，是因为我们刚才已经放了三个文件其中一个就是它，一模一样随便处理了。

这个时候我们就可以打开Keil了新建工程菜单栏点击Project→New μVision Project会弹出窗口让我们选择位置和工程名我们定位到Project文件夹命名工程为Domo如图点击保存会弹出选择芯片的窗口这里我选择STM32F103RB点击OK弹出一个资料窗口直接点OK，干净的脸庞开始设置项点击选择Output再点击Select Folder…选择Output文件夹，如果需要生成HEX文件，就把Create HEX File勾选。

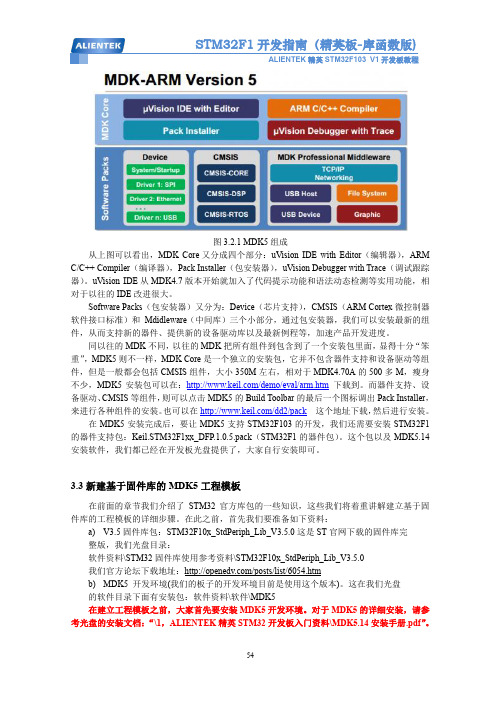

图3.2.1 MDK5组成从上图可以看出，MDK Core又分成四个部分：uVision IDE with Editor（编辑器），ARM C/C++ Compiler（编译器），Pack Installer（包安装器），uVision Debugger with Trace（调试跟踪器）。

uVision IDE从MDK4.7版本开始就加入了代码提示功能和语法动态检测等实用功能，相对于以往的IDE改进很大。

Software Packs（包安装器）又分为：Device（芯片支持），CMSIS（ARM Cortex微控制器软件接口标准）和Mdidleware（中间库）三个小部分，通过包安装器，我们可以安装最新的组件，从而支持新的器件、提供新的设备驱动库以及最新例程等，加速产品开发进度。

同以往的MDK不同，以往的MDK把所有组件到包含到了一个安装包里面，显得十分“笨重”，MDK5则不一样，MDK Core是一个独立的安装包，它并不包含器件支持和设备驱动等组件，但是一般都会包括CMSIS组件，大小350M左右，相对于MDK4.70A的500多M，瘦身不少，MDK5安装包可以在：/demo/eval/arm.htm下载到。

而器件支持、设备驱动、CMSIS等组件，则可以点击MDK5的Build Toolbar的最后一个图标调出Pack Installer，来进行各种组件的安装。

也可以在/dd2/pack这个地址下载，然后进行安装。

在MDK5安装完成后，要让MDK5支持STM32F103的开发，我们还需要安装STM32F1的器件支持包：Keil.STM32F1xx_DFP.1.0.5.pack（STM32F1的器件包）。

这个包以及MDK5.14安装软件，我们都已经在开发板光盘提供了，大家自行安装即可。

3.3新建基于固件库的MDK5工程模板在前面的章节我们介绍了STM32官方库包的一些知识，这些我们将着重讲解建立基于固件库的工程模板的详细步骤。

如何使用STM32_V3.5版本固件库在Keil4下建立工程模板By 呼延靖国准备工作如下：1.下载STM32F10x_StdPeriph_Lib_V3.5.0固件库。

2.下载并安装好Keil uVision V4.10（MDK4）开始：1.首先解压STM32F10x_StdPeriph_Lib_V3.5.0固件库。

PS：保留一个备份，你懂的。

解压得到如图1所示的几个文件夹。

其中_htmresc文件夹：里面是ST的Logo图片，没有多大用，可以删除。

Libraries文件夹：是比较重要的文件包含STM32的系统文件和大量头文件，即库文件。

Project文件夹：里面为STM32F10x的例程和工程模板。

Keil对应的就是 MDK-ARM 文件下的工程模板。

也可以利用这个工程模板为原型建立自己的工程模板本文不用此法。

Utilities文件夹：里面有一些实用程序，也没多大用，可删除。

Release_Notes.html：版本注视，可删除。

stm32f10x_stdperiph_lib_um.chm：帮助文件，你懂的。

2.为了项目程序中的各部分条理清晰，我们建议工程文件夹时对其子目录子下归类建立子文件夹，例建立一个工程文件夹My Project，在其下在创建五个子文件夹如图2所示：其中：CMSIS文件夹：此文件夹从STM32F10x_StdPeriph_Lib_V3.5.0固件库中的CMSIS文件夹直接复制过来。

Libraries文件夹：此文件夹从STM32F10x_StdPeriph_Lib_V3.5.0固件库中的Libraries文件夹复制过来。

只保留当中的inc和src文件夹。

即只包含头文件。

Startup文件夹：此文件夹从CMSIS\CM3\DeviceSupport\ST\STM32F10x\Startup目录下直接将Startup文件剪切出来。

其中放置的是启动代码，具体的代码根据所用芯片的容量选择，我们用的STM32F103C8为中等容量芯片，故选择其中的startup_stm32f10x_md.s启动代码，其他不用的可以删除User文件夹：User文件夹为用户的应用程序，其中包括main.c，stm32f10x_conf.h，stm32f10x_it.c，stm32f10x_it.h四个文件，这四个文件可从V3.5.0固件库Project\STM32F10x_StdPeriph_Template目录下复制过来，当然main.c文件中的内容可删除。

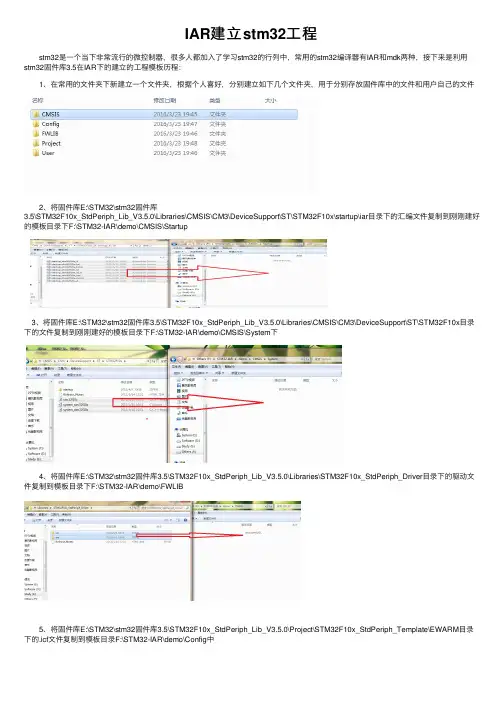

IAR建⽴stm32⼯程 stm32是⼀个当下⾮常流⾏的微控制器，很多⼈都加⼊了学习stm32的⾏列中，常⽤的stm32编译器有IAR和mdk两种，接下来是利⽤stm32固件库3.5在IAR下的建⽴的⼯程模板历程： 1、在常⽤的⽂件夹下新建⽴⼀个⽂件夹，根据个⼈喜好，分别建⽴如下⼏个⽂件夹，⽤于分别存放固件库中的⽂件和⽤户⾃⼰的⽂件 2、将固件库E:\STM32\stm32固件库3.5\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\iar⽬录下的汇编⽂件复制到刚刚建好的模板⽬录下F:\STM32-IAR\demo\CMSIS\Startup　3、将固件库E:\STM32\stm32固件库3.5\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x⽬录下的⽂件复制到刚刚建好的模板⽬录下F:\STM32-IAR\demo\CMSIS\System下 4、将固件库E:\STM32\stm32固件库3.5\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver⽬录下的驱动⽂件复制到模板⽬录下F:\STM32-IAR\demo\FWLIB 5、将固件库E:\STM32\stm32固件库3.5\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template\EWARM⽬录下的.icf⽂件复制到模板⽬录F:\STM32-IAR\demo\Config中6、将固件库⽬录E:\STM32\stm32固件库3.5\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template下的F:\STM32-IAR\demo\User下到此为⽌，建⼯程前的准备⼯作已经做好，接下来就是打开IAR进⾏建⽴⼯程了，打开IAR->File->New->Workspace,建⽴好⼯作空间后，选择Project->Create New Project 建⽴⼀个新的⼯程，接下来将⿏标放在界⾯左侧的⼯作空间处点击⿏标右键选择Add，添加⼯作组如下图，⽂件名模板⽂件夹中的名字相同加下来分别将模板⽂件家中的.C⽂件添加进⼯程到此为⽌需要添加的⽂件已全部添加进来了，接下来是对IAR的配置，依旧是将⿏标放在左侧的⼯作空间上点击右键选择Options进⾏配置，在General Options-Target-Device选择⾃⼰使⽤的相应芯⽚型号，General Options下其他选项保持默认即可，接下来是C\C++Compler按下图进⾏设置接下来的⼏项⼀次按接下来的图⽚设置就好接下来是最容易忽视的⼀个问题，图⽚上画圈的位置⼀定要选上，不然编译将出错最后在⼯程中加⼊main函数编译通过，⼀个模板就建好了。

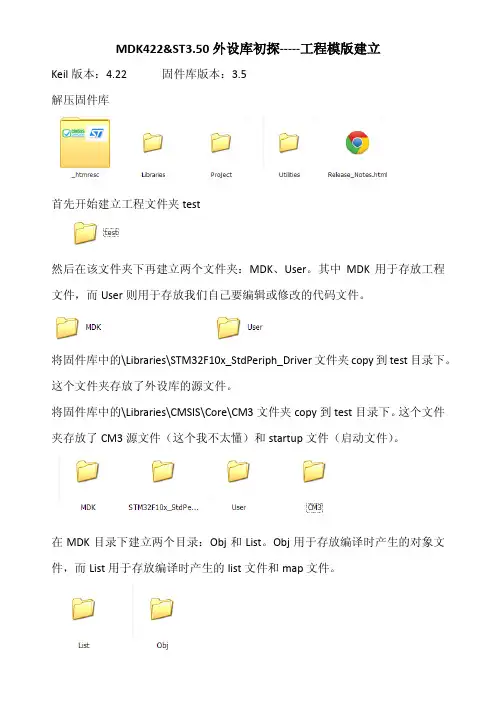

MDK422&ST3.50外设库初探-----工程模版建立Keil版本：4.22 固件库版本：3.5解压固件库首先开始建立工程文件夹test然后在该文件夹下再建立两个文件夹：MDK、User。

其中MDK用于存放工程文件，而User则用于存放我们自己要编辑或修改的代码文件。

将固件库中的\Libraries\STM32F10x_StdPeriph_Driver文件夹copy到test目录下。

这个文件夹存放了外设库的源文件。

将固件库中的\Libraries\CMSIS\Core\CM3文件夹copy到test目录下。

这个文件夹存放了CM3源文件（这个我不太懂）和startup文件（启动文件）。

在MDK目录下建立两个目录：Obj和List。

Obj用于存放编译时产生的对象文件，而List用于存放编译时产生的list文件和map文件。

COPY外设库的\Project\Template下的4个文件到\test\User目录：在User文件夹中建立Readme.text文本文件，用途是对工程进行介绍。

OK，可以建立工程了~由于和51用的一个环境，所以适应起来还是挺快的^_^在MDK目录下新建工程Project-> 第一个选项工程名也用test，工程建立保存在MDK文件夹：选择MCU型号点击OK，这时会提示我们是不是自动COPYMDK自带的启动代码，选择否，因为我们要用ST的外设库里面带的启动代码：接下来点击：双击Target1可以对其进行改名;双击Source Group1改名为User，然后点击添加组添加4个组分别为：：StdPeriph_Driver、CM3、StartUp、Readme。

选中User然后点击Files框架下的AddFiles添加\test\User下刚刚copy的两个C 文件。

StdPeriph_Driver中添加\test\STM32F10x_StdPeriph_Driver\src文件下的.c文件，选择那些你工程中用到的库函数，也可全部加进去，这样肯定不会漏加，但是编译时间会增长，因为在编译生成时要对每一个文件都进行操作。

如何使用STM32_V3.5版本固件库建立工程模板准备工作如下:1：下载STM32_V3.5的固件库去论坛上找，很多2：准备Keil uVision4 软件，并安装到电脑上。

3：不要带板凳了，带上你的脑袋就行，因为板凳不会思考。

开始：1：首先解压缩下载的固件库（保留一个备份，你懂的）里面有，_htmresc ：ST的logo完全无用，不用理会，Libraries：比较重要的文件包含STM32的系统文件和大量头文件，也就是库文件了。

Project：包含大量外设的例程，和各个软件版本的评估版工程模板。

KEIL对应的就是MDK-ARM 文件下的工程模板。

你也可以利用这个工程模板来修改，得到你自己的工程模块，本文不用此法。

Utilities：就是评估版的相关文件：本文也不会用到，无视既可。

这四个文件，（先去掉文件的只读属性吧，相信你会的）2：安照一般的方法，建立工程模板先建立一些文件夹，比如工程模板要建在D盘，下面的D:\STM32\PRO1（项目名字，自己随便定）再该文件夹下面新建以下文件夹Libraries：直接复制上述的的Libraries文件夹，把其中的CMSIS剪切出来，放到PRO1目录下，直接成为另一个文件夹。

另外把STM32F10x_StdPeriph_Driver下的inc和src文件夹剪切出来，放在Libraries目录下，STM32F10x_StdPeriph_Driver文件夹就可以删除了。

会发现里面就只剩下头文件了。

CMSIS：就是从上面粘贴来的。

在CMSIS\CM3\DeviceSupport\ST\STM32F10x目录下直接将Startup文件剪切出来，放在Libraries目录下，其他的不需要动。

里面存放的就是重要的系统文件，先不要理会是什么作用吧，慢慢就明白了。

Startup 就是从上面粘贴来的。

我们要用的比如是：STM32F103VC，只要把startup\arm目录下的startup_stm32f10x_hd.s文件剪切出来，放到Startup 下面就好。
