电感器的识读与万用表检测

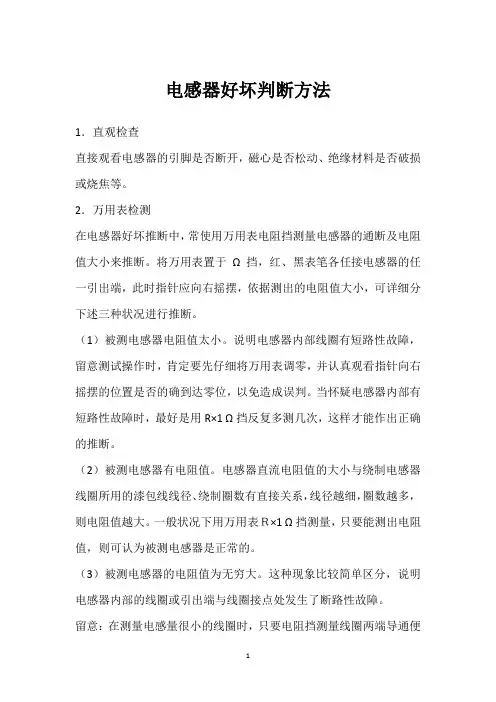

电感器好坏判断方法
1．直观检查
直接观看电感器的引脚是否断开，磁心是否松动、绝缘材料是否破损或烧焦等。

2．万用表检测
在电感器好坏推断中，常使用万用表电阻挡测量电感器的通断及电阻值大小来推断。

将万用表置于Ω挡，红、黑表笔各任接电感器的任一引出端，此时指针应向右摇摆，依据测出的电阻值大小，可详细分下述三种状况进行推断。

（1）被测电感器电阻值太小。

说明电感器内部线圈有短路性故障，留意测试操作时，肯定要先仔细将万用表调零，并认真观看指针向右摇摆的位置是否的确到达零位，以免造成误判。

当怀疑电感器内部有短路性故障时，最好是用R×1 Ω挡反复多测几次，这样才能作出正确的推断。

（2）被测电感器有电阻值。

电感器直流电阻值的大小与绕制电感器线圈所用的漆包线线径、绕制圈数有直接关系，线径越细，圈数越多，则电阻值越大。

一般状况下用万用表Ｒ×1 Ω挡测量，只要能测出电阻值，则可认为被测电感器是正常的。

（3）被测电感器的电阻值为无穷大。

这种现象比较简单区分，说明电感器内部的线圈或引出端与线圈接点处发生了断路性故障。

留意：在测量电感量很小的线圈时，只要电阻挡测量线圈两端导通便
是好的。

3.磁芯电感器
（4）带磁芯 心微调电感器
（3）色环电感器
（5）偏转线圈
看一看 电感器的外形
各种电感器
六、电感器的主要参数
（1）电感量及偏差 电感量是表示电感线圈电感数值大小的量。
通常电感线圈表面所标注的电感量为标称电感量， 线圈的实际电感量与名义电感量之间的误差为电感 线圈的偏差。
（2）品质因数
（2）文字符号法
文字符号法是利用文字和数字的有机结合将标称 电感量、允许误差等参数标注在电感器上的一种方法， 通常用在一些小功率的电感器。其单位一般为nH或 H，分别用n或R表示小数点的位置。
如：4R7表示电感量为4.7H。
练一练 电感器的识读与检测
1．电感器的标注方法及识读 （3）色标法
色标法是用不同颜色的色环或色点在电感器表面标出 电感量和误差等参数的方法。单位为H，
变压 器型 号命 名
序号，用数字表示 功率，用数字表示（单位用VA或W标志，但RB型除外） 主称，用字母表示
例如：DB-50-2为50VA电源变压器
2024/7/17
25
五、电感器标注方法
• 1、直标法 在采用直标法时，直接将电 感量标在电感器外壳上，并同时标允许偏 差。
65μH
电感量：65μH
2024/7/17
电感线圈
低频变压器
高频变压器 6
1、按外形:空心线圈与实心线圈。
2、按绕线结构分类： • 单层线圈：这种线圈
电感量小，通常用在 高频电路中，要求它 的骨架具有良好的高 频特性，介质损耗小。
•多层线圈： 多层线 圈可以增大电感量， 但线圈的分布电容也
随之增大。
8
2、按绕线结构分类：
❖峰房线圈：峰房线 圈在绕制时导线不断 以一定的偏转角在骨 架上偏转绕向，这样 可大大减小线圈的分 布电容。

电感的识别与检测方法电感是一种重要的电子元件，广泛应用于各种电路中。

在实际应用中，正确识别和检测电感的参数是非常重要的，本文将介绍电感的识别与检测方法。

一、电感的识别方法1. 通过外观进行识别通常情况下，通过外观可以初步判断一个元件是否为电感。

一般来说，电感外形较小，有铁芯或不锈钢桶等结构，表面包覆绝缘层或漆包线。

而其他元件如电容、二极管等则没有这些特征。

2. 通过标记进行识别在现代工业生产中，大多数电子元器件都会在外壳上打上标记以便于辨认。

对于标准化的电感来说，它们通常会在外壳上标注着其参数信息，如品牌、型号、规格等。

因此，在购买或使用时可以根据这些信息来确定其类型和参数。

3. 通过测试进行识别如果以上两种方法无法确定一个元件是否为电感，则需要进行测试。

可以使用万用表或LCR表来测试元件的阻抗值和频率响应曲线等参数信息。

如果阻抗值随频率变化呈现出“L”形，则可以确认该元件为电感。

二、电感的检测方法1. 使用LCR表进行检测LCR表是一种专门用于测试电感、电容和电阻等元件参数的仪器。

使用时，将待测元件连接到LCR表上，设置相应的测试参数后进行测试。

通过测试结果可以确定该元件的参数信息，如电感值、品质因数等。

2. 使用示波器进行检测示波器是一种用于显示信号波形的仪器，也可以用于检测电感。

将待测元件连接到示波器上，再接入一个信号源产生一个频率为几十赫兹到几千赫兹的正弦波信号。

通过观察示波器显示出来的波形特征，可以确定该元件是否为电感，并且可以计算出其参数信息。

3. 使用磁场探头进行检测磁场探头是一种专门用于检测磁场强度和方向的仪器。

在使用时，将待测元件放置在探头附近，并设置相应的测试参数后进行测试。

通过测试结果可以确定该元件是否为电感，并且可以计算出其参数信息。

综上所述，通过外观、标记和测试等方法可以初步判断一个元件是否为电感，并且通过LCR表、示波器和磁场探头等仪器可以确定其参数信息。

在实际应用中，正确识别和检测电感的参数非常重要，可以避免因电感参数不匹配而引起的电路故障和性能下降等问题。

3
从使用情况来看，闭胸式的使用比较 广泛。 敞开式 盾构之 中有挤 压式盾 构、全 部敞开 式盾构 ，但在 近些年 的城市 地下工 程施工 中已很 少使用 ，在此 不再说 明。
4.电感器的电路符号
固定电感
磁芯电感
可调电感
铁芯电感
可调铁芯电感
5.感抗:电感器对交流电所呈现的 阻力称之为感抗，用符号“XL”表 示，单位为Ω。感抗等于电感器两 端交流电压（有效值）与通过电 感器的交流电流（有效值）的比 值。感抗XL分别与交流电的频率f 和电感器的电感量L成正比，即 XL=2 лfL（Ω）。
需要说明的是：在检测电感器时，数字万用表的量程选择很 重要，最好选择接近标称电感量的量程去测量，否则，测试的 结果将会与实际值有很大的误差。
由于电感器属于非标准件，不像电阻器那样可以方便地检测， 且在有些电感体上没有任何标注，所以一般要借助图纸上参数 标注来识别其电感量。在维修时，一定要用与原来相同规格、 参数相近的电感器进行代换。
从使用情况来看，闭胸式的使用比较 广泛。 敞开式 盾构之 中有挤 压式盾 构、全 部敞开 式盾构 ，但在 近些年 的城市 地下工 程施工 中已很 少使用 ，在此 不再说 明。
一.电感器的基本知识 ຫໍສະໝຸດ . 电感器的分类 三.电感器的实物图解 四.电感器的识别 五.电感器的主要参数 六.电感器的好坏测量 七.电感器的应用
1.标称电感量
它表示线圈产生自感电动式的大小，基本单位是亨利（H ），常 用的单位有毫亨（mH）和微亨（μH）。换算单位为；
1H = 103mH = 106uH
2.品质因数
它是衡量线圈品质好坏的一个物理量，用字母“Ｑ”表 示。Ｑ值越高，表明电感线圈功耗越小，效率越高，则 “品质”越好。Ｑ值与线圈的结构（导线粗细、多股或单 股、绕法、磁芯）有关。

电感的电感量与品质因数
电感量：表示电感元件储存磁场的能力，单位是亨 利（H）
品质因数：表示电感元件的效率，是电感元件在特 定频率下的无功功率与有功功率之比
电感的检测方法
外观检查：观察电感的外观，是否有损坏或异常情况。 电阻测量：使用万用表测量电感的电阻值，以判断其是否正常。 感量测试：使用专门的电感测试仪测量电感的感量、品质因数等参数。 匝间短路测试：检查电感的匝间是否短路，以确保电感正常工作。
电阻的阻值与精度
标称阻值：电阻上标注的数值，用于表示电阻的阻值 允许误差：实际阻值与标称阻值的偏差范围 精度等级：表示电阻阻值精度的等级，常见的有±5%、±10%、±20%等 温度系数：电阻值随温度变化的程度，是评估电阻性能的重要指标
电阻的检测方法
直接测量法：使用万用表直接测量电阻阻值
间接测量法：通过测量电路中电流和电压，利用欧姆定律计算电阻阻值
电容的容量与耐压
容量：表示电容器 储存电荷的能力， 通常以法拉（F）为 单位
耐压：表示电容器 能够承受的最大电 压，是电容器安全 运行的重要参数
容量与耐压的标识方 法：在电容器上通常 会标有容量和耐压值 ，这些数值对于选择 合适的电容器非常重 要
检测方法：通过使用万 用表等工具，可以测量 电容器的容量和耐压， 以确保其正常工作
漏电流过大：电容器的漏电流 超过允许值
绝缘电阻低：电容器绝缘性能 下降，导致电阻值降低
损耗过大：电容器在电路中有 较大的能量损耗
电感的识别与检 测
电感的标识与单位
标识：电感器通常用字母L表示，后面跟着数字或字母表示序号或种类。 单位：电感的国际单位是亨利（Henry），常用的单位还有毫亨（mH）和微亨（uH）。
电感的常见问题

按容量是否可调分类：
a. 固定电容器 b. 可变电容器（空气介质、塑膜介质） c. 微调电容器（陶瓷介质、空气介质、塑膜介质）
+
一般电容器
极性电容器 可变电容器
3.3 主要性能参数（一）
⑴ 标称容量 是指在电容上所标注的容量。 ⑵ 额定工作电压与击穿电压 当电容两极板之间所加的电压达到某一数值 时，电容就会被击穿，该电压叫做电容的击穿电 压。 电容的额定工作电压又称电容的耐压，它是 指电容器长期安全工作所允许施加的最大直流电 压，其值通常为击穿电压的一半。
按制造材料： 碳膜电阻、金属膜电阻、线绕电阻， 无感电阻，薄膜电阻等。
按安装方式：插件电阻、贴片电阻。 按使用功能： 负载电阻，采样电阻，分流电阻，保 护电阻等。
①碳膜电阻（RT）：
碳膜电阻为最早期也最普遍使用的电阻器，利用真空 喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切 割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹 愈多时表示电阻值愈大。最后在外层涂上环氧树脂密封保 护而成。其阻值误差较金属皮膜电阻高，但价钱便宜。
3.2 分类
按介质材料分类：
a. 有机介质：复合介质、纸介质、塑料介质（涤纶、聚
苯乙烯、聚丙烯、聚碳酸酯、聚四氟乙烯）、薄膜复
合。 b. 无机介质：云母电容、玻璃釉电容（圆片状、管状、
矩形、片状电容、穿心电容）、陶瓷（独石）电容。
c. 气体介质：空气电容、真空电容、充气电容。 d. 电解质：普通铝电解、钽电解、铌电解。
标称值0. 01μF 偏差±10% 工作电压63V 卧式色环电容器
3.5 电容的检测方法
⑴ 电容的常见故障 开路故障：指电容的引脚在内部断开的情况。 此时电容的电阻为无穷大。 电容击穿：指电容两极板之间的介质绝缘性被 破坏，变为导体的情况。此时电容的电阻变为零。

电感器、变压器检测方法与经验1 色码电感器的的检测将万用表置于R×1挡，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。

根据测出的电阻值大小，可具体分下述三种情况进行鉴别：A 被测色码电感器电阻值为零，其内部有短路性故障。

B 被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系，只要能测出电阻值，则可认为被测色码电感器是正常的。

2 中周变压器的检测A 将万用表拨至R×1挡，按照中周变压器的各绕组引脚排列规律，逐一检查各绕组的通断情况，进而判断其是否正常。

B 检测绝缘性能将万用表置于R×10k挡，做如下几种状态测试：(1)初级绕组与次级绕组之间的电阻值；(2)初级绕组与外壳之间的电阻值；(3)次级绕组与外壳之间的电阻值。

上述测试结果分出现三种情况：(1)阻值为无穷大：正常；(2)阻值为零：有短路性故障；(3)阻值小于无穷大，但大于零：有漏电性故障。

3 电源变压器的检测A 通过观察变压器的外貌来检查其是否有明显异常现象。

如线圈引线是否断裂，脱焊，绝缘材料是否有烧焦痕迹，铁心紧固螺杆是否有松动，硅钢片有无锈蚀，绕组线圈是否有外露等。

B 绝缘性测试。

用万用表R×10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均应指在无穷大位置不动。

否则，说明变压器绝缘性能不良。

C 线圈通断的检测。

将万用表置于R×1挡，测试中，若某个绕组的电阻值为无穷大，则说明此绕组有断路性故障。

D 判别初、次级线圈。

电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V字样，次级绕组则标出额定电压值，如15V、24V、35V等。

再根据这些标记进行识别。

E 空载电流的检测。

(a) 直接测量法。

将次级所有绕组全部开路，把万用表置于交流电流挡(500mA，串入初级绕组。

万用表电感测量方法电感器是电子电路中非常重要的元件，有时需要测量电路中的电感器的值。

因为电感的值是通过变化磁场的方式来实现的，所以直接测量电感的值是比较困难的。

但是使用万用表可以方便地测量电感的值。

在本文中，我们将通过一步步的教程来详细介绍如何使用万用表测量电感器的值。

步骤一：上电并选择功能首先，我们需要打开万用表并连接附带的测量探头。

请确保测量探头已正确连接。

然后，我们需要选择电感测量的功能，即在万用表上选择电感测量，通常该功能会通过旋转旋钮或在屏幕上选择。

步骤二：调零在测量之前，我们需要对万用表进行调零。

因为一个不精确的万用表可能会导致读数误差。

具体来说，无论是选择手动调零还是自动调零，我们首先需要在探头未接触任何电路元件时进行调零，并在调零成功后将查询放入电感器一侧。

步骤三：接触电感我们需要将测量探头连接到需要测量的电感器两端，确保与电感器两端接触牢固。

如果您确定电感器已存储电能，可以断开电源并在万用表上选择电感器测量。

如果仍在供电，您仍然需要测量电感器值的电阻和电容等。

在这种情况下，您需要选择电感器接线后，等待它释放电能，并再次计算电阻和电容等参数。

步骤四：读数在探头完全连接到电感器后，屏幕将显示读数。

请注意，万用表的读数可能需要根据具体型号进行换算或转换为真实的电感值。

请参阅万用表说明书以获取相应的换算表。

步骤五：结束在完成电感值的测量后，我们需要断开连接并将探头收回并关闭万用表。

确保您的万用表存放在安全的地方，以防止意外损坏。

总结通过上述步骤，我们可以使用万用表测量电感器的值。

请注意，在实践中，我们需要非常小心和准确，以防止测量出现误差导致错误的认识。

因此，我们建议在使用万用表测量电感器之前，您应该了解电感器如何工作并熟悉电路结构。

这样您才能在实践中更有把握地使用万用表来测量电感器的值。

实训项目3 电感、变压器的认知与检测一、实训概要主要介绍电感元件、变压器及压电元件的分类、结构、基本功能及检测方法。

通过学习，要求读者能正确识别这三类元件，并掌握这三类元件的基本功能、基本结构及检测方法。

学习本章时，自始至终要以元件的符号、功能及检测为重点。

二、实训目的1、了解电感器、变压器的用途分类2、了解色码电感标志的识别方法3、掌握检测电感、变压器的方法三、实训原理一）电感元件的分类及符号1.分类电感元件是由线圈绕制而成的，如图所示。

它又称电感线圈，简称电感。

2.电感的符号不同类型的电感在电路中具有不同的符号，如图所示。

二）电感的特性及主要参数直流电阻：是绕制电感的导线所呈现的电阻。

由于绕制电感的导线常用铜丝，且长度也不会很长，故电感的直流电阻往往很小，一般忽略不计。

电感量：电感量又叫电感系数或自感系数，它是反映电感具备电磁感应能力的物理量。

电感量的基本单位是亨利（H），常用单位有mH（毫亨）和μH（微亨）。

H、mH及μH之间的换算关系如下：1H=103mH ；1mH=103μH ；1H=106μH感抗：感抗是指电感元件对交流电（或突变电流）的阻碍作用。

品质因素：品质因素是衡量电感元件质量的重要参数。

品质因素常用Q表示。

分布电容：由于电感是由导线绕制而成的，这样匝与匝之间具有一定的电容，线圈与地之间也有一定的电容。

三）电感元件的识别及检测1.电感的识别电感元件一般为二端或三端元件，其外表具有如下一些特点，根据这些特点很容易识别电感元件。

可以看到线圈、或表面标有“μH”或“mH”、或带有一个可以旋转的磁芯的元件便是电感示。

2.电感的检测电感在使用过程中，常会出现断路，短路等现象，可通过测量和观察来判断。

（1）利用万用表1Ω或10Ω档很容易判断电感是否断路或短路。

（2）有些电感可通过观察其表面来判断好坏。

四）变压器1.变压器的基本结构变压器是由具有同一闭合磁路的铁心（或磁心）及绕在铁心（或磁心）上的线圈构成，如图所示。

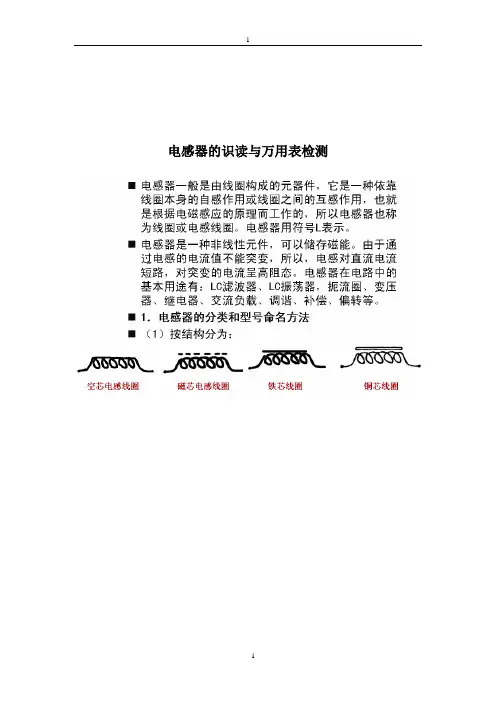

电感器的识读与万用表检测⏹（4）按绕线结构分类。

a）单层线圈；b）多层线圈；c）峰房线圈⏹（5）按外形分类：空心线圈与实心线圈。

⏹（6）按工作性质分类：高频电感器(各种天线线圈、振荡线圈)和低频电感器(各种扼流圈、滤波线圈等)。

⏹（7）按封装形式分类：普通电感器、色环电感器、环氧树脂电感器、贴片电感器等。

⏹（8）按电感量是否能变化分类：固定电感器和可调电感器。

⏹⏹2．电感器的主要技术参数⏹（1）标称电感量L。

电感量L也称为自感系数，是表示电感线圈自感应能力的一种物理量。

当通过某一面积的磁感线数（线圈的磁通）发生变化时，线圈中便会产生感应电势，这是电磁感应现象。

当线圈中的通过变化的电流时，线圈产生变化的磁通，线圈两端便产生感应电势，这便是自感现象。

⏹电感量L的单位用亨利(H)，但亨(H)是较大的单位，所以我们常用微亨(μH)和毫亨(mH)来作电感的单位，其换算关系为1H=1×103mH=1×106μH。

1000μH=1mH。

电子技术中常用微亨（μH）这个单位。

⏹（2）精度要求（偏差）用百分比（％）表示。

⏹电感器的偏差要求，一般用Ⅰ级、Ⅱ级、Ⅲ级三个等级，同样用文字符号J 表示±5％，K表示±10％，M表示±20％。

注意：用途不同，对电感的精度要求不同：振荡线圈要求较高，为0.2～0.5%，对耦合线圈和高频扼流线圈要求较低，允许10～15%。

⏹（3）品质因数。

线圈中存储能量与消耗能量的比值称为品质因数，用Q表示，通常定义为线圈的感抗ωL和直流等效电阻R之比，即Q=ωL/R⏹（4）额定电流。

电感线圈的额定电流指线圈长期工作所能承受的最大电流，其值与材料和加工工艺有关。

⏹（5）分布电容。

线圈的匝间、线圈与底座之间均存在分布电容。

它影响着线圈的有效电感量及其稳定性，并使线圈的损耗增大，质量降低，一般总希望分布电容尽可能小⏹4．电感器的万用表简单测试⏹使用万用表可以对电感器的好坏进行简单测试，其方法是用万用表的欧姆挡测试电感线圈的直流电阻值，若所测得电阻与估计数值偏差不大，则说明电感器是好的，若测得电阻值为∞，则说明电感线圈内部断路，若测得直流电阻值远小于估计值，则说明被测线圈内部匝间击穿短路，不能使用。

万用表检测电感的方法
电感是一种电子元件，它具有阻碍电流变化的特性。

在电路中，电感经常被用来过滤噪声、稳定电流和保护器件等。

但是，当需要测试电感的时候，我们该如何利用万用表来进行测量呢？
下面是一些简单的方法：
1. 测量电感的电阻值
将万用表的测量范围调至Ω，然后将测试探头连接到电感的两端。

如果电感是好的，万用表应该显示出一个电阻值。

如果电感是坏的，万用表将显示一个无限大的电阻值。

2. 测量电感的电感值
将万用表的测量范围调至L，并将测试探头连接到电感的两端。

如果电感是好的，万用表应该显示出一个电感值。

如果万用表没有显示出电感值，你可能需要检查一下测试探头是否连接正确，或者检查电感是否损坏。

3. 测量电感的质量因数
质量因数是电感器的一个重要参数，它可以告诉你电感器的能量损失情况。

将万用表的测量范围调至Q，并将测试探头连接到电感的两端。

如果电感是好的，万用表应该显示出一个质量因数值。

如果万用表没有显示出质量因数值，你可能需要检查一下测试探头是否连接正确，或者检查电感是否损坏。

总之，用万用表来测试电感是非常简单的。

只需要将万用表的测量范围调整到正确的位置，并将测试探头连接到电感的两端即可。

如
果电感是好的，万用表将显示出正确的参数值。

如果万用表没有显示出参数值，你可能需要检查一下测试探头是否连接正确，或者检查电感是否损坏。

电感的识别方法电感作为一个基本的电子元件，具有很重要的作用。

在电路设计和研究过程中，电感通常被用来滤波，调整电路的频率响应和阻抗特性。

因此在生产、维护和使用电子设备时需要对电感进行识别。

本文将探讨电感的识别方法。

1.通过外观识别电感首先，可以通过观察元件的外观来识别它是否为电感。

一般来说，电感通常是一个圆柱形或螺旋形的元件，外表通常带有颜色和标记。

在选择电感时，需要关注元器件的名称、标准值和封装类型，这些将有助于区分不同种类的电感。

2.使用万用表测量电感除了通过外观识别电感，还可以使用万用表来测量电感。

用万用表测量电感时，需要将电感与万用表的测试端子连接。

在万用表上选择电感测试模式，然后记录电感读数。

不同的电感有不同的标准值和电感系数，通过比较读数和标准值，就可以判断电感是否正常工作。

3.通过一个简单的测试电路，识别电感在电路设计和研究过程中，可以通过简单的测试电路来确定电感。

首先，选择一个合适的电感测试电路，然后将电感与电路中的信号源、负载和滤波电容器连接起来。

通过测试电路，可以确定电感的阻抗、频率响应和工作状态。

4.使用专业的电感测试设备除了以上的方法，还可以使用专业的电感测试设备来识别电感。

专业的测试设备可以提供更精确和详细的测试参数和读数，可以检测电感的一些特殊参数，如磁芯和线圈的特性。

通过专业测试设备，可以确定电感的工作状态、质量和寿命，并提供更详细的测试报告和数据。

总结：综上所述，电感的识别方法多种多样，可以从外观、万用表测试、测试电路和专业测试设备等多个方面进行识别。

在实际应用中，需要根据实际情况和要求，选择合适的识别方法。

良好的电感设计和选择将有助于提高电子设备的性能和可靠性。

如何用万用表检测判断笔记本电脑电感器的好坏用万用表检测判断笔记本电脑电感器的好坏，可以按照以下步骤进行：
1. 确定要测试的电感器的阻值。

将万用表调至欧姆档位，将测试引头分别接触电感器的两端。

读取万用表显示的电阻值，通常情况下，优质的电感阻值较大。

如果电感比较强，万用表读取到的电阻值应该比较大，并且值应该比标称值要大。

如果电感较差，读取到的电阻值则偏小，说明电感存在线路短路的问题。

2. 测量电感器的电感值。

同样使用电阻测试模式，选择电感测量档。

将测试笔分别连接在电感器的两端上。

使用万用表的电感测量功能，可以显示电感器的电感值（单位为亨利）。

此时，如果万用表显示超出电感器额定范围的数值，表明电感器损坏或者已经老化。

3. 观察电感器的外观是否完好，是否有烧焦、脱落等现象。

这些外观问题也可能说明电感器损坏。

需要注意的是，使用万用表测试电感器时，需要先确保电源已经关闭，以免造成电路短路或者损坏万用表。

此外，具体的测试方法可能会因电脑型号和电感器规格的不同而有所差异，因此在实际操作时应根据具体情况进行调整。

如果不熟悉操作或无法确定电感器的好坏，建议寻求专业人士的帮助。

电感怎么测量好坏_万用表如何判断电感的好坏一、电感的定义电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。

当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。

根据法拉弟电磁感应定律---磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个新电源。

当形成闭合回路时，此感应电势就要产生感应电流。

由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。

由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。

电感线圈有与力学中的惯性相类似的特性，在电学上取名为自感应，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。

总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。

这种因线圈本身电流的变化而产生的电动势，称为自感电动势。

由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。

感器的特性与电容器的特性正好相反，它具有阻止交流电通过而让直流电顺利通过的特性。

直流信号通过线圈时的电阻就是导线本身的电阻压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感器的特性是通直流、阻交流，频率越高，线圈阻抗越大。

电感器在电路中经常和电容器一起工作，构成LC滤波器、LC振荡器等。

另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等。

通直流：指电感器对直流呈通路关态，如果不计电感线圈的电阻，那么直流电可以畅通无阻地通过电感器，对直流而言，线圈本身电阻很对直流的阻碍作用很小，所以在电路分析中往往忽略不计。

膜纸介电容器的标称容量如表1-3所示，其中标称容量小 于或等于lF者，应将表中数值乘以10n，其中n为整数。
高频无极性有机薄膜介质电容器、瓷介质电容器、玻 璃釉电容器、云母电容器等无机介质电容器的标称容量 如表1-4所示，应将表中数值乘以10n，其中n为整数。
一般电解电容器的标称容量为1、1.5、2.2、3.3、4.7、 6.8，再乘以10n，其中n为正整数，单位为pF。
1.2 任 务 资 讯
3)分布电容 电感线圈的匝与匝之间和层与层之间都有绝缘介质， 因而具有电容效应，即为电感的分布电容。分布电容使 线圈的工作频率受到限制，并使线圈的Q值下降。为了 减小分布电容，提高固有频率，应当选用介电常数小的 绝缘介质和适当的绕制方法，如单层间绕、多层叠绕等。 4)稳定性 电感线圈在使用过程中，如果工作条件发生变化，就 可能影响线圈的屏蔽。一种是磁屏蔽，用磁性材料作屏 蔽盒，阻止外界磁通进入线圈，避免相互干扰；另一种 是高频电感线圈的屏蔽，采用导电良好的铜、铝等金属 材料，起到屏蔽的作用。
1.2 任 务 资 讯
1.2.3 电感器 电感器是由导线绕制的一种元件，它与电阻器、电
容器等元件恰当配合构成各种功能电路。 1. 电感器的分类
电感器大体上分为带有磁芯和不带磁芯两大类，常 用电感器的外形如图1-7所示，符号如图1-8所示。
图1-7 常用电感器的外形
1.2 任 务 资 讯
1.2 任 务 资 讯
电感器具体分类如下。 1)高频电感线圈 它是一种电感量较小的电感器，用于高频电路中，分
为空心线圈、磁芯线圈等。 2)空心式及磁棒式天线线圈 3)低频扼流圈 它是利用漆包线在铁芯(硅钢片)外多层绕制而成的大
电感量的电感器，一般电感量为几亨，常用于音频或电 源滤波电路中。其工作电流在60～300mA之间。

电感的识别与检测方法电感是电子电路中常见的元件之一，其主要作用是存储和传输电能。

为了保证电路正常工作，需要对电感进行识别和检测。

本文将介绍电感的识别和检测方法。

一、电感的识别方法1. 颜色识别法电感的外壳通常是有色的，不同颜色的外壳代表着不同的电感值。

例如，棕色、红色和橙色的电感外壳分别代表1、2和3个0的电感值，而黄色、绿色和蓝色的电感外壳分别代表4、5和6个0的电感值。

因此，可以根据电感外壳的颜色来初步判断其电感值。

2. 电感值测量法如果需要更加精确地识别电感的电感值，可以使用万用表等测试仪器来进行测量。

将测试仪的电极分别接触到电感的两端，然后读取测试仪的显示值即可得到电感的电感值。

二、电感的检测方法1. 直流电阻测量法直流电阻测量法是一种简单而实用的电感检测方法。

将万用表调至电阻档位，并将测试仪的电极分别接触到电感的两端。

然后，记录下测试仪的显示值，并将测试仪的电极交换位置后再次测量。

如果两次测量的显示值相同，则说明电感正常；如果两次测量的显示值不同，则说明电感存在问题。

2. 交流电压测量法交流电压测量法是一种常用的电感检测方法。

将交流电源连接到电感的两端，然后使用示波器等测试仪器来测量电感的电压波形。

如果电感正常，其电压波形应该是正弦波；如果电感存在问题，则电压波形会发生变形。

3. 频率响应测量法频率响应测量法是一种高精度的电感检测方法。

该方法需要使用信号发生器和频谱分析仪等测试仪器。

将信号发生器连接到电感的两端，并逐渐改变信号的频率，然后使用频谱分析仪来分析电感的频率响应。

如果电感正常，其频率响应应该是平坦的；如果电感存在问题，则频率响应会出现不规则的变化。

电感的识别和检测是电子电路中非常重要的一部分。

通过合适的识别和检测方法，可以保证电路中的电感正常工作，从而提高电路的稳定性和可靠性。

对于电感线圈匝数较多、线径较细的线圈，读数会达到 几十甚至几百。通常情况下，线圈的直流电阻只有几欧姆。 如果电感器损坏，多表现为发烫或电感磁环明显损坏。
项目六：电感器的识别与检测
任务实施
准备一块电脑主板，对其中的电感器进行检测。
项目六：电感器的识别与检测
任务实施
1、检测电路板中的小容量贴片电感器。 2、检测主板中的磁环/磁棒电感器。 3、检测电路中的电源滤波电感器。 4、详细记录检测步骤及观察到的现象。
值有利。
项目六：电感器的识别与检测
额定电流： 额定电流是指电感器正常工作时，允许通过的最大电流。
若工作电流大于额定电流，电感器会因发热而致参数改变， 严重时会被烧毁。额定电流也是一个重要的参数，特别是对 高频扼流线圈和大功率的谐振线圈。
项目六：电感器的识别与检测
5.电感器的标注方法
（1）直标法
直标法是指在小型固定电感器的外壳上直接用文字标出电 感器的主要参数，如电感量、误差值、最大直流工作的对应电 流等。
序号 标号 种类 标称值 在线测量 好坏判断
1 2 3 4
项目六：电感器的识别与检测
小结
本项目主要讲解了电感器的功能、分类、电路符号，电 感器的常用参数、标识，电感器的特性和作用，电感器的检 测与好坏判断，电感器的代换方法等，使学生能熟练识读并 检测电容器。
当线圈中流过交变电流时，线圈周围就会产生交变磁场，利用 这个特性可制作继电器，电磁阀等电子元件。
项目六：电感器的识别与检测
（2）电感器对交变电流的阻碍作用
电感线圈由于匝数很少，其直流电阻很小，对直流电的阻碍作 用可忽略不计。但是电感线圈对交变电流却有较大的阻碍作用，其 大小称为感抗，单位是欧姆，电感越大，频率越高，感抗就越大。
