办公室弱电工程安装方案

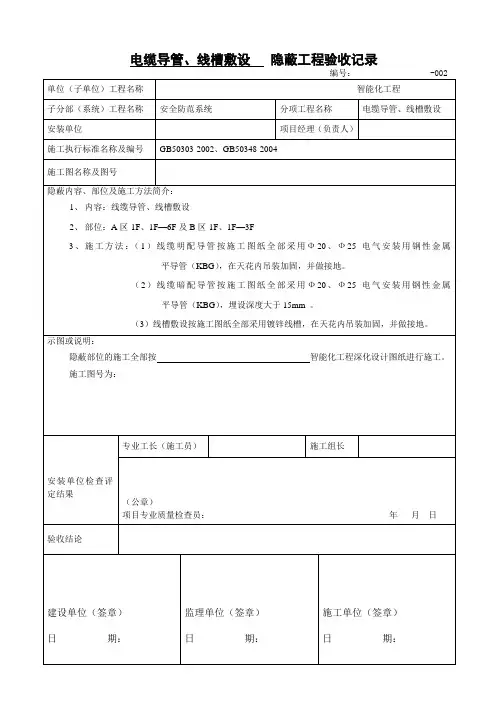

电缆导管、线槽敷设 隐蔽工程验收记录

编号： -002

单位（子单位）工程名称 智能化工程

子分部（系统）工程名称 安全防范系统 分项工程名称 电缆导管、线槽敷设

安装单位 项目经理（负责人）

施工执行标准名称及编号 GB50303-2002、GB50348-2004

施工图名称及图号

隐蔽内容、部位及施工方法简介：

1、 内容：线缆导管、线槽敷设

2、 部位：A区-1F、1F—6F及B区-1F、1F—3F

3、施工方法：（1）线缆明配导管按施工图纸全部采用Ф20、Ф25电气安装用钢性金属

平导管（KBG），在天花内吊装加固，并做接地。

（2）线缆暗配导管按施工图纸全部采用Ф20、Ф25电气安装用钢性金属

平导管（KBG），埋设深度大于15mm 。

（3）线槽敷设按施工图纸全部采用镀锌线槽，在天花内吊装加固，并做接地。

示图或说明：

隐蔽部位的施工全部按 智能化工程深化设计图纸进行施工。

施工图号为：

安装单位检查评定结果 专业工长（施工员） 施工组长

（公章）

项目专业质量检查员： 年 月 日

验收结论

建设单位（签章）

日 期：

监理单位（签章）

日 期：

施工单位（签章）

日 期： 电缆导管、线槽敷设 隐蔽工程验收记录

编号： -003

单位（子单位）工程名称 智能化工程

子分部（系统）工程名称 楼宇自控系统 分项工程名称 电缆导管、线槽敷设

.

.

弱

电

工

程

设

计

方

案

书

.

专业资料 2010年7月6日

第一章 设计总论

1.1、前言

承蒙成都维顺柔性电路板有限公司的信任，我公司愿为该厂区设计美观、实用、能够与时代同步发展的现代智能化建设方案。

根据用户的总体设想，成都维顺柔性电路板有限公司是集产品实验、生产、测试、管理于一体的综合性厂区，它位于成都市。该厂区建成后，将成为成都维顺柔性电路板有限公司标志型的智能建筑物，为公司提供先进、舒适、安全、可靠的工作环境以及科学、高效的管理控制手段。

1.2.应用功能要求

1）、充分发挥厂区内各主要设备的使用效能，将动力供给、空调设施、消防报警、电子安保、运输设备等整合成一个综合统一的系统，同时实行分布集散控制、集中监视和高效管理；

.

专业资料 2）、除了保证厂区内部的高效信息通讯之外，而且与外部通信具有宽带联网的能力，保证各类信息，包括语音、数据、视频、图像、文字等多媒体信息的准确实时交换与处理；

3）、充分利用现代化先进技术和手段，为厂区创造一个安全可靠、舒适方便，提供最优化的工作环境和生产基地。

具体说，就是针对厂区的功能使用性质，在规划、设计弱电系统工程时，集中考虑如下：

1）、系统的方案设计与当前科学技术高速发展的潮流相吻合。系统总体结构定位合理，确保能够适应未来技术发展变化的应用和扩展；

2）、系统设计首先以实用为第一原则。在符合当前实际应用需要的前提下，合理平衡系统的经济性和先进性，避免片面追求先进性而脱离实际或片面追求经济性而损害系统智能化的功能；

3）、系统建成后，能够保持24小时全天候连续工作。局部故障绝对不能影响整个系统的运作，系统的关键部件宜考虑容错和备份；

4）、我们充分考虑系统的极端安全性，保证系统运行安全可靠。既能符合业主、国家或国际的相关安全标准和规范的要求，又要确保系统内部的数据信息在传输、存储及使用过程中安全可靠；

5）、我们在系统或设备选型中，以现有成熟的设备和系统为首选对象，以智能化总体目标为方向，局部服从全局、全局高度平衡，力求使系统在初次投入和整个运行周期内获得最优的性能/价格比，完美实现业主建设智能化系统的初衷；

弱电工程施工方案

目 录

一、工程主要施工程序

1．工程先期的准备工作

2．资料及设施的进场

3．管线的核实

4．进行管内穿线

5．设施的安装准备

6．设施调试

7．工程查收

8．竣薪资料

二．施工组织机构及职能

1、施工组织机构

2、分工及责任 5

三．施工规范与标准

四．施工组织和部署 弱电工程施工方案

1．施工组织和举措

2．施工管理举措

3．组织部署及举措

4．工程质量和安全施工举措

5. 文明措工、降低环境污染和噪音的举措

6．施工技术举措

五．施工进度计划编排

六．工程主要施工方法

七．施工组织计划内容

一、工程主要施工程序自我企业进入智能化安防行业以来，累积了丰厚的实质施工经验， 依据我企业对安防系统工程的理解并联合雄厚的技术力量和功能设计， 我们以为，中林所西南交易中心办公大楼的视频监控、背景音乐、综合布线、门禁考勤、入侵报警和视频会议工程主要安装内容将包含以下各项：

1．工程先期的准备工作施工人员现场准备工作（包含人员、材

料堆放地）；观察现场并确立桥架和预埋管的状况；购进工程先期所

需资料（如：管材、线材等）、设施、施工工具； 弱电工程施工方案

2．资料及设施的进场现场具备进场条件时，资料、工具进场，

进场后实时填写报表送库房管理人及项目经理进行资料的查收、入

库。假如现场不具备设施进场条件， 要等现场具备进场条件后主要资料、设施才能进场； 这一期间延迟工程所造成的损失及工期由用户方署名认可。

3．管线的核实依照甲方确立的图纸和工程规范，依照已确立的

方案进行线路的核查工作， 而且一边核实一边进行自检工作； 按进度填写相应的工程报验单或隐蔽工程报验单，报送监理部门查收；

4．进行管内穿线购进确立的线，报送建设方和监理部门查收，查收完后进行管内敷设；在穿线过程中按图纸一致编号，做好线标；如图纸无编号， 自行在图纸上做出预埋标志及线号， 防备配线时发生杂乱；布线报建设方查收；

综合布线及综合管桥系统主要施工方案、施工方法

由于综合布线系统是一个和装修同步进行的工程，且必须由装修提供一定的条件（如配管等），故本项目实施的进度将保持与装修进度同步，由于用户的场地是尚未开始装修的办公楼或厂房，固此我们建议六类水平双绞线走天花吊顶经桥架或以地埋管道方式按需分配至各个房间。

缆线布放工艺要求：缆线的弯曲半径应符合规定；槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定；水平敷设时，在缆线的首、尾、转弯及每间隔5~10m处进行固定；垂直线槽布放缆线应每间隔1.5m固定在缆线支架上；对绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，不宜绑扎过紧或缆线受到挤压。对于六类屏蔽线缆，出于安全保密要求采取独立的金属桥架敷设。

在整个设计和工程过程中均按照标准实施。在信息插座、线缆和配线架上均有标明位置和号码的标签，以供用户方便地查询、跟踪和维护。

整个工程的安装过程必须严格按照施工规范进行，使整个系统得以完整的保护。具体的安装操作规范应遵循以下的施工规范：

铜缆干线

大对数电缆与配线架色标对应压接,每25对为一组，外围以色带以示分辨，50对为2组25对，100对为4组等等。穿线时必须谨慎操作，不得用力过猛，以免扯断。线缆不得出现折、扭、锐器划伤、破裂等现象；压接时槽内部分应与压接部分成一定孤度，槽内部分需顺平，压接与剪断需一次成功，垂直及水平线缆至配线架时需成人字纵向左右分配，不得杂乱无章。

水平电缆

水平电缆在拉线时，一定要先查管线或线槽，然后拉线。拉线时不可用力过大，以免损坏绞距，配线架上按蓝、橙、绿、棕顺序压接，压接的水平电缆应规范整齐，井然有序，不互相挤压。

光纤类

光纤类施工须参见光纤施工手册，由接受过正规培训的工程师安装。

插座类

插座是布线工程最基本的元件，通过它实现终端设备和水平线缆的连接功能，插座的压接方式按插座上的色标一一对应；白色在前，配对双绞的另一根在后，压于插座本身的标号1、2、3、4、5、6、7、8，所有信息插座均以地标30cm安装或按照用户的具体要求安装，要求横平竖直，保证统一性。
