一、项目概述

本项目为某办公楼的弱电系统施工工程。施工期间需要完成安装网络系统、电话系统、监控系统、广播系统、门禁系统等多个弱电系统设备。施工过程中需遵守相关的电气安全规范，并做好交底材料和记录。

二、施工方案

1. 施工准备

（1）根据系统设计图纸，明确工程范围和设备配置。

（2）准备相关工具和材料，保证施工所需的资源充足。

（3）召集有资质和经验的弱电施工人员组成施工小组。

2. 施工步骤

（1）网络系统安装

1）按照网络系统设计要求铺设弱电线缆，并保证线缆走向符合网络设备的布局。

2）安装网络交换机、路由器和主机设备，进行设备调试和配线连接。

3）测试网络设备的联通性和性能，保证网络系统正常运行。

（2）电话系统安装

1）布置电话线缆，并确保线缆符合电话设备的布线要求。

2）安装电话交换机、分机和传输设备，进行设备调试和配线连接。 3）测试电话设备的通话质量和功能，确保电话系统正常使用。

（3）监控系统安装

1）安装摄像头和监控设备，保证监控范围覆盖到所有需要监控的区域。

2）配置和调试监控设备，保证设备联通和图像清晰。

3）设置监控系统的存储和备份功能，确保监控数据的安全和可靠性。

（4）广播系统安装

1）安装音频设备和扩音器，保证广播呼叫覆盖到每个角落。

2）设置广播系统的程序和音频源，调试广播设备的音质和音量。

3）测试广播系统的覆盖范围和声音传播效果，确保广播系统正常工作。

（5）门禁系统安装

1）安装门禁设备和感应器，保证门禁覆盖到所有需要控制进出的区域。

2）配置和调试门禁设备，设置开关门权限和管理系统。

3）测试门禁设备的开关门功能和安全性，确保门禁系统可靠工作。

3. 工程验收

（1）按照弱电系统的施工规范进行全面检查和测试，确保系统符合设计要求。

（2）提供施工交底材料和记录，包括系统配置、设备信息、调试记录等。

（3）对施工过程中存在的问题进行整改和修复，保证系统的正常运行。

第1篇

一、工程概况

本项目位于XX市XX区，占地面积约XX平方米，总建筑面积约XX平方米。本项目弱电系统主要包括以下子系统：

1. 综合布线系统

2. 楼宇自控系统

3. 通信系统

4. 安全防范系统

5. 计算机网络系统

6. 电视及公共广播系统

为确保弱电系统工程的顺利进行，特制定本施工方案。

二、施工准备

1. 人员准备

- 成立项目施工小组，明确各成员职责。

- 对施工人员进行专业培训，确保其具备相应的施工技能和安全意识。

2. 材料准备

- 根据工程图纸和设计要求，采购各类弱电设备和材料。

- 对材料进行验收，确保其符合国家标准和设计要求。

3. 设备准备

- 准备必要的施工工具和设备，如电线电缆、插座、开关、网络设备、安防设备等。

- 对设备进行调试和检验，确保其正常工作。

4. 施工场地准备

- 清理施工场地，确保无障碍物。 - 设置施工围挡和安全警示标志。

三、施工流程

1. 综合布线系统施工

- 根据设计图纸，确定布线路径和点位。

- 挖设电缆沟，敷设电缆。

- 连接电缆，进行测试和调试。

2. 楼宇自控系统施工

- 安装楼宇自控设备，如温湿度控制器、灯光控制器等。

- 连接设备，进行系统调试。

3. 通信系统施工

- 安装通信设备，如电话交换机、路由器等。

- 连接设备，进行系统调试。

4. 安全防范系统施工

- 安装安防设备，如监控摄像头、报警器等。

- 连接设备，进行系统调试。

5. 计算机网络系统施工

- 安装网络设备，如交换机、路由器等。

- 连接设备，进行网络调试。

6. 电视及公共广播系统施工

- 安装电视及广播设备，如电视天线、广播扬声器等。

- 连接设备，进行系统调试。

四、施工要点

1. 综合布线系统 - 电缆敷设要符合规范，避免交叉和扭曲。

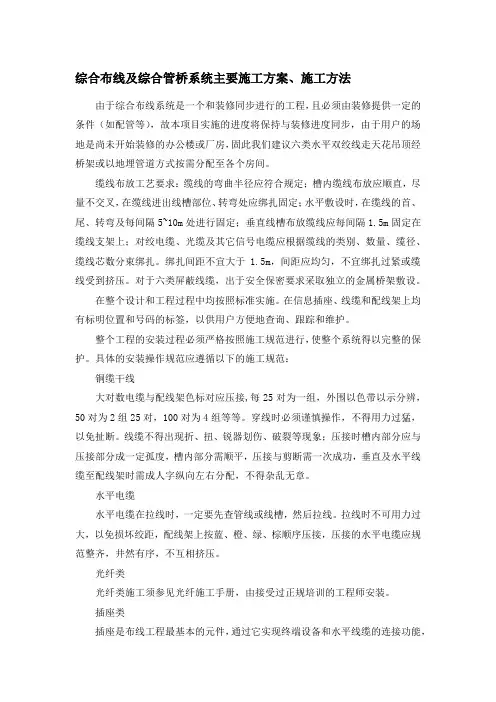

综合布线及综合管桥系统主要施工方案、施工方法

由于综合布线系统是一个和装修同步进行的工程，且必须由装修提供一定的条件（如配管等），故本项目实施的进度将保持与装修进度同步，由于用户的场地是尚未开始装修的办公楼或厂房，固此我们建议六类水平双绞线走天花吊顶经桥架或以地埋管道方式按需分配至各个房间。

缆线布放工艺要求：缆线的弯曲半径应符合规定；槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定；水平敷设时，在缆线的首、尾、转弯及每间隔5~10m处进行固定；垂直线槽布放缆线应每间隔1.5m固定在缆线支架上；对绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，不宜绑扎过紧或缆线受到挤压。对于六类屏蔽线缆，出于安全保密要求采取独立的金属桥架敷设。

在整个设计和工程过程中均按照标准实施。在信息插座、线缆和配线架上均有标明位置和号码的标签，以供用户方便地查询、跟踪和维护。

整个工程的安装过程必须严格按照施工规范进行，使整个系统得以完整的保护。具体的安装操作规范应遵循以下的施工规范：

铜缆干线

大对数电缆与配线架色标对应压接,每25对为一组，外围以色带以示分辨，50对为2组25对，100对为4组等等。穿线时必须谨慎操作，不得用力过猛，以免扯断。线缆不得出现折、扭、锐器划伤、破裂等现象；压接时槽内部分应与压接部分成一定孤度，槽内部分需顺平，压接与剪断需一次成功，垂直及水平线缆至配线架时需成人字纵向左右分配，不得杂乱无章。

水平电缆

水平电缆在拉线时，一定要先查管线或线槽，然后拉线。拉线时不可用力过大，以免损坏绞距，配线架上按蓝、橙、绿、棕顺序压接，压接的水平电缆应规范整齐，井然有序，不互相挤压。

光纤类

光纤类施工须参见光纤施工手册，由接受过正规培训的工程师安装。

插座类

插座是布线工程最基本的元件，通过它实现终端设备和水平线缆的连接功能，插座的压接方式按插座上的色标一一对应；白色在前，配对双绞的另一根在后，压于插座本身的标号1、2、3、4、5、6、7、8，所有信息插座均以地标30cm安装或按照用户的具体要求安装，要求横平竖直，保证统一性。

办公室 弱电施工方案

1. 引言

弱电是指相对于强电而言，电压和电流较小的电信号传输系统，常用于办公室的通信、网络、安防等设施。在办公室的建设和装修过程中，弱电施工是一个重要的环节。本文将介绍办公室弱电施工方案，包括布线方式、弱电箱安装、设备选择等内容。

2. 布线方式

2.1 集中布线

集中布线是一种常用的弱电布线方式，它将所有的弱电设备连接到一个集中的弱电箱中。优点是布线简洁、易于管理和维护，同时具备一定的灵活性。在办公室中，我们可以将所有的网络、电话、安防等设备的线缆通过层层走线管道集中引入弱电箱，便于管理和日后的维护工作。 2.2 分布布线

分布布线方式是将各个设备的线缆分别引入各自的位置，相互独立布线。这种方式适用于布设设备较多、功能互相独立的情况。在办公室中，我们可以根据各个设备的位置需求，将网络、电话、安防设备的线缆分别引入各自的位置，确保各个设备之间的独立性和稳定性。

3. 弱电箱安装

弱电箱是安装、连接和管理弱电设备的重要组成部分。在办公室中，我们需要合理选择弱电箱的位置和安装方式，以便于管理和维护。

3.1 位置选择

弱电箱的位置应尽量选择在离各个弱电设备较近的位置，方便线缆的引入和管理。一般来说，弱电箱可以选择安装在办公室的墙角或者墙面，避免占用过多的空间。另外，弱电箱应该远离强电设备，防止相互干扰。 3.2 安装方式

弱电箱的安装方式应符合相关安全规定和标准。一般来说，弱电箱可以固定在墙面上，使用支架或者螺丝进行固定。在安装过程中，要确保弱电箱的稳定性，避免摇晃和松动。

4. 设备选择

在办公室的弱电施工中，设备的选择是非常重要的一步。根据办公室的需求和预算情况，我们需要选择合适的设备。

4.1 网络设备

网络设备包括交换机、路由器、无线接入点等。在选择网络设备时，要考虑办公室的规模、网络速度、安全性等因素。可以选择具备高速传输、压缩技术、安全防护等功能的设备。 4.2 电话设备
