压力表工作原理简单说明

1 压力表工作原理

压力表通过表内的敏感元件（波登管、波纹管、膜盒）的弹性形变，再由表内机芯的传动机构将压力形变传导至指针，引起指针转动来显示压力。

波登管：敏感元件，是截面积显椭圆形的弹性C形管。

波纹管：用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。它的开口端固定，密封端处于自由状态，并利用辅助的螺旋弹簧或簧片增加弹性。工作时在内部压力的作用下沿管子长度方向伸长，使活动端产生与压力成一定关系的位移。活动端 2 带动指针即可直接指示压力的大小，响应速度低于波登管，波纹管适于测量低压。

膜盒：两个膜片的外缘直接焊接或膜片外缘与机体焊接而构成的盒，膜盒又习惯的被人们叫为电容传感器。膜盒压力表工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的转动并放大，由固定于齿轮轴上的指示针将被测值在表盘上显示出来。膜盒压力表主要用来测量微压，比如5Kpa～50KPa。

溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。

扩展：①用电测法测量非电学量时，首先必须将被测的非电学量转换为电学量而后输入之。通常把非电学量变换成电学量的元件称为变换器(将信源发出的信息按一定的目的进行变换)；根据不同非电学量的特点设计成的有关转换装置称为传感器（一种物理装置或生物器官，能够探测、感受外界的信号、物理条件（如光、热、湿度）或化学组成（如烟雾），并将探知的信息传递给其他装置或器 3 官）；而被测的力学量（如位移、力、速度等）转换成电容变化的传感器称为电容传感器。

②电容或电容量，指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上；造成电荷的累积储存，最常见的例子就是两片平行金属板。也是电容器的俗称。

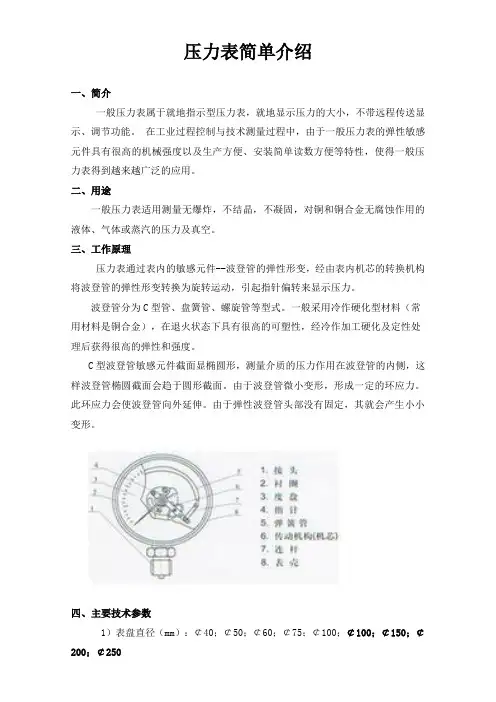

压力表简单介绍

一、简介

一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。 在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。

二、用途

一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。

三、工作原理

压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。

波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。

C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形，形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形。

四、主要技术参数

1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠100；￠100；￠150；￠200；￠250 2）精度等级（%）：1.0;1.6;2.5;4.0

3)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4

4)参比工作条件

a)使用工作温度：-40℃～70℃;

b)抗工作环境振动:V²H²3级;

c)相对湿度不大于90%;

5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;

- 1 - 压力表工作原理
