飞行器动力系统的动态建模与仿真

在现代航空航天领域，飞行器动力系统的性能和可靠性至关重要。为了更好地设计、优化和预测飞行器动力系统的工作特性，动态建模与仿真是一种不可或缺的工具。

飞行器动力系统是一个复杂的多学科交叉领域，涵盖了热力学、流体力学、燃烧学、机械工程等多个学科的知识。其主要组成部分包括发动机、燃料供应系统、进气系统、排气系统等。发动机作为核心部件，又可以分为多种类型，如喷气式发动机、涡轮螺旋桨发动机、火箭发动机等，每种类型都有其独特的工作原理和性能特点。

动态建模是对飞行器动力系统的物理过程和行为进行数学描述的过程。通过建立精确的数学模型，可以捕捉到系统中各种参数之间的关系，以及它们随时间的变化规律。例如，对于喷气式发动机，建模需要考虑空气的吸入、压缩、燃烧、膨胀和排出等过程。在建模过程中，需要运用各种数学方法和理论，如微分方程、偏微分方程、数值分析等。

在建立模型时，首先要对系统进行合理的简化和假设。这是因为实际的飞行器动力系统非常复杂，如果不进行简化，建模将变得极其困难甚至无法实现。然而，简化也需要谨慎进行，以确保模型能够准确反映系统的主要特性和关键行为。例如，在建模燃烧过程时，可以假设燃烧是均匀的、完全的，但同时需要考虑实际中可能存在的燃烧不完全、火焰传播速度等因素的影响。 模型的参数确定是建模过程中的一个关键环节。这些参数通常包括物理常数、几何尺寸、材料特性等。获取参数的方法有多种，如实验测量、理论计算、参考已有文献和数据等。实验测量可以提供最直接和准确的参数值，但往往受到实验条件和设备的限制。理论计算则基于物理定律和数学公式，可以在一定程度上预测参数值，但计算过程可能较为复杂。参考已有文献和数据可以节省时间和成本，但需要对数据的可靠性和适用性进行评估。

建立好模型后，接下来就是进行仿真。仿真就是利用计算机软件对建立的模型进行数值求解，以得到系统在不同工况下的性能参数和输出结果。仿真软件通常包括专业的航空航天仿真工具，如

MATLAB/Simulink、ANSYS Fluent 等。

在进行仿真时，需要设置合适的初始条件和边界条件。初始条件包括系统的初始状态参数，如温度、压力、转速等。边界条件则包括进口和出口的条件，如进气速度、压力、温度，排气压力等。通过改变这些条件，可以模拟不同的飞行状态和工作环境，从而评估动力系统的性能和适应性。

仿真结果的准确性和可靠性取决于模型的准确性和仿真设置的合理性。因此，在得到仿真结果后，需要对结果进行分析和验证。分析可以包括对结果的趋势、峰值、平均值等进行统计和比较，以评估系统的性能是否满足设计要求。验证则可以通过与实验数据、实际飞行数据或其他可靠的参考结果进行对比，来判断模型和仿真的准确性。 飞行器动力系统的动态建模与仿真在航空航天领域有着广泛的应用。在设计阶段，通过仿真可以对不同的设计方案进行快速评估和比较，从而选择最优的设计方案。这可以大大缩短设计周期，降低成本，提高设计质量。例如，在设计新型发动机时，可以通过仿真预测发动机的推力、燃油消耗率、噪声水平等性能指标，从而优化发动机的结构和工作参数。

在故障诊断和预测方面，建模与仿真也发挥着重要的作用。通过建立故障模型，可以模拟不同故障情况下系统的行为和输出，从而帮助工程师快速定位故障源，并制定相应的维修策略。同时，通过对系统的长期仿真，可以预测部件的磨损、老化等情况，提前进行维护和更换，提高系统的可靠性和安全性。

在飞行训练和飞行控制方面，仿真可以提供逼真的飞行环境和动力系统响应，帮助飞行员熟悉和掌握飞行器的性能和操作技巧。飞行控制系统可以根据仿真结果进行优化和调试，以提高飞行的稳定性和机动性。

然而，飞行器动力系统的动态建模与仿真也面临着一些挑战。首先，系统的复杂性和不确定性使得建立精确的模型非常困难。例如，燃烧过程中的湍流、化学反应等现象目前还难以用精确的数学模型来描述。其次，模型的计算效率也是一个问题。对于大型复杂的模型，计算时间可能非常长，这限制了其在实时应用中的使用。此外，模型的验证和校准也需要大量的实验数据和实际飞行数据支持，而获取这些数据往往需要高昂的成本和时间。 为了应对这些挑战，研究人员不断探索新的建模方法和技术。例如，基于物理的建模方法与数据驱动的建模方法相结合，可以充分利用物理规律和实际数据的优势，提高模型的准确性和泛化能力。并行计算和高性能计算技术的发展也可以提高模型的计算效率，使得更复杂的模型能够在更短的时间内得到求解。

总之，飞行器动力系统的动态建模与仿真对于航空航天领域的发展具有重要意义。通过不断提高建模和仿真的技术水平，我们能够更好地设计、优化和保障飞行器动力系统的性能和可靠性，推动航空航天事业不断向前发展。未来，随着技术的不断进步，建模与仿真将在飞行器动力系统的研发和应用中发挥更加重要的作用，为实现更高效、更安全、更环保的航空航天飞行提供有力支持。

合集下载

开环直流调速系统的动态建模与仿真

开环直流调速系统的动态建模与仿真

. .

电控学院

运动控制系统仿真课程设计

院 （系）： 电气与控制工程学院

专业班级：

姓 名：

学 号：

.

. 开环直流调速系统的动态建模与仿真

摘 要：

MATLAB仿真在科学研究中的地位越来越高，如何利用MATLAB仿真出理

想的结果，关键在于如何准确的选择MATLAB的仿真。本文就简单的开环直流调速系统的MATLAB仿真这个例子，通过对MATLAB的仿真，得到不同的仿真结果。通过仿真结果的对比，对MATLAB的仿真进行研究。从而总结出如何在仿真过程中对MATLAB的仿真做到最优选择。

详细介绍了用MATLAB语言对《电机与拖动》中直流电动机调速仿真实验的仿真方法和模型建立。其仿真结果与理论分析一致，表明仿真是可信的，可以替代部分实物实验。首先在分析直流调速系统原理的基础上, 介绍了基于数学模型的仿真, 在仿真中可灵活调节相关参数, 优化参数设计。其次完成了基于系统框图, 并分析了调速系统的抗干扰能力。采用工程设计方法对开环直流调速系统进行设计,选择调节器结构,进行参数的计算和校验；给出系统动态结构图,建立起动、抗负载扰动的MATLAB 仿真模型。分析系统起动的转速和电流的仿真波形,并进行调试,使开环直流调速系统趋于合理与完善。

.

. 1.1课题背景

直流调速是现代电力拖动自动控制系统中发展较早的技术。在20世纪60年代，随着晶闸管的出现，现代电力电子和控制理论、计算机的结合促进了电力传动控制技术研究和应用的繁荣。晶闸管-直流电动机调速系统为现代工业提供了高效、高性能的动力。尽管目前交流调速的迅速发展，交流调速技术越趋成熟，以及交流电动机的经济性和易维护性，使交流调速广泛受到用户的欢迎。但是直流电动机调速系统以其优良的调速性能仍有广阔的市场，并且建立在反馈控制理论基础上的直流调速原理也是交流调速控制的基础。现在的直流和交流调速装置都是数字化的，使用的芯片和软件各有特点，但基本控制原理有其共性。

动态系统建模仿真实验报告四旋翼仿真

动态系统建模仿真实验报告四旋翼仿真

1

动态系统建模仿真实验报告四旋翼仿真

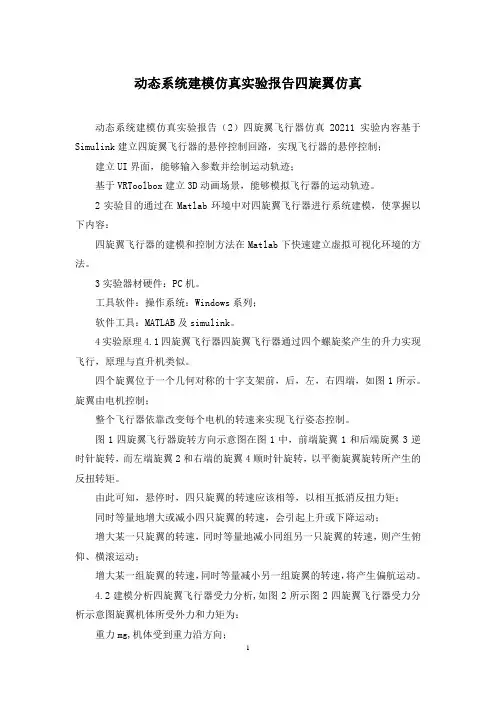

动态系统建模仿真实验报告（2）四旋翼飞行器仿真20211实验内容基于Simulink建立四旋翼飞行器的悬停控制回路，实现飞行器的悬停控制；
