工业电子原理考研真题试卷

山东科技大学2010—2011学年第一学期

《现代电力电子技术》考试试卷班级姓名学号

一、(本题30分,每小题3分

晶闸管三相桥式全控整流电路,R-L负载。已知整流变压器二次电压U2=220V,直流回路R=10Ω,L足够大,α=30°。作以下计算或绘图:

1.整流输出直流电压U d;

2.流过晶闸管的电流有效值I VT;

3.整流变压器副边相电流有效值I2;

4.晶闸管承受的最大电压U m;

5.负载取用的有功功率P;

6.整流电路的功率因数λ;

7.绘制负载电压u d的波形;

8.绘制晶闸管电压u VT1的波形;

9.绘制晶闸管电流i VT1的波形;

10.绘制变压器副边a相电流i a的波形。

二、(本题25分,第4小题9分,其余各小题4分

斩波电路如图所示。输人电压为27V±10%,保持输出电压为15V不变,电路的最大输出功率为100W,最小功率为10W。IGBT饱和导通电阻R T=0.2Ω,轻载时关断时间为5μs,忽略开通时间,若工作频率为20 kHz。

-o

U

1.求占空比D变化范围;

2.保证整个工作范围内电感电流连续时的电感L值;

3.当输出纹波电压mV U o 100=∆时,求滤波电容C 值;

4.如电感临界电流的平均值I LB =4A ,求临界电感L B 值,并求

在最小输出功率时的占空比;

5.如电感的等效电阻R L =0.025Ω,在最低输出电压最大输出功率时,求最大占空比和效率。

三、(本题25分,每小题5分回答下列问题:

1.晶闸管导通和关断的条件是什么?.晶闸管可否作线性放大器使用?为什么?

2.在有源逆变的整流系统中,逆变颠覆的原因是什么?

3.谐振开关逆变技术的主要思想是什么?

4. 简述现代电力电子技术主要研究的内容及其应用领域。

5. 试以三相桥式全控整流电路为例分析交流侧电抗对整流电路的影响。

四、(本题20分晶闸管单相桥式有源逆变电路

1.如果U 2=100V ,|E| =60V ,R=5Ω,在I d =2A 时α为多少?

实物图

1

2

3

4

5 6 7 8

9 10 11 12

图形符号

A B C D

E F G H

I J K L

请将以上电子元件的实物图和图形符号的相应标号填入下表中的相应位置

电路元件名称 实物图标号 图形符号 电阻器 6 L

可变电阻器 1 C

电解电容 9 I

瓷片电容 7 A

电感 12 G

开关 2 H

二极管 5 B

发光二极管 3 J

三极管 11

D

晶振

4

E

扬声器

8

F

数码管 10 K

实物图

1 2 3 4

5 6 7 8

9 10 11 12

图形符号

A B C D

E F G H

I J K L

请将最符合以上电子元件的名称和图形符号的相应标号填入下表中的相应位置

实物图标号 电路元件名称 图形符号

1 电阻器 L

2 开关 H

3 数码管 K

4 晶振 E

5 二极管 B

6 可变电阻器

（或变阻器、电位器） C

7 瓷片电容器 A

8 稳压二极管 F

9 电感 G

10 发光二极管 J

11 三极管 D

12 电解电容器 I

1、内热式电烙铁预热时间较短，但受气温影响稍大，尤其小功率型；相对，外热式电烙铁预热时间稍长。（T）

2、电烙铁的内、外热之分主要针对烙铁头，外热式烙铁芯为瓷管状，装在烙铁头之内;内热式烙铁芯为螺线管状，烙铁头从烙铁芯中间穿过。（F）

3、焊料为易熔金属，手工焊接所使用的焊料为锡铅合金。（T）

4、焊剂分为助焊剂和阻焊剂两种。（T）

5、可以直接从元件根部将元件脚弯制成型。（F）

6、电烙铁的握法中，反握法适合中等功率烙铁的操作，正握法适合大功率烙铁的操作。（F）

7、加热焊接的五步顺序为：准备——预热——送焊丝——移焊丝——移烙铁。（T）

8、焊接时可以施加压力。（F）

9、所有元器件的引脚在焊接电路板之前都必须刮净后镀上锡。（T）

10、焊接电压增加时，焊缝厚度和余高将略有减小。（T）

11、预热能降低焊后冷却速度，预热可以减小热影响区的温度差别，在较宽范围内得到比较均匀的温度分布，有助于减小因温度差别而造成的焊接应力。（T）

第 1 页 共 6 页 浙江工业大学

2005年硕士学位研究生入学考试试题B

考试科目： 机械原理

招生专业：

(注：答题一律做在答题纸上，做在试卷上无效)

一、判断对错（每题1分，共15分）

⒈ 一个构件只能由一个零件构成。

⒉ 一个低副提供两个约束。

⒊ 某机构有3个构件，其速度瞬心的数目为6。

⒋ 两个构件以高副接触，只能确定其相对速度瞬心在接触点的公法线上，并不能完全确定其位置。

⒌ 平行四边形铰链机构也可能发生自锁现象。

⒍ 对心曲柄滑块机构没有急回特性。

⒎ 凸轮机构采用等加速等减速运动规律时，将避免发生冲击。

⒏ 凸轮机构所选择的基圆半径越大，则凸轮机构的压力角越小。

⒐ 一对相互啮合的渐开线直齿圆柱齿轮，其分度圆一定相切。

⒑ 一对相互啮合的渐开线直齿圆柱齿轮，其无侧隙啮合条件是一个齿轮节圆上的齿厚等于另外一个齿轮节圆上的齿槽宽。

⒒ 与直齿齿轮传动相比，斜齿轮运行不够平稳，承载能力也低一些。

⒓ 行星轮系的自由度是1。

⒔ 万向联轴节不可用于两相交轴的运动传递。

⒕ 从机械效率的角度来看，所谓自锁就是传动效率不大于零的情况。

⒖ 对汽车发动机的飞轮来说这样的质量分布在近似一个平面内的回转件，所进行的平衡应该属于动平衡。 第 2 页 共 6 页 二、填空题（每空1分，共30分）

⒈ 机器的基本特征有三个方面，它们是 、 和

。

⒉ 机构的平面运动副分为低副和高副，其中一个低副提供 个约束。

⒊ 作平面运动的一个构件有 个自由度。

⒋ 铰链四杆机构存在曲柄的条件是 以及 。对心曲柄滑块机构存在曲柄的条件是 。

⒌ 曲柄摇杆机构的最大压力角发生的位置为 与 两次共线位置之一。

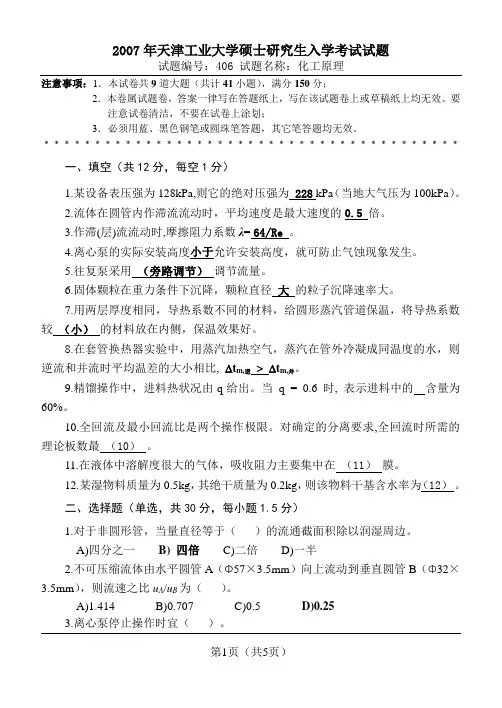

2007年天津工业大学硕士研究生入学考试试题

试题编号：406 试题名称：化工原理

第1页（共5页） 注意事项：1．本试卷共9道大题（共计41小题），满分150分；

2．本卷属试题卷，答案一律写在答题纸上，写在该试题卷上或草稿纸上均无效。要注意试卷清洁，不要在试卷上涂划；

3．必须用蓝、黑色钢笔或圆珠笔答题，其它笔答题均无效。

﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡

一、填空（共12分，每空1分）

1.某设备表压强为128kPa,则它的绝对压强为 228 kPa（当地大气压为100kPa）。

2.流体在圆管内作滞流流动时，平均速度是最大速度的0.5 倍。

3.作滞(层)流流动时,摩擦阻力系数λ= 64/Re 。

4.离心泵的实际安装高度小于允许安装高度，就可防止气蚀现象发生。

5.往复泵采用 （旁路调节） 调节流量。

6.固体颗粒在重力条件下沉降，颗粒直径 大 的粒子沉降速率大。

7.用两层厚度相同，导热系数不同的材料，给圆形蒸汽管道保温，将导热系数较 （小） 的材料放在内侧，保温效果好。

8.在套管换热器实验中，用蒸汽加热空气，蒸汽在管外冷凝成同温度的水，则逆流和并流时平均温差的大小相比, tm,逆 > tm,并。

9.精馏操作中，进料热状况由q给出。当 q = 0.6 时, 表示进料中的 含量为60%。

10.全回流及最小回流比是两个操作极限。对确定的分离要求,全回流时所需的理论板数最 （10） 。

11.在液体中溶解度很大的气体，吸收阻力主要集中在 （11） 膜。

12.某湿物料质量为0.5kg，其绝干质量为0.2kg，则该物料干基含水率为（12） 。

二、选择题（单选，共30分，每小题1.5分）

1.对于非圆形管，当量直径等于（ ）的流通截面积除以润湿周边。

A)四分之一 B) 四倍 C)二倍 D)一半

2.不可压缩流体由水平圆管A（Φ57×3.5mm）向上流动到垂直圆管B（Φ32×3.5mm），则流速之比uA/uB为（ ）。
