1 电力系统潮流计算算法设计及实现
潮流计算是电力系统分析中的一种最基本的计算，它的任务是对给定的运行条件确定系统的运行状态，如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等。
建模是用数学的方法建立的数学模型，但它严格依赖于物理系统。根据电力系统的实际运行条件，按给定的变量不同，一般将节点分为PQ节点，PV节点，平衡节点三种类型。当这三个节点与潮流计算的约束条件结合起来时，便是潮流计算的数学模型。
PQ节点：有功功率P和无功功率Q是已知的，节点电压（V，δ）是待求量。通常变电所都是这一类型的节点。
PV节点：有功功率P和电压复制V是已知的，节点的无功功率Q和电压相位δ是待求量。一般选择有一定无功储备的发电厂和具有可调无功电源设备的变电所作为PV节点。
平衡节点：在潮流分布算出之前，网络中的功率损失是未知的，所以，网络中至少有一个节点的有功功率P不能给定，这个节点承担了系统的有功功率平衡，所以称为平衡节点。一般选择主调频发电厂为平衡节点。
潮流计算的约束条件是：
1、所有的节点电压必须满足：
2、 这一约束主要是对PQ节点而言。
2、所有电源节点的有功功率和无功功率必须满足：
对平衡节点的P和Q以及PV节点的Q按以上条件进行检验。
3、某些节点之间电压的相位差应满足：
稳定运行的一个重要条件。
功率方程的非线性
雅可比矩阵的特点：
各元素是各节点电压的函数
不是对称矩阵
因为Y =0，所以H =N =J =L =0，另R =S =0，故稀疏
两种常见的求解非线性方程的方法：1）高斯-赛德尔迭代法；2）牛顿-拉夫逊迭代法。
高斯-赛德尔迭代法潮流计算
2
1、方程表示：
①用高斯-赛德尔计算电力系统潮流首先要将功率方程改写成能收敛的迭代形式；
②Q：设系统有n个节点，其中m个PQ节点，n-(m+1)个是PV节点，一个平衡节点,平衡节点不参加迭代；
③功率方程改写成:
武汉理工大学《电力系统分析》课程设计

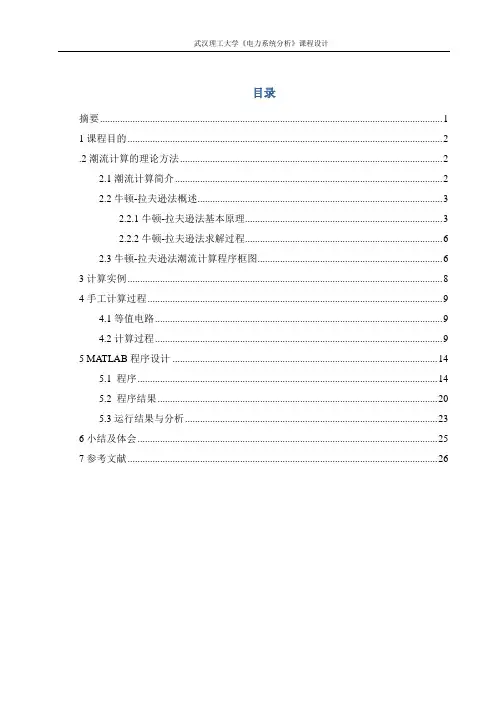

目录
摘要 ......................................................................................................................................... 1
1课程目的 .............................................................................................................................. 2
.2潮流计算的理论方法 ......................................................................................................... 2
2.1潮流计算简介 ........................................................................................................... 2
2.2牛顿-拉夫逊法概述 .................................................................................................. 3
2.2.1牛顿-拉夫逊法基本原理 ............................................................................... 3
2.2.2牛顿-拉夫逊法求解过程 ............................................................................... 6
电力系统的潮流计算
电力系统的潮流计算是电力系统分析中的基础工作，主要用于计算电力系统中各节点的电压和功率流动情况。通过潮流计算可以得到电力系统的电压、功率、功率因数等关键参数，为电力系统的运行和规划提供有效的参考依据。本文将介绍电力系统潮流计算的基本原理、计算方法和应用。
一、电力系统潮流计算的基本原理
电力系统潮流计算基于电力系统的能量守恒原理和基尔霍夫电流定律，通过建立电力系统的节点电压和功率平衡方程组来描述系统中各节点间的电压和功率流动关系。潮流计算的基本原理可简述为以下三个步骤：
1.建立节点电压方程：根据基尔霍夫电流定律，将电力系统中各节点的电流状况表达为节点电压和导纳矩阵之间的乘积关系。
2.建立功率平衡方程：根据能量守恒原理，将电力系统中各支路的功率流动表达为节点电压和导纳矩阵之间的乘积关系。
3.解算节点电压：通过求解节点电压方程组，得到系统中各节点的电压值。
二、电力系统潮流计算的常用方法
电力系统潮流计算常用的方法有高斯-赛德尔迭代法、牛顿-拉夫逊迭代法和快速潮流法等。其中，高斯-赛德尔迭代法是一种基于节点电压的迭代算法，通过在每一次迭代中更新节点电压值来逐步逼近系统潮流平衡状态。牛顿-拉夫逊迭代法是一种基于节点电压和节点功率的迭代算法，通过在每一次迭代中同时更新节点电压和节点功率值来逼近系统潮流平衡状态。快速潮流法则是一种通过行列式运算直接求解节点电压的方法，对于大规模复杂的电力系统具有较高的计算效率和精度。
三、电力系统潮流计算的应用
电力系统潮流计算在电力系统的规划和运行中有广泛应用。具体应用包括：
1.电力系统规划：通过潮流计算可以预测系统中各节点的电压和功率流动情况，为电力系统的设计和扩建提供参考依据。
2.电力系统稳定性分析：潮流计算可以帮助分析系统中节点电压偏差、功率瓶颈等问题，为系统的稳态和暂态稳定性分析提供基础数据。
3.运行状态分析：潮流计算可以实时监测系统中各节点的电压和功率流动情况，为电力系统的运行调度提供参考。
第11章电力系统的潮流计算
§1.0 概述
§1.1 开式网络的电压和功率分布计算
§1.2 闭式网络潮流的近似计算方法
§1.3 潮流计算的数学模型
§1.4 牛顿一拉夫逊法的潮流计算
§1.5 P-Q分解法潮流
§1.0 概述
1、 定义：根据给定的运行条件求取给定运行条件下的节点电压和功率分布
2、 意义：电力系统分析计算中最基本的一种：规划、扩建、运行方式安排
3、 所需：① 根据系统状态得到已知条件：网络、负荷、发电机。
② 电路理论：节点电流平衡方程。
③ 非线性方程组的列写和求解。
4、 已知条件：① 负荷功率PLD +jQLD
② 发电机电压
5、 历史：手工计算：近似方法(§11.1,§11.2)
计算机求解：严格方法 V3 P4 R3 Q4 X 3
V4
P4 X 3 - Q4 R3
V4
V3 = . (V^ V3) V32
SLOSS3 V1 R1 jX1
:V4 LV3
P4 Q
(R3 V42 V2 R2 jX2 V3 R3 jX3 V
14
S3
S2
由此可见：利用上节的单线路计算公式 ，从末端开始逐级往上推算 §1.1 开式网络的电压和功率分布计算
注重概念，计算机发展和电力系统复杂化以前的方法
1、 已知末端功率和未端电压，
见Figll.1解说：已知V和各点功率
S3 = S3 ' SLOSS3 ' S4
2、已知末端功率和首端电压
以图11.1讲解，已知V1和各点功率
迭代法求解：
① 假定末端为额定电压，按上小节方法求得始端功率及全网功率分布
② 用求得的始端功率和已知的始端电压，计算线路末端电压和全网功率分 布
③ 用第二步求得的末端电压重复第一步计算
④ 精度判断：如果各线路功率和节点电压与前一次计算小于允许误差 ，则
停止计算，反之，返回第2步重复计算。
⑤ 从首端开始计算线路各电压
如果近似精度要求不高，可以不进行迭代，只进行①、⑤计算始 可。
