第三章 平面连杆机构及其设计
3-1 如图所示,设已知四杆机构各构件的长度 a =240 mm;b =600 mm;c =400 mm;d=500mm。试回答下列问题:⑴当取杆4为机架时,是否有曲柄存在?⑵若各杆长度不变,能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构?如何获得?
3-2 图示为一偏置曲柄滑块机构,试求杆LAB为曲柄的条件。若偏距e=0,则杆LAB为曲柄的条件又如何?另外,在图示机构中,若设LAB为曲柄,试问当以杆LAB为机架时,此机构为何种机构?
3-3 在图示机构中,各杆的长度为L1 =28mm;L2 =54mm;L3 =50mm;L4 =72mm(该图比例尺为:μL=L1 / AB =28/14=0.002m/mm)。⑴试问该机构为何种机构?⑵当取杆1为机架时,将演化为何种机构?⑶当取杆3为机架时,又将演化为何种机构?⑷请用作图法在给定的图上画出该机构的极位夹角θ、杆3的最大摆角ψmax、最小传动角γmin和求出行程速比系数K。
3-4 偏置曲柄滑块机构如图所示,请在图上画出当曲柄为主动件时的最小传动角γmin和最大传动角γmax所在的位置以及极位夹角θ所在的位置。
3-5 正弦机构和导杆机构如图所示,请在图上标出当曲柄为主动时的图示位置的传动角γ和压力角α。并说明传动角γ和压力角α是否随位置变化。
3-6 试设计一曲柄摇杆机构,已知行程速比系数 K=1.2;摇杆长 LCD=300 mm其最大摆角ψmax=35o ;曲柄长LAB=80mm。求连杆长LBC,并验算最小传动角γmin是否在允许的范围内。
3-7 试设计一曲柄滑块机构,已知滑块的行程速比系数K=1.5;滑块的冲程H=40mm;偏距e=15mm。求曲柄长LAB及连杆长LBC,并求其最大压力角αmax=?

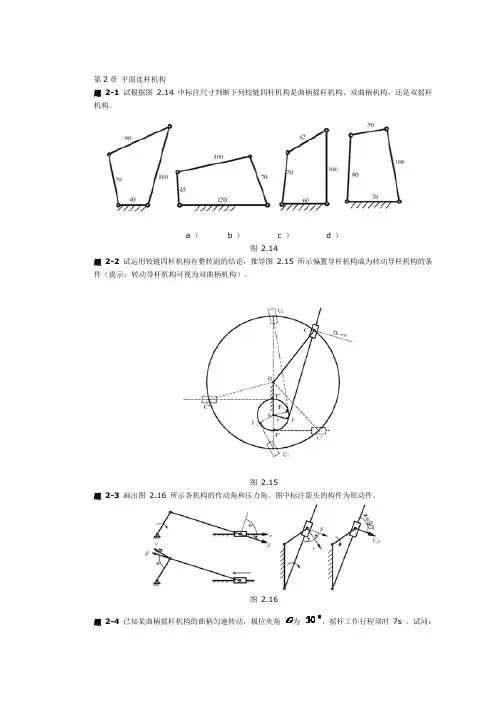

第2章 平面连杆机构
题 2-1 试根据图 2.14 中标注尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构,还是双摇杆
机构。
a ) b ) c ) d )
图 2.14
题 2-2 试运用铰链四杆机构有整转副的结论,推导图 2.15 所示偏置导杆机构成为转动导杆机构的条
件(提示:转动导杆机构可视为双曲柄机构)。
图 2.15
题 2-3 画出图 2.16 所示各机构的传动角和压力角。图中标注箭头的构件为原动件。
图 2.16
题 2-4 已知某曲柄摇杆机构的曲柄匀速转动,极位夹角 为 ,摇杆工作行程须时 7s 。试问: ( 1 )摇杆空回行程需几秒?( 2 )曲柄每分钟转速是多少?
题 2-5 设计一脚踏轧棉机的曲柄摇杆机构,要求踏板 在水平位置上下各摆 ,且
, 。( 1 )试用图解法求曲柄 和连杆 的长度;( 2 )用公
式( 2-3 )和( 2-3 )′ 计算此机构的最小传动角。
图 2.17 题 2-5 解图
题 2-6 设计一曲柄摇杆机构。已知摇杆长度 ,摆角 ,摇杆的行程速度变化系数
。( 1 )用图解法确定其余三杆的尺寸;( 2 )用公式( 2 — 3 )和 ( 2-3 )′确定机构
最小传动角 (若 , 则应另选铰链 A 的位置,重新设计)。
题 2-7 设计一曲柄滑块机构。已知滑块的行程 ,偏距 ,行程速度变化系数
。 求曲柄和连杆的长度。
图 2.19
题 2-8 设计一导杆机构。已知机架长度 ,行程速度变化系数 ,求曲柄长度。
图 2.20
题 2-9 设计一曲柄摇杆机构。已知摇杆长度 ,摆角 ,摇杆的行程速度变化系数
,且要求摇杆 的一个极限位置与机架间的夹角 , 试用图解法确定其余三杆的长
度。
图 2.21
题 2-10 设计一铰链四杆机构作为加热炉门的启闭机构。已知炉门上的两活动铰链中心距为
,炉门打开后成水平位置时,要求炉门温度较低的一面朝上(如虚线所示),设固定铰链

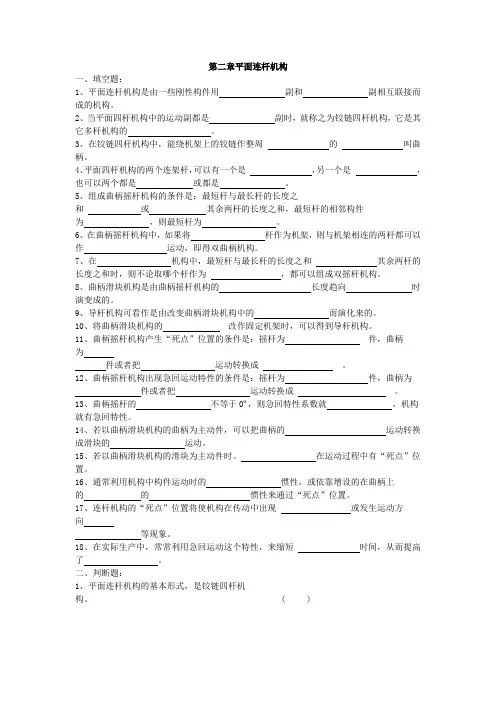

第二章平面连杆机构
一、填空题:
1、平面连杆机构是由一些刚性构件用 副和 副相互联接而成的机构。
2、当平面四杆机构中的运动副都是 副时,就称之为铰链四杆机构,它是其它多杆机构的 。
3、在铰链四杆机构中,能绕机架上的铰链作整周 的 叫曲柄。
4、平面四杆机构的两个连架杆,可以有一个是 ,另一个是 ,也可以两个都是 或都是 。
5、组成曲柄摇杆机构的条件是:最短杆与最长杆的长度之和 或 其余两杆的长度之和,最短杆的相邻构件为 ,则最短杆为 。
6、在曲柄摇杆机构中,如果将 杆作为机架,则与机架相连的两杆都可以作 运动,即得双曲柄机构。
7、在 机构中,最短杆与最长杆的长度之和 其余两杆的长度之和时,则不论取哪个杆作为 ,都可以组成双摇杆机构。
8、曲柄滑块机构是由曲柄摇杆机构的 长度趋向 时演变成的。
9、导杆机构可看作是由改变曲柄滑块机构中的 而演化来的。
10、将曲柄滑块机构的 改作固定机架时,可以得到导杆机构。
11、曲柄摇杆机构产生“死点”位置的条件是:摇杆为 件,曲柄为
件或者把 运动转换成 。
12、曲柄摇杆机构出现急回运动特性的条件是:摇杆为 件,曲柄为
件或者把 运动转换成 。
第二章 平面连杆机构
案例导入:通过雷达天线、汽车雨刮器、搅拌机等实际应用的机构分析引入四杆机构的概念,介绍四杆机构的组成、基本形式和工作特性。
第一节 铰链四杆机构
一、铰链四杆机构的组成和基本形式
1.铰链四杆机构的组成
如图1-14所示,铰链四杆机构是由转动副将各构件的头尾联接起的封闭四杆系统,并使其中一个构件固定而组成。被固定件4称为机架,与机架直接铰接的两个构件1和3称为连架杆,不直接与机架铰接的构件2称为连杆。连架杆如果能作整圈运动就称为曲柄,否则就称为摇杆。
2.铰链四杆机构的类型
铰链四杆机构根据其两个连架杆的运动形式的不同,可以分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本形式。
(1)曲柄摇杆机构。在铰链四杆机构中,如果有一个连架杆做循环的整周运动而另一连架杆作摇动,则该机构称为曲柄摇杆机构。如图2-1所示曲柄摇杆机构,是雷达天线调整机构的原理图,机构由构件AB、BC、固连有天线的CD及机架DA组成,构件AB可作整圈的转动,成曲柄;天线3作为机构的另一连架杆可作一定围的摆动,成摇杆;随着曲柄的缓缓转动,天线仰角得到改变。如图2-2所示汽车刮雨器,随着电动机带着曲柄AB转动,刮雨胶与摇杆CD一起摆动,完成刮雨功能。如图2-3所示搅拌器,随电动机带曲柄AB转动,搅拌爪与连杆一起作往复的摆动,爪端点E作轨迹为椭圆的运动,实现搅拌功能。
(2)双曲柄机构。在铰链四杆机构中,两个连架杆均能做整周的运动,则该机构称为双曲柄机构。如图2-4所示惯性筛的工作机构原理,是双曲柄机构的应用实例。由于从动曲柄3与主动曲柄1的长度不同,故当主动曲柄1匀速回转一周时,从动曲柄3作变速回转一周,机构利用这一特点使筛子6作加速往复运动,提高了工作性能。当两曲柄的长度相等且平行布置时,成了平行双曲柄机构,如图2-5a)所示为正平行双曲柄机构,其特点是两曲柄转向相同和转速相等及连杆作平动,因而应用广泛。火车驱动轮联动机构利用了同向等速的特点;路灯检修车的载人升斗利用了平动的特点,如图2-6a、b)所示。如图2-5b)为逆平行双曲柄机构,
