基于PLC的工业机械手控制设计

基于PLC的工业机械手运动控制系统设计

基于PLC的工业机械手运动控制系统设计

摘要：

随着现代工业的发展和自动化水平的提高，工业机械手在生产线上的应用越来越广泛。为了实现机械手的精确运动控制，保证其稳定性和可靠性，本文基于PLC技术，设计了一种工业机械手运动控制系统。通过分析机械手的运动特点，建立动力学模型，并结合PLC的运动控制功能，实现机械手的运动规划和运动控制。实验结果表明，该系统能够实现工业机械手的准确控制和高效运动。

一、引言

工业机械手在现代工业生产中扮演着越来越重要的角色，能够代替人工完成重复性高、危险性大的作业任务。在机械手的运动控制中，精确控制和灵活性是关键。传统的机械手控制方法往往采用脉冲信号生成器和运动控制卡等设备，但其结构复杂、成本较高，限制了机械手的应用范围。而基于PLC的机械手运动控制系统，通过集中控制单元实现运动规划和控制，在实际应用中具有更高的可靠性和灵活性。

二、工业机械手系统架构

工业机械手系统由机械手本体、传感器、PLC控制器和人机界面组成。机械手本体包含关节、链杆和末端执行器等部分，通过传感器获取位置信息反馈给PLC控制器，PLC控制器根据算法处理并给出控制指令，通过驱动装置控制机械手运动。

三、机械手运动控制算法

机械手运动控制算法是整个系统的核心。首先，根据机械手的动力学特性建立数学模型，包括机械手的运动学方程和动力学方程。然后，通过运动规划算法确定机械手的运动轨迹和速度。最后，根据运动规划结果，设计控制算法，包括位置控制、速度控制和力控制等。这些算法都运行在PLC控制器上，实时反馈机械手的动态信息，并动态调整控制指令，实现机械手的精确运动控制。

四、PLC控制器硬件设计

PLC控制器是整个系统的核心控制单元，负责接收和处理传感器的反馈信号，并输出控制指令控制机械手运动。在硬件设计中，PLC控制器采用高性能的工控机和专用运动控制卡结合的形式，通过高速数据总线连接，并与传感器和执行器交互。此外，为了提高控制系统的可靠性，PLC控制器还具备故障检测和自诊断功能。

基于PLC的机械手控制系统设计

目录

一、内容概括................................................2

1. 研究背景和意义........................................3

2. 国内外研究现状........................................3

3. 研究目的和任务........................................5

二、PLC技术基础.............................................6

三、机械手控制系统设计原理..................................7

1. 机械手控制系统概述....................................8

2. 机械手控制系统的组成..................................9

3. 机械手控制系统的工作原理.............................10

四、基于PLC的机械手控制系统设计............................11

1. 系统设计目标.........................................13

2. 系统设计方案.........................................13

3. 控制系统硬件设计.....................................15 4. 控制系统软件设计.....................................17

五、PLC在机械手控制系统中的应用实现........................18

1. PLC的选型与配置......................................19

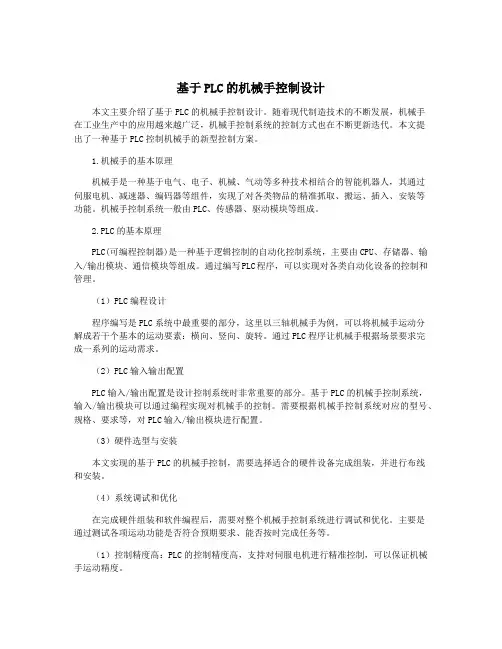

基于PLC的机械手控制设计

本文主要介绍了基于PLC的机械手控制设计。随着现代制造技术的不断发展，机械手在工业生产中的应用越来越广泛，机械手控制系统的控制方式也在不断更新迭代。本文提出了一种基于PLC控制机械手的新型控制方案。

1.机械手的基本原理

机械手是一种基于电气、电子、机械、气动等多种技术相结合的智能机器人，其通过伺服电机、减速器、编码器等组件，实现了对各类物品的精准抓取、搬运、插入、安装等功能。机械手控制系统一般由PLC、传感器、驱动模块等组成。

2.PLC的基本原理

PLC(可编程控制器)是一种基于逻辑控制的自动化控制系统，主要由CPU、存储器、输入/输出模块、通信模块等组成。通过编写PLC程序，可以实现对各类自动化设备的控制和管理。

（1）PLC编程设计

程序编写是PLC系统中最重要的部分，这里以三轴机械手为例，可以将机械手运动分解成若干个基本的运动要素：横向、竖向、旋转。通过PLC程序让机械手根据场景要求完成一系列的运动需求。

（2）PLC输入输出配置

PLC输入/输出配置是设计控制系统时非常重要的部分。基于PLC的机械手控制系统，输入/输出模块可以通过编程实现对机械手的控制。需要根据机械手控制系统对应的型号、规格、要求等，对PLC输入/输出模块进行配置。

（3）硬件选型与安装

本文实现的基于PLC的机械手控制，需要选择适合的硬件设备完成组装，并进行布线和安装。

（4）系统调试和优化

在完成硬件组装和软件编程后，需要对整个机械手控制系统进行调试和优化。主要是通过测试各项运动功能是否符合预期要求、能否按时完成任务等。

（1）控制精度高：PLC的控制精度高，支持对伺服电机进行精准控制，可以保证机械手运动精度。 （2）程序编写灵活：PLC编程可以根据生产实际需求，灵活定制机械手的各个运动要素及相应动作。

基于PLC的机械手控制设计

在现代工业生产中，机器人和自动化装置起着越来越重要的作用。对于大型企业来说，使用机器人和自动化装置有助于提高生产效率、降低生产成本。机械手是目前自动化装置中最常见的一种，它能够完成各种生产任务，如搬运、装配、焊接等。在机械手的控制中，PLC（可编程逻辑控制器）起着至关重要的作用。

PLC是一种基于数字逻辑技术的专门控制装置。它集成了控制、计算、调度、查询等多种功能，可广泛应用于各种工业场合。PLC通过读取输入信号（例如传感器、开关等），经过处理后向外发出控制信号，控制输出设备（例如电机、执行器等）。PLC工作时，处于实时控制状态，能够实时读取和处理输入信号，并在极短的时间内输出正确的控制信号，从而完成各种控制操作。

在机械手控制设计中，PLC的作用是控制机械手动作的起止、速度、强度等属性。通常，PLC控制机械手的过程可分为以下几个步骤：

1. 传感器检测输入信号：PLC通过传感器读取机械手操作时的输入信号，例如机械手需要哪个方向进行操作、物体是否到达终点等信号。

2. 工艺控制：PLC通过工艺控制程序对输入信号进行处理，例如根据工艺控制程序确定机械手需要进行哪种动作、动作需要执行多少时间等。

3. 电气信号输出：PLC通过输出电气信号控制电机和执行器输出相应的动力，例如机械手需要向某个方向移动，PLC通过输出相应的电气信号控制电机输出动力推动机械手移动。

4. 成品线检测输出：机械手动作完成时将完成信号传递给PLC，PLC进行成品线检测并根据工艺控制程序确定机械手的下一步动作。

通过PLC，机械手控制可以实现自动化、高效率、精准性和可靠性等多种优点。此外，PLC的可编程性也可以使机械手系统更加灵活，适应不同工艺条件的变化。同时，PLC还具有良好的扩展性和可维护性，可以方便地进行程序升级和故障排除。

总体来说，PLC在机械手控制设计中起着至关重要的作用。它通过控制机械手的各种动作实现生产自动化，提高了生产效率和质量，减少了人力投入和生产成本。随着自动化技术的不断发展，PLC控制机械手将会成为未来工业生产中不可缺少的一部分。
