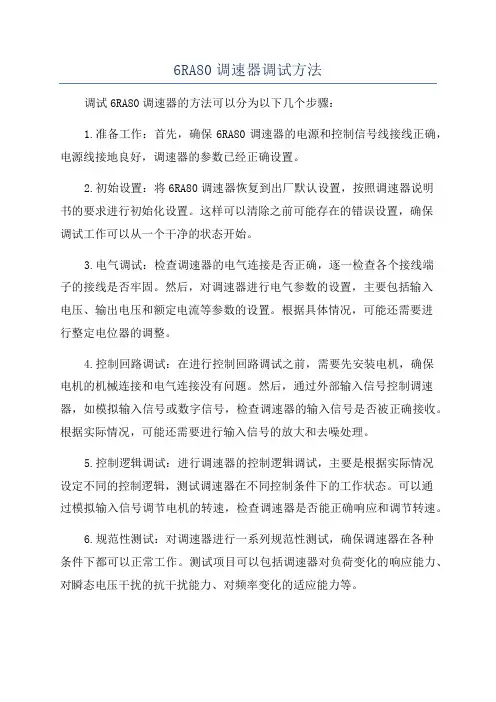

6RA80调速器调试方法

6RA80调速器调试方法

调试6RA80调速器的方法可以分为以下几个步骤：

1.准备工作：首先，确保6RA80调速器的电源和控制信号线接线正确，电源线接地良好，调速器的参数已经正确设置。

2.初始设置：将6RA80调速器恢复到出厂默认设置，按照调速器说明书的要求进行初始化设置。这样可以清除之前可能存在的错误设置，确保调试工作可以从一个干净的状态开始。

3.电气调试：检查调速器的电气连接是否正确，逐一检查各个接线端子的接线是否牢固。然后，对调速器进行电气参数的设置，主要包括输入电压、输出电压和额定电流等参数的设置。根据具体情况，可能还需要进行整定电位器的调整。

4.控制回路调试：在进行控制回路调试之前，需要先安装电机，确保电机的机械连接和电气连接没有问题。然后，通过外部输入信号控制调速器，如模拟输入信号或数字信号，检查调速器的输入信号是否被正确接收。根据实际情况，可能还需要进行输入信号的放大和去噪处理。

5.控制逻辑调试：进行调速器的控制逻辑调试，主要是根据实际情况设定不同的控制逻辑，测试调速器在不同控制条件下的工作状态。可以通过模拟输入信号调节电机的转速，检查调速器是否能正确响应和调节转速。

6.规范性测试：对调速器进行一系列规范性测试，确保调速器在各种条件下都可以正常工作。测试项目可以包括调速器对负荷变化的响应能力、对瞬态电压干扰的抗干扰能力、对频率变化的适应能力等。 7.故障排除：如果调速器在调试过程中出现问题，需要进行故障排除。首先，检查电路连接是否正确，确保线路没有开路或短路。然后，逐步排查各个模块的故障可能性，如检查控制信号的产生和接收、检查功率模块是否正常工作等。根据具体情况，可能需要使用测试仪器和测量工具辅助进行故障排查。

以上是6RA80调速器调试的基本步骤。在进行调试时，需要严格按照调速器的说明书和相关的技术规范进行操作，确保调试过程的安全性和正确性。同时，根据具体的调速器型号和应用场景的不同，可能还需要进行一些特殊的调试步骤和操作。因此，在实际调试过程中，需要根据具体的情况进行细化和合理调整。

6RA80 系列调试方法

1、 参数设置

这部分的设置在直流调速器的菜单中完成：

基本设置顺序如下：

➢ 切换驱动对象为 1。按 FN+向上键,左上角数字闪烁，通过增减键选择为 1。

➢ 设置参数访问等级：在 P003 按 FN 键，将 P003

设为 3(专家)

➢ 切换回驱动对象 2。按 FN 键左上角数字闪烁，通过增减键选择为 2。后面设置参数时若右上角参数闪烁要将其改为 2 后参数才能更改。

➢ 设置P0010 为 1 进入快速调试（1、显示部分参数，

0、显示全部参数）

➢ 最大电枢电流＜装置的额度电枢电流×0.5，装置的电枢额度直流电流必须通过参数 P50076【0】

（1%）或P50067 调整

➢ 最大励磁电流＜装置的额度励磁电流×0.5，装置的励磁额度直流电流必须通过参数 P50076【1】

（1%）(有多位时，FN 键切换显示位)

➢ 设置电网电压参数

P50078【0】=380 装置进线电压参数（V）

P50078【1】=380 装置励磁进线电压参数（V） 2 ➢ 设置励磁的运行模式：将 P50082 设为 1(进线接触器合闸时励磁投入)。

➢ 设置速度值的选择：将 P50083 设为 3(电枢电压反馈)，P50115=110(进线低压 400×110%=440V 电枢电压)。P2000=XXXX（电机转速）这个必须要

设置否则报故障。

➢ 根据公司车间电机的额定电压、额定电流、额定励磁电流：将 P50100=XXX （电枢电流 ），

P50101=440（电枢电压），P50102=XXX（励磁电流 ） P50104=1500（电机转速），P50105=XXX（电枢电流）。

P50303=5 斜坡上升时间

P50304=5 斜坡下降时间

设置 P3900=3 结束快速调试，执行电机数据的计算和根据之前输入参数进行的调节器的参数计算。设置完成后可将 P10=0，恢复显示全部参数。

西门子直流调速器6RA80优化及调试步骤

西门子直流调速器6RA80优化及调试步骤

【6RA80手动调试版本】

一、出厂值01组P009=30

P976=1

P003=3（专家参数）

参数设置

这部分的设置在直流调速器的菜单中完成，基本设置顺序如下：

1)切换驱动对象为1。按FN+向上键,左上角数字闪烁，通过增减键选择为1。

2)设置参数访问等级：在P003 按FN 键，将P003设为3(专家)

3)切换回驱动对象2。按FN 键左上角数字闪烁，通过增减键选择为2。后面设置参数时若右上角参数闪烁要将其改为2 后参数才能更改。

4)设置P0010 为1 进入快速调试（1、显示部分参数，0、显示全部参数）

二、校励磁02组编码器参数先设

P10=4 P400=9999

P404=H0008

P408=1000（编码器线数）

P10=0 P2000=1200（最高转速）

P50082=1（励磁模式）

P50083=3（EMF反馈）

P50100=5.0（电枢电流大小）

P50102=0.2（励磁电流大小）

P50397=1.5s（励磁检测时间）

然后合闸，校励磁，较完做励磁优化P50051=24，看P50112（励磁绕组）。

三、转起来，看编码器

P50388=199（速度差检测）

P50401=5%（固定值）

P50433=52401（速度源）

合闸看R61、R63同向

四、校电枢

P50082=0（禁励磁）

P50100=额定

P50171=10% （电流正限幅）

P50172=-10%（电流负限幅）

校完P50082，P50171，P50172还原，做电枢优化P50051=25，看P50110（电枢绕组）

五、用编码器P50083=2（编码器反馈），看R61、R63。注意工作方向

六、弱磁优化

P50081=1（打开弱磁）

P50103=10%额定（最小励磁电流）

P50051=27 做完看P119（弱磁点）七、长按P保存

SINAMICS DCM 简明调试指南

SINAMICS DCM Commissioning Guide

User

Guide

Edition (2012年6月)

摘 要

本文介绍了SINAMICS DCM 的选型，基本调试步骤。

关键词

SINMICS DCM， 6RA80，选型，调试

Key Words

SINMICS DCM， 6RA80，Selection, Commissioning

目 录

1 DCM 介绍

1.1 DCM介绍

1.2 SINAMICS DCM选型和接线

2 调试

2.1 BOP20 调试

2.2 Starter 配置和调试

3 DCM 功能介绍 3.1 优化

3.2 数据组

3.3 参数复位和存储

3.4 第二块CUD

3.5 自由功能块和DCC

1 DCM 介绍

1.1 DCM介绍

SINAMICS DCM 是 SINAMICS家族中的直流驱动装置，包含直流驱动装置和控制模块两种产品。直流驱动装置功率围从15-3000A，超过3000A可以用装置并联实现。

控制模块主要用来替代原来的SIMOREG CM系列产品，实现设备的改造。

其型谱如图1：

图1 SINAMICS DCM 型谱 1.2 SINAMICS DCM选型和接线

1.2.1 控制单元选件

• 标配的DCM包含以下部分：

• 控制单元电子板CUD

• 标准面板BOP20

• 三相晶闸管全控桥（2Q和4Q）；

• 单相励磁模块

• 风扇（125A及以下装置自冷）

DCM上有两个控制单元电子板插槽（左槽和 右槽）。左槽为整个驱动装置发出控制指令，右槽的CUD的主要功能可以扩展端子数量，增加计算能力（如DCC的编程），增加选件插槽（如CBE20）等功能。
