设备故障报警及处理方法
- 格式：docx
- 大小：22.35 KB
- 文档页数：9

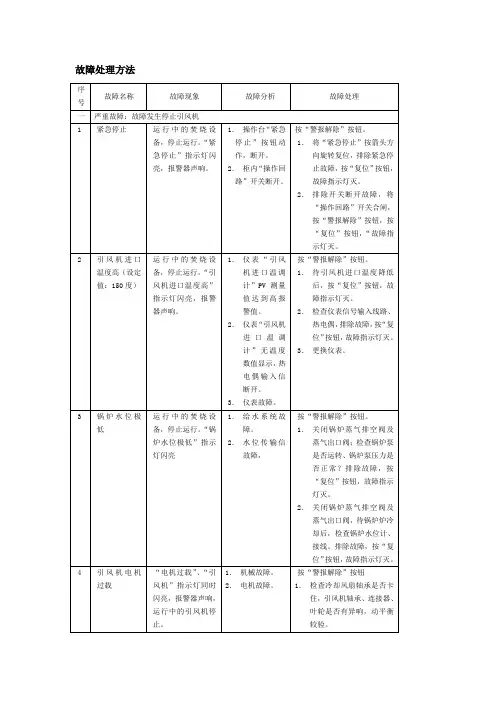

故障处理方法
序号 故障名称 故障现象 故障分析 故障处理
一 严重故障：故障发生停止引风机
1 紧急停止 运行中的焚烧设备，停止运行。“紧急停止”指示灯闪亮，报警器声响。 1． 操作台“紧急停止”按钮动作，断开。
2． 柜内“操作回路”开关断开。 按“警报解除”按钮。
1． 将“紧急停止”按箭头方向旋转复位，排除紧急停止故障，按“复位”按钮，故障指示灯灭。
2． 排除开关断开故障，将“操作回路”开关合闸，按“警报解除”按钮，按“复位”按钮，“故障指示灯灭。
2 引风机进口温度高（设定值：150度） 运行中的焚烧设备，停止运行。“引风机进口温度高”指示灯闪亮，报警器声响。 1． 仪表“引风机进口温调计”PV测量值达到高报警值。
2． 仪表“引风机进口温调计”无温度数值显示，热电偶输入信断开。
3． 仪表故障。 按“警报解除”按钮。
1． 待引风机进口温度降低后，按“复位”按钮，故障指示灯灭。
2． 检查仪表信号输入线路、热电偶，排除故障，按“复位”按钮，故障指示灯灭。
3． 更换仪表。
3 锅炉水位极低 运行中的焚烧设备，停止运行。“锅炉水位极低”指示灯闪亮 1． 给水系统故障。
2． 水位传输信故障， 按“警报解除”按钮。
1． 关闭锅炉蒸气排空阀及蒸气出口阀；检查锅炉泵是否运转、锅炉泵压力是否正常？排除故障，按“复位”按钮，故障指示灯灭。
2． 关闭锅炉蒸气排空阀及蒸气出口阀，待锅炉炉冷却后，检查锅炉水位计、接线。排除故障，按“复位”按钮，故障指示灯灭。
4 引风机电机过载 “电机过载”、“引风机”指示灯同时闪亮，报警器声响，运行中的引风机停止。 1． 机械故障。
2． 电机故障。 按“警报解除”按钮
1． 检查冷却风扇轴承是否卡住，引风机轴承、连接器、叶轮是否有异响，动平衡较验。 序号 故障名称 故障现象 故障分析 故障处理
2． 检查冷却风扇电机运行电流，热过载继电器设定值。引风机电机运行电流，记录变频器故障编号。
排除故障，按“热过载继电器”、“变频器”复位按钮。
二 轻故障：
1 燃烧中盖开 运行中的热解气化炉（热解气化炉送风机）停止运行。“燃烧中盖开”指示灯闪亮，报警器声响。 1． 热解气化炉爆气，投料盖闭限断开
2． 出灰盖闭限断开。 按“警报解除”按钮。
1． 排除投料盖闭限断开故障，按“复位”按钮，故障指示灯灭。
2． 排除出灰盖闭限断开故障，按“复位”按钮，故障指示灯灭。
2 压缩空气压力低 1．“压缩空气压力低”指示灯闪亮，报警器声响。运行中的焚烧设备，停止运行。 1． 压缩空气压力低于3kpa。
2． 现场电接点故障。 按“警报解除”按钮。
1． 检查空压机是否开启，管道是否漏气，排除故障，按“复位”按钮，故障指示灯灭。
2． 检查现场压力表、接线。
3 A热解气化炉温度高 “A热解气化炉温度高”指示灯闪亮，报警器声响。 1． A热解气化炉温度达到报警值（设定值：550℃）。
2． A热解气化炉温调计仪表热电偶输入信号断开。
3． 仪表故障。 按“警报解除”按钮。
1． 手动降低A热解气化炉空气阀开度。
2． 检查信号输入线路、热电偶。
3． 更换仪表
4 B热解气化炉温度高 “B热解气化炉温度高”指示灯闪亮，报警器声响。 1． B热解气化炉温度达到报警值（设定值：550℃）。
2． B热解气化炉温调计仪表热电偶输入信号断开。
3． 仪表故障。 按“警报解除”按钮
1． 手动降低B热解气化炉空气阀开度。
2． 检查信号输入线路、热电偶。
3． 更换仪表。
5 C热解气化炉温度高 “C热解气化炉温度高”指示灯闪亮，报警器声响。 1． C热解气化炉温度达到报警值（设定值：550℃）。 按“警报解除”按钮。
1． 手动降低C热解气化炉空气阀开度。
2． 检查信号输入线路、热电序号 故障名称 故障现象 故障分析 故障处理
2． C热解气化炉温调计仪表热电偶输入信号断开。
3． 仪表故障。 偶。
3． 更换仪表。
6 燃烧炉温度高 “燃烧炉温度高”指示灯闪亮，报警器声响。 1． 燃烧炉温度达到报警值（设定值：1150℃）。
2． “主燃烧炉出口温调计”仪表热电偶输入信号断开。
3． 仪表故障。 按“警报解除”按钮
1． 手动降低当前运行热解气化炉空气阀开度。
2． 按“警报解除”按钮，检查信号输入线路、热电偶。
3． 更换仪表。
7 燃烧炉温度极高 “燃烧炉温度极高”指示灯闪亮，报警器声响，运行中热解气化炉送风机停止运行。 1. 仪表“主燃烧炉出口温调计”PV测量值达到极高报警值（设定值：1200℃）。
2. 仪表“主燃烧炉出口温调计”无温度数值显示，热电偶输入信断开。
3. 仪表故障。 按“警报解除”按钮。
1. 待燃烧炉温度降低后，按“复位”按钮，故障指示灯灭。
2. 检查仪表信号输入线路、热电偶，排除故障，按“复位”按钮，故障指示灯灭。
3. 更换仪表。
8 锅炉出口温度高 “锅炉出口温度高”指示灯闪亮，报警器声响。 1． 锅炉出口温度达到报警值（设定值：600℃）。
2． “锅炉出口温调计”仪表热电偶输入信号断开。
3． 仪表故障。 按“警报解除”按钮
1． 降低燃烧炉当前运行温度。
2． 检查信号输入线路、热电偶。
3． 更换仪表。
9 急冷塔出口温度高 “急冷塔出口温度高”指示灯闪亮，报警器声响。 1． 急冷塔出口温度达到报警值（设定值：240℃）。
2． “急冷塔出按“警报解除”按钮。
1． 降低燃烧炉当前运行温度。
2． 检查信号输入线路、热电偶。 序号 故障名称 故障现象 故障分析 故障处理
口温调计”仪表热电偶输入信号断开。
3． 急冷喷枪雾化效果差，喷枪堵塞。
4． 碱液喷枪堵塞。
5． 仪表故障。 3． 检查急冷喷枪给水（泵）压力（总管：4.5kpa）及压缩空气压力（总管：4.5kpa），排防故障。
4． 检查碱液喷枪压力，泵出口压力（4kpa）
5． 更换仪表。
10 急冷塔出口温度极高 运行中的热解气化炉停止运行。“急冷塔出口温度极高”指示灯闪亮，报警器声响。 1. 仪表“急冷塔出口温调计”PV测量值达到极高报警值（设定值：260℃）。
2. 仪表“急冷塔出口温调计”无温度数值显示，热电偶输入信号断开
3. 急冷塔喷淋降温效果差。
4. 仪表故障 按“警报解除”按钮
1. 待急冷塔出口温降低后，按“复位”按钮，故障指示灯灭。
2. 检查仪表输入线路、热电偶，排除故障，按“复位”按钮，“故障指示灯灭。
3. 检查急冷喷枪给水（泵）压力（总管：4.5kpa）及压缩空气压力（总管：4.5kpa），按“复位”按钮，“故障指示灯灭。
4. 更换仪表。
11 布袋进口温度高 “布袋进口温度高”指示灯闪亮，报警器声响。 1． 布袋进口温度达到报警值（设定值：220℃）。
2． “布袋进口温调计”仪表热电偶输入信号断开。
3． 仪表故障。 按“警报解除”按钮。
1． 关闭烟气加热燃烧器，降低导热油炉油温，检除雾塔喷淋。
2． 检查信号输入线路、热电偶。
3． 更换仪表。
12 引风机进口温度高 “引风机温度高”指示灯闪亮，报警器声响，运行中的焚设备停止运行。 1． 布袋出口温度达到报警值（设定值：160℃）。
2． “布袋出口温调计”仪表热电偶输入信号断开。
3． 布袋内部着火。 按“警报解除”按钮。
1． 降低布袋进口当前运行温度。
2． 检查信号输入线路、热电偶。
3． 联系消防人员，用消防水浇内部灭火。
4． 更换仪表。 序号 故障名称 故障现象 故障分析 故障处理
4． 仪表故障。
13 A炉水位低 “A炉水位低”指示灯闪亮，报警器声响。 1． 给水系统故障。
2． 水位传输信号故障。 按“警报解除”按钮
1． 检查给水泵，给水阀是否正常工作。
2． 检查水位传感计内筒是否有结垢，接线是否有松动，水位控制继电器工作是否正常。
排除故障后，故障指示灯灭；故障不能及时排除，炉内不能及时供水达到正常水位，需手动关闭“A热解气化炉空气阀”为0％。
14 B炉水位低 “B炉水位低”指示灯闪亮，报警器声响。 1． 给水系统故障。
2． 水位传输信号故障。 按“警报解除”按钮。
1． 检查给水泵，给水阀是否正常工作。
2． 检查水位传感计内筒是否有结垢，接线是否有松动，水位控制继电器工作是否正常。
排除故障后，故障指示灯灭；故障不能及时排除，炉内不能及时供水达到正常水位，需手动关闭“B热解气化炉空气阀”为0％。
15 C炉水位低 “C炉水位低”指示灯闪亮，报警器声响。 1． 给水系统故障。
2． 水位传输信号故障。 按“警报解除”按钮。
1． 检查给水泵，给水阀是否正常工作。
2． 检查水位传感计内筒是否有结垢，接线是否有松动，水位控制继电器工作是否正常。
排除故障后，故障指示灯灭；故障不能及时排除，炉内不能及时供水达到正常水位，需手动关闭“C热解气化炉空气阀”为0％。
16 锅炉水位低 “锅炉水位低”指示灯闪亮，报警器声响。 1． 给水系统故障。
2． 水位传输信号故障。 按“警报解除”按钮。
1． 关闭锅炉蒸气排空阀及蒸气出口阀；检查锅炉泵是否运转、锅炉泵压力是否正常？ 序号 故障名称 故障现象 故障分析 故障处理
2． 关闭锅炉蒸气排空阀及蒸气出口阀，待锅炉炉冷却后，检查锅炉水位计、接线、水位控制继电器。
排除故障后，故障指示灯灭；故障不能及时排除，炉内不能及时供水达到正常水位，需手动关闭蒸气出口阀，关闭“热解气化炉空气阀”为0％，降低燃烧炉温度，停炉处理。
17 主燃烧器熄火 “主燃烧器熄火”指示灯闪亮，报警器声响。 1． 燃烧器故障。
2． 燃烧炉内压力波动大。 按“警报解除”按钮。
1． 检查燃烧器，排除故障，按“主燃烧器”复位按钮，复位燃烧器。
2． 调整燃烧炉差压。
排除故障后，故障指示灯灭；故障不能及时排除，需停炉除理。
18 喷淋泵压力低 “喷淋泵压力低”指示灯闪亮，报警器声响，运行中的的喷淋泵停止。 1． 泵前吸水箱无水。
2． 泵进口管道密封不严。
3． 水泵故障。
4． 压力表故障。 按“警报解除”按钮。
1． 吸水箱注满水，关闭阀门。
2． 泵进口捉漏。
3． 检修水泵。
4． 检修压力表。
排除故障，按“复位”按钮，故障指示灯灭；故障不能及时排除，可切换为湿法运行。
三 电机过载
1 投料盖电机过载 “电机过载”、“投料盖限位”指示灯同时闪亮，报警器声响，运行的投料盖电机停止。 1． 机械故障。
2． 电机故障。 按“警报解除”按钮。
1． 检查链条上是否有异物卡住，有异响。
2． 检修电机运行电流量、热过载继电器设定值。
排除故障，按“热过载继电器”复位按钮；
2 投料斗电机过载 “电机过载”、“投料斗限位”指示灯同时闪亮，报警声响，运行的投料斗电机停止。 1． 机械故障。
2． 电机故障。 按“警报解除”按钮。
1． 检查链条上是否有异物卡住，有异响。
2． 检修电机运行电流量、热过载继电器设定值。
排除故障，按“热过载继电器”复位按钮；
3 出灰盖电机“电机过载”、“出1． 机械故障。 按“警报解除”按钮。
