SF6断路器微水试验作业指导书

本作业指导书合用于六氟化硫断路器试验作业， 包括交接验收试验、 预防性试验、 大修后试验项目的引用标准、 仪器设备要求、 作业程序和方法、 试验结果判断方法和试验注意事 项等。

该试验的目的是判定六氟化硫断路器的状况， 能否投入使用或者继续使用。

制定本指导 书的目的是规范试验操作、保证试验结果的准确性、为设备运行、监督、检修提供依据。

下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件， 其随后所有的修改或者修订版均不合用于本作业指导书， 然而， 鼓励根据本作业指 导书达成的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件， 其最新版 本合用于本作业指导书。

GB 1984 交流高压断路器GB/T 3309 高压开关设备常温下的机械试验GB 50150 电气装置安装工程 电气设备交接试验标准3．1 准备工作安排序号明确设备状况 工作票填写正确仪器良好 3．2 人员要求内 容现场作业人员应身体健康、精神状态良好具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求， 能正确分析试验结果熟悉现场安全作业要求，并经《安规》考试合格内 容 根据试验性质， 确定试验项目， 组织作业人员学习作业指导书， 使全体作业人员熟悉作业内容、作业标准、安全注意事项 了解被试设备出厂和历史试验数据，分析设备状况 根据现场工作时间和工作内容填写工作票准备试验用仪器仪表， 所用仪器仪表良好， 有校验要求的仪表应在校验周期内标 准不缺项、漏项序号 1 2 31 2 3 43．3 仪器仪表和工具序号 名 称 1 1000V 兆欧表 2 1000V 以上试验变压器 3 2500V 兆欧表 4 回路电阻测试仪 5 单臂电桥 6 电压表7 可调直流电压源8 断路器特性测试仪9 介损测试仪 10 谐振耐压试验装置 11 温湿度计 12 导、地线 13 梯子 14 安全带3．4 危（wei ）险点分析序号 内 容 1 作业人员进入作业现场不戴安全帽可能会发生人员伤害事故2 作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够情况3 试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电4 进行绝缘电阻测量后不对试品充分放电，会发生电击5 加压时无人监护，可能会造成误加压或者非试验人员误入试验场地，造成触电6 升压过程不实行呼唱制度，会造成人员触电7 登高作业可能会发生高空坠落或者瓷件损坏8 试验设备接地不好，可能会对试验人员造成伤害9 变更试验接线，不断开电源，可能会对试验人员造成伤害。

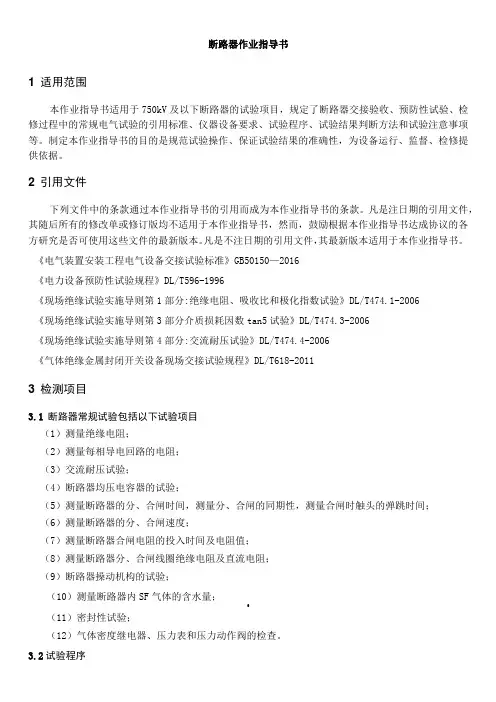

断路器作业指导书1 适用范围本作业指导书适用于750kV及以下断路器的试验项目，规定了断路器交接验收、预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、试验程序、试验结果判断方法和试验注意事项等。

制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2 引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

《电气装置安装工程电气设备交接试验标准》GB50150—2016《电力设备预防性试验规程》DL/T596-1996《现场绝缘试验实施导则第1部分:绝缘电阻、吸收比和极化指数试验》DL/T474.1-2006《现场绝缘试验实施导则第3部分介质损耗因数tan5试验》DL/T474.3-2006《现场绝缘试验实施导则第4部分:交流耐压试验》DL/T474.4-2006《气体绝缘金属封闭开关设备现场交接试验规程》DL/T618-20113 检测项目3.1断路器常规试验包括以下试验项目（1）测量绝缘电阻；（2）测量每相导电回路的电阻；（3）交流耐压试验；（4）断路器均压电容器的试验；（5）测量断路器的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间；（6）测量断路器的分、合闸速度；（7）测量断路器合闸电阻的投入时间及电阻值；（8）测量断路器分、合闸线圈绝缘电阻及直流电阻；（9）断路器操动机构的试验；（10）测量断路器内SF气体的含水量；6（11）密封性试验；（12）气体密度继电器、压力表和压力动作阀的检查。

3.2试验程序3.2.1应在试验开始之前详细记录试品的铭牌参数，检查、了解试品的状态及其历史运行有无异常情况，并进行记录。

3.2.2应根据交接或预试等不同的情况依据相关规程规定，从上述项目中确定本次试验所需进行的试验项目和程序。

ZZZZ有限公司企业标准SF6气体微水测试仪操作规程Q/ZZZZ1004-20231目的规定操作者在使用SF6气体微水测试仪应达到的要求。

2适用范围本规程适用于SF6气体微水测试仪的操作。

本规程适用于ZZZZ有限公司内部试验人员。

3人员要求试验人员应经过相应培训，并有公司授权。

4操作要求4.1 操作者应熟悉设备的结构及性能。

4.2 操作者必须经过专业培训，方可上机操作。

4.3测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上，试验时，设备及试品必须在橡皮上面或其它绝缘材料上面。

4.4操作步骤：4.4.1打开仪器观察仪器电量，如果电量不足请及时充电。

4.4.2仔细检查过渡转接头是否齐全，密封圈安装是否安装到位。

4.4.3到达测试现场后，先打开仪器电源开关，连接上出气管道（将管道出口引至无人处）4.4.4选择与设备相配套的转接头，先将进气管道与转接头连接好后再将转接头与被测量设备相连接。

4.4.5将仪器面板上面的流量调节阀关闭，将进气管道与仪器进气口连接好，观察仪器自动校准时间是否结束，等仪器自动校时间结束后，将干燥旋钮打到MeaSUre状态（测量状态），准缓慢打开流量调节阀并将流量控制在0∙5~0∙91/Min。

（流量大小对测量结果无影响，但对测量时间有一定的影响）4.4.6测试数分钟后观察数据是否稳定（在一定的范围内波动就代表稳定），如果数据不稳定可以延长测试时间，待数据稳定后，可以读数，也可保存测量结果。

4.4.7测量结束后，先将转接头与设备分离开，将干燥旋钮打到Protect状态（保护状态），再将管道一一拆除，关闭仪器。

4.4.8继续测量不需要关闭仪器，只需将转接头与下一个设备连接好，就可以继续测量。

4.4.9仪器长时间存放必须充足电。

5注意事项：5.1、仪器在测量过程中，调节针型阀时应慢慢打开，防止压力的突变，以免压力和流量传感器损坏；测量气体流量应该调节在0∙51∕min,这样既能快速测量，又能节省气体；5.2、仪器在使用过程中，当电量指示不足时，应及时充电，充电时只需将电源线接入220V电源，不需打开仪器电源开关，仪器自动充电，充电指示灯亮，充电完成后充电指示灯熄灭；5.3、仪器属于精密测量仪器，应避免剧烈震动；5.4、仪器一定要充足电存放，长时间不用，要经常查看电量是否充足；5.5、仪器不能用来检测有腐蚀性气体，管道要保持干燥，不能进入液体；测可燃、易ba。

GIS设备SF6微水超标处理作业指导书百色新铝电力有限公司目录1 适用范围 (2)2 规范性引用文件 (2)3 技术术语 (2)4 作业准备 (2)5 作业流程 (4)6 安全风险及预控措施 (6)7 作业项目、方法及标准 (7)8 回顾与改进 (10)附录A (11)附录B (14)前言为规范SF6设备SF6气体微水超标处理工作，保证作业过程的安全及质量，制定本作业指导书。

本作业指导书由百色新铝电力有限公司生产技术部提出并归口。

本作业指导书起草单位：本作业指导书主要审核人：本作业指导书审定人：本作业指导书批准人：本作业指导书由百色新铝电力有限公司生产技术部负责解释。

GIS设备SF6气体微水超标处理作业指导书1 适用范围本指导书适用于百色新铝电力有限公司管辖范围内GIS设备SF6气体微水超标处理工作。

2 规范性引用文件GB26860-2011 《电力安全工作规程》（发电厂和变电所电气部份）DL/T 639-2002 《六氟化硫电气设备运行、试验及检修人员安全防护细则》（发、变电部Q/CSG10004-2004 南方电网公司企业标准《电气工作票技术规范》分)GBJ147-1990 《电气工程安装工程高压电器施工及验收规范》Q_CSG114002-2011 《电力设备预防性试验规程》3 技术术语3.1 SF6微水超标GIS设备的绝缘介质SF6气体的含水量超过运行中的标准值。

4 作业准备4.1 人员配备4.3 物品配置表2：工器具及仪器仪表5 作业流程作业流程见图16 安全风险及预控措施7 作业项目、方法及标准8 回顾与改进本作业指导书由使用单位针对执行情况定期进行总结回顾，适时由生产技术部进行修订、完善。

附表AGIS设备SF6气体微水超标处理作业过程记录表附录BGIS设备SF6气体微水超标处理数据记录表。
