目录1、编制依据及引用标准 (2)2、工程概况与工程量 (2)3、施工作业人员配备与人员资格及职责分工 (2)4、施工所需试验设备及工器具量具、安全防护用品配备 (2)5、施工条件及施工前准备工作 (3)6、作业程序、方法及要求 (3)7、质量控制及质量验收 (4)8、危险/危害因素及控制措施一览表 (5)9、环境因素及控制措施一览表 (7)此文件于年月日生效。
批准人：真空断路器试验1. 编制依据及引用标准:1.1《电气设备安装工程电气设备交接试验标准》（GB50150-2006）1.2《高压电气设备试验方法》1.3《电业安全工作规程（发电厂和变电所电气部分）》1.4《电力工业技术监督标准汇编----电气绝缘分册》1.5厂家技术资料；1.6 作业指导书适用范围:本作业指导书适用于电力系统中6-10kV真空断路器的交接试验。
1.7 试验目的:准确客观地反映真空断路器本体的安装质量，以使之符合应用标准及相关的技术规定；检验真空断路器的绝缘性能、机械动作性能及其操作回路接线正确与动作可靠性2.工程概况与工程量2.1工程概况：华电长沙电厂一期2×600MW工程，#1机组由湖南省火电建设公司承担，#2机组由山东电力建设承担。
主厂房6kV厂用电系统采用真空断路器和F-C混合供电的方式，生产厂家为镇江伊顿。
2.2主要工作量：真空断路器计26台，F-C开关计35台。
3、施工作业人员配备与人员资格及职责分工3.1试验时至少有两人参加；3.2试验人员应熟悉相关仪器的使用，并理解各试验的基本原理，有相应的高压试验理论知识；3.3试验人员应具备实际工作经验和相关的安全知识。
4. 施工所需试验设备及工器具量具、安全防护用品配备：5、施工条件及施工前准备工作5.1厂家资料、设计院图纸已到齐并已审核无误；5.2真空断路器已安装就位；5.3真空断路器经过安装人员清查完毕，并经验收合格；5.4作业环境安全设施可靠、完善；5.5试验电源应准备好，照明充足。
电气试验操作规程35k V系统继电保护传动作业指导书临沂华盛江泉电力有限公司2017年4月35kV 系统继电保护调试交接试验作业指导书试验细则操作程序编写人审核人批准人批准日期 2017年 4月 18日35kV变电站系统继电保护传动试验细则1目的用于检测35kV级和10（6）kV级微机综合继电保护装置工作是否正常。
2 范围用于保护35kV系统及与之相关的6或10kV进线的综合保护继电器（线路保护、母联保护、变压器高、低备保护、差动保护、电压保护、接地变保护、备自投保护、常规过流、速断、零序保护）。
3 责任和权限3.1 负责传动的人员应了解调试项目、调试方法，认真做好调试记录，并应及时解决调试中出现的问题，定期维护仪器设备，对调试结果的真实性、正确性和有效性负责。
3.2 试验管理员负责出具调试报告，参与各调试项目的试验人员应对调试数据（动作值和时间）与定值单进行核准，由试验主管和负责人批准签发调试报告。
4依据标准GB50150—2006《电气装置安装工程电气设备交接试验标准》华北电网集团有限公司2008年《电力设备交接和预防性试验规程》Q/TGS 1016-2007天津市电力公司企业标准2007年《电力设备交接和预防性试验规程》5试验项目5.1 35kV进线开关柜（GIS）二次回路检查；5.2 35kV变压器馈线柜（GIS）二次回路检查；5.3主变压器保护屏CT二次回路检查；5.4线路保护屏CT二次回路检查；5.5 CT一二次回路绝缘电阻；5.6 CT二次回路直流电阻；5.7差动及过流（后备）保护CT变比、极性；5.8定值核对、装置刻度检查（从试验仪器向保护装置二次回路输入电流，检查装置的电流值是否能与CT变比对应）；5.9大电流传动（用大电流试验仪器向差动CT一次回路输入电流，检查装置的电流值是否能与输入的电流值对应）；5.1035kV GIS 进线保护过流保护调试（瞬时投入）；5.1135kV GIS 进线保护速断保护调试；5.1235kV GIS 进线保护零序过流保护调试；5.1335kV变压器保护差动保护I、II（高压侧及低压侧比率差动传动）；5.1435kV变压器保护差动保护I、II（高压侧及低压侧差动速断传动）；5.1535kV变压器保护高后备保护（过流传动）；5.1635kV变压器保护高后备保护（过负荷传动）；5.1735kV变压器保护高后备保护（复合电压闭锁过流保护传动）；5.1835kV变压器保护过负荷保护；5.1935kV变压器有载调压保护；5.2035kV变压器保护非电量保护（主变重瓦斯保护传动）；5.2135kV变压器保护非电量保护（压力释放保护传动）；5.2235kV变压器保护非电量保护（调压重瓦斯保护传动）；5.2335kV变压器保护非电量保护（本体轻瓦斯保护传动）；5.2435kV变压器保护非电量保护（调压压力释放保护）；5.2535kV变压器保护非电量保护（温度高保护）；5.26主变压器低压侧（10kV）进线柜保护差速断保护传动；5.27主变压器低压侧（10kV）进线柜保护差过流保护传动；5.28主变压器低压侧（10kV）进线柜保护定时限过流保护传动；5.29主变压器低压侧（10kV）进线柜保护过负荷保护传动；5.30主变压器低压侧（10kV）进线柜保护零序过流保护传动；5.31备自投保护功能检测（主变高压侧、低压侧）；5.32接地变过流保护功能测试；5.33接地变速断保护功能测试；5.34接地变零序保护功能测试；5.35接地变绕组直流电阻测量；5.36变电站接地电阻测试；5.37相量分析。

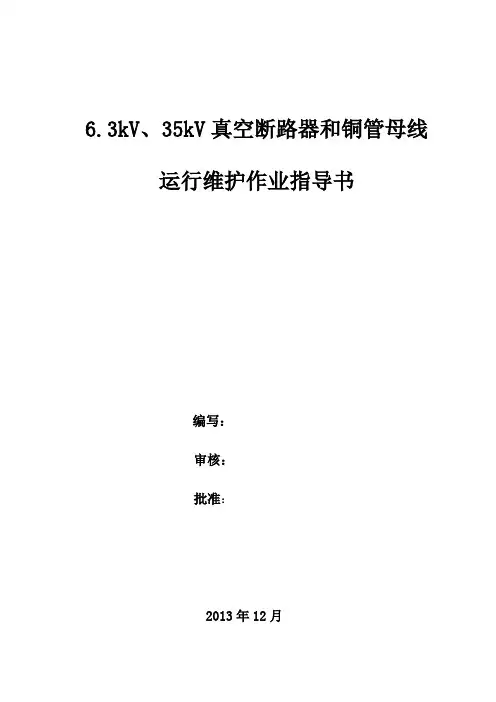

6.3kV、35kV真空断路器和铜管母线运行维护作业指导书编写：审核：批准：2013年12月目录一、6.3kV开关柜、铜管母线、35kV开关站清扫作业指导书二、钢构件防腐处理作业指导书三、6.3kV开关室、35kV开关室及升压站照明设施维护作业指导书四、6.3kV高压开关室、35kV开关室及升压站运行巡视检测作业指导书五、真空断路器巡视检查作业指导书六、隔离开关巡视检查作业指导书七、互感器巡视检查作业指导书八、6.3kV 、35kV母线巡视检查作业指导书九、防雷设施巡视检查作业指导书十、6.3kV开关室、35kV开关室及升压站运行操作作业指导书一、6.3kV开关柜、铜管母线、35kV开关站清扫作业指导书一、作业条件：1、6.3kV开关柜、铜管母线、35kV开关室清扫应选择天气晴好、通风良好的天气进行。
2、6.3kV开关柜、铜管母线、35kV开关室清扫周期为每年一次。
3、清扫工作应在每年的预防性试验时完成二、使用工器具和材料：三、作业人员：作业人员4-5人，其中工作负责人一人。
四、作业步骤：1、办理第一种工作票，履行工作许可手续。
2、检查工作现场安全措施是否正确完备，现场工作人员交代工作任务、带电部位、运行设备及进行危险点分析。
3、检查工器具的金属导电部位是否包扎完好，各接触二次回路的工具绝缘良好。
4、工作时现场应有良好通风，工作应从上风方向，先由下向上，再由上往下，逐一进行清扫。
5、开关柜内互感器、避雷器等设备应全部逐一进行清扫。
6、工作结束后，向运行人员做好现场交代，做好有关记录，并完工验收，办理工作票终结手续。
五、安全注意事项1、接到工作任务后，工作负责人应明确工作任务，合理安排人员，设备运行情况、存在的缺陷和问题，现场是否符合工作条件和要求。
2、工作班应在工作前拟写工作方案，危险点分析及安全注意事项，检查工具和材料等是否符合现场要求，工作班成员明确分工并熟悉规程等有关资料。
3、工作前应对已包扎绝缘布或曾经使用过的工具金属部位严格检查，并核实绝缘布是否老化变脆。
高压断路器电气试验作业指导书1、作业方法、要求及质量标准1.1、绝缘电阻测量1）根据相关规程要求，采用相应档位测量断路器的分闸断口、合闸整体及绝缘拉杆的绝缘电阻，测量时正确连接导线，注意操作顺序以防烧坏绝缘电阻测试仪。
测量出来的绝缘电阻应和出厂值作比较，应无明显变化。
2）对于断路器的二次回路试验，采用1000V或者500V的兆欧表测量二次回路对地绝缘电阻的绝缘电阻。
将兆欧表的L端接入被测绝缘的考核端，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。
测量出来的绝缘电阻应不小于2兆欧。
测量时断开二次回路的接地线，短接所有二次回路，无法短接的可以采用单独测量，或点接触测量。
3）对断路器的分合闸线圈，应测量其单独的绝缘电阻，断开二次接线，采用1000V或者500V的兆欧表测量，将兆欧表的L端接入线圈，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。
测量出来的绝缘电阻应不小于10兆欧。
4.1.3、测量注意事项1）测量绝缘电阻时，必须等到指针稳定后才可读数，一般来说，读取一分钟时的指针示数是较为科学的。
2）停止测量时，应先断开测试线，然后停止驱动兆欧表，这样可以避免试品感应电压的反冲击损坏仪表。
3）当测量环境湿度较大或者表面泄漏电流较大时，可以采用屏蔽法，用铁丝将试品的绝缘伞裙紧紧一道至三道，然后引至兆欧表的G端子。
同时可以用干燥的棉布擦拭试品的表面，保持干燥清洁，减少表面泄漏。
4）二次回路绝缘电阻测试时，应尽量观察兆欧表的指针偏转情况，避免在发生击穿及闪络现象时扩大击穿面。
5）由于断路器构造的原因，无法测量其绝缘拉杆绝缘电阻的情况下，可通过测量其动触头对地的绝缘电阻来旁证其绝缘的可靠性。
6）测试完毕后，应采用放电棒将测试带电部位充分放电，以保证下步测试的正确性及后期工作的安全性。
真空断路器作业指导书一、引言真空断路器是一种广泛应用于电力系统中的高压开关设备，可用于保护和控制电力设备。
在进行真空断路器的操作和维护时，需要遵循一定的操作指南，以确保设备的正常运行和使用安全。
本文档将为您提供真空断路器的作业指导，帮助您正确地操作真空断路器。
二、真空断路器概述真空断路器是一种采用真空介质进行灭弧的开关设备。
它具有断路能力强、易于维护、寿命长等优点。
真空断路器的主要构造包括断路器本体、操作机构、互锁和保护装置等。
三、真空断路器的操作步骤1. 检查设备前准备工作在操作真空断路器之前，应先检查设备是否处于正常工作状态。
检查事项包括：断路器的机械连接是否牢固，电气接线是否正确，控制电源是否正常供电等。
只有确保设备安全可靠，才能进行后续操作。
2. 打开真空断路器打开真空断路器的操作步骤如下：- 按下断路器本体上的“打开”按钮，使断路器处于打开状态。
- 检查控制电路，确保指示灯显示为“断开”。
3. 关闭真空断路器关闭真空断路器的操作步骤如下：- 按下断路器本体上的“关闭”按钮，使断路器处于关闭状态。
- 检查控制电路，确保指示灯显示为“闭合”。
4. 真空断路器的试验操作在正式使用真空断路器之前，应进行试验操作，以验证设备的性能和可靠性。
试验操作包括：- 断路器的额定电流试验。
在额定电流下，打开和关闭断路器多次，检查是否出现异常情况。
- 断路器的短时耐受电流试验。
在额定短时耐受电流下，进行断开和闭合操作，检查设备是否能够正常工作。
- 断路器的绝缘试验。
采用适当的绝缘测试设备对断路器进行绝缘测试，确保设备的绝缘性能符合要求。
五、真空断路器的维护与保养对真空断路器进行定期的维护与保养，可以保证其正常运行和延长使用寿命。
以下是一些常见的维护与保养工作：- 清洁断路器外壳：定期清洁断路器外壳，保持其表面干净，防止灰尘和污垢对设备造成损害。
- 紧固连接螺栓：定期检查和紧固断路器的机械连接螺栓，以确保其牢固可靠。
编号: Q/2015
变电站35kV真空断路器交接试验作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
赣县供电有限责任公司
1适用范围
本作业指导书适用于变电站35kV真空断路器现场交接试验或年度试验。
2引用文件
GB 1984--1989 交流高压断路器
GB 50150--1991 电气装置安装工程电气设备交接试验标准JB 3855--1996 3.6～40.5kV户内交流高压真空断路器
3试验前准备工作安排
3.1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序
4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7附录
a.试验接线图：
图1合、分闸时间及同期性试验接线图图2 工频耐压试验接线图
图中：T
y
调压器；T 试验变压器；R 限流电阻；r 球隙保护电阻
G 球间隙；Cx 被试品；C
1、C
2
电容分压器；V 电压表
b.试验记录：。
筑龙网WW W.ZH UL ON G.CO M编号:W —320—El--版本号：1.0真空断路器试验 作业指导书状态： 执行目 录1. 目的2. 适用范围与编制依据3. 试验项目4. 试验人员5. 试验准备6. 试验程序7. 试验方法、测试数据分析及计量要求8. 危险点分析9. 环境因素分析 10. 附录文件修改记录：版本号修改说明修改人审核人批准人筑龙网WW W.ZH UL ON G.CO M1. 目的：为了确定阜阳某电厂一期工程（2×600MW 机组）A 、B 、C 及烟塔标段真空断路器制造和安装质量符合有关规程规定，保证真空断路器的安全投运。
2. 适用范围：2.1. 适用于阜阳某电厂一期工程（2×600MW 机组）A、B、C 及烟塔标段真空断路器交接试验。
2.2. 编制依据：2.2.1.华东电力设计院设计图纸2.2.2.各厂家提供的真空断路器试验报告2.2.3.《电力建设安全工作规程》 （火力发电厂部分）2.2.4.《电气装置安装工程电气设备交接试验标准》 （GB50150—91）3. 试验项目： 3.1.测量绝缘电阻3.2.测量每相导电回路的接触电阻3.3.测量分、合闸线圈的直流电阻和绝缘电阻3.4.断路器操动机构试验3.5.测量分、合闸时间，分、合闸同期性和合闸时触头的弹跳时间 3.6.断口交流耐压试验 3.7.整体交流耐压试验4. 试验人员：4.1.试验负责人 1名 4.2.试验人员 3名5. 试验准备：5.1.开关柜安装工作结束，柜体接地良好可靠。
5.2.开关已就位，进退开关和开关手动操作正常。
5.3.开关手动和电动储能正常。
5.4.试验现场已清理干净，照明良好。
6. 试验准备：见附图一。
7. 试验方法、测试数据分析及计量要求 7.1.测量绝缘电阻筑龙网WW W.ZH UL ON G.CO M7.1.1. 试验接线：按仪器要求接线。
7.1.2. 试验仪器：2500V 兆欧表。
真空断路器交接试验作业指导书1 适用范围本作业指导书适用于真空断路器。
2 编写依据表2-1 编写依据3 作业流程4安全风险辨析与预控4.1真空断路器交接试验前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与真空断路器交接试验相关联的《电网建设安全施工作业票》（编码：BDYCSY-ZW-05-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1作业任务安全基准风险指南5 作业准备5.1 人员配备表5-1 作业人员配备5.2 工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置6 作业方法6.1 作业条件检查6.1.1 检查开关安装完毕，符合试验条件。
6.1.2 现场条件满足试验要求。
6.1.3 检查工作票完善，工作安全措施完善。
6.1.4 试验人员符合要求，熟悉相关资料和技术要求。
6.1.5 相关试验仪器已准备，并保证其完好。
6.2 外观检查6.2.1 检查开关安装完好，无机械损伤。
6.2.2 检查开关柜内无杂物，元器件无受潮现象。
6.2.3 柜体接地已完善可靠。
6.2.4 柜内二次接线完善、牢固。
6.2.5 柜体型号、铭牌参数与设计一致。
6.3 元件检查6.3.1 测量分、合闸线圈的绝缘电阻和直流电阻，用500V绝缘电阻表分别测量分闸线圈和合闸线圈对地的绝缘电阻，要求不低于10M，用万用表或单臂电桥分别测量分闸线圈和合闸线圈的直流电阻。

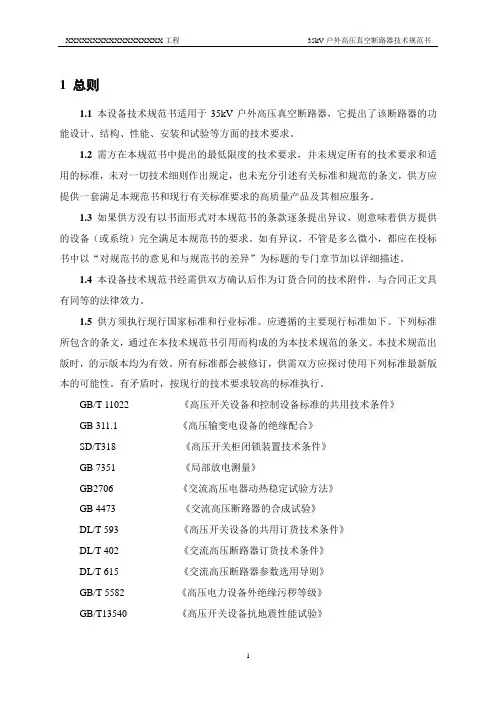

1 总则1.1 本设备技术规范书适用于35kV户外高压真空断路器，它提出了该断路器的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本规范书中提出的最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款逐条提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范书引用而构成的为本技术规范的条文。
本技术规范出版时，的示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 311.1 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》1.6本设备技术规范书未尽事宜，由需供双方协商确定。
1.7供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本超标书技术规范的设备，并有在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
真空断路器试验作业指导书一围本作业指导书适用于真空断路器试验作业，包括交接验收试验、预防性试验。
大修后试验项LI的引用标准、仪器设备要求、作业程序和作业方法、试验结果判断方法和试验注意事项等。
该试验的LI的是判定真空断路器的情况，能否投入使用或继续使用。
制定本指导书的L1的是规试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
二规性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件，其最新版本适用于本作业指导书。
GB 1984交流高压断路器JB 3855 3.6~40.5kV户交流高压断路器GB 50150电气装置安装工程电气设备交接试验标准三安全措施为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电：在进行交流耐压试验等高电压试验时，要求必须在试验设备及试品周围设围栏并有专人监护，负责升压的人要随时注意周圉的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
四工作程序4.1试验项目真空断路器试验包括以下试验项U：a）真空断路器整体和断口间绝缘电阻；b）导电回路电阻；c）合、分闸时间及同期性及合闸弹跳时间；d）合分闸速度及分闸反弹幅值；e）灭弧室的触头开距及超行程；0合闸接触器及合、分闸电磁铁的最低动作电压；g）断路器主回路对地、断口间及相间交流耐压。
4.2试验方法及主要设备要求4.2.1真空断路器整体和断口绝缘电阻4.2.1.1使用仪器测量真空断路器整体和断口间绝缘电阻使用2500V兆欧表。
4.2.1.2试验结果判断依据a）对整体绝缘电阻参照制造厂规定或自行规定。
b）断口和有机物制成的提升杆的绝缘电阻（MQ）不应低于表1数值（20C 时）。
表1真空断路器断口和提升杆的绝缘电阻值MQ4.2.1.3注意事项试验时应记录环境温度4.2.2导电回路电阻4.2.2.1使用仪器回路电阻测试仪（要求不小于100A）或双臂直流电桥。
35KV真空断路器检修作业指导书35kV真空断路器检修作业指导书批准_______________审核_______________编写李____________一、目的该指导书适用于额定电压10〜35kV的真空断路器（柜）的定期维护、检修、缺陷处理等现场检修。
其他类型的真空断路器（柜）的现场检修可参照执行。
真空断路器的检修需贯彻预防为主，计划检修和诊断检修相结合的方针，作到应修必修，修必修好、安全第一、质量为先。
二、引用标准GBJ147—90电气装置安装工程高压电器施工验收规范DL/T596—2005 电力设备预防性试验规程GB50150-2006电气装置安装工程电气设备交接试验标准GB50171-92电气装置安装工程盘、柜及二次回路接线施工验收规范JGJ46—88施工现场临时用电安全技术规范DL408—91电业安全工作规程《高压开关设备反事故技术措施》《真空开关使用手册》《电气设备故障检测手册》三、作业工具四、检修项目4.1定期检修项目4.1.1检查断路器的行程和超行程；4.1.2检查真空灭弧室是否漏气；4.1.3检查二次回路的接线是否松动；4.1.4检查辅助开关的接触是否良好；4.1.5测量每相主导电回路的电阻值；4.1.6检查各运动部件的润滑情况；4.1.7检查各紧固螺栓是否松动；4.1.8断路器三相同期性的检查；4.1.9断路器分、合闸速度的测试；4.1.10检查断路器缓冲器的性能；4.1.11检查操作机构各运动部件的动作情况;4.1. 12分合闸最低动作电压值测试；4. 1. 13按照产品说明书进行各项操作试验；4. 1. 14带电显示装置检查；4. 1. 15开关（柜）接地检查；4. 1. 16开关（柜）五防功能检查。
4.2临时性检修项目4.2.1根据具体情况而定。
4.2.2对于事故抢修可参照故障检修来进行。
4.3故障检修项目4.3.1具体检查项目及检修顺序，应根据故障情况，有针对性的进行。
真空断路器试验作业指导书真空断路器试验作业指导书一范围本作业指导书适用于真空断路器试验作业，包括交接验收试验、预防性试验。
大修后试验项目的引用标准、仪器设备要求、作业程序和作业方法、试验结果判断方法和试验注意事项等。
该试验的目的是判定真空断路器的情况，能否投入使用或继续使用。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
二规范性引用文件下列文件中的条款经过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件，其最新版本适用于本作业指导书。
GB 1984 交流高压断路器JB 3855 3.6~40.5kV户内交流高压断路器GB 50150 电气装置安装工程电气设备交接试验标准三安全措施为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电；在进行交流耐压试验等高电压试验时，要求必须在试验设备及试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应马上断开电源停止试验，查明原因并排除后方可继续试验。
四工作程序4.1 试验项目真空断路器试验包括以下试验项目：a)真空断路器整体和断口间绝缘电阻；b)导电回路电阻；c)合、分闸时间及同期性及合闸弹跳时间；d)合分闸速度及分闸反弹幅值；e)灭弧室的触头开距及超行程；f)合闸接触器及合、分闸电磁铁的最低动作电压；g)断路器主回路对地、断口间及相间交流耐压。
4.2 试验方法及主要设备要求4.2.1 真空断路器整体和断口绝缘电阻4.2.1.1 使用仪器测量真空断路器整体和断口间绝缘电阻使用2500V兆欧表。
4.2.1.2 试验结果判断依据a)对整体绝缘电阻参照制造厂规定或自行规定。
b)断口和有机物制成的提升杆的绝缘电阻（MΩ）不应低于表1数值（20℃时）。
真空断路器调试作业指导书一、背景介绍真空断路器是电力系统中重要的保护设备，用于断开电路中的故障电流并保护电力设备和人员的安全。
为确保真空断路器的正常运行，进行调试是必要的。
二、调试准备工作1. 调试前的检查：在进行真空断路器调试之前，需要进行以下检查：- 确保调试员具备相应的技术知识和相关安全操作规程的理解。
- 确保调试装置和测试设备的状态良好，包括仪器的校准和维护。
- 确保调试人员了解所调试断路器的结构、运行原理和特点。
2. 调试工具和设备：进行真空断路器调试需要使用以下工具和设备：- 数字电流表、电压表和阻抗测量仪等测试仪器。
- 手动操作机构或远程操控装置。
- 电源和电源接口。
三、调试步骤1. 断路器外观和连接检查：在调试前，需要检查断路器的外观情况，包括外壳是否损坏、连接是否牢固等。
同时，确保断路器与其他设备的连接正确无误。
2. 检查控制电路和保护电路：在调试前，需检查断路器的控制电路和保护电路是否正常。
可使用电压表和阻抗测量仪等测试仪器进行检测，确保各个电路的连接正确且无异常。
3. 调试断路器的分、合闸功能：断路器的分、合闸功能是其最主要的功能之一。
在调试过程中，需要确保断路器能够正常进行分、合闸操作。
可使用手动操作机构或远程操控装置进行操作，检查断路器的动作是否灵活、准确。
4. 调试断路器的过电压保护功能：断路器在电力系统中主要起到过电流保护的作用，但同时也具备过电压保护功能。
在进行调试时，需检查断路器的过电压保护功能是否正常。
可通过人为引入过电压进行测试，观察断路器是否能够及时动作，防止过电压对电力设备造成损害。
5. 调试断路器的过电流保护功能：断路器的过电流保护功能是其最重要的保护功能之一。
在进行调试时，需检查断路器能否及时、准确地对过电流进行保护。
可通过电源接口引入过电流进行测试，观察断路器是否能迅速动作并切断故障电流。
四、调试注意事项1. 安全操作：调试真空断路器需要保证调试人员的安全。
6.3kV、35kV真空断路器试验作业指导书编写：审核：批准：2013年12月目录一、6.3kV、35kV真空断路器试验二、兆欧表操作程序三、直流电阻测试仪操作程序四、回路电阻测试仪操作程序五、高压试验变压器及操作箱操作程六、高压开关特性测试仪操作程序一、6.3kV、35kV真空断路器试验一、适用范围：本作业指导书适用于站6.3kV、35kV真空断路器预防性试验。
二、规范性引用文件：1、GB 50150 2006 电气装置安装工程电气设备交接试验标准。
2、DL/T 474.1 2006 现场绝缘试验实施导则第1部分：绝缘电阻、吸收比和极化指数试验。
3、Q/CSG 1 0007 2004 电力设备预防性试验规程。
4、集团公司《电力安全工作规程》(变电站和发电厂电气部分)。
5、Q/GXD 126.01-2006《电力设备交接和预防性试验规程》。
6、电气试验规程和运行规程。
三、支持文件：1、6.3kV、35kV开关接线图。
2、试验方案。
3、试验原始数据记录本。
4、6.3kV、35kV开关出厂试验报告。
5、6.3kV、35kV开关交接试验报告。
4、历次预防性试验报告。
四、试验项目：1、测量绝缘电阻；2、测量每相导电回路的电阻；3、测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻及直流电阻；4、交流耐压试验；5、测量断路器主触头的分、合闸时间；6、测量断路器主触头分、合闸的同期性；7、测量断路器合闸时触头的弹跳时间；8、断路器操动机构的试验；五、试验程序1、试验用仪器设备：2、试验环境条件：2.1、试验环境温度不低于5℃、相对湿度10～80%。
2.2、试验区域内无振动、无强电场干扰。
2.3、电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
3、试验前的准备工作：3.1、制定试验计划；根据试品的容量、电压等级、绝缘结构确定试验项目和试验标准,选择试验设备。
3.2、布置试验场地，对正常试验必须有明确的接线图，非典型试验必须有单独的接线图和试验方案。
3.3、试验接线后需经第二人按结线图或方案执行复查，以保证接线正确。
3.4、试验前应检查工作电源及接地是否可靠,并对试验仪器进行开机预热。
4、试验方法：4.1、绝缘电阻的测量：4.1.1、在断路器合闸状态下，采用2500V兆欧表，检查导电回路对地绝缘。
4.1.2、在断路器分闸状态下，采用2500V兆欧表，检查各断口间的绝缘以及内部灭弧室是否受潮或烧伤。
4.1.3、绝缘电阻在常温下不应低于表1的规定。
4.1.4、采用2500V兆欧表测量绝缘拉杆的绝缘电阻，由有机物制成的绝缘拉杆的绝缘电阻在常温下不应低于表1的规定。
表1 断口及有机物绝缘拉杆的绝缘电阻标准4.2、测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻和线圈的直流电阻4.2.1、采用1000V兆欧表测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻，其值一般不低于10MΩ。
4.2.2、测量断路器分、合闸线圈及合闸接触器线圈的直流电阻，其值与出厂值相比应无明显差别，并符合制造厂规定。
4.3、导电回路电阻的测量：4.3.1、试验采用直流压降法，通入导电回路的电流不得小于100A。
4.3.2、主触头与灭弧触头并联的断路器，应分别测量其主触头和灭弧触头的导电回路电阻值。
4.3.3、在测量过程中，将电压线接在内侧，电流引线接在外侧。
在升流和测量过程中，电流没有退下之前，不能打开电流钳。
4.3.4、导电回路电阻的测试结果应符合产品技术条件的规定。
4.4、机械操作试验：4.4.1、此项试验是针对分、合闸操作机构进行的，根据国家标准及电力行业标准对操作能源变化范围的要求，主要进行以下试验：4.4.2、当采用控制电压为交流电压，数值为额定电压85%~110%时，断路器应可靠合闸和分闸。
4.4.3、采用直流操作控制，操作控制电压为额定电压的80%~110%时，断路器应可靠合闸；为额定电压的65%~120%时，断路器应可靠分闸。
此外，当操作控制电压在额定电压的30%以下时，断路器应不能分闸。
4.5、机械特性测试：4.5.1、用机械特性测试仪测量操动机构的机械特性。
4.5.2、测量断路器分合闸时间和速度应在断路器额定操作电压、液压下进行。
4.5.3 、分闸不同期不大于2ms，合闸不同期不大于3ms。
4.5.4、测量合闸时间、分闸时间同期性能、主辅触头配合时间及速度参数，对于真空开关需进一步测量合闸弹跳时间。
合闸弹跳时间不应大于3ms。
4.5.5、分闸反弹幅值不大于触头开距的20%。
4.6 、交流耐压试验：4.6.1、应在断路器合闸与分闸状态下进行交流耐压试验。
4.6.2、合闸状态的交流耐压试验标准为85kV，持续1min。
4.6.3、分闸状态下进行时，真空灭弧室断口间的试验电压值应符合产品技术条件的规定，耐压试验中不应发生贯穿性击穿。
六、真空断路器试验标准：七、试验记录表:1、真空断路器试验记录:2、试验仪器使用记录:试验仪器使用记录设备名称：设备编号：注：仪器状态正常打√不正常打×二、兆欧表操作程序一、设备名称：TE3672(2500)电动兆欧表二、使用条件：1、海拔高度不超过1000米2、环境温度：-10～40℃三、主要技术指标：1、供电电源：8节1.5V 5号电池2、测试电压：2500V +20%3、测试量程：0-99.9GΩ三、使用方法：1、机械零点调整：功能开关置于“OFF”位置，将表头指针调到刻度线上的“∞”标记处。
测试导线分接兆欧表的接地端和被测电路的接地端，然后将功能开关置于所需的电压等级的位置。
2、按下TIME SET键设定时间。
3、设定完时间后，探头接被测电路，按下测试按钮进行测量。
4、电池检查：功能开关置于“BATT CHECK”位置，按下测试按钮。
如果指针停在电池良好（BATT GOOD）区域，表明电池是好的，如果达不到此区域，则需更换电池。
5、绝缘电阻测量：首先功能开关置于“OFF”位置，测试导线分接兆欧表的接地端和被测电路的接地端，然后将功能开关置于“MΩ”位置，探头接被测电路，按下测试按钮进行测量。
此时，如果绿色指示灯亮，读上刻度读数；红色指示灯亮，读下刻度读数。
测试后，松开测试按钮，稍等几秒钟移开探头，以便使储存在测试电路中的电荷放电。
6、试验完毕后，将测试电路对地放电。
四、注意事项：1、检查电池操作过程要快，否则，电池耗电很大。
2、为屏蔽试品表面泄漏电流可使用屏蔽端子。
3、当被测电路的接地端和兆欧表的接地端用测试导线连接测量时，注意兆欧表的测试探头与接地端之间一直有高压。
4、仪器处于潮湿状态下请勿更换电池，确定所有测试导线与仪器的测试端口连接牢固。
5、打开电池盖时，请确保已关机。
6、测量时不可接触测量回路，以免触电。
7、测试时不要超过量程的最大值。
8、请勿在高温、潮湿、有结露的场所长期放置。
三、直流电阻测试仪操作程序一、设备名称：TE-ZC20直流电阻测试仪二、使用条件：1、相对湿度：≤80%2、环境温度：-20℃～+50℃三、主要技术指标：1、量程2、主机外形尺寸：330*218*140（mm）3、重量：6.5kg4、使用电源：交流220V±10%5、使用频率：50Hz±10%6、交直流型电池工作时间：普通测试4小时，满载连续工作1小时。
7、测试电压：交流型28V/交直流型10V。
8、电流输出：自动：程序根据试品电阻自动加载到最大测试电流；人工：人工选档50mA、0.1A、0.3A、0.5A、1A、3A、5A、10A、20A。
9、工作方式：连续10、测试范围：1mΩ～1KΩ,准确度：0.2%读数±2字，最高分辨率:0.1μΩ四、使用方法：1、直接测试法：将仪器可靠接地，按下图连接试品测试线，连接交流电源或使用内部电池电源。
五、注意事项：1、仪器应可靠接地，接好测试线后开机，输出电流测试过程中，切不可拆除测试线，以免发生事故，完毕后一定要等消弧指示报警停止后再关闭电源，拆除测试线。
2、测量无载调压变压器绕组时，要等放电指示报警停止后，方可切换分接点，切换档位。
3、在测试回路以外的其它不需测量的线圈将其短路，可有效去除电磁干扰。
4、自动测试时，仪器自动根据试品电阻输出最大电流；人工选档时，请选择可能的最大电流测试，将有效提高测试精度。
5、应使用本仪器专用测试线，测试线与仪器连接处注意保持颜色一致。
6、测量开始后未经完全消弧切勿松移测试夹，并禁止直接关闭仪器电源。
7、连接导线应有足够的截面，且接触良好。
8、测量绕组平均温度要准确，并且要与出厂及历次报告进行比较，不同温度应换算到同一温度，以便比较。
9、试验人员在使用仪器前，应清点试验仪器配件及数量，并在使用后与使用前进行比较，以免发生配件丢失，影响试验的正常进行。
10、试验人员应保持仪器平时不用时，储存于环境温度-20℃至50℃，相对湿度不超过80%，通风、无腐蚀性气体的室内，存储时不应紧靠地面和墙壁。
11、当试验在室外进行，仪器需要在室外使用时，试验人员应避免或减少阳光对液晶显示屏的直接暴晒。
12、在气候潮湿季节，本仪器如长期不用，要求试验人员每月至少开机通电一次（约2小时），以使潮气散发，保护元器件。
四、回路电阻测试仪操作程序一、设备名称：TE1310回路电阻测试仪二、使用条件：1、相对湿度：≤90%2、环境温度： -10℃～+50℃三、主要技术指标：1、输出电流：≥300A2、分辨率：±1mΩ3、测试范围：0—2000mΩ4、测量准确度：0.5％6、电源：交流220±10％、50HZ电源7、测量范围：各类高压电力开关四、使用方法：1——测量接线正端子 2——测量接线负端子3——测量电阻显示表 4——测量电阻保持键5——测量键 6——交流电源开关7——10A交流保险 8——交流电源插座9——大地接线端子 10——电流显示表1、如上图所示，将测试线连接完毕，确定测量线连接完好后开机。
2、将细的测量线尽量靠近测量部位以保证测量的准确度。
3、保证粗的电流线不出现开路和断线，保证开关处于合闸状态下。
4、点击测试按钮，仪器输出电流，开始测试。
5、数据稳定，按下保持键，关闭电流，仪器保持当前测量数值，电流显示恢复为0。
6、按保持键，撤销保持，电阻显示恢复为零。
7、重复复三次以上步骤，记录试验数据。
五、注意事项：1、本仪器严禁接入交流380V等其他高压电源，否则会导致仪器损坏。
2、本仪器使用时产品面板接地柱应妥善接地。
3、本仪器测量线不允许踩踏、强拉、划割等野蛮操作，断口测试应注意内缺口正确插接，插接时应握住非弹动的金属部位。
4、为保证安全，本仪器界限操作应在仪器加电前完成。
5、请试验人员保持仪器表面和外壳的清洁和光亮，避免划伤。
