人教版九年级物理知识点总结：第十九章生活用电

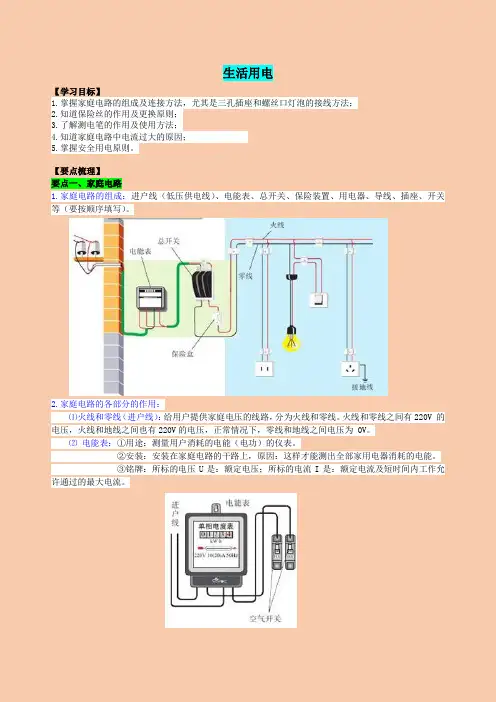

第十九章 生活用电

本章知识结构图：

一、家庭电路

1.家庭电路的组成、火线和零线：

（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。 保险丝

（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。使用时手接触笔尾金属体，笔尖接触导线。如果氖管发光，则是火线，否则就是零线。

2.三线插头和漏电保护器：

（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。连接方法是“左零右火上接地”。

（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。它安装在总开关上。

二、家庭电路中电流过大的原因 1.家庭电路中电流过大的原因

（1）用电器的总功率过大。根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。

（2）短路。由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。

2.保险丝的作用

（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。

（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。

（3）使用方法是串联在电路中。

（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。

三、安全用电

1.人体的安全电压是不高于36V。

2.电压越高越危险。

3.常见的触电事故：

（1）家庭电路中，双线触电，单线触电。

（2）高压触电。

（3）急救：立即切断电源，然后进行急救。

4.注意防雷：雷电是大气中一种剧烈的放电现象。防雷装置：避雷针。

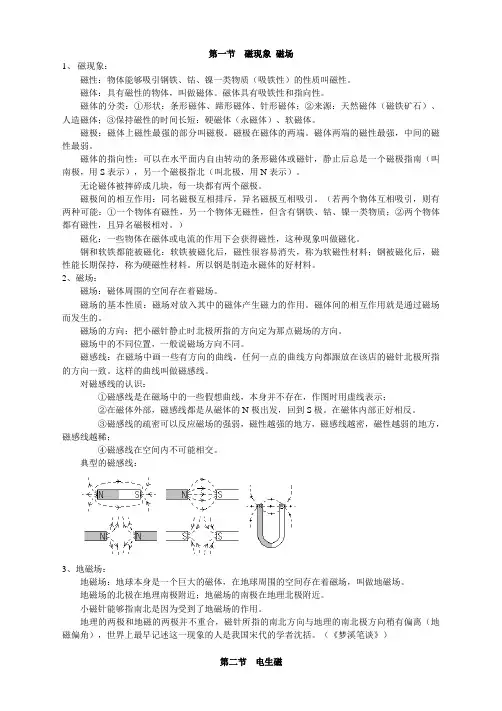

第二十章 电与磁

本章知识结构图：

一、磁现象 磁场

1.磁现象

（1）能吸引铁、钴、镍的性质叫做磁性。

（2）具有磁性的物体叫做磁体。

（3）磁极：磁体上磁性最强的部分。北极（N），南极（S）。同极相斥，异极相吸。

（4）磁化：物体在磁体或电流作用下获得磁性的现象。

2.磁体与带电体的异同：

（1）带电体：能吸引轻小物体，有正、负电荷之分，同种电荷相互排斥，异种电荷相互吸引，电荷能单独存在。

（2）磁体：吸引磁性物质，有南、北极之分，但磁极不能单独存在。同名磁极相互排斥，异名磁极相互吸引。

3.磁场

（1）磁场：磁体周围存在的一种物质，叫做磁场。对放入其中的铁、钴、镍等物体有力的作用。方向：放在某点的小磁针静止时N极指向。

（2）磁感线：不是客观存在的，只是为了描述磁场而引入的。磁感线不是磁场。

（3）磁感线的分布特点：

a.在磁体外部，从N极出发，回到S极；

b.磁体周围的磁感线的分布都是立体的，而不是平面的；

c.磁体两极处磁感线最密，表示两极处磁场最强，中间弱； d.空间中的任何两条磁感线绝对不会相交。

4.地磁场：

（1）概念：地球本身是一个巨大的磁体，它周围存在着磁场——地磁场。

（2）地磁场的分布特点：地磁场的形状跟条形磁体的磁场相似，地磁的北极在地理的南极附近（稍有偏离），地磁的南极在地理的北极附近（稍有偏离），但是地理的两极和地磁的两极并不重合。

（3）指南针工作原理：由于受到地磁场的作用，小磁针静止时南极总是指向南方（地磁北极），北极总是指向北方（地磁南极）。

二、电生磁

1.电流的磁场：

（1）奥斯特实验：1820年，丹麦物理学家奥斯特通过实验证实了通电导体和磁体一样，周围存在磁场，从而揭示了电和磁之间的联系。

（2）电流的磁场方向跟电流的方向有关。电流方向改变，则磁场方向改变。

（3）电流的磁效应：任何导体中有电流通过时，其周围空间均会产生磁场，这种现象叫做电流的磁效应。

2.通电螺线管的磁场和安培定则

（1）通电螺线管的磁场：

通过螺线管周围存在着磁场，通电螺线管的磁感线方向在螺线管外部是从N极到S极，在螺线管内部是从S极到N极，构成闭合曲线。

（2）安培定则：用右手握住螺线管，让四指弯曲的方向跟螺线管中电流的方向一致，则大拇指所指的那端就是通电螺线管的N极。 应用：a.由安培定则可知，知道了螺线管中电流的方向，可以判断通电螺线管两端的极性；

b.由通电螺线管两端的极性，用安培定则可以判断螺线管中的电流方向；

c.根据通电螺线管的南北极以及电源的正负极，画出螺线管的绕线方向。

（3）通电螺线管的磁场与条形磁体的磁场相似，其异同点：

条形磁体 通电螺线管

不同点 磁性长期保持，是永久磁体 通电时才有磁性，断电时没有磁性

N、S极是固定不变的 N、S极与电流方向有关，能够改变

磁性强弱是不变的 磁性强弱与电流大小和线圈匝数有关

相同点 ①它们都具有吸铁性；②它们都具有指向性；③它们的磁场分布相同；

④它们都有两个磁极，且都具有同名相斥、异名相吸的特点。

（4）磁场中的“三向一致”：在磁场中某点的磁场方向、磁感线方向、小磁针静止时北极的指向三个方向一致。

三、电磁铁 电磁继电器

1.电磁铁：

（1）构造：带有铁芯的通电螺线管；（2）工作原理：铁芯被磁化，使磁性增强； （3）影响磁性强弱的因素：电流大小、线圈匝数（外形相同）、有无铁芯；

（4）优点：

a.磁性的有无可以由通、断电流来控制；

b.磁性强弱可以由电流大小或线圈匝数来控制；

c.磁极的转换可以由改变电流方向来控制。

2.电磁继电器：

（1）概念：电磁继电器是利用低电压、弱电流电路的通断，来间接控制高电压、强电流电路通断的装置。

（2）构造：

（3）电磁继电器的工作原理：电磁铁通电时，把衔铁吸下来，使动触点和静触点接触，工作电路闭合，开始工作。电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。

（4）电磁继电器的应用：a.通过低电压、弱电流电路的通断来间接控制高电压、强电流电路；b.进行远距离操纵；c.实现自动控制。

四、电动机

1.磁场对通电导线的作用：

通电导线在磁场中受到力的作用，力的方向跟电流的方向和磁感线的方向都有关系。

（1）由于通电导体周围存在磁场（这时的导体就相当于一个磁体），所以把通电导体放在磁场中，就会受到磁力的作用。实际上，是磁体之间通过磁场而发生作用。

（2）如果电流的方向和磁感线的方向同时改变，则通电导线受力方向不变。

【重点】判断通电导体在磁场中的受力方向

左手定则：将左手摊平，放入磁场中，使磁感线穿过手心，四指指向电流方向，这时大拇指所指的方向就是 通电导体的受力方向。

延伸：用左手定则，只要知道“磁场方向”、“电流方向”和“导体的受力方向（运动方向）”中的两个方向，就能判断出第三个方向。

2.电动机的基本构造：

（1）组成：能够转动的转子，固定不动的定子。

（2）工作原理：通电线圈在磁场中受到力的作用而发生转动。

（3）能量转化：电能转化为机械能。

（4）换向器

五、磁生电

1.电磁感应：

（1）概念：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体就会产生电流，这种现象叫做电磁感应，产生的电流叫做感应电流。该现象最早由英国科学家法拉第发现。

（2）产生感应电流的条件：a.电路是闭合的；b.一部分导体在磁场中做切割磁感线运动。

（3）能量转化情况：电磁感应现象中，消耗了机械能，得到了电能。

（4）影响感应电流方向的因素：在电磁感应现象中，感应电流的方向跟磁场方向和导体做切割磁感线的运动方向有关。若磁场方向和导体切割磁感线运动的方向中有一个改变，则感应电流方向也随之改变。若上述方向同时改变，则感应电流方向不变。

2.电磁感应和磁场对电流的作用的区别

3.发电机：

（1）直流电动机和交流发电机的区别

（2）交流电：方向和大小周期性改变的电流。频率是用来表示交流电特点的物理量，是指发电机中每秒钟内线圈转动的圈数，单位是“赫兹”，周期是频率的倒数。我国使用的交流电的频率是50Hz，即发电机内线圈转一周需要0.02秒，或者说1秒钟内线圈改变方向100次。

电磁感应 磁场对电流的作用

现象 原因 闭合电路的一部分导体在磁场中做切割磁感线运动 通电导体在磁场中

结果 产生感应电流 受到力的作用

能量转化 机械能——>电能 电能——>机械能

力的性质 外力 磁场力

导体中的电流 因感应而产生 有电源提供

主要应用 发电机 电动机

第二十一章 信息的传递

本章知识结构图：

一、电话

1.电话

（1）电话是由美国发明家贝尔于1876年发明。

（2）电话的构造：最简单的电话是由话筒和听筒串联在电路里组成的。

工作流程：声音—>话筒—>变化的电流—>听筒—>声音。

2.电话交换机 （1）两部电话要实现通话，就要架设一对电话线。如果有n部电话要实现相互通话，就必须假设n（n—1）/2对电话线。

（2）打电话时“占线”的主要原因：对方正在给他人打电话；他人正在给对方打电话；对方正在给自己打电话；对方电话未放好；电话交换机之间线路忙。

3.模拟通信和数字通信：信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，就好像“模仿”声信号。这种电流传递的信号叫做模拟信号。使用模拟信号的通信方式叫做模拟通信。

二、电磁波的海洋

1.电磁波的产生：迅速变化的电流能在周围的空间中产生电磁波。只有变化的电流才能在周围的空间产生电磁波，稳定电流则不能产生电磁波。在生活中，开关电器、雷电等所形成的电流变化也会产生电磁波。

2.电磁波的传播

（1）电磁波可以在固体、液体、气体和真空中传播。

（2）传播速度：电磁波在真空中的传播速度最大，大约是sm/3108，在其他物质中的传播速度都要小于这个数值。

3.电磁波的频率和波长

（1）电磁波的波速公式：电磁波的波速c、波长和频率f的关系是c=f。由于电磁波波速c是一个定值，所以波长和频率成反比例关系。

（2）单位：频率f的单位为赫兹（Hz），还有千赫（kHz），波长的单位为m。

4.电磁波的分类：一般根据波长来划分，波长从大到小依次是长波、中波、短波、微波、红外线、可见光、紫外线、X射线、射线等。它们的本质都是电磁波，不同的是波长的不同。

5.电磁波的应用：无线电广播、雷达、微波炉、紫外线消毒杀菌等。

三、广播、电视和移动通信

1.无线电广播信号的发射和接收

2.电视的发射和接收：
