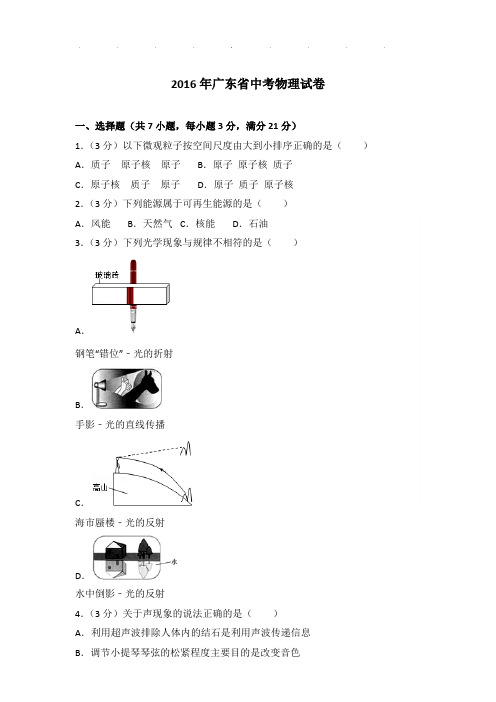

2016年广东省中考物理试卷一、选择题（共7小题，每小题3分，满分21分）1．（3分）以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子B．原子原子核质子C．原子核质子原子D．原子质子原子核2．（3分）下列能源属于可再生能源的是（）A．风能B．天然气C．核能D．石油3．（3分）下列光学现象与规律不相符的是（）A．钢笔“错位”﹣光的折射B．手影﹣光的直线传播C．海市蜃楼﹣光的反射D．水中倒影﹣光的反射4．（3分）关于声现象的说法正确的是（）A．利用超声波排除人体内的结石是利用声波传递信息B．调节小提琴琴弦的松紧程度主要目的是改变音色C．房间的窗户安装双层玻璃是声源处减弱噪声D．声音由物体的振动产生5．（3分）如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A．煤气的燃烧过程是内能转化为化学能B．煤气燃烧越充分，它的热值越大C．水的温度越高，水分子运动越剧烈D．烧水的过程是通过做功的方式改变水的内能6．（3分）如图所示是甲和乙两种物质的质量和体积关系图象，下列说法正确的是（）A．乙物质的密度比水大B．体积为50cm3的乙物质的质量为35gC．质量为25g的甲物质的体积为30cm3D．当甲和乙两物质的质量相同时，乙物质的体积较大7．（3分）如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A．向下移动B．向上移动C．静止不动D．无法确定二、填空题（共7小题，每小题3分，满分21分）8．（3分）常用的温度计是根据液体的原理制成的，如图1所示是温度计的一段截面图，读数是℃，如图2所示是某物质的熔化图象，由此判断该物质是（选填“晶体”或“非晶体”）9．（3分）请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的遇冷液化形成的小水珠所致，在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随减小而降低．10．（3分）广播电台的发射线路靠迅速变化的交变电流向外发射电磁波，交变电流在每秒内周期性变化1次发射的电磁波频率为1Hz，若某电台节目发射频率为88.2MHz，说明发射线路中的交变电流每秒钟周期性变化为次，收音机通过电磁波来工作，手机通过电磁波来实现远距离通话（后两空选填“发射”、“接收”或“发射和接收”）11．（3分）如图所示，图A、B、C、D是四冲程汽油机的功工作示意图，图E、F是演示实验的示意图，C图是冲程，与它原理相同的是图所示的演示实验，汽油机的工作示意图中机械能转化为内能的冲程是图（后两空选填字母）12．（3分）质量为0.5kg的塑料桶装满水后总质量为10kg，小明将其从地面匀速搬到高度为1m的桌面上，在竖直向上搬水的过程中所做的总功是J，有用功是J，机械效率是．（g=10N/kg）13．（3分）如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡（杠杆自重、挂盘和细线的质量忽略不计），则杠杆左右两边的力臂之比为，1个甲球和1个乙球的质量之比为，甲球和乙球的密度之比为．14．（3分）如图所示是电阻甲和乙的I﹣U图象，由图可知：电阻乙的阻值为Ω，若将电阻甲和乙并联后接在电压为6V的电源两端时，则干路的总电阻为Ω，总功率为W．三、解答题（共9小题，满分58分）15．（7分）（1）如图1所示，可以利用不同的光学元件来改变入射光线OA的传播方向，请在图中分别画出两种合适的光学元件（只要求画出光学元件大致位置的示意图，但须与光学规律相符）（2）用如图2的滑轮组提升重物，用笔画线代替绳子画出最省力的绳子绕法．（3）如图3所示，物体静止在斜面上，请画出物体所受到的重力G，摩擦力f 和物体对斜面的压力F的示意图．16．（6分）（1）用天平测量物体的质量时，砝码与游码的读数如图1所示，则物体的质量是g，如图2所示，物体的长度为cm．（2）某家庭电能表如图3所示，若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为kW•h，空调的电功率是W．（3）图4所示，电流表的示数是A，电压表的示数是V．17．（7分）在“探究平面镜成像特点”的实验中，如图1所示．（1）现有厚度分别为5mm和2mm的两块玻璃板，应选择mm厚的玻璃板做实验，目的是．（2）用玻璃板代替平面镜的原因是，便于研究平面镜的成像特点．（3）若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是cm，用光屏在玻璃板后面无论如何移动，在光屏上都（选填“能”或“不能”）成像，说明平面镜所成的是像．（4）如图2甲所示是从平面镜中看到墙上的时钟的像，请在乙图上画出时钟的实际时间．18．（7分）如图1所示，图A、B、C、D、E是“探究浮力大小跟排开液体所受重力的关系”实验的五个步骤．=（1）两步骤可计算处圆柱体物块浸没在水中时受到的浮力F浮N．两步骤可得出物块排开水所受的重力G排，比较F浮与G排，可以得到浮力的大小跟物块排开水所受重力的关系．（2）如图2所示是圆柱体物块从水面缓慢浸入水中时，根据实验数据描绘出弹簧测力计示数F随物块浸入深度h变化的关系图象，分析图象可得：当物块没有浸没之前，h增大时，弹簧测力计示数（选填“变大”、“变小”或“不变”），当h=4cm时，物块所受的浮力为N，浸没后，h继续增大时，弹簧测力计示数为N，该圆柱体物块的高度是cm．19．（7分）小明骑车在某段平直的水平路面上由静止开始运动，共用时12s，小明重450N，自行车重250N，轮子与地面的总接触面积是2×10﹣3m2，图1是速度V随时间t变化的关系图象，小明在t=7s时刚好到达这段路程的中点，图2是动力F随时间t变化的关系图象．（1）请问小明骑自行车在水平地面行驶时，对地面的压强为多大？（2）在7﹣12s内，自行车所受的摩擦阻力是多少？自行车克服摩擦阻力做了多少功？此时功率是多少？（3）自行车在0﹣7s内的平均速度是多少？（保留小数点后两位）20．（6分）如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000W和400W两档功率，档位可自动调节，其工作过程是：按下开关，自动选择1000W 档将汤煮至100℃，然后自动跳至400W档进行保温慢炖，设汤的初温为20℃，质量为3kg，汤的比热容为4.0×103J/（kg•℃）．求：（1）若电炖锅将汤从初温加热至100℃耗时20min，在此过程中汤吸收的热量是多少？电炖锅的效率是多少？（2）R1的阻值是多少？（3）电炖锅进入保温慢炖时，开关S会自动跳至“a”或“b”哪个位置？试说明理由．21．（6分）如图所示是“探究物体动能的大小与哪些因素有关”的实验装置，实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平向右运动直至停止．（1）实验中是通过观察来判断钢球的动能大小．（2）让同一钢球从斜面的不同高度由静止开始滚下，目的是探究钢球的动能大小与的关系．（3）换用质量不同的钢球从斜面的相同高度由静止开始滚下，目的是探究钢球的动能大小与的关系．（4）木块最终会停下来的主要原因是，在此过程中木块通过方式把动能转化为内能．（5）如果木块在运动过程中所受的摩擦阻力为0，木块将．22．（6分）物理课外兴趣小组利用图中所示的电路图进行一些电学实验，其中电阻R有20Ω、15Ω、10Ω、5Ω、1Ω五个供选择，滑动变阻器的规格是“10Ω 1A”，电源电压5V保持不变．（1）用笔画线代替导线将图中电流表准确接入电路．（2）在做“探究导体的电流与电阻的关系”的实验时．①选用哪三个电阻更合适？答：②此实验对电阻两端电压的控制有什么要求？答：．③按要求接入电阻后闭合开关，发现电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是．（3）用一根导线代替电流表接入电路进行测量未知电阻R x的实验，R先选用5Ω电阻接入电路，移动滑动变阻器的滑片使电压示数为2V，然后保持滑动变阻器的滑片不动，用R x代替5Ω电阻接入电路，此时电压表示数为3V，则R x的阻值为Ω（保留小数点后两位）．23．（6分）阅读短文，回答问题．压力传感器压力传感器种类很多，电子秤中测力装置所使用的电阻应变式压力传感器的原理如图1所示，金属梁右端为固定端，左端为自由端，金属梁的上、下表面各紧贴一块相同的应变片，应变片结构如图2所示，它主要是由基底、金属电阻丝和引线等组成，电阻丝固定在基底上，当应变片被拉长时，金属电阻丝同时被拉长，电阻丝的电阻变大，反之，当应变片把压缩时，金属电阻丝变短，电阻丝的电阻变小．当自由端受到向下的压力F时，金属梁向下弯曲，上应变片被拉长，下应变片被压缩，如果上、下金属电阻丝有大小不变的电流I通过时．上应变片引线间两端电压为U1，下应变片引线间两端电压为U2．传感器可以通过输出两个电压的差值U（U=U1﹣U2）来反映压力F的大小．请回答下列问题：（1）当应变片被拉长时，金属电阻丝的电阻或变大，原因是．（2）当金属梁没有受到压力时，由于，所以U1=U2，U=0（3）当金属梁受力向下弯曲时，U1，U2（选填“变大”、“变小”或“不变”）2016年广东省中考物理试卷参考答案与试题解析一、选择题（共7小题，每小题3分，满分21分）1．（3分）以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子B．原子原子核质子C．原子核质子原子D．原子质子原子核【解答】解：物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成，因此从大到小的顺序应为：原子、原子核、质子．故选B．2．（3分）下列能源属于可再生能源的是（）A．风能B．天然气C．核能D．石油【解答】解：A、风能从自然界里源源不断的得到补充，属于可再生能源，故A符合题意；B、天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故B不符合题意；C、核能不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；D、石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意．故选A．3．（3分）下列光学现象与规律不相符的是（）A．钢笔“错位”﹣光的折射B．手影﹣光的直线传播C．海市蜃楼﹣光的反射D．水中倒影﹣光的反射【解答】解：A、钢笔“错位”是由于光的折射造成的，故A不符合题意；B、手影是由于光的直线传播形成的，故B不符合题意；C、海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故C符合题意；D、水中倒影属于平面镜成像，是由于光的反射形成的，故D不符合题意．故选C4．（3分）关于声现象的说法正确的是（）A．利用超声波排除人体内的结石是利用声波传递信息B．调节小提琴琴弦的松紧程度主要目的是改变音色C．房间的窗户安装双层玻璃是声源处减弱噪声D．声音由物体的振动产生【解答】解：A、声音是有能量的，用超声波能粉碎人体内的“结石”，就是利用声波的能量，故A错误；B、调整琴弦的松紧程度，可以改变琴弦振动的快慢，故这样可以改变音调的高低，故B错误；C、双层真空玻璃窗中，真空不能传声，这是在传播过程中减弱噪声，故C错误；D、物体的振动产生了声音，故D正确．故选D．5．（3分）如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A．煤气的燃烧过程是内能转化为化学能B．煤气燃烧越充分，它的热值越大C．水的温度越高，水分子运动越剧烈D．烧水的过程是通过做功的方式改变水的内能【解答】解：A、煤气在燃烧过程是化学能转化为内能，故A错误；B、燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B 错误；C、分子的运动快慢与温度有关，水的温度越高，水分子运动越剧烈，故C正确；D、烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故D错误。

广东省广州市2016年初中毕业生学业考试物理答案解析第一部分一、选择题 1.【答案】D【解析】由图知，大拇指第一节骨骼的长度为1英寸，其长度与一枚一元硬币的直径差不多而一元硬币的直径在2.5cm 左右，所以1英寸约为5250.250.0252510cm dm m km -===⨯．．。

故选D 。

【考点】长度的估测【提示】长度的估测，必须熟悉一些常见物体的长度，以此为标准对研究对象做出判断。

如：中学生拳头的宽度在10cm 左右；中学生伸开手掌，手掌的长度大约18cm ；成年人的身高在170cm 左右，一步的步幅在75cm 左右；一层楼的高度在3m 左右等。

2.【答案】A【解析】频率用来描述物体振动的快慢，决定声音的音调。

琴弦H 比琴弦L 没秒内振动次数多，说明其频率高，则此时H 比L 发出的声音的音调高，故选A 。

【考点】频率及音调的关系【提示】物理学中，物体振动时每秒振动的次数称为频率，表示物体振动的快慢，频率越高，则发声体发出声音的音调越高。

3.【答案】A【解析】原子由位于中心的原子核和绕核的核外电子组成。

A 正确；原子核又是由带正电的质子和不带电的中子组成，BC 错误；分子是由原子组成的，D 错误。

【考点】原子的核式模型【提示】物质是由分子组成，分子又由原子组成的，原子又由原子核和核外电子组成，且核外电子带负电绕原子核高速运动，原子核又是由带正电的质子和不带电的中子组成，比质子中子还小的微粒还有夸克。

4.【答案】B【解析】蓝牙通信依靠的是电磁波，不是光信号，A 错误；蓝牙通信比手机通信的电磁波频率高，所以波长短，B 正确；电磁波在真空中的传播速度为光速，约为3×810m/s ，不是340m/s ，C 错误；蓝牙通信和手机通信使用的都是电磁波，在真空中传播速度相同，D 错误。

【考点】电磁波的传播 5.【答案】C【解析】由图可知，两只灯泡并联，两灯泡电压相等，B 错误；由=P UI 实可知，1212,U U P P I =>>实1实2，所以I即通过1L 的电流大，由/I U R =可得/R U I =，则1L 的电阻比2L 的小，A 错误；因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若1L 灯丝烧断，2L 两端电压不变，通过2L 电流不变，故C 正确，D 错误。

2016广州中考物理试题及参考答案
参考答案考生估分用(自己看图手写，故图画不上)
一、1D2A3A4B5C6A7B8C9C10D11B12D
二、13.（1）略
（2）图略放大、倒立
14、（1）固态ρ＝m/V、增大
（2）因为高温会使磁铁中小磁铁变得杂乱无章，对外不显磁性。

15、（1）略（2）＝
16、不变减小减小
17、（1）略（2）逆时针不亮
18、(1) p=F/S 1.8×104 (2)把轮胎中空气放掉一小部分(减少轮胎气压)
19、＝图画圆的切线就OK
三、20、（1）略画出重力和浮力示意图（长度相同、方向相反）
（2）因为鲸悬浮，所以F浮＝G鲸＝mg=3×104kg×10N/kg=3×105N
(3)因为鲸体积变小，而排开海水的体积也变小，根据阿基米德原理可知，浮力在减小。

21、解（1）由图21可知I＝0.4A U＝1.0V R2＝U/I＝1.0V/0.4A＝2.5Ω
（2）略
（3）U
DE =2V U
EF
=0.5V
(4)U
DF
=2V W=UIt=2V×0.4A×50s=40J
四、22（1）滑动变阻器连接了下端两个接线柱
（2）略（3）表格U＝1.0V I＝0.2A P＝0.2W R＝5Ω
（4）小灯泡电阻随功率变大而变大。

23（1）C （2）S 左存在磁偏角（地磁NS极跟地理南北极并不完全重合）
24、（1）1.2N
（2）探究物重对滑轮组机械效率的影响
略
η＝G/nF×100%。

2016年广东省中考物理试卷一、选择题（共7小题，每小题3分，满分21分）1．（3分）（2016•广东）以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子B．原子原子核质子C．原子核质子原子D．原子质子原子核【分析】物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成．【解答】解：物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成，因此从大到小的顺序应为：原子、原子核、质子．故选B．【点评】本题考查物质世界微观的构成，是一道基础题．2．（3分）（2016•广东）下列能源属于可再生能源的是（）A．风能B．天然气C．核能D．石油【分析】从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源．人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、连续利用的能源，属于可再生能源．【解答】解：A、风能从自然界里源源不断的得到补充，属于可再生能源，故A符合题意；B、天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故B不符合题意；C、核能不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；D、石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意．故选A．【点评】本题难度不大，了解可再生能源和不可再生能源的特点是正确解答本题的关键．3．（3分）（2016•广东）下列光学现象与规律不相符的是（）A．钢笔“错位”﹣光的折射B．手影﹣光的直线传播C．海市蜃楼﹣光的反射D．水中倒影﹣光的反射【分析】要解决此题，需要掌握各种光现象．（1）知道影子的形成、日月食的形成及小孔成像都是光沿直线传播形成的．（2）了解光的折射现象：水底看起来比实际的要浅、海市蜃楼、插入水中的筷子看起来向上折．（3）平面镜成像或平静水面成像是光的反射原理．【解答】解：A、钢笔“错位”是由于光的折射造成的，故A不符合题意；B、手影是由于光的直线传播形成的，故B不符合题意；C、海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故C符合题意；D、水中倒影属于平面镜成像，是由于光的反射形成的，故D不符合题意．故选C【点评】此题主要考查了光的反射、折射及直线传播现象，在学习过程中要注意区分．对于生活中的现象要善于总结．要注意这几种现象的本质，在日常生活中学习用所学知识解释有关现象．4．（3分）（2016•广东）关于声现象的说法正确的是（）A．利用超声波排除人体内的结石是利用声波传递信息B．调节小提琴琴弦的松紧程度主要目的是改变音色C．房间的窗户安装双层玻璃是声源处减弱噪声D．声音由物体的振动产生【分析】（1）声波可以传递信息，是指告诉我们什么，也就是传递了信息，如教师讲课，告诉我们知识；声波可以传递能量是指可以改变什么，也就是传递了能量，如超声波洁牙，使我们的牙齿上的牙垢去掉，使我们的牙齿更洁净；（2）声音的三个特征分别就是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．就二胡来说，弦的松紧、长短、粗细都可以改变音调；（3）考查防治噪声的途径，从三方面考虑：①在声源处；②在传播过程中；③在人耳处；（4）声音是由物体的振动产生的．【解答】解：A、声音是有能量的，用超声波能粉碎人体内的“结石”，就是利用声波的能量，故A错误；B、调整琴弦的松紧程度，可以改变琴弦振动的快慢，故这样可以改变音调的高低，故B错误；C、双层真空玻璃窗中，真空不能传声，这是在传播过程中减弱噪声，故C错误；D、物体的振动产生了声音，故D正确．故选D．【点评】本题是一道综合了多个知识点的题目，做题时要对照相关的物理知识，仔细分析每一种情况的对错．5．（3分）（2016•广东）如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A．煤气的燃烧过程是内能转化为化学能B．煤气燃烧越充分，它的热值越大C．水的温度越高，水分子运动越剧烈D．烧水的过程是通过做功的方式改变水的内能【分析】（1）燃料燃烧时，化学能转化为内能；（2）热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；（3）组成物质的分子不停地做无规则地运动，温度越高，分子运动越剧烈；（4）改变物体内能的方式有做功和热传递．【解答】解：A、煤气在燃烧过程是化学能转化为内能，故A错误；B、燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B错误；C、分子的运动快慢与温度有关，水的温度越高，水分子运动越剧烈，故C正确；D、烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故D错误．故选C．【点评】本题是一道热学综合题，主要考查学生对对燃料燃烧过程中的能量转化、热值的特点、分子运动的特点以及改变物体内能方法的理解，属于综合性题目．6．（3分）（2016•广东）如图所示是甲和乙两种物质的质量和体积关系图象，下列说法正确的是（）A．乙物质的密度比水大B．体积为50cm3的乙物质的质量为35gC．质量为25g的甲物质的体积为30cm3D．当甲和乙两物质的质量相同时，乙物质的体积较大【分析】解答本题首先要明确各图象中横纵坐标表示的物理量分别是什么；其次注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；再次是明确图象所表示的物理意义；最后对照各个选项提出的问题作出判断．【解答】解：图象的横轴表示体积，纵轴表示质量，A、由图可知，乙物质的密度ρ乙==0.8g/cm3＜ρ水，故A错误；B、由图可知，体积为50cm3的乙物质的质量为40g，故B错误；C、由图可知，质量为25g的甲物质的体积为20cm3，故C错误；D、由图可知，当甲和乙两物质的质量相同时，乙物质的体积较大．故D正确．故选D．【点评】根据图象或图表探究物质的规律是近两年来出现较多的题目，图象可以使我们建立更多的感性认识，从表象中去探究本质规律，体验知识的形成过程．此题涉及到的知识点较多，综合性很强．7．（3分）（2016•广东）如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A．向下移动B．向上移动C．静止不动D．无法确定【分析】由电源的正负极可知电流方向，则由右手螺旋定则可知螺线管的磁极；当滑动变阻器的滑片向右移动时，可知滑动变阻器的接入电阻变化，则由欧姆定律可知电流的变化，则可知螺线管磁性强弱的变化，则由磁极间的相互作用可知磁极间的磁力的变化．【解答】解：由图可知电流由螺线管的上方流入，则由安培定则可知螺线管下端为N极，上端为S极；则螺线管与磁铁下端为同名磁极，故应相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，则螺线管的磁性增强，故对磁铁的作用力增强，故此时悬挂的小磁铁的向上运动，即弹簧长度应变短．故选B．【点评】本题将电路知识及磁场知识结合在一起考查了学生综合分析的能力，要求学生能灵活运用所学知识进行综合分析从而找出正确答案．二、填空题（共7小题，每小题3分，满分21分）8．（3分）（2016•广东）常用的温度计是根据液体的热胀冷缩原理制成的，如图1所示是温度计的一段截面图，读数是﹣3℃，如图2所示是某物质的熔化图象，由此判断该物质是晶体（选填“晶体”或“非晶体”）【分析】（1）液体温度计是根据液体热胀冷缩的性质工作的；温度计的读数：首先确定零上还是零下，确定每一个大格和每一个小格各代表的示数，从小数字读向大数字；（2）从图象中辨别晶体与非晶体主要看这种物质是否有一定的熔点，即有一段时间这种物质吸热，但温度不升高，而此时就是这种物质熔化的过程．【解答】解：（1）实验室常用的温度计是液体温度计，液体温度计是根据液体热胀冷缩的规律制成的；由图知：零刻度在液柱的上方，所以是零下，每一个大格代表10℃，每一个小格代表1℃，该温度计的分度值是1℃，示数是﹣3℃；（2）读图可知，在熔化图象中物质的温度升高到48℃时，吸热但温度不再升高，说明此时物质达到了熔点，正在熔化，因此这种物质属于晶体．故答案为：热胀冷缩；﹣3；晶体．【点评】本题主要考查了温度计的原理和正确读数，晶体与非晶体区别在于：有无固定的熔化温度．9．（3分）（2016•广东）请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精汽化时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的水蒸气遇冷液化形成的小水珠所致，在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随气压减小而降低．【分析】①物质由液态变成气态的过程叫汽化，是吸热过程，包括蒸发和沸腾两种方式；②物质由气态变成液态的过程叫液化，是放热过程；③液体的沸点与气压有关，气压越大沸点越高；大气压强随海拔高度的增加而减小．【解答】解：皮肤上擦上酒精后，酒精迅速汽化由液态变成气态，同时吸收热量，所以感觉凉快；冰棒温度很低，周围空气中温度较高的水蒸气在冰棒周围液化成为小水滴，就是我们看到的“白气”；大气压强随海拔高度的增加而减小，海拔较高的地方气压小一些；水的沸点随气压的降低而降低，所以在海拔高的地方烧开水不到100℃就已沸腾．故答案为：汽化；水蒸气；气压．【点评】此题是一道热现象的基础题，考查了物态变化及吸放热情况的判定和液体沸点与气压的关系，难度不大，容易解答．10．（3分）（2016•广东）广播电台的发射线路靠迅速变化的交变电流向外发射电磁波，交变电流在每秒内周期性变化1次发射的电磁波频率为1Hz，若某电台节目发射频率为88.2MHz，说明发射线路中的交变电流每秒钟周期性变化为8.82×107次，收音机通过接收电磁波来工作，手机通过接收和发射电磁波来实现远距离通话（后两空选填“发射”、“接收”或“发射和接收”）【分析】（1）频率是指物体在1s内振动的次数；（2）广播、电视和移动通信是利用电磁波传递信息的；（3）手机既是无线电发射台，又是无线电接收台．【解答】解：交变电流在每秒内周期性变化1次发射的电磁波频率为1Hz，电台节目发射频率为88.2MHz，即8.82×107Hz，说明发射线路中的交变电流每秒钟周期性变化为8.82×107次；广播、电视和移动通信是利用电磁波传递信息的，即收音机通过接收电磁波来工作，手机通过接收和发射电磁波来实现远距离通话的．故答案为：8.82×107；接收；接收和发射．【点评】此题考查了频率的含义理解、广播、电视和移动通信传递信息的原理的判断，是一道基础题目．11．（3分）（2016•广东）如图所示，图A、B、C、D是四冲程汽油机的功工作示意图，图E、F是演示实验的示意图，C图是做功冲程，与它原理相同的是F图所示的演示实验，汽油机的工作示意图中机械能转化为内能的冲程是B图（后两空选填字母）【分析】（1）判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程．（2）改变物体内能的方式有热传递和做功两种．做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化．对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低．【解答】解：（1）A图中，进气门开启，活塞下行，气体流入汽缸，是吸气冲程；B图中，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，此冲程将机械能转化为内能；C图中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，此冲程将内能转化为机械能；D图中，排气门开启，活塞上行，气体流出汽缸，是排气冲程；（2）E图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧．是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；F图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能；汽油机的做功冲程中将内能转化为机械能，因此与做功冲程原理相同的是F实验．故答案为：做功；F；B．【点评】此题是通过内燃机的工作原理和课本中的实验来验证做功改变物体内能的方法，是一道比较简单的实验题，掌握热机的工作原理．12．（3分）（2016•广东）质量为0.5kg的塑料桶装满水后总质量为10kg，小明将其从地面匀速搬到高度为1m的桌面上，在竖直向上搬水的过程中所做的总功是100J，有用功是95J，机械效率是95%．（g=10N/kg）【分析】在竖直向上搬水的过程中所做的总功即为克服桶和水的重力之和所做的功，根据W=Gh=mgh求出其大小，水和桶的总质量减去桶的质量即为水的质量，有用功为克服水的重力所做的功，根据η=×100%求出机械效率．【解答】解：在竖直向上搬水的过程中所做的总功：W总=G总h=m总gh=10kg×10N/kg×1m=100J，水桶中水的质量：m水=m总﹣m桶=10kg﹣0.5kg=9.5kg，有用功：W有=G水h=m水gh=9.5kg×10N/kg×1m=95J，机械效率：η=×100%=×100%=95%．故答案为：100；95；95%．【点评】本题考查了有用功和总功、机械效率的计算，明确有用功和总功是解题的关键．13．（3分）（2016•广东）如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡（杠杆自重、挂盘和细线的质量忽略不计），则杠杆左右两边的力臂之比为2：1，1个甲球和1个乙球的质量之比为1：3，甲球和乙球的密度之比为1：3．【分析】由图可知杠杆左右两边的力臂之比，根据杠杆平衡条件，利用密度的公式列出等式，再进行整理，即可得出两种球的质量和密度关系．【解答】解：设杠杆的一个小格为L，由图可知，杠杆的左边的力臂为4L，右边的力臂为2L，则杠杆左右两边的力臂之比为=2：1；根据ρ=和杠杆平衡条件可得，（2ρ甲V+ρ乙V）×4L=（ρ甲V+3ρ乙V）×2L，3ρ甲V=ρ乙V，即1个甲球和1个乙球的质量之比为：1：3；ρ甲：ρ乙=1：3．故答案为：2：1；1：3；1：3．【点评】根据杠杆平衡条件，利用方程法可将两侧的质量表示出来，因为体积V均相同，可顺利约去，这样简单整理后即可得出质量和密度之比．14．（3分）（2016•广东）如图所示是电阻甲和乙的I﹣U图象，由图可知：电阻乙的阻值为6Ω，若将电阻甲和乙并联后接在电压为6V的电源两端时，则干路的总电阻为 3.75Ω，总功率为9.6W．【分析】首先根据图象得出两电路元件在3V时的电流，然后根据欧姆定律求出电阻甲和乙的阻值；若将电阻甲和乙并联后接在电压为6V的电源两端时，根据并联电路的电阻特点求出总电阻，然后P=求出．【解答】解：（1）由图象可知，当甲、乙两个电阻的电路为3V时，通过甲的电流为0.3A，通过乙的电流为0.5A．由I=得：R甲===10Ω；R乙===6Ω；（2）若将电阻甲和乙并联后接在电压为6V的电源两端时，则总电阻R===3.75Ω；总功率P===9.6W．故答案为：6；3.75；9.6．【点评】本题考查了并联电路的特点和欧姆定律、电功率公式的应用，能从图象中得出电压对应的电流是关键．三、解答题（共9小题，满分58分）15．（7分）（2016•广东）（1）如图1所示，可以利用不同的光学元件来改变入射光线OA 的传播方向，请在图中分别画出两种合适的光学元件（只要求画出光学元件大致位置的示意图，但须与光学规律相符）（2）用如图2的滑轮组提升重物，用笔画线代替绳子画出最省力的绳子绕法．（3）如图3所示，物体静止在斜面上，请画出物体所受到的重力G，摩擦力f和物体对斜面的压力F的示意图．【分析】（1）解答此题可从平面镜对光线的反射和凸透镜对光线的会聚作用上进行分析．光的反射要注意反射角和入射角相等；凸透镜、凹透镜要注意画出主光轴．（2）滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮．通过比较提升物体绳子条数的多少确定最省力的绕法．（3）力的示意图：用一个带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向．【解答】解：（1）添加一个平面镜，需要先画出法线，根据反射角等于入射角，所以法线是两光线夹角的角平分线．再根据法线和平面镜垂直画出平面镜．根据凸透镜对光线的会聚作用，入射光线看做是平行于主光轴的一条光线，据此画出主光轴，出射光线就是交于焦点的光线，据此画出凸透镜．（2）如图，由3段绳子承担物重，是最省力的绕绳方法．如图2所示：（3）过物体重心作竖直向下的力，即重力，过物体的重心作沿斜面向上的力，即摩擦力；物体对斜面的压力的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如下图3：【点评】（1）此题考查的是我们对于平面镜、凸透镜、凹透镜对光线的作用．需要注意的是画图时的虚实线之分．（2）此题主要考查滑轮组承担物重绳子股数，滑轮组的绕线方法不同，拉力的方向不同，达到省力程度也不同，绳子股数越多越省力．（3）画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图．16．（6分）（2016•广东）（1）用天平测量物体的质量时，砝码与游码的读数如图1所示，则物体的质量是31.2g，如图2所示，物体的长度为 2.90cm．（2）某家庭电能表如图3所示，若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为0.02kW•h，空调的电功率是1200W．（3）图4所示，电流表的示数是0.24A，电压表的示数是12.5V．【分析】（1）天平读数时是砝码质量和游码示数的和；刻度尺读数时注意分度值和零刻线；（2）3000r/（kW•h）所表示的物理意义：电路中每消耗1kW•h的电能，电能表的转盘转3000r；因此计算出当电能表的转数为60转时消耗的电能，又知道工作时间，根据公式P=即可求出电功率．（3）电流表和电压表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．【解答】解：（1）砝码质量为30g，标尺的分度值为0.2g，游码位置在1g后的第1个格，即1.2g，所以物体质量为20g+10g+1.2g=31.2g．刻度尺的分度值为1mm，从1.00cm处量起，末端刻度到3.90cm，所以物体长度为3.90cm ﹣1.00cm=2.90cm．（2）电能表的转盘转60r消耗的电能为：W==0.02kW•h=72000J，则空调的功率是：P===1200W．（3）电流表的使用量程是0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，则电流表的示数是0.24A．电压表的使用量程是0～15V，每一个大格代表5V，每一个小格代表0.5V，则电压表的示数是12.5V．故答案为：（1）31.2；2.90；（2）0.02；1200；（3）0.24；12.5．【点评】此题考查了刻度尺、电能表、天平、电流表、电压表等测量仪器的使用，需要注意的是：刻度尺测量长度需要估读，而另外三只仪器不需要估读；还考查了电能、电功率的计算，关键是公式及其变形的灵活运用；难点是对电能表各个参数物理意义的正确理解．17．（7分）（2016•广东）在“探究平面镜成像特点”的实验中，如图1所示．（1）现有厚度分别为5mm和2mm的两块玻璃板，应选择2mm厚的玻璃板做实验，目的是防止厚玻璃板出现两个像，影响到实验效果．（2）用玻璃板代替平面镜的原因是便于观察和确定像的位置，便于研究平面镜的成像特点．（3）若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是20cm，用光屏在玻璃板后面无论如何移动，在光屏上都不能（选填“能”或“不能”）成像，说明平面镜所成的是虚像．（4）如图2甲所示是从平面镜中看到墙上的时钟的像，请在乙图上画出时钟的实际时间．【分析】（1）从厚玻璃板的两个面都可以当作反射面，会出现两个像这一角度去分析此题．（2）选玻璃板是为了准确确定像的位置，便于比较像与物的大小，达到理想的实验效果．（3）平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．实像能承接在光屏上，虚像不能承接到光屏上．（4）根据镜面对称的性质，在平面镜中的钟面上的时针、分针的位置和实物应关于过12时、6时的直线成轴对称．【解答】解：（1）透明的玻璃板，可以观察到玻璃板的另一侧；因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的．（2）因为玻璃板既能让光透过也可以反射光，容易确定像的位置，而平面镜是不透明的，无法确定像的位置，所以选用玻璃板；（3）若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与玻璃板的距离为2×5cm=10cm，像与玻璃板的距离为10cm，则它与像的距离为10cm+10cm=20cm；因为平面镜成虚像，光屏不能承接虚像，所以用光屏在玻璃板后面无论如何移动，在光屏上都不能成像．（4）根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称．所以图中表盘数字的顺序与实际顺序左右相反，时针指向10和11之间，分针指向7，实际时间为10：35．如下图所示：故答案为：（1）2；防止厚玻璃板出现两个像，影响到实验效果；（2）便于观察和确定像的位置；（3）20；不能；虚；（4）见上图．【点评】探究平面镜成像特点的实验过程，在近年中考题中较为热点．重在探索过程中遇到的困难、解决的办法的考查，这些题往往有规律可循．18．（7分）（2016•广东）如图1所示，图A、B、C、D、E是“探究浮力大小跟排开液体所受重力的关系”实验的五个步骤．（1）B、D两步骤可计算处圆柱体物块浸没在水中时受到的浮力F浮= 1.2N N．A、E两步骤可得出物块排开水所受的重力G排，比较F浮与G排，可以得到浮力的大小跟物块排开水所受重力的关系．（2）如图2所示是圆柱体物块从水面缓慢浸入水中时，根据实验数据描绘出弹簧测力计示数F随物块浸入深度h变化的关系图象，分析图象可得：当物块没有浸没之前，h增大时，弹簧测力计示数变小（选填“变大”、“变小”或“不变”），当h=4cm时，物块所受的浮力为0.8N，浸没后，h继续增大时，弹簧测力计示数为3N，该圆柱体物块的高度是6 cm．。

广东省广州市2016年初中毕业生学业考试物理答案解析第一部分一、选择题 1.【答案】D【解析】由图知，大拇指第一节骨骼的长度为1英寸，其长度与一枚一元硬币的直径差不多而一元硬币的直径在2.5cm 左右，所以1英寸约为5250.250.0252510cm dm m km -===⨯．．。

故选D 。

【考点】长度的估测【提示】长度的估测，必须熟悉一些常见物体的长度，以此为标准对研究对象做出判断。

如：中学生拳头的宽度在10cm 左右；中学生伸开手掌，手掌的长度大约18cm ；成年人的身高在170cm 左右，一步的步幅在75cm 左右；一层楼的高度在3m 左右等。

2.【答案】A【解析】频率用来描述物体振动的快慢，决定声音的音调。

琴弦H 比琴弦L 没秒内振动次数多，说明其频率高，则此时H 比L 发出的声音的音调高，故选A 。

【考点】频率及音调的关系【提示】物理学中，物体振动时每秒振动的次数称为频率，表示物体振动的快慢，频率越高，则发声体发出声音的音调越高。

3.【答案】A【解析】原子由位于中心的原子核和绕核的核外电子组成。

A 正确；原子核又是由带正电的质子和不带电的中子组成，BC 错误；分子是由原子组成的，D 错误。

【考点】原子的核式模型【提示】物质是由分子组成，分子又由原子组成的，原子又由原子核和核外电子组成，且核外电子带负电绕原子核高速运动，原子核又是由带正电的质子和不带电的中子组成，比质子中子还小的微粒还有夸克。

4.【答案】B【解析】蓝牙通信依靠的是电磁波，不是光信号，A 错误；蓝牙通信比手机通信的电磁波频率高，所以波长短，B 正确；电磁波在真空中的传播速度为光速，约为3×810m/s ，不是340m/s ，C 错误；蓝牙通信和手机通信使用的都是电磁波，在真空中传播速度相同，D 错误。

【考点】电磁波的传播 5.【答案】C【解析】由图可知，两只灯泡并联，两灯泡电压相等，B 错误；由=P UI 实可知，1212,U U P P I =>>实1实2，所以I即通过1L 的电流大，由/I U R =可得/R U I =，则1L 的电阻比2L 的小，A 错误；因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若1L 灯丝烧断，2L 两端电压不变，通过2L 电流不变，故C 正确，D 错误。

广东省2016年初中毕业生学业考试物理答案解析一、单项选择题 1.【答案】B【解析】分子是由原子组成的，原是由原子核和核外电子组成的，原子核又是由质子和中子组成的，按空间尺度由小到大排序为质子、原子核、原子，故选B 。

【考点】微观尺度 2.【答案】A【解析】不能在短时间内从自然界得到补充的能源为不可再生能源;可以在自然界里源源不断地得到的能源为可再生能源；故风能是可再生能源；天然气、核能和石油都是不可再生能源。

故选A 。

【考点】能源分类 3.【答案】C【解析】透过玻璃砖看到钢笔“错位”是由于光的折射造成的，A 正确；手影是光的直线传播造成的，B 正确；海市蜃楼是光通过不均匀介质发生折射形成的，C 错误；水中倒影是光的反射造成的平面镜成像，D 正确。

符合题意的是C 。

【考点】光现象 4.【答案】D【解析】超声波排除结石利用的是声音能够传递能量，A 错误；调节琴弦松紧程度是改变声音的音调，B 错误；双层玻璃是在传播过程中减弱噪声C 错误；声音是由于物体振动产生的，D 正确。

符合题意的是D 。

【考点】超声波现象的知识 5.【答案】C【解析】煤气燃烧过程是化学能转化为内能，故A 错误；燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B 错误；分子运动的快慢与温度有关，水的温度越高，水分子的运动越剧烈，故C 正确；烧水时水从火焰中吸收热量，温度升高，是通过热传递的方式改变物体内能的，故D 错误。

故选C 。

【考点】能量转化，热值，分子动理论以及改变内能的方式 6.【答案】D【解析】如m-V 图像的横轴表示体积，纵轴表示质量，由图可知，乙物质的密度33=40g/50cm =0.8g/cm ρρ<乙水，故A 错误；由图可知，体积为350cm 的乙物质的质量为40g ，故B 错误；由图可知，质量为25g 的甲物质的体积为320cm ，故C 错误；由图可知，当甲和乙两物质的质量相同时，乙物质的体积较大，故D正确。

广东省2016年中考物理试卷一、选择题（共7小题，每小题3分，满分21分）1．以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子B．原子原子核质子C．原子核质子原子D．原子质子原子核【考点】从微观到宏观的尺度．【分析】物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成．【解答】解：物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成，因此从大到小的顺序应为：原子、原子核、质子．故选B．2．下列能源属于可再生能源的是（）A．风能B．天然气C．核能D．石油【考点】能源的分类．【分析】从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源．人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、连续利用的能源，属于可再生能源．【解答】解：A、风能从自然界里源源不断的得到补充，属于可再生能源，故A符合题意；B、天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故B不符合题意；C、核能不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；D、石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意．故选A．3．下列光学现象与规律不相符的是（）A．钢笔“错位”﹣光的折射B．手影﹣光的直线传播C．海市蜃楼﹣光的反射D．水中倒影﹣光的反射【考点】光的折射现象及其应用；光在均匀介质中直线传播；光的反射．【分析】要解决此题，需要掌握各种光现象．（1）知道影子的形成、日月食的形成及小孔成像都是光沿直线传播形成的．（2）了解光的折射现象：水底看起来比实际的要浅、海市蜃楼、插入水中的筷子看起来向上折．（3）平面镜成像或平静水面成像是光的反射原理．【解答】解：A、钢笔“错位”是由于光的折射造成的，故A不符合题意；B、手影是由于光的直线传播形成的，故B不符合题意；C、海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故C符合题意；D、水中倒影属于平面镜成像，是由于光的反射形成的，故D不符合题意．故选C4．关于声现象的说法正确的是（）A．利用超声波排除人体内的结石是利用声波传递信息B．调节小提琴琴弦的松紧程度主要目的是改变音色C．房间的窗户安装双层玻璃是声源处减弱噪声D．声音由物体的振动产生【考点】声与能量；声音的产生；频率及音调的关系；防治噪声的途径．【分析】（1）声波可以传递信息，是指告诉我们什么，也就是传递了信息，如教师讲课，告诉我们知识；声波可以传递能量是指可以改变什么，也就是传递了能量，如超声波洁牙，使我们的牙齿上的牙垢去掉，使我们的牙齿更洁净；（2）声音的三个特征分别就是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．就二胡来说，弦的松紧、长短、粗细都可以改变音调；（3）考查防治噪声的途径，从三方面考虑：①在声源处；②在传播过程中；③在人耳处；（4）声音是由物体的振动产生的．【解答】解：A、声音是有能量的，用超声波能粉碎人体内的“结石”，就是利用声波的能量，故A错误；B、调整琴弦的松紧程度，可以改变琴弦振动的快慢，故这样可以改变音调的高低，故B错误；C、双层真空玻璃窗中，真空不能传声，这是在传播过程中减弱噪声，故C错误；D、物体的振动产生了声音，故D正确．故选D．5．如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A．煤气的燃烧过程是内能转化为化学能B．煤气燃烧越充分，它的热值越大C．水的温度越高，水分子运动越剧烈D．烧水的过程是通过做功的方式改变水的内能【考点】燃料的热值；能量的转化和转移；热传递改变物体内能；分子的运动．【分析】（1）燃料燃烧时，化学能转化为内能；（2）热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；（3）组成物质的分子不停地做无规则地运动，温度越高，分子运动越剧烈；（4）改变物体内能的方式有做功和热传递．【解答】解：A、煤气在燃烧过程是化学能转化为内能，故A错误；B、燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B错误；C、分子的运动快慢与温度有关，水的温度越高，水分子运动越剧烈，故C 正确；D、烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故D错误．故选C．6．如图所示是甲和乙两种物质的质量和体积关系图象，下列说法正确的是（）A．乙物质的密度比水大B．体积为50cm3的乙物质的质量为35gC．质量为25g的甲物质的体积为30cm3D．当甲和乙两物质的质量相同时，乙物质的体积较大【考点】密度公式的应用．【分析】解答本题首先要明确各图象中横纵坐标表示的物理量分别是什么；其次注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；再次是明确图象所表示的物理意义；最后对照各个选项提出的问题作出判断．【解答】解：图象的横轴表示体积，纵轴表示质量，A 、由图可知，乙物质的密度ρ乙==0.8g/cm 3＜ρ水，故A 错误；B 、由图可知，体积为50cm 3的乙物质的质量为40g ，故B 错误；C 、由图可知，质量为25g 的甲物质的体积为20cm 3，故C 错误；D 、由图可知，当甲和乙两物质的质量相同时，乙物质的体积较大．故D 正确．故选D ．7．如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P 缓慢向右移动，此时悬挂的小磁铁的运动情况是（ ）A ．向下移动B ．向上移动C ．静止不动D ．无法确定【考点】通电螺线管的磁场；磁极间的相互作用．【分析】由电源的正负极可知电流方向，则由右手螺旋定则可知螺线管的磁极；当滑动变阻器的滑片向右移动时，可知滑动变阻器的接入电阻变化，则由欧姆定律可知电流的变化，则可知螺线管磁性强弱的变化，则由磁极间的相互作用可知磁极间的磁力的变化．【解答】解：由图可知电流由螺线管的上方流入，则由安培定则可知螺线管下端为N 极，上端为S 极；则螺线管与磁铁下端为同名磁极，故应相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，则螺线管的磁性增强，故对磁铁的作用力增强，故此时悬挂的小磁铁的向上运动，即弹簧长度应变短．故选B ．二、填空题（共7小题，每小题3分，满分21分）8．常用的温度计是根据液体的 热胀冷缩 原理制成的，如图1所示是温度计的一段截面图，读数是 ﹣3 ℃，如图2所示是某物质的熔化图象，由此判断该物质是 晶体 （选填“晶体”或“非晶体”）【考点】液体温度计的构造与工作原理；晶体和非晶体的区别．【分析】（1）液体温度计是根据液体热胀冷缩的性质工作的；温度计的读数：首先确定零上还是零下，确定每一个大格和每一个小格各代表的示数，从小数字读向大数字；（2）从图象中辨别晶体与非晶体主要看这种物质是否有一定的熔点，即有一段时间这种物质吸热，但温度不升高，而此时就是这种物质熔化的过程．【解答】解：（1）实验室常用的温度计是液体温度计，液体温度计是根据液体热胀冷缩的规律制成的；由图知：零刻度在液柱的上方，所以是零下，每一个大格代表10℃，每一个小格代表1℃，该温度计的分度值是1℃，示数是﹣3℃；（2）读图可知，在熔化图象中物质的温度升高到48℃时，吸热但温度不再升高，说明此时物质达到了熔点，正在熔化，因此这种物质属于晶体．故答案为：热胀冷缩；﹣3；晶体．9．请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精汽化时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的液化遇冷液化形成的小水珠所致，在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随气压减小而降低．【考点】汽化及汽化吸热的特点；沸点及沸点与气压的关系；液化及液化现象．【分析】①物质由液态变成气态的过程叫汽化，是吸热过程，包括蒸发和沸腾两种方式；②物质由气态变成液态的过程叫液化，是放热过程；③液体的沸点与气压有关，气压越大沸点越高；大气压强随海拔高度的增加而减小．【解答】解：皮肤上擦上酒精后，酒精迅速汽化由液态变成气态，同时吸收热量，所以感觉凉快；冰棒温度很低，周围空气中温度较高的水蒸气在冰棒周围液化成为小水滴，就是我们看到的“白气”；大气压强随海拔高度的增加而减小，海拔较高的地方气压小一些；水的沸点随气压的降低而降低，所以在海拔高的地方烧开水不到100℃就已沸腾．故答案为：汽化；液化；气压．10．广播电台的发射线路靠近迅速变化的交变电流向外发射电磁波，交变电流在每秒内周期性变化1次发射的电磁波频率为1Hz，若某电台节目发射频率为88.2MHz，说明发射线路中的交变电流每秒钟周期性变化为8.82×107次，收音机通过接收电磁波来工作，手机通过接收和发射电磁波来实现远距离通话（后两空选填“发射”、“接收”或“发射和接收”）【考点】交流电；无线电广播的发射和接收；移动通信．【分析】（1）频率是指物体在1s内振动的次数；（2）广播、电视和移动通信是利用电磁波传递信息的；（3）手机既是无线电发射台，又是无线电接收台．【解答】解：交变电流在每秒内周期性变化1次发射的电磁波频率为1Hz，电台节目发射频率为88.2MHz，即8.82×107Hz，说明发射线路中的交变电流每秒钟周期性变化为8.82×107Hz；广播、电视和移动通信是利用电磁波传递信息的，即收音机通过接收电磁波来工作，手机通过接收和发射电磁波来实现远距离通话的．故答案为：8.82×107；接收；接收和发射．11．如图所示，图A、B、C、D是四冲程汽油机的功工作示意图，图E、F是演示实验的示意图，C图是做功冲程，与它原理相同的是F图所示的演示实验，汽油机的工作示意图中机械能转化为内能的冲程是B图（后两空选填字母）【考点】内燃机的四个冲程．【分析】（1）判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程．（2）改变物体内能的方式有热传递和做功两种．做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化．对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低．【解答】解：（1）A图中，进气门开启，活塞下行，气体流入汽缸，是吸气冲程；B图中，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，此冲程将机械能转化为内能；C图中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，此冲程将内能转化为机械能；D图中，排气门开启，活塞上行，气体流出汽缸，是排气冲程；（2）E图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧．是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；F图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能；汽油机的做功冲程中将内能转化为机械能，因此与做功冲程原理相同的是F 实验．故答案为：做功；F；B．12．质量为0.5kg的塑料桶装满水后总质量为10kg，小明将其从地面匀速搬到高度为1m的桌面上，在竖直向上搬水的过程中所做的总功是100J，有用功是95J，机械效率是95%．（g=10N/kg）【考点】机械效率的计算；有用功和额外功．【分析】在竖直向上搬水的过程中所做的总功即为克服桶和水的重力之和所做的功，根据W=Gh=mgh求出其大小，水和桶的总质量减去桶的质量即为水的质量，有用功为克服水的重力所做的功，根据η=×100%求出机械效率．【解答】解：在竖直向上搬水的过程中所做的总功：W总=G总h=m总gh=10kg×10N/kg×1m=100J，水桶中水的质量：m水=m总﹣m桶=10kg﹣0.5kg=9.5kg，有用功：W有=G水h=m水gh=9.5kg×10N/kg×1m=95J，机械效率：η=×100%=×100%=95%．故答案为：100；95；95%．13．如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡（杠杆自重、挂盘和细线的质量忽略不计），则杠杆左右两边的力臂之比为2：1，1个甲球和1个乙球的质量之比为3：1，甲球和乙球的密度之比为1：3．【考点】杠杆的应用；密度公式的应用．【分析】由图可知杠杆左右两边的力臂之比，根据杠杆平衡条件，利用密度的公式列出等式，再进行整理，即可得出两种球的质量和密度关系．【解答】解：设杠杆的一个小格为L，由图可知，杠杆的左边的力臂为4L，右边的力臂为2L，则杠杆左右两边的力臂之比为=2：1；根据ρ=和杠杆平衡条件可得，（2ρ甲V+ρ乙V）×4L=（ρ甲V+3ρ乙V）×2L，3ρ甲V=ρ乙V，即1个甲球和1个乙球的质量之比为：3：1；ρ甲：ρ乙=1：3．故答案为：2：1；3：1；1：3．14．如图所示是电阻甲和乙的I﹣U图象，由图可知：电阻乙的阻值为6Ω，若将电阻甲和乙并联后接在电压为6V的电源两端时，则干路的总电阻为3.75Ω，总功率为9.6W．【考点】欧姆定律的应用；电功率的计算．【分析】首先根据图象得出两电路元件在3V 时的电流，然后根据欧姆定律求出电阻甲和乙的阻值；若将电阻甲和乙并联后接在电压为6V 的电源两端时，根据并联电路的电阻特点求出总电阻，然后P=求出．【解答】解：（1）由图象可知，当甲、乙两个电阻的电路为3V 时，通过甲的电流为0.3A ，通过乙的电流为0.5A ．由I=得：R 甲===10Ω；R 乙===6Ω； （2）若将电阻甲和乙并联后接在电压为6V 的电源两端时，则总电阻R===3.75Ω；总功率P===9.6W ．故答案为：6；3.75；9.6．三、解答题（共9小题，满分58分）15．（1）如图1所示，可以利用不同的光学元件来改变入射光线OA 的传播方向，请在图中分别画出两种合适的光学元件（只要求画出光学元件大致位置的示意图，但须与光学规律相符）（2）用如图2舒适的滑轮组提升重物，用笔画线代替绳子画出最省力的绳子绕法．（3）如图3所示，物体静止在斜面上，请画出物体所受到的重力G ，摩擦力f 和物体对斜面的压力F 的示意图．【考点】作光的反射光路图；力的示意图；滑轮组的设计与组装；透镜的光路图．【分析】（1）解答此题可从平面镜对光线的反射和凸透镜对光线的会聚作用上进行分析．光的反射要注意反射角和入射角相等；凸透镜、凹透镜要注意画出主光轴．（2）滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮．通过比较提升物体绳子条数的多少确定最省力的绕法．（3）力的示意图：用一个带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向．【解答】解：（1）添加一个平面镜，需要先画出法线，根据反射角等于入射角，所以法线是两光线夹角的角平分线．再根据法线和平面镜垂直画出平面镜．根据凸透镜对光线的会聚作用，入射光线看做是平行于主光轴的一条光线，据此画出主光轴，出射光线就是交于焦点的光线，据此画出凸透镜．（2）如图，由3段绳子承担物重，是最省力的绕绳方法．如图所示：（3）过物体重心作竖直向下的力，即重力，过物体的重心作沿斜面向上的力，即摩擦力；物体对斜面的压力的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如下图：16．（1）用天平测量物体的质量时，砝码与游码的读数如图1所示，则物体的质量是31.2g，如图2所示，物体的长度为 2.90cm．（2）某家庭电能表如图3所示，若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为0.02kW•h，空调的电功率是1200W．（3）图4所示，电流表的示数是0.24A，电压表的示数是12.5V．【考点】质量的测量与天平；长度的测量；电流表的读数方法；电压表的读数方法；电能表参数的理解与电能的求法；电功率的计算．【分析】（1）天平读数时是砝码质量和游码示数的和；刻度尺读数时注意分度值和零刻线；（2）3000r/（kW•h）所表示的物理意义：电路中每消耗1kW•h的电能，电能表的转盘转3000r；因此计算出当电能表的转数为60转时消耗的电能，又知道工作时间，根据公式P=即可求出电功率．（3）电流表和电压表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．【解答】解：（1）砝码质量为30g，标尺的分度值为0.2g，游码位置在1g后的第1个格，即1.2g，所以物体质量为20g+10g+1.2g=31.2g．刻度尺的分度值为1mm，从1.00cm处量起，末端刻度到3.90cm，所以物体长度为3.90cm﹣1.00cm=2.90cm．（2）电能表的转盘转60r消耗的电能为：W==0.02kW•h=72000J，则空调的功率是：P===1200W．（3）电流表的使用量程是0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，则电流表的示数是0.24A．电压表的使用量程是0～15V，每一个大格代表5V，每一个小格代表0.5V，则电压表的示数是12.5V．故答案为：（1）31.2；2.90；（2）0.02；1200；（3）0.24；12.5．17．在“探究平面镜成像特点”的实验中，如图1所示．（1）现有厚度分别为5mm和2mm的两块玻璃板，应选择2mm厚的玻璃板做实验，目的是防止厚玻璃板出现两个像，影响到实验效果．（2）用玻璃板代替平面镜的原因是便于观察和确定像的位置，便于研究平面镜的成像特点．（3）若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是20cm，用光屏在玻璃板后面无论如何移动，在光屏上都不能（选填“能”或“不能”）成像，说明平面镜所成的是虚像．（4）如图2甲所示是从平面镜中看到墙上的时钟的像，请在乙图上画出时钟的实际时间．【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】（1）从厚玻璃板的两个面都可以当作反射面，会出现两个像这一角度去分析此题．（2）选玻璃板是为了准确确定像的位置，便于比较像与物的大小，达到理想的实验效果．（3）平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．实像能承接在光屏上，虚像不能承接到光屏上．（4）根据镜面对称的性质，在平面镜中的钟面上的时针、分针的位置和实物应关于过12时、6时的直线成轴对称．【解答】解：（1）透明的玻璃板，可以观察到玻璃板的另一侧；因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的．（2）因为玻璃板既能让光透过也可以反射光，容易确定像的位置，而平面镜是不透明的，无法确定像的位置，所以选用玻璃板；（3）若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与玻璃板的距离为2×5cm=10cm，像与玻璃板的距离为10cm，则它与像的距离为10cm+10cm=20cm；因为平面镜成虚像，光屏不能承接虚像，所以用光屏在玻璃板后面无论如何移动，在光屏上都不能成像．（4）根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称．所以图中表盘数字的顺序与实际顺序左右相反，时针指向10和11之间，分针指向7，实际时间为10：35．如下图所示：故答案为：（1）2；（2）便于观察和确定像的位置；（3）20；不能；虚；（4）见上图．18．如图1所示，图A、B、C、D、E是“探究浮力大小跟排开液体所受重力的关系”实验的五个步骤．（1）B、D两步骤可计算处圆柱体物块浸没在水中时受到的浮力F浮=1.2N N．A、E两步骤可得出物块排开水所受的重力G排，比较F浮与G排，可以得到浮力的大小跟物块排开水所受重力的关系．（2）如图2所示是圆柱体物块从水面缓慢浸入水中时，根据实验数据描绘出弹簧测力计事实F随物块浸入深度h变化的关系图象，分析图象可得：当物块没有浸没之前，h增大时，弹簧测力计示数变小（选填“变大”、“变小”或“不变”），当h=4cm时，物块所受的浮力为0.8N，浸没后，h继续增大时，弹簧测力计示数为3N，该圆柱体物块的高度是6cm．【考点】探究浮力大小的实验；阿基米德原理．【分析】（1）根据称重法，F浮=G﹣F示，可计算圆柱体物块浸没在水中时受到的浮力；物块排开水所受的重力G排等于桶和排开水的总重减去空桶的重；（2）2图中，横坐标表示圆柱体水中所处的深度，纵坐标表示弹簧测力计的示数，斜线表示弹簧测力计的示数减小，受到的浮力增大；根据称重法求h=4cm时物块所受的浮力；水平线表示弹簧测力计的示数不变，则物体受到的浮力不变；圆柱体刚好浸没时的深度即为圆柱体的高；【解答】解：（1）由图B知，物体的重力G=4.2N，由图D知，物体浸没在水中弹簧测力计的示数F示=3N，圆柱体物块浸没在水中时受到的浮力F浮=G﹣F示=4.2N﹣3N=1.2N，所以，BD两步骤可计算处圆柱体物块浸没在水中时受到的浮力F浮=1.2N；物块排开水所受的重力G排等于桶和排开水的总重减去空桶的重，AE两步骤可得出物块排开水所受的重力G排；（2）由2图知，物体没有浸没前，即圆柱体的深度小于6cm时，弹簧测力计的示数变小，当h=4cm时，弹簧测力计的示数为3.4N，物体受到浮力F′浮=G﹣F′示=4.2N﹣3.4N=0.8N；圆柱体的深度在6cm﹣10cm时，即物体浸没后，随深度的增加，弹簧测力计的示数保持3N不变；当圆柱体深度为6cm时，圆柱体刚好浸没在水中，所以，圆柱体的高度为6cm．故答案为：（1）B、D；1.2；A、E；（2）变小；0.8；3；6．19．小明骑车在某段平直的水平路面上由静止开始运动，共用时12s，小明重450N，自行车重250N，轮子与地面的总接触面积是2×10﹣3m2，图1是速度V随时间t变化的关系图象，小明在t=7s时刚好到达这段路程的中点，图2是动力F随时间t变化的关系图象．（1）请问小明骑自行车在水平地面行驶时，对地面的压强为多大？（2）在7﹣12s内，自行车所受的摩擦阻力是多少？自行车克服摩擦阻力做了多少功？此时功率是多少？（3）自行车在0﹣7s内的平均速度是多少？（保留小数点后两位）【考点】压强的大小及其计算；变速运动与平均速度；功的计算；功率的计算．【分析】（1）小明骑自行车在水平地面行驶时，对地面的压力等于小明与自行车的重力之和，又知轮子与地面的总接触面积，利用p=计算压强大小；（2）观察速度﹣时间图象，电动自行车在0～7s速度越来越快，7～12s，速度不再变化；观察牵引力﹣时间图象，在7～12s牵引力大小不变，由于电动车匀速运动，牵引力等于摩擦力，求出摩擦力的大小；根据v=求出7～12s内行驶的路程，利用W=fs可求得电动车克服摩擦力做了多少功，再利用P=求解功率；（3）求出0﹣7s通过的路程，利用v=计算平均速度．【解答】解：（1）小明骑自行车在水平地面行驶时，对地面的压力：F=G总=G小明+G车=450N+250N=700N，对地面的压强：p===3.5×105Pa；（2）由速度﹣时间图象可知，自行车在7～12s做匀速直线运动，速度v=6m/s，由牵引力﹣时间图象可知，在7～12s牵引力大小F=30N，所以摩擦力：f=F=30N；根据v=可得，7～12s内行驶的路程：s=vt=6m/s×5s=30m，自行车克服摩擦力做功：W=fs=30N×30m=900J，此时功率为：P===180W；（3）7～12s内行驶的路程：s=30m，小明在t=7s时刚好到达这段路程的中点，所以，0﹣7s通过的路程s′=s=30m，自行车在0﹣7s内的平均速度：v′==≈4.29m/s．答：（1）请问小明骑自行车在水平地面行驶时，对地面的压强为 3.5×105Pa；（2）在7﹣12s内，自行车所受的摩擦阻力是30N；自行车克服摩擦阻力做功900J；此时功率是180W；（3）自行车在0﹣7s内的平均速度是4.29m/s．20．如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000w和400w 两档功率，档位可自动调节，其工作过程是：按下开关，自动选择1000w档将汤煮至100℃，然后自动跳至400w档进行保温慢炖，设汤的初温为20℃，质量为3kg，汤的比热容为4.0×103J/（kg•℃）．求：（1）若电炖锅将汤从初温加热至100℃耗时20min，在此过程中汤吸收的热量是多少？电炖锅的效率是多少？（2）R1的阻值是多少？。

广东省广州市2016年中考物理试卷第一部分（共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1.历史上把图1示意的长度定为1英寸。

1英寸约为A.2.5kmB.2.5mC.2.5dmD.2.5cm【答案】D【解析】此题较简单，考察学生对图景的认识和长度的理解，手指的拇指一节指头长以厘米为长度单位，约为2.5cm，故选D2.琴弦H比琴弦L每秒振动次数多，推断此时H比L发出的声音A．音调高 B.音调低 C.响度大 D.响度小【答案】A【解析】此题考察音调和振动频率之间的关系，振动次数越多，就是频率越快，那么音调就越高，故选A3.上层的粒子由下层的粒子构成，小列选项中正确描述物质结构的是【答案】A【解析】此题较简单，考察学生对物质结构的构成认识，原子可以分为原子核和核外电子，所以选A4.使用蓝牙耳机接听手机来电，信号传输示意图如图2，蓝牙通信的电磁波A.是蓝光B.波长比手机通信的电磁波短C.在真空中传播速度为340m/sD.在真空中传播速度比手机通信的电磁波小【答案】B【解析】该题考察的是电磁波的性质问题，属于简单题。

根据图2 可知，蓝牙通讯属于无线电波，并不是可见光，所以先排除A 选项。

然后根据电磁波的性质可知，电磁波在真空中的传播速度均为光速，所以可排除C、D。

而B 是根据c=λ f 可知，波长与频率成反比，由于蓝牙通讯的频率比手机通讯的高，所以波长就短，所以正确答案选B5.图3所示，电源两端电压恒定。

闭合开关，灯泡L1比灯泡L2亮，则A.L1的电阻比L2大B.L1两端的电压比L2大C.若L1灯丝烧断，L2两端电压不变D.若L2灯丝烧断，通过L1的电流变大【答案】C【解析】该题考察学生对并联电路规律的掌握，难度中等。

由题可知，灯泡L1比灯泡L2亮，说明灯泡L1的实际功率比灯泡L2的实际功率大，且该电路是并联电路，因此两个灯泡两端的电压U相等，根据公式2UPR=可得，所以R1＜R2，故A选项错误；根据并联电路电压和电流的特点可知，灯泡L1两端的电压和灯泡L2两端的电压相等且都等于电源两端的电压，所以B选项错误；在并联电路中，一个支路不会影响另外一个支路，所以灯泡L1灯丝烧断时，L2仍能正常工作，它两端电压仍是电源电压，因此电压不变，故C选项正确；在并联电路中，一个支路不会影响另外一个支路，所以灯泡L2灯丝烧断时，L1两端电压不变，根据UIR=得，电压和电阻不变，所以通过L1的电流不变.所以D选项错误6、图4所示，无风条件下卡通造型铝箔气球两次均向带电棒靠近但未接触，气球A.不带电B.带正电C.带负电D.带电情况无法判断【答案】A【解析】此题考察了学生对电荷性质跟带电体特点的掌握。

物理试卷 第1页（共30页） 物理试卷 第2页（共30页）绝密★启用前广东省广州市2016年初中毕业生学业考试物 理本试卷分第一部分(选择题)和第二部分(非选择题)两部分。

满分100分,考试时间80分钟。

第一部分(选择题 共36分)一、选择题(本题共12小题,每小题3分,共36分。

每小题给出的四个选项中,只有一项最符合题意)1.历史上把如图示意的长度定为1英寸。

1英寸约为()A .2.5 kmB .2.5 mC .2.5 dmD .2.5 cm 2.琴弦H 比琴弦L 每秒内振动次数多,推断此时H 比L 发出的声音 ( ) A .音调高 B .音调低 C .响度大 D .响度小 3.上层的粒子由下层的粒子构成,下列选项中正确描述物质结构的是()ABCD4.使用蓝牙耳机接听手机来电,信号传输示意图如图所示。

蓝牙通信的电磁波 ()A .是蓝光B .波长比手机通信的电磁波短C .在真空中传播速度为340 m /sD .在真空中传播速度比手机通信的电磁波小 5.如图所示,电源两端电压恒定。

闭合开关,灯泡L 1比灯泡L 2亮,则 ( ) A .L 1的电阻比L 2的大 B .L 1两端电压比L 2大C .若L 1灯丝烧断,L 2两端电压不变D .若L 2灯丝烧断,通过L 1电流变大6.如图所示,无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触,气球()A .不带电B .带正电C .带负电D .带电情况无法判断 7.下列说法正确的是( )A .内燃机是利用电能做功的机械B .内燃机在做功冲程把内能转化为机械能C .内燃机在压缩冲程把内能转化为机械能D .随着技术的进步,内燃机的效率达到100％8.将杯中的液态氮(沸点为196 ℃)倒入盛有奶浆的碗制作冰淇淋。

观察到杯中液态氮沸腾,杯外壁出现白霜,则( )A .杯中液态氮放热毕业学校_____________ 姓名________________ 考生号________________________________ ___________-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------物理试卷 第3页（共30页） 物理试卷 第4页（共30页）B .杯中液态氮温度不断上升C .杯中液态氮不断吸热,温度保持196 ℃D .白霜是空气中水蒸气液化形成的如图所示,水平地面O 点两侧粗糙程度不同,物体一直受到沿水平方向3 N 的力F 。

2016年广州市初中毕业生学业考试一、选择题（共11小题，每小题3分，满分30分）（3分）（2016•广州）历史上把如图示意的长度定为1英寸，1英寸约为（）1．A．2.5km B．2.5m C．2.5dm D．2.5cm2．（3分）（2016•广州）琴弦H比琴弦L每秒内振动次数多，推断此时H比L 发出的声音（）A．音调高B．音调低C．响度大D．响度小3．（3分）（2016•广州）上层的粒子由下层的粒子构成，下列选项中正确描述物质结构的是（）A．B．C．D．4．（3分）（2016•广州）使用蓝牙耳机接听手机来电，信号传输示意图如图，蓝牙通信的电磁波（）A．是蓝光B．波长比手机通信的电磁波短C．在真空中传播速度为340m/sD．在真空中传播速度比手机通信的电磁波小5．（3分）（2016•广州）如图所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2亮，则（）A．L1的电阻比L2的大B．L1两端电压比L2大C．若L1灯丝烧断，L2两端电压不变D．若L2灯丝烧断，通过L1电流变大6．（3分）（2016•广州）如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，气球（）A．不带电B．带正电C．带负电D．带电情况无法判断7．（3分）（2016•广州）下列说法正确的是（）A．内燃机是利用电能做功的机械B．内燃机在做功冲程把内能转化为机械能C．内燃机在压缩冲程把内能转化为机械能D．随着技术的进步，内燃机的效率能达到100%8．（3分）（2016•广州）将杯中的液态氮（沸点为﹣196℃）倒入盛有奶浆的碗制作冰淇淋，观察到杯中液态氮沸腾，杯外壁出现白霜，则（）A．杯中液态氮放热B．杯中液态氮温度不断上升C．杯中液态氮不断吸热，温度保持﹣196℃D．白霜是空气中水蒸气液化形成的（2016•广州）如图所示，水平地面O点两侧粗糙程度不同，物体一直受到沿水平方向3N的力F，物体经过M点开始计时，每经过相同时间，用虚线框记录物体物体的位置，物体在MO段做匀速直线运动，完成9、10题．9．（3分）物体在（）A．OQ段做匀速直线运动B．MN段的速度大于OP段的C．MN段受到的摩擦力为3N D．OQ段受到摩擦力大小等于F10．（3分）F在MN、OP段做功分别为W M N、W O P，功率分别为P M N、P O P，则（）A．W M N＜W O P B．W M N＞W O P C．P M N＞P O P D．P M N＜P O P11．（3分）（2016•广州）如图1所示，静止时U型管两液面相平，下列选项包含图2中所有合理情形的是（）A．乙、丁B．甲、丙C．乙、丙D．甲、丁12．（3分）（2016•广州）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同二、填空、作图题（共7小题，满分0分）13．（2016•广州）（1）如图1所示，光源Q发出的一束光经平面镜反射在墙上显示出一个光点；①画出光源Q在平面镜中的像．②画出镜面反射的光线并标出墙上光点的位置．（2）①画出图2中两条入射光线经凸透镜后的光线．②与物比较，物体MN经凸透镜成（选填“放大”、“缩小”）（选填“正立”、“倒立”）的像．14．（2016•广州）利用材料A制造强力磁铁．（1）加热材料A，温度一直低于其熔点，一段时间后，A质量不变、体积减小，此过程中，A处于（选填“固态”、“液态”、“固液混合态”），依据公式，A的密度（选填“增大”、“减小”、“不变”）．（2）如图1所示，A的每个原子都有N、S极，相当于磁性很弱的“小磁铁”，“小磁铁”杂乱无章排列时，A对外不显磁性，当“小磁铁”按图2所示同向排列时，A具有磁性（如图3），强力磁铁不耐高温，高温加热会使磁性消失，从分子热运动的角度解释为什么高温会让强力磁铁磁性消失，．15．（2016•广州）如图所示，不计质量的硬杆处于水平静止状态．（1）O为支点，画出F A的力臂L A．（2）撤去F A，在B点施加力F B，硬杆仍可保持水平静止状态，若F B大小等于F A，则F B的力臂L B L A（选填“＞”、“＜”、“=”）．16．（2016•广州）如图1中玩具猩猩手中的香蕉以相同大小的速度转动如图2所示，香蕉（看成点）从最高位置1转到最低位置2的过程中，其动能、重力势能、机械能．（选填“增大”、“不变”、“减小”）17．（2016•广州）拆开图1中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（符号“”）各一个及连接导线，闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮．（1）在方框内画出玩具的电路图．（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，电动机转动（选填“不”、“顺时针”、“逆时针”），LED （选填“亮”、“不亮”）．18．（2016•广州）对某汽车做测试，只调整轮胎气压，测得单个轮胎数据在表中．表（每次单个轮胎对地压力不变）次数 1 2 3轮胎气压/×105Pa 4.68.110.5地面的受力面积/×10﹣2m23.63.2.4对地压强/×105Pa 5.6.7.5（1）根据公式，单个轮胎对地压力为N．（2）根据表，要减小空车停在水平路面时的对地压强，可行方法是．19．（2016•广州）被细绳拴着的小球在水平面绕O点做圆周运动，轨迹图如图中虚线所示，不计阻力，某时刻细绳断，小球速度为v，过一段时间小球出现在P点，速度为v′（如图）．v v′（选填“＞”、“=”、“＜”）．作图找出细绳断时小球的位置，用点在轨迹图上表示．三、解析题（共2小题，满分18分）20．（9分）（2016•广州）如图所示，质量为3×104kg的鲸静止在海里，g取10N/kg．海水密度不变．（1）在方框内画出此时鲸的受力示意图（以点代替鱼鲸）．（2）求此时鲸受到的浮力大小．（3）鲸在下潜过程中，海水的压力会让鲸的胸腔塌陷，使鲸体积逐渐变小，分析鲸在下潜过程中所受浮力的变化．21．（9分）（2016•广州）如图1所示，闭合开关，改变R1阻值，在表中记下几组电流表、电压表的读数．如图2已作出R2的U﹣I图线．电流/A 0.10.30.40.5电压/V 2.51.51.0.5（1）求R2的阻值．（2）根据表中数据在图2中描点并连线．（3）电流表示数为0.2A时，电压U D E= 、电压U E F= ．（4）电流表示数为0.4A时，电压U D F= ，求50s内R1、R2消耗的总电能．四、实验、探究题：（共3个小题，共21分）22．（7分）（2016•广州）（1）小明按图1连接实物、接通电路，电流表有示数，电压表示数为0.5V，当移动滑动变阻器滑片时，电压表示数不变，检查发现只有滑动变阻器接线出错，该错误是．（2）按图1在图2中正确连接实物．（3）正确连接后，小灯泡刚好发光时电压表、电流表的示数如图3所示，完成下表．小灯泡的实验数据发光情况刚发光较亮很亮U/V 2.00 3.00I/A 0.30 0.38P/W 0.60 1.14R/Ω 6.67 7.89（4）根据表中，归纳小灯泡电阻变化的规律．．23．（7分）（2016•广州）（1）如图1所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？（2）科学家猜测，A地海龟在春季是利用地磁场（如图1）向南返回出生地，以下为相关研究．①春季A地某屏蔽磁场的实验室，无磁场环境下海龟无固定游向，把海龟置于模拟地磁场中（用图2简化示意），图中1为磁体N极，2为磁体极，按科学家猜测，海龟应向游动（选填“左”、“右”）．②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小移动方向，发现，现象符合猜测．24．（7分）（2016•广州）（1）图中测力计示数为N．（2）小明猜测：“图中滑轮组提升的物体越轻，机械效率越高”．设计实验检验其猜测，并填写实验报告．①实验目的：．②实验步骤（若需要可补充器材）：．③滑轮组的机械效率（用所测出的物理量表达）：．2016年广东省广州市中考物理试卷参考答案与试题解析1.D 【解答】解：由图知，大拇指第一节骨骼的长度为1英寸，其长度与一枚一元硬币的直径差不多，而一元硬币的直径在2.5cm左右，所以1英寸约为2.5cm=0.25dm=0.025m=2.5×10﹣5km．故选D．2.A 【解答】解：频率决定声音的音调．频率来描述物体振动的快慢，琴弦H比琴弦L每秒内振动次数多，说明其频率高，则此时H比L发出的声音的音调高．故选A．3A 【解答】解：原子由位于中心的原子核和核外电子组成．故A正确；原子核又是由带正电的质子和不带电的中子组成．故B、C错误；分子是由原子组成的，原子由位于中心的原子核和核外电子组成．故D错误．故选A．4．B【解答】解：蓝牙通讯的是电磁波，不是光信号；故A错误；蓝牙通讯比手机通讯的电磁波频率高，所以波长短；故B正确；电磁波在真空中的传播速度约为3×108m/s，不是340m/s，故C错误；蓝牙通讯和手机通讯使用的都是电磁波，在真空中传播速度相同；故D错误．故选：B．5．A【解答】解：由图可知，两只灯泡并联，两灯泡电压相等；故B错误；由P实=UI可知，U1=U2，P实1＞P实2，所以I1＞I2，即通过L1的电流大，由I=可得R=，则L1的电阻比L2的小，故A错误．因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若L1灯丝烧断，L2两端电压不变，通过L1电流不变，故C正确，D错误．故选C．6．A【解答】解：如图，两次用带有不同电荷的带电棒靠近卡通造型的铝箔气球，均发生了相互吸引，根据异种电荷相互吸引和带电体能吸引轻小物体的性质可知，气球不可能两次带不同电荷，因此，气球一定不带电．故选A．7．B【解答】内燃机是利用内能来做功的机器，故A错误；做功冲程高温高压燃气推动活塞向下运动，将内能转化为机械能，故B正确；压缩冲程活塞向上运动，压缩气体对气体做功，将机械能转化为内能，故C 错误；内燃机机在工作时，废气会带走一部分热量、燃料不可能完全燃烧、克服部件之间的摩擦会消耗能量等，所以热机的效率不可能达到100%，故D错误．故选：B．8．B【解答】液态氮的沸点为﹣196℃，在常温下立即沸腾，此时会吸收热量．此选项错误；液态氮的沸点为﹣196℃，沸腾过程中液态氮迅速成为气体，吸收热量温度保持不变．C选项正确、B选项错误；液态氮沸腾过程中吸收大量的热，使奶浆和杯子的温度极速降低，空气中的水蒸气遇到温度很低的杯子，在其表面凝华形成霜．此选项错误．故选B．9.C【解答】解：由图可知，物体在OQ段，在相同的时间内通过的路程不相等，所以，OQ段不是做匀速直线运动；故A错误；由图可知，在相同的时间内，物体在MN段通过的路程小于在OP段通过的路程，所以MN段的速度小于OP段的路程．故B错误；物体在MO段做匀速直线运动，摩擦力与拉力是一对平衡力，大小相等，所以MN段受到的摩擦力为3N．故C正确；由A知，物体在OQ段不是做匀速直线运动，受力不平衡，所以OQ段受到摩擦力大小不等于F，故D错误．故选C．10．D【解答】（1）由图可知，OP段和MN段的路程都为s=3m，拉力都是F=3N，由W=Fs可得做的功W M N=W O P=3N×3m=9J，故AB都错；（2）设OP段用的时间t O P=t，则MN段有的时间t M N=2t，所以t M N＞t O P，故做的功相同，由P=可知，P M N＜P O P，故C错、D正确．故选D．11．B【解答】甲图：气流从U型管右边上方吹过，此时右边上方空气流速大，压强小，而左边压强不变，所以在左右两边压强差的作用下，右边液面升高，故图示合理；乙图：气流从U型管左边上方吹过，此时左边上方空气流速大，压强小，而右边压强不变，所以在左右两边压强差的作用下，左边液面应该升高，而图中右边液面升高，故图示不合理；丙图：向U型管左边充气，其左边液面上方的大气压变大，而右边液面上方的大气压不变，左边的大气压大于右边的大气压，右边的液面上升，故图示合理；丁图：向U型管左边抽气，其左边液面上方的大气压变小，而右边液面上方的大气压不变，左边的大气压小于右边的大气压，左边的液面应该上升，而图中右边的液面升高，故图示不合理；综上分析可知，甲、丙两图合理，乙、丁两图不合理．故选B．12．【解答】由图知：温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“40”在“30”的上方，液柱最高处在两者之间，所以显示的温度高于0℃，为37℃，故A错误；实验中，用不同加热器加热，相同时间内，加热器放出的热量不同，所以相同时间内两杯水吸收的热量不同，故B错误；两杯中水的质量相同，根据△t=可知，吸收相同的热量，两杯水升高的温度相同，故C错误；根据图2可知，甲杯的水加热2min与乙杯的水加热3min升高的温度相同，根据Q=cm△t可知，两杯水的质量相同，所以吸收的热量相同，故D正确．故选D．13．（1）①②见解答图（2）①见解答图②放大；倒立【解答】（1）①作光源Q关于平面镜的对称点Q′，Q′即为光源Q在平面镜中的像；②过入射点垂直于镜面作出法线，然后根据反射角等于入射角做出反射光线，反射光线与墙面的交点M 即为墙上光点的位置．如图所示.（2）①平行于主光轴的光线经凸透镜折射后将过焦点．过光心的光线经凸透镜折射后传播方向不改变两条折射光线的交点即为像点M′．过点M′作主光轴的垂线，垂直为N′，则M′N′即为物体MN经凸透镜成的像，如图所示：②由图可知，2f＞u＞f，v＞2f，物体MN经凸透镜成放大、倒立的实像．14．（1）固态；ρ=；增大；（2）低温时，磁铁内的原子是同向排列的，对外显磁性；高温加热时，原子运动加快，原子排列杂乱无章，对外不显磁性．【解答】（1）加热材料A，由于温度低于其熔点，所以A处于固态；因为加热后质量不变，体积减小，根据公式ρ=知物体的密度增大；（2）低温时，磁铁内的原子是同向排列的，对外显磁性；高温加热时，原子运动加快，原子排列杂乱无章，对外不显磁性．15．（1）如图所示（2）=【解答】（1）首先沿力F的方向作出F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂，如下图所示：（2）在B点施加力F B，硬杆仍可保持水平静止状态，若F B=F A，根据杠杆平衡条件，可知，L B=L A．16．不变减小减小【解答】由题意可知，香蕉从最高位置1转到最低位置2的过程中，其质量不变，速度不变，所以动能不变；高度降低，所以重力势能减小；机械能等于动能和势能之和，所以机械能减小．17．（1）如图所示（2）逆时针不亮【解答】（1）进分析可知，电动机和LED并联，且开关位于干路，电路图如下图所示：（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，电动机反向转动，即逆时针转动；晶体二极管具有单向导电性，将电源正、负极反接时，该支路相当于断路，LED不亮．18．（1）p= 1.8×104（2）减小轮胎气压解：（1）根据p=可得，单个轮胎对地压力为：F=pS=5.0×105Pa×3.6×10﹣2m2=1.8×104N；（2）根据表中数据可知，轮胎气压越大，地面的受力面积越小；每次单个轮胎对地压力不变，根据p=可知，要减小空车停在水平路面时的对地压强，应增大受力面积，可行方法是减小轮胎气压．19． = 见解答图【解答】解：被细绳拴着的小球在水平面绕O点做圆周运动，由于不计阻力，某时刻细绳断时，小球由于具有惯性，将按照原来的速度在水平方向做匀速直线运动，所以过一段时间小球出现在P点的速度为v′等于v；做PN的反向延长线，与圆相交于点M，M即为细绳断时小球的位置．如图所示：．20（1）见解答图；（2）此时鲸受到的浮力为3×105N；（3）鲸在下潜过程中，海水的密度一定，但海水的压力会让鲸的胸腔塌陷，使鲸体积逐渐变小，即鲸鱼排开海水的体积变小，根据F浮=ρ液gV排可知，鲸在下潜过程中所受浮力变小．解：（1）（2）由图可知，鲸静止在海水中，处于悬浮状态，则鲸鱼受到的重力和浮力是一对平衡力，大小相等，即F浮=G=mg=3×104kg×10N/kg=3×105N，过鲸鱼的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F浮表示，如图所示：（3）鲸在下潜过程中，海水的密度一定，但海水的压力会让鲸的胸腔塌陷，使鲸体积逐渐变小，即鲸鱼排开海水的体积变小，根据F浮=ρ液gV排可知，鲸在下潜过程中所受浮力变小．21．（1）R2的阻值为2.5Ω；（2）如上图所示；（3）2.5V；0.5V；（4）2.0V；50s内R1、R2消耗的总电能为40J．【解答】解：（1）由R2的U﹣I图线可知，当U2=0.5V时，I2=0.2A，由I=可得，R2的阻值：R2===2.5Ω；（2）利用描点法做出图象，如下图所示：（3）由图象可知，电流表示数为0.2A时，电压U D E=2.0V、电压U E F=0.5V；（4）电流表示数为0.4A时，R1、R2两端的电压U1=U2=1.0V，因串联电路中总电压等于各分电压之和，所以，U D F=U1+U2=1.0V+1.0V=2.0V，50s内R1、R2消耗的总电能：W=UIt=2.0V×0.4A×50s=40J．22（1）滑动变阻器的下面两个接线柱连入了电路；（2）如右上图所示；（3）如下表所示：发光刚发光较亮很亮情况U/V 1.00 2.00 3.00I/A 0.20 0.30 0.38P/W 0.20 0.60 1.14R/Ω 5.00 6.67 7.89（4）灯泡两端的电压越高，灯越亮，灯泡的电阻越大．【解答】解：（1）当移动滑动变阻器滑片时，电压表示数不变，检查发现只有滑动变阻器接线出错，由于电压表示数只有0.5V，而电源电压为4.5V，所以该错误是：将滑动变阻器的下面两个接线柱连入了电路（滑动变阻器以最大阻值接入电路，其分得电压较大）；（2）由图3知，两表均选用小量程，滑动变阻器滑片左边部分连入电路，对照电路图连接实物图，如图所示；（3）两电表均选用小量程，电压表的分度值为0.1V，示数为1.00V；电流表的分度值为0.02A，示数为0.20A，此时小灯泡的功率：P=UI=1.0V×0.2A=0.20W，小灯泡的电阻：R==5.00Ω；（4）由表中数据可知：灯泡两端的电压越高，灯越亮，灯泡的电阻越大．故答案为：23．（1）C （2）①S 左②海龟出生地筑巢地点与地理的南方有一定夹角．【解答】解：（1）图中导线水平南北放置，水平向东运动时，不切割磁感线，所以不会产生感应电流，不符合题意；图中导线水平南北放置，竖直向上运动时，不切割磁感线，所以不会产生感应电流，不符合题意；图中导线水平东西放置，竖直向下运动时，切割磁感线，所以会产生感应电流，符合题意；图中导线水平东西放置，水平向北运动时，不切割磁感线，所以不会产生感应电流，不符合题意；故选C．（2）读图2可知，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的右端为N极，则左端，即图中的2为螺线管的S极；由于S极是指向地理的南极，海龟在春季是利用地磁场向南返回出生地，所以海龟会向左游动；由于地磁两极和地理两极不完全重合，存在磁偏角．因此，科学家发现，海龟出生地筑巢地点与地理的南方有一定夹角，这一现象符合最初的猜想．24．（1）1.2；（2）①探究滑轮组的机械效率与提升物体重力的关系；②a、在动滑轮挂钩上挂1个钩码，用弹簧测力计测出所挂钩码的重力，钩码的重力用G表示，绳子自由端所受拉力用F表示，绳子自由端移动的距离用s表示，钩码上升的高度用h表示；b、仍然用原滑轮组，保持装置不变，依次改变动滑轮上挂钩码的个数，仿照步骤a再做2次实验，记录各次的G、F、s、h的数值．c、用η==，计算出各次的机械效率，得出结论；③η=．【解答】解：（1）由图知，弹簧测力计的分度值是0.2N，所以测力计的示数是1.2N；（2）①根据小明的猜测，本实验的实验目的为：探究滑轮组的机械效率与提升物体重力的关系；②实验步骤：a、在动滑轮挂钩上挂1个钩码，用弹簧测力计测出所挂钩码的重力，钩码的重力用G表示，绳子自由端所受拉力用F表示，绳子自由端移动的距离用s 表示，钩码上升的高度用h表示；b、仍然用原滑轮组，保持装置不变，依次改变动滑轮上挂钩码的个数，仿照步骤a再做2次实验，记录各次的G、F、s、h的数值．c、用η==，计算出各次的机械效率，得出结论；③滑轮组的机械效率（用所测出的物理量表达）为：η=．。
