电磁辐射发射测试方法(一)

辐射发射(RE)1.辐射发射(RE)测试概述辐射发射（Radiated Emission）测试是测量EUT通过空间传播的辐射骚扰场强。

可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。

另外，家电和电动工具、AV产品的辅助设备有功率辐射发射的要求（称为骚扰功率）。

2. 辐射发射(RE)测试标准:a) 电场辐射：CISPR22/EN55022(信息技术产品），CISPR13/EN55013（音频类产品），CISPR11/EN55011（工科医），CISPR14-1，CISPR15/EN55015（灯具）；b) 磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；c) 骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。

3. 辐射发射(RE)测试方法：1) 辐射发射测试仪器和设备：a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；b) 磁场辐射：接收机、三环天线或单小环远天线；c) 骚扰功率：接收机、功率吸收钳。

接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。

2) 辐射发射测试场地布置：相同（因为辐射发射结果与产品布置的关系尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；b)磁场辐射：不同尺寸的三环天线对能够测试的EUT最大尺寸是有限制的，以2m直径的环形三环天线为例，长度小于1.6m的EUT能够放在三环天线中心测试；在CISPR11中，超过1.6m的电磁炉用0.6m直径的单环远天线在3m外测量，最低高度1m；c)骚扰功率：分台式与落地式，台式设备放在0.8m的非金属桌子上，离其他金属物体至少0.8m（通常是屏蔽室的金属内墙，这个距离要求在CISPR14-1中是至少0.4m）；落地式设备放在0.1m的非金属支撑上；被测线缆（LUT）布置在高0.8m、长6m的功率吸收钳导轨上，吸收钳套在线缆上，电流互感器端朝向被测设备。

精品文档(RE)辐射发射(RE)测试概述1.辐射发射通过空间传播的辐射骚扰场强。

可以分为磁场辐）测试是测量EUT 辐射发射（Radiated Emission产品的辅助设备有射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。

另外，家电和电动工具、AV 功率辐射发射的要求（称为骚扰功率）。

:测试标准2. 辐射发射(RE)（音频类产品），CISPR13/EN55013电场辐射：CISPR22/EN55022(信息技术产品），a)（灯具）；CISPR14-1，CISPR15/EN55015CISPR11/EN55011（工科医），（电磁炉）；的灯具），CISPR11b) 磁场辐射：CISPR15（工作电流频率超过100Hz（只对辅助设备）。

9kHz的一部分设备除外），CISPR13 c) 骚扰功率：CISPR14-1（工作频率不超过(RE)测试方法：3. 辐射发射辐射发射测试仪器和设备：1)以下一般用双以上）、电波暗室、天线（1G a) 电场辐射：接收机（1G以下）、频谱仪（1G1G以上喇叭天线）；锥和对数周期的组合或用宽带复合天线，磁场辐射：接收机、三环天线或单小环远天线；b) 骚扰功率：接收机、功率吸收钳。

c)CISPR16-1-3的要求，吸收钳遵循CISPR16-1-4接收机遵循CISPR16-1-1的要求，天线、场地遵循的要求。

辐射发射测试场地布置：2)精品文档．a)电场辐射：也是分台式与落地式，与传导发射相同（因为辐射发射结果与产品布置的关系尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；直径的环形三环EUT最大尺寸是有限制的，以2m b)磁场辐射：不同尺寸的三环天线对能够测试的的电磁炉用超过1.6m的EUT能够放在三环天线中心测试；在CISPR11中，天线为例，长度小于1.6m；直径的单环远天线在0.6m3m外测量，最低高度1m（通0.8m台式设备放在0.8m的非金属桌子上，离其他金属物体至少c) 骚扰功率：分台式与落地式，的非金中是至少0.4m）；落地式设备放在0.1m常是屏蔽室的金属内墙，这个距离要求在CISPR14-1的功率吸收钳导轨上，吸收钳套在线缆上，电流互0.8m、长6m属支撑上；被测线缆（LUT）布置在高感器端朝向被测设备。

十项电磁兼容测试方法电磁兼容测试是确保电子设备在各种电磁环境中能正常工作的重要环节。

以下是十项常见的电磁兼容测试方法：辐射发射测试：测量设备通过空间传播的电磁能量。

这通常涉及将设备放置在一个屏蔽室内，然后使用天线和接收机测量其辐射的电磁场强度。

传导发射测试：测量设备通过电源线或信号线传输的电磁能量。

这通常通过连接设备的电源线或信号线到接收机进行测量。

静电放电测试：模拟人体在接触设备时产生的静电放电。

测试时，使用静电枪对设备进行放电，并观察设备的性能是否受到影响。

辐射抗扰度测试：测量设备在受到外部辐射干扰时的性能。

通过将设备暴露在已知的电磁场中，并观察其性能是否下降来进行测试。

传导抗扰度测试：测量设备在受到通过电源线或信号线传输的干扰时的性能。

这通常通过注入干扰信号到设备的电源线或信号线，并观察其性能是否受到影响。

低频磁场抗扰度测试：使用低频磁场线圈产生固定频率固定能量的磁场，对产品各个面进行扫描，观察产品功能是否正常。

电压变化、电压波动和闪烁测试：测量设备在电源电压变化、波动或闪烁时的性能。

这可以模拟实际电网中的不稳定情况。

电快速瞬变脉冲群抗扰度测试：模拟电网上快速瞬变的脉冲群对设备的干扰，观察设备性能是否受到影响。

浪涌/雷击测试：模拟设备在遭受浪涌或雷击时的性能。

这通常通过注入高电压或高电流的浪涌信号到设备来进行测试。

磁场暴露测试：测量设备在强磁场环境中的性能。

这可以模拟设备在如MRI（磁共振成像）设备等强磁场源附近的工作情况。

这些测试方法对于确保设备的电磁兼容性至关重要，可以帮助制造商识别并解决潜在的电磁干扰问题，从而提高设备的可靠性和性能。

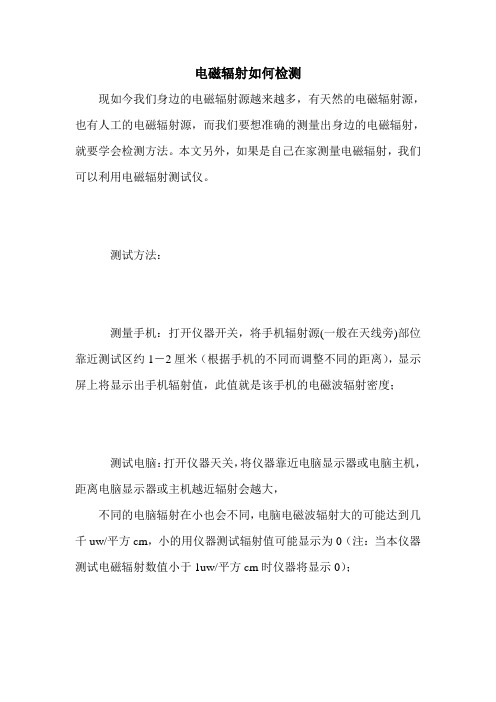

电磁辐射如何检测
现如今我们身边的电磁辐射源越来越多，有天然的电磁辐射源，也有人工的电磁辐射源，而我们要想准确的测量出身边的电磁辐射，就要学会检测方法。

本文另外，如果是自己在家测量电磁辐射，我们可以利用电磁辐射测试仪。

测试方法：
测量手机：打开仪器开关，将手机辐射源(一般在天线旁)部位靠近测试区约1－2厘米（根据手机的不同而调整不同的距离），显示屏上将显示出手机辐射值，此值就是该手机的电磁波辐射密度；
测试电脑：打开仪器天关，将仪器靠近电脑显示器或电脑主机，距离电脑显示器或主机越近辐射会越大，
不同的电脑辐射在小也会不同，电脑电磁波辐射大的可能达到几千uw/平方cm，小的用仪器测试辐射值可能显示为0（注：当本仪器测试电磁辐射数值小于1uw/平方cm时仪器将显示0）；
防辐射产品防辐射效果测试方法：
1.测试手机防辐射贴防辐射效果：先用电磁波辐射测试仪测试出手机的大约辐射数值（距离手机大约1－2厘米），将手机防辐射贴贴在手机上，在用电磁波辐射测试仪测试该手机的辐射（距离手机大约1－2厘米），两次测试的结果可以看出该防辐射产品是否能够防辐射;
2.测试防辐射服装的防辐射效果：先用电磁波辐射测试仪测试出电脑或其它辐射源，在把防辐射服装放在中间，此时如果防辐射服装防辐射，电磁波辐射测试仪显示的数值就会明显减小。

电磁干扰测试方法(一)电磁干扰测试方法概述电磁干扰测试是为了评估电子设备的电磁兼容性而进行的测试过程。

本文将详细介绍几种常见的电磁干扰测试方法。

1. 辐射发射测试•辐射发射测试是通过测量设备在发射过程中产生的电磁场强度来评估其辐射电磁干扰水平。

•常用的测试方法包括天线扫描测试、半球测量法和静态场强法。

天线扫描测试•该方法使用天线扫描设备对设备产生的电磁辐射进行测量。

•扫描天线在水平和垂直方向上依次扫描，记录辐射场强度值。

•通过分析数据，可以评估设备的辐射干扰水平。

半球测量法•该方法将待测设备放置在一个半球状的测试腔室中。

•在测试腔室的内壁上，均匀分布若干电磁探测器。

•测试时，记录每个探测器接收到的电磁辐射值，并进行分析。

静态场强法•该方法利用静态场强传感器测量设备产生的电磁辐射场强度。

•传感器放置在待测设备周围的指定位置。

•通过多次测量，得到统计数据，分析设备的辐射干扰情况。

2. 感应耦合测试•感应耦合测试是通过将待测设备与其他设备通过电磁感应耦合的方式，来评估其电磁干扰水平。

•常用的测试方法包括电缆辐射耦合法和电缆传导耦合法。

电缆辐射耦合法•该方法通过将待测设备与其他设备通过电缆连接，并检测电缆上的辐射电磁干扰信号。

•使用电磁探测器对电缆进行测量，并记录数据。

•通过分析数据，评估设备的辐射干扰水平。

电缆传导耦合法•该方法通过将待测设备与其他设备通过电缆连接，并检测电缆上的传导电磁干扰信号。

•使用电磁探测器对电缆进行测量，并记录数据。

•通过分析数据，评估设备的传导干扰水平。

3. 抗干扰能力测试•抗干扰能力测试是评估设备在受到电磁干扰时，其正常工作能力的测试。

•常用的测试方法包括抗射频干扰测试和抗电源干扰测试。

抗射频干扰测试•该方法通过将待测设备暴露在射频干扰源中，测试其正常工作能力。

•改变射频干扰源的功率和频率，记录设备的正常工作情况。

•通过分析数据，评估设备的抗射频干扰能力。

抗电源干扰测试•该方法通过将待测设备暴露在电源干扰源中，测试其正常工作能力。

电磁辐射检测方法文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]常规电磁辐射监测方法1.电磁辐射污染源监测方法1)环境条件应符合行业标准和仪器标准中规定的使用条件。

测量记录表应注明环境温度、相对湿度。

2)测量仪器可使用各向同性响应或有方向性电场探头或磁场探头的宽带辐射测量仪。

采用有方向性探头时，应在测量点调整探头方向以测出测量点最大辐射电平。

测量仪器工作频带应满足待测场要求，仪器应经计量标准定期鉴定。

3)测量时间在幅射体正常工作时间内进行测量，每个测点连续测5次，每次测量时间不应小于15秒，并读取稳定状态的最大值。

若测量读数起伏较大时，应适当延长测量时间。

4)测量位置测量位置取作业人员操作位置，距地面、1、三个部位。

辐射体各辅助设施（计算机房、供电室等）作业人员经常操作的位置，测量部位距地面—。

辐射体附近的固定哨位、值班位置等。

数据处理出每个测量部位平均场强值（若有几次读数）。

根据各操作位置的E值（H、P）按国家标准《电磁辐射防护规定》（GBd8702—88）或其它部委制定安全限值”作出分析评价。

2.环境电磁辐射测量方法1）测量条件气候条件：气候条件应符合待业标准和仪器标准中规定的使用条件。

测量记录表应注明环境温度相对湿度。

测量高度：离地面~2m高度。

也可根据不同目的，选择测量高度。

测量频率：电场强度测量值＞50 dBμV/m的频率作为测量频率。

测量时间：本测量时间为5：00~9：00，11：00~14：00，18：00~23：00城市环境电磁辐射的高峰期。

24小时昼夜测量，昼夜测量点不应少于10点。

测量间隔时间为1h，每次测量观察时间不应小于15s，若指针摆动过大，应适当延长观察时间。

2）布点方法典型辐射体环境测量布点对典型辐射体，比如某个电视发射塔周围环境实施监测时，则以辐射为中心，按间隔45°的八个方位为测量线，每条测量线上选取距场源分别30、50、100mm等不同距离定点测量，测量范围根据实际情况确定。

辐射发射(ＲE)1、辐射发射（RＥ)测试概述辐射发射（Raｄｉａted Ｅmissｉon)测试就是测量EＵT通过空间传播得辐射骚扰场强。

可以分为磁场辐射、电场辐射,前者针对灯具与电磁炉,后者则应用普遍。

另外,家电与电动工具、AV产品得辅助设备有功率辐射发射得要求(称为骚扰功率)。

2、辐射发射(RE)测试标准:ａ) 电场辐射:CISPＲ22/EN550２２(信息技术产品),CISPR1３/EN5５01３（音频类产品),CＩSPR１1/EＮ5501１(工科医)，CＩSPR14-1,CISＰR15/EN5５０15（灯具);b）磁场辐射:CISPR15（工作电流频率超过100Hz得灯具),ＣISPR11（电磁炉）；ｃ) 骚扰功率：CISPR1４-1(工作频率不超过9kHz得一部分设备除外),CISＰＲ13（只对辅助设备)。

３、辐射发射(RＥ)测试方法:１) 辐射发射测试仪器与设备：a）电场辐射:接收机(1G以下)、频谱仪(１G以上)、电波暗室、天线(1Ｇ以下一般用双锥与对数周期得组合或用宽带复合天线,１G以上喇叭天线)；b) 磁场辐射:接收机、三环天线或单小环远天线;ｃ）骚扰功率:接收机、功率吸收钳。

ﻫ接收机遵循CIＳPＲ1６-１-1得要求，天线、场地遵循C ＩSPR1６－1－4得要求,吸收钳遵循ＣISPＲ1６－1-3得要求。

2) 辐射发射测试场地布置：a)电场辐射:也就是分台式与落地式,与传导发射相同(因为辐射发射结果与产品布置得关系尤为密切,因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内得受试样品);b)磁场辐射:不同尺寸得三环天线对能够测试得EUＴ最大尺寸就是有限制得,以2m直径得环形三环天线为例,长度小于1、6m得EUT能够放在三环天线中心测试；在ＣＩSPR1１中，超过1、6m得电磁炉用０、6m直径得单环远天线在3ｍ外测量,最低高度１ｍ;ｃ）骚扰功率:分台式与落地式,台式设备放在０、8m得非金属桌子上,离其她金属物体至少０、8m(通常就是屏蔽室得金属内墙，这个距离要求在CISPＲ14-1中就是至少0、4m);落地式设备放在0、1m得非金属支撑上;被测线缆(LUＴ)布置在高0、8m、长６m得功率吸收钳导轨上,吸收钳套在线缆上,电流互感器端朝向被测设备。

【主题】Emi测试项和测试方法以及整改措施一、引言在电子设备的设计和生产中，EMI（电磁干扰）测试是一项至关重要的环节。

它能够帮助我们评估设备在电磁波干扰方面的性能，确保设备在正常工作的同时不会对周围的电子设备或环境产生不良影响。

在本文中，我将详细探讨EMI测试项和测试方法，以及可能出现的整改措施。

二、EMI测试项1. 辐射发射测试在进行EMI测试时，辐射发射是一个重要的测试项。

通过测量设备在特定频率范围内所发射的电磁辐射，可以评估设备是否达到了相关的国际标准要求。

2. 辐射抗扰测试辐射抗扰测试是指测量设备在特定频率范围内对来自外部电磁场的抵抗能力。

这项测试可以帮助我们了解设备在真实工作环境下的抗干扰能力。

3. 传导发射测试传导发射测试是指测量设备在导体上产生的电磁干扰。

这项测试可以帮助我们评估设备在导体传输电磁波时的性能。

4. 传导抗扰测试传导抗扰测试是指测量设备在导体上受到外部电磁场干扰时的抵抗能力。

这项测试可以帮助我们了解设备在真实工作环境中的抗干扰能力。

三、EMI测试方法1. 辐射发射测试方法辐射发射测试主要通过天线测量和辐射扫描来进行。

天线测量是指使用天线将设备发射的电磁波捕捉并转换成电信号，通过仪器分析电信号来得到相应的测试结果；而辐射扫描则是通过将设备放置在特定的测试台上，测量设备在空间中产生的电磁场强度。

2. 辐射抗扰测试方法辐射抗扰测试主要通过对设备进行外部电磁场干扰来进行。

测试人员可以通过外接天线或者嵌入式天线对设备施加外部电磁场干扰，通过仪器对设备的性能进行评估。

3. 传导发射测试方法传导发射测试一般通过将设备与导体相连并进行测试。

测试人员可以通过在导体上接入天线或直接测量导体上的电磁场强度来进行测试。

4. 传导抗扰测试方法传导抗扰测试方法与传导发射测试方法类似，通过将外部电磁场干扰导入传导路径，观察设备的性能来进行评估。

四、整改措施1. 设备结构优化通过调整设备的内部结构和布局，合理设计板材、元器件的布局和连接方式，降低电磁辐射和传导干扰。
