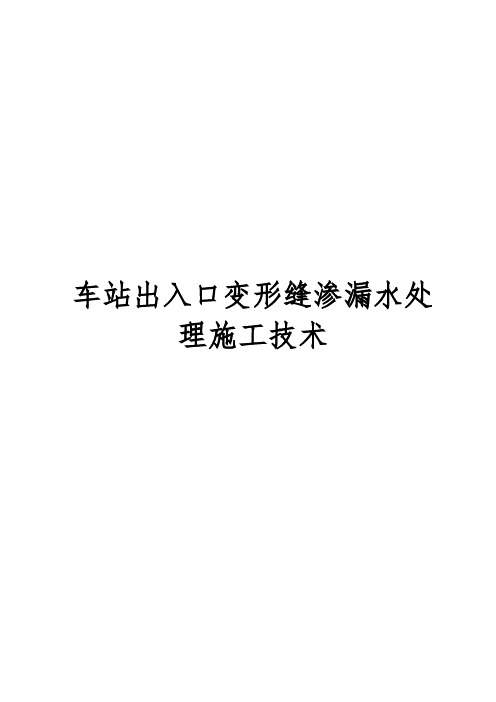

车站出入口变形缝渗漏水处理施工技术车站出入口变形缝渗漏水处理技术一、车站渗漏水概况地铁车站防水等级一级,变形缝处采用中埋式止水带、可卸式止水带、外贴式止水带或防水嵌缝材料(密封胶)三道防水措施。
地铁车站主体结构的渗漏主要为点渗、裂缝、及穿墙管、施工缝等细部施工处理不当造成的渗漏,且渗漏水量以慢渗为主。
一般堵漏时如果渗漏量比较大,则采用注浆方式堵漏。
如果为慢渗则采用堵漏粉直接封堵。
二、车站渗漏特点1、开裂渗漏现象主要集中在顶板、中板与内衬墙面,且大都靠近顶板、中板与侧墙相交的部位,而底板渗漏最少或几乎没有渗漏;2、“三缝”即变形缝、施工缝和诱导缝处渗漏现象较为突出;3、在某些特殊部位,如侧墙的支撑头或穿墙管附近和出现宏观裂缝或孔洞引起渗漏。
三、车站出入口顶板渗漏原因1、“三缝”的设置对渗漏的影响变形缝在设在车站和出入口的相接处,是为了防止不均匀沉降和温度应力造成的结构破坏。
但主体结构与出入口往往不同时施工,先期施工所埋入的橡胶止水带很容易在后期施工过程中遭到损坏,故多数变形缝是渗漏的。
车站施工缝分为结构段间与段间的竖向施工缝和结构段内衬墙与顶板间的水平施工缝。
施工缝混凝土表面凿毛不规范,造成新老混凝土粘结不好;止水条(带)铺设不牢靠,浇筑混凝土时跑偏、变形;遇水膨胀胶条与基面不密贴或在浇筑混凝土前受水浸泡先行膨胀;胶条接头处理不当或施工缝处末班缝隙处理不好,混凝土跑浆都是导致运营期施工缝处渗漏的原因。
2、外包防水层失效外包防水板、防水涂料等选材不当或施工质量欠佳造成渗漏。
3、结构自防水存在缺陷引起渗漏主体结构自防水施工是最为重要的防水环节,地铁混凝土结构采用的是大体积混凝土,在凝结和硬化过程中,会释放出大量的热。
在外界温度、湿度场的差异与混凝土自身产生的热量场的共同作用下,混凝土将发生收缩变形,出现裂缝。
裂缝宽度达到一定程度时,渗漏现象就会出现。
四、车站变形缝处渗漏水处理方法地铁车站堵漏有注浆封堵结构缺陷和布置引水槽引流两种方案。
探究渗漏水问题在铁道工程中解决措施摘要:本文主要讲述了在地下工程中出现渗漏水法人问题及解决措施。
如何处理在施工过程中渗漏水现象,是正常施工不可或缺的重要保障。
简述了不同渗漏水情况的处理方法和技术,根据渗漏情况的不同,采取合适的堵漏方法,从而保证地铁工程的防水效果。
关键词:铁道工程渗漏水;处理方法1前言由于影响地铁工程防水效果优劣的因素很多,因而多数地铁工程在完工后或多或少存在局部渗漏的质量缺陷。
为了尽快完成缺陷修复并使项目投入使用,地铁工程渗漏处理在项目完工后显得尤其重要。
文中通过总结地铁的施工经验,针对地铁工程渗漏水处理进行了探讨。
2 地铁工程结构渗漏原因通过对地铁车站及区间结构渗漏水发生部位的调查统计和分析,总结出导致渗漏水产生的原因主要有6 种:2.1地下工程的防水设计不当或不合理。
这主要是由于防水设防未根据结构的使用功能、结构形式、周边水文地质环境、施工方法的限制和材料性能等多种因素予以综合考虑或设防手段不够。
2.2使用的防水材料品质不佳、防水材料的使用安装不当或不正确。
这主要是由于防水材料未按产品使用说明的要求进行施工、安装、安放不到位或无固定和保护措施,导致后续施工时发生移位或破损,造成局部防水失效而出现渗漏。
2.3防水施工质量不佳。
由于防水施工未选用专业防水队伍或是参与防水施工的人员专业素质低、未接受过技能培训,无证上岗,导致防水施工质量低下,防水失效而产生结构渗漏。
2.4结构混凝土的局部缺陷。
结构混凝土在浇筑过程中,由于浇筑工艺控制不当,例如混凝土坍落度、浇筑高度、浇筑时间、振捣等没控制好等,使混凝土局部不密实造成蜂窝或孔洞,进而形成渗漏通道,产生渗漏,尤其是在浇筑施工缝、变形缝、后浇带等薄弱环节处,处理不当极易发生渗漏水。
2.5结构混凝土裂缝的产生。
裂缝产生的原因较为复杂,大致上有设计、混凝土原材料、浇筑工艺控制、混凝土的体积收缩变形、温度应力和局部裂缝等。
2.6模板对拉螺杆止水措施安装处理不当和局部模板拼缝处理不严。
地铁、隧道等的渗漏治理方案(含各种缝处理)地下通道、地铁车站出现渗漏水的部位,一般主要出现在结构薄弱处,如施工缝、诱导缝、结构裂缝和混凝土缺陷部位大面积渗漏以及设备安装件的管头、钢筋头、拉筋孔等渗漏,治理处于震动扰动环境的隧道渗漏,应根据裂缝不同的成因和造成渗漏的原因,再根据地下结构的不同使用功能和使用环境,采用不同的方法、不同的工艺、不同的材料进行综合整治。
一、伸缩缝(诱导缝、变形缝)渗漏水治理治理目标:把裂缝中的水驱除到结构的背面,修复橡胶止水带的功能,使橡胶止水带恢复原防水设计要求,这样,缝再变形伸缩也不会渗漏。
方法:对变形缝采用钻孔法(钻直径为28~32mm的孔),钻透结构层,钻到结构的背后去,向结构深层注浆,以水泥浆和丙烯酸盐、聚氨酯灌浆材料为主,使结构背后有水的空洞、孔隙全部密实,采用华式螺杆灌浆泵灌牙膏状水泥浆,水灰比高达:1:3,采用活塞泵灌注丙烯酸盐和聚氨酯类灌浆材料,两种灌浆方法根据情况一起或单独使用,尽量使衬砌背后不存在有水的空洞或孔隙;华式螺杆泵拥有多线螺旋技术,折线螺旋技术,纳米抗磨技术,可调式定子技术,万向传动技术等多项先进技术。
它可以高压力的灌注各种大浓度的、高黏度的、强磨损的流态及膏状浆液,从根本上保证浆液的水灰比、含砂量、泌水率、饱满度和密实度。
沿伸缩缝(诱导缝、变形缝)人工用电镐清理裂缝两侧,凿除污损侧面到原来坚实的基面,稍微扩宽裂缝,深度15-20厘米(根据结构的厚度来调整),宽度5-6厘米,用高压水清理干净浮渣、杂物,保持裂缝内干净,用高强速凝双快水泥配合抽管法沿裂缝封闭成无管空腔,每隔30-50厘米留出水通道和注浆孔,高快水泥封闭厚度在3厘米左右,空腔直径在4-6厘米,封闭的表面要凹进去3-4厘米,采用电加热,导热油型的反应缶,加入橡胶非固化灌浆材料,加温到220°-250°,并且进行均匀搅拌,倒出高温的灌浆材料,用螺杆灌浆泵向无管空腔中灌注已经完全液化的非固化橡胶,相邻的孔出胶后,采用闸阀关闭相邻注浆孔,再进行多次补充灌浆,确保无管空腔、裂缝渗水通道、橡胶止水带的孔隙内全部填满特种耐变形非固化橡胶材料,灌浆再到间隔2-3个的灌浆孔进行灌浆,相当于修复橡胶止水带,此灌浆需要有经验的技术员和技术工人,设备员一同协作灌浆,因为是高温加热灌浆材料,施工的时候要做好防烫伤的安全防护,把水堵住后,再在伸缩缝事先预留的凹进去的表面槽内填塞高弹性聚氨酯密封胶和橡胶类密封胶,用铁皮做成“V”槽状,用膨胀螺丝把它固定在施工好的伸缩缝两侧,再用密封膏封闭铁皮槽和衬砌表面的接缝,此施工目的是增强施工缝中材料封闭强度和变形度,最后表面再在伸缩缝(诱导缝、变形缝)表面安装不锈钢的槽钢,起到美观的作用。
阐述高铁车站给排水管道渗漏处理
引言:给排水管道作为高铁车站给排水系统的重要的组成部分,是车站用水安全的保障。
然而,在使用过程中,因材料、安装、使用等原因,导致管道渗漏情况时有发生,已影响到高铁车站的正常用水安全。
常见的高铁车站给排水管道渗漏一般有三种情况:一是主给水管道渗漏;二是公共卫生间漏水;三则是虹吸雨水管道的漏水。
一、主给水管道渗漏判定与处理
高铁车站主给水管道多采用HDPE给水管,地下埋设形式进行敷设,管材弯曲与柔韧性能好,对地形适应性较大,但连接过程中受人为因素影响较大,接口安全稳定性不高,一旦操作人员施工工艺不过关,管道在使用过程中,接口位置很容易产生漏水情况发生,所以对于高铁车站主给水管道漏水的判定,是对给水管道漏水点位置的判定。
主给水管道管径一般都比较大,为DN100以上,且流量也大,水管漏水时一般出现水表度数异常、路地面冒水等现象。
因管道漏水后,水在回填土层流动路线较为复杂,我们无法从冒水位置直接判断地下管道的漏水点,这时我们可以借助地下管道漏水探测仪对漏水点进行探测。
管道内流体在压力下逸出时,产生噪音能沿管道传播,或沿埋层介质传播到地面。
地下管道漏水探測仪通过对噪声的探测来精确定位漏水点的位置。
按漏水探测仪的使用步骤,依次使用闸阀听音法和地面听音法对漏水点进行定位,沿着漏水管道走向以一定间距逐点听测比较,当地面拾音器靠近漏水点时,听测到的漏水声越强,在漏水点的上方达到最大。
确定了漏水点后,对漏水点位置进行开挖,根据管道漏水位置的损坏程度和高铁车站允许停水的时间选择处理方案。
一般漏水位置损坏不严重、车站不允许长时间停水的,可采用大一号的带有止水圈的管箍接头对漏水位置进行上箍止水;对于漏水位置损坏较为严重的、车站也有长时间停水条件的,可采用截管修补法进行修补,将漏水位置管段破损部分截去,考虑到修复管段的作业长度要求,一般截取长度不少于1米,然后再利用新管段对截取管段位置进行接补。
如果同一管段在一段时间内较为频繁地爆裂,那么检修人员需要对管道的材质进行检查,是否原先用料是否符合要求,符合要求的,则调查是否供水压力产
生变化。
如果属于供水压力产生变化,可与市政供水部门联系,要求进行相关压力的调整,如仍无法解决的,建议在表后管道安装减压孔板对管道进行保护。
二、公共卫生间管道漏水判定及处理
高铁车站公共卫生间给排水管道多为暗敷形式安装,当发生管道漏水时,表现为:卫生间地楼面渗漏水、墙面渗水等。
因为暗敷形式安装,对公共卫生间管道漏水的判定,是对给水管道还是排水管道漏水及及漏水点位置的判定。
1.漏水管道判定
判定方法一:停用法,该方法适用于有两个及以上公共卫生间的高铁车站,且该卫生间排水管道无其他污废水排入或可控制其他污废水排入的情况。
保持该公共卫生间给水总阀处于开启状态,停用公共卫生间半天至两天(具体事件看漏水程度而定),同时停止其他污废水的排入,如果漏水现象不再出现,即为污水管道漏水,反之如果漏水情况不变,则是给水管道漏水。
判定方法二:试压法,部分高铁车站候车大厅只有一个公共卫生间,不具备长时间停用的条件,可在不运营的时间段内,关闭公共卫生间给水总阀,断开总阀后的管段,对总阀后的管段采用压力测试器进行试压,试压时间与压力同给水管道安装后的管道试压实验,在试压时间内,如果出现明显压降的,则属于给水管道漏水,反之则是排水管道漏水。
判定方法三:流量法,同试压法一样,适用于不具备长时间停用公共卫生间的高铁车站。
在高铁车站不运营的时间段内,关闭公共卫生间给水总阀,在总阀后安装一个小型流量计,开启总阀后观测流量计的读数,出现读数变化的属于给水管道漏水,反之则是排水管道漏水。
2.漏水点判定
根据漏水管道判定方法判定漏水的管道后,下一步需进行漏水管道漏水点的定位。
公共卫生间暗埋管道漏水点定位比较困难,给水管一般管径较小,流量也小,漏水溢出时产生的噪音也小,漏水探测仪难以探测;排水管道无压力,漏水基本无噪声,漏水探测仪也无法使用。
这种情况的漏水点定位只能在尽量产生最少破坏的情况下确定。
一般采用土层湿度检测法进行定位,首先对渗漏严重区域的管道进行开挖,开挖面积不需过大,且开挖位置靠近管道转弯、驳接的位置。
开挖后查看该位置管道完整情况及管道周围土层湿度情况。
如果该位置管道完好无损,可沿管道走
向方向约2米的位置进行另一区域的管道开挖,开挖后同样检查该位置管道完整情况及管道周围土层湿度情况。
如果该位置管道完好无损,但湿度较上一开挖区域的湿度较大,则该位置区域较接近漏水点,可继续利用这种方法定位漏水点;如果该位置湿度较上一开挖区域湿度小,则应沿管道走向反方向进行开挖。
如果属于给水管道漏水,且漏水点很难定位,小型的开挖无法找到漏水点,又不具备大型开挖条件的公共卫生间,建议废弃既有的给水管道系统,重新敷设明装给水管道系统代替既有给水管,这样工作量相对较小,费用低,也符合铁路安全生产要求。
三、虹吸雨水管道漏水
随着给排水技术的发展,现在越来越的的高铁车站站台雨棚采用虹吸排水形式进行排水,虹吸雨水管的渗漏不仅影响旅客的乘降,也造成了虹吸的破坏,大大降低了管道的排水能力。
对于虹吸雨水管道漏水的判定最主要是对虹吸雨水管道漏水原因的判定,一般情况下虹吸雨水管道是因破损漏水的,因作业区域限制,可采用大一号的带有止水圈的管箍接头对漏水位置进行上箍止水。
但如果管道是因为堵塞冲刷导致部分接口漏水的,维修人员在检查时则需要采用敲击法对漏水位置的左右两侧进行敲击,如果发现有管道较重,敲击声音较沉的,则表明管道出现堵塞,应该进行疏通后再行处理,处理方法也是采用大一号的带有止水圈的管箍接头对漏水位置进行上箍止水。
七、结语
管道作为给排水系统最主要的部分,是确保给排水系统安全可靠,高效持续运行的关键。
做好高铁车站给排水管道漏水的判定及处理,则是对高铁车站给排水系统管理的关键,也是车站安全生产的保障。
参考文献
[1]建筑给水排水及采暖工程施工质量验收规范[S].。
