简述无人机航空遥感相机控制系统的设计1引言信息时代，信息是至关重要的资源，而信息的获取又是其中非常重要的一步，无人飞机摄影测量与遥感作为对地观测获取对地物信息的重要手段。
无人机航空遥感是以无人机为搭载平台的航空遥感技术。
它涉及到无人机技术和航空遥感技术两方面，是两种技术的有机结合。
随着无人机和航空遥感技术的成熟，无人机已经逐渐应用在民用遥感领域。
无人机航空遥感也正成为航空遥感的一个热点研究领域。
2无人机相机控制系统设计方案2.1系统设计概述作为新一代数字航空遥感测绘摄像产品，要求具有较高的分辨率，镜头畸变小，较大的存储容量，较小的尺寸和较轻的重量。
相机拍摄能实现依据GPS导航数据、时间信息实现手动或者自动拍摄，适合在无人机和有人机上安装操作。
为遥感测绘行业提供平台支撑。
2.2系统构成首先四个相机根据航拍要求选择合适的性能指标，初步定为1000万像素，远心镜头。
按照一定的夹角安装在飞机稳定平台上面，工控机获取飞机的飞控信息(包括姿态和位置时间信息)或者通过自身的GPS获取位置和时间信息，根据航拍要求确定拍摄的位置或者时间点，实现手动或者自动拍摄。
拍摄时候要求工控机发送同一时序的快门控制信号给4个相机，时序脉宽可以控制。
相机拍摄后图片数据可以以raw或者压缩后的格式发送给工控机存储，存储照片文件要求记录拍摄时的GPS位置和时间信息。
3硬件设计3.1相机NiKon-D200图像输出采用USB2.0最大速度，电源直流7.4V电池组，EH-6H电源适配器。
相机通过USB口发送图像数据给工控机，工控机通过快门线控制相机同步动作。
3.2镜头为相机配置的镜头是Nikon Nikkor 85mm f／1.8D AF3.3控制和存储计算机采用研华机箱ARK-5280规格为：3.4 PCI快门控制卡选择研华IO卡PCI-1761作为快门输出。
当继电器开的时候，不进行拍照，继电器闭合拍照，闭合的时间长度改变快门脉宽。
快门线采用国产深圳市永诺摄影器材有限公司生产的JIANISI RS-N1型号兼容D200的快门线进行改造。
微型无人机飞行控制系统设计与优化第一章绪论无人机（Unmanned Aerial Vehicle，UAV）作为一种新兴的飞行器，具有灵活性高、应用领域广泛的优势，正逐渐成为人们关注的热点。
而微型无人机（Micro-UAV）由于体积小、重量轻的特点，具备更多潜在的应用场景。
微型无人机的飞行控制系统设计与优化，是实现其高效、稳定飞行的关键。
本章将简要介绍研究背景、目的和意义，并回顾相关研究的现状，最后给出本文的主要内容安排。
第二章微型无人机飞行控制系统的基本原理本章将阐述微型无人机飞行控制系统的基本原理，包括传感器、执行器和控制算法等方面的基本知识。
首先介绍微型无人机的基本构成和基本原理，包括飞机结构、动力系统以及遥控系统等。
然后详细阐述飞行控制系统所涉及的传感器，包括惯性测量单元（Inertial Measurement Unit，IMU）、全球导航卫星系统（Global Navigation Satellite System，GNSS）等，以及执行器，如电机、舵机等。
最后介绍经典的控制算法，如PID控制器，以及先进的自适应控制算法，如模糊控制、神经网络控制等。
第三章微型无人机飞行控制系统的设计在基本原理的基础上，本章将详细介绍微型无人机飞行控制系统的设计。
首先，对飞行器的动力特性进行建模和分析，得到其数学模型。
接着，根据所得到的数学模型，设计合适的飞行控制器结构，并进行参数调整，以实现对微型无人机飞行状态的精确控制。
同时，还需考虑非线性和不确定性因素对控制系统性能的影响，如风速、飞行负载等。
最后，通过仿真实验验证设计的控制器的有效性和可行性。
第四章微型无人机飞行控制系统的优化在设计完成后，本章将探讨如何对微型无人机飞行控制系统进行优化。
首先，分析飞行性能指标，如稳定性、敏捷性、能量消耗等。
然后，提出优化目标和约束条件，并选择相应的优化方法，如遗传算法、粒子群优化算法等，对控制系统参数进行优化。
此外，还需考虑到微型无人机所需的实时性和计算复杂度等因素，使得优化的成本与效果达到一个平衡。

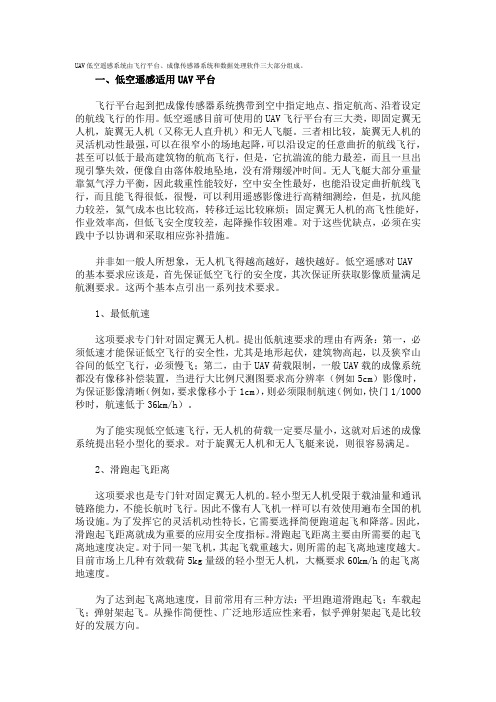

UAV低空遥感系统由飞行平台、成像传感器系统和数据处理软件三大部分组成。
一、低空遥感适用UAV平台飞行平台起到把成像传感器系统携带到空中指定地点、指定航高、沿着设定的航线飞行的作用。
低空遥感目前可使用的UAV飞行平台有三大类，即固定翼无人机，旋翼无人机（又称无人直升机）和无人飞艇。
三者相比较，旋翼无人机的灵活机动性最强，可以在很窄小的场地起降，可以沿设定的任意曲折的航线飞行，甚至可以低于最高建筑物的航高飞行，但是，它抗湍流的能力最差，而且一旦出现引擎失效，便像自由落体般地坠地，没有滑翔缓冲时间。
无人飞艇大部分重量靠氦气浮力平衡，因此载重性能较好，空中安全性最好，也能沿设定曲折航线飞行，而且能飞得很低，很慢，可以利用遥感影像进行高精细测绘，但是，抗风能力较差，氦气成本也比较高，转移迁运比较麻烦；固定翼无人机的高飞性能好，作业效率高，但低飞安全度较差，起降操作较困难。
对于这些优缺点，必须在实践中予以协调和采取相应弥补措施。
并非如一般人所想象，无人机飞得越高越好，越快越好。
低空遥感对UAV的基本要求应该是，首先保证低空飞行的安全度，其次保证所获取影像质量满足航测要求。
这两个基本点引出一系列技术要求。
1、最低航速这项要求专门针对固定翼无人机。
提出低航速要求的理由有两条：第一，必须低速才能保证低空飞行的安全性，尤其是地形起伏，建筑物高起，以及狭窄山谷间的低空飞行，必须慢飞；第二，由于UAV荷载限制，一般UAV载的成像系统都没有像移补偿装置，当进行大比例尺测图要求高分辨率（例如5cm）影像时，为保证影像清晰（例如，要求像移小于1cm），则必须限制航速（例如，快门1/1000秒时，航速低于36km/h）。
为了能实现低空低速飞行，无人机的荷载一定要尽量小，这就对后述的成像系统提出轻小型化的要求。
对于旋翼无人机和无人飞艇来说，则很容易满足。
2、滑跑起飞距离这项要求也是专门针对固定翼无人机的。
轻小型无人机受限于载油量和通讯链路能力，不能长航时飞行。
微型无人机控制系统设计与优化随着无人机技术的不断发展，微型无人机也越来越受到关注。
微型无人机可以应用于军事、民用、科学研究等领域，可以完成无人侦察、空中拍摄、环境监测等任务。
然而，微型无人机控制系统设计与优化是微型无人机能否顺利完成任务的关键。
微型无人机控制系统主要由飞行控制系统和拍摄控制系统两部分组成。
其中，飞行控制系统是微型无人机的核心，它主要控制微型无人机的飞行姿态、推进力、航向等参数。
拍摄控制系统则是用于控制摄像头的转向、焦距等参数，保证拍摄质量。
在微型无人机控制系统的设计与优化中，关键问题在于如何提高微型无人机的稳定性和控制精度。
首先，需要进行飞行动力学建模和仿真分析。
通过仿真分析，可以了解微型无人机的飞行特性，并根据仿真结果对飞控算法进行优化和改进。
其次，需要对微型无人机进行传感器的选型与布置。
传感器直接影响微型无人机的控制精度和稳定性。
传感器的选型应根据微型无人机的任务需求来选择，对于需要高精度控制的微型无人机，应采用高精度、高可靠性的传感器。
传感器的布置应尽可能接近微型无人机的重心，避免因传感器布置不当而导致微型无人机飞行异常。
另外，为了提高微型无人机的运行效率和安全性，还需要对微型无人机进行智能化控制。
这其中，深度学习技术可以很好的结合微型无人机的运动特性，实现高效、准确的运动控制。
深度学习可以学习和提取微型无人机的运动特征，对传感器数据进行实时处理和控制，从而实现更加智能化的运动控制。
针对以上问题，我们可以采用SLAM算法与PID控制算法相结合的方式对微型无人机进行控制。
SLAM算法可以利用地图信息来对微型无人机的状态进行估计，从而实现反馈控制。
PID控制算法则可以根据微型无人机的状态变化对控制指令进行实时调整，实现微型无人机的动态稳定性和高精度控制。
综上所述，微型无人机控制系统设计与优化的关键在于飞行动力学建模、传感器选型与布置、智能化控制等方面的优化。
只有在这些方面进行深入研究和优化，才能真正提高微型无人机的飞行精度、稳定性和安全性，才能更好的为人类提供服务。
微小型无人机的设计与控制技术研究随着科技的不断进步，无人机已经成为现代社会中不可或缺的重要工具。
而在众多类型的无人机中，微小型无人机更是成为了近年来科技界探究的热点之一。
微小型无人机具有体积小、重量轻、操控灵活等特点，能够便捷地进入人们难以到达的区域，为人们提供更为全面的监测与记录服务。
本篇文章将从微小型无人机的设计与控制技术入手，探讨其相关内容。
一、微小型无人机的设计方法微小型无人机的设计，需要先了解其基本构造和工作原理。
一般而言，微小型无人机由机身、电机、电子速度控制器（ESC）、飞行控制器（FC）、无线通信模块、电池等组成。
机身：机身为微型无人机的基本骨架，需使用轻质但坚韧的材质，如碳纤维或玻璃纤维等。
电机：由于微小型无人机的载重能力有限，需要使用小型的无刷电机，能够提供足够的动力以支撑飞行。
ESC：电子速度控制器是无人机中至关重要的组件之一，可控制电机的转速，保证飞行稳定。
FC：飞行控制器是微小型无人机的“大脑”，负责控制飞行姿态、调整航向、实现自主导航等功能。
无线通信模块：无人机需要与地面端进行通信，实现操作与信息传输等功能，需使用具有较远传输距离和稳定性的无线通信模块。
电池：电池是供能的重要组成部分，因此需要选择高性能的锂电池以确保长时间的无人机飞行。
以上是微小型无人机的基本构成部分，接下来将探讨微小型无人机的设计方法。
1、设计流程微小型无人机的设计流程分为以下步骤：（1）确定无人机类型：根据使用需求和目的，选择对应的无人机类型。
（2）挑选核心器材：根据无人机类型和设计要求，选择合适的机身、电机、ESC、FC等核心器材。
（3）进行装配：按照机身设计图纸完成装配工作，设置航向控制板、领航仪、GPS等。
（4）测试与调整：进行无人机马达相对呼叫器的调整和校准。
（5）进行测试飞行：完成测试和校准后，进行实际测试飞行，记录数据并进行数据分析。
（6）产品制作：在满足设计要求与性能的前提下，生产出符合要求的微小型无人机。
微小型无人机飞行控制系统的设计与实现摘要：为了分析无人机工作的实际特点，我们针对现阶段的微小型无人机飞行控制系统进行了细致化的研究，针对性的设计出了一套微笑无人机的自动飞行控制管理系统。
这项技术的研究，将无人机与各个自动控制系统之间的功能实现了串联，实现了数字化系统管理模式的优化。
本文通过建立起微小型无人机飞行控制系统的数字化模型，设计了无人机姿态保持以及轨迹控制管理基础规律，通过仿真实践结果分析观察可知，设计的控制效果达到了较为稳定的无人机操作运行功能要求，满足了整个系统工作的设计构思，是现阶段推动微小型无人机飞行控制系统构建的主要措施手段。
关键词：微小无人机；飞控软件；设计无人机近年来在我国的发展速度较快，可以有效地执行多种任务，在军用和民用领域都发挥这种积极地作用。
尤其小型无人机可以实现战术侦察、目标指示、精准投放、战果评估、探测分析、环境监控、人员搜救、通信中继等工作任务。
与有人驾驶的飞机之间进行比较，这种设备的工作除却储存量小、重量轻、速度快的优势之外，本身的机动性效果较好，能够满足各种工作需求，也能完成各项飞控工作的信号传输，满足系统设计的各种需求。
一、微小型无人机飞行控制系统的建模通过对系统进行综合分析，人们通过对微小型无人机飞行控制系统的模型构建，将具体问题系统化，通过数学模型进行分析，再利用计算机仿真实践的措施手段对相关的设计方案进行印证。
1、无人机坐标系的构建要对无人机实现建模，坐标系构建必不可少。
坐标系的构建是一切系统的参考依据，无人机之中的参数信息也是在坐标系之中构建的。
由于作用在无人机上的重力、空气动力以及外部动力等原因各有不同，因此在进行无人机坐标系构架的过程中需要不同的坐标系对整个无人机空间运作的状态进行确定和描述。
选择适当的坐标系完成数据参数的表示行为边界。
例如选择地面坐标系可以实现重力分析比较分析，集体坐标系可以实现发动机推力的比较分析，而空气动力则是在流动气流坐标系之中可以实现便捷的分析。
微型无人机的设计和应用（一）微型无人机的概述微型无人机是一种利用现代化技术制造出来的高科技产品，它是一种小型化、轻量化、可携带的飞行器，可以实现飞行、拍照、监控等多种功能，适用于不同的领域，如科研、教育、军事、安保、文化等。
（二）微型无人机的设计1.外形设计微型无人机经过多次改进和优化，外形通常采用流线型设计，以减小飞行阻力，提高飞行速度和操控性，同时为了更好地适应空中飞行环境，在整机外形上进行一定的改进，减小了整机的纵向和横向尺寸，从而提高了其飞行机动性。
2.材料选择在材料方面，常用的材料有复合材料、轻金属、高强度钢材等，这些材料可以有效减轻整机质量，提高飞行效率，同时还有很好的耐用性和稳定性，符合微型无人机的设计要求。
3.电力配置微型无人机的电力系统是整个设计中最重要的环节，一般采用锂电池供电，这种电池具有高比能量、长寿命的优点，在整机构造上，电机和降速机也是必不可少的，它们能够有效提高机身的稳定性和运行效率。
4.导航系统微型无人机的导航系统是实现其飞行功能的重要保证，利用先进的 GPS 、惯性导航、光流等技术，可以实现智能化的航行，并及时响应环境变化，精准定位，同时提高了机身的稳定性和安全性。
（三）微型无人机的应用1.科学研究微型无人机的应用在科学研究领域也越来越广泛，例如：生态学调查、气象学观测、地质学勘探等领域可以利用无人机从空中采集数据，减少对人力物力的需求，提高了数据的精度和实时性。
2.安全保卫微型无人机可以利用其优势在安全保卫领域中发挥重要作用，例如：边境巡逻、反恐排爆、海上搜救等，在这些场景中微型无人机能够高空俯视，精准观察，为安全保卫提供有效支持。
3.航拍摄像微型无人机在航拍摄像方面的优越性也显而易见，不管是民用建筑工程、电影拍摄、广告制作等，都能够利用微型无人机的特点进行高清晰度的摄影和拍摄，提高视觉体验，同时还能够避免人力物力的浪费。
4.农业生产在农业生产方面，微型无人机的应用也日益广泛，例如：农田施药、植保、农技推广等，利用无人机智能化方案，能够精准施药，提高作物产量，并且能够实时监测作物生长状况，为农业生产提供更好的保障。
微型无人机系统的设计与控制优化第一章：引言无人机技术的发展已经进入了一个飞速发展的时期，无人机已经广泛应用于军事、民用以及商业领域。
微型无人机作为无人机家族中的一员，具有体积小、飞行灵活等特点，在特定领域有着广泛的应用前景。
本章将介绍微型无人机系统的设计与控制优化的背景和意义，并提出本文的研究目标和内容。
第二章：微型无人机系统设计2.1 微型无人机概述此处描述微型无人机的定义、特点、分类和应用领域。
2.2 微型无人机系统组成此处介绍微型无人机系统的基本组成部分，包括飞行器、传感器、通信系统、控制系统等，详细阐述各个组件的功能和作用。
2.3 微型无人机系统设计流程此处介绍微型无人机系统设计的一般流程，包括需求分析、系统设计、组件选择与设计、系统集成等步骤，强调各个步骤的重要性和相互关系。
第三章：微型无人机控制原理3.1 飞行动力学模型此处介绍微型无人机的飞行动力学原理，包括姿态控制、飞行稳定性、飞行操纵等方面的基本理论。
3.2 控制系统设计此处介绍微型无人机的控制系统设计原理，包括传感器数据获取，控制算法设计，动态建模等方面的内容。
3.3 控制器优化方法此处介绍微型无人机控制器的优化方法，包括PID控制器，模糊控制器，自适应控制器等，详细介绍各种方法的优缺点和适用范围。
第四章：微型无人机系统实例4.1 微型无人机的拍摄应用此处以微型无人机在拍摄领域的应用为例，介绍如何设计和优化无人机系统，实现高质量的拍摄效果。
4.2 微型无人机的农业应用此处以微型无人机在农业领域的应用为例，介绍如何设计和优化无人机系统，实现农田的巡查、施肥等农业作业。
第五章：微型无人机系统的挑战与展望5.1 技术挑战此处介绍微型无人机系统面临的技术挑战，如飞行稳定性、机组件小型化等方面的问题，并提出解决方法。
5.2 应用展望此处展望微型无人机系统在未来的应用领域，如环境监测、物流配送、紧急救援等，指出其潜在的市场前景和发展空间。
浅谈小型无人机飞行控制系统设计摘要：本文主要是对小型无人机飞行控制系统设计的功能指标做出了简要分析，着重对飞行回路与飞行控制模态的设计进行了探究，以供参考。
关键词：小型无人机；飞行控制系统设计前言：无人机研究是当今航空航天领域的一个热门方向。
自无人机问世以来，世界各国都十分重视无人机的研究与应用，使其在军事和民用领域都发挥了及其重要的作用。
尤其是小型无人机，在战果评估、侦察监视、目标指示、情报收集和生化战剂探测等军事领域表现出了其独特的优势，在土地资源勘测、通信中继、防洪救灾、人员搜救和安全监察等民用领域也有着巨大的应用前景。
飞行控制系统作为小型无人机的关键子系统，对无人机的作战性能、可靠性和生存性都有着重要影响。
飞行控制系统是无人机的指挥控制中心，完成载荷控制、指令导航、自主飞行控制和飞行任务管理等功能。
对于小型无人机而言，其精确的动力学模型难以获得、飞行过程中容易受风场等环境因素的干扰的特点，对飞行控制系统的设计提出了更高要求，对无人机模型鲁棒性强、能自适应外界环境干扰的控制系统设计方法受到了越来越广泛的关注。
1无人机（UAV）的定义无人机驾驶航空器（UA：UnmannedAricraft），是一架由遥控站管理（包括远程操纵或自主飞行）、不搭载操作人员的一种动力空中飞行器，采用空气动力为飞行器提供所需的升力，能够自动飞行或远程引导；既能一次性使用也能进行回收；能够携带致命性和非致命性有效负载。
2 无人机系统的定义及组成无人机系统（UAS：UnmannedAircraftSystem），也称无人驾驶航空系统（RPAS：RemotelyPiltedAircraftSystem），是指一架无人机、相关的遥控站、所需的指令与控制数据链路以及批准的型号设计规定的任何其他部件组成的系统，无人机系统包括地面系统、飞行系统、任务载荷和无人机使用保障人员。
3 性能指标3.1技术指标小型无人机由于具有体积小、载荷轻、控制灵活等特点，对控制器的技术指标要求较高，主要有以下几个方面：（1）实时性。
小型无人机飞控系统设计随着无人机技术的迅速发展，小型无人机在各个领域的应用越来越广泛。
然而，要实现小型无人机的稳定飞行并不容易，这需要设计一套精良的飞控系统。
本文将详细探讨小型无人机飞控系统的设计，旨在实现无人机的稳定飞行。
在小型无人机飞控系统的设计中，首先需要明确设计目标。
飞控系统的目标是根据无人机的实时状态和外部环境因素，通过调整各种参数，保证无人机的稳定飞行。
为了达到这一目标，我们需要选择合适的技术方案。
目前，应用于小型无人机飞控系统的技术主要包括：比例-积分-微分（PID）控制、卡尔曼滤波、神经网络等。
其中，PID控制是一种经典的控制算法，它通过调节系统的误差信号，实现对无人机姿态、位置等参数的精确控制。
而卡尔曼滤波则是一种基于统计学的控制算法，它通过预测无人机的状态，实现对无人机状态的精确估计。
神经网络作为一种人工智能技术，通过训练大量数据，实现对无人机状态的智能预测和控制。
在选择技术方案后，我们需要使用编程语言编写飞控系统的程序。
常用的编程语言包括C++、Python等。
在编写程序的过程中，我们需要将各种算法和控制器集成到程序中，以便实现对无人机状态的实时监控和调整。
调试和测试是飞控系统设计的重要环节。
在调试过程中，我们需要不断调整各种参数，以保证系统达到稳定状态。
同时，我们还需要进行各种测试，包括系统功能测试、性能测试、安全测试等，以确保飞控系统的可靠性和稳定性。
在进行系统仿真的过程中，我们首先需要建立小型无人机飞控系统的数学模型。
数学模型可以帮助我们更好地理解无人机的动态特性和控制系统的行为。
然后，我们选择合适的仿真工具，如MATLAB、Simulink 等，根据数学模型建立仿真实验。
在仿真实验中，我们可以通过改变不同的参数，如控制器的增益、滤波器的参数等，来观察无人机飞行的表现。
通过对比不同参数下的仿真结果，我们可以对飞控系统的性能进行分析和评估，找出最优的参数设置。
同时，仿真实验也能够帮助我们预测在实际环境中无人机飞行的表现，为后续的实际飞行实验提供参考。
