苏科版九年级物理上册一课一练13.1一 初识家用电器和电路(word版,含答案解析)

13.1初识家用电器和电路一、选择题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下列所示电路图正确的是A．B．C．D．3．如图所示为宾馆房间取电房卡装置。

将房卡插入槽中，房间内的用电器才能使用。

图中装置的作用相当于电路中的( )A．用电器B．开关C．导线D．电源4．在“观察手电筒”的活动中，小明将两节干电池装入手电筒后，按下手电筒的按钮，发现手电筒不发光，则原因可能有：①电池没电了，②灯罩松动了，③开关接触不良，④电池装反了，⑤弹簧提供的电能太少。

其中，正确的一组是（）A．①②③B．①③④C．②③④D．③④⑤5．下列电路中，属于完整电路的是（）A．B．C．D．6．在如图所示的四个电路图中，满足电路基本组成且连接正确的是（）A．B．C．D．7．关于如图所示的手电筒电路，下列说法错误的是（）A．电池是电源B．按键是开关C．电珠是用电器D．金属筒体是用电器8．在如图所示的电路中，闭合开关后两盏灯都能发光的是A．B．C．D．9．下列说法中正确的是A．水果电池供电时，将内能转化为电能B．干电池给灯泡供电时，将电能转化为化学能C．核电站供电时，将电能转化为核能D．太阳能电池供电时，将太阳能转化为电能10．在给手机电池充电时，消耗的电能主要转化为A．光能B．内能C．机械能D．化学能二、填空题11．如下图所示是小明的物理老师在课堂上演示的一个实验。

把一张细条状的锡铂纸两端分别压在干电池的正负极上,不一会儿,锡铂纸就燃烧了起来。

这是由于电源发生了_______，将大量电能转化为_____能。

老师还强调,在进行电学实验时,_____（选填“可以”或“禁止”）将电源两极直接用导线连接。

12．各种各样的发电厂以及各种各样的电池，它们都是把______的能转化为电能．13．仔细观察图中的器材，你能把它们分成两类：期中一类是用电器，它把电能转化成其他形式的能，另一类是___________，它在电路中的作用是__________________.14．现在电动自行车成了市民的重要交通工具.与普通人力自行车相比，电动自行车里面多了一个电路，其中电瓶是电路中的______，电动机是电路中的______.15．从能量转化的观点来看，干电池工作时，将_______能转化为电能；电饭煲工作时，将电能转化为__________能；蓄电池充电时将_________能转化为____________能。

生活处处有物理，留心观察皆学问。

你知道吗？厨房中也包含着很多物理知识。

一、厨房里面的物态变化知识1、在日常生活中，将面制品放在水中煮，不会发黄、变焦，而放在食用油中炸，则会发黄、变焦，甚至炸糊，这一现象说明（）A．油炸制食品的能力比水强B．油的传热性能比水强C．油的沸点比水高D．油在沸腾时温度继续上升，而水在沸腾时温度保持不变2、小明两次煮鸡蛋，第一次在水沸腾后，继续用“急火”煮，第二次在水沸腾后即将火焰调小用“文火”煮，但仍然保持锅中的水沸腾，直到将鸡蛋煮熟，两次比较（）A．第一次省时间B．第二次省时间C．两次所用时间基本相同D．第一次省燃料3、夏天，厨房里的自来水管壁上常常有水珠，这是因为（）A．夏天自来水的温度较高，蒸发较快，在管壁形成水珠B．夏天空气中的水蒸气较多，遇到温度较低的自来水管就在管壁上液化形成水珠C．夏天气压较低，管内外压强差大，水透过管壁微孔渗出D．夏天用水量大，水厂需要自来水加压，管内外压强差大，因此有少量水透过管壁微孔渗出4、在家里用水壶烧开水时，当看到从壶嘴冒“白气”时，我们就知道水开了，在这一过程中看到的是_________ 现象。

5、生活中，人们常常把碗放在锅内的水中蒸食物，但是碗不能与锅底接触，当锅里的水沸腾时，碗里的水会（）A．稍后沸腾B．同时沸腾C．温度总是低于锅内水的温度，因而不会沸腾D．温度能够达到沸点，但不会沸腾6、与厨房有关的两个词分别是“扬汤止沸”和“釜底抽薪”，这两个词各说明了什么道理？二、厨房里面的热运动知识7、在炒辣椒时，厨房里的人总是炒的眼泪直流，有的还打喷嚏，这是因为_________。

答案：8、下列事件中不能说明分子运动的是（）A．从烟囱里冒出的黑烟在空中飘荡B．酒瓶盖打开后，屋子里很快就闻到酒香味C．用盐水腌蛋，一段时间后蛋会变咸D．往开水中放些白糖，水会变甜三、厨房里面的压强知识9、家里的菜刀用过一段时间就要磨一磨，这是为什么？10、在冬天中常常看到这样的情况：一瓶开水，倒一部分出来后，再盖上软木塞，发现软木塞会跳起来；给热水瓶注开水，如果水只注了一半，盖上软木塞，过两三天时间想再使用瓶中的水，发现软木塞很难拔出来。

苏科版物理九年级上册13.1初识家用电器和电路课后习题13.1初识家用电器和电路一．填空：1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫．答案：用电器2．不论电路是简单的还是复杂的，组成电路总离不开、、和这四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是．答案：电源开关导线用电器电源用电器导线开关3．用符号表示电路连接情况的图叫做．答案：电路图4．干电池和蓄电池都是利用变化来供电的．从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能．答案：化学化学电电化学5．电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不经过用电器的电路叫．答案：通路断路短路6．要想电路中得到持续的电流，必须满足两个条件；第一，；第二，．答案：要有电源电路必须是通路7．画出下列元件的电路符号：①电灯②电铃③电池组④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线答案：…二．选择：8．下列符号中不属于用电器的是（）答案：Ｂ9．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险 B．电路中没有电流A B C DC．电流太小会损坏电源 D．电流太大会损坏电源答案：Ｄ10．如图1，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A．硬币和橡皮 B．硬币和铅笔芯C．橡皮和塑料尺 D．铅笔芯和塑料尺答案：Ｂ11．在图2的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（）答案：Ｄ三．实验与设计：12．指出下列电路图的错误：①②③答案：无电源电池连接错误闭合开关将短路L1 L2B．C．D．图2图1第十三章电路初探综合测试一．填空：1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫．2．不论电路是简单的还是复杂的，组成电路总离不开、、和这四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是．3．用符号表示电路连接情况的图叫做．4．干电池和蓄电池都是利用变化来供电的．从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能．5．电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不经过用电器的电路叫．6．要想电路中得到持续的电流，必须满足两个条件；第一，；第二，．7．画出下列元件的电路符号：① 电灯② 电铃③ 电池组④ 交叉相连的导线⑤ 开关⑥ 电池⑦ 电动机⑧ 交叉不相连的导线二．选择：8．下列符号中不属于用电器的是（）9．绝不允许用电线把电源的两极直接连接起来，是因为（）A ．有触电的危险B ．电路中没有电流C ．电流太小会损坏电源D ．电流太大会损坏电源10．如图1，在开关和小灯泡之间连接两个金属夹A 和B ，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A ．硬币和橡皮B ．硬币和铅笔芯C ．橡皮和塑料尺D ．铅笔芯和塑料尺11．在图2的四个电路图中，开关S 闭合后，能使小灯泡L 1和L 2都正常发光的图是） L 1 L 2B ．C ．D ．图2图1 A B C D三．实验与设计：12．指出下列电路图的错误：① ② ③13．请画出如图3的实物电路的电路图．14．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4中手电筒的电路图．初识家用电器和电路一．填空：1．用电器 2．电源开关导线用电器电源用电器导线开关3．电路图 4．化学化学电电化学 5．通路断路短路6．要有电源电路必须是通路 7．略二．选择：8．B 9．D 10．B 11．D三．实验与设计：图3图412．无电源电池连接错误闭合开关将短路13．略14．略。

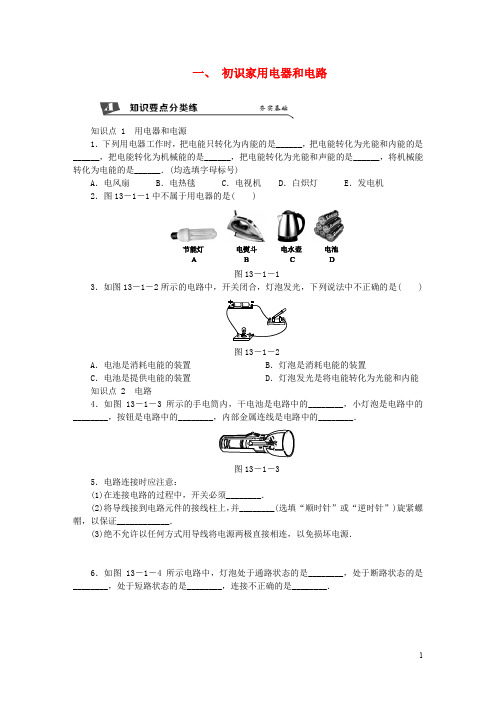

一、初识家用电器和电路知识点 1 用电器和电源1．下列用电器工作时，把电能只转化为内能的是______，把电能转化为光能和内能的是______，把电能转化为机械能的是______，把电能转化为光能和声能的是______，将机械能转化为电能的是______．(均选填字母标号)A．电风扇B．电热毯C．电视机 D．白炽灯E．发电机2．图13－1－1中不属于用电器的是( )图13－1－13．如图13－1－2所示的电路中，开关闭合，灯泡发光，下列说法中不正确的是( )图13－1－2A．电池是消耗电能的装置 B．灯泡是消耗电能的装置C．电池是提供电能的装置 D．灯泡发光是将电能转化为光能和内能知识点 2 电路4．如图13－1－3所示的手电筒内，干电池是电路中的________，小灯泡是电路中的________，按钮是电路中的________，内部金属连线是电路中的________．图13－1－35．电路连接时应注意：(1)在连接电路的过程中，开关必须________．(2)将导线接到电路元件的接线柱上，并________(选填“顺时针”或“逆时针”)旋紧螺帽，以保证____________．(3)绝不允许以任何方式用导线将电源两极直接相连，以免损坏电源．6．如图13－1－4所示电路中，灯泡处于通路状态的是________，处于断路状态的是________，处于短路状态的是________，连接不正确的是________．图13－1－47．下列说法中正确的是( )A．开关闭合的电路一定是通路 B．导线内部断裂时会发生短路C．电路发生断路时，电流很大会造成事故 D．电路中连接导线松脱会产生断路知识点 3 电路图图13－1－510．在如图13－1－6所示的四个电路图中，符合电路基本条件且连接正确的是( )图13－1－611．在日常生活中，人们常说“开灯”“关灯”，其物理含义是( )A．开灯是指断开开关，关灯是指闭合开关B．开灯是指闭合开关，关灯是指断开开关C．开灯和关灯都是指闭合开关D．开灯和关灯都是指断开开关12．如图13－1－7所示是一个小电动机模型和一电灯组成的电路，当开关S闭合后，则( )A．电动机转动，灯不亮B．电动机转动，灯也亮C．电动机不转动，灯亮D．电动机不转动，灯也不亮图13－1－73．如图13－1－8所示是一个移动电源(俗称充电宝)正在充电，在充电过程中，该移动电源相当于电路中的( )A．电源 B．开关 C．导线 D．用电器图13－1－814．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )A．电池电能耗尽 B．小灯泡灯丝断了 C．小灯泡接触不良 D．开关处出现短路15．蓄电池在充电时是________(选填“电源”或“用电器”)，将________能转化为________能．蓄电池在对外供电时是________(选填“电源”或“用电器”)，将________能转化为________能．16．小灯泡的结构如图13－1－9所示，按图13－1－10中________图连接能让完好的1.5 V的灯泡发光．图13－1－9 图13－1－1017．如图13－1－11所示，学习了电的有关知识后，小群同学把一张细条状的锡铂纸两端分别压在干电池的正、负极上，他发现锡铂纸发热并燃烧起来，这是由于电源发生了________，形成了很大的电流，这一过程中能量的转化情况是__________________．图13－1－1118．请按照如图13－1－12所示的实物图在虚线框内画出电路图．图13－1－1219．[2017·济南]如图13－1－13所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会滚向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于( )图13－1－13A．开关B．导线C．电源D．用电器20．[2017·内江]请设计一个由干电池供电、开关控制微型电动机工作的简单电路．在如图13－1－14所示的虚线框内画出电路图．图13－1－14教师详解详析1．B D A C E 2.D 3.A4．电源用电器开关导线[点评] 本题中的图片取材于教材P63图13－3，主要考查电路的组成．通过学生熟悉的手电筒电路，认识电路的组成部分及其作用．5．(1)断开(2)顺时针接触良好6．C A B B、D[点评] 本题直接由教材P66习题2改编而来，主要考查学生对电路正误的判断能力．7．D8．如表所示9.图略10.C11．B [解析] 人们常说的“开灯”是指闭合开关，接通电路；“关灯”是指断开开关，断开电路． 12．C13．[导学号：29762051]D [解析] 在给移动电源充电的过程中，电能转化为电池的化学能，在电路中移动电源消耗电能，相当于用电器．14．D [解析] 电池两端电压过低，灯不亮，故A不符合题意；小灯泡灯丝断了、小灯泡接触不良，属于电路断路，电路中无电流，灯不亮，故B、C不符合题意；开关处出现短路，失去了控制作用，但电路为通路，灯仍会发光，故D符合题意．15．用电器电化学电源化学电 16．C17．短路电能转化为内能[解析] 将一细条状铝箔纸的两端分别压在干电池的正、负极上，发现铝箔纸发热并燃烧，这是因为铝箔纸是导体，可以导电，引起电源短路，形成了很大的电流，这一过程中能量的转化情况是电能转化为内能．18．如图所示19．A [解析] 由图知，当电扇没有倾斜时，能够正常工作，说明电路是通路状态；当电扇发生倾斜或倾倒时，小球就会滚向一侧使电路断开，电扇不能工作，处于断路状态．说明小球能够控制电扇的工作状态，相当于开关．20．如图所示[解析] 由题知，开关控制微型电动机工作，则开关与电动机串联；先画出电源，从电源正极开始依次画出电动机、开关，最后回到电源负极．。

13.1 初识家用电器和电路一、单选题1．如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab,bc,cd和ac两点,灯L1,L2均不发光,再用导线连接到bd两点时,灯L1发光,L2不发光,由此判定电路的故障是（）A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路【答案】B【解析】L1与L2是串联电路,在电路中任意一处断开,则灯泡都不能工作；导线分别连接到ab,bc,cd和ac两点,灯L1,L2均不发光,说明电路都为断路；当导线并联在ac两点间时,灯L1,L2均不发光,说明cd间有断路,即灯L2开路；当导线并联在cd两点间时,灯L1,L2均不发光,说明灯L1开路或开关开路；当导线并联在bd两点间时,灯泡L1发光,说明灯L1正常,bd间发生断路,因此,电路故障为灯L2与开关S均开路.故选B.2．如图所示电路,闭合开关S,灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是( )A．a和b B．c和dC．e和f D．g和h【答案】D【解析】用电器中有电流通过时,用电器能够工作；将用电器两端用导线直接连接,会造成用电器短路,用电器不能工作．A．导线连接a、b两接线柱,灯泡L2被短路,只有灯泡L1工作,故不符合题意；B．导线连接c、d两接线柱,灯泡L1被短路,只有灯泡L2工作,故不符合题意；C．导线连接e、f两接线柱,相当于闭合开关,两灯都能发光,故不符合题意；D．导线连接g、h两接线柱,电源短路,两灯都不能发光（即两灯同时熄灭）,故符合题意．3．如图所示的电路是李洋同学在做串联电路连接时的实物连接图,当他接好电路开关还未闭合时,灯L1和灯L2均已发光．则当闭合开关时,下列说法正确的是A．L1熄灭,L2熄灭B．L1发光,L2熄灭C．L1发光,L2发光D．L1熄灭,L2发光【答案】D【解析】根据实物图可知,当开关断开时,两灯泡串联,电流通过两个灯泡,因此两个灯泡都发光；当开关闭合后,L1被短路,电路为L2的基本电路,因此L1熄灭,L2发光．故选D.4．如图所示实物图,与其一致的电路图是（）A．B．C．D．【答案】B【解析】由实物图可知,开关、电流表、L1、L2依次串联在电源两极上,电压表并联在L1和电流表的两端.A．图中,两灯串联,但电压表测L2两端电压,与实物图不一致,故A不符合题意；B．由实物图可知,开关、电流表、L1、L2依次串联在电源两极上,电压表并联在L1和电流表的两端,与实物图一致,故B符合题意；C．图中,两灯并联,与实物图不一致,故C不符合题意；D．图中,电压表测电源电压,与实物图不一致,故D不符合题意.故选B.5．如图所示的电路中,电源电压保持不变R为定值电阻.闭合开关S移动滑片P,多次记录电压表示数U 和对应的电流表示数I,则绘出的U-I关系图像正确的是（）A．B．C．D．【答案】A【解析】由图可知,定值电阻R与滑动变阻器串联,电压表测滑动变阻器的两端电压,电流表测电路电流.滑动变阻器两端的电压（电压表示数）为U=U电源-U1= U电源-IR式中U电源和R是定值,即电压表示数U和对应的电流表示数I为一次函数关系且U随I的增大而减小,故BCD不符合题意,A符合题意.故选A.6．下列说法正确的是（）A．两带电体靠近时相互排斥,它们一定带负电荷B．蝙蝠靠超声波发现昆虫,说明声能传递能量C．在干燥的天气里,衣服表面容易吸附灰尘,这种现象通常是摩擦起电造成的D．干电池、蓄电池、发电机和电动机都是电源【答案】C【解析】A．同种电荷互相排斥,两带电体靠近时相互排斥,说明它们带同种电荷,不一定是负电荷,也可以是正电荷,A错误；B．蝙蝠靠超声波发现昆虫,说明声能传递信息,B错误；C．在干燥的天气里衣服摩擦带电,带电体具有吸引轻小物体的性质,所以表面容易吸附灰尘,C正确；D．电动机要消耗电能,不是电源,D错误.故选C.7．如图所示的电路元器件,属于用电器的是（）A．电铃B．电压表C．干电池D．开关【答案】A【解析】A．电铃,是用电器,故A符合题意；B．电压表,用来测电压,不是用电器,故B不符合题意；C．中电池是电源,提供电能的装置,不是用电器,故C不符合题意；D．来接通或断开电路,起控制电路的作用,不是用电器,故D不符合题意.故选A.8．小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁.第一次识别成功时S1闭合,发声器S发出声音,但不开锁；第二次识别成功时S2闭合,有电流通过电动机M,开锁成功.下列电路设计符合要求的是（）A．B．C．D．【答案】A【解析】根据题意可知,闭合开关S1,只有发声器工作；两个开关都闭合时,有电流通过电动机,这说明两个开关都闭合时,电动机才会工作.A．由图可知,闭合开关S1,只有发声器接入电路,发声器工作,再闭合S2,电动机和发声器并联接入电路中,有电流通过电动机,故A符合题意；B．由图可知,闭合开关S1,发声器没有接入电路,发声器不工作,两个开关都闭合,发声器和电动机都工作,故B不符合题意；C．由图可知,发声器和电动机并联接入电路中,两个开关并联,只要闭合任意一个开关,发声器和电动机都工作,故C不符合题意；D．由图可知,闭合开关S1,只有电动机接入电路,电动机工作,再闭合S2,电动机和发声器并联接入电路中,有电流通过发声器,故D不符合题意.故选A.M,驱动9．有一款“空调扇”既能送常温风,又能送凉风.小明了解到其内部有两个电动机,其中电动机1 M驱动机内水循环使所送的风成为“凉风”,此款风扇不会只有水循环而不送风.小明设计扇叶送风,2的电路图,符合要求的是()A ．B ．C ．D ．【答案】C【解析】A ．开关1S 闭合,电动机1M 和2M 串联同时工作；1S 、2S 都闭合,电动机1M 被短路不能工作,故A 不合题意；B ．开关1S 闭合,电动机1M 工作,驱动扇叶送风；2S 闭合,电动机2M 工作驱动机内水循环,水循环和送风互不影响,故B 不合题意；C ．开关1S 闭合,电动机1M 工作,驱动扇叶送风；再闭合开关2S ,电动机2M 工作,驱动机内水循环,使所送的风成为“凉风”；若1S 断开,无论2S 是否闭合,电动机2M 都不能工作,故C 符合题意；D ．闭合开关1S ,电动机2M 工作,驱动机内水循环；再闭合开关1S ,电动机1M 工作,驱动扇叶送风,故D 不合题意.故选C.10．在如图所示的实验电路中,闭合开关,移动滑动变阻器的滑片,发现电压表有示数但无明显变化､电流表有示数并且有变化,小灯泡不亮.则可能的故障原因是（）A ．小灯泡断路B ．小灯泡短路C ．变阻器短路D ．变阻器断路【答案】B【解析】 A ．由图可知,滑动变阻器与小灯泡串联,闭合开关,移动滑动变阻器的滑片,若是小灯泡断路,电路处于断开状态,电流表没有示数,与题意不符,A错误；B．若是小灯泡短路,相当于一根导线,此时只有滑动变阻器接入电路,电源电压全部分给滑动变阻器,所以闭合开关,移动滑动变阻器的滑片,电压表有示数但无明显变化,电路中电阻发生变化,电流表有示数并且有变化,小灯泡不亮,B正确；C．若是滑动变阻器短路,电压表将没有示数,与题意不符,C错误；D．若是滑动变阻器断路,电流表没有示数,与题意不符,D错误.故选B.二、填空题11．现在手机已经成为了人们生活的必需品,手机在充电时,手机电池把电能转化为________能存储起来,在手机内部的集成电路中的二极管是由________材料制成的．手机中的扬声器的原理与________（填“发电机”或“电动机”）原理相同．【答案】化学半导体电动机【解析】(1)手机在充电时,消耗电能,得到化学能,电池把电能转化为化学能储存起来；(2)手机内部的集成电路中的二极管是由半导体材料制成,具有单向导电的特性；(3)手机中的扬声器的原理与电动机的原理相同,都是在工作时利用磁场对电流的作用,将电能转化为机械能.因此,本题正确答案是：化学；半导体；电动机.12．如图所示,酸甜多汁的水果提供的电力足以点亮一排发光二极管,在此电路中水果扮演的角色是_____：它为发光二极管提供了_____,使自由电荷在电路中定向运动起来．【答案】电源电压【解析】第一空．水果提供的电力足以点亮一排发光二极管,它的作用是使自由电荷在电路中定向移动起来,形成电流,水果在这里扮演了电源的角色．第二空．电压是形成电流的原因,水果为发光二极管提供了电压．三、实验题13．为了验证并联电路的电流特点．小薇设计了如图所示的电路进行实验．（1）在连接电路时,开关应处于________状态．（2）小徽先将电流表接在L1所在的支路上,闭合开关后,观察到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是：________．（3）排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数如图中甲、乙、丙所示,可读出I1=0.5A,I2=________A,I=________A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：________．（写出关系式即可）（4）为了验证结论的普遍性,小薇采用了更换不同灯泡继续实验的方法进行验证,你还可以采用的方法是：________．【答案】断开L1或电流表开路0.521I＝I1＋I2用改变电源电压继续实验的方法进行验证【解析】（1）在连接电路时,为了防止连接不当可能损坏电路的情况出现,必须将开关处于断开状态；（2）由电路图可知：两灯为并联,闭合开关后,观察到灯L2发光,但灯L1不发光,电流表的示数为零,说明L1这条路不通,导致的原因可能是L1或电流表开路；（3）根据图乙中电流表的指针所指位置可读出它的示数为0.52A,干路上的电流大于支路中的电流,因此图丙中电流表的量程应按照0-3A的量程读出示数为1A；考虑到测量误差等原因,我们可以得出并联电路中,干路里的电流等于各支路电流之和即I=I1+I2；（4）在探究并联电路中的电流规律时,要注意改变各支路的阻值,同时改变电源电压进行多次测量,分析数据才能得出更为普遍的规律．因此还可以采用的方法为：用改变电源电压继续实验的方法进行验证. 14．小琳使用图中装置,比较铅笔芯的导电效果．（1）实验中,小灯泡的亮度越亮,说明铅笔芯的导电效果越_____（选填“好”或“差”）（2）小琳猜想,同一根铅笔芯的导电效果可能与长度有关．小琳将一根铅笔芯接入电路,改变接入电路中的铅笔芯的长度,观察灯泡的亮度,记录表格如下．请你通过比较1、2、3三次实验帮助小琳得出结论：_____（3）小琳将木质的铅笔杆接入电路,发现小灯泡不发光,说明：_____．【答案】好同一根铅笔芯,导电效果与长度有关（或者同一根铅笔芯,长度越长＜短＞,导电效果越差＜好＞）木质铅笔杆是绝缘体（或木质铅笔杆的导电效果差）【解析】（1）铅笔芯的导电效果是通过小灯泡的亮度体现的,这里采用的是转换法的思想；（2）比较三次实验中铅笔芯接入的长度变化、小灯泡亮度的变化得出正确的结论；（3）导体容易导电,绝缘体不容易导电．（1）实验中,小灯泡的亮度越亮,说明铅笔芯对电流的阻碍作用越小,即导电效果越好；（2）比较1、2、3三次实验,铅笔芯接入电路中长度越短,小灯泡越亮,因此得出的结论是：同一根铅笔芯,导电效果与长度有关；或者同一根铅笔芯,长度越长（短）,导电效果越差（好）；（3）小琳将木质的铅笔杆接入电路,发现小灯泡不发光,说明木质铅笔杆是绝缘体,或木质铅笔杆导电效果差．四、作图题15．用笔画线表示导线,按照图甲所示的电路图,将图乙中各元件连接起来.【答案】【解析】电流从正极出发经过开关S1后,分为两个支路,一条支路是经灯泡直接回到负极,另一条经过开关S2到电铃,然后回到负极.实物图如图：五、计算题16．根据图所示的实物图,请在方框内画出其电路图.（______）【答案】【解析】由实物图可知两灯泡并联,开关在干路上,电流表测量L2电流,根据电流的流向画出电路图,如图所示：11。

[第十三章 一、初识家用电器和电路 第2课时 电路图] 一、选择题1.下列关于电路图的说法中正确的是 ( )A .含有电源符号的图就是电路图B .用开关和电源连接的图是电路图C .含有用电器的图是电路图D .用电路元件符号表示电路连接的图,叫作电路图 2.如图所示的电路,正确的是 ( )3.小华同学连接了如图所示的电路,以下有关此电路的说法中正确的是 ( )A .S 1断开、S 2闭合时,电路是断路B .S 1闭合、S 2断开时,小灯泡正常发光C .S 1和S 2都闭合时,小灯泡将烧坏D .S 1和S 2都断开,电源中仍有电流通过4.[2019·金华、丽水] 如图所示是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,塑料片起到开关的作用.该手电筒的工作电路是中( )二、填空题5.写出中各字母所代表的元件名称.A 是 ,B 是 ,C 是 ,D是,E是,F是.三、解答题6.请在虚线框内画出中实物电路对应的电路图.7.请你根据中实物电路,在虚线框内画出对应的电路图.8.根据如图甲所示的电路图将图乙中的实物图连接起来(用笔画线代替导线).9.如图所示,电冰箱内有一个通过冰箱门来控制的开关,当冰箱门打开时,开关闭合使冰箱内的照明灯亮;当冰箱门关闭时,开关断开使冰箱内的照明灯熄灭.中能正确表示冰箱开门状态下冰箱内照明电路的是()答案1.D2.C判断电路是否正确,首先要看电路是否完整;然后再看电路是否存在故障,特别是短路故障.3.B S1断开,S2闭合时,电源短路,故A错误;S1闭合,S2断开时,小灯泡接入电路中,能正常发光,故B正确;S1和S2都闭合时,电源短路,电源会损坏,小灯泡没有接入电路中,所以小灯泡会完好无损,故C错误;S1和S2都断开,电路为断路状态,电源中没有电流通过,故D错误.4.D根据题干,基座塑料片起到开关的作用,根据图示,塑料片在两节干电池的中间.5.电源开关灯泡电铃电动机导线6.如图图所示7.如图图所示8.如图图所示9.C当冰箱门打开时,开关闭合使冰箱内的照明灯点亮,灯泡与电源接通.关门时,弹簧受压,此时灯泡不亮;开门时,弹簧恢复原状,开关与灯泡所在电路接通,灯泡亮.能表示冰箱门打开状态的是A、C,B、D表示冰箱门处于闭合状态,不符合题意;A中的灯泡没有与电源接通,所以灯不亮,故A不符合题意,C中开关闭合,灯泡所在电路接通,因此符合题意.。

13.1 初识家用电器和电路一．选择题（共7小题）1．（2016•漳州）图中的电路正确的是（）A．B．C．D．2．（2016•温州）如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）A．a和b B．c和d C．e和f D．g和h3．（2016•河源）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A．B．C．D．4．（2016•遵义）如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路5．（2016•赤峰）如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间，自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（）A．①会②不会③断开B．①不会②会③闭合C．①不会②会③断开D．①会②不会③闭合6．（2016•岳阳）与实物图对应的电路图是（）A．B．C．D．7．（2016•钦州）如图所示的四个电路图与实物电路对应的是（）A．B． C．D．二．填空题（共15小题）8．如图所示为某宾馆的房卡，只有把房卡插入槽中，房间内所有的灯和插座才能有电，房卡的作用相当于一个（填电路元件），该元件接在房间电路的（选填“支路”、“干路”）．9．完整的电路由、、开关和导线组成．10．电路和水路有相似之处．如图所示，水泵相当于电路中的，水轮机相当于电路中的，阀门相当于电路中的．11．电路中提供电能的是，消耗电能的是，输送电能的是，控制电路通断的是．12．在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是（串联╱并联）的，此时A表读数为流经（R1/R2）的电流表；A表和B表都是（电压表13．如图所示，是两个小灯泡组成的并联电路，其中还接有一只电流表，甲是，乙是（小灯泡/电流表）．14．如图，L是灯泡，要使两灯均正常发光，（1）请在“○”处填入电流表、电压表对应的符号．（2）正确连接后两灯是（“串”或“并”）联的．15．如图所示电路中，只闭合S1、S2时，灯L1、L2是，只闭合S3时，灯L1、L2是（选填“串联”或“并联”），同时闭合开关会造成电源短路．16．一串小彩灯，规格都是“4V 0.2A”，每个小彩灯的结构如图所示，在正常情况下，细金属丝由于表面有一层氧化铜而与灯丝支架不导通，若加上100V以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通．若其中一只小彩灯的灯丝被烧断，其它小彩灯（选填：“能”或“不能”）发光，原因是：．17．如图所示，当闭合开关S1、S2时，两灯都能亮．若再断开开关S1时，此时灯（选填“L1”或“L2”）亮，此时电流从灯（选填“左”或“右”）接线柱流向另一接线柱．18．根据实物，在线框内画出对应的电路图．19．根据图1实物图在图2的虚线框内画出相应的电路图．20．根据实物图，在方框内画出电路图．21．请你在图2中画出图1电路的电路图．22．根据实物连接图1画出相应电路图2．三．实验探究题（共3小题）23．如图所示，实验小组的同学连好电路后，闭合开关发现灯泡不亮．于是小文用一根导线检查故障所在：①闭合开关，将导线连接在a、b之间，发现灯不亮；②闭合开关，将导线连在b、c间，灯仍不亮；③闭合开关，将导线连在c、d间，灯亮了．根据以上操作分析：电路故障出现在；故障是．24．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸．请你根据所给的电路图回答下列问题：（1）起爆前定时开关S是闭合的，还是断开的？答：开关S应当处于状态．（2）起爆前此电路是A．串联电路B．并联电路C．由一个用电器构成的一个简单电路D．以上皆有可能（3）为什么电路中要安装一个灯泡？答：起爆前起到的作用，防止电路短路而烧坏电源．（4）设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸．为使引爆装置停止工作，拆弹专家应在图中（填“a”或“b”）处剪断导线．拆除前起爆器上（填“有”或“没有”）电流通过．25．为了测量一只阻值约为20Ω的电阻R的精确阻值，小芳把三节干电池串联起来作为电源，连成如甲图所示的电路．（1）电路中有两处连接错了，请你在接错的导线上打“×”，并用笔画线代替导线，画出正确的连线．（2）在图乙所示的虚线框内，根据改正后的实物电路画出电路图．四．解答题（共4小题）26．在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处，要求电键S 闭合后，（a）电流方向如图所示；（b）移动滑动变阻器的滑片P．小灯L变亮时，电压表的示数变大．27．现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入如图的电路图中适当位置．（1）按下开关S2、S3时，电路中绿灯亮，电铃响；（2）按下开关S1、S2时，电路中灯不亮，电铃不响；（3）按下开关S1、S3时，红灯亮．28．在如图电路的圆圈内填入适当的电表符号，要求闭合电键S后两灯都能发光．29．电路的识别：（1）根据如图1所示的实物电路，请你在方框内画出对应的电路图．（2）如图2所示是小红同学连接的电路．如果合上开关，将会出现现象（选填“断路”或“短路”）；对于这个电路，只须拆掉导线，就能成为灯L1和L2串联的正确电路．参考答案与解析一．选择题（共7小题）1．（2016•漳州）图中的电路正确的是（）A．B．C．D．【分析】根据电路的组成进行判断，即完善的电路至少由电源、开关、用电器组成，据此分析各电路图，进行解答．【解答】解：A、图示电路仅由开关、用电器（灯泡）组成，缺少电源，电路不完整，故A 错误．B、图示用电器与开关并联，当开关闭合后，形成电源短路，故B错误；C、图示电路仅由电源、用电器组成，缺少开关，电路不完整，故C错误；D、图示电路有电源、开关、用电器组成，电路结构完整，故D正确．故选D．【点评】本题考查了电路是否完整的判断，是一道基础题；知道完整电路的组成要素、分析清楚图示电路是解题的关键．2．（2016•温州）如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）A．a和b B．c和d C．e和f D．g和h【分析】用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作．【解答】解：A、导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作．故A不符合题意；B、导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故B不符合题意；C、导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故C不符合题意；D、导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故D符合题意．故选D．【点评】本题考查对用电器短路现象的判断和分析，用电器短路会造成部分电路短路，被短路的用电器不能工作，其它用电器可以工作（在允许的最大电压范围内）．结合图中连接不同接线柱时电路的变化进行分析是解决该题的关键．3．（2016•河源）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A．B．C．D．【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案．【解答】解：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮．故D不正确．故选B．【点评】本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案．4．（2016•遵义）如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路【分析】用电器短路是指用一根导线将某个用电器的两端连接起来，被短路的用电器中无电流通过．但与导线串联的其它用电器若能工作，说明除被导线并联的部分电路外电路是导通的．【解答】解：由图可知：L1与L2是串联电路，在电路中任意一处断开，则灯泡都不能工作．导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，说明电路都为断路；当导线并联在ac两点间时，灯L1，L2均不发光，说明cd间有断路，即灯L2开路；当导线并联在cd两点间时，灯L1，L2均不发光，说明灯L1开路或开关开路；当导线并联在bd两点间时，灯泡L1发光，说明灯L1正常，bd间发生断路，因此电路故障为灯L2与开关S均开路．故选B．【点评】本题考查了学生在实验操作中用导线判断电路故障的方法．5．（2016•赤峰）如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间，自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（）A．①会②不会③断开B．①不会②会③闭合C．①不会②会③断开D．①会②不会③闭合【分析】由图可知当定时开关闭合时播放器被短路，则播放器中没有电流通过；若定时开关断开时，播放器将接在电源两端，由以上原理可知答案．【解答】解：由题意知，闭合开关S，当“定时开关”处于闭合状态时，指示灯会亮，播放器被短路，则播放器中没有电流通过；播放器不会播放音乐；到达设定时间定时开关”处于断开，“播放器”有电流通过播放音乐．故选A．【点评】本题考查物理知识在生产生活中的应用，应在认真分析题意及电路的基础上找到合适的物理规律作答．6．（2016•岳阳）与实物图对应的电路图是（）A．B．C．D．【分析】串联电路特点是电流有一条路径，串联电路的各用电器相互影响，开关控制整个电路；并联电路特点是电流有两条或两条以上路径，并联电路的各用电器不相互影响．干路上开关控制整个电路，支路上开关控制本支路．【解答】解：从实物图中可以看出，两只灯泡并联，开关控制干路．A．两只灯泡并联，开关控制干路，与实物图符合．B．两只灯泡并联，开关控制L2支路，与实物图不符合．C．两只灯泡并联，开关控制L1支路，与实物图不符合．D．两只灯泡串联，与实物图不符合．故选A．【点评】本题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容．7．（2016•钦州）如图所示的四个电路图与实物电路对应的是（）A．B． C．D．【分析】从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，据此分析．【解答】解：从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，A、两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，符合题意；B、两只灯泡并联，开关控制干路，电流表测量干路中的电流，不合题意；C、两只灯泡并联，电流表测量灯泡L2的电流，不合题意；D、两只灯泡并联，开关控制L2支路，而实物图中的开关控制干路，不合题意．故选A．【点评】本题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容．二．填空题（共15小题）8．如图所示为某宾馆的房卡，只有把房卡插入槽中，房间内所有的灯和插座才能有电，房卡的作用相当于一个（填电路元件），该元件接在房间电路的（选填“支路”、“干路”）．【分析】开关的作用是控制电路的通断，开关闭合后，它所控制的电路中才有电，用电器才能工作，据此分析答题．【解答】解：只有把房卡插入槽中，房间内的灯和插座才能有电，这说明：房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当接在干路上的开关．故答案为：开关；干．【点评】本题考查了电路的组成，是一道基础题，开关可以控制电路的闭合与断开．9．（2015•黔西南州校级模拟）完整的电路由、、开关和导线组成．【分析】电路是指用导线把电源、用电器、开关连接起来组成的电流的路径．要想组成一个完整的电路，在这四个电路元件中缺一不可．【解答】解：电路是指用导线把电源、用电器、开关连接起来组成的电流的路径．故答案为：电源；用电器．【点评】本题考查了电路的基本组成：电源、开关、导线和用电器．缺少哪一个元件都不算完整的电路．同时要了解用电器的作用．10．电路和水路有相似之处．如图所示，水泵相当于电路中的，水轮机相当于电路中的，阀门相当于电路中的．【分析】电路的基本组成包括电源、开关、用电器和导线，结合水流可做出类比．【解答】解：如图所示，水泵相当于电路中的电源，为水路中提供动力；水轮机相当于电路中的用电器，是由水流来推动的；阀门相当于电路中的开关，可控制水路的通断．故答案为：电源；用电器；开关．【点评】本题主要考查了水路与电路的类比，了解电路的基本组成，知道水路中不能结构不含义是解答的关键．11．电路中提供电能的是，消耗电能的是，输送电能的是，控制电路通断的是．【分析】电路是指用导线把电源、用电器、开关连接起来组成的电流的路径，根据电路各部分的作用填写．【解答】解：在电路中，电源是提供电能的装置，它将其它形式的能转化为电能；用电器是消耗电能的装置，它将电能转化为其它形式的能；输送电能的是导线；控制电路的是开关．故答案为：电源；用电器；导线；开关．【点评】本题考查了电路的组成，比较简单，只要知道电路的基本组成部分和各部分的作用即可解答．12．在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是（串联╱并联）的，此时A表读数为流经（R1/R2）的电流表；A表和B表都是（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．【分析】根据电压表和电流表在电路中的作用以及串并联电路的特点进行分析，即电压表在电路中相当于开路，电流表在电路中相当于导线．【解答】解：开关S闭合后，若A表是电流表，B表是电压表，电流从正极出发，分别流入电阻R1和R2中，故电阻R1、R2是并联；此时A表测R1的电流；若A表和B表都是电流表，将使电源被短路，这种情况是不允许的．故答案为：并联；R1；电流表．【点评】解答本题的关键是知道电压表和电流表的正确连接方法以及各自在电路中的作用．13．如图所示，是两个小灯泡组成的并联电路，其中还接有一只电流表，甲是，乙是（小灯泡/电流表）．【分析】根据并联路的特点进行分析，使电流从电源正极流出时分为两路，分别进两个灯泡，故可判断出甲、乙中的元件．【解答】解：电流从正极流出，经过乙后分别经过两个灯泡，因此乙为电流表，甲为小灯泡．故答案为：小灯泡；电流表．【点评】解决本题的关键：一是会根据并联电路的特点设计串并联电路，二是会根据电流表在电路中的作用选择电流表的位置．14．如图，L是灯泡，要使两灯均正常发光，（1）请在“○”处填入电流表、电压表对应的符号．（2）正确连接后两灯是（“串”或“并”）联的．【分析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响．（2）根据电路图分析两灯泡的连接方式．【解答】解：（1）根据连接方式填，并联处填电压表，串联处填电流表，如下图：（2）由图可知，电流从正极出发经灯泡L1、L2、电流表回负极，因此正确连接后两灯是串联的．故答案为：（1）见上图；（2）串．【点评】填电表题实际上就是判断串并联的过程，这类题还可以采用假设法，假设圆圈处去掉，判断对电路是否有影响，有影响就填电流表，无影响就填电压表15．如图所示电路中，只闭合S1、S2时，灯L1、L2是，只闭合S3时，灯L1、L2是（选填“串联”或“并联”），同时闭合开关会造成电源短路．【分析】（1）串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；（2）短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零．【解答】解：只闭合S1、S2时，则电流只有两条路径：正极→S1→L1→负极，正极→L2→S2→负极，所以L1、L2是并联；只闭合S3时，则电流只有一条路径：正极→L2→S3→L1→负极，因此L1、L2是串联；当开关S1、S2、S3闭合时，电源的两极直接用导线连接起来了，造成电源短路，损坏电源．故答案为：并联；串联；S1、S2、S3．【点评】本题考查了学生识别串、并联电路的能力，电路的识别一般就从电流路径上分析，只有一条路径的是串联，有多条路径的是并联．16．一串小彩灯，规格都是“4V 0.2A”，每个小彩灯的结构如图所示，在正常情况下，细金属丝由于表面有一层氧化铜而与灯丝支架不导通，若加上100V以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通．若其中一只小彩灯的灯丝被烧断，其它小彩灯（选填：“能”或“不能”）发光，原因是：．【分析】（1）由小彩灯上标的“4V 0.2A”可知，小彩灯正常发光时的电压为4V，而家庭电路的电压为220V，所以小彩灯的连接方式应为串联；该灯丝烧断后，220V的电压会加在这个彩灯上，使细金属丝表面上的氧化铜被击穿，电路导通，其它小彩灯能发光．【解答】解：如图所示，当某个小彩灯L的灯丝烧毁时，AB间形成断路，220V电压就直接加到细金属丝与灯丝导电支架AB之间；氧化层被击穿，细金属丝与灯丝导电支架导通，此时烧坏的这个灯只相当于一段导线（如图），起到连接作用，这样220V的电压又重新分加在其它的未烧坏的彩灯上，使它们能继续工作．但是每个灯上的电压有一点儿升高，不过还不至于烧毁灯丝．当然，烧毁的小彩灯太多时，其余小彩灯也会因为电压过高而被烧毁．故答案为：能；当某个小彩灯L的灯丝烧毁时，220V电压就直接加到细金属丝与灯丝导电支架之间，氧化层被击穿，细金属丝与灯丝导电支架导通，相当于一段导线起到连接作用，这样220V的电压又重新分加在其它的未烧坏的彩灯上，使它们能继续工作．【点评】本题考查了学生对电阻串联的特点的了解与掌握，串联电路中发生断路时，断路两端的电压为电源电压．知道串联电路中发生断路的地方两端电压为电源电压是本题关键．对于n个等值电阻串联，每个R两端的电压为电源电压的．17．如图所示，当闭合开关S1、S2时，两灯都能亮．若再断开开关S1时，此时灯（选填“L1”或“L2”）亮，此时电流从灯（选填“左”或“右”）接线柱流向另一接线柱．【分析】由图可知，两灯泡独立工作、互不影响即为并联，然后可分析再断开开关S1时，哪个灯亮，根据电流的流向分析最后一空．【解答】解：由图可知，当闭合开关S1、S2时，两灯都能亮，则两灯并联，开关S2控制干路，S1控制灯泡L2，因此当闭合开关S2，再断开开关S1时，此时灯L1亮，L2不亮，此时电流从灯左接线柱流向另一接线柱．故答案为：L1；左．【点评】灯泡是否能发光，关键看是否有电流通过，可根据电流流向法进行判断．18．根据实物，在线框内画出对应的电路图．【分析】从实物图中可以看出两灯泡并联连接，开关控制L1，根据实物图画出电路图．【解答】解：从电源正极开始分路，一路经过灯泡L2，另一路经过开关和L1，然后共同回到电源负极；如图所示：【点评】本题考查根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的前提．19．根据图1实物图在图2的虚线框内画出相应的电路图．【分析】先分析电路的连接方式，然后根据实物图画出对应的电路图．【解答】解：根据实物图可知，两灯泡并联，电流表与灯泡L2串联，开关控制整个电路，电路图如下图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．20．根据实物图，在方框内画出电路图．【分析】根据实物图明确电流的流向，确定电路的串并联性质，再画出相应的电路图，并且要求电路图与实物图相对应．【解答】解：从电源正极经过开关开始分支，一支经灯泡L1、电流表；另一支经灯泡L2回到电源负极，电压表并联在L2两端，如下图所示：【点评】根据电流的流向法，明确串并联电路的性质，再结合元件的连接顺序来画电路图，是一般的步骤要求．21．请你在图2中画出图1电路的电路图．【分析】根据电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．【解答】解：根据实物图可知，电流从电源正极开始分支，一路经过灯泡L2，另一路经过灯泡L1、开关S1，然后两路汇合到开关S，共同回到电源的负极，如图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关、电流表的位置．22．根据实物连接图1画出相应电路图2．【分析】两个灯泡并联，一个开关控制整个电路，一个开关控制支路，根据实物图画出电路图．【解答】解：由图知：电流从电源的正极流出，经开关S1后分成两支：①灯泡L2；②灯泡L1和下面的开关S2；然后再汇合到一起回到电源的负极．如图所示：【点评】本题考查了根据实物图画电路图，关键是明白电路中各个用电器的连接方式，根据实物图画电路图是整个初中物理的难点，也是中考必考的内容．三．实验探究题（共3小题）23．如图所示，实验小组的同学连好电路后，闭合开关发现灯泡不亮．于是小文用一根导线检查故障所在：①闭合开关，将导线连接在a、b之间，发现灯不亮；②闭合开关，将导线连在b、c间，灯仍不亮；③闭合开关，将导线连在c、d间，灯亮了．根据以上操作分析：电路故障出现在；故障是．【分析】灯泡不亮可能是灯泡短路会电路中存在断路造成的．电源短路是指电源两极不经过用电器直接连通的电路，此时电路中的电流较大，可能会烧坏电源．【解答】解：闭合开关，灯泡不亮要么短路、要么断路；①闭合开关，将导线连接在a、b之间，灯不亮，则灯短路；②闭合开关，将导线连在b、c间，灯仍不亮，则b、c间导线不存在断路；。

------------------------- 天才是百分之一的灵感加百分之九十九的勤劳------------------------------13.1 初识家用电器和电路习题1.以下器件中不属于用电器的是( )2. 以下说法中正确的选项是（）A 开关合上的电路必定是通路B 导线内部断裂时会发生短路C 电路发生开路时电流很大会造成事故D 电路中连结导线松脱会产生开路3. 以下符号中不属于用电器的是（）4.用两段导线、一节电池想法使一只小灯泡发光，某同学试试了如下图的几种连结，你以为此中不可以使小灯泡发光的是( )5．在连结电路的过程中，以下哪个步骤是不用要的( )A．开关应是断开的B．连结电路时，必定要从电源正极出发，直至电源负极C．为保持各连结点接触优秀，各接线柱要顺时针拧紧D．连结完成后，要认真检查电路连结能否正确，不同意发生短路6. 我们在连结电路时特别要防止电源发生短路，这是由于在短路时（）A．电源中没有电流经过B．用电器中有很大的电流经过，简单烧坏用电器C．电源中有很大的电流经过，简单烧坏电源D．电源正常工作，但用电器不可以正常工作7. .以下电路图与右侧的实物图一致的是（）8.从能量转化的观点看，全部的电源都是( )A．把电能转变为其余形式的能的装置B．把其余形式的能转变为电能的装置C．把化学能转变为电能的装置D．耗费电能的装置9.从能量转变看法来看，电源是把能转变为的装置。

干电池、蓄电池向外供电时，电池内部发生化学变化，转变为；当时，蓄电池也能够看作是用电器。

发电机经过电线把电输送给工厂、乡村以及千家万户，发电机发电的时候，转金戈铁制卷-------------------------天才是百分之一的灵感加百分之九十九的勤劳------------------------------化为。

10.无论电路是简单的仍是复杂的，构成电路总离不开、、和这四种元件．在电路中供给电能的是，耗费电能的是，输送电能的是，控制电能输送的是．11.电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不经过用电器的电路叫．12.如下图，当开关 S1、S2断开时，电路处于 _______状态；当开关S1闭合、 S2断开时，电路处于_______状态；当开关S1、 S2都闭合时，电路处于 _______状态。

13.1 初识家用电器和电路1．下列器材中属于用电器的是 ( ) A ．导线 B ．电视机 C ．开关 D ．干电池2．图 中不属于用电器的是( )3．电源是把能转化成能；能转化成_______能．4．下列说法中不正确的是( ) A ．常见的电源有直流电源和交流电源B ．直流电源对用电器供电时，外部电流的方向是由电源的正极经用电器回到负极C ．电风扇工作时，将电能主要转化为机械能D ．干电池工作时，把内能转化为电能 5．连接电路时应注意：(1)在连接电路的过程中，开关必须________．(2)将导线接到电路元件的接线柱上，并________(选填“顺时针”或“逆时针”)旋紧螺帽，以保证____________．(3)绝不允许以任何方式用导线将电源两极直接相连，以免损坏电源．6．电灯工作时，将电能转化为_______和_______能；电动机工作时，电能主要转化为_______能；电饭煲工作时，将电能转化为_______能；手机充电时，_______能转化为_______能．7．如图 所示为一个小灯泡的实物电路，存在的接线故障是( )A ．电源短路B ．小灯泡断路C ．开关短路D ．小灯泡短路9．下列符号中不属于用电器的是 ( )10．电源是把____________能转化为________能的装置；用电器是把________能转化为________能的装置．11．在如图所示的四个电路图中，符合电路基本条件且连接正确的是( )12______________，属于断路的是_______．13．2018·江西简单电路是由电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的__________；充电宝给手机充电时，充电宝相当于简单电路中的__________．14．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )A．电池电能耗尽B．小灯泡灯丝断了C．小灯泡接触不良D．开关处出现短路15．如图所示，当开关闭合时，发生的现象是( )(1)灯正常发光(2)灯不亮 (3)电源会被烧坏(4)灯会被烧坏A．(1) B．(2) C．(3)和(4) D．(2)和(3)16．如图所示，电扇中有一自动断电的安全装置，当电扇倾倒时，它________电路；直立时，它________17．如图端分别压在干电池的正、负极上，他发现锡铂纸发热并燃烧起来，这是由于电源发生了________，形成了很大的电流，这一过程中能量的转化情况是__________________．18．为了改善室内的通风情况，实验室安装了一个能双向旋转（正转和反转）的电风扇．这引起了同学们的兴趣，他们决定通过模拟实验来揭开电风扇双向旋转的奥秘．(1)只要改变通过电风扇的电流方向，就能改变电风扇的旋转方向；通常可借助双刀双掷开关的切换来改变通过电风扇的电流方向．(2)如图所示的虚线框内是一个双刀双掷开关的结构示意图，其中a、b、c、d、e、f是双刀双掷开关的6个接线柱，在图示情况下6个接线柱之间是相互绝缘的．当闸刀S合到右侧时，可使接线柱b与c、e与厂接通；当闸刀S合到左侧时，可使接线柱b与a、e与d接通．经过进一步摸索，同学们发现只要在图中连接几根导线，就能通过双刀双掷开关使电风扇双向旋转．试在图中的电源E、电风扇F和双刀双掷开关S的有关接线柱间连接若干导线，使得闸刀S合到右侧时通过电风扇的电流方向与闸刀合到左侧时通过电风扇的电流方向相反．19．请设计一个由干电池供电、开关控制微型电动机工作的简单电路，在下面的虚线框内画出电路图．答案1． B2． D3．其他形式的电电其他形式的4． D5． (1)断开(2)顺时针接触良好6．内光机械内电化学7． C8．如表所示10．其他形式的电电其他形式的11． C12． C AB D13．用电器电源14． D15． D16．断开闭合17．短路电能转化为内能18．如图所示19．如图所示。

13.1 初识家用电器和电路1．用导线把_______、_______、_______连接起来组成的_______叫电路．其中电源的作用是_______；用电器是利用_______来工作的设备；导线的作用是_______，它是_______的通道；开关的作用是控制_______．2．如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于电路中的( )A．电源 B．开关C．导线 D．用电器3．如图( )A．电池是消耗电能的装置B．灯泡是消耗电能的装置C．电池是提供电能的装置D．灯泡发光是将电能转化为光能和内能4．电路连接的过程中需要注意的是：(1)在连接电路的过程中，开关必须处于_______状态，拆除电路时，先断开_______，然后拆除电源两极的接线以及其他导线．(2)用导线连接电路元件时，要将导线的两端接在电池盒、灯座、开关等的接线柱上，并_______时针旋紧，保证接触良好．(3)连接电池两极的导线_______（选填“可以”或“不可以”）以任何方式直接相连．5．如图)6．如图，处于断路状态的是________，处于短路状态的是________，连接不正确的是________．7们按要求分类吗？电源：____________________________．用电器：____________________________．开关：____________________________（选填序号）．8．下列说法中正确的是( )A．开关闭合的电路一定是通路B．导线内部断裂时会发生短路C．电路发生断路时电流很大会造成事故D．电路中连接导线松脱会产生断路9.请在虚线框内画出下列实物电路对应的电路图．10．绝不允许用电线把电源的两极直接连接起来，是因为 ( )A．有触电的危险B．电路中没有电流C．电流太小会损坏电源 D．电流太大会损坏电源11．下列器件中，属于电源的是____________；属于用电器的是__________________________．(填字母)A．拉线开关B．电风扇C．电脑D．干电池E．导线F．电视机G．发电机H．灯泡I．电动机J．空调K．汽油机L．洗衣机M．空气开关N．柴油机 O．蓄电池12．如图所示是一个小电动机模型和一电灯组成的电路，当开关S闭合后，则( )A．电动机转动，灯不亮B．电动机转动，灯也亮C．电动机不转动，灯亮D．电动机不转动，灯也不亮13．某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。
