绝缘等级 - Isolation class

UL 变压器绝缘材料的温度等级知识CLASS A和CLASS B 是绝缘材料的温度等级，是根据IEC 60085 来划分的，相应地，还有Class F, Class H等，它们之间的温度限值不同。

CLASS A是不需要绝缘系统的，CLASS A以上温度等级则需要。

Class A 100度Class E 115度Class B 120度Class F 140度Class H 155度UL的绝缘系统分为两种，一种是OBJS，一种是OBJY。

OBJS通常是做绝缘材料（如Tape,Tube,Insulated Wire）的厂商申请，而OBJY则是器件（如变压器、马达等）生产厂家来申请。

OBJY2是UL的CCN（Category Control Number）后面带的2表明，是UL Recognized 。

（不带数字，表示是UL List）后面带的8表明，是cUL Recognized。

（带数字7表明，是cUL List）UL的绝缘系统有：Class E 120度Class B 130度Class F 155度Class H 180度ClassN 200度ClassR 220度ClassN 200度ClassS 240度ClassC 240度以上绝缘系统:绝缘系统是一些绝缘材料的组合。

在经过广泛的测试之后，证明这些绝缘材料组合在一起，在长期承受不超过该绝缘系统等级所限定的温度时，都不会发生绝缘性能的明显减弱。

但是实际生产出来的产品（例如变压器、马达等）在结构上还是要满足相关标准的要求（如CL 、CR、抗电强度等）。

所以，就算是有了绝缘系统，还是要进行器件的结构检查及测试。

例如, 在设计变压器或马达时, 一般有两种基本方法选择产品采用的材料:使用的电线、绝缘胶布和热塑料的选择既可采用识别各自的材料温度性能这种方法(如每一种材料自身的UL RTI), 也可采用集中式EIS识别这种方法。

后一种方法是测量所选择的材料组合如何在一个共同环境中一起工作。

隔离变压器参数
隔离变压器（Isolation Transformer）是一种特殊的变压器，其主要作用是隔离输入端和输出端的电路，以保护设备和人员不受电流干扰和电击伤害。

隔离变压器的参数主要
包括输入和输出电压、容量、绝缘等级、变比、功率因数等，下面对这些参数进行介绍。

输入和输出电压：隔离变压器的输入和输出电压主要包括单相和三相电压两种形式。

单相电压一般分为220V、380V、110V等，而三相电压则有380V、400V、415V等。

输入和
输出电压的选择需要根据具体的用途和要求进行选择。

容量：隔离变压器的容量一般是单位时间内输出的电量，其单位为VA（Volt-Ampere）。

隔离变压器的容量选择需要根据设备的功率和电流要求进行选择。

容量过小会导致过载和
损坏，容量过大则会浪费电能和增加设备成本。

绝缘等级：隔离变压器的绝缘等级表示其绝缘性能的好坏，通常采用B、F、H、C等级来表示。

不同的绝缘等级代表的绝缘性能也不同，选择绝缘等级需要根据电路环境和使用
要求进行选择。

变比：隔离变压器的变比指的是输入端和输出端的电压比，通常表示为K值。

K值等
于输出电压除以输入电压。

变比的选择需要根据电路的电压需求和设备的要求进行选择。

功率因数：隔离变压器的功率因数指的是其输入端和输出端的功率因数，通常用
cosΦ来表示。

功率因数越小，代表负载电器的效率越低，所需的电容和电缆线材的尺寸
也相应增加。

电机（马达）electric motor,微电机micro motor小电机small motor分马力电机fractional horsepower motor空调暧通电机HVAC motor (heating, ventilating air-conditioning motor)直流电机Direct current motor, DC motor串励直流电机series wound DC motor并励直流电机shunt wound DC motor复励直流电机compound wound DC motor直流无刷电机Brushless direct current motor, BLDC motor串激电机universal motor交流电机Alternating current motor, AC motor齿轮电机Geared motor, Gear motor同步电机synchronous motor异步电机asynchronous motor, induction motor罩极电机shaded pole motor步进电机step motor, stepper motor, stepping motor混合式hybrid磁阻式variable reluctance永磁式permanent magnet步距角精度step angle accuracy转轴shaft轴向负载axial load轴向窜动axial endplay 径向跳动radial runout负载on load过载overload额定负载rated load空载no-load电流current电压voltage防护等级protection class, degree of protection, isolation class绝缘等级insulation class力距torque起动力距starting torque最大(崩溃)转距break down torque堵转locked rotor保持力距holding torque共振resonance电线（电缆）cable测试程序test procedure性能测试performance test耐压测试dielectric test (high pot test)功能测试functionality test, function test实地测试field test寿命测试life test老化试验ageing test连续运转continuous duty, continuous running间歇运转intermittent duty, intermittent running温升试验temperature rise test环境温度ambient temperature峰值peak value供应商supplier, vendor, seller客户customer, client, buyer样品（样机）prototype, sample试生产pilot production, try-out production小批生产pre-series production 批量生产series production打筋spline滚花knurl攻丝tap键槽keyway定位销stop pin螺钉screw螺纹thread螺栓bolt螺母nut联结器（接插件）connector端子：terminal标签, 铭牌label nameplate外形尺寸outside dimension outline精度accuracy公差tolerance不符合要求non-conformity, out of specification前端盖front flange, front end cover, front end bell, front end shield后端盖rear flange, rear end cover, rear end bell rear end shield凸台pilot齿轮，带轮pinion, gear wheel, gear滚珠轴承ball bearing含油轴承sleeve bearing, bronze bearing, self lubricating bearing转子rotor定子stator铁芯core电枢armature磁钢magnet整流子（换向器）commutator碳刷carbon brush, brush刷握brush holder机壳housing/shell轴承室bearing housing出轴shaft extension扁丝flat工装、夹具jigs, fixtures, tooling规gauge引出线lead wire, leads线路板PCB (printed circuit board)驱动器driver, drive冲片lamination 槽slot齿teeth轭yoke硅钢片silicon steel 漆包线copper wire/enamel insulated copper wire胶带tape压铸die casting注塑mould injection波纹垫圈wave washer车加工machining 精车：turning霍尔传感器hall sensor开关switch装配assemble, assembly生产制造make, manufacture, produce动平衡balance. balancing热处理heat treatment表面淬火case hardening穿透淬火through hardening退火annealing正火temper表面涂覆surface coating喷砂sandblast涂胶gluing滴漆varnish电泳powder coating E-coating力矩速度曲线speed torque curve磁通flux工艺流程图process flow chart绝缘骨架plastic bobbin止口rabbet粗糙度roughness同心度concentricity偏心度eccentricity垂直度perpendicularity平行度parallelismabscissa axis 横坐标ac motor 交流电动机active component 有功分量active in respect to 相对呈阻性actual value,effective value 有效值acyclic machine 单极电阻adjustable-speed range 调速范围admittance 导纳air gap 气隙air-gap flux distribution 气隙磁通分布air-gap flux 气隙磁通air-gap line 气隙磁化线air-gap reluctance 气隙磁阻algebraic 代数的algorithmic 算法的alternating current motor交流电动机ampere-turns 安匝(数)Amplitude Modulation (AM) 调幅angle stability功角稳定arc,electric arc 电弧armature circuit 电枢电路armature conductor 电枢导体armature coil 电枢线圈armature m.m.f. wave 电枢磁势波armature reaction 电枢反应armature reaction reactance 电枢反应电抗armature iron 电枢铁心asynchronous motor异步电机asymmetry 不对称automatic V oltage regulator(A VR)自动电压调整器auxiliary motor 辅助电动机axially and circumferentially 轴向和环向axial magnetic attraction 轴向磁拉力bandwidth 带宽base 基极basic frequency component基频分量bast pressure 风压belt factor 分布系数 bilateral circuit 双向电路bimotored 双马达的biphase 双相的breakaway force起步阻力 breakdown torque 极限转矩 bronze 青铜brush 电刷brush voltage drop 电刷压降brush spacing电刷间距capacitance电容carrier 载波cartesian coordinates 笛卡儿坐标系can 屏蔽套cast-aluminum rotor 铸铝转子centrifugal force 离心力characteristic frequency 固有频率chopper circuit 斩波电路circuit branch 支路circuit components 电路元件 circuit diagram 电路图circuit parameters 电路参数circumferential orientation motor 切向永磁电机critical whirling speed 临界转速claw-poles 爪极电机closed loop 闭环closed slot 闭口槽coaxial 共轴的,同轴的cogging torque 齿槽转矩coil winding 线圈绕组coincide in phase with 与….同相collector 集电极commutating pole,inter pole 换向极commutator segment 换向片commutator-brush combination 换向器-电刷总线compensating winding 补偿绕组compensating coil 补偿线圈complex impedance 复数阻抗compound generator 复励发电机compounded 复励conductance 电导conductor 导体converter 变流器copper loss 铜耗correction coefficient 校正系数corridor 通路counter-clock wise 逆时针coupling capacitor 耦合电容current attenuation 电流衰减current density 电流密度current gain 电流增益current phasor 电流相量current strength 电流强度current vector 电流矢量damping cage 阻尼笼dc generator 直流发电机dc motor 直流电动机de machine 直流电机differentiation 微分digital signal processor (DSP) 数字信号处理器direct axis transient time constant 直轴瞬变时间常数direct-axis transient reactance 直轴瞬态电抗direct-axis component of voltage电压直轴分量direct axis 直轴direct-current 直流direct torque control (DTC) 直接转矩控制displacement current 位移电流distributed winding 分布绕组distribution factor 分布因数distorition of voltage waveshape 电压波形畸变domain 磁畴duty,load 负荷dynamic response 动态响应dynamic-state operation 动态运行3D equivalent magnetic circuit network method 三维等效磁路网络法3D-EMCN e.m.f = electromotive fore 电动势eddy current 涡流effective values 有效值effects of saturation 饱和效应electric energy 电能electrical device 电气设备electromagnetic induction 电磁感应electromagnetic power电磁功率 elecironagnetic clamping电磁阻尼electric potential 电位electrical field 电场electromotive force 电动势electromagnetic force 电磁力electromagnetic wave 电磁波electrode 电极电焊条electromagnetic torque 电磁转矩end ring 端环end turn 端部绕组end cover端盖 end ring 端环end leakage reactance端部漏抗equivalent T – circuit T型等值电路excitation system 励磁系统exciting voltage 励磁电压external armature circuit 电枢外电路external characteristic 外特性fan 风扇feedback component 反馈元件feedback loop 反馈回路feedback signal 反馈信号feedback system 反馈系统feedforward signal 前馈信号feedforward system 前馈系统ferromagnetic 铁磁材料field coils 励磁线圈 field current 励磁电流field effect transistor (FET) 场效应管field oriented control (FOC) 磁场定向控制field winding 磁场绕组，励磁绕组flat cable 扁电缆flux linkage 磁链flux line 磁通量flux path 磁通路径flux pulsation 磁通脉冲fluc density 磁通密度flux distribution 磁通分布forward transfer function 正向传递函数fractional pitch短节距frequency 频率frequency conversion 变频frequency changer set变频机组fringing effect边缘效应full load 满载full-load torque 满载转矩full-pitch winding整距绕组fundamental wave基波fundamental component基波分量gain 增益generator voltage发电机电压grade等级harmonic 谐波horsepower (HP) 马力horseshoe magnet 马蹄形磁铁hysteresis loss 磁滞损耗ideal source 理想电源imbricated winding,lap winding叠绕组impedance 阻抗impedance drop 阻抗压降impulse voltage peak value冲击电压峰值inductance电感induction generator 感应发电机induction machine 感应电机induction motor 感应电动机inductive component 感性（无功）分量inherent regulation of generator发电机固有电压调整率instant torgue瞬态转矩instantaneous electric power瞬时电功率instantaneous mechanical power瞬时机械功率insulation 绝缘insulation resistance绝缘电阻intensity of electrial field 电场强度interturn breakdown voltage匝间击穿电压interturn insulating 匝间绝缘interturn voltage resistant test 匝间耐压试验Interior Permanent Magnet (IPM)内置式Surface InsetPermanent Magnet (SIPM)表面式internal resistance 内阻inverter 逆变器iron core铁心iron-loss铁损lamination叠片laminated core 叠片铁心lamination insalation 冲片绝缘lag 滞后leading current超前电流leading power factor 超前功率因数leakage current 漏电流leakage flux 漏磁通leakage reactance 漏磁电抗leakage 泄漏left-hand rule 左手定则lift motor电梯用电动机light emitting diode 发光二极管lightning shielding 避雷line current 线电流line voltage 线电压linear zone 线性区linear-motion machine直线电机linear induction motor直线感应电机line-to-neutral 线与中性点间的load characteristic 负载特性load power factor负载功率因数load-saturation curve 负载饱和曲线locked-rotor torque 锁定转子转矩locked-rotor current堵转电流long pith winding长距绕组long -pith coil长距线圈magnetic amplifier 磁放大器magnetic circuit 磁路magnetic coupling磁耦合magnetic field 磁场magnetic flux磁通magnetic hysteresis(creeping) 磁滞magnetic hysteresis loop 磁滞回线magnetic induction磁感应magnetic loading 磁负荷magnetic particle 磁粉离合器magnetic pole磁极magnetic saturation 磁饱和magnetic torque 电磁转矩magnetic yoke 磁轭magnetizing reacance 磁化电抗magnetization curve 磁化曲线magnetomotive force (m.m.f) 磁动势main pole 主极mesh 网孔mid-frequency band 中频带modulator 调制器modulus 模motoring 电动机驱动motor slip 电动机转差率m.m.f wave 磁势谐波mutual flux 交互(主)磁通mutual-inductor 互感negative phase-sequence 负序no-load 空载nominal pull-in torque 标称牵入转矩non-sinusoidal 非正弦number of poles 极数number of field turns 磁极绕组匝数number of slots 槽数odd-order harmonic 奇次谐波operating point工作点operating characteristic curve 运行特性曲线optical fiber 光纤oscillation 振荡oscilloscope 示波器outside diameter of core 铁心外径overhang leakage permeance 端部漏磁导overload 超负荷overlapping 重叠parallel 并联parallel connexion magnetized winding 并励绕组parallel connexion road number 并联支路数parallel wind number 并绕根数pancake coil 扁平绕组P.D. = potential drop 电压降peak to peak 峰峰值per unit value 标么值percentage 百分数peripheral air-gapleakage磁极漏磁performance characteristic 工作特性permanent magnet永磁体permanent magnet synchronous motor 永磁同步电机permeability 导磁率periodically symmetrical 周期性对称per-unit value 标么值phase displacement 相位差phase-to-phase(line-to-line)voltage相（线）电压phase insulation 相间绝缘phase sequence 相序Phase Modulation (PM) 相位调制phase reversal 反相pilot exciter 副励磁机plugging 反向制动polarity 极性pole-changing motor 变极电动机pole core磁极铁心pole coil 磁极线圈 pole pitch极距pole shoe极靴pole end plate 磁极端板polyphase rectifier 多相整流器polyphase rectifier 多相整流器Polyphase 多相(的)potential transformer 电压互感器power amplifier 功率放大器power frequency 工频propulsion motor 推进电机pure inductance 纯电感pure capacitance 纯电容pure resistance 纯电阻punching冲片pump泵push-through winding 插入绕组quadrature-axis component of voltage电压交轴分量quadrature-axis transient time constant交轴瞬态时间常数quadrature-axis component 交轴分量quadrature-axis transient reactance 交轴瞬态电抗quadrature-axis synchronous reactance交轴同步电抗r.m.s values = root mean square values 均方根值radius 半径radial magnetic attraction force 径向磁拉力radial air gap 径向气隙random-wound 散绕reactance 电抗reactive component 无功分量reactive in respect to 相对….呈感性reactive power 无功功率rectifier 整流器reluctance 磁阻reference V oltage 基准电压reluctance 磁阻residual magnetism 剩磁resistance电阻resistivity 电阻率reactance电抗retarding torque 制动转矩rheostat 变阻器rotating commutator 旋转（整流子）换向器rotating magnetic field 旋转磁场rotor 转子rotor (stator) winding 转子（定子绕组）rotor core 转子铁芯rotor resistance 转子电阻rotor yoke 转子磁轭rotor lamination 转子叠片rotor inter-bar 转子漏阻抗rough adjustment 粗调salient poles 凸极saturation 饱和saturation curve 饱和曲线saturation effect 饱和效应saturation factor 饱和系数self excited 自励self-inductor 自感semi-enclosed mortor 半封闭电动机separately excited 他励的series 串联series excited 串励series-paralled circuit 串并联电路shaft 轴shaft-less 无轴承的short-circuiting ring 短路环short-pitching 短距shunt displacement current 旁路位移电流shunt 并励，分路器shunt excited generator并励发电机shunt field 并励磁场sillicon steel plate 硅钢片simplex wave winding 单波绕组simplexlap winding 单叠绕组single and two-layer winding 单双层绕组single-phasing 单相运行single squirrel cage winding 单鼠笼绕组single-double layer winding 单双层混合绕组sinusoidal – density wave 正弦磁密度sinusoidal time function 正弦时间函数skewed slot 斜槽skin effect 集肤效应skin-friction 表面摩擦系数slip 转差率solid state 固体slot 槽slot permeance 槽磁导slot cross section 槽截面slot pitch 槽距slot opening 槽口slot opening 槽口宽slot width 槽宽slot leakage conductance 槽漏磁导slot leakage inductance槽漏抗slot filling factor 槽满率slot winding 槽绕组slot depth 槽深slotwedge , slot seal 槽楔slot harmonic槽谐波slot model槽形slot leakage flux 槽漏磁speed-torque characteristic 速度转矩特性speed-torque curve 转速力矩特性曲线squirrel cage 鼠笼squirrel cage induction motor 笼形感应电机stabilizer 稳定器stainless steel sleeve 不锈钢轴套stator 定子stator slot 定子槽stator yoke 定子轭stator winding 定子绕组stepping motor 步进电机，步进马达stepper motor 步进电机step-servo-motor 步进伺服电机storage battery 蓄电池surface resistance 表面电阻superconducting generators (SCGs) 超导发电机symmetrical component 对称分量synchronous generator 同步发电机synchronous reactance 同步电抗synchronous reluctance motor (SRM) 同步磁阻电机synchronous speed 同步转速terminal voltage 端电压temperature rise 温升tooth flux density 齿磁通密度total flux linkage 总磁链tooth pitch 齿距tooth root 齿根tooth saturation 齿部饱和tooth shape 齿形tooth tip leakage permeance 齿端漏磁导tooth top 齿顶transformer 变压器transfer function 传递函数transient response 瞬态响应transverse flux motors (TFM) 横向磁通电机induction machine 感应式电机horseshoe magnet 马蹄形磁铁magnetic field 磁场eddy current 涡流right-hand rule 右手定则 left-hand rule 左手定则slip 转差率induction motor 感应电动机rotating magnetic field 旋转磁场 winding 绕组 stator 定子 rotor 转induction machine 感应式电机horseshoe magnet 马蹄形磁铁 magnetic field 磁场 eddy current 涡流 right-hand rule 右手定则left-hand rule 左手定则 slip 转差率 induction motor 感应电动机 rotating magnetic field 旋转磁场winding 绕组 stator 定子 rotor 转子 induced current 感生电流 time-phase 时间相位exciting voltage 励磁电压 solt 槽 lamination 叠片 laminated core 叠片铁芯 short-circuiting ring 短路环squirrel cage 鼠笼 rotor core 转子铁芯 cast-aluminum rotor 铸铝转子 bronze 青铜 horsepower 马力random-wound 散绕 insulation 绝缘 ac motor 交流环电动机 end ring 端环 alloy 合金 coil winding 线圈绕组form-wound 模绕 performance characteristic 工作特性 frequency 频率 revolutions per minute 转/分motoring 电动机驱动 generating 发电 per-unit value 标么值 breakdown torque 极限转矩breakaway force 起步阻力 overhauling 检修 wind-driven generator 风动发电机revolutions per second 转/秒 number of poles 极数 speed-torque curve 转速力矩特性曲线plugging 反向制动 synchronous speed 同步转速 percentage 百分数 locked-rotor torque 锁定转子转矩full-load torque 满载转矩 prime mover 原动机 inrush current 涌流 magnetizing reacance 磁化电抗line-to-neutral 线与中性点间的 staor winding 定子绕组leakage reactance 漏磁电抗no-load 空载 full load 满载 Polyphase 多相(的) iron-loss 铁损 complex impedance 复数阻抗rotor resistance 转子电阻 leakage flux 漏磁通 locked-rotor 锁定转子 chopper circuit 斩波电路separately excited 他励的 compounded 复励 dc motor 直流电动机 de machine 直流电机speed regulation 速度调节 shunt 并励 series 串励 armature circuit 电枢电路 optical fiber 光纤interoffice 局间的 waveguide 波导波导管 bandwidth 带宽 light emitting diode 发光二极管silica 硅石二氧化硅 regeneration 再生, 后反馈放大 coaxial 共轴的,同轴的 high-performance 高性能的carrier 载波 mature 成熟的 Single Side Band(SSB) 单边带 coupling capacitor 结合电容propagate 传导传播 modulator 调制器 demodulator 解调器 line trap 限波器shunt 分路器 Amplitude Modulation(AM 调幅 Frequency Shift Keying(FSK) 移频键控tuner 调谐器 attenuate 衰减 incident 入射的 two-way configuration 二线制generator voltage 发电机电压 dc generator 直流发电机 polyphase rectifier 多相整流器boost 增压 time constant 时间常数 forward transfer function 正向传递函数error signal 误差信号 regulator 调节器 stabilizing transformer 稳定变压器 time delay 延时direct axis transient time constant 直轴瞬变时间常数 transient response 瞬态响应solid state 固体 buck 补偿 operational calculus 算符演算 gain 增益 pole 极点feedback signal 反馈信号 dynamic response 动态响应 voltage control system 电压控制系统mismatch 失配 error detector 误差检测器 excitation system 励磁系统 field current 励磁电流transistor 晶体管 high-gain 高增益 boost-buck 升压去磁 feedback system 反馈系统reactive power 无功功率 feedback loop 反馈回路 automatic Voltage regulator(AVR)自动电压调整器reference Voltage 基准电压 magnetic amplifier 磁放大器 amplidyne 微场扩流发电机self-exciting 自励的 limiter 限幅器 manual control 手动控制 block diagram 方框图 linear zone 线性区potential transformer 电压互感器 stabilization network 稳定网络 stabilizer 稳定器 air-gap flux 气隙磁通saturation effect 饱和效应 saturation curve 饱和曲线 flux linkage 磁链 per unit value 标么值shunt field 并励磁场 magnetic circuit 磁路 load-saturation curve 负载饱和曲线 air-gap line 气隙磁化线polyphase rectifier 多相整流器 circuit components 电路元件 circuit parameters 电路参数electrical device 电气设备 electric energy 电能 primary cell 原生电池 energy converter 电能转换器conductor 导体 heating appliance 电热器 direct-current 直流 time invariant 时不变的self-inductor 自感 mutual-inductor 互感 the dielectric 电介质 storage battery 蓄电池e.m.f = electromotive fore 电动势 unidirectional current 单方向性电流circuit diagram 电路图 load characteristic 负载特性 terminal voltage 端电压external characteristic 外特性 conductance 电导 volt-ampere characteristics 伏安特性carbon-filament lamp 碳丝灯泡 ideal source 理想电源 internal resistance 内阻active (passive) circuit elements 有（无）源电路元件 leakage current 漏电流circuit branch 支路 P.D. = potential drop 电压降 potential distribution 电位分布r.m.s values = root mean square values 均方根值 effective values 有效值steady direct current 恒稳直流电 sinusoidal time function 正弦时间函数 complex number 复数Cartesian coordinates 笛卡儿坐标系 modulus 模 real part 实部 imaginary part 虚部displacement current 位移电流 trigonometric transformations 瞬时值 epoch angle 初相角phase displacement 相位差 signal amplifier 小信号放大器 mid-frequency band 中频带bipolar junction transistor (BJT) 双极性晶体管 field effect transistor (FET) 场效应管electrode 电极电焊条 polarity 极性 gain 增益 isolation 隔离分离绝缘隔振emitter 发射管放射器发射极 collector 集电极 base 基极 self-bias resistor 自偏置电阻triangular symbol 三角符号 phase reversal 反相 infinite voltage gain 无穷大电压增益feedback component 反馈元件 differentiation 微分integration 积分下限 impedance 阻抗fidelity 保真度 summing circuit 总和线路反馈系统中的比较环节 Oscillation 振荡inverse 倒数 admittance 导纳 transformer 变压器 turns ratio 变比匝比 ampere-turns 安匝(数)mutual flux 交互(主)磁通 vector equation 向(相)量方程 power frequency 工频capacitance effect 电容效应 induction machine 感应电机 shunt excited 并励 series excited 串励separately excited 他励 self excited 自励 field winding 磁场绕组励磁绕组speed-torque characteristic 速度转矩特性 dynamic-state operation 动态运行 salient poles 凸极excited by 励磁 field coils 励磁线圈 air-gap flux distribution 气隙磁通分布direct axis 直轴 armature coil 电枢线圈 rotating commutator 旋转（整流子）换向器commutator-brush combination 换向器-电刷总线 mechanical rectifier 机械式整流器armature m.m.f. wave 电枢磁势波 Geometrical position 几何位置 magnetic torque 电磁转矩spatial waveform 空间波形 sinusoidal density wave 正弦磁密度 external armature circuit 电枢外电路instantaneous electric power 瞬时电功率 instantaneous mechanical power 瞬时机械功率effects of saturation 饱和效应 reluctance 磁阻 power amplifier 功率放大器 compound generator 复励发电机rheostat 变阻器 self excitation process 自励过程 commutation condition 换向状况cumulatively compounded motor 积复励电动机 operating condition 运行状态equivalent T circuit T型等值电路 rotor (stator) winding 转子（定子绕组） winding loss 绕组（铜）损耗prime motor 原动机 active component 有功分量 reactive component 无功分量electromagnetic torque 电磁转矩 retarding torque 制动转矩 inductive component 感性（无功）分量abscissa axis 横坐标 induction generator 感应发电机 synchronous generator 同步发电机automatic station 无人值守电站 hydropower station 水电站 process of self excitation 自励过程auxiliary motor 辅助电动机 technical specifications 技术条件 voltage across the terminals 端电压steady state condition 瞬态暂态 reactive in respect to 相对….呈感性active in respect to 相对….呈阻性synchronous condenser 同步进相（调相）机 coincide in phase with 与….同相synchronous reactance 同步电抗 algebraic 代数的 algorithmic 算法的 biphase 双相的bilateral circuit 双向电路 bimotored 双马达的 corridor 通路 shunt displacement current 旁路位移电流leakage 泄漏 lightning shielding 避雷 harmonic 谐波的。

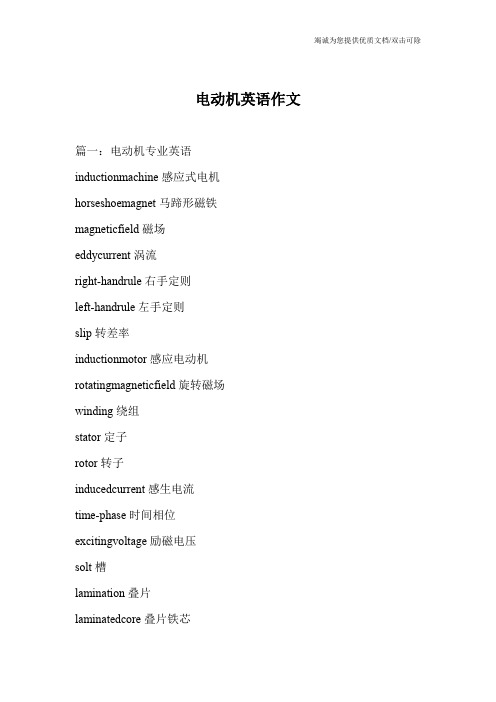

电动机英语作文篇一：电动机专业英语inductionmachine感应式电机horseshoemagnet马蹄形磁铁magneticfield磁场eddycurrent涡流right-handrule右手定则left-handrule左手定则slip转差率inductionmotor感应电动机rotatingmagneticfield旋转磁场winding绕组stator定子rotor转子inducedcurrent感生电流time-phase时间相位excitingvoltage励磁电压solt槽lamination叠片laminatedcore叠片铁芯short-circuitingring短路环squirrelcage鼠笼rotorcore转子铁芯cast-aluminumrotor铸铝转子bronze青铜horsepower马力random-wound散绕insulation绝缘acmotor交流环电动机endring端环alloy合金coilwinding线圈绕组form-wound模绕performancecharacteristic工作特性frequency频率revolutionsperminute转/分motoring电动机驱动generating发电per-unitvalue标么值breakdowntorque极限转矩breakawayforce起步阻力overhauling检修wind-drivengenerator风动发电机revolutionspersecond转/秒numberofpoles极数speed-torquecurve转速力矩特性曲线plugging反向制动synchronousspeed同步转速percentage百分数locked-rotortorque锁定转子转矩full-loadtorque满载转矩primemover原动机iushcurrent涌流magnetizingreacance磁化电抗line-to-neutral线与中性点间的staorwinding定子绕组leakagereactance漏磁电抗no-load空载fullload满载Polyphase多相(的)iron-loss铁损compleximpedance复数阻抗rotorresistance转子电阻leakageflux漏磁通locked-rotor锁定转子choppercircuit斩波电路separatelyexcited他励的compounded复励dcmotor直流电动机demachine直流电机speedregulation速度调节shunt并励series串励armaturecircuit电枢电路opticalfiber光纤interoffice局间的waveguide波导波导管bandwidth带宽lightemittingdiode发光二极管silica硅石二氧化硅regeneration再生,后反馈放大coaxial共轴的,同轴的high-performance高性能的carrier载波mature成熟的SingleSideBand(SSB)单边带couplingcapacitor结合电容propagate传导传播modulator调制器demodulator解调器linetrap限波器shunt分路器amplitudemodulation(am调幅FrequencyShiftKeying(FSK)移频键控tuner调谐器attenuate衰减incident入射的two-wayconfiguration二线制generatorvoltage发电机电压dcgenerator直流发电机polyphaserectifier多相整流器boost增压timeconstant时间常数forwardtransferfunction正向传递函数errorsignal误差信号regulator调节器stabilizingtransformer稳定变压器timedelay延时directaxistransienttimeconstant直轴瞬变时间常数transientresponse瞬态响应solidstate固体buck补偿转子：转轴：shaft换向器：commutator铁芯：rotorsteelcore端板：endspider 绝缘纸：rotorsteelliner槽楔（环）：wedgeringU型挡圈：Utyperetainer 漆包线：fieldmagnetwire轴承：bearing绝缘漆：varnish换向片：commutatorsegment定子：铁芯：rotorsteelcore漆包线：fieldmagnetwire绝缘纸：rotorsteelliner 支架：bracket支撑组件：机壳：housing端盖：supportframe碳刷组件：碳刷：brush碳刷套：brushsleeve碳刷架(刷握)：brushholder弹簧：brushspring刷辫：brushflexible刷盒：brushbox篇二：电机行业英语电机（马达）electricmotor,微电机micromotor小电机smallmotor分马力电机fractionalhorsepowermotor空调暧通电机HVacmotor(heating,ventilatingair-conditioningmotor)直流电机directcurrentmotor,dcmotor串励直流电机serieswounddcmotor并励直流电机shuntwounddcmotor复励直流电机compoundwounddcmotor直流无刷电机Brushlessdirectcurrentmotor,BLdcmotor串激电机universalmotor交流电机alternatingcurrentmotor,acmotor齿轮电机Gearedmotor,Gearmotor同步电机synchronousmotor异步电机asynchronousmotor,inductionmotor罩极电机shadedpolemotor步进电机stepmotor,steppermotor,steppingmotor混合式hybrid磁阻式variablereluctance永磁式permanentmagnet步距角精度stepangleaccuracy转轴shaft轴向负载axialload轴向窜动axialendplay径向跳动radialrunout负载onload 过载overload额定负载ratedload空载no-load电流current电压voltage 防护等级protectionclass,degreeofprotection,isolationclass绝缘等级insulationclass力距torque起动力距startingtorque最大(崩溃)转距breakdowntorque堵转lockedrotor保持力距holdingtorque共振resonance电线（电缆）cable测试程序testproc(转载于: 爱作文网)edure性能测试performancetest耐压测试dielectrictest(highpottest)功能测试functionalitytest,functiontest实地测试fieldtest寿命测试lifetest老化试验ageingtest连续运转continuousduty,continuousrunning间歇运转intermittentduty,intermittentrunning温升试验temperaturerisetest环境温度ambienttemperature峰值peakvalue供应商supplier,vendor,seller客户customer,client,buyer样品（样机）prototype,sample试生产pilotproduction,try-outproduction小批生产pre-seriesproduction批量生产seriesproduction打筋spline滚花knurl攻丝tap键槽keyway定位销stoppin螺钉screw 螺纹thread螺栓bolt螺母nut联结器（接插件）connector端子：terminal标签,铭牌labelnameplate 外形尺寸outsidedimensionoutline精度accuracy公差tolerance不符合要求non-conformity,outofspecification前端盖frontflange,frontendcover,frontendbell,frontendshield后端盖rearflange,rearendcover,rearendbellrearendshield凸台pilot齿轮，带轮pinion,gearwheel,gear滚珠轴承ballbearing含油轴承sleevebearing,bronzebearing,selflubricatingbearing转子rotor定子stator铁芯core电枢armature磁钢magnet整流子（换向器）commutator碳刷carbonbrush,brush刷握brushholder机壳housing/shell轴承室bearinghousing出轴shaftextension扁丝flat工装、夹具jigs,fixtures,tooling规gauge 引出线leadwire,leads线路板PcB(printedcircuitboard)驱动器driver,drive冲片lamination槽slot齿teeth轭yoke硅钢片siliconsteel漆包线copperwire/enamelinsulatedcopperwire胶带tape压铸diecasting注塑mouldinjection波纹垫圈wavewasher车加工machining精车：turning霍尔传感器hallsensor开关switch装配assemble,assembly生产制造make,manufacture,produce动平衡balance.balancing热处理heattreatment表面淬火casehardening穿透淬火throughhardening退火annealing正火temper表面涂覆surfacecoating 喷砂sandblast涂胶gluing滴漆varnish电泳powdercoatingE-coating 力矩速度曲线speedtorquecurve磁通flux工艺流程图processflowchart 绝缘骨架plasticbobbin止口rabbet粗糙度roughness同心度concentricity偏心度eccentricity垂直度perpendicularity平行度parallelismabscissaaxis横坐标acmotor交流电动机activecomponent有功分量activeinrespectto相对呈阻性actualvalue,effectivevalue有效值acyclicmachine单极电阻adjustable-speedrange调速范围admittance导纳airgap气隙air-gapfluxdistribution气隙磁通分布air-gapflux气隙磁通air-gapline气隙磁化线air-gapreluctance气隙磁阻algebraic代数的algorithmic算法的alternatingcurrentmotor交流电动机ampere-turns安匝(数)amplitudemodulation(am)调幅anglestability功角稳定arc,electricarc电弧armaturecircuit电枢电路armatureconductor电枢导体armaturecoil电枢线圈armaturem.m.f.wave 电枢磁势波armaturereaction电枢反应armaturereactionreactance电枢反应电抗armatureiron电枢铁心asynchronousmotor异步电机asymmetry不对称automaticV oltageregulator(aVR)自动电压调整器auxiliarymotor辅助电动机axiallyandcircumferentially轴向和环向axialmagneticattraction轴向磁拉力bandwidth带宽base基极basicfrequencycomponent基频分量bastpressure风压beltfactor分布系数bilateralcircuit双向电路bimotored 双马达的biphase双相的breakawayforce起步阻力breakdowntorque极限转矩bronze青铜brush电刷brushvoltagedrop电刷压降brushspacing电刷间距capacitance电容carrier载波cartesiancoordinates笛卡儿坐标系can屏蔽套cast-aluminumrotor铸铝转子centrifugalforce离心力characteristicfrequency固有频率choppercircuit斩波电路circuitbranch 支路circuitcomponents电路元件circuitdiagram电路图circuitparameters电路参数circumferentialorientationmotor切向永磁电机criticalwhirlingspeed临界转速claw-poles爪极电机closedloop闭环closedslot闭口槽coaxial共轴的,同轴的coggingtorque齿槽转矩coilwinding线圈绕组coincideinphasewith与….同相collector集电极commutatingpole,interpole换向极commutatorsegment换向片commutator-brushcombination换向器-电刷总线compensatingwinding 补偿绕组compensatingcoil补偿线圈compleximpedance复数阻抗compoundgenerator复励发电机compounded复励conductance电导conductor导体converter变流器copperloss铜耗correctioncoefficient 校正系数corridor通路counter-clockwise逆时针couplingcapacitor耦合电容currentattenuation电流衰减currentdensity电流密度currentgain 电流增益currentphasor电流相量currentstrength电流强度currentvector电流矢量dampingcage阻尼笼dcgenerator直流发电机dcmotor直流电动机demachine直流电机differentiation微分digitalsignalprocessor(dSP)数字信号处理器directaxistransienttimeconstant直轴瞬变时间常数direct-axistransientreactance直轴瞬态电抗direct-axiscomponentofvoltage电压直轴分量directaxis直轴direct-current直流directtorquecontrol(dTc)直接转矩控制displacementcurrent位移电流distributedwinding分布绕组distributionfactor分布因数distoritionofvoltagewaveshape电压波形畸变domain磁畴duty,load负荷dynamicresponse动态响应dynamic-stateoperation动态运行3dequivalentmagneticcircuitnetworkmethod三维等效磁路网络法3d-Emcne.m.f=electromotivefore电动势eddycurrent涡流effectivevalues有效值effectsofsaturation饱和效应electricenergy电能electricaldevice电气设备electromagneticinduction电磁感应electromagneticpower电磁功率elecironagneticclamping电磁阻尼electricpotential电位electricalfield电场electromotiveforce电动势electromagneticforce电磁力electromagneticwave电磁波electrode电极电焊条electromagnetictorque 电磁转矩endring端环endturn端部绕组endcover端盖endring端环endleakagereactance端部漏抗equivalentT–circuitT型等值电路excitationsystem励磁系统excitingvoltage励磁电压externalarmaturecircuit电枢外电路externalcharacteristic外特性fan风扇feedbackcomponent反馈元件feedbackloop反馈回路feedbacksignal反馈信号feedbacksystem反馈系统feedforwardsignal前馈信号feedforwardsystem前馈系统ferromagnetic铁磁材料fieldcoils励磁线圈fieldcurrent励磁电流fieldeffecttransistor(FET)场效应管fieldorientedcontrol(Foc)磁场定向控制fieldwinding磁场绕组，励磁绕组flatcable扁电缆fluxlinkage磁链fluxline磁通量fluxpath磁通路径fluxpulsation磁通脉冲flucdensity磁通密度fluxdistribution磁通分布forwardtransferfunction 正向传递函数fractionalpitch短节距frequency频率frequencyconversion变频frequencychangerset变频机组fringingeffect边缘效应fullload满载full-loadtorque满载转矩full-pitchwinding整距绕组fundamentalwave基波fundamentalcomponent基波分量gain增益generatorvoltage发电机电压grade等级harmonic谐波horsepower(HP)马力horseshoemagnet马蹄形磁铁hysteresisloss磁滞损耗idealsource理想电源imbricatedwinding,lapwinding叠绕组impedance阻抗impedancedrop阻抗压降impulsevoltagepeakvalue冲击电压峰值inductance电感inductiongenerator感应发电机inductionmachine感应电机inductionmotor感应电动机inductivecomponent感性（无功）分量inherentregulationofgenerator发电机固有电压调整率instanttorgue瞬态转矩instantaneouselectricpower瞬时电功率instantaneousmechanicalpower瞬时机械功率insulation绝缘insulationresistance绝缘电阻intensityofelectrialfield电场强度interturnbreakdownvoltage匝间击穿电压interturninsulating匝间绝缘interturnvoltageresistanttest匝间耐压试验interiorPermanentmagnet(iPm)内置式SurfaceinsetPermanentmagnet(SiPm)表面式internalresistance内阻inverter逆变器ironcore铁心iron-loss铁损lamination叠片laminatedcore叠片铁心laminationinsalation冲片绝缘lag滞后leadingcurrent超前电流leadingpowerfactor超前功率因数leakagecurrent漏电流leakageflux漏磁通leakagereactance漏磁电抗leakage泄漏left-handrule左手定则liftmotor电梯用电动机lightemittingdiode发光二极管lightningshielding避雷linecurrent线电流linevoltage线电压linearzone 线性区linear-motionmachine直线电机linearinductionmotor直线感应电机line-to-neutral线与中性点间的loadcharacteristic负载特性loadpowerfactor负载功率因数load-saturationcurve负载饱和曲线locked-rotortorque锁定转子转矩locked-rotorcurrent堵转电流longpithwinding长距绕组long-pithcoil长距线圈magneticamplifier磁放大器magneticcircuit磁路magneticcoupling磁耦合magneticfield磁场magneticflux磁通magnetichysteresis(creeping)磁滞magnetichysteresisloop磁滞回线magneticinduction磁感应magneticloading磁负荷magneticparticle磁粉离合器magneticpole磁极magneticsaturation磁饱和magnetictorque电磁转矩magneticyoke磁轭magnetizingreacance磁化电抗magnetizationcurve磁化曲线magnetomotiveforce(m.m.f)磁动势mainpole主极mesh网孔mid-frequencyband中频带modulator调制器modulus模motoring电动机驱动motorslip电动机转差率m.m.fwave 磁势谐波mutualflux交互(主)磁通mutual-inductor互感negativephase-sequence 负序no-load空载nominalpull-intorque标称牵入转矩non-sinusoidal非正弦numberofpoles极数numberoffieldturns磁极绕组匝数numberofslots槽数odd-orderharmonic 奇次谐波operatingpoint工作点operatingcharacteristiccurve运行特性曲线opticalfiber光纤oscillation振荡oscilloscope示波器outsidediameterofcore铁心外径overhangleakagepermeance端部漏磁导overload超负荷overlapping重叠parallel并联parallelconnexionmagnetizedwinding并励绕组parallelconnexionroadnumber并联支路数parallelwindnumber并绕根数pancakecoil扁平绕组P.d.=potentialdrop电压降peaktopeak峰峰值perunitvalue标么值percentage百分数peripheralair-gapleakage磁极漏磁performancecharacteristic工作特性permanentmagnet永磁体permanentmagnetsynchronousmotor永磁同步电机permeability导磁率periodicallysymmetrical周期性对称per-unitvalue标么值phasedisplacement相位差phase-to-phase(line-to-line)voltage相（线）电压phaseinsulation相间绝缘phasesequence相序Phasemodulation(Pm)相位调制phasereversal反相pilotexciter副励磁机plugging反向制动polarity极性pole-changingmotor变极电动机polecore磁极铁心polecoil磁极线圈polepitch极距poleshoe极靴poleendplate磁极端板polyphaserectifier多相整流器polyphaserectifier 多相整流器Polyphase多相(的)potentialtransformer电压互感器poweramplifier功率放大器powerfrequency工频propulsionmotor推进电机pureinductance纯电感purecapacitance纯电容pureresistance纯电阻punching冲片pump泵push-throughwinding插入绕组quadrature-axiscomponentofvoltage电压交轴分量quadrature-axistransienttimeconstant交轴瞬态时间常数quadrature-axiscomponent交轴分量quadrature-axistransientreactance交轴瞬态电抗quadrature-axissynchronousreactance交轴同步电抗r.m.svalues=rootmeansquarevalues均方根值radius半径radialmagneticattractionforce径向磁拉力radialairgap径向气隙random-wound散绕reactance电抗reactivecomponent无功分量reactiveinrespectto相对….呈感性reactivepower无功功率rectifier整流器reluctance磁阻referenceV oltage基准电压reluctance磁阻residualmagnetism剩磁resistance电阻resistivity电阻率reactance电抗retardingtorque制动转矩rheostat变阻器rotatingcommutator旋转（整流子）换向器rotatingmagneticfield旋转磁场rotor转子rotor(stator)winding转子（定子绕组）rotorcore转子铁芯rotorresistance转子电阻rotoryoke转子磁轭rotorlamination转子叠片rotorinter-bar转子漏阻抗roughadjustment粗调salientpoles凸极saturation饱和saturationcurve 饱和曲线saturationeffect饱和效应saturationfactor饱和系数selfexcited自励self-inductor自感semi-enclosedmortor半封闭电动机separatelyexcited他励的series串联seriesexcited串励series-paralledcircuit串并联电路shaft轴shaft-less无轴承的short-circuitingring短路环short-pitching短距shuntdisplacementcurrent旁路位移电流shunt并励，分路器shuntexcitedgenerator并励发电机shuntfield并励磁场silliconsteelplate 硅钢片simplexwavewinding单波绕组simplexlapwinding单叠绕组singleandtwo-layerwinding单双层绕组single-phasing单相运行singlesquirrelcagewinding单鼠笼绕组single-doublelayerwinding单双层混合绕组sinusoidal–densitywave正弦磁密度sinusoidaltimefunction正弦时间函数skewedslot斜槽skineffect集肤效应skin-friction表面摩擦系数slip转差率solidstate固体slot槽slotpermeance槽磁导slotcrosssection槽截面slotpitch槽距slotopening 槽口slotopening槽口宽slotwidth槽宽slotleakageconductance槽漏磁导slotleakageinductance 槽漏抗slotfillingfactor槽满率slotwinding槽绕组slotdepth槽深slotwedge,slotseal槽楔slotharmonic 槽谐波slotmodel槽形slotleakageflux槽漏磁speed-torquecharacteristic速度转矩特性speed-torquecurve转速力矩特性曲线squirrelcage鼠笼squirrelcageinductionmotor笼形感应电机stabilizer稳定器stainlesssteelsleeve不锈钢轴套stator定子statorslot定子槽statoryoke定子轭statorwinding定子绕组steppingmotor步进电机，步进马达steppermotor步进电机step-servo-motor步进伺服电机storagebattery蓄电池surfaceresistance表面电阻superconductinggenerators(ScGs)超导发电机symmetricalcomponent对称分量synchronousgenerator同步发电机synchronousreactance同步电抗synchronousreluctancemotor(SRm)同步磁阻电机synchronousspeed同步转速terminalvoltage端电压temperaturerise温升toothfluxdensity齿磁通密度totalfluxlinkage总磁链toothpitch齿距toothroot齿根toothsaturation齿部饱和toothshape齿形toothtipleakagepermeance齿端漏磁导toothtop齿顶transformer变压器transferfunction传递函数transientresponse瞬态响应transversefluxmotors(TFm)横向磁通电机inductionmachine感应式电机horseshoemagnet马蹄形磁铁magneticfield磁场eddycurrent涡流right-handrule右手定则left-handrule左手定则slip转差率inductionmotor感应电动机rotatingmagneticfield旋转磁场winding绕组stator定子rotor转inductionmachine感应式电机horseshoemagnet马蹄形磁铁magneticfield磁场eddycurrent涡流right-handrule右手定则left-handrule左手定则slip转差率inductionmotor感应电动机rotatingmagneticfield旋转磁场winding绕组stator定子rotor转子inducedcurrent感生电流time-phase时间相位excitingvoltage励磁电压solt槽lamination叠片laminatedcore叠片铁芯short-circuitingring短路环squirrelcage鼠笼rotorcore转子铁芯cast-aluminumrotor铸铝转子bronze青铜horsepower马力random-wound散绕insulation绝缘acmotor交流环电动机endring端环alloy合金coilwinding线圈绕组form-wound模绕performancecharacteristic工作特性frequency频率revolutionsperminute 转/分motoring电动机驱动generating发电per-unitvalue标么值breakdowntorque极限转矩breakawayforce起步阻力overhauling检修wind-drivengenerator风动发电机revolutionspersecond转/秒numberofpoles极数speed-torquecurve转速力矩特性曲线plugging反向制动synchronousspeed同步转速percentage百分数locked-rotortorque锁定转子转矩full-loadtorque满载转矩primemover 原动机iushcurrent涌流magnetizingreacance磁化电抗line-to-neutral 线与中性点间的staorwinding定子绕组leakagereactance漏磁电抗no-load空载fullload满载Polyphase多相(的)iron-loss铁损compleximpedance复数阻抗rotorresistance转子电阻leakageflux漏磁通locked-rotor锁定转子choppercircuit斩波电路separatelyexcited他励的compounded复励dcmotor直流电动机demachine直流电机speedregulation速度调节shunt并励series串励armaturecircuit电枢电路opticalfiber光纤interoffice局间的waveguide波导波导管bandwidth 带宽lightemittingdiode发光二极管silica硅石二氧化硅regeneration再生,后反馈放大coaxial共轴的,同轴的high-performance高性能的carrier载波mature成熟的SingleSideBand(SSB)单边带couplingcapacitor结合电容propagate传导传播modulator调制器demodulator解调器linetrap限波器shunt分路器amplitudemodulation(am调幅FrequencyShiftKeying(FSK)移频键控tuner调谐器attenuate衰减incident入射的two-wayconfiguration二线制generatorvoltage发电机电压dcgenerator直流发电机polyphaserectifier 多相整流器boost增压timeconstant时间常数forwardtransferfunction正向传递函数errorsignal误差信号regulator调节器stabilizingtransformer稳定变压器timedelay延时directaxistransienttimeconstant直轴瞬变时间常数transientresponse瞬态响应solidstate固体buck补偿operationalcalculus算符演算gain增益pole 极点feedbacksignal反馈信号dynamicresponse动态响应voltagecontrolsystem电压控制系统mismatch失配errordetector误差检测器excitationsystem励磁系统fieldcurrent励磁电流transistor晶体管high-gain高增益boost-buck升压去磁feedbacksystem 反馈系统reactivepower无功功率feedbackloop反馈回路automaticV oltageregulator(aVR)自动电压调整器referenceV oltage基准电压magneticamplifier磁放大器amplidyne微场扩流发电机self-exciting自励的limiter限幅器manualcontrol手动控制blockdiagram方框图linearzone线性区potentialtransformer电压互感器stabilizationnetwork稳定网络stabilizer稳定器air-gapflux气隙磁通saturationeffect饱和效应saturationcurve饱和曲线fluxlinkage磁链perunitvalue标么值shuntfield并励磁场magneticcircuit磁路load-saturationcurve负载饱和曲线air-gapline气隙磁化线polyphaserectifier多相整流器circuitcomponents电路元件circuitparameters电路参数electricaldevice电气设备electricenergy电能primarycell原生电池energyconverter电能转换器conductor导体heatingappliance电热器direct-current直流timeinvariant时不变的self-inductor自感mutual-inductor互感thedielectric电介质storagebattery蓄电池e.m.f=electromotivefore电动势unidirectionalcurrent单方向性电流circuitdiagram电路图loadcharacteristic负载特性terminalvoltage端电压externalcharacteristic外特性conductance电导volt-amperecharacteristics 伏安特性篇三：电动机介绍我们这里所说的电动机，一般都是指能为车辆行驶提供全部或部分动力来源的电动机。

绝缘等级(insulation class)简介电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H 级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

温度等级绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 105 125性能参考温度（℃） 80 95 100 120 145影响在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

绝缘电阻insulation resistance绝缘物在规定条件下的直流电阻。

绝缘电阻是电气设备和电气线路最基本的绝缘指标。

对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。

低压电器及其连接电缆和二次回路的绝缘电在电机额定负载工作到稳定状态时，其绕组与机壳之间的绝缘电阻Rm（单位为MΩ）应符合下式所表示的关系。

式中：U为被试电机绕组的额定电压，单位为V；P为被试电机的额定功率，单位为kw。

Rm≥U/（1000+P/100）换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5式中：RMC----冷态电阻考核值（兆欧）t----测量时绕组的温度（℃）u----绕组额定电压（V）.（电机额定电压）p----电机额定功率（kw）。

公式是这么样：R＝U／（1000＋P／100）R——绝缘电阻（MΩ）；U——电动机的额定电压（V）；P——电动机功率（KW）。

但实际工作一般按这样的做法：1、380V以下的低压设备用500V兆欧表（摇表）测量大于0.5兆欧视为合格。

2、1千伏以上设备的，用1kV或者2500V摇表来摇测，每升高1千伏绝缘电阻要求提高1兆欧。

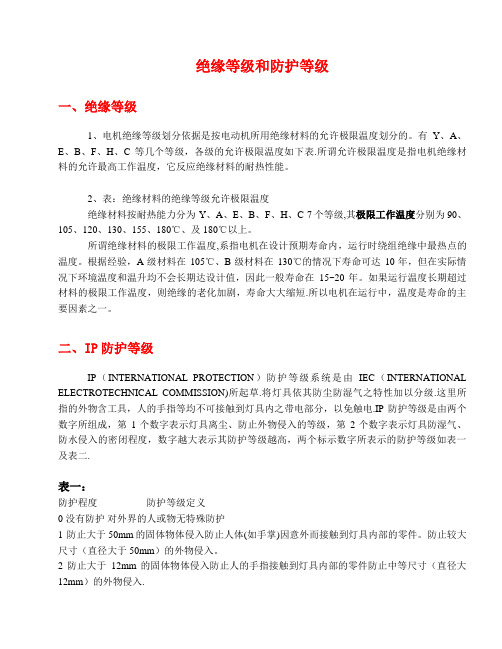

绝缘等级和防护等级一、绝缘等级1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表.所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为 Y、A、E、B、F、H、C 7个等级,其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度,系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15~20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短.所以电机在运行中，温度是寿命的主要因素之一。

二、IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草.将灯具依其防尘防湿气之特性加以分级.这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电.IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二.表一：防护程度防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体(如手掌)因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入.3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2。

5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件.4 防止大于1。

绝缘等级标准绝缘等级标准是指对绝缘材料的性能和质量进行评定的一种标准。

在电气设备和电力系统中，绝缘材料起着非常重要的作用，它能够有效地隔离电流，防止电器设备发生漏电和短路等故障，保障电气设备的安全运行。

因此，绝缘等级的标准化对于保障电气设备的安全性和可靠性具有非常重要的意义。

在国际上，绝缘等级标准主要包括IEC（国际电工委员会）和IEEE（美国电气和电子工程师协会）等标准。

在中国，绝缘等级标准主要由国家标准化管理委员会负责制定和管理。

绝缘等级标准通常包括绝缘材料的耐压、耐热、耐磨损等性能指标，以及绝缘材料的分类和标识等内容。

绝缘等级标准的制定是为了保证绝缘材料在使用过程中能够具有足够的绝缘性能，能够承受设备在正常工作条件下的电压和温度，同时还要具有一定的安全储备，以应对设备在异常工作条件下的电压冲击和温度变化。

只有具备了足够的绝缘等级，电气设备才能够保证安全可靠地运行。

绝缘等级标准主要包括以下几个方面的内容：1. 耐压等级，绝缘材料的耐压等级是指在规定的条件下，绝缘材料能够承受的最大电压值。

通常来说，耐压等级越高，绝缘材料的绝缘性能就越好。

耐压等级是衡量绝缘材料绝缘性能的重要指标之一。

2. 耐热等级，绝缘材料的耐热等级是指绝缘材料能够承受的最高温度。

在电气设备中，绝缘材料通常会受到较高的温度影响，因此绝缘材料的耐热等级也是衡量其绝缘性能的重要指标之一。

3. 耐磨损等级，绝缘材料在使用过程中可能会受到机械磨损，因此绝缘材料的耐磨损等级也是绝缘等级标准中的重要内容之一。

4. 分类和标识，绝缘等级标准还包括了绝缘材料的分类和标识要求。

通过对绝缘材料进行分类和标识，能够更好地指导电气设备制造和使用过程中对绝缘材料的选择和管理。

绝缘等级标准的制定和执行，能够有效地提高电气设备的安全性和可靠性，保障电气设备在运行过程中不发生绝缘故障，从而保证生产和生活用电的安全和稳定。

因此，绝缘等级标准的贯彻执行是非常重要的。

绝缘等级与IP防护等级第1章、电气绝缘耐热性和表示方法Electrical insulation-Thermal evaluation and designation电工产品绝缘的使用期受到多种因素（如温度、电和机械的应力、振动、有害气体、化学物质、潮湿、灰尘和辐照等）的影响，而温度通常是对绝缘材料和绝缘结构老化起支配作用的因素。

因此已有一种实用的、被世界公认的耐热性分级方法，也就是将电气绝缘的耐热性划分为若干耐热等级，人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

表1耐热等级注：耐热等级超过250的可以按照25间隔递增的方式表示第2章、防护等级（IP代码）旋转电机整体结构的防护等级(IP代码)分级Degrees of protection provided by the integral design of rotating electrical ma-chined (IP code) – Classification2.1、标志防护等级的标志由表征字母“IP”及附加在其后的两个表征数字组成。

2.2、单个表征数字当只需用一个表征数字表示某一防护等级时，被省略的数字应以字母“X”代替，例如IPXS或IP2X2.3、补充字母当防护的内容有所增加，可由第2位数字后的补充字母表示。

如果用到一个以上的字母，则按字母的顺序排列。

2.4、标志示例2.5、防护等级———第一位表征数字第一位表征数字表示外壳对人和壳内部件提供的防护等级。

第一位表征数字代表的防护等级所能“防止”进人壳内物体的含义。

术语“防止”表示能防止人体某一部分、手持的工具或导体进人外壳，即使进人，也能与带电或危险的转动部件(光滑的旋转轴和类似部件除外)之间保持足够的间隙。

表 2第一位表征数字表示的防护等级 第一位表征数字防护等级 定义 0 没有防护对外界的人或物无特别防护 1 防止大于50mm 的固体物体侵入防止人体（如手掌）因意而接触到电器内部的零件。

绝缘等级国家标准一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度(?) 105 120 130 155 180绕组温升限值(K) 60 75 80 100 125性能参考温度(?) 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为:Y、A、E、B、F、H和C。

它们的允许工作温度分别为:90、105、120、130、155、180和180?以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130?。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

二.防护等级1. 电机外壳防护等级GB4942.1-85《电机外壳防护分级》;IEC34-5第一种防护:防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。

第二种防护:防止由于电机进水而引起的有害影响。

代号IP xx，含义见下表。

第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体(如手)偶然或意外地触及或接近壳内带电或转动部件(但不能防止故意接触)能防止直径大于50mm的固体异物进入壳体2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体1/4页5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15?防滴电机当电机从正常位置向任何方向倾斜15?以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60?角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防喷水电机承受任何方向的喷水无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度8 潜水电机电机在制造厂规定的条件下能长期潜水。
