基于语音控制的智能小车设计随着人工智能和物联网技术的发展，智能小车已经成为了现实。
当今，智能小车已经被广泛应用于工业和家庭领域。
其中，基于语音控制的智能小车是最受欢迎的，因为它是一种非常便捷的控制方式。
基于语音控制的智能小车可以利用语音识别技术，识别用户的语音指令并响应相应的运动。
本文我们将讨论基于语音控制的智能小车设计。
首先，我们将讨论语音识别技术和如何将其应用到智能小车控制上。
其次，我们将讨论智能小车的控制系统和机械结构设计。
最后，我们将介绍智能小车的应用场景和未来发展方向。
一、语音识别技术在智能小车中的应用语音识别技术是一种能够将说话者的语音转化为文字的技术。
它可以为智能小车提供一种智能的控制方式。
在智能小车中，语音识别技术可以构建一个与硬件设备上的语音传感器相连的语音接口。
当用户说话时，语音识别系统将识别用户的指令并将其转化为数字信号。
数字信号通过智能小车的控制系统进行处理，从而实现小车的相应控制。
二、智能小车的控制系统和机械结构设计智能小车的控制系统由语音识别模块、数据处理模块、电机控制模块和电源模块等构成。
语音识别模块在收到语音指令后，会将其转化为数字信号。
数据处理模块会对数字信号进行处理，并根据指令向电机控制模块发送相应的控制信号。
电机控制模块会控制小车的轮子向前、向后或转弯。
电源模块则提供小车所需的电力。
智能小车的机械结构通常包括一个底盘、轮子、马达、电池等。
底盘是小车的主要结构，承受着所有其他部件的重量。
轮子是小车移动的主要部分，通常由橡胶或金属制成。
马达是小车的动力源，通过控制电机控制模块的转速和旋转方向，以控制小车的运动。
电池则为小车提供所需的电能，通常是锂电池。
三、智能小车的应用场景和未来发展方向基于语音控制的智能小车可以应用于家庭，例如用来代替家政服务机器人；可以利用在工业中，例如监测生产线或物流仓库的视线盲区；甚至可以用于军事或警务领域，例如通过语音指令控制无人机。
随着技术的进步，智能小车将会越来越智能化。
语音控制的智能小车设计方案根据美国玩具协会的调查统计，近年来全世界玩具销量增幅与全世界平均GDP增幅大致相当而全世界玩具市场的内在结构比重却发生了重大变化：传统玩具的市场比重正在逐步缩水，高科技含量的电子玩具则蒸蒸日上美国玩具市场的高科技电子玩具的年销售额2004年较2003年增长52％，而传统玩具的年销售额仅增长3％英国玩具零售商协会选出的2001年圣诞最受欢迎的十大玩具中，有七款玩具配有电子元件从这些数字可以看出，高科技含量的电子互动式玩具已经成为玩具行业发展的主流本文设计一个具有语音识别功能的智能遥控小车该小车对传统的手动遥控小车的机械部分做了改进使之可以实现任意角度转向和以任意速度前进而不象一般的小车那样只能以固定角度转向和以固定速度前进因此更加接近真实的车辆本文还在小车的控制系统中采用语音识别系统，使控制者可以用语音对小车进行控制，产生相应的动作，而且小车和控制者还具有一定的交互功能1 智能小车总体结构框图智能小车主要由转向机构、驱动机构、转向控制模块、驱动控制模块、遥控模块和语音控制模块六大部分组成，如图1所示2 机械本体结构及工作原理小车为轮式结构，如图2所示机械部分分为转向机构(图中椭圆内的部分)和驱动机构(图中椭圆外部分)转向机构主要由转向电机、转向架和两个前轮组成驱动机构采用玩具小车常用的双电机驱动方案，包括两个减速电机和两个后轮转向机构工作原理为：转向时由控制者向小车发出转向信号，转向电机根据转向信号正向或反向旋转一定角度，电机通过齿轮、齿条系统带动转向架摆动一定角度，最终带动与转向架固定在一起的前轮偏摆一定角度小车在转向时由于内、外侧的车轮的转弯半径不同，所以内外侧车轮的转速也不相同前轮为从动轮，会根据转弯角度的大小自动调节内、外侧车轮的转速；而后轮为主动轮，其转速分别由两个电机独立驱动，不会根据转弯半径自动调节转速因此小车转弯时，控制系统在控制转向电机的同时还需要根据转向角度的大小向两个驱动电机发出控制信号，调节两个驱动电机的转速使之产生特定的转速比，从而使转弯顺利进行在这里，转弯的角度、转速比与小车的尺寸及转弯半径有关3 控制系统控制系统包括两大部分，一部分位于遥控器内，用于识别控制者的命令并将响应的控制信号发送出去；一部分位于小车上，用于接收遥控器发出的控制信号，并根据控制信号控制转向机构和驱动机构，使小车实现预期的动作3.1 遥控器遥控器主要由语音识别模块和无线发送模块(编码芯片、射频发送模块)组成，如图3所示遥控器的工作原理为：控制者通过麦克风发出控制命令，该命令经过语音识别模块识别后，根据控制信号的类型产生一个8位的控制码，语音识别模块通过其P1端口将控制码输出至无线发送模块，然后语音识别模块发出控制信号，控制无线发送模块将该控制码以无线电波形式发送出去，车载控制部分接收到后便控制小车产生预期的动作3.1.1 语音控制模块语音控制模块主要由Sensory公司的集成语音识别芯片RSC－364组成该芯片是专门为语音控制家电产品而设计的，外围辅助器件少，采用典型应用电路时只需要一个麦克风、一个晶体振荡器、一个小场声器和几个电阻、电容即可该芯片内部集成了语音识别、语音合成、语音身份识别、录音回放功能芯片内部采用的是神经网络的语音识别算法，和说话者无关的语音识别准确率可以达到97％，和说话者相关的语音识别准确率可以达到99％该芯片的功能框图如图4所示该芯片内部集成了一个八位的可编程微处理器，对外有16个可编程控制的I/O口，16位地址总线和8位数据总线及相应的控制信号，可方便地扩展外部ROM以及与外部器件通讯本文中对RSC－364的资源使用情况为：其P1口用于传输与控制命令相应的控制码，P0.7口用于启动无线发送模块发送数据3.1.2 无线发送模块为了提高无线收发的可靠性，本文采用集成的射频发送模块F05C和编码芯片PT2262组成无线编码发送模块PT2262外围电路简单，只需外接一个电阻调节载波频率PT2262的电源电压范围广，4～15V均能正常工作PT2262可以对12位二进制信号进行编码输出，足以满足本文的要求PT2262的控制也极为简单，在PT2262的TE端为0时，PT2262自动将地址引脚和数据引脚A0～A11的数据编译成适合RF电路发射的串行编码波形，然后通过DOUT 端口串行输出应用时只需将PT2262的DOUT端口连接到RF电路的数据输入端即可将数据通过无线电波发送出去本文中RF电路选用集成的射频发送模块F05C F05C采用声表谐振器稳频，SMT树脂封装，频率一致性较好，免调试F05C具有较宽的工作电压范围及低功耗特性，当发射电压为3V时，发射电流约为2mA，发射功率较小；12V为最佳工作电压，具有较好的发射效果，发射电流约为5～8mA；当发射电压大于l2V时直流功耗增大，有效发射功率不再明显提高F05系列采用AM方式调制以降低功耗[1]因为本文无线发送的命令的种类较少，所以不需要全部使用PT2262的12个数据引脚，鉴于RSC-363内核和AT89C51均为八位机，为了数据传输方便，只使用PT2262的低八位数据引脚传输数据，其余的四个数据引脚直接接地，其上数据没有意义3.2 车载控制部分车载控制部分主要由无线接收模块(射频接收模块、解码芯片)、车载处理器和电机控制模块(图中略)组成，如图5所示其功能就是接收遥控器发出的无线电信号并解码，送入车载处理器，经过计算产生相应的控制信号，控制三个电机工作，使小车产生预期的动作3.2.1 无线接收模块无线接收模块由射频接收模块J05C和解码芯片PT2272组成J05C是F05C的配对功能模块J05C采用超外差电路结构和温度补偿电路，具有较高的接收灵敏度及稳定性，芯片内含低噪声射频放大器、混频器、本地振荡器、中频放大器、滤波器及限幅比较器，输出为数据电平信号其功能是自动接收无线电波并对电波进行处理，输出适合解码芯片解码或单片机解码的波形PT2272是PT2262的配对芯片，其外围电气特性和PT2262相同工作时，PT2272自动对从DIN端口输入的编码波形进行解码，解码成功则将地址和数据输出到对应的地址引脚和数据引脚，同时将EN端口置为高电平，数据在各个引脚上的排列顺序和PT2262完全相同和无线发送模块相对应，这里也只使用其低八位数据引脚传输八位有效数据3.2.2 车载处理器车载处理器采用常用的MCS－51系列单片机AT89C51 AT89C51是8位单片机，其片内集成有4K的程序存储器，能够满足一般的应用单片机有8位外部数据总线和16位外部寻址地址线，支持外扩程序存储器和数据存储器片内集成两个16位的定时/计数器，两个外部中断口，32位双向I/O口[2]在本文的应用中，单片机采用中断工作方式P2口和无线接收模块的解码芯片的数据端口的低8位相连，用于接收解码的数据解码芯片的EN端口和单片机的外部中断口INT0相连，解码芯片解码成功时会自动通过EN 端口向单片机申请中断，单片机进入中断处理程序，接收解码后数据因为EN端口是高电平有效，而INT0是低电平有效，所以EN需要通过一个反向器和INT0连接单片机的P1口用来输出PWM波，控制转向电机和两个驱动电机每个电机需要两个端口进行驱动，分别用于电机的正反向选择P1口每位的具体定义为：P1.0和P1.1用来控制转向电机的正转和反转；P1.2和P1.3用来控制左后轮驱动电机的正转和反转；P1.4和P1.5用来控制右后轮驱动电机的正转和反转3.2.3 电机控制模块电机的驱动采用双向PWM脉宽调制方式控制采用这种控制方式可以方便地实现电机的正反转和转速变化[3]电机驱动电路如图6所示其工组原理为当P1.0端口为高电平、P1.1端口为低电平时，三极管Q5导通，Q5导通又导致Q3和Q2导通，则电流从电源通过Q2、直流电机和Q3构成回路；当P1.0端口为低电平、P1.1端口为高电平时，三极管Q6导通，Q6导通又导致Q4和Q1导通，则电流从电源通过Q1、直流电机和Q4构成回路，且电流方向和前面相反，即电机转向发生变化通过控制P1.0口和P1.1口电平的高低和高电平导通的时间，就可以控制电机的正、反转和转速4 实验结果本文设计的小车的长度为210mm，宽度为100mm，前后轮距为150mm，小车的最大转弯角度为45度小车可以识别的总的命令条数为16条左转和右转各4条，对应的转向角度分别为5度、15度、25度、45度；停止1条；前进5条，对应于五级不同的前进速度；后退两条，对应两级不同的后退速度小车的各级转弯角度对应的转弯半径及两个电机的转速比的关系如表1所示该小车各部分采用模块化设计各个模块之间独立性强控制部分采用可编程微处理器，可以在不增加系统硬件的情况下方便地对系统进行二次开发本文对一辆小车进行了实验，实验结果表明语音识别系统在低噪声环境中识别率很高，在噪声水平较高的场合，识别率有所下降小车反应灵敏。
语音控制车辆方案设计案例在智能时代，随着科技的不断发展和应用，越来越多的新型智能设备和控制技术得到了广泛应用。
语音控制技术是其中的一个重要方向，它可以帮助我们更加便捷、智能地控制设备。
在本文中，我们将介绍一种基于语音控制的车辆方案设计案例。
设备和技术目前，基于语音控制技术的车辆控制方案主要分为两种：第一种是通过语音指令控制车辆的行驶方向和速度，驾驶员可以通过口头命令指示车辆前进、后退、左转或右转等动作；第二种是利用语音识别技术，将驾驶员的语音指令转化成对应的行驶控制信号，然后发送到控制模块，通过控制器对车辆进行精细控制。
在此案例中，我们将采用第二种方案，具体使用的技术包括：Raspberry Pi、语音识别模块、WiFi模块、L298N电机驱动模块等。
系统设计该系统由四个部分组成：语音识别模块、WiFi模块、L298N电机驱动模块和Raspberry Pi单片机。
其中，语音识别模块用于将语音指令转化成相应的命令码；WiFi模块负责将命令码发送到Raspberry Pi单片机上；L298N电机驱动模块则通过单片机接收到的命令码来控制车辆的行驶；Raspberry Pi单片机可以理解为中心控制器，负责接收和处理WiFi模块发送过来的命令码，然后通过L298N电机驱动模块对车辆进行控制。
具体实现流程如下：1.集成语音识别模块，提取控制信号2.通过LAUNCH-EW202 WiFi模块将控制信号上传至Raspberry Pi3.Raspberry Pi单片机接收控制信号，并进行处理4.处理后的命令码通过GPIO控制L298N电机驱动模块5.电机模块接收代码并调整电机的方向和转速系统测试为了验证该系统的可行性和可靠性，我们对其进行了一系列测试。
测试环境为一些特定场景下的车辆行驶，包括普通道路行驶和特殊困难路面的行驶。
在测试过程中，我们发现该系统的响应速度和实时性都非常不错，语音指令识别的准确性也很高，车辆行驶时的稳定性和安全性也得到了保障。
基于语音识别的车载语音控制系统设计与实现随着科技的迅速发展，车载语音控制系统在汽车行业中的应用越来越广泛。
这种技术的实现需要借助于语音识别技术，以便实现车辆内部的各种操作和功能控制。
本文将探讨基于语音识别的车载语音控制系统的设计与实现。
1. 引言车载语音控制系统的出现为驾驶提供了便捷和安全性。
通过语音指令，驾驶员可以轻松地操作娱乐系统、导航系统和通信系统，而无需分散注意力。
本文将介绍设计和实现基于语音识别的车载语音控制系统的方法和步骤。
2. 语音识别技术语音识别技术是车载语音控制系统的核心。
它可以将驾驶员的语音指令转化为机器可以理解的文字或操作指令。
目前，深度学习技术在语音识别中取得了巨大的成功。
使用深度学习的语音识别模型能够识别和理解各种驾驶员的口音和语气，并将其准确地转化为指令。
3. 系统设计基于语音识别的车载语音控制系统由语音输入模块、语音识别模块、语义理解模块和操作执行模块组成。
a. 语音输入模块：该模块用于接收驾驶员的语音指令。
可以使用内置麦克风或外部话筒来接收声音。
b. 语音识别模块：该模块将语音指令转化为计算机可理解的文本或操作指令。
使用深度学习的语音识别模型可以提高识别的准确性。
c. 语义理解模块：该模块解析语音指令的含义，并将其映射到相应的操作或功能。
这涉及到自然语言处理和语义分析技术。
d. 操作执行模块：该模块基于语义理解模块的输出执行相应的操作或功能。
例如，打开音乐、调节温度、导航到特定目的地等。
4. 数据集和语音样本收集为了训练语音识别模型，需要大量的标注数据集和语音样本。
可以通过录制驾驶员在车内使用语音控制系统时的语音指令来收集样本数据。
这些样本数据应该涵盖不同的驾驶员、口音、语气和指令内容。
同时，还需要手动标注这些样本数据，以便训练语音识别模型。
5. 模型训练和优化使用收集到的数据集，可以使用深度学习框架训练语音识别模型。
目前，常用的深度学习框架包括TensorFlow、PyTorch和Keras等。
基于单片机的语音控制小车系统设计与实现摘要
随着微控制器技术的发展，单片机在实现物联网的各种应用方面取得
了较大的进步。
本文基于单片机技术的发展，设计并实现了一种基于语音
控制小车的系统。
该系统帮助用户控制小车的行驶状态和运行方向，实现
用户所需要的控制功能。
系统设计使用ESP8266模块实现WIFI连接，
MPU6050模块实现空间姿态监测，并采用DC直流电机控制小车，并采用
语言识别技术识别用户语音，进而实现控制。
本文介绍了系统的功能要求，硬件组件和软件结构，以及整个系统的实现流程。
在硬件电路方面，本文
介绍了最终系统的电路原理图及其各个模块之间的电路连接。
在软件结构
方面，本文介绍了整个系统的软件架构，包括硬件驱动层的实现和应用层
的实现，以及语音识别模块的设计与实现。
最终，本文实现了一个基于单
片机的语音控制小车系统，这种系统可以满足用户的实际需求，可以有效
提高小车的可控性。
关键词：单片机；小车；语音控制；ESP8266；MPU6050
1 Introduction
随着物联网技术的发展，单片机在实现各种应用方面取得了长足的进步。
语音控制车辆方案怎么写随着人工智能的不断发展，语音控制正在成为控制设备的一种新兴方式。
在汽车的智能化时代，语音控制车辆成为了一个热门研究领域。
本文将介绍语音控制车辆的方案设计及实现方法。
项目概述语音控制车辆是应用语音识别技术控制车辆的行驶。
通常包括以下几个部分：•车载语音识别系统，将语音指令转换成文字指令；•文字指令解析模块，将文字指令解析成车辆动作指令；•车辆控制模块，将动作指令转化成电子控制信号；•车辆执行模块，执行动作指令。
硬件设计语音识别模块语音识别模块是实现语音控制的核心部件。
市面上有很多开源的语音识别引擎可供选择，如科大讯飞等。
根据实际需求，我们可以选择相应的语音识别引擎搭建语音识别模块。
车载控制模块车载控制模块是用于控制车辆执行动作的模块。
需要根据车辆类型及具体应用场景进行选择。
以电动车为例，通常可以使用Arduino、Raspberry Pi等控制器实现电子控制信号的发送。
原理图将语音识别模块和车载控制模块联合起来，可以得到如下的硬件连线图。
语音识别模块 <--> 主控板 <--> 电机驱动器其中，语音识别模块与主控板之间建立串口连接，主控板与电机驱动器之间通过PWM引脚建立连接。
软件实现语音识别模块使用开源的语音识别引擎进行开发。
以科大讯飞为例，可按照以下步骤进行搭建：1.注册科大讯飞的开发者账户并创建应用；2.下载并安装讯飞语音识别SDK；3.在应用中配置讯飞语音识别SDK，并获取应用ID及API Key；4.使用相应的代码示例进行开发。
文字指令解析模块将语音识别结果转化成车辆动作指令需要进行文字指令解析。
可使用已有的自然语言处理库或基于规则的文本分析方法。
可使用开源自然语言处理库Stanford CoreNLP等。
车辆控制模块实现车辆控制模块需要进行以下几个步骤：1.完成与控制器的连接；2.实现控制信号数据传输；3.实现控制信号的发送。
可以使用serial、socket或者现有的蓝牙模块等进行数据传输，并使用PWM 信号实现控制信号的发送。
语音控制小车用户说明书目录一、语音控制小车概述 (3)1.1 功能简介 (3)1.2 参数说明 (3)1.3 注意事项 (3)二、小车实物 (4)2.1 车体结构 (4)2.2 小车实物图 (4)2.3 动力电机驱动电路 (5)2.4 方向电机控制电路 (6)2.5 语音识别原理简介 (6)三、软件流程 (7)3.1 主程序流程图 (7)四、如何使用 (9)4.1 连接硬件 (9)5.2 代码下载 (9)5.3 训练小车 (9)5.4 声控小车 (10)5.5 重新训练 (11)一、语音控制小车概述1.1 功能简介语音控制小车综合应用了SPCE061A的众多资源，打破了传统教学中单片机学习枯燥和低效的现状。
小车采用语音识别技术，可通过语音命令对其行驶状态进行控制。
语音控制小车的主要功能：1）可以通过简单的I/O操作实现小车的前进、后退、左转、右转功能；2）配合SPCE061A的语音特色，利用系统的语音播放和语音识别资源，实现语音控制的功能；3）可以在行走过程中声控改变小车运动状态；4）在超出语音控制范围时能够自动停车。
1.2 参数说明车体：双电机四轮驱动供电：电池（四节AA：1.5V×4）工作电压：DC 4V~6V工作电流：运动时约200mA1.3 注意事项1）安装电池一定要注意电池的正负极性，切勿装反；2）长期不用请将电池从电池盒中取出；3）由于语音信号的不确定性，语音识别的过程会出现一定的误差和不准确性；4）由于小车行动比较灵活，速度比较快，在使用时一定要注意保持场地足够大，且保证不会对周围的物体造成伤害；5）不要让小车长时间运行在堵转状态（堵转状态：由于小车所受阻力过大，造成小车电机加电但并不转动的现象），这样会造成很大的堵转电流，有可能会损坏小车的控制电路。
二、小车实物2.1 车体结构语音控制小车为四轮结构，车的结构示意图如图 2.1所示。
其中前面两个车轮由前轮电机控制，在连杆和支点作用下控制前轮左右摆动，来调节小车的前进方向。

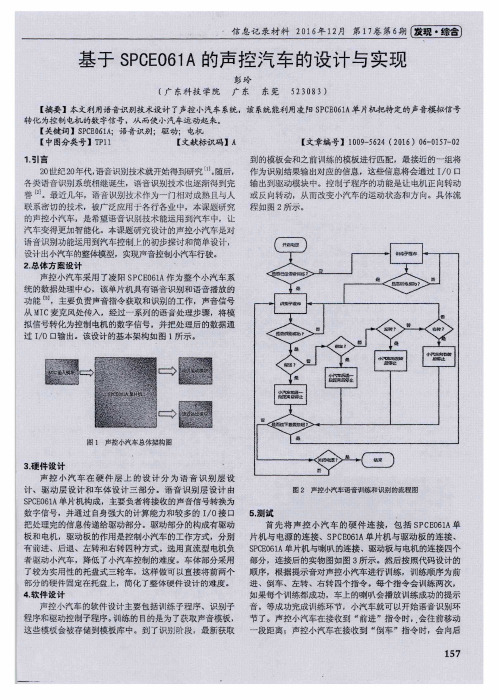

毕业设计语音控制小车语音控制小车系统的设计与实现1章语音控制小车的设计与实现 (3)1.1 案例点评 (3)1.2 设计任务 (3)1.3 设计意义 (5)1.4 设计方案及实现 (6)1.4.1 系统组成结构和工作原理 (6)1.4.2 硬件电路设计 (8)1.4.3 软件设计 (23)1.4.4 系统调试 (62)1章语音控制小车的设计与实现1.1 案例点评1.2 设计任务语音控制小车是凌阳大学计划推出的基于SPCE061A 的代表性兴趣产品，它配合61 板推出，综合应用了SPCE061A 的众多资源，打破了传统教学中单片机学习枯燥和低效的现状。
小车采用语音识别技术，可通过语音命令对其行驶状态进行控制。
语音控制小车的主要功能：1．可以通过简单的I/O 操作实现小车的前进、后退、左转、右转功能；2．配合SPCE061A 的语音特色，利用系统的语音播放和语音识别资源，实现语音控制的功能；3．可以在行走过程中声控改变小车运动状态；4．在超出语音控制范围时能够自动停车。
参数说明：车体：双电机两轮驱动供电：电池（四节AA：1.2V×4 或1.5V×4）工作电压：DC 4V~6V工作电流：运动时约200mA扩展功能：1．添加跳舞功能，小车可以根据播放音乐的节奏跳舞；2．可以自行安装各类传感器，配合程序实现小车的循迹、避障等功能；3．添加遥控功能，实现声控+无线遥控的双控功能。
（备注：可以自行添加各种传感器，实现避障、循迹、跟踪等功能。
）1.3 设计意义语音控制技术是目前广泛应用和研究的重要技术，对人机交互的智能系统具有重要价值，本文介绍了一种智能小车控制系统的设计方案，该方案以SPCE061A 单片机为基础，实现对智能小车的语音控制。
经反复试验，结果表明语音识别准确率高，控制效果好。
是一个典型的语音识别应用方案。
本设计方案结构简单，以单芯片实现了语音播放与识别以及电机控制功能，相当于“语音识别芯片+普通单片机”的功能。
