密集型母线槽技术规范
1：对母线槽的基本要求：
1)导体材料：采用国标T2电解铜拉拔而成的高纯度电工用铜，其纯度大于99.9%，全长镀锡铜导体。
2)外壳：采用足够强度的优质铝镁合金型材，带散热筋，表面要做防氧化处理。要求型材厚度不低于4mm ，散热能力强，防腐蚀能力强，无磁性等优点。外壳保护电路连续性电阻≤0.007Ω
3)2：采用标准
绝缘材料：铜排采用杜邦聚脂薄膜整体包覆，要求绝缘材料无卤，阻燃等级B 级以上，耐热温度130℃以上。 必须通过中国强制性认证3C ，且制造、检验、安装和验收满足下列标准： IEC 60439.2－2005《国际电工化协会标准》（国家电工标准）
GA/T537-2005《（母线干线系统）阻燃、防火、耐火母线槽性能的试验方法》（国标） JB/T 9662-2011《密集绝缘母线干线系统》（密集母线行业标准） GBJ 149-90《电气装置安装工程母线装置施工及验收规范》 GB4208-2008《外壳防护等级 （IP 代码） 》 GB5585.1～3-2005《电工用铜、铝及其合金母线》 GB6892《工业用铝合金热挤压型材》 ENMABU1.1《母线槽安装、维护标准》
GB7251.1-2005《低压成套开关设备和控制设备第一部分：型式试验或部分型式试验成套设备》
GB7251.2-2006《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》
GB50303-2012 《建筑电气工程施工质量验收规范》
耐火母线槽符合GB7251.1-2005/ GB7251.2.-2006标准外另需增加着火时线路完整性试验。耐火母线槽线路完整性试验需要按GA/T537-2005.4.3耐火性能试验最高温度为950℃，涉及着火30分钟后喷淋试验，另接GB19216-2003供火950℃，180分钟+15分钟的线路完整性试验，并提供公安消防指定的检验报告及3C 认证。 3：母线主要技术参数
母线主要技术参数表
4 ：结构与散热性
1)温升要求如下表（厂家须图纸中各个电流规格的第三方温升检测报告）：
注：货到工地时，招标方有权随机抽样送往检测所做温升检测以验证母线槽的载流能力，检测不合格后由此引起工期损失和财物损失由厂家（或施工单位）自行承担，并保留追究其他损失的权利。
2)母线结构紧凑，设计合理，外形美观，外壳与导体紧密接触，整体散热。母排间无明显空气间距，母线内部无空气流动，可以避免烟囱效应及导体与空气接触造成的氧化。
3)母线槽防护等级不低于IP54（包含带分接单元，例如插接口、T接箱等）。
5：导体材料
1)每相采用优质工业电解铜，轧制成宽面薄型带材硬铜排。符合相关国家标准，其纯度≥99.9%，电阻率≤0.01777Ω.m㎡/m。
2)母排表面镀锡，表面镀层应有较强的抗氧化腐蚀能力。保持导体的完整性，不得有中间冲孔，末端截面收缩等不良设计。
3)中性线的材料、截面及制造工艺与相线相同。
4)母线接地导体为铝合金外壳或单独设置接地排（外壳兼做PE线时，两单元母线的跨接PE 导体必须要符合GB7251.2-2006第7.4.3.1.7表3的保护导体截面积（PE、PEN）等效截面。厂家应提供第三方证明文件）。
5)密集型母线槽铜排截面（包括材料及其工艺结构等）应完全符合3C认证型式试验报告要求。
6：连接头
母线连接头应采用现有国内先进技术，确保导体可靠连接，安装准确快速方便。母线连接头要求为独立可拆卸，且规格相同的连接头可以互换，便于安装及维护。连接头应考虑运行状态下母线槽热胀冷缩对设备的影响，且接头的设计不会降低母线的性能。
7：插接箱：
要求插接箱在生产厂家内直接固定在母线槽，以增加插接箱与母线槽的机械连接更为可靠，杜绝施工人员在现场插接时的不可靠性。为了减小插接口处的接触电阻，插接箱内开关与母线槽分接单元连接时采用铜排或电缆直接用螺栓连接。
且插接箱防护等级应不小于IP54；母线槽及插接口处全长采用密集型，不允许本体密集型，插接口空气型。
8：外壳材料
1) 采用高品质铝镁合金外壳，外壳带散热片，具有足够的机械强度和防腐能力。
2)采用全封闭形式，结构紧凑，配置灵活，动热稳定性好，有较强的抗内外力冲击能力。
3)外壳表面作阳极氧化处理。
4)母线采用全封闭外壳，能保证在任何安装角度下，母线载流100%额定容量不变。
5)每节母线外壳任一点与接地端子间的电阻不大于0.01欧姆。
9：耐受能力
母线槽能承受额定短时耐受电流和额定峰值耐受电流，所产生的热应力和电动应力，并无永久
10.过渡连接/跨接及安装支架
1）母线槽与变压器连接采用软连接表面镀银或镀锡。
2）母线槽与配电柜连接采用T2电解铜轧成TMY铜排表面镀银或镀锡。
3）垂直安装要配弹簧支架，调节距离不少于5公分，支架底座要采用槽钢要有足够的强度。
4）吊架采用角钢热镀锌，该吊架要有调节功能，吊架下部位不允许有长出。
11：铭牌
1)型号和名称
2)制造厂厂名或商标
3)出厂编号
4)主要技术数据
5)执行标准
6)制造年、月
12. 产品送样及验证
a、各个厂商需送样品：样品为连接装配好的带有插接口的两段母线单元。并附有样品说明：如何确保以上技术参数的详细描述。
b、各厂家须提供本标书所要求的有关资料原件（例如认证证书、型式试验报告或检测报告等）核对验证，复印件作为来货检验依据；或者货到工地，按第4条第1）条款进行抽样检测。
西南建筑设计院 2014-06-12
母线槽参数及技术要求 1、密集型母线槽性能参数和要求 1.1母线结构型式 密集母线 电压等级 380V 耐压等级 690V 1.2母线系统 交流TN-C系统 1.3防护等级 IP55 额定频率 50HZ 额定绝缘电压 660AC 绝缘电阻 ≥20MΩ1.4母线槽至少采用100%相线容量的N线 PE线要求不少于50%相线容量 允许采用铝导体外壳作为接地 但必须是可 靠的 截面 50%相线的外壳方式。 1.5母线槽必须保证110%额定电流下长期稳定运行。 1.6电流密度必须不大于2A/MM 2 1.7地线系统采用先进的整体接地地线 地线将相线和中性线全部包裹在内 从而把直接带电部分完全隔离 同时阻断母 线周围的磁路 以保证母线槽具有了可靠的接地性能 较小的电抗值 较强的抗谐波能力 。 1.8导体材料 1.8.1母线槽A、B、C、N四相导体采用T2电解铜轧制的高导电率TMY电工硬铜排 符合国标 铜排纯度要求≥99.99% 导电率≥98.6% 电抗率≤0.00032Ωmm 2 /m 硬度HB≥65。 1.8.2铜排表面全长必须镀锡。 1.8.3中性线的材料、截面及制造工艺与相线相同 中性线等效截面应等于100%的相线等效截面。 1.8.4接地导体等效 截面应不小于50%的相线等效截面母线接地。 1.9绝缘材料: 1.9.1母线绝缘介质选用阻燃材料 绝缘等级及耐热等级达到A级或A级以上 能耐受150℃高温和-60℃的低温 在火 灾时不释放有毒气体。 1.9.2绝缘材料采用整体包覆每相铜排的工艺 绝缘老化寿命达到30年以上。 1.9.3在长期处于-5℃ 40℃的环境温度下 能保持其柔韧性和介电强度 不会老化。介电强度≥80KV/mm 抗拉强度 12Mpa。1.9.4 投标人应提供绝缘材料的所有相关的检测报告。 1.10外壳材料: 1.10.1为保证母线槽的强度和刚度及散热效果 母线槽系统外壳侧板采用带散热装置外壳 必须提供相应报告。 1.10.2采用全封闭形式 结构紧凑 配置灵活 动热稳定性好 有较强的抗内外力冲击能力。 1.10.3线槽外表面应作阳极氧化处理 以达到良好的防腐蚀效果。 1.11其它性能要求 1.11.1密集母线与变压器的连接要求采用的铜导体软连接 低压盘和母线连接采用硬连接。 1.11.2密集母线接头部分为了保证良好的电气接触性能 应作镀锡或镀银处理。接头导体之
全封闭式密集绝缘铜母线槽 技术规范书 【2015】年【09】月
1 范围 本技术规范规定了全封闭式密集绝缘铜母线槽的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。 本技术规范适用宁波供电公司所需的全封闭式密集绝缘铜母线槽。 本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。 本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。 2 规范性引用文件 供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。 下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。 GB 4208 外壳防护等级（IP代码）（eqv IEC 60529） GB 5585.1 电工用铜、铝及其合金母线第1部分:铜和铜合金母线 GB 7251.1 低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备（idt IEC 60439—1） GB 7251.2 低压成套开关设备和控制设备第2部分：对母线干线系统（母线槽）的特殊要求（idt IEC 60439—2） JB/T 3085 电力传动控制装置的产品包装与运输规程 JB/T 3752.1 低压成套开关设备和控制设备产品型号编制办法第1部分：低压成套开关设备 JB/T 9662 密集绝缘母线干线系统（密集绝缘母线槽） 国际电工委员会IEC439
母线槽的安装要求 母线槽安装时, 沃尔核材（woer)温馨提示安装时注意事项及要求： 1．母线槽安装搬运时，须轻拿轻放，严禁用钢丝绳直接捆扎吊装，特别是导体连接部位不得有碰撞损伤，母线槽外壳要防止撞伤，影响导体接触导电性能和绝缘材料的绝缘性能。 2．母线槽安装过程中，切不可用铁锤直接敲打，必须用木锤或橡胶锤有数敲打至合适位置。 3．母线`槽安装时，母线单元两端都须有支撑保证安全作业；每一单元在安装前后，必须用1000V或以上的兆欧表检验其绝缘耐压和绝缘电阻，安装后的母线槽的绝缘电阻随母线 长度的增加应有比例的降低，如有明显落差现象，则应检查其发生的原因查出原因解决后才 可继续安装。 4．母线槽连接器的安装 4．1．将两节母线槽端头导体插入母线连接器（图1），安装型式见图2，确认相位无误后，测量接头盖板连接孔距，且保证两母线槽端头导体间距40mm的间隙，考虑母线通电运行后的热膨胀因素，每个连接器能自吸4-5mm的膨胀量； 1.接头盖板连接螺钉 2.母线连接器 3. 接头盖板 4.母线单元 接头连接器(图1)
接头安装型式(图2) 4．2．母线槽连接器均采用恒定双螺栓头高强力矩螺栓，该双螺栓头中间颈项设有力矩标志牌，紧固连接时，钣手拧住螺栓外端帽进行紧固，直至螺栓外端帽颈部断裂力矩标志牌脱落即可。 5．始端母线的安装 对于始端母线与变压器或配电柜的过渡排连接一般为钢制六角螺栓连接，其紧固力矩值要求见表1 表1： 值进行检查。 母线槽与开关柜的连接必须采用软铜编织带或硬铜排进行连接安装（见图3）。 母线槽与变压器的连接必须采用软铜编织带进行连接安装（见图4）。 与开关柜或变压器连接的始端母线槽如图3~图5，订货测量时要考虑便于生产制造、装箱、运输和安装。小于3150A的母线槽结构为单槽体，大于等于3150A的母线槽结构为双槽体。 始端箱内过渡排的安装，要保证相应的安装电气间隙和爬电距离，要满足电气装置母线工程安装施工及验收规范GBJ149第2.1.13条的要求。 始端母线与配电柜的过渡排连接(图3) 6．母线槽与变压器低压侧端子的安装 母线槽和变压器低压侧端子的连接必须采用软铜编织带或铜片伸缩节进行连接安装。 与变压器连接的始端母线槽外形尺寸及方案宜选择图4、图5、的示例，订货测量时，要考虑便于生产制造、装箱、运输和安装。小于3150A的母线槽结构为单槽体，大于等于3150A的母线槽结构宜为双槽体。 母线槽安装时，要保证相应的安装电气间隙和爬电距离，特别是到高压侧端子的安全电气间隙和爬电距离，要满足电气装置母线工程安装施工及验收规范GBJ149第2.1.13条的要求。 1）连接螺栓拧紧必须采用有效的力矩钣手，设定限值后紧至脱扣即可。 2）母线连接孔与连接螺栓的间隙应满足相关国家规范要求，一般不宜大于连接螺栓公制直径1mm，除非设有特制加强垫圈满足连接要求。
母线槽技术规范 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
母线槽技术规范 以下为对本次招标货物和服务的要求，投标人应对以下要求作出偏差和响应说明，以及投标人认为需要的其他说明和承诺。 本次招标产品为全封闭式密集绝缘铜母线槽，具体技术规范要求如下： 1．投标设备必须满足以下的标准与要求。 l）国家标准（ GB7251．l— 2005）低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》 2）国家标准（GB7251．2—2006）《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》 3）国家标准（GB 4208－1993）外壳防护等级（IP代码）》 4）国家标准（GB5585．1－1985）《电工用铜、铝及其合金母线第一部分：一般规定》 5）机械行业标准（JB／T 9662－1999）《密集绝缘母线干线系统（密集绝缘母线槽）》 6）国际电工委员会IEC439； 2．提供的资质或认证文件的内容（不仅限于以下内容，并且按照新的规范、新的要求更新所需资料）。 1）注册资金不低于3000万，并需要提供证明文件及项目业绩； 2）中国国家强制性产品认证CCC：本次投标的各个规格型号的母线槽产品（动力母线）必须通过国家强制性产品认证CCC，并提供有效的型 式试验报告； 3）质量控制体系：本次投标产品的生产厂家必须通过IS09001质量保证体系认证； 4）环境管理体系：投标人应通过环境管理体系ISO14001认证： 5）职业健康安全管理体系；投标人应通过OHSAS 18001：2007认证； 6）投标人应具有“守合同，重信用”的资质或其他能够证明其具有良好履约信用的证明文件； 7）提供主要原材料的产地及厂家名称；

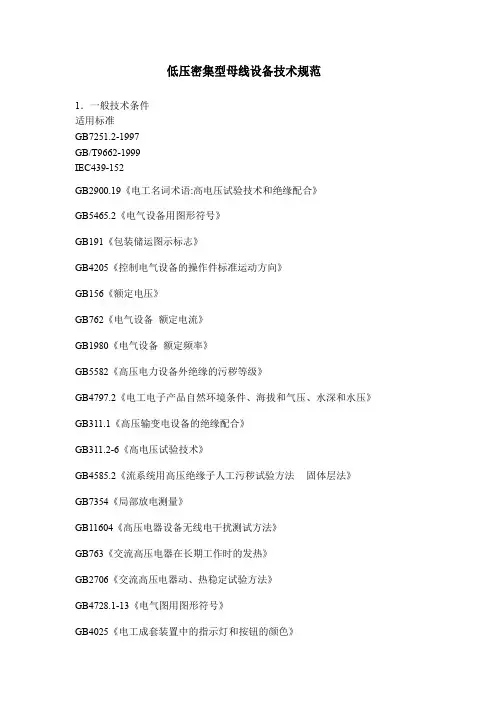

低压密集型母线设备技术规范 1．一般技术条件 适用标准 GB7251.2-1997 GB/T9662-1999 IEC439-152 GB2900.19《电工名词术语:高电压试验技术和绝缘配合》 GB5465.2《电气设备用图形符号》 GB191《包装储运图示标志》 GB4205《控制电气设备的操作件标准运动方向》 GB156《额定电压》 GB762《电气设备额定电流》 GB1980《电气设备额定频率》 GB5582《高压电力设备外绝缘的污秽等级》 GB4797.2《电工电子产品自然环境条件、海拔和气压、水深和水压》GB311.1《高压输变电设备的绝缘配合》 GB311.2-6《高电压试验技术》 GB4585.2《流系统用高压绝缘子人工污秽试验方法固体层法》 GB7354《局部放电测量》 GB11604《高压电器设备无线电干扰测试方法》 GB763《交流高压电器在长期工作时的发热》 GB2706《交流高压电器动、热稳定试验方法》 GB4728.1-13《电气图用图形符号》 GB4025《电工成套装置中的指示灯和按钮的颜色》 GB4884《绝缘导线的标记》 GB7159《电气技术中的文字符号制订通则》 GB1/T8349《金属封闭母线》 GB1207《电压互感器》 GB11021《电气绝缘的耐热性评定和分级》 GB12193《出口机械、电工、仪器仪表包装通用技术条件》 GB3910《铝及铝合金加工产品的化学成分》 ZBK11001《封闭母线》 JB1580《铝制焊接容器技术条件》 JB2420《户外防腐电工产品的条件》7.2.2.2环境条件 安装使用地点高程: 海拔高程＜2000m 年平均湿度: 90%
