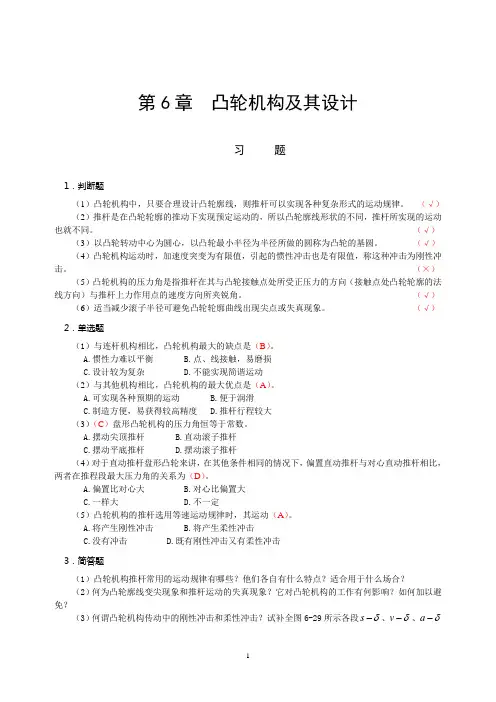

机械原理复习题凸轮机构及其设计I.填空题1凸轮机构中的压力角是凸轮与从动件接触点处的正压力方向和从动件上力作用点处的速度方向所夹的锐角。
2凸轮机构中，使凸轮与从动件保持接触的方法有力封闭法和几何封闭法（形封闭法）两种。
3在回程过程中，对凸轮机构的压力角加以限制的原因是为减小从动件产生过大的加速度引起的冲击。
4在推程过程中，对凸轮机构的压力角加以限制的原因是提高机械效率、改善受力情况。
5在直动滚子从动件盘形凸轮机构中，凸轮的理论廓线与实际廓线间的关系是法向距离为滚子半径的等距曲线6凸轮机构中，从动件根据其端部结构型式，一般有尖顶从动件、滚子从动件、平底从动件等三种型式。
7设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的理论廓线；与滚子相包络的凸轮廓线称为实际廓线。
8盘形凸轮的基圆半径是理论轮廓曲线上距凸轮转动中心的最小向径。
9根据图示的ϕϕ-22dd s运动线图，可判断从动件的推程运动是__(1)等加速等减速运动规律(2)从动件的回程运动是简谐运动规律。
10从动件作等速运动的凸轮机构中，其位移线图是斜直线，速度线图是平行于凸轮转角坐标轴的直线。
11当初步设计直动尖顶从动件盘形凸轮机构中发现有自锁现象时，可采用增大基圆半径、采用偏置从动件、在满足工作要求的前提下，选择不同的从动件的运动规律等办法来解决。
12在设计滚子从动件盘形凸轮轮廓曲线中，若出现滚子半径大于理论廓线上的最小曲率半径时，会发生从动件运动失真现象。
此时，可采用加大凸轮基圆半径或减小滚子半径方法避免从动件的运动失真。
13用图解法设计滚子从动件盘形凸轮轮廓时，在由理论轮廓曲线求实际轮廓曲线的过程中，若实际轮廓曲线出现尖点或交叉现象，则与滚子半径的选择有关。
14在设计滚子从动件盘形凸轮机构时，选择滚子半径的条件是滚子半径小于凸轮理论轮廓曲线上的最小曲率半径。
15在偏置直动从动件盘形凸轮机构中，当凸轮逆时针方向转动时，为减小机构压力角，应使从动件导路位置偏置于凸轮回转中心的右侧。
第9章凸轮机构及其设计I.填空题1凸轮机构中的压力角是和所夹的锐角。
2凸轮机构中，使凸轮与从动件保持接触的方法有和两种。
3在回程过程中，对凸轮机构的压力角加以限制的原因是。
4在推程过程中，对凸轮机构的压力角加以限制的原因是。
5在直动滚子从动件盘形凸轮机构中，凸轮的理论廓线与实际廓线间的关系是。
6凸轮机构中，从动件根据其端部结构型式，一般有、、等三种型式。
7设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的廓线；与滚子相包络的凸轮廓线称为廓线。
8盘形凸轮的基圆半径是上距凸轮转动中心的最小向径。
9根据图示的ϕϕ-22dd s运动线图，可判断从动件的推程运动是________，从动件的回程运动是_________。
10从动件作等速运动的凸轮机构中，其位移线图是线，速度线图是线。
11当初步设计直动尖顶从动件盘形凸轮机构中发现有自锁现象时，可采用、、等办法来解决。
12在设计滚子从动件盘形凸轮轮廓曲线中，若出现时，会发生从动件运动失真现象。
此时，可采用方法避免从动件的运动失真。
13用图解法设计滚子从动件盘形凸轮轮廓时，在由理论轮廓曲线求实际轮廓曲线的过程中，若实际轮廓曲线出现尖点或交叉现象，则与的选择有关。
14在设计滚子从动件盘形凸轮机构时，选择滚子半径的条件是。
15在偏置直动从动件盘形凸轮机构中，当凸轮逆时针方向转动时，为减小机构压力角，应使从动件导路位置偏置于凸轮回转中心的侧。
16平底从动件盘形凸轮机构中，凸轮基圆半径应由来决定。
17凸轮的基圆半径越小，则凸轮机构的压力角越，而凸轮机构的尺寸越。
18凸轮基圆半径的选择，需考虑到、，以及凸轮的实际廓线是否出现变尖和失真等因素。
19当发现直动从动件盘形凸轮机构的压力角过大时，可采取：，等措施加以改进；当采用滚子从动件时，如发现凸轮实际廓线造成从动件运动规律失真，则应采取，等措施加以避免。
20在许用压力角相同的条件下，从动件可以得到比从动件更小的凸轮基圆半径。
如图(a)所示的凸轮机构推杆的速度曲线由五段直线组成。
要求：在题图上画出推杆的位移曲线、加速度曲线；判断哪几个位置有冲击存在，是刚性冲击还是柔性冲击；在图示的F位置，凸轮与推杆之间有无惯性力作用，有无冲击存在?图【分析】要正确地根据位移曲线、速度曲线和加速度曲线中的一个画出其余的两个，必须对常见四推杆的运动规律熟悉。
至于判断有无冲击以及冲击的类型，关键要看速度和加速度有无突变。
若速度突变处加速度无穷大，则有刚性冲击；若加速度的突变为有限值，则为柔性冲击。
解：由图(a)可知，在OA段内(0≤δ≤π/2)，因推杆的速度v=0，故此段为推杆的近休段，推杆的位移及加速度均为零。
在AB段内(π/2≤δ≤3π/2)，因v>0，故为推杆的推程段。
且在AB段内，因速度线图为上升的斜直线，故推杆先等加速上升，位移曲线为抛物线运动曲线，而加速度曲线为正的水平直线段；在BC段内，因速度曲线为水平直线段，故推杆继续等速上升，位移曲线为上升的斜直线，而加速度曲线为与δ轴重合的线段；在CD段内，因速度线为下降的斜直线，故推杆继续等减速上升，位移曲线为抛物线，而加速度曲线为负的水平线段。
在DE段内(3π/2≤δ≤2π)，因v<0，故为推杆的回程段，因速度曲线为水平线段，故推杆做等速下降运动。
其位移曲线为下降的斜直线，而加速度曲线为与δ轴重合的线段，且在D和E处其加速度分别为负无穷大和正无穷大。
综上所述作出推杆的速度v及加速度a线图如图(b)及(c)所示。
由推杆速度曲线和加速度曲线知，在D及E处，有速度突变，且相应的加速度分别为负无穷大和正无穷大。
故凸轮机构在D和E处有刚性冲击。
而在A，B，C及D处加速度存在有限突变，故在这几处凸轮机构有柔性冲击。
在F处有正的加速度值，故有惯性力，但既无速度突变，也无加速度突变，因此，F处无冲击存在。
【评注】本例是针对推杆常用的四种运动规律的典型题。
解题的关键是对常用运动规律的位移、速度以及加速度线图熟练，特别是要会作常用运动规律的位移、速度以及加速度线图。
第六讲凸轮机构及其设计（一）凸轮机构的应用和分类一、凸轮机构1．组成：凸轮，推杆，机架。
2．优点：只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且机构简单紧凑。
缺点：凸轮廓线与推杆之间为点、线接触，易磨损，所以凸轮机构多用在传力不大的场合。
二、凸轮机构的分类1．按凸轮的形状分：盘形凸轮圆柱凸轮2．按推杆的形状分尖顶推杆：结构简单，能与复杂的凸轮轮廓保持接触，实现任意预期运动。
易遭磨损，只适用于作用力不大和速度较低的场合滚子推杆：滚动摩擦力小，承载力大，可用于传递较大的动力。
不能与凹槽的凸轮轮廓时时处处保持接触。
平底推杆：不考虑摩擦时，凸轮对推杆的作用力与从动件平底垂直，受力平稳；易形成油膜，润滑好；效率高。
不能与凹槽的凸轮轮廓时时处处保持接触。
3．按从动件的运动形式分（1）往复直线运动：直动推杆，又有对心和偏心式两种。
（2）往复摆动运动：摆动推杆，也有对心和偏心式两种。
4．根据凸轮与推杆接触方法不同分：（1）力封闭的凸轮机构：通过其它外力（如重力，弹性力）使推杆始终与凸轮保持接触，（2）几何形状封闭的凸轮机构：利用凸轮或推杆的特殊几何结构使凸轮与推杆始终保持接触。
①等宽凸轮机构②等径凸轮机构③共轭凸轮（二）推杆的运动规律一、基本名词：以凸轮的回转轴心O为圆心，以凸轮的最小半径r为半径所作的圆称为凸轮的基圆，r称为基圆半径。
推程：当凸轮以角速度转动时，推杆被推到距凸轮转动中心最远的位置的过程称为推程。
推杆上升的最大距离称为推杆的行程，相应的凸轮转角称为推程运动角。
回程：推杆由最远位置回到起始位置的过程称为回程，对应的凸轮转角称为回程运动角。
休止：推杆处于静止不动的阶段。
推杆在最远处静止不动，对应的凸轮转角称为远休止角；推杆在最近处静止不动，对应的凸轮转角称为近休止角二、推杆常用的运动规律1．刚性冲击：推杆在运动开始和终止时，速度突变，加速度在理论上将出现瞬时的无穷大值，致使推杆产生非常大的惯性力，因而使凸轮受到极大冲击，这种冲击叫刚性冲击。
