带地下室高层房屋建筑框架柱子嵌固部位箍筋加密范围

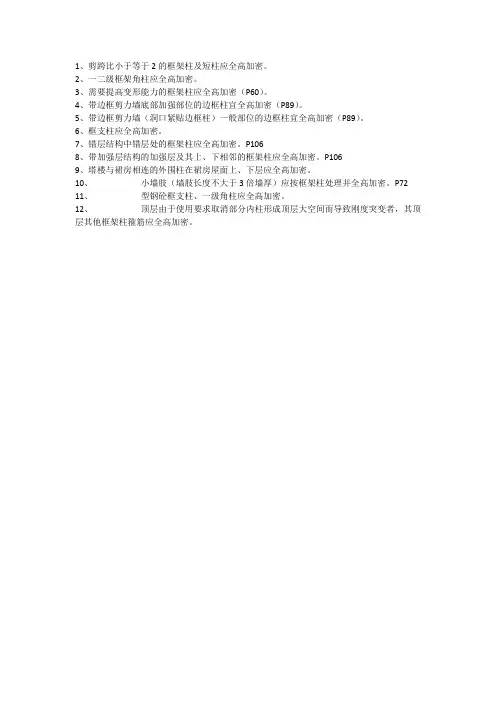

1、剪跨比小于等于2的框架柱及短柱应全高加密。

2、一二级框架角柱应全高加密。

3、需要提高变形能力的框架柱应全高加密（P60）。

4、带边框剪力墙底部加强部位的边框柱宜全高加密（P89）。

5、带边框剪力墙（洞口紧贴边框柱）一般部位的边框柱宜全高加密（P89）。

6、框支柱应全高加密。

7、错层结构中错层处的框架柱应全高加密。

P106
8、带加强层结构的加强层及其上、下相邻的框架柱应全高加密。

P106
9、塔楼与裙房相连的外围柱在裙房屋面上、下层应全高加密。

10、小墙肢（墙肢长度不大于3倍墙厚）应按框架柱处理并全高加密。

P72
11、型钢砼框支柱、一级角柱应全高加密。

12、顶层由于使用要求取消部分内柱形成顶层大空间而导致刚度突变者，其顶层其他框架柱箍筋应全高加密。

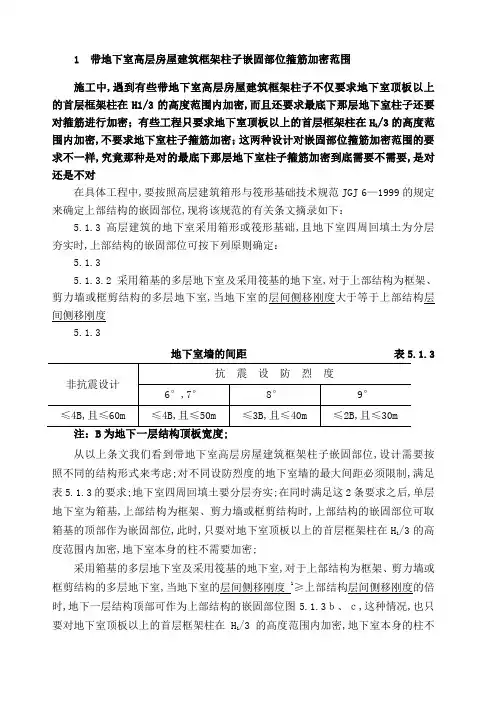

1 带地下室高层房屋建筑框架柱子嵌固部位箍筋加密范围施工中,遇到有些带地下室高层房屋建筑框架柱子不仅要求地下室顶板以上的首层框架柱在H1/3的高度范围内加密,而且还要求最底下那层地下室柱子还要/3的高度范对箍筋进行加密；有些工程只要求地下室顶板以上的首层框架柱在H1围内加密,不要求地下室柱子箍筋加密；这两种设计对嵌固部位箍筋加密范围的要求不一样,究竟那种是对的最底下那层地下室柱子箍筋加密到底需要不需要,是对还是不对在具体工程中,要按照高层建筑箱形与筏形基础技术规范JGJ 6—1999的规定来确定上部结构的嵌固部位,现将该规范的有关条文摘录如下：5.1.3 高层建筑的地下室采用箱形或筏形基础,且地下室四周回填土为分层夯实时,上部结构的嵌固部位可按下列原则确定：5.1.35.1.3.2 采用箱基的多层地下室及采用筏基的地下室,对于上部结构为框架、剪力墙或框剪结构的多层地下室,当地下室的层间侧移刚度大于等于上部结构层间侧移刚度5.1.3地下室墙的间距表5.1.3从以上条文我们看到带地下室高层房屋建筑框架柱子嵌固部位,设计需要按照不同的结构形式来考虑;对不同设防烈度的地下室墙的最大间距必须限制,满足表5.1.3的要求;地下室四周回填土要分层夯实;在同时满足这2条要求之后,单层地下室为箱基,上部结构为框架、剪力墙或框剪结构时,上部结构的嵌固部位可取/3的高箱基的顶部作为嵌固部位,此时,只要对地下室顶板以上的首层框架柱在H1度范围内加密,地下室本身的柱不需要加密;采用箱基的多层地下室及采用筏基的地下室,对于上部结构为框架、剪力墙或框剪结构的多层地下室,当地下室的层间侧移刚度1≥上部结构层间侧移刚度的倍时,地下一层结构顶部可作为上部结构的嵌固部位图5.1.3ｂ、ｃ,这种情况,也只要对地下室顶板以上的首层框架柱在H/3的高度范围内加密,地下室本身的柱不1需要加密;采用箱基的多层地下室及采用筏基的地下室,对于上部结构为框架、剪力墙或框剪结构的多层地下室,当地下室的层间侧移刚度＜上部结构层间侧移刚度的倍时,地下一层结构顶部就不能作为上部结构的嵌固部位,这种情况上部结构嵌固在箱基或筏基大底板的顶部续图5.1.3d、e,紧挨着大底板的这层地下室柱子箍筋就必须要符合嵌固部位的要求;我们在这里已经将上部结构的嵌固按照规范要求作了解答,同时我们还要宣传,在遭遇到地震影响时,地下部分结构大地运动一起运动,不产生相对运动,或即便产生相对运动,数值也不大,所以在历次城市地震中,地下室的震害都比较轻微;而出地面之后的上部结构,在地震影响下,就会产生相对运动,所以续图5.1.3的d/3的范围对箍筋进行和e的地下室顶板以上的地面首层框架柱,仍然需要在下部H1加密;我们在施工中,遇到的图纸会有两种不同的加密范围要求,这是针对不同结构的不同情况,结构师所采取的不同处理方法,都是正确的,都应遵循施工;具体施工应该遵循项目结构工程师的绘制的具体设计文件来进行柱子箍筋的加密,不要盲目地把混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构中的一些通用要求,作为放之四海而皆准的判定标准,来判定具体设计施工图不同加密要求的对或不对;1 层间侧移刚度,要理解层间侧移刚度,首先要知道什么是侧移刚度,侧移刚度是指产生单位侧移所需要的力;如图所示,在单竖杆的顶端产生一个单位1的侧移,需要施加大小为D的力,这个D值就称为这个单竖杆的侧移刚度;同理,层间侧移刚度是指使层间产生一个单位侧移所需要的力;,譬如说,使得某层地下室的顶部产生1cm的侧向位移,需要在该地下室顶部施加3100kN的水平力,而使得该地下室顶部以上的第一层上部结构产生1cm的层间侧向位移,只要施加2000kN的水平力,我们就说这个地下室的层间侧移刚度,是上部结构层间侧移刚度的3100/2000＝倍＞;这个地下室与上部结构层间侧移刚度比符合嵌固端的规定要求,可以视作嵌固部位;此时最下一层地下室的框架柱箍筋就不需加密,只要对上/3高度范围的箍筋进行加密;部结构底部的框架柱H1如果说,使得某层地下室的顶部产生1cm的侧向位移需要在该地下室顶部施加3100kN的水平力,而使得该地下室顶部以上的第一层上部结构产生1cm的层间侧向位移只要施加2300kN的水平力,我们就说这个地下室的层间侧移刚度是上部结构层间侧移刚度的3100/2300＝倍＜;这个地下室与上部结构层间侧移刚度比不符合嵌固端的规定要求,不可以视作嵌固部位,那就得把基础大底板的顶面作为嵌固部位;此时最下一层地下室和上部结构底部的框架柱箍筋均需加密;2 次梁上部钢筋放在主梁上部钢筋的上方,主梁的钢筋保护层如何处理,影响到主梁截面的有效高度,会不会降低截面的抗力设计施工时,首先考虑板的上部保护层板的上部钢筋保护层应≥15mm,其次考虑次梁最小保护层次梁最小保护层＝15mm＋板筋外直径,且d≥25mm；次梁保护层一般为25～30mm;最后考虑主梁上部纵向钢筋的最小保护层主梁上部纵向钢筋的最小保护层＝＝max15mm＋板筋外直径,25mm＋次梁钢筋的外直径主梁保护层一般为45～60mm;这个问题,早在上世纪50～80年代的大中专钢筋混凝土结构教科书的“钢筋混凝土现浇楼盖”一章的“主梁的计算与构造”中已经进行了详尽的阐述;一般教科书在讲了荷载、计算跨度取值、计算简图和内力计算之后,接着就讲“截面强度计算”,在跨中正弯矩截面正截面设计时,取T形截面；支座截面承受负弯矩,按照矩形截面计算;当计算主梁支座截面的负弯矩正截面抗弯强度时,应注意主梁截面有效高度的取值与次梁不同;在支座处,由于板的上部钢筋、次梁的上部钢筋和主梁的上部钢筋相互垂直交叉,次梁的上部纵向在板筋的下方,主梁的上部钢筋又在次梁上部纵向钢筋的下面,因而主梁的有效高度值减少了,相差一个次梁钢筋的外直径,主梁支座截面有效高度一般可按下列公式计算：一排钢筋时：h0＝h－as＝h－50～60mm二排钢筋时：h0＝h－as＝h－70～80mm三排钢筋时：h0＝h－as＝h－90～110mm四排钢筋时：h0＝h－as＝h－110～130mm现在大家都采用PKPM等设计软件进行设计,各结构软件在编制时已经考虑了主梁支座截面有效高度的合理取值,所以我们在设计与施工时,就不要担心主梁保护层取定为50～60mm时,截面的有效高度减少会影响截面抗力因而造成结构不安全的问题;3 什么是刚性地坪,框架柱箍筋在刚性地坪上下为什么要加密框架柱箍筋在刚性地坪上下的加密与框架柱底部加密区是怎样的关系在建筑设计中,将地面分为刚性地面和柔性地面,“各种整体面层地面,如细石混凝土地面、水泥砂浆地面、水磨石地面等,一般称为刚性地面;整体地面实际上由刚性的板体和柔性地基两部分组成,他们互相依赖、又互相制约、两者互为存在的条件,共处于一个矛盾的统一体;”摘自建筑地面与楼面手册中国建筑工业出版社邓学才主编2005年11月出版.;软木等铺就的地面,在建筑上,则称为柔性地面;在工程结构设计中,考虑刚性地面对结构设计计算和构造的影响有两种情形：一种是砌体结构设计中刚性地面对确定计算方案的影响；另一种就是混凝土结构柱在刚性地坪上下设计要进行专门的构造处理;我们这里只讨论后一种刚性地坪;刚性地坪,顾名思义,地坪的平面刚度比较大;笔者在等专业论坛上宣传说,当房屋的地坪厚度≥200mm,地坪的混凝土强度等级≥C20时,应视为刚性地坪;好多读者向我要“依据”,我说这是来自宏观地震震害经验;主要是根据1975年2月5日辽南级城市地震的经验和1976年7月28日的唐山级城市地震经验,由中国建筑西北工业设计院刘大海等我国资深抗震专家,在工业与民用建设抗震设计规范TJ 11-78修订期间提出来的,可供设计人员在工程设计实践中结合自身的工程经验采用;一个具体的混凝土地坪,在其厚度和混凝土强度等级确定之后,它的刚度是绝对的,但是这个地坪对混凝土框架柱的抗震负面影响是相对的,我们崇尚在工程中采用科学哲学和技术哲学的思路来考量问题、分析问题和解决问题;我们首先与读者一起做这样一个实验：请一个7岁的儿童,单手握住一根5mm直径的“意杨”树枝,再让树枝受到外力的折腾,结果是没二下,“意杨”树枝就被折断了；还是请这个儿童,单手握住一根50mm直径的“意杨”树枝,还让树枝受到外力折腾,不但50mm直径的“意杨”树枝未被折断,这个儿童的小手如不迅即松开,很可能会受伤;我想从这个实验让大家懂得这样一个事实：不同截面刚度的框架柱,不同厚度的地坪对它的“握裹”作用在力度上是有区别的;框架柱在强烈地震的影响下,发生水平往复振动;如果在水平往复振动的过程中,框架柱A不坏,地坪A率先破碎损坏,地坪A相对框架柱A而言,就不是刚性地坪；如果在水平往复振动中,地坪B不碎,框架柱B在地坪B以上部位首先开裂损坏,这个地坪B相对这个框架柱B而言,就是刚性地坪;所以,笔者进一步指出,结构工程师在设计时,考量是不是刚性地坪,要结合框架柱截面的刚度大小;如果是600×800mm的C30的框架柱,那么混凝土地坪厚度≥200mm,混凝土强度等级≥C20,应考虑刚性地坪对框架柱的抗震不利影响,采取抗震措施;如果是400×400mm的C20的框架柱,那么厚度≥150mm,混凝土强度等级≥C20,也应考虑刚性地坪对框架柱的抗震不利影响,采取抗震措施;因为柱小,绝对刚度并不太大的地坪也会对柱产生抗震不利影响,造成框架柱根部的震害加重;应对混凝土地坪对框架柱抗震不利的影响,设计通常采用两项措施,第一项措施就是像混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构要求的那样,在刚性地坪上下各500mm的范围内,加密框架柱的箍筋间距;还有第二项措施是在框架柱四周留置30～50mm宽的变形缝,使刚性地坪挨不着框架柱,在缝内填充柔软的可变形材料,使刚性地坪挨不着框架柱,产生不了负面影响;就不必再对框架柱进行箍筋间距加密处理;进行了以上讨论之后,我们希望施工监理条线的读者,不要对具体项目的混凝土地坪擅自判定为“刚性地坪”或“非刚性地坪”,而应当根据施工图设计文件的要求来执行;如果施工图设计文件中未予明确,就要在图纸会审时提出来,要求结构设计工程师明示,并将其写进图纸会审纪要,参与各方签名盖章,作为施工、监理和工程结算的文字依据;以上我们讨论了刚性地坪对框架柱抗震不利影响的破坏机理,下面阐述框架柱在刚性地坪上下箍筋加密与框架柱嵌固部位箍筋加密的关系;图a表示没有刚性地坪的情形；图b表示有刚性地坪,刚性地坪的箍筋加密范围与嵌固部位的底部加密范围上口一样高的情形；图c表示有刚性地坪,刚性地坪的箍筋加密范围高出嵌固部位的底部加密范围的上口,高出部位仍需加密；图d表示有刚性地坪,刚性地坪的箍筋加密范围低于嵌固部位的底部加密范围的上口;刚性地坪的箍筋加密与嵌固部位的底部箍筋加密范围重合的部位不用重复加密,只要对高出部位继续加密就可以了;mm,刚性地坪上下,不必要的;4 有业界读者在专业论坛上发帖说,他注意到施工中有封闭箍筋开口向下的做法,他问做的人有何依据做的人说不知道,都是看见人家怎么做的就跟着也怎么做;也有人说箍筋开口应放在构件的受压区,悬挑梁是下部受压,故箍筋开口向下放置;不知道对不对首先匡正一下箍筋开口的不正确提法;在各种现浇钢筋混凝土梁类构件中的箍筋,通常分为封闭箍筋和开口箍筋两类,前者为矩形,后者为U形;封闭箍筋又分为焊接连接封闭箍筋和非焊接带135°弯钩活扣连接封闭箍筋两个亚类;本题所问的,应该是非焊接封闭箍筋的活口,放在什么位置更好的问题;剪切变形是使杆件横截面间产生相对错动的趋势,受压是沿杆件轴线的缩短,剪切变形和压缩变形是两个情形,没有必要往一起联系;网上盛传封闭箍筋的活口一般应设置在受压区;这个技术观点即使是千真万确的,也只能是在条件许可的情况下予以遵循；如果条件不许可,也要实事求是的正确对待;我们指出,房屋建筑在风荷载作用下,或者在地震作用的影响下,竖向构部件将会受到往复振动;举个例子,某框架柱上午遇到左来风,框架柱就向右弯曲,框架柱的左侧边缘受拉,右侧边缘受压；于是上午请箍筋活口呆在右侧,符合箍筋活口呆在受压区的要求;还是这根框架柱下午遇到右来风,框架柱只能向左弯曲,框架柱右侧边缘受拉,框架柱左侧边缘受压;于是下午请箍筋活口呆在框架柱的左侧,也符合箍筋活口呆在受压区的要求;足见封闭箍筋活口呆在受压区的要求,除非让箍筋在构件中具有“见风使舵”的功能,否则就无所遵循;凡是自然人做不到的事情,就不能用来指导工程实践;咱把这个事再展开来宣传一下,用生活经验来与读者沟通;读者一般都使用过普通的雨伞;雨天,户外打伞,无大风时雨滴向下作用,伞骨的外悬部分,向下弯曲,各伞骨自然上部纤维受拉、下部纤维受压;一阵大风袭来,将伞反向拉坏,在那被拉的瞬时,各伞骨外悬部分的上部受压、下部受拉;否则,不会发生反方向拉脱的情况;我阐述这个事件的目的是要读者了解一个现象：附属于竖向构件的悬臂结构根部下方,当竖向构件水平剧烈振动时,会产生很大的瞬时拉力;受风荷载作用和地震影响的外伸构件和纯悬臂构件都没有绝对的受压区;当竖向构件产生振动时,我们在附属于竖向构件的悬臂杆的根部下缘纵向钢筋上曾经测到过一定数值的瞬时“拉应变”;所以,箍筋就是箍筋,箍筋的要义是对纵向钢筋箍住、箍牢、箍均匀;而转圈设置,每个角每4个箍筋设置1个活口,就能使箍筋实现箍住、箍牢、箍均匀的目标;1970年代中期,笔者有幸接触到工业与民用建设结构荷载规范TJ 9-74主创人员在海南宝岛搜集到的我国台风灾害机理资料,农家外挑的木结构凉晒台的破坏是：台风从凉晒台下方,将其向上90°掀翻、拽出;笔者企盼结构工程师在做设计时,对悬臂或外伸长度较大的梁,梁下部钢筋的数量和锚固构造予以控制;我们接触到许多设计院做的高层,顶部若干层外伸梁上下配筋设计成一样的,对下筋直锚长度也有相当高的要求,这是非常好的;据悉,在河北省2002系列省标图集中,钢筋混凝土悬挑梁下部钢筋支座处锚固,就规定8度设防超过2m,9度设防超过1.5m时为长臂梁,下部钢筋不得按照受压钢筋的要求进行锚固,其水平段锚固长度应≥,且须向上弯锚15d,冀标的这个要求就很科学;凡事是要用自己的头脑考虑,要经过头脑过滤之后再“现发现卖”;不是用“某某某说”来考虑,对“某某某说”,也包括对笔者的这部平法看图与钢筋做法常见问题解析读物,要像家庭主妇处置买来的菜那样,去粗取精,去伪存真,如把菜根、烂叶统统放到锅里烩,结果这道菜的质量可想而知是难以下咽的;有人曾经因为坚持两个“凡是”把宝座给弄丢了；如果我们的某些读者秉持“凡是某某某说过”就无条件遵循,就会贻误自己的技术进步和理论发展;钢筋混凝土结构构造图书手册有数百本,编着者大多是我国混凝土结构领域的精英级人士,每一本都有不少闪光点,其中的一些经典着作,在混凝土结构施工图平面整体表示方法制图规则和构造详图作为国家建筑标准设计之前,一直指导着我国结构工程师从事结构设计;混凝土结构施工图平面整体表示方法制图规则和构造详图0xG101－x 也是其中的N本,在平面整体表示方法上,确实是独树一帜;在构造上,充其量只是钢筋混凝土结构构造的几百分之N,而且仅是一家之言,与现有的同级国家标准相比,也有N多的“不一致”;平法基础与其他基础,平法楼梯与其他楼梯,平法03G101-1现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构与建筑物抗震构造详图03G329-1民用框架、框架－剪力墙、剪力墙、部分框支剪力墙、框架－核心筒、筒中筒、板柱－剪力墙以及与混凝土结构剪力墙边缘构件和框架柱构造钢筋选用04SG330,有许多值得商榷的很宽泛的差异实实在在地存在着;5 混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构的31页的~梁平法施工图与04G101-4现浇混凝土楼面与屋面板第9页的~板平法施工图中,都涉及到跨数,有什么区别03G101-131页的~梁平法施工图是所标注的KL本身跨越支座间的空档数,如3轴的KL43A,表示编号为4的框架梁,跨越了3个空挡有A3、B3、C3和D3共4个支座,在A轴外侧还有外伸;C轴的KL14表示编号为1的框架梁,跨越了4个空挡有2C、3C、4C、5C和6C共5个支座,没有外伸;04G101-4第9页的~板平法施工图中B~C轴线间的⑨φ101002表示⑨号钢筋为φ10,间距100mm,在3轴～4轴～5轴这两跨范围内横向分布,⑦2表示⑦号钢筋也在3轴～4轴～5轴这两跨范围内横向分布;在04G101-4的板平法施工图中,标注的各号钢筋最后面的xx,表示该号钢筋横向布置的跨数,不是板钢筋跨越支座间空挡的数目；而03G101-1梁平法施工图,各梁标注后缀的xx表示梁跨越的空间数,这是一个区别；当板的某号钢筋横向只布置1跨时,就不再后缀1,但是KL梁只有一跨,也必须后缀1, 这又是一个区别;6 03G101-1现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构对KL 要求在KZ内锚固水平段长度≥,有些柱截面不够大,有些KL则以剪力墙为支座,不满足这个要求,该怎么办业界广泛流传着“以较小直径替换较大直径钢筋,来减少锚固长度的绝对值,进而达到满足≥的锚固要求”的方案,从纯理论层面上来分析,未尝不可,似乎有些道理;将这个方案理论连续实践,看看是行还是不行;我们看下面这张表6：C25混凝土的、不同厚度剪力墙的可布筋长度mm 表6直径laE剪力墙厚度及其水平段可布筋长度300 250 220 200 18025 950 38022 836 33520 760 30418 684 274 28516 608 244 28514 532 213 23512 456 183 205 18510 380 152 165是235mm;如果某框架梁KL原设计配置了6根直径25的三级肋纹钢筋,需要380mm,,如果按照用小直径的钢筋替代,只能使用直径Φ14,它的只要213mm,满足要求,这只是问题的一个方面;在另外一方面6根直径25的钢筋截面积＝6×＝2945.4mm2,而Φ14的单根截面积＝153.9mm2,需要=根实际取20根;本来二排钢筋,现在20根钢筋需要布置5排,于是产生钢筋放不下、或钢筋虽然可以放下,但是影响到梁的有效高度,混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构对第三排钢筋的断点位置还未确定、又出来第四排钢筋的断点位置和第五排钢筋的断点位置未确定等等一系列无法面对的问题;所以说,用小直径钢筋置换大直径的方法解决不了实际问题;譬如框架梁KL还是这6根25的钢筋,剪力墙厚度为200,此时可布筋长度为185mm,只能用Φ12的钢筋,其为183mm,满足布筋长度要求,但是现行混凝土结构设计规范GB 50010-2002规定Φ12钢筋不宜用来做框架梁纵向钢筋;实际上,换小钢筋直径方案是没有经过必要的计算,就凭不切实际的“灵感”脱口而出,因为不具有可操作性,所以成为缪传全中国钢筋业界的专业笑话;我国高层建筑混凝土结构技术规程JGJ/T 3-2002 J 186-20027.1.7条提出,“应控制剪力墙十五平面外弯矩;当剪力墙墙肢与其平面外方向的楼面梁连接时”,具体给出了4项减小梁端部弯矩对墙的不利影响的措施;民用建筑工程设计常见问题及图示05SG109-3混凝土结构对此进行了细化和图示,请看图6;正像我们许多同志所指出的那样,这个问题得在源头上解决,也就是要结构设计人员在出图阶段解决;如果施工图设计文件在绘制和审查二道大环节均未予以解决而就将问题流入到施工实施阶段,那么一开始,我们就要利用设计交底和图纸会审的时机,向结构设计人员问清楚,请设计人员给出切实可行的具体意见;一线施工与监理人员不要擅自处置;7 04G101-4现浇混凝土楼面与屋面板第4.2.9条.“....角部加强筋将在其分布范围内取代原配置的板支座上部非贯通纵筋,且当其分布范围内配有板上部贯通纵筋时则间空布置;”中的“间空布置”是什么意思屋面板角部加强筋Crs究竟在那些部位需要设置这条是用来约定角部加强筋Crs的;原设计一般有两种情形,一种是仅仅在沿支座周边设置上部钢筋,板的中间区域上部没有配置钢筋;另外一种是板的上部配置有双向通常钢筋的情况;本图集在考虑角部加强筋Crs时,这两种情况区别对待,分别考虑;这里的图是两种角部加强筋Crs布置示意图;对第一种情况,看看原来沿支座周边配置的角部钢筋符合不符合加强筋的要求,符合了,就维持原设计不动；如果原有的角部配筋比拟设置的角部加强筋Crs直径小、间距大、长度短,就要用Crs取代原配置的板支座上部两个方向的非贯通钢筋,用图b替代图a;对第二种情况,见图c,角部加强筋Crs只要在双向贯通钢筋的空档中设置,此时原来双向贯通钢筋照常通过,这就是“间空布置的意思”,如图d ;屋面板角部加强筋Crs通常在房屋大阳角设置;房屋大阳角是一个针对房屋变形单元的广义概念,不仅仅只是4个大阳角;如果一幢房屋有变形缝将其分为两个变形单元,那么它的每一个变形单元都至少有4个大阳角,总起来就是8个大角;如果在一个变形单元,平面上前后错开,错开的阳角也要考虑设置加强筋;在该条的后面,第条,图集给出了悬挑阴角附加筋Cis,对这个悬挑阴角一些读者也一并宣传一下这个悬挑阴角;如图所示,在房屋本体平面发生前后错动之后,平面就产生了阴阳角;如果在阴角设置了悬挑板,就要按照图集20页之图设置斜向附加筋,通常为45°,自板阴角位置向内分布,每根钢筋的长度是递减的;8 06G101-6独立基础、条形基础、桩基承台第69页基础连梁与框架柱连接,锚入框架柱的长度有何规定分端部与中间部位,多跨连梁支座部位没有加密箍筋,是不是这些梁本来就不需要箍筋加密;对此,有读者在等网路媒体上回应说：06G101-6图集第68页的下图“基础连梁JLL纵筋构造”中清楚地标明：基础连梁的纵筋锚入柱内“≥La”;然而这个回应是错误的,06G101-6图集第68页的下图“基础连梁JLL纵筋构造”中清楚地标明：基础连梁的纵筋锚入位于柱下面的基础中,长度自其上柱外缘计算“≥La”;笔者指出,基础连梁是拉接基础的,与柱没有发生直接联系,所以不存在基础连梁的纵向钢筋在柱中锚固多少的问题;。

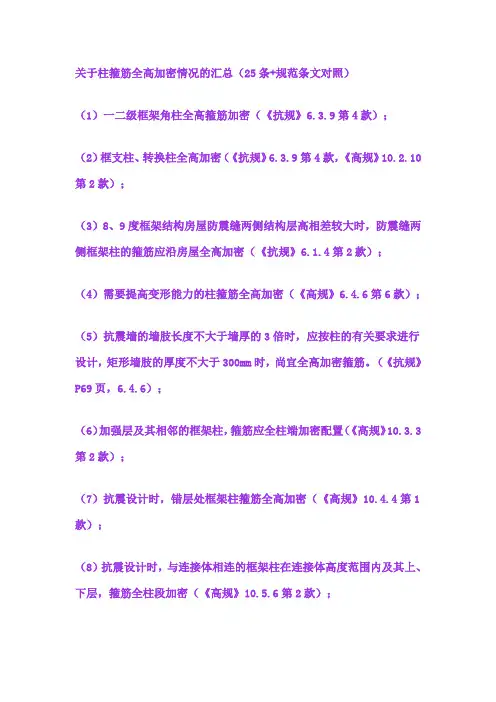

关于柱箍筋全高加密情况的汇总（25条+规范条文对照）（1）一二级框架角柱全高箍筋加密（《抗规》6.3.9第4款）；（2）框支柱、转换柱全高加密（《抗规》6.3.9第4款，《高规》10.2.10第2款）；（3）8、9度框架结构房屋防震缝两侧结构层高相差较大时，防震缝两侧框架柱的箍筋应沿房屋全高加密（《抗规》6.1.4第2款）；（4）需要提高变形能力的柱箍筋全高加密（《高规》6.4.6第6款）；（5）抗震墙的墙肢长度不大于墙厚的3倍时，应按柱的有关要求进行设计，矩形墙肢的厚度不大于300mm时，尚宜全高加密箍筋。

（《抗规》P69页，6.4.6）；（6）加强层及其相邻的框架柱，箍筋应全柱端加密配置（《高规》10.3.3第2款）；（7）抗震设计时，错层处框架柱箍筋全高加密（《高规》10.4.4第1款）；（8）抗震设计时，与连接体相连的框架柱在连接体高度范围内及其上、下层，箍筋全柱段加密（《高规》10.5.6第2款）；（9）塔楼中，与裙房相连的外围柱，柱箍筋宜在裙楼屋面上下层的范围内全高加密（《高规》10.6.3第3款）；（10）框剪结构中，剪力墙底部加强部位的边框柱的箍筋宜沿全高加密，当带边框剪力墙上的洞口紧邻边框柱时，边框柱箍筋宜沿全高加密（《高规》8.2.2第5款）；（11）剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于4的柱全高范围（《高规》6.4.6第4款）。

（12）剪跨比小于等于2的框架柱及短柱应全高加密。

（13）一二级框架角柱应全高加密。

（14）需要提高变形能力的框架柱应全高加密。

（15）带边框剪力墙底部加强部位的边框柱宜全高加密。

（16）带边框剪力墙（洞口紧贴边框柱）一般部位的边框柱宜全高加密。

（17）框支柱应全高加密。

（18）错层结构中错层处的框架柱应全高加密。

（19）带加强层结构的加强层及其上、下相邻的框架柱应全高加密。

（20）塔楼与裙房相连的外围柱在裙房屋面上、下层应全高加密。

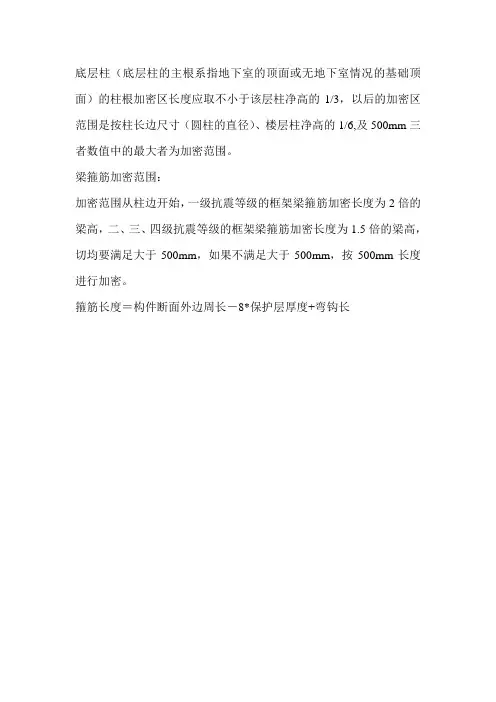

底层柱（底层柱的主根系指地下室的顶面或无地下室情况的基础顶面）的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6,及500mm三者数值中的最大者为加密范围。

梁箍筋加密范围：
加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度为2倍的梁高，二、三、四级抗震等级的框架梁箍筋加密长度为1.5倍的梁高，切均要满足大于500mm，如果不满足大于500mm，按500mm长度进行加密。

箍筋长度＝构件断面外边周长－8*保护层厚度+弯钩长。

抗震设防框架工程中的梁、柱箍筋加密区规定1）、首层柱的加密区有三个，别离为：下部的长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；若是该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）、首层以上柱箍筋别离为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；若是该柱采用绑扎搭接，那么搭接范围内同时需要加密。

一、和：连梁是指两头与相连且小于5的梁（具体条文详见“高规”第条）；框架梁是指两头与相连的梁，或两头与墙相连但跨高比不小于5的梁。

二者相同的地方在于：一方面从的角度来讲，在抗震时都希望第一在框架梁或连梁上出现而不是在框架柱或剪力墙上，即所谓“”或“强墙弱连梁”；另一方面从构造的角度来讲，二者都必需知足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必需知足抗震的的要求，对应于相同的框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

二者不相同的地方在于，在时，允许连梁的刚度有大幅度的降低，在某些情形下乃至能够让其退出工作，可是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定是不宜搭在连梁上的，可是次梁是能够搭在框架梁上的。

一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁能够分为加密区和非加密区，二是对连梁的作了明确的规定即“墙体水平应作为连梁的腰筋在连梁范围内拉通持续配置；当连梁截面高度大于700mm时，其双侧面沿梁高范围设置的纵向（腰筋）的直径不该小于10mm，间距不该大于200mm；对跨高比不大于的连梁，梁双侧的纵向构造钢筋（腰筋）的面积不该小于%”且将其纳入了强条的规定，而框架梁的腰筋只要知足“当梁的高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及)的截面面积不该小于腹板截面面积bhw的%，且其间距不宜大于200mm。

１带地下室高层房屋建筑框架柱子嵌固部位箍筋加密范围施工中,遇到有些带地下室高层房屋建筑框架柱子不仅要求地下室顶板以上得首层框架柱在H1／3得高度范围内加密,而且还要求最底下那层地下室柱子还要对箍筋进行加密;有些工程只要求地下室顶板以上得首层框架柱在Ｈ1／3得高度范围内加密,不要求地下室柱子箍筋加密；这两种设计对嵌固部位箍筋加密范围得要求不一样，究竟那种就是对得？最底下那层地下室柱子箍筋加密到底需要不需要,就是对还就是不对？在具体工程中,要按照《高层建筑箱形与筏形基础技术规范》(ＪGＪ6—1999)得规定来确定上部结构得嵌固部位，现将该规范得有关条文摘录如下:5.１.３高层建筑得地下室采用箱形或筏形基础,且地下室四周回填土为分层夯实时,上部结构得嵌固部位可按下列原则确定:５.1.3、1 单层地下室为箱基,上部结构为框架、剪力墙或框剪结构时,上部结构得嵌固部位可取箱基得顶部(图５、1、３ａ);5．1．3、２采用箱基得多层地下室及采用筏基得地下室,对于上部结构为框架、剪力墙或框剪结构得多层地下室,当地下室得层间侧移刚度大于等于上部结构层间侧移刚度得1、５倍时,地下一层结构顶部可作为上部结构得嵌固部位(图５、１、3b、ｃ），否则认为上部结构嵌固在箱基或筏基得顶部。

上部结构为框架或框剪结构，其地下室墙得间距尚应符合表5、1、3得要求；５.1．3、3对于上部结构为框筒或筒中筒结构得地下室,当地下一层结构顶板整体性较好,平面刚度较大且无大洞口,地下室得外墙能承受上部结构通过地下一层顶板传来得水平力或地震作用时,地下一层结构顶部可作为上部结构得嵌固部位(图5、1、3ｂ、ｃ)。

地下室墙得间距表5．1.3抗震设防烈度非抗震设计6°，7°8°9°≤4B,且≤60m ≤4B,且≤50ｍ≤3B,且≤40m ≤2Ｂ，且≤30m从以上条文我们瞧到带地下室高层房屋建筑框架柱子嵌固部位，设计需要按照不同得结构形式来考虑。

箍筋加密区的设置和计算规则如下：
1.柱箍筋加密范围是：底层柱（底层柱的柱根系指地下室的顶面或无地下室情况的基础顶
面）的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6，及500mm三者数值中的最大者为加密范围。

2.梁箍筋加密范围：加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度为2倍的
梁高，二、三、四级抗震等级的框架梁箍筋加密长度为1.5倍的梁高，而且加密区间总长均要满足大于500mm，如果不满足大于500mm，按500mm长度进行加密。

1 带地下室高层房屋建筑框架柱子嵌固部位箍筋加密围施工中，遇到有些带地下室高层房屋建筑框架柱子不仅要求地下室顶板以上的首层框架柱在H1/3的高度围加密，而且还要求最底下那层地下室柱子还要对箍筋进行加密；有些工程只要求地下室顶板以上的首层框架柱在H1/3的高度围加密，不要求地下室柱子箍筋加密；这两种设计对嵌固部位箍筋加密围的要求不一样，究竟那种是对的？最底下那层地下室柱子箍筋加密到底需要不需要，是对还是不对？在具体工程中，要按照《高层建筑箱形与筏形基础技术规》（JGJ 6—1999）的规定来确定上部结构的嵌固部位，现将该规的有关条文摘录如下：5.1.3 高层建筑的地下室采用箱形或筏形基础，且地下室四周回填土为分层夯实时，上部结构的嵌固部位可按下列原则确定：5.1.3.1 单层地下室为箱基，上部结构为框架、剪力墙或框剪结构时，上部结构的嵌固部位可取箱基的顶部（图5.1.3ａ）；5.1.3.2 采用箱基的多层地下室及采用筏基的地下室，对于上部结构为框架、剪力墙或框剪结构的多层地下室，当地下室的层间侧移刚度大于等于上部结构层间侧移刚度的1.5倍时，地下一层结构顶部可作为上部结构的嵌固部位（图5.1.3ｂ、ｃ），否则认为上部结构嵌固在箱基或筏基的顶部。

上部结构为框架或框剪结构，其地下室墙的间距尚应符合表5.1.3的要求；5.1.3.3 对于上部结构为框筒或筒中筒结构的地下室，当地下一层结构顶板整体性较好，平面刚度较大且无大洞口，地下室的外墙能承受上部结构通过地下一层顶板传来的水平力或地震作用时，地下一层结构顶部可作为上部结构的嵌固部位（图5.1.3ｂ、ｃ）。

地下室墙的间距表5.1.3抗震设防烈度非抗震设计6°，7°8°9°≤4B，且≤60m ≤4B，且≤50m ≤3B，且≤40m ≤2B，且≤30m从以上条文我们看到带地下室高层房屋建筑框架柱子嵌固部位，设计需要按照不同的结构形式来考虑。

箍筋加密规范篇一：梁柱箍筋加密的规定梁柱箍筋加密的规定对于有抗震设防的结构，为提高框架节点的承载力和结构的抗震能力必须按以下规定配置足够数量的箍筋：框架柱中箍筋加密区应是柱两端在高度等于矩形截面长边尺寸或园柱截面直径、柱净高的1/6、500mm三者中的最大值范围内；框架梁中箍筋加密区应是一级框架梁端2倍梁高范围内和二～四级框架梁端1.5倍梁高范围内，箍筋应当加密，且加密区长度不应小于500mm，其第一个箍筋应设置在距离节点边缘50mm以内；对于绑扎接头的钢筋搭接长度范围内的箍筋间距不应大于100mm。

梁：主次梁节点部位，弯起钢筋部位需至少加三道箍筋且按加密方式加设，间距小于等于100mm柱：若柱子为短柱（虽然该情况不多，但也不排除有此情况设计）即（柱高）/（矩形截面长边长度）小于等于4，则全部箍筋需要加密。

篇二：箍筋加密区部位箍筋加密区都设在什么部位2009-06-19 20:06加密是对于抗震结构来说的。

根据抗震等级的不同，加密的规定也不同。

一般来说，对于钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密。

梁端的加密区长度一般取1.5倍的梁高。

柱子加密区长度一般区1/6每层柱子的高度。

但最底层（一层）柱子的根部应取1/3的高度。

对于特别情况下的柱子还应全部加密。

详细的可以参看《抗震设计规范》。

简支梁两端,1.5倍梁高处,悬挑梁全段加密03G101-1平法梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？1、“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋，钢筋工把它们称为“腰筋”。

所以，就其在梁上的来说，是相同的。

其构造上的规定，正如03G101-1图集第62-65页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。

“构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋” 的规格和间距的规定，也是相同的。

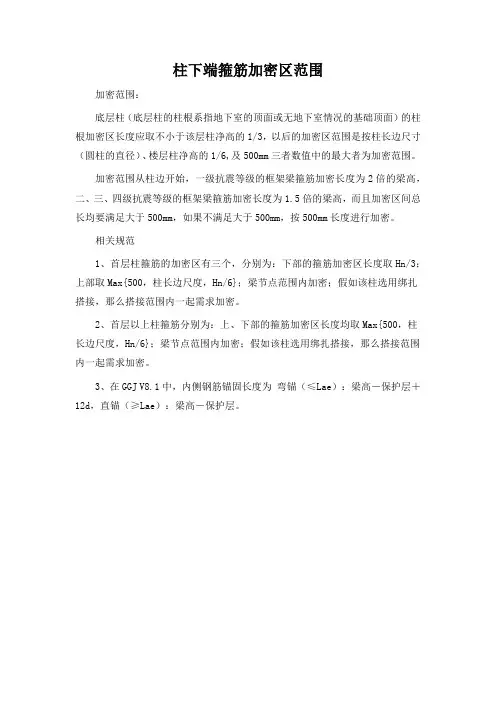

柱下端箍筋加密区范围
加密范围：
底层柱（底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面）的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6,及500mm三者数值中的最大者为加密范围。

加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度为2倍的梁高，二、三、四级抗震等级的框架梁箍筋加密长度为1.5倍的梁高，而且加密区间总长均要满足大于500mm，如果不满足大于500mm，按500mm长度进行加密。

相关规范
1、首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺度，Hn/6}；梁节点范围内加密；假如该柱选用绑扎搭接，那么搭接范围内一起需求加密。

2、首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺度，Hn/6}；梁节点范围内加密；假如该柱选用绑扎搭接，那么搭接范围内一起需求加密。

3、在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≤Lae）：梁高－保护层＋12d，直锚（≥Lae）：梁高－保护层。

框架柱箍筋加密区的设置规则-概述说明以及解释1.引言1.1 概述概述部分的内容意在简要介绍整篇文章的主题和内容，并给读者提供一个总体的了解。

下面是关于框架柱箍筋加密区设置规则的概述部分的一个例子：概述在框架结构中，柱子承担着承载和传递荷载的重要任务。

框架柱箍筋加密区是指在柱子的预留区域内设置一定密度和规格的箍筋，以增加其承载能力和抗震性能。

正确设置框架柱箍筋加密区对于确保建筑物的安全性和可靠性至关重要。

本文将详细介绍框架柱箍筋加密区的概念、重要性以及设置规则。

首先，我们将阐述框架柱箍筋加密区的概念，解释其定义和作用。

然后，我们将探讨框架柱箍筋加密区的重要性，说明它对于提高柱子的承载力和抗震性能的影响。

最后，我们将提供一些设置框架柱箍筋加密区的原则和设计建议，帮助工程师和设计师在实践中正确配置该区域。

通过阅读本文，读者将能够了解到框架柱箍筋加密区的重要性和作用，掌握正确设置该区域的原则和方法。

这对于从事建筑结构设计和工程施工的相关专业人士至关重要。

这个例子中，我们简要概述了本文的主题和内容，提供了读者所需的总体了解。

同时，通过概述部分，读者也可以清楚地知道本文将介绍柱箍筋加密区的定义、作用，以及该区域设置的原则和建议。

1.2 文章结构本文将从引言、正文和结论三个部分来展开介绍框架柱箍筋加密区的设置规则。

每个部分的内容如下:1. 引言部分将概述本文的主题和目的。

首先，我们将简要介绍框架柱箍筋加密区的概念，包括其定义和作用。

然后，我们将给出本文的结构，以指导读者对文章内容的整体把握。

最后，我们将明确本文的目的，即为读者提供关于框架柱箍筋加密区设置规则的详细指导。

2. 正文部分将详细探讨框架柱箍筋加密区的相关内容。

首先，我们将介绍框架柱箍筋加密区的概念，包括其定义和特点。

接着，我们将探讨框架柱箍筋加密区的重要性，分析其对结构安全和性能的影响。

我们将从不同角度论述框架柱箍筋加密区的重要性，包括其对抗震能力、延性和强度的影响等。

嵌固位置标高下的框架柱箍筋加密要求说起框架柱箍筋加密的事儿，大家可能都觉得有点晦涩难懂，好像是只有建筑工地上的大佬才知道的专业术语。

但你别急，今天咱就把这事儿给捋明白，告诉你怎么回事。

你知道，咱们的房子建起来可得像钢铁一样结实，不仅要能抗风抗雨，关键时候还能顶住地震。

所以，框架柱这部分就是最重要的了，它可是整个建筑的支撑骨架。

说白了，就是靠它撑住整座大楼，别小看了这些柱子，它们可是有一肚子要求的。

说到箍筋，你肯定知道它就是围绕着钢筋骨架的一圈圈铁条，别看它们像细细的线条，但其实它们可承担了非常大的作用。

尤其是框架柱所在的“嵌固位置”，对箍筋的要求更高。

这就像给柱子穿了一层“铁皮”，这层“铁皮”有时候需要加密，因为只有这样，柱子才不会在受到外界力量时发生“变形”，确保结构的稳定。

要是加密不够，那可真的是隐患重重，等到发生地震什么的，柱子可能就撑不住，整个建筑就要“摇摇欲坠”了。

你想啊，柱子虽然不大，但它承受着巨大的压力。

平时它在默默承载楼上的重物，忽然一阵地震，它得有足够的强度才能让楼房稳稳地站住。

这个时候，嵌固位置的框架柱箍筋就得发挥关键作用。

一般来说，在这些地方的箍筋，不仅数量多，还得分布得很均匀。

这就像穿针引线一样，要把每根钢筋都安排得妥妥帖帖，不能有半点马虎。

说到这里，有些人可能会问：“那为啥要加密呢？”这个问题问得好。

其实呢，加密的箍筋就好比给柱子增加了“护身符”。

柱子在遭受压力时，箍筋的作用就是让它保持原形，防止柱子出现裂缝或者变形，简而言之，它就是柱子的“钢铁之盾”。

如果你不加密，到了高层建筑或者地震多发的地方，这些柱子很容易就会因为受力不均匀而出现裂缝，甚至发生严重的结构问题。

要是你以为加密箍筋就只是简单地多加几圈钢筋，那你就大错特错了。

这背后可有一套严格的标准。

比如说，钢筋的直径得符合要求，间距也不能随便放宽，具体的要求还得根据不同的地质环境、建筑高度来调整。

搞不好，设计师给你定好的加密标准，都比你买的包包还要精致，没办法，建筑安全这事儿，绝对不能打折扣。

框架柱箍筋加密区高度1. 引言大家好，今天咱们聊聊一个在建筑界可是大有来头的话题，那就是框架柱箍筋的加密区高度。

听起来是不是有点儿专业？别担心，咱们就像聊天一样，慢慢来，绝对不让你觉得枯燥！你想啊，建筑就像一棵大树，框架柱就像那粗壮的树干，而箍筋嘛，就好比是树干上的一圈圈树皮，保护着树干，让它更加坚固耐用。

说到这里，大家可能会问，什么是加密区呢？嘿，别急，我们接下来就聊聊这其中的奥秘。

2. 框架柱和箍筋的基础知识2.1 框架柱的角色首先，框架柱是建筑物的主力军，承载着上面的重压。

想象一下，如果没有框架柱，楼房就像没了支撑的伞，随时可能翻了天，嘿，真是吓人啊！所以，咱们必须重视框架柱的设计，确保它们能承受各种力量。

2.2 箍筋的重要性然后，箍筋就是给框架柱“穿衣服”的。

没错，它就像是给柱子套上了个“保护罩”，防止它们在外力作用下变形。

说白了，就是要让柱子更结实，更靠谱。

箍筋的布局、数量和加密区高度都决定了柱子的抗压能力，尤其是在地震这样的“摇摆舞”中，箍筋可谓是救命稻草！3. 加密区高度的定义与计算3.1 什么是加密区好了，说到加密区，这可是个技术活！简单来说，加密区就是在框架柱的某一段位置，咱们特意加密了箍筋的数量。

这是因为在某些特殊情况下，比如地震或风压等，柱子在这些地方承受的压力会更大，所以咱们需要把箍筋“压上去”，就像给它加点儿“重口味”的调料，让柱子更结实、更抗打！3.2 如何计算加密区高度那么，这个加密区高度到底怎么计算呢？其实，没啥高深的道理，咱们只需要考虑几个因素：建筑物的类型、柱子的尺寸、箍筋的直径和间距。

按照相关规范，咱们可以算出一个合适的高度。

就像做一道数学题，看似复杂，实则简单，只要你掌握了公式，就能轻松搞定！4. 现实应用与注意事项4.1 加密区的实际运用在实际应用中，许多建筑师和工程师都会对加密区高度进行严谨的设计。

大家可能会觉得，建筑不就是砖头加水泥嘛，谁在乎这些细节？可真不是这样，细节决定成败，正所谓“千里之行，始于足下”。

最佳答案柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

1、连梁和框架梁：连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。

一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。
