计算机绘图ppt课件

计算机绘图ppt课件

第15讲
组合体的绘制
二、组合体尺寸标注
由于国家规范对尺寸标注做了严厉规定，在用计算机进
展尺寸标注时，必需满足国标要求，所以在标尺寸之前必需 对标注款式进展设置，使其满足要求。
1、尺寸标注工具条
长度尺寸
延续尺寸
修正尺寸数值 位置
长度尺寸
角度尺寸
圆心标志
修正尺寸标注款 式
斜线尺寸
斜线尺寸
基线尺寸
修正尺寸 数值
对象特性工具栏可创建新图层、设置颜色、设置线型、 设置线宽 以及图层形状的控制。
锁定/解锁 冻结/结冻
开/关
打印 颜色 当前层名
图层
图层控制
把目的所在层作为当前层
颜色控制
线型控制
线宽控制
单击“对象特性〞工具栏中的“图层〞按钮，将弹出“图层特 性管理器〞对话框。
首页
第14讲
计算机绘图的根本知识
图层特性管理器可以创建新图层、指定图层的各种特性、选择 图层、管理图层等。设置颜色、设置线型、设置线宽 以及图层形状 的控制。
即可将该图层设为当前层。
下拉列表
首页
第14讲
计算机绘图的根本知识
2〕删除图层 在“图层特性管理器〞对话框中单击要删除的图层，然
后单击右上角的“删除〞按钮，该层即被删除。
留意：0层、当前层、绘有实体的层等不能被删除。
首页
图层操作
第14讲
计算机绘图的根本知识
2. 当前层的切换、图层的删除及“对象特性〞工具栏的运用 3〕“对象特性〞工具栏的运用
绘图时因屏幕绘图区的大小有限，而所绘图形的大小不
等，需求在不改动图形尺寸的前提下，随时来调整绘图区的
大小和位置，从而方便地察看、处置在当前绘制的图形。

计算机绘图PPT课件

计算机绘图PPT课件

图层名 轮廓线
虚线 中心线 细实线
文字
颜色 白色 黄色 红色 绿色 青色
线型 Continuous
Dashed Center Continuous Continuous
线宽 0.3 0.25 0.25 0.25 0.25
6. 绘制A4幅面和不留装订边的图框。
7. 绘制标题栏，尺寸如图4-18所示。
图4-18 标题栏的尺寸
第18页/共68页
第三节 图形模板文件的创建与应用
二、图层的创建与管理
图层相当于绘图中使用的重叠透明图纸。图层是AutoCAD 中组织图 形的主要工具，使用图层将信息按功能编组以及控制图形对象的线型、颜 色等属性。具体表现为：
通过创建图层，可以将类型相似的对象指定给同一个图层使其相关 联。例如，可以将辅助线、中心线、虚线、文字、标注和标题栏置于不同 的图层上。然后可以控制：
第24页/共68页
第三节 图形模板文件的创建与应用
图层管理就是根据需要来控制图层的这几个状态和设置当前层，具 体操作可通过图4-16所示的“图层特性管理器”对话框或者单击“图层” 工具栏中的“图层应用过滤”列表框，如图4-17所示。
从图4-17中可以得到以下信息： 当前图形文件中有4个层，“0”层是系统固有的，用户创建了其它3 个图层。 “虚线”图层被锁定。 “中心线”图层被关闭。 图形的当前层是“轮廓线”图层。
图4-15 “图层”工具栏
第21页/共68页
第三节 图形模板文件的创建与应用
该对话框的说明如下： 单击按钮 ：用于新建图层。一个图层包含以下几个属性：名称、 颜色、线型和线宽。给图层取一个合适的名称有利于管理图形，图形越复 杂，好的图层名称越重要。 单击按钮 ：用于删除选定的图层。不能删除的图层有：“0”层、 当前图层、包含图形对象的图层。 单击按钮 ：用于将选定的图层设置为当前图层。注意选取层的时 候，应单击层的名称所在的位置，否则会产生诸如关闭层或锁定层等意外 的效果。

第4章 计算机绘图PPT课件

第4章 计算机绘图PPT课件

图形控制
包括显示控制、图形的初始化、图形输出控制等。
图形文件处理
对于一些比较复杂的图形文件的集合，可分别将不 同方位或不同内容的图形定义成文件（或块）的方式 进行处理。
交互处理功能
由于CAD的过程常常是一个反复试探、修改的过程， 这就要求所用图形软件具有交互处理图形的能力，人 机界面友好。
二、绘图程序的基本设计方法
5、三维实体投影法
在进行零件结构设计时，首先在思维中建立起来 的是一种三维物体模型，但是苦于没有一个形象描 述、记录的工具和手段，因而将其投影到不同的平 面，绘出二维图样，而在读图时，又要在头脑中还 原为三维物体。 在计算机三维建模环境下，不仅能直观、全面地 反映设计对象，还能减轻设计师的负担，提高设计 质量和效率。

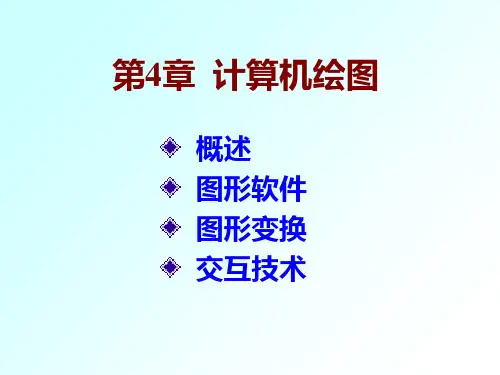

第4章 计算机绘图
概述 图形软件 图形变换 交互技术
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
三 请在这里输入您的主要叙述内容
第一节 概 述
一、计算机绘图的含义及作用
➢ 含义：
计算机绘图就是利用计算机存贮、生成图形，并在计算 机控制下，把由人工一笔一画完成的绘图工作由自动绘图机 等图形输出设备来完成。
静态自动绘图系统和动态交互式绘图系统两种类型
静态自动绘图系统
是将要绘制的图形编成绘图程序的软件系统，在 绘图过程中不允许人工干涉和修改。
动态交互式绘图系统
对于新产品的设计，需要在设计过程中进行反复 研讨、修改、分析、计算，应该采用交互式绘图系 统实现图形设计的实时编辑。
2、计算机绘图系统的组成
这根轴由左、右倒角，左右轴段，轴肩和圆头键槽几个图 形元素组成。
图形元素绘制子程序的设计步骤： （1）充分收集要处理的各种图形结构； （2）认真分析结构特点，分解出构成该范围各种图形的特 征元素； （3）对特征图元逐一描述，用待标变量表示几何关系； （4）确定图形的某些数学关系，并充分估计个中可能性，规 定使用条件； （5）用高级语言编写几何计算和图形绘制的子程序。

第1节 计算机绘图简介PPT课件

第1节 计算机绘图简介PPT课件
第3页
CAXA电子图板2005基础教程
1.1 计算机绘图简介
2.外设部分
外设部分主要包括图形输入设备和输出设备。 (1)图形输入设备: 键盘、鼠标、数字化仪、图形输入板、扫
描仪。 (2)图形输出设备: 显示器、打印机、绘图仪。 (3)外存储器: 软盘、硬盘、光盘、U盘。
第4页
CAXA电子图板2005基础教程
CAXA制造工程师
第6页
CAXA电子图板2005基础教程
1.2 计算机绘图的方法
计算机绘图的方法可分为不编程绘图和编程绘图：
(1)不编程绘图 使用现有的二维或三维交互绘图系统，用输人设备输
人命令和数据，生成图形，并利用编辑功能对图形进行修 改。
(2)编程绘图 使用某一种计算机语言如BASIK、C语言等，利用语
Thank you for watching and listening
9. 轻松的剖面线绘制 10. 方便的明细表与零件序号联动 11.种类齐全的参量国标图库 12.全开放的用户建库手段 13.先进的局部参数化设计 14.通用的数据接口 15.全面支持市场上流行的打印机和 绘图仪
第12页
CAXA电子图板2005基础教程
CAXA 2005的系统特点
中文全程在线帮助：图标和全中文菜单结合。系统状态、提示及帮助信息 均为中文。使用者在需要时，只需按下热键，即可获得详细的帮助信息。 全面采用国标设计：按照最新国标提供图框、标题栏、明细表、文字标注、 尺寸标注以及工程标注。 与比例无关的图形生成：图框、标题栏、明细表、文字、尺寸及其它标注 的大小不随绘图比例的变化而改变，设计时不必考虑比例换算。 方便快捷的交互方式：菜单与键盘输入相结合，所有命令既可用鼠标操作， 也可用键盘操作。用户可以按照自己的习惯定义热键。系统独特的立即菜 单取代了传统的逐级问答式选择和输入，所有菜单均有快捷键。 直观灵活的拖画设计：图形绘制功能支持直观的拖画方式直至用户满意。

11第十一章 计算机绘图基础PPT课件

11第十一章 计算机绘图基础PPT课件

2020/11/6
一、AutoCAD2013的主界面
“工作空间”工具栏
标题栏
“特性”工具栏
“快速访问”工具栏 菜单栏
“标准”工具栏
菜单浏览器
Hale Waihona Puke “图层”工具栏“绘图”工具栏 坐标系图标
绘图窗口
模型/布局选项卡 命令窗口
光标 状态栏
“样式”工具栏 “修改”工具栏
滚动条
Wang-chenggang
5/43
2020/11/6
dimaligned 创建对齐线性标注
dimordinate 创建坐标点标注
dimradius 创建圆和圆弧的半径标注
dimdiameter 创建圆和圆弧的直径标注
dimangular 创建角度标注
qdim
快速创建或编辑一系列标注
dimbaseline 从上一个标注或选定标注的基线处创建线性标注、角度标注或坐标标注
18/43
⑵利用在位文字编辑器标注文字
2020/11/6
• 命令：MTEXT
图7-16 文字编辑器
Wang-chenggang
19/43
2．创建表格 2020/11/6
图7-17 “表格样式”对话框
图7-18 “插入表格”对话框
Wang-chenggang
图7-19 表格中的文字编辑
20/43
十、样板文件的制作 2020/11/6
轴测面切换键
Esc
取消或终止当前命令
F6
坐标显示开关键
Enter或空格 结束当前输入或重复当前命
键
令
7/43
Wang-chenggang
三、AutoCAD数据输入方式

画法几何及机械制图(第2版)课件：计算机绘图

画法几何及机械制图(第2版)课件：计算机绘图
《画法几何及机械制图》
计算机绘图
• 一、AutoCAD绘图基础
• 六、AutoCAD的绘图辅助命令
• 二、基本绘图命令
• 七、AutoCAD的图案填充及块对象
• 三、常用修改命令
• 八、AutoCAD绘图环境的设置
• 四、AutoCAD的文字命令
• 九、尺 寸 标 注
• 五、AutoCAD的文字命令
• 十、平面图形和零件图画法举例
2
13-1AutoCAD绘图基础
一、启动AutoCAD及用户界面 1.启动AutoCAD
1）单击“开始”>“AutoCAD2023-简体中文”>“AutoCAD2023”，即可启动“AutoCAD2023” 2）双击 “AutoCAD2023”图标，即可启动“AutoCAD2023”
8
13-2 基本绘图命令
举例
“默认”标签中的“绘图”面板 9
13-3 常用修改命令
“修改”面板
进行修改操作的一般步骤如下： （1）发出修改命令。 （2）选定对象。 （3）输入适当的参数或选取点。 （4）执行修改功能。
AutoCAD提供了多种选择对象的方式，常用的有： 1）点选方式。直接在要选定的对象上单击，选定对象。 2）窗口方式。在空白处选定第一角点，右上（下）移 光标（出现一实线框矩形），选定第二角点，则被矩形 完全框中的所有对象被选中。 3）交叉窗口方式。在空白处选定第一角点，左上（下） 移光标（出现一虚线框矩形），选定第二角点，则被矩 形完全框中及与矩形框相交的所有对象均被选中。
f）填充剖面线
谢谢 再见！
23
图层和对象特性命令面板
17
13-8 尺 寸 标 注
“注释”面板中的标注命令

现代工程图学(第4版)第二章PPT

现代工程图学(第4版)第二章PPT
现代工程图学（第4版）
绘图命令
7．画点命令（POINT）
第2章 计算机绘图基础
POINT命令用来画点。点在绘图中可以用作辅助点或者作为标记。画点时 只要指定点的坐标就可以了。画点前一般先用“DDPTYPE”设定点的显示方式 及其大小。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
命令: PLINE 指定起点:（适当位置定一点） 当前线宽为 0.0000 指定下一点或 \[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: w 指定起点宽度〈0.0000〉: 0 指定端点宽度 〈1.0000〉: 1 指定下一点或 [圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: @ 5,0 指定下一点或 [圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: w 指定起点宽度〈1.0000〉: 0 指定端点宽度〈0.0000〉: 0 指定下一点或 [圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: @ 5,0 指定下一点或 [圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]: 〈Enter〉
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第2章 计算机绘图基础
绘图辅助工具
AutoCAD提供了一些辅助绘图工具，帮助用户更快、更精确地绘 图，常用的有正交、极轴、目标捕捉、极轴追踪等。
可通过单击状态栏上的辅助绘图工具按钮，将其打开或关闭。 1. 正交状态
功能：使光标只能在水平或垂直方向移动
2.光标定位
用鼠标移动光标至指定位置，单击左键确定该点。
2020/7/11
“十一五”国家级规划教材

第7章计算机绘图基础71PPT课件

第7章计算机绘图基础71PPT课件

43
工程制图与计算机绘图 Point 画点
土木工程学院
• 命令:POINT ↵
当前点的模式 PDMODE=0 PDSIZE=0.0000 • 指定点: (输入或鼠标点取) • 指定点:
指定点: ↵
命令:
44
工程制图与计算机绘图 Point 的样式
土木工程学院
• 命令:DDPTYPE ↵
（或下拉菜单 格式→点样式） 定数等分点（DIVIDE) 命令：Div 定距等分点（MEASURE) 命令：Me(可用于测量
取线段长）
45
工程制图与计算机绘图
7.1.2.2 LINE 画直线
土木工程学院
• 命令:LINE （简化输入L即可）↵
• 指定第一点:
(输入或点取)
• 指定下一点或[放弃(U)]: (输入或点取)
• 指定下一点或[闭合( C )/放弃(U)]: (输入或点取)
• 指定下一点或[闭合( C )/放弃(U)]: (输入或点取)
• PLINE (多段线)命令; CIRCLE (画圆)命令;
• ARC (画弧)命令;
ELLIPSE (椭圆)命令;
• DONUT (圆环)命令;
POLYGON (正多边形)命令;
• RECTANG (矩形)命令;
TRACE (轨迹线)命令;
• SOLID (实体)命令;
SKETCH (徒手绘图)命令;
9
1-1剖面图 1:100
A:00108
01-10549
A:00108
A:01098
A:00108
建筑透视图
工程制图与计算机绘图
土木工程学院
7.1.2 点,线类命令
• 绘图命令列表:

第3章 计算机绘图基础PPT课件

第3章 计算机绘图基础PPT课件
置在合适的位置上。
设置方法:工具栏上鼠标右键单击
图3-2 显示和关闭工具栏
在初始操作界面上显示6种工具栏。 标准、对象特性、绘图、修改、图层、样式 可根据情况增加2-3种: 标注、对象捕捉、文字 设置方法：在工具栏处右击
AutoCAD 2006部分工具栏
4. 绘图区 窗口中占据大部分面积的区域就是绘图区。
第3章 计算机绘图基础
3.1AutoCAD基础知识 3.2图层和对象属性 3.3基本绘图命令 3.4精确绘图命令（对象捕捉） 3.5常用的编辑命令 3.6平面图形的画法
概述
1
点击输入简要文字内容，文字内容需概括精炼，不用多余 的文字修饰，言简意赅的说明分项内容……
2
点击输入简要文字内容，文字内容需概括精炼，不用多余 的文字修饰，言简意赅的说明分项内容……
为另外一个文件，这样将不会覆盖原文件。 命令格式如下：
下拉菜单：【文件】→【另存为】→弹出“图 形另存为”对话框。
输入命令：Save as↙
图3-5 保存文件
3.1.4 基本显示控制
由于显示器的大小有限，绘图时就要对图形的 大小进行控制以合适的大小显示在屏幕上。
显示控制最基本的方法是利用鼠标器的中键滚 轮，当滚轮向前滚时图形放大，向后滚时图形 缩小，按下滚轮移动鼠标时，图形平移。显示 控制只是图形的显示尺寸，并不改变图形的实
2. 打开文件
单击标准工具栏上的打开文件按钮，系统将弹出如图。
图3-6打开文件
利用此对话框，可以打开下列文件： (1) AutoCAD图形文件(*.dwg) (2) AutoCAD图形文件交换文件(*.dxf) (3) AutoCAD图形文件模板(*.dwt) (4) AutoCAD图形标准文件(*.dws)

《计算机绘图简介》PPT课件

《计算机绘图简介》PPT课件
10.1.1 AutoCAD Introduction AutoCAD简介
The basic procedure of computer aided drawing includes the use of various input devices for product data modeling, the use of computing facilities for managing and processing the product data, and the use of various display and printing devices for graphics output. 计算机辅助绘图的基本过程是：应用输入设备进行图形输入； 计算机主机进行图形处理；输出设备进行图形显示和绘图输出。
2) Use SAVE AS command 使用SAVEAS命令
Menu: File Save As
or command: SAVEAS
下拉菜单位置：文件（F）另存为（A）… 或：命令: SAVEAS
A dialog box will be pop-up, both path and file name can be selected.
Command 基本绘图命令
命令名
LINE CIRCLE ARC PLINE POINT POINT STYLE ELLIPSE POLYGON DONUT
功能
画直线命令 画整圆命令 画圆弧命令 画多义线命令 画点命令 设置点的大小和式样命令 画椭圆命令 画正多边形命令 画圆环命令
菜单位置
Draw Draw Draw Draw Draw Format Draw Draw Draw
功能 画连续直线 画参照线 画多义线 画正多边形 画矩形 画圆弧 画圆 修订云线 画自由曲线 画椭圆 画椭圆弧 插入块 创建块 画点 区域填充 创建面域 输入多行文字

计算机制图基本知识课件

计算机制图基本知识课件

总结词
环境艺术设计制图是计算机制图在环境艺术 设计领域的应用，它涉及到景观设计、室内 设计、城市规划等多个方面。
详细描述
环境艺术设计制图使用CAD和GIS（地理信 息系统）软件，实现环境景观的规划和设计 。通过精确的室内设计制图，保证室内装修 和布局的美观和实用性。城市规划则能通过 计算机制图实现城市空间布局的优化和可持 续发展。
SketchUp
总结词
易用的3D建模软件
详细描述
SketchUp是一款简单易用的3D建模软件，广泛应用于建筑、景观、室内设计等 领域。它提供了丰富的绘图工具和强大的编辑功能，支持导入和导出多种文件格 式，方便与其他软件的协作。
SolidWorks
总结词
专业的3D机械设计软件
详细描述
SolidWorks是一款专业的3D机械设计软件，广泛应用于机械、汽车、航空航天等领域。它提供了丰 富的绘图工具和强大的编辑功能，支持参数化设计、装配体设计和工程图生成等功能，可以大大提高 设计效率。
计算机制图基本知识课件
• 计算机制图概述 • 计算机制图基础知识 • 常用计算机制图软件 • 计算机制图进阶知识 • 计算机制图实践应用
01
计算机制图概述
计算机制图定义
01
计算机制图是指利用计算机技术 进行图形设计和绘制的统称。
02
它涉及使用各种软件工具和技术 ，将设计理念转化为数字图形， 并进行编辑、修改和输出。
机械设计制图
总结词
机械设计制图是计算机制图在机械工程领域的应用，它涉及到零件设计、装配图绘制和 运动仿真等多个方面。
详细描述
机械设计制图使用CAD软件，实现零件的精确设计和建模。通过装配图绘制，保证机 械设备的正确组装和运行。同时，运动仿真能够模拟机械设备的运动状态和性能，为优

《计算机绘图基础》PPT课件

《计算机绘图基础》PPT课件

创建对象捕捉所用临时点
从临时参考点偏移
捕捉直线、多段线、圆弧或样条曲线的端点
捕捉直线、多段线、圆弧或样条曲线的中点
捕捉直线、多段线、圆或圆弧、样条曲线等任意两对象的交点
捕捉两个对象的虚交点
捕捉直线或圆弧的延长线
捕捉圆、圆弧、椭圆或椭圆弧的圆心
捕捉圆、圆弧、椭圆或椭圆弧的的象限点
捕捉与圆、圆弧、椭圆或椭圆弧相切的切点
15
（二）图层的设置
图标工具 下拉菜单：格式 命令行：Layer
图层
图层特性管理器
在出现的对话框中 •建立新图层 •设置图层颜色 •设置图层线型 •设置图层线宽
ppt课件
图11-13 图层特性管理器
16
图层的设置操作: •建立新图层
单击“图层特性管理器”对话框中的“新建”按钮，出现层名 为“图层1”的提示框；单击某一图层名，可选择一图层。
实时平移实时缩放窗口缩放缩放上一个图1121标准工具栏编辑ppt31四autocad2004常用的显示命令表115缩放工具条与命令命令名命令窗口缩放zoom缩放显示由矩形窗口的两个对角点所指定的区域动态缩放zoom缩放使用视图框显示图形的已生成部分比例缩放zoom以指定的比例因子缩放显示中心缩放zoomzoom2x全部图形放大两倍zoom5x全部图形缩小为一半全部缩放zoomall缩放显示当前视口中的整个图形范围缩放zoom缩放图形范围并使所有对象最大显示实时平移pan使用鼠标实时移动全部图形实时缩放zoom实时使用鼠标实时放大或缩小全部图形窗口缩放zoom缩放显示由矩形窗口的两个对角点所指定的区域缩放上一个zoom缩放显示上一个视图最多可恢复此前的十个视图鸟瞰视图aerialview在另一个独立的窗口中显示整个图形视口以快速移到目标区编辑ppt32五二维图形作图举例线段分析已知线段

计算机绘图基础知识PPT课件

计算机绘图基础知识PPT课件
2011年计算机绘图
第二章 二维图形变换
上一页 下一页
第二章 二维图形变换
2011年计算机绘图
一。 图形坐标矩阵
1.二维
x4,y4
x3,y3
取图形的拐点坐标（Xi,Yi）依次生成
x1,y1
x2,y2
x1 y1
x1 y1 1
x2
图形坐标矩阵
x
3
y2
y
3
增加一坐标
x
2
变成齐次坐标矩阵 x 3
a b p T c d q
l m s
2011年计算机绘图
除透视变换（p,q≠0)外，其余变换具有仿射变换的性质。即变换前 后图形之间保持以下性质： 1). 从属性：变换前图形上的直线或点，变换后在图形上均有直线 或点以之对应。 2). 同素性：变换前是直线或点，变换后仍是直线或点。 3).平行性：两平行线段变换后仍保持平行。 4).定比性：变换前两线段之比等于变换后对应线段之比。
co2s 0
Csi2n
A
1
=平移﹒旋转﹒对称﹒旋转﹒平移
上一页 下一页
2011年计算机绘图
(三). 级联顺序对图形的影响
由于矩阵的乘法运算不适用交换律: 即Ａ·B≠B·A
级联的顺序是不能随意颠倒的。也就是说，级联的顺序对图形 一般是有影响的。
例如：平移、旋转的级联
平移量受旋转变换的影响。
100 c os in 0 c os s in 0 T 010 s in c o0 s s in c os 0
cos sin 0
x
T4sin cos 0
0
0 1
(5)
．沿x向平移
C A
，使对称轴回到原点的位置，其变y换矩阵为：
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图11-10 绘p图pt辅课助件工具对话框
10
2.临时启用“对象捕捉”功能，可单击对象捕捉工具条中相应图 标
命令名
表11-1 对象捕捉工具条与命令
命令
功能
临时追踪点 参考点偏移 端点 中点 交点 外观交点 延伸 圆心 象限点 切点 垂足 平行线 插入点 节点 最近点 取消捕捉 捕捉设置
ppt课件
3
AutoCAD 2004
AutoCAD自20世纪80年代首次推出R1.0版本以来，由于其具有简 便易学、精确无误、提高设计质量、缩短设计周期、提高经济效益等优 点，一直深受广大工程设计人员的青睐。
AutoCAD 2004是Autodesk公司目前推出的最新版本，它的多 处功能升级和崭新的应用特性，能使用户真正置身于一种轻松的设计环 境。
(2) 工具条输入 即用鼠标点击工具栏图标输入命令。
(3) 命令行输入 即用键盘在命令行上“命令：”提示符 后输入命令。
(4) 加速键输入 即用热键或快捷键输入命令。
注 意：无论是 AutoCAD 2004 的英文版还是中文版，用键盘 在命令行输入命令只能输入英文命令。并且除透明命令外，命 令必须在命令行上“命令:” 提示符出现后，才能输入。
⑴光标中心点拾取 移动十字光标到所需要的位置，然后单击鼠标左键拾取光标中心点。通 常采用捕捉方式，也可在状态拦上实时跟踪光标中心的坐标。
⑵键Байду номын сангаас输入 绝对坐标
绝对直角坐标：例如，从键盘上输入“10，11，12”。表示X轴坐 标值是10，Y轴坐标值是11，Z轴坐标值是12。
绝对极坐标：例如，20<45。某点距原点的距离为20，该点和原点的 连线与X轴正向的夹角为45°
ppt课件
4
一、软件的导入
方法1：双击Windows操作系统桌面上的软件 AutoCAD 2004快捷图标；
方法2：在Windows操作系统桌面上，从开始菜单 的程序中选择AutoCAD 2004即可以启动 AutoCAD 2004进入绘图界面。
AutoCAD 2004 用户界面如图 11-9 所示，主要由 标题栏、下拉菜单区、工具条、状态栏、绘图窗口、命令 提示区、十字光标等组成。
ppt课件
5
二、AutoCAD 2004 界面简
系统标 题栏
介
下拉菜 单区
绘图工 具条
修改工 具条
标准工具条 对象属性工具条 文档标题栏
绘图窗口
坐标系图标 模型与布局标签 状态栏
滚动条
十字光标 滚动条
命令提 示区
图11-p9pt课用件户界面
6
三、作图准备
1.命令的输入
命令的输入有四种方式： (1) 菜单输入 即可以用菜单栏的下拉菜单、屏幕菜单和 快捷菜单输入命令。
ppt课件
7
2.数据的输入
用户在 AutoCAD 系统中输入命令后，AutoCAD 一般还要 求输入一些执行这个命令所需要的数据，如点的坐标、长度值、 角度值、比例因子、开关量和字符串等数据。在屏幕上相应会提 示该命令所需要的参数，直到提示信息提供完毕，命令功能即刻 执行。通常采用以下输入数据的方式：
6.掌握绘图软件的图形打印输出功能。
本章重点难点：
AutoCAD 二维绘图和尺寸标注
回
ppt课件
1目
录
概
述： AutoCAD是美国Autodesk公司的奠基产品，是一个专门用于
计算机绘图设计工作的软件。今天，AutoCAD系列版本已广泛应用 于机械、建筑、土木、电子、化工等工程设计领域，极大地提高了 设计人员的工作效率。AutoCAD 2004是Autodesk公司目前推出 的最新版本，利用AutoCAD 2004，用户可以轻松自如地绘制立体 图并自动投影成视图。也正是这种设计理念，使广大工程设计人员 提高了设计效率、增强了创造性思维的能力。本章介绍用 AutoCAD 2004绘制工程图，初步掌握计算机绘制工程图的基本方 法和作图技巧。
利用AutoCAD 2004，用户可以轻松自如地绘制立体图并自动投影 成视图。传统的从一条线一个图开始绘图的方法正在被三维建模制图所 替代，并已成为一种时尚。也正是这种设计理念，使广大工程设计人员 提高了设计效率、增强了创造性思维的能力 。并且有了AutoCAD 2004，在进行电子邮件发送、上传和下载文件时，设计者不用再苦苦 地等待,可以更轻松地交换信息和共享在产品设计、制造过程中的设计数 据。从而在项目的整个生命周期实现无缝的设计协作和交流。
相对坐标
相对直角坐标“@15，10” 表示：X方向增量为15，Y方向增量10。
相对极坐标“@10<30”表示：某点距参考点的距离为10，该点和参考
点的连线与X轴正向的夹角为30°ppt课件
8
3.命令和数据出错的修正
• 按 ESC键取消当前命令； • 用U命令取消上一次操作； • 用UNDO命令取消已执行的命令； • 用BACKSPACE键取消一个字符。
§11-1 AutoCAD 2004 操作基 础
§11-2 AutoCAD 2004 绘制二维 图
§11-3 AutoCAD 2004绘制零件
图
ppt课件
2
§11-1 AutoCAD 2004 操作基础
CAG是Computer Aided Graphics的英文缩 写，是计算机辅助设计（Computer Aided Design简称CAD）的重要组成部分，CAD技术 产生于二十世纪六十年代，经过四十多年的发展， 现在这项技术已经广泛运用于机械、建筑、土木 工程、电子电路设计等领域。计算机绘图已成为 每个工程人员的必备技能之一。
ppt课件
9
四、AutoCAD 2004 绘图辅助工具
1.辅助绘图命令 常用 正交模式 Ortho 栅格与栅格捕捉 Grid, Snap 对象捕捉 Osnap
绘图辅助工具的设置与调用：
⑴单击状态栏中对应按钮（右击按钮可进行相应辅助绘图的工具设置） ⑵命令行：DDRMODES
⑶下拉菜单：“工具” “草图设置” “草图设置”对话框
第十一章 计算机绘图基础
本章教学目标要求:
1.了解计算机绘图的预备知识，会设置绘图环境； 2.掌握绘图软件AutoCAD的基本操作； 3.掌握绘图软件AutoCAD的二维绘图功能（绘图命令、编 辑命令、显示控制命令）； 4.掌握AutoCAD文本输入、尺寸标注命令； 5.了解AutoCAD 块的操作、对象属性查看；
