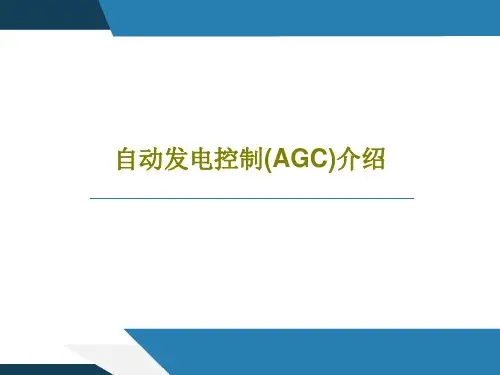

自动发电控制(AGC)介绍

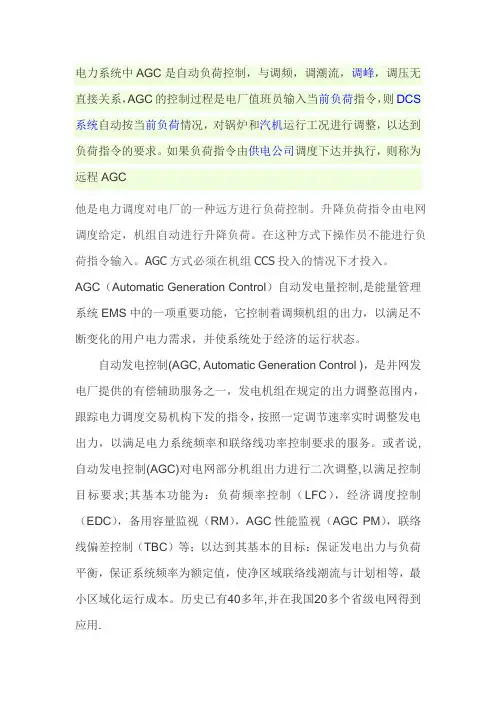

电力系统中AGC是自动负荷控制，与调频，调潮流，调峰，调压无直接关系，AGC的控制过程是电厂值班员输入当前负荷指令，则DCS 系统自动按当前负荷情况，对锅炉和汽机运行工况进行调整，以达到负荷指令的要求。

如果负荷指令由供电公司调度下达并执行，则称为远程AGC他是电力调度对电厂的一种远方进行负荷控制。

升降负荷指令由电网调度给定，机组自动进行升降负荷。

在这种方式下操作员不能进行负荷指令输入。

AGC方式必须在机组CCS投入的情况下才投入。

AGC（Automatic Generation Control）自动发电量控制,是能量管理系统EMS中的一项重要功能，它控制着调频机组的出力，以满足不断变化的用户电力需求，并使系统处于经济的运行状态。

自动发电控制(AGC, Automatic Generation Control )，是并网发电厂提供的有偿辅助服务之一，发电机组在规定的出力调整范围内，跟踪电力调度交易机构下发的指令，按照一定调节速率实时调整发电出力，以满足电力系统频率和联络线功率控制要求的服务。

或者说,自动发电控制(AGC)对电网部分机组出力进行二次调整,以满足控制目标要求;其基本功能为：负荷频率控制（LFC），经济调度控制（EDC），备用容量监视（RM），AGC性能监视（AGC PM），联络线偏差控制（TBC）等；以达到其基本的目标：保证发电出力与负荷平衡，保证系统频率为额定值，使净区域联络线潮流与计划相等，最小区域化运行成本。

历史已有40多年,并在我国20多个省级电网得到应用.电厂A G C控制及远方控制功能使用说明一、A G C控制及远方控制具有以下主要功能：1、厂内A G C控制实现定值/曲线方式设值，功率/频率控制模式切换全厂A G C分配有功在AGC组机组之间平均平配；2、根据水头变化，单机出力范围及振动区也做相应调整；3、有效躲避振动区（当全厂有功设定无法躲避振动区，将视为无效设值，并报警提示）；4、当系统频率大于50.1Hz或小于49.9Hz时，进入紧急频率控制；5、实现远方A G C控制。

一次调频、AGC介绍为维护电力系统的安全稳定运行，保证电能质量，除正常生产、输送、使用外，由并网发电厂提供的辅助服务，包括一次调频、AGC、A VC、调峰、无功调节、热备用等。

辅助服务分为基本辅助服务和有偿辅助服务。

基本辅助服务是为了保证安全稳定运行，保证电能质量发电机组必须提供的辅助服务，包括一次调频、基本调峰、基本无功调节。

到不要求时要考核电量。

有偿辅助服务是指并网发电机组在基本辅助服务之外所提供的辅助服务，包括AGC、A VC、有偿调峰、有偿无功调节、热备用等。

有偿服务是额外要求，达到要求时，要进行补偿。

一、一次调频（1）一次调频介绍一次调频：是指电网的频率一旦偏离额定值时，电网中机组的控制系统就自动地控制机组有功功率的增减，限制电网频率变化，使电网频率维持稳定的自动控制过程，这一过程即为一次调频。

当电网频率降低时，一次调频功能要求机组利用其蓄热快速升负荷，反之，机组快速减负荷。

电网的频率是由发电功率与用电负荷大小决定的，当发电功率与用电负荷大小相等时，电网频率稳定；发电功率大于用电负荷时，电网频率升高；发电功率小于用电负荷时，电网频率降低。

（2）一次调频的作用当电网频率变化时，在保证机组安全前提下，按电网频率控制的要求，快速变化机组的负荷，限制电网频率变化，以减小电网频率改变的幅度，使电网频率维持稳定。

一次调频是一种有差调节，不能维持电网频率的不变，只能缓解电网频率的改变程度。

（3）一次调频死区一次调频死区也称一次调频不灵敏区，是指一次调频功能不动作的转速（或频率）偏离额定值的范围。

我厂不灵敏区2转/分。

（4）一次调频考核项目1、一次调频正确动作率，每月正确动作率小于80％，要考核电量。

2、一次调频性能指标，每月一次调频性能指标小于60％，要考核电量。

我厂一次调频功能实现方法在DEH控制系统和CCS系统同时调节。

机组正常运行时，当CCS协调控制投入时，一次调频由DEH 控制系统和CCS协调系统共同实现。

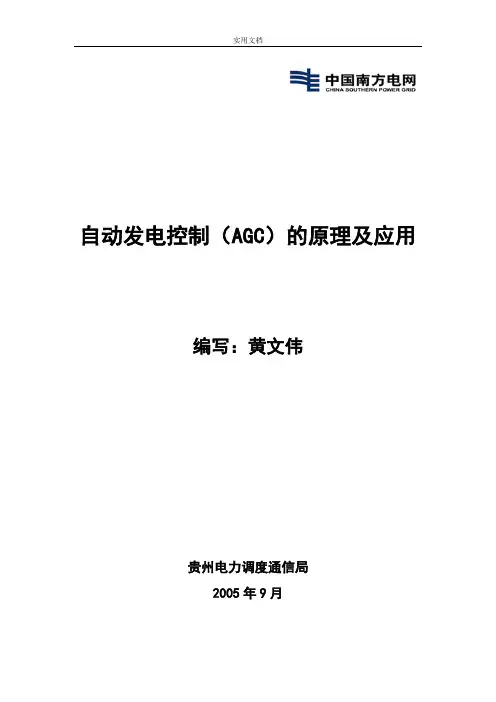

实用文档自动发电控制（AGC）的原理及应用编写：黄文伟贵州电力调度通信局2005年9月目录1. 概述 (3)1.1. AGC的作用 (3)1.2. AGC的目的 (3)1.3. AGC的意义 (4)1.4. AGC的地位 (4)2. AGC的基本原理 (4)2.1. 负荷频率特性 (6)2.2. 机组功频特性 (6)2.3. 系统频率特性 (8)2.4. 独立系统调频 (9)2.5. 自动调频方法 (11)2.6. 联合系统调频 (12)3. AGC的系统体系 (14)3.1. 系统构成 (14)3.2. 控制回路 (15)3.3. 与能量管理系统的关系 (15)3.4. 与其他应用软件的关系 (15)4. AGC的控制原理 (16)4.1. 控制量测 (16)4.2. 净交换功率计划 (17)4.3. 区域控制偏差 (17)4.4. 区域控制方式 (19)4.5. ACE滤波、补偿及趋势预测 (19)4.6. 负荷频率控制 (20)4.7. 在线经济调度 (20)5. AGC的控制方法 (21)5.1. 机组控制方式 (21)5.2. 控制区段与策略 (22)5.3. 区域需求 (23)5.4. 机组功率分配 (23)5.5. 机组期望功率 (25)5.6. 机组控制校验 (27)5.7. 基点功率计划 (28)5.8. AGC工作流程 (29)6. AGC的控制性能标准 (30)6.1. 区域控制标准（A／B） (30)6.2. 控制性能标准（CPS） (31)7. AGC的控制对象 (33)7.1. 电厂控制器 (33)7.2. 机组控制单元 (34)7.3. RTU控制装置 (34)7.4. 机组运行状态 (35)7.5. 控制器信号接口 (35)8. AGC的操作与监视 (37)8.1. 运行操作方式 (37)8.2. 运行监视状态 (37)8.3. 备用容量监视 (38)8.4. 控制性能监视 (38)8.5. 运行状态监视及告警 (40)8.6. 人机交互界面 (41)1.概述自动发电控制(Automatic Generation Control，AGC)，通常简称为AGC，是建立在以计算机为核心的能量管理系统（或调度自动化系统）及发电机组协调控制系统之上并通过高可靠信息传输系统联系起来的远程闭环控制系统。

储能 agc 控制策略
储能 AGC（自动发电控制）控制策略主要涉及以下几个方面：
1. 功率控制：AGC的主要任务是控制电网频率和联络线功率。

在控制区域内，AGC机组需要接收调度中心的实时AGC信号，自动调整机组的发电出力，以确保电网频率和联络线功率的稳定。

2. 负荷频率控制：根据电网的频率、联络线潮流及系统电钟时差，计算得到控制区的区域控制偏差（ACE），再经滤波得到平滑的区域控制偏差（SACE），最后根据调频资源的运行特性及AGC分配因子计算出各个机组的AGC调节功率值。

3. 经济调度：经济调度（ED）根据超短期的负荷预计及发电机组的运行工况，按照成本最小的原则计算出各个调频资源的基点功率和AGC分配因子，传送给负荷频率控制。

4. 储能系统控制：储能系统可以用于调频。

储能变流器DC-AC模块的控制主要有恒功率（PQ）控制、恒压恒频（V/F）控制、下垂（Droop）控制、虚拟同步机（VSG）控制等策略。

请注意，以上信息仅供参考，具体策略应根据实际工况进行选择和调整。

水电站自动发电控制(AGC)技术功能及调试分析王竹(宝珠寺水力发电厂，四川广元628003)摘要：介绍了水电站AGC工作的基本原理、宝珠寺电站AGC基本功能配置及其实现原则，以及AGC现场调试的目的、措施、步骤和一些问题的处理情况。

关键词：AGC；负荷分配；控制；调试；宝珠寺水力发电厂1前言AGC即为水电站自动发电控制，是指按预定条件和要求，以迅速、经济的方式自动控制水电厂有功功率来满足系统需要的技术，它是在水轮发电机自动控制的基础上，实现全厂自动化的一种方式。

AGC要根据系统运行情况及机组运行工况等因素，以安全经济运行为原则，确定全厂机组开停机台数、机组组合、负荷分配等。

电站主设备运行稳定，自动控制装置动作可靠是AGC正常投入运行的前提条件。

从目前AGC在国内水电站的投运情况来看，基本上都处在探索和逐步成熟阶段，加之AGC技术本身又和各电网及电厂实际情况的关系极为密切，因此，有关的技术要求和规范很难进行统一。

宝珠寺水电站装机容量为70万kW(4×175 MW)，年设计发电量为23亿kW·h，电站共设4回出线，升压站采用双母线带旁路刀闸的主接线方式，电站承担四川省电网调峰、调频和事故备用等重任。

宝珠寺水力发电厂为实现“无人值班”(少人值守)以及创国电公司一流水电厂工作需要，投入大量人力和物力，深入开展了计算机监控系统AGC功能的开发调试工作。

笔者结合本厂AGC的技术性能及调试手段进行分析和论述。

2AGC技术及功能分析2.1AGC基本原理和控制依据从一般意义上讲，AGC(自动发电控制)的原理是：(1)针对无调节库容的径流电站，最大限度地利用上游来水量，以不弃水或少弃水为原则，尽可能地保证电厂在较高水头下运行；(2)在网调统一调度下，[KG*2]按给定的发电负荷曲线或实时给定的电站总有功，完成计划性或随机性的发电任务；(3)根据系统的频率瞬时偏差或频率偏差的积分，确定电厂的总出力，直接参与电力系统的调频。

名词解释agc自动发电

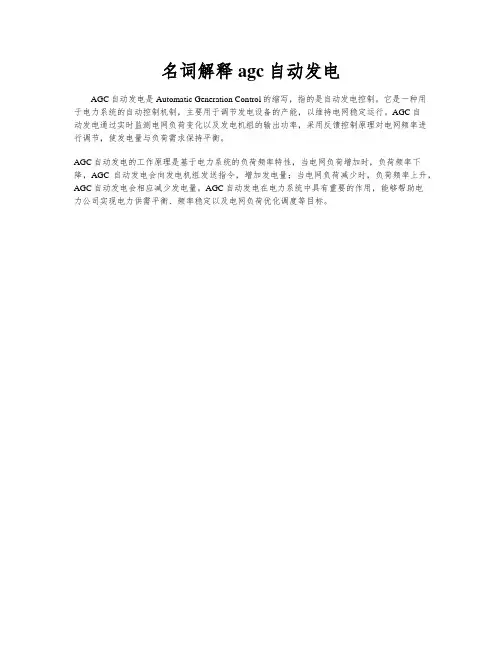

AGC自动发电是Automatic Generation Control的缩写，指的是自动发电控制。
