吊运钢板用起重电磁铁

2024年起重电磁铁的安全技术要求对于具有导磁性的黑色金属及其制品，采用电磁盘作为取物装置可以大大缩短物料的装卸时间。

起重电磁铁的特性是自重大，受温度以及锰、镍含量的影响，同时起重能力也受物件形状的影响。

1、起重电磁铁的安全使用①在使用电磁铁吊运物件时，要特别注意安全，因为电磁铁断电重物就要坠落下来。

虽然经过改进有一定的延时作用，但危险性还是很大的。

所以用电磁铁吊运物件时一定不准在人和设备上面通过。

②由于其中电磁铁吊运的物件多数是碎钢铁，吊运过程中也要注意安全，防止相互碰撞而飞出碎料伤人。

③受温度的影响用起重机电磁铁不准起吊200℃以上的物件。

当吊运300~700℃的物件时，必须有特殊散热装置的电磁铁。

2、在用起重电磁铁安全技术检验①应检查磁极磨损是否超过设计规定值。

②铁壳焊缝应无损伤或裂纹。

③端子箱盖的密封应良好。

④引入电缆应无损伤。

⑤多台起重电磁铁的起重机，要检查各电磁铁吸附面的高低差应不超过设计允许值。

（到底是多少）⑥电磁铁保险丝应良好。

⑦起重电磁铁直流供电电源，宜采用不接地系统。

采用交流电网整流取得时，直流电源交流侧宜采用隔离变压器。

⑧在正常工作条件下，电磁铁的冷态绝缘电阻应大于10M。

3、起重电磁铁的报废①起吊链条的链环磨损超过原尺寸的10%时，应报废；②销轴磨损超过原尺寸的5%时，应报废。

2024年起重电磁铁的安全技术要求（二）随着科技的不断发展，电磁铁在我们日常生活和工业生产中的应用越来越广泛。

然而，由于电磁铁的工作原理和特性，其安全问题也日益突显。

为了确保使用电磁铁时的安全性，我们需要制定一系列的安全技术要求。

以下将从四个方面介绍2024年起重电磁铁的安全技术要求。

一、设计和制造要求1. 承重能力：起重电磁铁应具有明确的承重能力指标，以确保其在工作时不发生过载情况。

设计时应进行严格的计算和测试，确保承重能力与设计要求相符。

2. 结构可靠性：电磁铁应具备结构坚固、稳定可靠的特点，能够在工作中承受各种不确定性因素的影响，如温度变化、振动等。

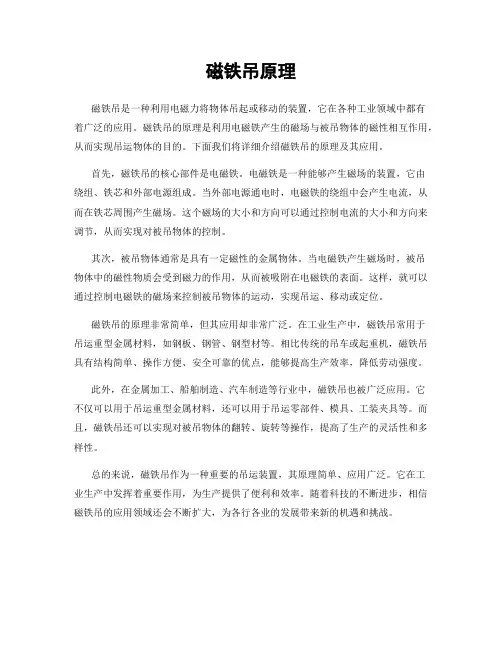

磁铁吊原理磁铁吊是一种利用电磁力将物体吊起或移动的装置，它在各种工业领域中都有着广泛的应用。

磁铁吊的原理是利用电磁铁产生的磁场与被吊物体的磁性相互作用，从而实现吊运物体的目的。

下面我们将详细介绍磁铁吊的原理及其应用。

首先，磁铁吊的核心部件是电磁铁。

电磁铁是一种能够产生磁场的装置，它由绕组、铁芯和外部电源组成。

当外部电源通电时，电磁铁的绕组中会产生电流，从而在铁芯周围产生磁场。

这个磁场的大小和方向可以通过控制电流的大小和方向来调节，从而实现对被吊物体的控制。

其次，被吊物体通常是具有一定磁性的金属物体。

当电磁铁产生磁场时，被吊物体中的磁性物质会受到磁力的作用，从而被吸附在电磁铁的表面。

这样，就可以通过控制电磁铁的磁场来控制被吊物体的运动，实现吊运、移动或定位。

磁铁吊的原理非常简单，但其应用却非常广泛。

在工业生产中，磁铁吊常用于吊运重型金属材料，如钢板、钢管、钢型材等。

相比传统的吊车或起重机，磁铁吊具有结构简单、操作方便、安全可靠的优点，能够提高生产效率，降低劳动强度。

此外，在金属加工、船舶制造、汽车制造等行业中，磁铁吊也被广泛应用。

它不仅可以用于吊运重型金属材料，还可以用于吊运零部件、模具、工装夹具等。

而且，磁铁吊还可以实现对被吊物体的翻转、旋转等操作，提高了生产的灵活性和多样性。

总的来说，磁铁吊作为一种重要的吊运装置，其原理简单、应用广泛。

它在工业生产中发挥着重要作用，为生产提供了便利和效率。

随着科技的不断进步，相信磁铁吊的应用领域还会不断扩大，为各行各业的发展带来新的机遇和挑战。

起重电磁铁介绍一、电磁铁简介起重电磁铁与各种超重机配合，广泛应用于钢铁公司、船舶制造公司、重型机器制造公司、钢铁库、港口和铁路等，代替人力吸吊搬运各种铁磁性材料。

起重电磁铁是搬运各种钢铁材料最理想的电磁机械手，它可以使人们从危险、恶劣、繁重的劳动环境中解放出来。

它还适应在高温、水下、粉尘、剧毒、高寒、野外等场合运行，是冶金、运输、机械制造等行业中必不可少的电气设备。

起重电磁铁控制设备是实现起重电磁铁正常工作的成套控制设备。

它可以使起重电磁铁按照指令进行通电激磁、断电去磁，或强迫励磁以增大起重电磁铁的吸力，或调节其吸力以完成钢板分张卸料任务，或在电网停电时保持起重电梯铁的吸力以避免钢铁重物下落造成人身伤害与设备损坏。

除标准产品外，可按用户要求设计制造各种非标准产品二、起重电磁铁使用须知1、经常检查电磁铁下面非磁性护板的焊缝及各部焊缝。

2、检查接线盒及电缆是否良好，如有问题及时修补更换。

3、定期检查电磁铁绝缘电阻和线圈直流电阻，发现问题及时修理。

4、检查电控设备工作是否正常，发现异常找出原因方可使用。

5、检查电磁铁热态工作电流，超过时应即刻停止使用，并找出原因。

6、续流限压及反磁环节工作正常，可保证快速卸料，避免高中压冲击线圈。

7、使用电磁铁应按操作规程，通电持续率不能随意改变。

8、电磁铁应在使用条件范围下工作，不能将产品超范围使用三、起重电磁铁的制造工艺本工艺的宗旨是在保证产品质量的前提下，采用简洁、必要的工序，建立、健全多级的质量保证体系和严格的检测手段，杜绝不合格的材料和零部件流入下道工序。

做到装配一次合格率100%，生产出用户满意的优质产品。

本工艺制定以下七个工序：（一）、原材料、零部件的采购和质量筛选；（二）、零部件的制造和质量检验；（三）、装配和质量检验；（四）、绝缘胶浇灌；（五）、烘干、冷却；（六）、成品处理；（七）、出厂前检验。

一、原材料零部件的采购和质量筛选。

1、采购部门要按照产品图纸和材料清单的技术要求，本着质量第一的原则，优先选购国内外知名厂家的产品。

摘要起重电磁铁，顾名思义，就是在工业领域应用的，作为用于冶金、矿山、机械、交通运输等行业吊运钢铁等导磁性材料或用作电磁机械手，夹持钢铁等导磁性材料。

其原理是内部带有铁芯的、利用通有电流的线圈使其像磁铁一样具有磁性的装置。

通常制成条形或蹄形。

铁芯要用容易磁化，又容易消失磁性的软铁或硅钢来制做。

这样的电磁铁在通电时有磁性，断电后就随之消失。

电磁铁在日常生活中有极其广泛的应用。

本设计为直流盘式起重电磁铁。

起重电磁铁由铁芯和线圈组成，励磁电流通过线圈产生磁势，负载闭合磁路，工作磁通起吊重物，钢铁料负载是起重电磁铁磁路的重要组成部分，负载的变化将导致电磁参数变化，因此要根据负载研究电、磁、力，认识起重电磁铁特性。

基于系统集成的设计思想，给出了圆盘式电磁起重系统的组成原理，分别介绍了该系统的总体设计与单元设计中的几个关键问题,并对实际应用进行了分析。

关键词：电磁铁直流负载1.1电磁铁结构设计本直流盘式起重电磁铁的构成如图1-1所示，由一块铸钢圆盘和U型电磁铁组成。

1.3MM5.4M图1-1电磁铁结构图1.2 电磁铁材料的选用电磁铁铁芯一般用ZG25铸钢或低碳钢制成，它有低的矫顽力和高饱和磁密，饱和磁密在20 000高斯以上，导磁率是空气的500^-2 200倍以上。

本设计中U型电磁铁选用半径为0.65m的ZG25铸钢，线圈为铜线。

下方选用直径为4米，高度为0.5m的铸钢圆盘。

1.3电磁铁参数要求通电持续率：50％环境温度： To= -5℃ ~ +40℃线圈额定电压：Ue =220V（直流）最大额定电压： Umax =1.05Ue允许温升：（H级绝缘）T = 160℃自重：≤3000kg功率参考值：11.1KW起重能力：生磁体或废钢 1100kg 铸铁铁屑 600kg计算用等效衔铁厚度 0.08m2.1 机械结构的设计2.1.1 结构设计本设计中电磁铁机械结构的俯视图见图2-1,整个电磁铁机构由下方圆盘边缘的四个固定装置引出铁链，统一固定于电磁铁上方一点，并连接到起吊装置。

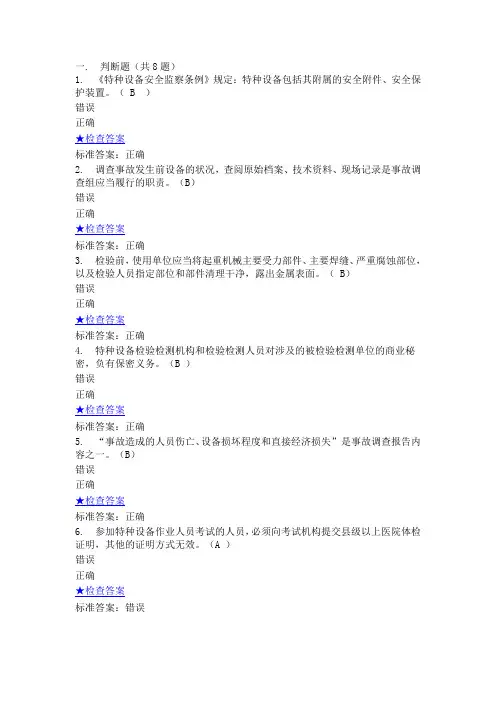

一. 判断题（共8题）1. 《特种设备安全监察条例》规定：特种设备包括其附属的安全附件、安全保护装置。

（ B ）错误正确★检查答案标准答案：正确2. 调查事故发生前设备的状况，查阅原始档案、技术资料、现场记录是事故调查组应当履行的职责。

（B）错误正确★检查答案标准答案：正确3. 检验前，使用单位应当将起重机械主要受力部件、主要焊缝、严重腐蚀部位，以及检验人员指定部位和部件清理干净，露出金属表面。

（ B）错误正确★检查答案标准答案：正确4. 特种设备检验检测机构和检验检测人员对涉及的被检验检测单位的商业秘密，负有保密义务。

（B ）错误正确★检查答案标准答案：正确5. “事故造成的人员伤亡、设备损坏程度和直接经济损失”是事故调查报告内容之一。

（B）错误正确★检查答案标准答案：正确6. 参加特种设备作业人员考试的人员，必须向考试机构提交县级以上医院体检证明，其他的证明方式无效。

（A ）错误正确★检查答案标准答案：错误7. 起重机械的改造，是指改变原起重机械主要受力结构件、主要材料、主要配置、控制系统，致使原性能参数与技术指标发生改变的活动。

（B ）错误正确★检查答案标准答案：正确8. 凡是在《特种设备安全监察条例》规定的范围内的起重机械其施工均需监督检查。

（A ）错误正确★检查答案标准答案：错误9. 额定起重量小于25t的吊钩，检验载荷为2倍额定起重量为载荷。

因此，吊钩允许超载使用。

（A ）错误正确★检查答案标准答案：错误10. 桥式起重机的两项基本参数是起重量与跨度。

（A ）错误正确★检查答案标准答案：错误11. 专用手势信号适用于指挥载人电梯设备的吊运。

（ A）错误正确★检查答案标准答案：错误12. 总电源短路保护装置应由熔断器和断路器来完成。

（B ）错误正确★检查答案标准答案：正确13. 圆盘形起重电磁铁，用于吊运钢板、钢条、钢管及型钢等。

（A ）错误正确★检查答案标准答案：错误14. 控制器应操作灵活、零位手感明确及档位清楚。

目录1、结构特点2、电气性能2.1 通电持续率2.2 电压和电流3操作要点4检验要点4.1机械部份检验4.2电器部份检验5检修指南5.1电缆5.2链条5.3接线盒5.4磁极6 主要特性和技术参数序言起重电磁铁在我厂长期的制造过程中为提高使用寿命积累了很在额定电压下，如果通电率超过50%，线圈温度将超过额定允许范围，其结果是起重能力下降，甚至烧毁线圈，因此应特别注意这一点，额定电压和通电率为50%时的热态饱和电流值在铭牌上都已标出。

当发现电流值在这一标准值之下时，就意味着磁铁过热。

应该暂停使用。

2.2 电压和电流2.2.1 电磁需使用直流电MW5系列起重电磁铁有两种励磁方法。

其一是恒电压励磁，其电压是恒定值。

另一种为强励磁，这样会减少功耗和改善起重能力。

恒电压励磁强励磁DC-290VDC-200V10秒50秒60秒60秒周期120秒如图所示起吊的额定电压要低一些。

当采用恒电压励磁时，额定电压为DC-220V。

而当采用强励时，在励磁初期，被吸物被吸上来的一瞬间的励磁电压为DC-290V，然后在吊运过程中会自动降至DC-200V。

在操作的初始期因电磁铁的温度和电阻都较低，其电流会高于铭牌标记值，这时的电流值被称为冷态电流，当电磁铁在50%工作制下使用时，大约经10小时后温度达到饱和值，而励磁电流也达到稳定，此后将维持不变。

这时的电流被称为额定热态电流而被在铭牌上标出。

在额定工作制的正常操作情况下，励磁电流应该在冷态电流值和热态电流值之间，以此作为标准范围校核。

检查和记录在电控柜上的电压和电流表的指示值在标准范围内。

这样有助于早期发现故障。

如果发生问题，请和当地代理商联系。

较高的电压和较强的电流，起重能力起初会增加，但逐渐会下降，甚至会由于磁铁内部温升过高而引起线圈烧毁。

这种操作必须被禁止。

如果电压过低，电磁铁也不能充分发挥起吊能力。

2.2.2 注意强励方式当采用下图所示的工作周期强励磁时，即使通电持续率ED=50%，也应引起特别注意（例如当用于汽吊或履带式起重机时）。

电控永磁吊具原理一、简介电控永磁吊具是一种常见的起重工具，它利用永磁材料的特性和电控技术相结合，实现起吊、悬挂和放下重物的功能。

本文将详细介绍电控永磁吊具的原理及其工作过程。

二、永磁材料永磁材料是指在外加磁场作用下具有自发磁化的材料。

根据其磁性能可分为软磁材料和硬磁材料。

电控永磁吊具常用的永磁材料主要有钕铁硼（NdFeB）和铁氧体两种。

2.1 钕铁硼（NdFeB）钕铁硼是一种稀土磁体，具有较高的磁能积和矫顽力，因此在永磁吊具中得到广泛应用。

其化学成分主要包括氮化钕、铁、硼等元素。

钕铁硼磁体具有较高的磁能积和矫顽力，能够产生很强的磁场，对于吊装重物非常有效。

2.2 铁氧体铁氧体是一种氧化铁的磁性材料，具有较低的磁能积和矫顽力。

相对于钕铁硼而言，铁氧体的磁性能相对较低，但其价格较低，可以满足一些低磁能积要求的工况。

三、电控技术电控技术是指利用电子技术对设备或系统进行控制的技术。

在电控永磁吊具中，通过对电磁铁和永磁材料的控制，实现对重物的起吊、悬挂和放下。

3.1 电磁铁电磁铁是由导线绕制而成的线圈，当通过电流时，线圈会产生磁场。

电控永磁吊具中的电磁铁通常被安装在永磁材料的周围，通过控制电磁铁的通电状态，可以改变永磁材料的磁场分布，从而实现对重物的控制。

3.2 控制系统电控永磁吊具的控制系统通常由电控箱、传感器和执行器等部分组成。

电控箱用于控制吊具的运动，通过传感器实时监测重物的位置和状态，从而实现对吊具运行状态的控制和调节。

执行器根据控制信号控制电磁铁的通电和断电，进而实现对永磁材料的磁场分布的改变。

四、工作过程电控永磁吊具的工作过程通常可分为起吊、悬挂和放下三个阶段。

4.1 起吊起吊过程中，首先将电控永磁吊具对准重物，通过控制系统控制电磁铁通电，产生强磁场。

永磁材料受到磁场的作用，与重物之间产生吸力，实现起吊操作。

4.2 悬挂悬挂阶段，电控永磁吊具将重物悬挂在空中，不再施加磁场。

在悬挂状态下，电磁铁不通电，永磁材料保持一定的磁化强度，以维持吸力，使重物保持悬挂状态。
