欧式管形端子压接接线实用工艺作业指导书

实施日期版本号标 记处 数签 名日 期a压线钳压线钳剥线钳断线钳斜口钳尖嘴钳螺丝刀剪刀标 记处 数XXX公司集便器端子压接作业指导书文件编号：/准备工作项目内 容适用范围接线端子工序类别特殊工序1、GC-039-2011 《铁道客车端子压接工艺规程》2、(25T)GC-181-2011《菲尼克斯回拉式弹簧端子压接装配工艺规程》规范性引用文件人员资质需培训考试培训合格后上岗1、要求按检修区域施工。

2、温度范围：-50℃～50℃；相对湿度小于90%RH。

编 制审 核修改文件号集便器端子压接作业指导书文件编号：/准备工作项目内 容会 签批 准热风枪电烙铁辅助材料 1.热缩管工具、材料1.压线钳2.剥线钳3.断线钳4.斜口钳5.尖嘴钳6.螺丝刀7.热风枪8.剪刀9.电烙铁版本号a 共10页修改文件号签 名日 期第2页共10页第1页设备、工装操作人员应身着工作服、工作帽、防护鞋。

劳保穿戴环境要求无万用表量具、样板项点标 记处 数项点标 记处 数作业内容作业标准/照片5、螺接冷压端子压接5.4、端子压接过程中不许间断做其他无关事情，端子放入压接钳内，压接点应平放位接线筒的正中位，不许偏移，在压膜压力作用下压接端子沿导线线芯四周产生机械压缩变形，压模重新张开，取出端子，在任何情况下，压接操作应一步到位，不得在相同压痕处重复压接操作。

5.5、端子压接后压痕应沿周向均布，端子不应有弯曲、扭曲，端子的变形只允许由压接工具压模形成，导线线芯应全部被压线筒增齐包裹，不得外漏、断股，在导线绝缘层末端与压线筒口之间，导线线芯裸露的部分不应松股成鸟笼状向外突弯，导线绝缘层不得进入压线筒，压接后的压线筒不得有裂纹、裂口或者飞边现象。

版本号a 6.1、6平方毫米及以下电缆的接线座采用带预紧压力的笼式弹簧式接线端子，出现导线（或插针）无法插入笼式端子时，可选用笼式弹簧端子的型号比线径大一号，导线压入笼式端子前加装冷压端子压接。

共10页修改文件号签 名日 期第7页集便器端子压接作业指导书文件编号：/集便器端子压接作业指导书作业内容作业标准/照片6.2、压接与笼式端子相匹配的管状端子，再用插针伸入方孔内，沿接线孔内侧壁插入并撬动使弹簧打开，然后顺势将螺丝刀插到底，弹簧则完全打开，将导线的绝缘层伸入端子圆孔内2毫米至3毫米，拔出螺丝刀，即线接好。

标题端子压接作业指导书文件编号 NT01-018 版本：A/01页数： 1/4 发行日期： 2014.07.011.目的：描述端子压接工序的操作过程，确保端子压接的质量。

2.范围：适用于生产车间端子压接工序的操作生产。

3.职责：生产部长，冲压工序质检员及与端子压接工序相关的人员均有将本指导书付诸实施的职责。

4.定义：无。

5.工作程序5.1 员工依据生产指令及下线压接表，备齐所需的材料及工具；5.2 校对所备材料和工具与生产指令及下线压接表的符合性；5.3 选择相应的设备，配合维修工调试设备，进行资源点检，填写设备点检表；5.4 完成首件产品的作业；5.5 员工对自己加工首件产品用目测和拉力试验机进行自检压接端子与相应工艺文件的符合性及其强度，检验员检验合格,员工则继续进行生产操作,对于合线或者共压的产品进行拉力检验时，选择线径最大的拉力标准作为依据；5.6 操作过程中,员工要随时目测外观；5.7 作业结束时，质检员随同员工用目测和拉力试验机检查产品压接外观及拉力的符合性；5.8 作业结束,检验员确认后将合格品转入冲压半成品合格区；6.备注：6.1.首件作业的合格产品应予以保存,直至本批次或本班次产品作业结束.6.2 在生产过程中,如有以下情况发生时,必须重新执行本指导书：a)更换操作员工；b)设备关闭后又开启；c)第二天生产前一天未完成的产品；6.3 端子压接拉力强度的判定基准应符合如下要求：6.3.1电线束端子与电线或合点(线)压接后拉力强度应不小于下表中的规定：导体公称截面积mm2拉力值N 导体公称截面积mm2拉力值N ①0.3～0.5 50 6.00～8.00 4500.75～0.85 80 10.00 5001.00～1.25 100 15.00～16.00 15001.50～2.00 150 20.00～25.00 19002.50～3.00 200 35.00 22004.00～5.00 270 ≥50.00～120.00 2700①接点或一个端子同时连接两根以上电线时，选择截面积最大的电线测量拉力6.3.2 有特殊要求的端子的拉力强度按具体的工艺要求来执行。

阳1相昱科技
| 1 MaigyuTec^kigy 端子压着作业指导书
文件编号 FXY-QW-002
版/次 A/0 页码 第1页/共2页
关键工序：是 关键工序：是 关键工序：是 关键工序：是
注意事项：1.电子线 克型号规格2.端子剥头长度3.端子压着外观
作业要点：
1. 按要求领料并核对端子型号规格,如有技术图纸上有厂商要求时应核对端子生产厂商•
2. 压接端子前,压机班长应调试好端子模具,确认外观及端子拉力符合要求后方可进行压接•
3. 正式生产前,应仔细核对所压接的电子线及端子,确保与技术图纸符合.核对内容应包括：
a. 电子线剥头长度应适合端子压接,电子线长度符合规定要求；
b. 电子线型号规格及颜色应与图纸完全一致；
c. 端子型号规格及厂商品牌应与图纸一致.
4. 端子确认应包括以下内容：
a. 端子是否易压着线皮,拉力是否符合规定要求；
b. 端子是否歪斜、上翘、后仰等；
c. 端子及线体有无明显缺陷,取相应的孔座进行试插,检验合格后方可进行生产.
5. 在端子压接过程中,应不定期进行抽检,防止压接过程中模具发生变化，导致压接的端子不符合规定要求.
6. 压接端子完毕,关闭启动开关,并切断电源.
7. 清理工作台及周围场地,保持清洁.
8. 将压接完成的产品交与端子检验组.
注意事项：
1. 保持正确的压接方法和姿势.
2. 在调试模具时，必须切断电源方可进行操作,防止发生安全事故。

3. 操作员工对生产过程中产生的品质异常现象应及时报告班组长进行处理，严禁擅自调试模具.
辅助工具 尖嘴钳、剪刀、扳手等
表一.端子不良图示：（对照通
用）
图一.端子压接示意图。

Ｎｏ．C2JS0103004-04/4.0产品名称工序名作业名作业指导书生效2013-6-21 批准标准化审核编制半导体制冷器组装端子压接标记更改内容日期作业内容及注意事项（步骤・方法・使用元件・使用设备・模具・特记事项・示意图・照片・一览表等）1.注意:1.1确认导线型号、端子型号符合《技术要求》后方可操作。

1.2安装端子时按照职业卫生管理制度的要求佩戴汗布手套、防尘口罩。

2.使用材料或工具：端子压着机端子模具导线3.操作方法：3.1使用剥线机将导线线头剥出相应的尺寸。

3.2确认端子压着机上的模具型号与端子型号一致。

3.3启动端子压着机，将剥出的芯线压着端子。

3.4踩动气泵开关，将端子压接在导线上。

3.5压接后按下图对压接外观进行目视检验，挑出不良品。

文件发放范围工作现场□份车间主任□制造部□品质部□开发部□其它：XXXX有限公司第 1 页共 4 页产品名称工序名作业名作业指导书生效2013-6-21 半导体制冷器 组装 端子压接标记更改内容日期作业 内 容 及注意事项（步骤・方法・使用元件・使用设备・模具・特记事项・示意图・照片・一览表等）XXXX 有限公司第 2 页 共 4 页产品名称工序名作业名作业指导书生效2013-6-21半导体制冷器组装端子压接标记更改内容日期作业内容及注意事项（步骤・方法・使用元件・使用设备・模具・特记事项・示意图・照片・一览表等）XXXXX限公司第 3 页共 4 页产品名称工序名作业名作业指导书生效2013-6-21半导体制冷器组装端子压接标记更改内容日期作业内容及注意事项（步骤・方法・使用元件・使用设备・模具・特记事项・示意图・照片・一览表等）3.6 结合力应不小于下表所列标准：首件检验如有异常，应及时调试端子机及模具状态。

X有限公司第 4 页共 4 页。

欧式管型端子压接连线作业指导书编制审核批准日期成都铁路机电配件适用范围：本作业指导书适用于导线截面积0.5mm2～10mm2铜质导线、低烟无卤导线、耐高温导线的欧式管形端子的连接。

1.操作方法1.1剥去导线的绝缘层1.1.1使用工具：剥线钳，卷尺。

（图1-图3）图1确定导线的剥线长度，按照钳口处的刻度，调节橘色滑块注意：剥线长度的正确，直接影响到接线质量，后果相当严重！图2通过调节上部的橘色滑块，对应不同导线的绝缘皮厚度注意：如果位置不正确，将无法剥除绝缘皮，或损坏导线图3将导线一端顶至橘色滑块，按动手柄，剥线就能够顺利完成1.1.2技术要求：剥去导线（电缆）绝缘层时，不得损害线芯，并使导线线芯金属裸露。

如（图4）；剥线长度以端子型号为准。

图41.1.3检验方法：采用笼式端子接线时，应保证导线绝缘层要进入端子的圆孔中：4mm2及以下导线的绝缘外皮要求进去3-5mm，6-10mm2导线的绝缘外皮要求进去5-7mm。

使用卷尺目测。

非正面接线及其他笼式弹簧接线要求剥线长度正确。

卷尺目测。

(图5)图51.2清洁接触面：在接线端子与导线插装之前，将剥开的线芯和接线端子仔细清理干净，要求裸露导线光洁无非导电物和异物，接线端子内部清洁。

检验方法为目测。

1.3线芯插入接线端子套：剥开的线芯插入接线端子套时，将所有的线芯全部插入端子中。

检验方法为目测。

1.4接线端子冷压接：将管形端子压接到导线上，需要专用压线钳压接（OPT SN-06WF，SN-10WF 图6）。

检验方法均为目测。

图61.4.1导线的截面要与接线端子的规格相符。

1.4.2使用压接工具的钳口要与导线截面相符，压线钳必须在有效期内。

1.4.3压接部位在接线端子套的中部，压接部位要求正确。

（图7）图71.4.4使用无限位装置的压接工具,必须把工具手柄压到底，以达到机械性能。

压好好管形端子如图8.图81.4.5管状端子接线端子压接完毕插入弹簧端子时，将管状端子截面光滑平整的一面与弹簧铜片相接触，如图9，图10。

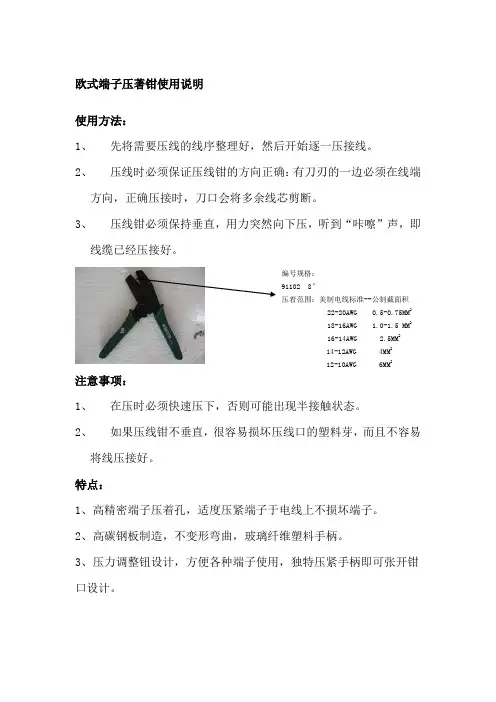

欧式端子压著钳使用说明
使用方法：
1、
先将需要压线的线序整理好，然后开始逐一压接线。

2、 压线时必须保证压线钳的方向正确：有刀刃的一边必须在线端方向，正确压接时，刀口会将多余线芯剪断。

3、 压线钳必须保持垂直，用力突然向下压，听到“咔嚓”声，即线缆已经压接好。

注意事项：
1、
在压时必须快速压下，否则可能出现半接触状态。

2、 如果压线钳不垂直，很容易损坏压线口的塑料芽，而且不容易将线压接好。

特点：
1、高精密端子压着孔，适度压紧端子于电线上不损坏端子。

2、高碳钢板制造，不变形弯曲，玻璃纤维塑料手柄。

3、压力调整钮设计，方便各种端子使用，独特压紧手柄即可张开钳口设计。

编号规格：
91102 8″
压着范围：美制电线标准--公制截面积
22-20AWG 0.5-0.75MM 2
18-16AWG 1.0-1.5 MM
2
16-14AWG 2.5MM 2 14-12AWG 4MM 2 12-10AWG 6MM 2。

端子压接作业指导书供生产车间,管理生产者参考阅读XXXX有限公司端子压接作业指导书一、目的：指导作业员正确操作端子机，进而实现安全生产、工作顺利、品质最佳。

二、适用范围：适用于本公司端子机之操作岗位。

三、使用设备、工具：端子机模具内六角扳手尖嘴钳剪刀拉力计四、操作步骤：1) 整理好脚踏板及电源线，将电源线插头插入220V交流插座，打开端子机电源开关；2) 轻轻踩踏脚踏开关查看机器运行是否正常，并留意机器有无明显异响，确认OK后关闭电源；3) 根据所需压接的端子类型选用相应的刀模，并进行正确安装，调整机器压接端子的行程高度，检查各个锁紧螺丝，确认均无松动；4) 装上需要压接的端子，根据实际情况灵活调节送料器和进料压板等，使顺畅地送进来的端子铆压口刚好对准刀具口位置，如图1。

5) 再次打开电源开关，用同规格废线试压：拿住线材的另一端，将待压接端线头对准端子机线槽和端子口（见图2），注意手不能进入刀具冲压活动范围，脚踩踩踏开关进行压接，如图3。

6) 完成压接后检查拉力是否符合生产要求，目检有无外观不良（图4）、压接不良(图5)的现象。

确认合格后拿待压接线束(有的要求先穿入绝缘护套)重复第5）步试压的动作，开始生产。

五、注意事项：1) 作业时，若出现卡料要先断电再用挑针或尖嘴钳将异物清出，严禁违规操作(用手指代替)。

2) 作业中，若机器出现异常，要立即关掉电源开关，并及时请机修人员进行维修调试。

3) 作业中，机器电源未断开，禁止手指或身体任何部位进入冲压范围，以免造成工伤事故。

4) 作业时要专注、精神集中，绝对不允许东张西望、精神恍惚或打瞌睡，以免不小心被刀具压伤撞伤而导致本可避免的工伤事故！。

标题端子压接作业指导书文件编号 NT01-018 版本：A/01页数： 1/4 发行日期： 2014.07.011.目的：描述端子压接工序的操作过程，确保端子压接的质量。

2.范围：适用于生产车间端子压接工序的操作生产。

3.职责：生产部长，冲压工序质检员及与端子压接工序相关的人员均有将本指导书付诸实施的职责。

4.定义：无。

5.工作程序5.1 员工依据生产指令及下线压接表，备齐所需的材料及工具；5.2 校对所备材料和工具与生产指令及下线压接表的符合性；5.3 选择相应的设备，配合维修工调试设备，进行资源点检，填写设备点检表；5.4 完成首件产品的作业；5.5 员工对自己加工首件产品用目测和拉力试验机进行自检压接端子与相应工艺文件的符合性及其强度，检验员检验合格,员工则继续进行生产操作,对于合线或者共压的产品进行拉力检验时，选择线径最大的拉力标准作为依据；5.6 操作过程中,员工要随时目测外观；5.7 作业结束时，质检员随同员工用目测和拉力试验机检查产品压接外观及拉力的符合性；5.8 作业结束,检验员确认后将合格品转入冲压半成品合格区；6.备注：6.1.首件作业的合格产品应予以保存,直至本批次或本班次产品作业结束.6.2 在生产过程中,如有以下情况发生时,必须重新执行本指导书：a)更换操作员工；b)设备关闭后又开启；c)第二天生产前一天未完成的产品；6.3 端子压接拉力强度的判定基准应符合如下要求：6.3.1电线束端子与电线或合点(线)压接后拉力强度应不小于下表中的规定：导体公称截面积mm2拉力值N 导体公称截面积mm2拉力值N ①0.3～0.5 50 6.00～8.00 4500.75～0.85 80 10.00 5001.00～1.25 100 15.00～16.00 15001.50～2.00 150 20.00～25.00 19002.50～3.00 200 35.00 22004.00～5.00 270 ≥50.00～120.00 2700①接点或一个端子同时连接两根以上电线时，选择截面积最大的电线测量拉力6.3.2 有特殊要求的端子的拉力强度按具体的工艺要求来执行。
