《电力拖动控制线路与技能训练》期末测试题

电⼒拖动控制线路与技能训练试卷及答案第1页，共4页第2页，共4页学年度第⼆学期期末试卷⼆《电⼒拖动控制线路与技能训练》适⽤班级：出题⼈：⼀．判断题，对的打“√”，错的打“×”（每题1分，共60分） 1、熔断器的额定电流与熔体的额定电流含义相同。

（）2、当熔体的规格过⼩时，可⽤多跟⼩规格的熔体并联代替⼀根⼤规格的熔体。

（）3、在更换新的熔体时，不能轻易改变熔体的规格，更不准随便使⽤铜丝或铁丝代替熔体。

（）4、低压断路器只能起控制电路接通和断开的作⽤，不能起保护作⽤。

( )5、低压断路器中电磁脱扣器的作⽤是实现失压保护。

( )6、倒顺开关外壳上的接地螺钉应可靠接地。

（）7、按下复合按钮时，其常开触头和常闭触头同时动作。

（） 8、当按下启动按钮然后再松开时，其常开触头⼀直处于闭合接通状态。

（）9、接触器除⽤来通断⼤电流电路外，还具有⽋电压和过电压保护功能。

（）10、接触器触头的常开和常闭是指电磁系统味通电动作前触头的状态。

（）11、直流接触器铁⼼端⾯不需要嵌装短路环。

（）13、在⽤样电⽓参数下，熄灭直流电弧⽐熄灭交流电弧要困难。

（）14、运⾏中的交流接触器，其铁⼼端⾯不允许涂油防锈。

（）15、JZ7-4A 型中间继电器有4对常开触头、4对常闭触头。

（）16、当电路发⽣短路或过载故障时，过电流继电器的触头即动作。

（）17、电路正常⼯作时，⽋电流继电器的衔铁与铁⼼始终是吸合的。

（）18、⽋压继电器和零压继电器在线路正常⼯作时铁⼼和衔铁是不吸合的。

（）19、JS7-A系列断电延时型和通电延时型时间继电器的组成元件是通⽤的。

（）20、时间继电器⾦属底板上的接地螺钉必须与接地线可靠连接。

（）21、只要超过热继电器的整定电流，热继电器就会⽴即动作。

（）22、熔断器和热继电器都是保护电器，两者可以互相代⽤。

（）23、带断相保护装置的热继电器只能对电动机作断相保护，不能做过载保护。

（）24、热继电器动作不准确时，可轻轻弯折热元件以调节动作值。

《电力拖动》期末试卷(含答案)一填空： (每题 1 分)1、常用的低压电器是指工作电压在交流 ( )V 以下、直流( )V 以下的电器。

2、熔断器是由 ( )和( )两部分组成的。

3、主电路是( )电流通过的电路。

4、( )和( )统称电气的联琐控制。

5、接触器的触头有( )和( ) 两种。

6 直流电机由 ( ) ( ) ( )等三大部件组成。

7 我国三相四线制低压电源是三相交流异步电机的电源，其线电压为 ( )V相电压为 ( )V 频率为 ( )HZ。

二判断： (每题 1 分)1 熔断器在电路中既可作短路保护，又可作过载保护。

( )2 电气原理图绘制中，不反映电器元件的大小。

( )3 熔断器的额定电流大于或等于熔体的额定电流。

( )4 电动机采用制动措施的目的是为了停车平稳。

( )5 电动机的额定转速越高越好。

( )6 电气原理图中所有电器的触电都按没有通电或没有外力作用时的开闭状态画出。

( )7 开关电器在所有电路都可直接接负载。

( )8 接触器按主触点通过电流的种类分为直流和交流两种。

( )9 检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。

( )10 电动机采用制动措施的目的是为了迅速停车。

( )11 电器元件布置图中，强电部分和弱电部分要分开，且弱电部分要加屏蔽，防止干扰( )12 正确选用和使用低压电器元件对电器安全运行是极其重要的。

( )13 为了保证电磁铁可靠吸合，电磁吸力特性与反力特性必须配合好( )14 正在运行的三相异步电动机突然一相断路，电动机会停下来。

( )15.交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。

( )三 选择： (每题 1 分)1、下列元件中，开关电器有 。

A 、组合开关B 、接触器C 、行程开关D 、时间继电器2、下列元件中，主令电器有 。

A 、熔断器B 、按钮C 、刀开关D 、速度继电器3、熔断器的作用是 。

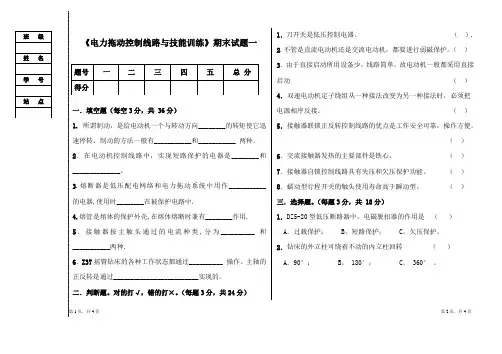

《电力拖动控制线路与技能训练》期末试题一一．填空题（每空3分，共 36分）1.所谓制动，是给电动机一个与转动方向________的转矩使它迅速停转。

制动的方法一般有___________和___________ 两种。

2．在电动机控制线路中，实现短路保护的电器是________和______________。

3.熔断器是低压配电网络和电力拖动系统中用作___________ 的电器,使用时________在被保护电路中.4.熔管是熔体的保护外壳,在熔体熔断时兼有________作用.5．接触器按主触头通过的电流种类,分为__________ 和___________两种.6．Z37摇臂钻床的各种工作状态都通过__________ 操作。

主轴的正反转是通过_________________________实现的。

二．判断题。

对的打√，错的打×。

（每题3分，共24分）1．刀开关是低压控制电器。

（）.2.不管是直流电动机还是交流电动机，都要进行弱磁保护。

（）3．由于直接启动所用设备少，线路简单，故电动机一般都采用直接启动（）4．双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接。

（）5．接触器联锁正反转控制线路的优点是工作安全可靠，操作方便。

（）6．交流接触器发热的主要部件是铁心。

（）7．接触器自锁控制线路具有失压和欠压保护功能。

（）8．蠕动型行程开关的触头使用寿命高于瞬动型。

（）三．选择题。

（每题3分，共 18分）1．DZ5-20型低压断路器中，电磁脱扣器的作用是（）A．过载保护； B。

短路保护； C。

欠压保护。

2．钻床的外立柱可绕着不动的内立柱回转（）A．90°； B。

180°； C。

360°。

第1页，共4页第2页，共4页3．CA6140型车床调速是（） A．电气无级调速； B。

齿轮箱进行机械有级调速；C。

电气和机械配合调速。

4．电路图中接触器线圈符号下中栏中的数字表示接触器（）所处的图区号。

《电力拖动与控制线路》期末复习题（一）（参考答案）班级：姓名：一、写出下列元器件的图形符号及文字符号二、简答题1、电力拖动有哪些组成部分？答：电力拖动是电动机拖动生产机械运转的统称。

它通常由电动机、控制电路、保护电器与生产机械及传动装置组成。

2、试解释正反转控制线路中联锁触头怎样放置，其作用是什么？答：在正反转控制电路中，为了避免接触器KM1和KM2的主触点同时闭合而造成电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭触点，而在反转控制电路中串接了正转接触器KM1的常闭触点。

这样，当KM1得电动作时，串接在反转控制电路中的KM1常闭触点分断，切断了反转控制电路，保证了KM1主触点闭合时，KM2主触点不能闭合。

同样，当KM2得电动作时，其KM2的常闭触点分断，切断了正转控制电路，从而可靠地避免了两相电源短路事故的发生。

3、电力拖动中，在主电路上已安装了熔断器进行了保护，为什么还要装热继电器？答：电力拖动中，在主电路中安装熔断器是为了对电路进行短路保护，而安装热继电器是为了对电动机进行过载保护。

由于热继电器与熔断器在控制电路中所起作用不同，不能互相替代，所以在电路中已安装了熔断器进行短路保护，还要安装热继电器对电动机进行过载保护。

4、下图是电动机接线盒内接线桩的实际布置图，画出电动机Y形接法及△接法的连接方法。

三、分析与改正试分析图中各电路的错误，工作时会出现什么现象？如何改进？四、常用低压电器选择（要求能根据不同的电动机功率进行选择）某机床电动机型号为Y-132M-2，额定功率为7.5KW，额定电压为380V，额定电流14.32A，△联结，启动电流为额定电流的6倍，现用按钮和接触器控制其单向运转，并有过载保护装置和短路保护装置熔断器。

（1）画出该电路图。

（2）应选用什么规格的熔断器、接触器，并确定热继电器的整定值。

（注：熔断器熔体额定电流等级有15、20、25、30、35、40、50A等；交流接触器规格有CJ10-10，CJ10-20，CJ10-40等）答：(1) 控制电路图如下：(2) 电气元件的选择：①选择熔断器熔丝额定电流为I熔＝(1.5～2.5)I额≈2×14.32＝28.64 (A)则选择熔断器型号为RL1－60，熔体额定电流为30A②选择交流接触器交流接触器主触点额定电流为：I N主触头≥1.3 I N电机＝1.3×14.32＝18.62 (A)则选择交流接触器型号为CJ10－20，吸引线圈电压为380V。
