家用空调温度控制器的控制程序设计

课程设计课程设计名称：空调温度控制系统设计专业班级：学生姓名：学号：指导教师：课程设计地点：课程设计时间： 2008.12.29-01.04计算机控制技术课程设计任务书摘要近几年，随着人民生活水平的逐步提高，居住条件也越来越宽敞；另一方面，环境保护运动的蓬勃发展，也要求进一步提高制冷和空调系统的利用率。

此外，人们对舒适的生活品质与环境愈来愈重视，要求也愈来愈高，不仅对室内温、湿度提出了较高的要求，也希望室内环境趋于自然环境。

综观空调器的发展过程，有三个主要的发展阶段：(1)从异步电机的定频控制发展到变频控制。

(2)从异步电机变频控制发展到无刷直流电机的变频控制。

(3)控制方法从简单的开关控制向智能控制转变。

随着对变频空调器研究的日渐深入，控制目标逐渐从单一的室温控制向温湿度控制、舒适度控制转移;控制方法从简单的开关控制向PID控制、神经网络控制、专家系统控制等智能控制方向发展。

由于神经网络控制和专家系统控制实现难度较大而且效果不一定很理想，因此本设计采用PID控制算法。

本设计从硬件和软件两方面完成了空调的温度控制系统，主要是以PIC系列单片机为核心的控制系统设计，采用PID控制算法，即通过A/D转换器将温度传感器采集来的温度数据送入单片机，单片机将采集的数据与设定温度相比较决定压缩机的工作状态，单片机通过对制冷压缩机的控制，调节压缩机的转速，实现了空调的制冷。

空调的硬件电路只是起到支持作用，因为作为自动化控制的大部分功能，只能采取软件程序来实现，而且软件程序的优点是显而易见的。

它既经济又灵活方便，而且易于模块化和标准化。

同时，软件程序所占用的空间和时间相对来说比硬件电路的开销要小得多。

同时，与硬件不同，软件有不致磨损、复制容易、易于更新或改造等特点，但由于它所要处理的问题往往远较硬件复杂，因而软件的设计、开发、调试及维护往往要花费巨大的经历及时间。

对比软件和硬件的优缺点，本设计采用软硬件结合的办法设计。

单片机温度控制系统设计及实现温度控制是很多自动化系统中的重要部分，可以应用于许多场景，如家用空调系统、工业加热系统等。

本文将介绍如何利用单片机设计和实现一个简单的温度控制系统。

一、系统设计1. 硬件设计首先,我们需要选择合适的硬件来搭建我们的温度控制系统。

一个基本的温度控制系统由以下几个组件组成：- 传感器：用于检测环境的温度。

常见的温度传感器有热敏电阻和温度传感器。

- 控制器：我们选择的是单片机，可以根据传感器的读数进行逻辑判断，并控制输出的信号。

- 执行器：用于根据控制器的指令执行具体的动作，例如开启或关闭空调。

2. 软件设计温度控制系统的软件部分主要包括，传感器读取、温度控制逻辑和执行器控制。

我们可以使用C语言来编写单片机的软件。

- 传感器读取：通过串口或者模拟输入端口来读取传感器的数据，可以利用类似的库函数或者自己编写读取传感器数据的函数。

- 温度控制逻辑：根据读取到的温度值，判断当前环境是否需要进行温度调节，并生成相应的控制信号。

- 执行器控制：将控制信号发送到执行器上，实现对温度的调节。

二、系统实施1. 硬件连接首先，将传感器连接到单片机的输入端口，这样单片机就可以读取传感器的数据。

然后，将执行器连接到单片机的输出端口，单片机可以通过控制输出端口的电平来控制执行器的开关。

2. 软件实现编写单片机的软件程序，根据前面设计的软件逻辑，实现温度的读取和控制。

首先，读取传感器的数据，可以定义一个函数来读取传感器的数据并返回温度值。

其次，根据读取到的温度值，编写逻辑判断代码，判断当前环境是否需要进行温度调节。

如果需要进行温度调节，可以根据温度的高低来控制执行器的开关。

最后，循环执行上述代码，实现实时的温度检测和控制。

三、系统测试和优化完成软硬件的实施之后，需要对温度控制系统进行测试和优化。

1. 测试通过模拟不同的温度情况，并观察控制器的输出是否能够正确地控制执行器的开关。

可以使用温度模拟器或者改变环境温度来进行测试。

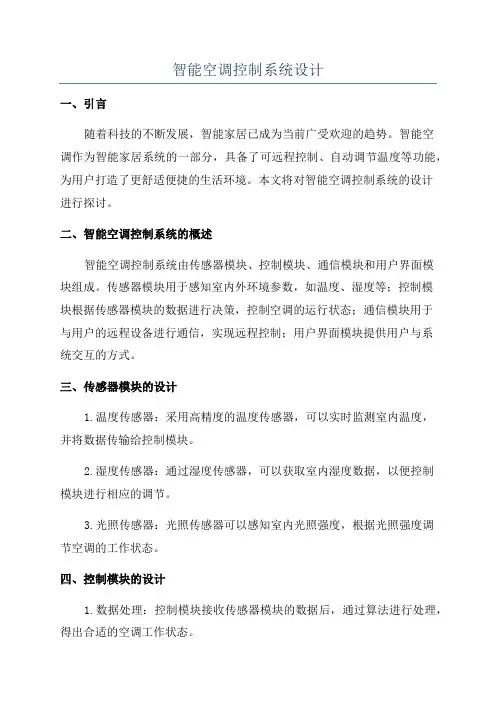

智能空调控制系统设计一、引言随着科技的不断发展，智能家居已成为当前广受欢迎的趋势。

智能空调作为智能家居系统的一部分，具备了可远程控制、自动调节温度等功能，为用户打造了更舒适便捷的生活环境。

本文将对智能空调控制系统的设计进行探讨。

二、智能空调控制系统的概述智能空调控制系统由传感器模块、控制模块、通信模块和用户界面模块组成。

传感器模块用于感知室内外环境参数，如温度、湿度等；控制模块根据传感器模块的数据进行决策，控制空调的运行状态；通信模块用于与用户的远程设备进行通信，实现远程控制；用户界面模块提供用户与系统交互的方式。

三、传感器模块的设计1.温度传感器：采用高精度的温度传感器，可以实时监测室内温度，并将数据传输给控制模块。

2.湿度传感器：通过湿度传感器，可以获取室内湿度数据，以便控制模块进行相应的调节。

3.光照传感器：光照传感器可以感知室内光照强度，根据光照强度调节空调的工作状态。

四、控制模块的设计1.数据处理：控制模块接收传感器模块的数据后，通过算法进行处理，得出合适的空调工作状态。

2.温度控制：控制模块根据室内外温差和用户设定的温度要求，自动调节空调的温度。

3.功率控制：根据负载预测算法，控制模块可以根据环境变化合理分配功率，以保证系统稳定运行。

4.故障检测：控制模块具备故障检测功能，当系统出现异常情况时，及时发出警报并采取相应的应对措施。

五、通信模块的设计1.远程控制：利用无线通信技术，如Wi-Fi或蓝牙，实现用户与智能空调控制系统的远程控制。

2.数据传输：通信模块可以将室内外环境参数、空调状态等数据传输给用户的移动设备，使用户可以随时了解相关信息。

3.告警通知：当系统故障或达到用户设定的条件时，通信模块可以向用户发送告警通知，保障系统的安全可靠性。

六、用户界面模块的设计1.移动应用程序：设计适配多种移动设备的应用程序，用户可以通过手机、平板电脑等设备实现对智能空调的控制。

2.用户界面友好：用户界面要符合用户的使用习惯，直观易懂，方便用户进行操作。

单⽚机空调温度控制器设计单⽚机课程设计--- 模拟空调温度控制系统学校：XX⼤学学院：XX学院姓名: XX学号：XXXXXX指导⽼师:XX⽬录⼀.系统总体设计⽅案....................⼆.接⼝电路图、元器件清单、软件流程图.. 接⼝电路图............................连线..................................元器件清单............................软件流程图............................三.源程序清单..............................四.改进意见与收获、体会..............五.主要参考资料........................⼀、系统总体设计⽅案利⽤实验仪上8255扩展LED显⽰电路，A/D转换电路，完成类似空调恒温控制实验。

其中利⽤两位8段LED显⽰器显⽰当前温度与设定温度，利⽤可变电位器模仿温度变化，利⽤ADC0809通道IN0采样可变电位器的输出电压，可将初始ADC0809的输出值作为设定温度，当单⽚机采样到可变电位器的输出电压值超过设定温度＋2℃时，启动致冷电机；采样到可变电位器的输出电压值低于设定温度－2℃时，启动加热电机。

分别利⽤红、绿两只发光⼆极管发光表⽰加热、致冷电机⼯作。

假设温度测量范围为0—100摄⽒度（对应A/D输⼊电压为0—5V），温度与数字量为线性关系。

8255_CS信号接CS0上，则LED显⽰器的位选信号由PB0、PB1提供，段码地址为8000H（即PA⼝）。

此时8255的控制⼝地址为8003H。

AC_CS信号接CS1上，则ADC0809地址为9000H，每采集⼀次约需100ms，延时后读⼊转换结果。

⼆、接⼝电路图、元器件清单、软件流程图1．接⼝电路图2．连线程序设计：程序由主程序，温度⽐较⼦程序，AD采样⼦程序，显⽰⼦程序构成。

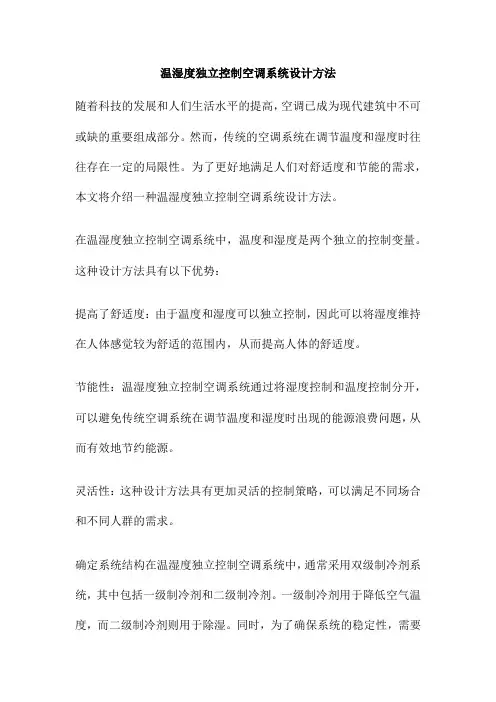

温湿度独立控制空调系统设计方法随着科技的发展和人们生活水平的提高，空调已成为现代建筑中不可或缺的重要组成部分。

然而，传统的空调系统在调节温度和湿度时往往存在一定的局限性。

为了更好地满足人们对舒适度和节能的需求，本文将介绍一种温湿度独立控制空调系统设计方法。

在温湿度独立控制空调系统中，温度和湿度是两个独立的控制变量。

这种设计方法具有以下优势：提高了舒适度：由于温度和湿度可以独立控制，因此可以将湿度维持在人体感觉较为舒适的范围内，从而提高人体的舒适度。

节能性：温湿度独立控制空调系统通过将湿度控制和温度控制分开，可以避免传统空调系统在调节温度和湿度时出现的能源浪费问题，从而有效地节约能源。

灵活性：这种设计方法具有更加灵活的控制策略，可以满足不同场合和不同人群的需求。

确定系统结构在温湿度独立控制空调系统中，通常采用双级制冷剂系统，其中包括一级制冷剂和二级制冷剂。

一级制冷剂用于降低空气温度，而二级制冷剂则用于除湿。

同时，为了确保系统的稳定性，需要加入传感器和控制器等控制部件。

确定设计参数在设计温湿度独立控制空调系统时，需要确定环境温度、相对湿度、空调负荷等参数。

这些参数的确定需要考虑当地的气候条件、室内人员数量、室内外环境等多种因素。

设定控制策略温湿度独立控制空调系统的控制策略包括温度控制、湿度控制、两联供控制等。

在温度控制方面，需要确保室内温度维持在设定范围内；在湿度控制方面，需要将相对湿度维持在人体感觉较为舒适的范围内；在两联供控制方面，需要确保一级制冷剂和二级制冷剂的供应和需求平衡。

编写控制程序在电脑上进行模拟仿真，并编写控制程序。

控制程序需要包括传感器信号处理、控制器算法、执行器控制等模块。

同时，需要采用合适的控制算法，如PID控制、模糊控制等，以实现精确的温度和湿度控制。

安装和调试系统按照一定的步骤和要求，安装和调试好温湿度独立控制空调系统。

在安装过程中，需要注意管路布置、设备安装位置等问题；在调试过程中，需要对系统进行优化和调整，确保系统的稳定性和性能达到预期要求。

基于单片机的空调温度控制系统设计下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言空调温度控制系统是现代家庭中不可或缺的一部分。

本科毕业设计基于单片机的空调遥控器摘要随着社会的发展，科技的进步以及人们生活水平的逐步提高，各种方便于生活的遥控系统开始进入了人们的生活。

电器在家庭中已经十分普及，与此同时，和电器相伴的空调遥控器的品种和产量不断提高。

传统的遥控器采用专用的遥控编码及解码集成电路，这种方式虽然制作简单容易，但由于功能键数及功能受到特定的限制，只实用于某一专用电器产品的应用，应用范围受到限制。

而采用单片机进行遥控系统的应用设计，具有编程灵活多样，操作码个数可随便设定等优点。

论文首先对遥控器的几个方案进行了论证，最终确定了一可行性方案，并对此方案进行了可行性分析之后提出了电器遥控器的硬件和软件设计方案。

在硬件设计方案中，首先详细论述了遥控器的基本原理并用实例进行了说明。

然后，对电器遥控器常用硬件设备原理和使用进行了讨论，并对设计中使用的单片机做了必要说明。

在软件设计方案中，论文对软件流程做了详细的解释并阐述了单片机软件设计的一般方法。

最后，论文对电器遥控器设计的硬、软件调试做了简单介绍。

关键字：遥控器电器遥控单片机Air Conditioner Remote Controller Based On Single Chip MicrocomputerFan Geqiang(College of Science, South China Agricultural University, Guangzhou 510642, China) Abstract：With the development of society, the progress of science and technology and the improvement of people's living standards, remote control systems to facilitate life begin to enter people's life. Electrical appliances have become very popular, in the family at the same time, and the air conditioning remote control electric appliance with variety and yield improvement.The traditional remote controller adopt special remote control coding and decoding integrated circuit, while this preparation is simple and easy, but because the function keys and function subject to certain limitations, application is applicable only to a special electrical products, limited application range. Design and application of single-chip control system with programmable, flexible operation, code can be arbitrarily set number etc.Firstly, several schemes for the remote control has been demonstrated, ultimately determine a feasible scheme, and this scheme for the feasibility of proposed electric appliance remote controller hardware and software design scheme. In hardware design, this paper firstly discusses the basic principle of the remote control and illustrates it with examples. Then, on a remote control electric appliance equipment commonly used hardware principle and application are discussed, and the design used in single-chip to do the necessary notes. In software design, the software process to do a detailed explanation and expounds the general method of MCU software design. Finally, the article on the remote controller design hardware, software debugging is introduced briefly.Keyword: remote control electric remote control single-chip目录1 引言 (1)2 方案比较 (1)2.1 方案一：多功能红外遥控器 (1)2.2 方案二：红外线电器遥控器 (2)2.3 方案三：空调遥控器 (2)2.4 方案比较 (3)3 空调遥控器硬件设计 (4)3.1 单片机选型 (4)3.2 红外发射电路设计 (4)3.2.1 红外遥控基本原理 (4)3.2.2 红外发射电路 (8)3.3 LCD驱动电路设计 (9)3.3.1 LCD基本原理 (9)3.3.2 LCD驱动电路（串列传输） (10)3.4 键盘、摇杆扫描电路设计 (11)3.4.1 键盘、摇杆基本原理 (11)3.4.2 键盘、摇杆扫描电路 (13)3.5 空调遥控器硬件电路图 (13)4 调试 (14)4.1 硬件调试 (14)4.2 软件调试 (15)4.3 故障诊断及排除 (15)5 总结 (15)致谢............................................................................................................... 错误!未定义书签。

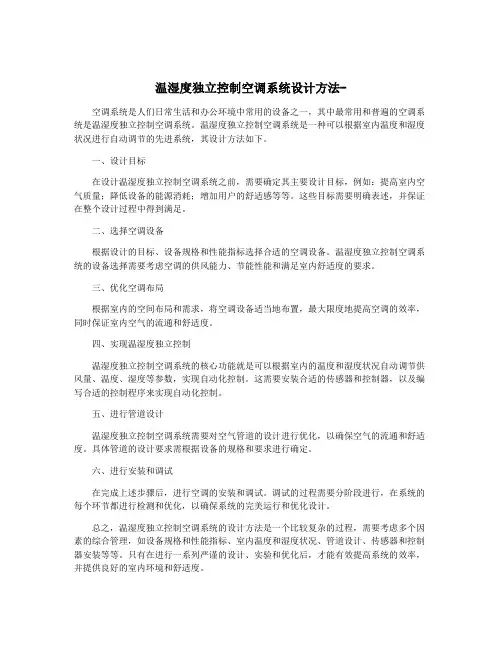

温湿度独立控制空调系统设计方法-空调系统是人们日常生活和办公环境中常用的设备之一，其中最常用和普遍的空调系统是温湿度独立控制空调系统。

温湿度独立控制空调系统是一种可以根据室内温度和湿度状况进行自动调节的先进系统，其设计方法如下。

一、设计目标在设计温湿度独立控制空调系统之前，需要确定其主要设计目标，例如：提高室内空气质量；降低设备的能源消耗；增加用户的舒适感等等。

这些目标需要明确表述，并保证在整个设计过程中得到满足。

二、选择空调设备根据设计的目标、设备规格和性能指标选择合适的空调设备。

温湿度独立控制空调系统的设备选择需要考虑空调的供风能力、节能性能和满足室内舒适度的要求。

三、优化空调布局根据室内的空间布局和需求，将空调设备适当地布置，最大限度地提高空调的效率，同时保证室内空气的流通和舒适度。

四、实现温湿度独立控制温湿度独立控制空调系统的核心功能就是可以根据室内的温度和湿度状况自动调节供风量、温度、湿度等参数，实现自动化控制。

这需要安装合适的传感器和控制器，以及编写合适的控制程序来实现自动化控制。

五、进行管道设计温湿度独立控制空调系统需要对空气管道的设计进行优化，以确保空气的流通和舒适度。

具体管道的设计要求需根据设备的规格和要求进行确定。

六、进行安装和调试在完成上述步骤后，进行空调的安装和调试。

调试的过程需要分阶段进行，在系统的每个环节都进行检测和优化，以确保系统的完美运行和优化设计。

总之，温湿度独立控制空调系统的设计方法是一个比较复杂的过程，需要考虑多个因素的综合管理，如设备规格和性能指标、室内温度和湿度状况、管道设计、传感器和控制器安装等等。

只有在进行一系列严谨的设计、实验和优化后，才能有效提高系统的效率，并提供良好的室内环境和舒适度。

空调系统设计的基本设计步骤及其主要设计程序1.需求分析设计师需要与用户沟通，了解用户对空调系统的使用要求、舒适度要求、空间规划等，包括房间的类型、面积、高度、采光条件、使用人数等。

通过需求分析，确定设计的基本参数和目标。

2.确定设计方案根据需求分析的结果，设计师需要制定适当的设计方案。

设计方案包括制冷量计算、回风口、送风口位置的确定、风道设计、设备选型等。

3.制冷负荷计算制冷负荷计算是空调系统设计的核心环节，它需要通过考虑房间的建筑热负荷、人员热负荷、设备热负荷、照明热负荷等因素，来确定空调系统的制冷负荷。

常用的方法包括热平衡法、经验公式法、计算机辅助设计软件等。

4.空气流动计算与风道设计空气流动计算是针对空调系统的送风、回风和排风的设计。

通过考虑房间布局、风机性能、风道阻力等因素，设计师需确定送风和回风口的位置、数量和尺寸，以及风道的布置和尺寸。

常用的方法包括等流速法、空气动力学模拟软件等。

5.设备选型与布置根据制冷负荷计算的结果，设计师需要选择适当的制冷设备。

选择的因素包括制冷剂种类、制冷剂管道布置、制冷设备的容量、效能等。

同时，还需要进行设备的布置，包括冷却设备、风机、冷凝器等。

6.控制系统设计空调系统的控制系统是设计的重要组成部分，它需要根据空调系统的工作原理和要求，确定控制模式、温度控制范围、压力控制范围、湿度控制范围等。

常用的控制系统包括温度控制器、压力传感器、湿度传感器等。

7.施工图设计根据上述设计步骤的结果，设计师需要绘制空调系统的施工图，包括平面布置图、剖面图、细部图等。

施工图需要标注各部件的位置、尺寸、管道、电气线路等。

8.施工与调试根据施工图，进行空调系统的施工和安装。

安装完成后，需要进行系统的调试和试运行，确保系统正常运行并满足设计要求。

总结：空调系统设计是一个复杂而细致的过程，需要充分考虑建筑物的结构、使用要求、设备选型以及系统布局等多个因素。

通过需求分析、制冷负荷计算、空气流动计算与风道设计、设备选型与布置、控制系统设计、施工图设计、施工与调试等步骤，设计师可以制定出满足用户需求并具备高效、舒适且节能的空调系统方案。

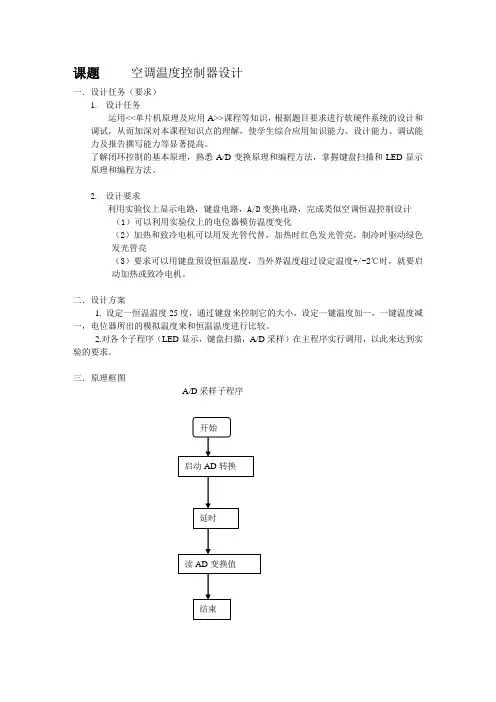

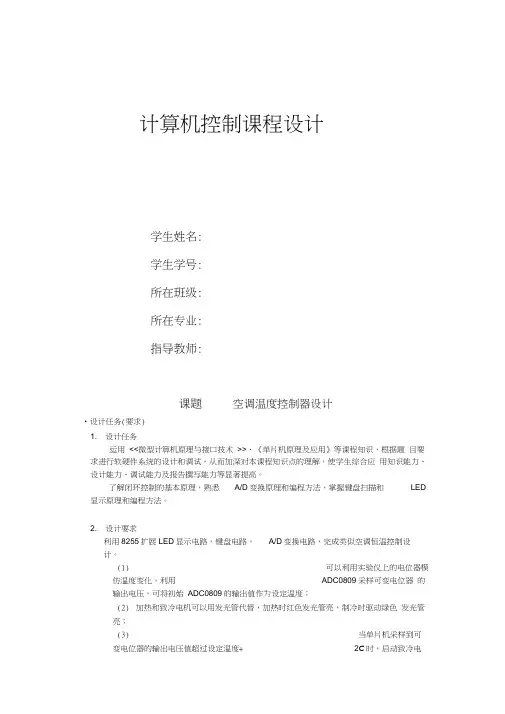

课题空调温度控制器设计一．设计任务（要求）1.设计任务运用<<单片机原理及应用A>>课程等知识，根据题目要求进行软硬件系统的设计和调试，从而加深对本课程知识点的理解，使学生综合应用知识能力、设计能力、调试能力及报告撰写能力等显著提高。

了解闭环控制的基本原理，熟悉A/D变换原理和编程方法，掌握键盘扫描和LED显示原理和编程方法。

2.设计要求利用实验仪上显示电路，键盘电路，A/D变换电路，完成类似空调恒温控制设计（1）可以利用实验仪上的电位器模仿温度变化（2）加热和致冷电机可以用发光管代替，加热时红色发光管亮，制冷时驱动绿色发光管亮（3）要求可以用键盘预设恒温温度，当外界温度超过设定温度+/-2℃时，就要启动加热或致冷电机。

二．设计方案1. 设定一恒温温度25度，通过键盘来控制它的大小，设定一键温度加一，一键温度减一，电位器所出的模拟温度来和恒温温度进行比较。

2.对各个子程序（LED显示，键盘扫描，A/D采样）在主程序实行调用，以此来达到实验的要求。

三．原理框图A/D采样子程序LED显示子程序键盘扫描子程序温度控制主程序四．系统模块详细设计与调试系统模块的设计1.A/D转换子程序BEING: MOV DPTR , #8000H ; AD转换子程序MOV DPTR , #8000H;启动A/D转换MOVX @DPTR , AMOV R6 , #14HDELAY2: NOPNOPNOPDJNZ R6,DELAY2MOVX A,@DPTRMOV 47H,A ; 温度AD转换结果暂存47H单元ACALL CHANGE ; 十六进制转十进制子程序LCALL DISPLAYLEDRETCHANGE: MOV R1 , #00HMOV R2,#00HCLR CCHAN: SUBB A,#64HJC CHAN1INC R1AJMP CHANCHAN1: ADD A,#64HCHAN2: SUBB A,#0AHJC CHAN3INC R2AJMP CHAN2CHAN3: ADD A, #0BHMOV 64H,A ;转换结果个位暂存2AH单元MOV 63H,R2 ;十位存2BH单元MOV 62H,R1 ;百位存2CH单元RET2.LED转换子程序DISPLAYLED :MOV R0,#BUF ;r0指向显示缓冲首地址MOV R1,#5 ;要循环2次，有2个LEDMOV R2,#00100000B ;从第一位开始LOOP: MOV DPTR,#OUTBITMOV A,#0MOVX @DPTR,A ;关所有的位的显示MOV A,@R0MOV DPTR,#LEDMAP ;查表MOVC A,@A+DPTRMOV DPTR,#OUTSETMOVX @DPTR,A ;输出r0指向的单元的数MOV DPTR,#OUTBITMOV A,R2MOVX @DPTR,A ;开显示,将这个数显示出来（r2决定在哪一位显示）MOV R6,#01 ;延时CALL DELAY ;延时MOV A,R2RR AMOV R2,A ;准备显示下一位数INC R0 ;r0指向下个单元DJNZ R1,LOOP ;循环六次MOV DPTR,#OUTBITMOV A,#0MOVX @DPTR,A ;关所有的位的显示RET3．按键子程序ANJIAN:CALL TESTKEY ;检测键盘是否有按键按下JZ ANJIANMOV R6,#10 ;延时去抖动CALL DELAYCALL TESTKEY ;再次检测键盘是否有按键按下JZ ANJIANMOVX @DPTR,AMOV R1,#00100000BMOV R2,#6KLOOP: MOV DPTR,#OUTBIT ;扫描，得到按键的行和列MOV A,R1CPL A ;（取反）用零去扫描各列MOVX @DPTR,ACPL ARR A ;下一列MOV R1,A ;R1暂存列值MOV DPTR,#INMOVX A,@DPTR ;读行状态CPL AANL A,#0FHJNZ GOON1DJNZ R2,KLOOP ;下一列扫描（一轮6次）MOV R2,#06HSJMP KLOOP ;下一轮扫描GOON1: ;按照行列计算键值MOV R1,A ;行号放在R1内MOV A,R2 ;R2中放的是列号DEC A ;RL A ;RL A ;MOV R2,A ;R2=(列号-1)*4MOV A,R1MOV R1,#4LOOPC: RRC AJC EXITINC R2DJNZ R1,LOOPC ;行值(0100)右移，并统计移的位数，移的位数就是行值EXIT: ;查表得到键值MOV A,R2MOV DPTR,#KEYTABLEMOVC A,@A+DPTRMOV R2,AWAITRELEASE:MOV DPTR,#OUTBIT ;等待按键释放，将键值存在A寄存器中CLR AMOVX @DPTR,AMOV R6,#10 ;CALL DELAY ;延时CALL TESTKEY ;测试按键是否放开JNZ WAITRELEASE ;是的MOV A,R2RET调试（1）调试的过程A．在实验系统中输入程序，并对其进行编译修正，直到没有错误。

目录1 绪论 (2)2 温度控制系统简介 (3)2.1系统组成 (3)2.2系统方块图 (3)2.3温度控制系统原理图 (3)3 硬件电路的设计 (4)3.1 80C51单片机及其最小系统 (4)3.2 温度检测与信号放大电路 (5)3.3 A/D转换模块 (7)3.4 键盘电路 (9)3.5 数码管显示电路 (10)3.6 压缩机控制驱动电路 (10)3.7系统总电路原理图 (11)4 软件设计 (12)4.1系统流程图设计 (12)4.2 A/D转换子程序流程图 (13)4.3 LED显示流程图 (14)4.5 数字控制算法流程图 (14)总结与体会 (16)参考文献 (17)1 绪论空调即空气调节（air conditioning），是指用人工手段，对建筑/构筑物内环境空气的温度、湿度、洁净度、速度等参数进行调节和控制的过程。

一般包括冷源/热源设备，冷热介质输配系统，末端装置等几大部分和其他辅助设备。

主要包括水泵、风机和管路系统。

末端装置则负责利用输配来的冷热量，具体处理空气，使目标环境的空气参数达到要求。

液体汽化制冷是利用液体汽化时的吸热、冷凝时的放热效应来实现制冷的。

液体汽化形成蒸汽。

当液体（制冷工质）处在密闭的容器中时，此容器中除了液体及液体本身所产生的蒸汽外，不存在其他任何气体，液体和蒸汽将在某一压力下达到平衡，此时的汽体称为饱和蒸汽，压力称为饱和压力，温度称为饱和温度。

平衡时液体不再汽化，这时如果将一部分蒸汽从容器中抽走，液体必然要继续汽化产生一部分蒸汽来维持这一平衡。

液体汽化时要吸收热量，此热量称为汽化潜热。

汽化潜热来自被冷却对象，使被冷却对象变冷。

为了使这一过程连续进行，就必须从容器中不断地抽走蒸汽，并使其凝结成液体后再回到容器中去。

从容器中抽出的蒸汽如直接冷凝成蒸汽，则所需冷却介质的温度比液体的蒸发温度还要低，我们希望蒸汽的冷凝是在常温下进行，因此需要将蒸汽的压力提高到常温下的饱和压力。
