第25卷第3期水利电力机械Vol.25 No.3 2003年6月W ATER C ONSERVANCY &E LECTRIC POWER M ACHI NERYJun.2003 ・水利机械・我国沥青混凝土心墙摊铺机开发及工程应用The exploitation and application of the core paver for asphalt concrete in China余梁蜀1,吴利言1,郝巨涛2Y U Liang 2shu 1,WU Li 2yan 1,HAO Ju 2tao 2(1.西安理工大学水电学院,陕西西安 710048 2.中国水科院结构所,北京 100038)(1.X i ’an University of T echnology ,X i ’an 710048,China ; 2.China Institute of Water Res ources and HydropowerResearch ,Beijing 100038,China )摘 要:沥青混凝土心墙摊铺机是沥青混凝土心墙施工的关键设备。
我国对沥青混凝土心墙摊铺机的研制做了大量的工作,其中联合式心墙摊铺机已完成设计,牵引式心墙摊铺机已成功用于洞塘和坎尔其水库沥青混凝土心墙的施工,检测结果表明,其施工质量良好。
该机的成功应用为联合式心墙摊铺机的制造奠定了基础。
关键词:沥青混凝土心墙摊铺机;开发;应用中图分类号:U415.521 文献标识码:A 文章编号:1006-6446(2003)03-0014-05Abstract :The core paver is the key equipment for the construction of asphlat concrete core.Extensive research to the paver has been made in China ,and the designing procedure of the combined core paver has been finished.The traction core paver has been used success fully in the core construction w orks of D ongtang Project and K anerqi Project.A fter inspection ,the paving quality is quite satis factory ,laying a s olid foundation for the manu facturing of the united core paver.K ey w ord :the paver of asphalt concrete core ;development ;application收稿日期:2002-12-09作者简介:余梁蜀(1964-),女,重庆梁平人,西安理工大学水电学院副教授,从事工程机械设备的教学及研究工作。
路面工程施工配备机械随着我国基础设施建设的快速发展，公路、城市道路、机场跑道等路面工程的需求日益增长。
为了提高施工效率和质量，各种路面工程施工配备的机械设备在施工现场发挥着重要作用。
本文将介绍一些常见路面工程施工配备的机械设备及其作用。
一、沥青混凝土摊铺机沥青混凝土摊铺机是路面工程施工中必不可少的设备之一。
它主要用于沥青混凝土路面的铺设，能够实现对沥青混凝土的搅拌、运输、摊铺和压实等工作。
沥青混凝土摊铺机具有高精度、高效率和良好的行驶性能，能够保证路面的平整度和质量。
二、挖掘机挖掘机在路面工程施工中发挥着重要作用，主要用于土石方挖掘、装载和运输。
根据行走方式的不同，挖掘机可分为履带式和轮胎式。
挖掘机具有强大的挖掘力和灵活的操作性能，能够提高施工效率，降低人工劳动强度。
三、装载机装载机主要用于铲运和装载土石、砂石料等物料。
装载机具有较大的装载能力和较高的行驶速度，能够快速完成物料的装卸和运输工作，提高施工效率。
四、平地机平地机主要用于路基土石方工程的平整、压实和排水等工作。
平地机具有强大的平整和压实力量，能够保证路基的稳定性和坚实度。
五、压路机压路机是路面工程施工中重要的压实设备，主要用于对路面基层和面层进行压实，以达到要求的压实度。
压路机有自行式和拖挂式两种，根据滚筒的类型可分为钢轮压路机、胶轮压路机和冲击压路机等。
六、混凝土搅拌站和输送设备混凝土搅拌站主要用于混凝土的拌合、储存和输送。
混凝土输送设备包括混凝土搅拌运输车、混凝土输送泵等，它们能够确保混凝土的均匀性和稳定性，提高路面工程施工的质量。
七、摊铺整平设备摊铺整平设备主要用于路面的整平工作，如道路整面机、路面铣刨机等。
这些设备能够对路面进行精细的整平和铣刨，保证路面的平整度和光滑度。
八、测量和监控设备在路面工程施工过程中，测量和监控设备至关重要。
如全站仪、水准仪、无人机测量等设备，能够对工程进度、质量和安全进行实时监控，确保工程按计划顺利进行。

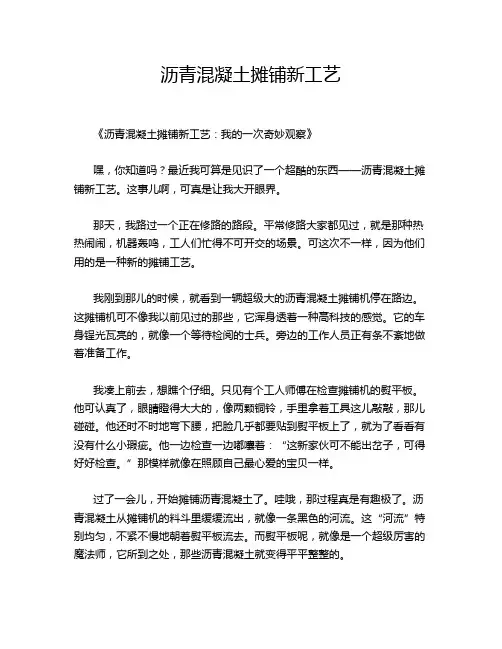

沥青混凝土摊铺新工艺《沥青混凝土摊铺新工艺：我的一次奇妙观察》嘿，你知道吗？最近我可算是见识了一个超酷的东西——沥青混凝土摊铺新工艺。
这事儿啊，可真是让我大开眼界。
那天，我路过一个正在修路的路段。
平常修路大家都见过，就是那种热热闹闹，机器轰鸣，工人们忙得不可开交的场景。
可这次不一样，因为他们用的是一种新的摊铺工艺。
我刚到那儿的时候，就看到一辆超级大的沥青混凝土摊铺机停在路边。
这摊铺机可不像我以前见过的那些，它浑身透着一种高科技的感觉。
它的车身锃光瓦亮的，就像一个等待检阅的士兵。
旁边的工作人员正有条不紊地做着准备工作。
我凑上前去，想瞧个仔细。
只见有个工人师傅在检查摊铺机的熨平板。
他可认真了，眼睛瞪得大大的，像两颗铜铃，手里拿着工具这儿敲敲，那儿碰碰。
他还时不时地弯下腰，把脸几乎都要贴到熨平板上了，就为了看看有没有什么小瑕疵。
他一边检查一边嘟囔着：“这新家伙可不能出岔子，可得好好检查。
”那模样就像在照顾自己最心爱的宝贝一样。
过了一会儿，开始摊铺沥青混凝土了。
哇哦，那过程真是有趣极了。
沥青混凝土从摊铺机的料斗里缓缓流出，就像一条黑色的河流。
这“河流”特别均匀，不紧不慢地朝着熨平板流去。
而熨平板呢，就像是一个超级厉害的魔法师，它所到之处，那些沥青混凝土就变得平平整整的。
我看到摊铺机缓缓向前移动，它的速度控制得特别精准。
旁边还有个工人拿着测量工具，不停地测量着摊铺的厚度。
他一边量一边大声喊着数据：“这里五厘米，很标准！”那声音中气十足，在机器的轰鸣声中都能听得清清楚楚。
最让我觉得新奇的是，这个新工艺在防止沥青混凝土离析方面做得特别棒。
以前啊，我看到的摊铺，有时候会出现沥青和石子分布不均匀的情况，就像炒菜没炒好，盐巴有的地方多有的地方少。
但是这次，那沥青混凝土就像是经过精心调配的完美蛋糕，每一处的成分都均匀得很。
在摊铺机后面，还有几个工人拿着工具在对摊铺好的路面进行最后的修整。
他们就像一群艺术家，拿着小铲子这儿补补，那儿平平。

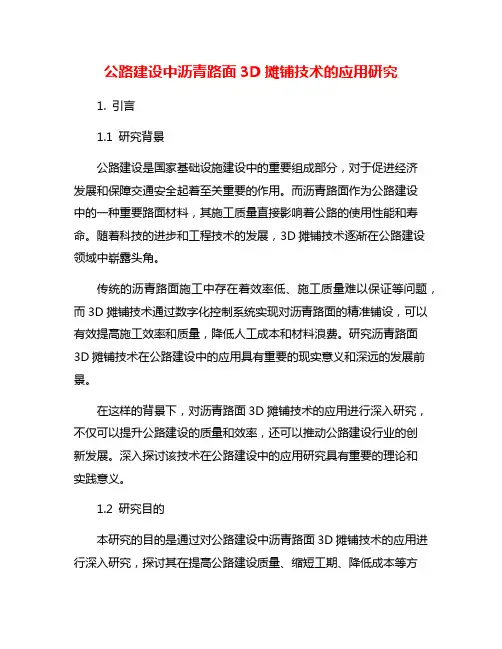

公路建设中沥青路面3D摊铺技术的应用研究1. 引言1.1 研究背景公路建设是国家基础设施建设中的重要组成部分，对于促进经济发展和保障交通安全起着至关重要的作用。
而沥青路面作为公路建设中的一种重要路面材料，其施工质量直接影响着公路的使用性能和寿命。
随着科技的进步和工程技术的发展，3D摊铺技术逐渐在公路建设领域中崭露头角。
传统的沥青路面施工中存在着效率低、施工质量难以保证等问题，而3D摊铺技术通过数字化控制系统实现对沥青路面的精准铺设，可以有效提高施工效率和质量，降低人工成本和材料浪费。
研究沥青路面3D摊铺技术在公路建设中的应用具有重要的现实意义和深远的发展前景。
在这样的背景下，对沥青路面3D摊铺技术的应用进行深入研究，不仅可以提升公路建设的质量和效率，还可以推动公路建设行业的创新发展。
深入探讨该技术在公路建设中的应用研究具有重要的理论和实践意义。
1.2 研究目的本研究的目的是通过对公路建设中沥青路面3D摊铺技术的应用进行深入研究，探讨其在提高公路建设质量、缩短工期、降低成本等方面的作用和效果，为公路建设领域的技术进步和发展提供参考和借鉴。
通过对现有技术原理和应用案例的分析，总结3D摊铺技术的优势和不足，并展望未来的发展趋势，为公路建设领域的技术创新和提升提供理论支持和实践指导。
本研究旨在进一步推动我国公路建设技术的升级和现代化，提高公路建设的科学性、效率和可持续性，促进交通运输行业的健康发展和社会经济的持续增长。
1.3 研究意义公路建设是国家基础设施建设的重要组成部分，对于促进经济发展、改善交通运输条件、提升人民生活水平具有重要意义。
而沥青路面作为公路建设的常见材料，其质量直接影响着公路的使用寿命和运行效率。
在传统的沥青路面摊铺中，存在着施工质量难以保证、耗时耗力等问题。
引入3D摊铺技术，将是公路建设领域的一大创新。
本研究致力于探讨沥青路面3D摊铺技术在公路建设中的应用研究，其意义主要体现在以下几个方面：3D摊铺技术能够提高施工精度和效率，有效降低施工成本。

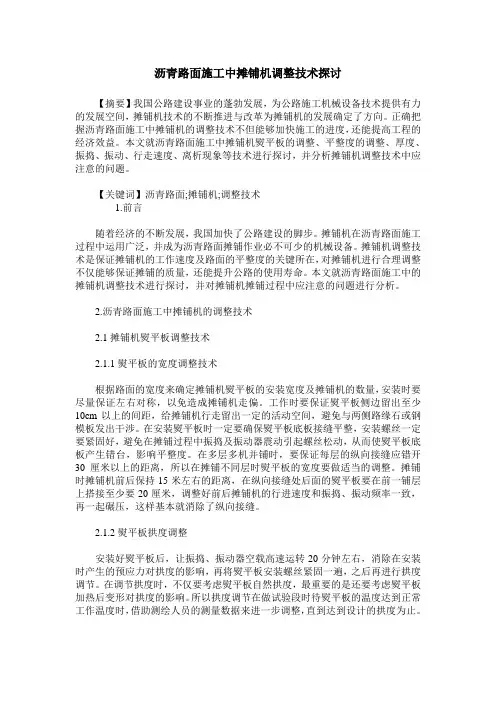

沥青路面施工中摊铺机调整技术探讨【摘要】我国公路建设事业的蓬勃发展，为公路施工机械设备技术提供有力的发展空间，摊铺机技术的不断推进与改革为摊铺机的发展确定了方向。
正确把握沥青路面施工中摊铺机的调整技术不但能够加快施工的进度，还能提高工程的经济效益。
本文就沥青路面施工中摊铺机熨平板的调整、平整度的调整、厚度、振捣、振动、行走速度、离析现象等技术进行探讨，并分析摊铺机调整技术中应注意的问题。
【关键词】沥青路面;摊铺机;调整技术1.前言随着经济的不断发展，我国加快了公路建设的脚步。
摊铺机在沥青路面施工过程中运用广泛，并成为沥青路面摊铺作业必不可少的机械设备。
摊铺机调整技术是保证摊铺机的工作速度及路面的平整度的关键所在，对摊铺机进行合理调整不仅能够保证摊铺的质量，还能提升公路的使用寿命。
本文就沥青路面施工中的摊铺机调整技术进行探讨，并对摊铺机摊铺过程中应注意的问题进行分析。
2.沥青路面施工中摊铺机的调整技术2.1摊铺机熨平板调整技术2.1.1熨平板的宽度调整技术根据路面的宽度来确定摊铺机熨平板的安装宽度及摊铺机的数量，安装时要尽量保证左右对称，以免造成摊铺机走偏。
工作时要保证熨平板侧边留出至少10cm以上的间距，给摊铺机行走留出一定的活动空间，避免与两侧路缘石或钢模板发出干涉。
在安装熨平板时一定要确保熨平板底板接缝平整，安装螺丝一定要紧固好，避免在摊铺过程中振捣及振动器震动引起螺丝松动，从而使熨平板底板产生错台，影响平整度。
在多层多机并铺时，要保证每层的纵向接缝应错开30厘米以上的距离，所以在摊铺不同层时熨平板的宽度要做适当的调整。
摊铺时摊铺机前后保持15米左右的距离，在纵向接缝处后面的熨平板要在前一铺层上搭接至少要20厘米，调整好前后摊铺机的行进速度和振捣、振动频率一致，再一起碾压，这样基本就消除了纵向接缝。
2.1.2熨平板拱度调整安装好熨平板后，让振捣、振动器空载高速运转20分钟左右，消除在安装时产生的预应力对拱度的影响，再将熨平板安装螺丝紧固一遍，之后再进行拱度调节。
沥青混凝土的新工艺、新技术、新材料沥青混凝土是一种常用于道路、停车场、机场跑道等工程中的建筑材料，其具有耐久性强、施工方便、使用寿命长等优点。
随着科技的发展，沥青混凝土的新工艺、新技术和新材料不断涌现，为其性能改进和工程应用提供了更多可能。
一、新工艺：1. 热再生技术：利用专用设备将旧沥青路面回收再利用，经过加热、破碎和筛分等过程，使其成为可再生的沥青混凝土料，降低了资源消耗和环境污染。
2. 冷拌技术：采用低温下进行施工，减少了能源消耗和沥青混凝土材料的质量损失，同时还能有效提高施工效率。
3. 高效施工技术：引入智能化设备，如自动化搅拌站、自动化摊铺机等，提高了施工效率和工程质量，减少了人力成本。
二、新技术：1. 空心纤维技术：将纤维材料添加到沥青混凝土中，使其形成空心纤维结构，提高了抗裂能力和抗疲劳性能，延长了道路的使用寿命。
2. 超声波检测技术：通过超声波检测仪器对沥青混凝土的密实度和质量进行在线监测，及时发现问题并采取措施，提高了施工质量和工程可靠性。
3. 纳米技术：利用纳米材料改善沥青混凝土的性能，如添加纳米氧化铝可以提高路面的耐久性和抗老化能力，添加纳米粉末可以改善路面的抗滑性能。
三、新材料：1. 聚合物改性剂：将聚合物改性剂添加到沥青混凝土中，可以提高其柔性和抗裂性能，使其更适应高温和低温环境的变化。
2. 矿物粉料：将石粉、粉煤灰等矿物粉料添加到沥青混凝土中，可以填充沥青中的空隙，提高路面的密实度和抗水性能，减少路面沉降和龟裂。
3. 橡胶粉料：将废旧轮胎经过处理后制成的橡胶粉料添加到沥青混凝土中，可以提高路面的弹性和耐久性，减少路面噪音和车辆对路面的冲击。
新工艺、新技术和新材料的应用使得沥青混凝土在性能和工程应用方面得到了进一步提升。
然而，我们也要认识到新技术和新材料的应用需要经过科学的评估和实践验证，以确保其可靠性和经济性。
同时，相关部门和企业应加强对新工艺和新材料的研发投入，推动沥青混凝土技术的不断创新和发展，为道路交通和城市建设提供更加可靠和可持续的解决方案。
福格勒沥青混凝土摊铺机的应用福格勒（ＶＯＧＥＬＥ）沥青砼摊铺机是一种履带式大型摊铺机，我局应用该设备在日东高速公路和017省道的路面摊铺中成功地解决了施工中易出现的松散、裂缝、推挤、泛油、啃边和离析等现象，克服了变坡点的纵坡和高程不好控制等问题，很好地控制了路面的平顺和平整度，使各项检测指标都达到了规范和设计要求，取得了良好的社会经济效益。
1摊铺前的准备工作1.1工作装置的安装、调整和检查1)按路面宽度要求组装摊铺机的熨平板，安装要平直，如果现有熨平板的宽度同路基宽度不相符时，可以采取超宽部分熨平板加挡板。
2)按路面拱度要求调整熨平板的拱度，调整时要考虑熨平板在摊铺过程中的变形量，试验段摊铺时要对摊铺完成的路面进行拱度测量，如有偏差则重新调整熨平板的拱度。
3)根据摊铺厚度的要求调整螺旋输送器及前侧挡板的位置。
螺旋输送器的离地高度直接影响摊铺机的工作负荷及摊铺速度，离地距离太高，摊铺机的阻力大；离地距离太低，摊铺不能连续进行，对离地距离的调整要视摊铺厚度而定。
一般情况下，螺旋输送器离地距离为摊铺厚度加5cm。
4)全面检查摊铺机的液压系统、电气系统、振动装置和夯板，使摊铺机各机构状况良好。
1.2摊铺现场的准备工作1)施工放样包括标高测定和平面控制两项内容。
标高测定的目的是确定下承层表面高程与原设计高程差的准确值，以便在挂线时纠正或保证施工层厚度。
一般根据设计标高值选用 2～2.5mm的钢丝线，每10m测一点,每段以200m为宜，张力为800～1000N，挠度不大于2mm，保证钢丝基准面平顺稳定。
2)摊铺面的清洁摊铺前要彻底清洁待铺路面，保证摊铺层同原路面有良好的结合强度。
1.3摊铺机主要参数的确定1)摊铺厚度摊铺厚度为设计厚度乘以松铺系数，松铺系数根据试验段碾压以后确定。
沥青砼混合料松铺系数为1.15～1.30，沥青碎石为1.15～1.35。
2)摊铺速度摊铺机的行驶速度应与拌和站的生产能力、运输车辆的运输能力相匹配，并据摊铺的宽度和厚度而定。
沥青混凝土摊铺机的发展赵国普(上海远通路桥工程机械有限公司,上海 200120) 中图分类号:U4151521 文献标识码:A 文章编号:10002033X(2000)06200032031 国外沥青混凝土摊铺机国外有很多摊铺机生产公司,种类繁多,功能齐全。
很多公司从早期单一产品发展到今天,已有成套的生产技术,满足各种道路的建设。
依据自动调平系统在摊铺机中的应用性能以及液压技术对机械传动的取代,我们可以从三个历史阶段了解摊铺机的发展。
111 20世纪30～50年代摊铺机这类是第一种型号的沥青混合料摊铺机,美国BLAW2 KNO X、BA RB ER2GR EEN E是这个时期生产摊铺机的代表,前者在20世纪30年代初期生产了轨道式摊铺机,靠轨道作为基准来保证路面的平整度;后者在1937年推出了拖式摊铺机,它由拖拉装置和浮动熨平装置组成,结构简单,尺寸较小。
该拖式摊铺机供料装置功能简单,不能根据需料量实现控制进料量的大小;在找平性能方面,仅采用了浮动熨平板的自动找平特性,其找平效果较差。
112 20世纪50～70年代摊铺机20世纪50～70年代,随着液压技术的成熟以及自动控制理论的发展,摊铺机在功能上有了较大的进步,除了摊铺宽度和厚度有所增加外,在找平装置、供料系统等方面与前类相比有着本质的改善。
11211 熨平机构(1)手动调平系统 20世纪50年代末期,美国KAN S A S 州高速公路委员会的一名工程师发明了第一套自动找平装置。
它结构简单,靠手动操作完成纵坡和横坡的调节。
纵坡是靠基准线和一个指示器来标志;横坡是靠安装在横梁上的较重传感器和一个指示器来指明。
纵坡调节工作原理:基准线挂在摊铺机一侧,指示器装在牵引梁枢铰点附近并作为参考点搭在基准线上。
当摊铺机行走在高低不平的基层上时,指示器随着上下移动,此时,操作人员通过旋转手动厚度调节螺钉即可保证摊铺出较平整的面层。
横坡调节工作原理:一个横梁跨装在摊铺机两侧,并连接在两侧参考点上。
带有指示尺的传感器被装在横梁的中间,指示点可沿相应的指示器移动。
当拱形确定之后,相应的指示点就被初定在某一参考点位置处。
当指示点随着路面形状上下移动时,此时另一边的操作人员通过调节手调螺杆来阻止指示点的移动,从而保证摊铺出合乎设计要求的路面。
(2)自动调平系统 上述厚度调节机构其工作性能有些不足,如路面平整度分辨率较低,对操作人员的素质要求较高,且劳动强度较大等。
在此工作原理的基础上,通过应用闭环自动控制系统,很多摊铺机生产厂家于20世纪70年代初期已开发出自动熨平板控制装置。
它是靠移动牵引梁铰点来改变熨平板的倾斜位置的。
由于这段时期摊铺机的工作宽度较小,所以都采用纵坡和横坡控制器来进行找平作业。
早期是半自动调平系统,该系统横坡采用自动调节,纵坡采用原来的手调装置来控制;后期手动横坡调节机构也被自动装置取代,出现了全自动熨平控制系统,该系统工作特性相对较完善,且找平效果好。
工作原理:该自动熨平板控制系统由传感器、控制箱、操作面板、执行机构(液压马达或液压缸)等部件组成。
在摊铺之前,首先设定所需要的摊铺厚度,工作时,控制面板、纵坡和横坡传感器产生电脉冲信号并传给控制箱,控制箱发出电信号使马达或油缸作出相应的动作来改变熨平板的倾斜位置,这样即达到了自动补偿道路基层的不平整度。
传感器:这段时期自动调平系统所采用的调节方式分两个阶段:初期多数摊铺机采用开关控制方式,其传感器多为液压随动器(即转阀),以开、关和死区三种工作方式响应基层不平整度信号;中后期,随着电子传感技术的发展和广泛应用,逐渐出现了电位器式、应变片式、霍耳元件等类型的传感器,同时配合相应的脉冲调节方式实现了比例一脉冲控制方式。
如VO¨GEL E的脉频调制式,AB G的脉宽调制方式,提高了调平精度。
基准选择:自动调平传感器的工作基础是建立一个参考基准。
在这段时期所采用的基准有两种形式:挂线式和滑靴式。
如BA RB ER2GR EEN E多采用挂线方式,而BLAW2KNO X和I OW A常选用滑靴式。
挂线式找平效果较好,但容易受外界影响(如本身挠度及重力影响等),多在摊铺基层时使用;滑靴找平基准多用在基层平整度较好的上面层的摊铺。
(3)熨平板 第一阶段摊铺机熨平板是一种固定式结构,这类摊铺机的摊铺宽度无法自行改变。
为摆脱这种局限性,这段时期出现了可伸缩式熨平板,并且采用了两块基础板以便拱度调节。
其伸缩有两种实现方式:机械连接伸缩式和液压驱动伸缩式。
其中VO¨GEL E是采用后者的代表,在作用过程中可自行伸缩来改变摊铺宽度。
机械连接式以BLAW2KNO X、AB G 为代表,而且又经历了螺栓和螺母连接方式(初期)和楔形锁快速连接方式(后期且直到现在)。
11212 供料系统即使采用良好的自动调平装置,在找平效果上仍存在一定的平整度误差。
其中供料装置性能的好坏是影响摊铺机质量的又一个因素。
如果摊铺过程中能保证较均匀的供料速度,将有利于发挥自动找平装置的找平性能。
20世纪60年代以前,液压技术在摊铺机上的应用较少。
其供料和牵引驱动系统都采用机械传动方式,并且牵引驱动系统—3—第17卷(总第89期) 筑路机械与施工机械化 200016与输料系统是一个整体,这样大大地限制了供料的灵活性,即不能解决大量供料与牵引速度之间的正确匹配问题。
而且早期刮板输送器和螺旋摊铺器不能相互独立运动,无法满足两侧分别供料功能,严重影响着摊铺机的性能。
随着20世纪60年代初液压技术在工业领域的广泛推广,BLAW 2KNO X 公司生产了PF 180型摊铺机,它第一次将牵引驱动系统与输料驱动系统分离。
随后该公司又推出了PF 180H 型摊铺机,真正采用了液压驱动和液压供料系统。
液压供料系统的出现使得刮板输料器和螺旋摊铺器在驱动环节上相互独立。
这样就保证了平稳驱动、供料稳定等良好的摊铺性能。
20世纪60年代以前的摊铺机仅依靠操作料斗后方的供料闸门开启大小来改变供料速度。
随着改变输送器和螺旋摊铺器的独立驱动,借助于传感器两者分别实现了闭环自动控制供料功能。
前者多采用开关式控制;后者则利用精度较高的比例控制方式,这种优越的供料系统出现在20世纪70年代。
11213 驱动系统和行走装置(1)驱动系统20世纪60年代前,摊铺机采用机械传动系统,从发动机到驱动链轮之间都是机械机构进行传动,驱动不够平稳,并且零件磨损较严重。
20世纪60年代以后,液压传动技术在摊铺机中得到了推广,液压驱动逐渐取代机械驱动方式,使得机器在施工中更加平稳,改善了摊铺质量。
(2)行走装置摊铺机在发展的历史过程中,行走装置进行了多次革新。
第一类摊铺机采用了拖式装置进行行走;20世纪30～50年代的第二代摊铺机骑在两条钢轨上前进;20世纪50年代初期BLAW 2KNO X 公司生产了PF 90型四轮驱动的自行式轮胎摊铺机;20世纪60年代,多数公司又生产了履带式摊铺机,以解决在较复杂基层上铺铺机的行走问题。
113 20世纪70年代～至今的摊铺机近年来,随着电子技术、计算机控制技术等的发展,摊铺机性能上得到了进一步的完善,具体涉及到自动调平系统、供料系统、行走驱动系统等内容的改进。
(1)自动调平系统找平基准:在原有挂线、拖靴找平基准的基础上,20世纪70年代中期出现了找平效果更好的平均梁找平基准,目前它们完全可以满足各种铺路情况。
找平传感器:20世纪90年代的自动找平装置中,非接触式超声波传感器得到了应用,增加了抗干扰能力,找平效果更趋良好,如CEDA RA P I D S 公司较早地采用了超声波传感器。
激光传感器出现在20世纪70年代,由于其本身的复杂性以及受外界影响较大,没有得到发展。
20世纪90年代,美国一些公司正致力于激光传感器的研究,有望成为将来使用的重点。
控制器:20世纪70年代,脉冲调制式的比例脉冲控制方式取代了前期的开关控制方式,在控制精度上得到很大的改善,但较机液、电液伺服控制方式来看,仍存在不足。
20世纪90年代,随着计算机控制技术和液压技术的发展,出现了数字控制器自动调平装置,它是计算机与高速响应阀相结合的产物,如BLAW 2KNO X 公司最近生产的“BLAW 2KNO X ”自动调平系统,此系统采用微处理器来自动控制纵坡和横坡,同时提供了一个自身故障诊断系统。
(2)供料系统刮板输送器和螺旋摊铺器于20世纪70年代实现自动控制的初期,由于传感技术的制约,所采用的传感器为料拍转角式料位传感器,它直接与高温粘性的沥青混合料接触,其寿命和精度较差。
近期,多数公司采用了超声波传感器解决了上类传感器的性能不足问题,使供料量更加稳定。
其中BLAW 2KNO X 是采用这类传感器进行供料控制的先驱。
近期的螺旋摊铺器通过液压系统操纵实现了自动升降,调节方便、可靠。
(3)行走驱动系统轮胎式摊铺机和履带式摊铺机由于各自独立的特点,目前都有应用,但大型摊铺机多为履带式结构。
德国与美国相比,液压技术发展较慢,摊铺机中引用液压驱动方式较晚。
20世纪80年代AB G 公司生产的T ITAN 411型摊铺机其行走驱动装置采用的是液压机械联合方式,它实现转向需借助于左右侧的离合器和制动器,转向轨迹呈锯齿形,弯道摊铺质量较差。
20世纪90年代该公司推出了T ITAN 422、423型全液压独立行走驱动系统,借助于速度传感器、转向传感器和单片机控制器等环节组成的闭式系统实现了较圆滑的转向性能,同时也确保了直道摊铺时的直线行驶。
(4)熨平装置熨平板:目前采用液压伸缩式熨平装置的摊铺机型较多,而且其发展趋势是伸缩范围增大并可以方便地实现无级变化摊铺宽度。
BLAW 2KNO X 公司近年来研制出一种装置确保了螺旋摊铺器随熨平板一起伸缩。
本结构虽复杂,但使用起来更加方便。
振捣—熨平装置:目前国外摊铺机其振捣—熨平装置可以分为两类:高密实度型和标准型,前者多被德国生产厂家所使用;而美国生产的摊铺机多采用标准型振捣—熨平装置,这种思想与美国成套的筑路机械相适应,便于高效地铺筑路面。
2 国内沥青混凝土摊铺机我国的摊铺机工业起步较晚,20世纪60年代才有了自己的生产厂家。
这些制造厂是在引进国外技术的基础上生产,很大程度上受到国外技术发展的制约。
在此我们分别以引进瑞典DANA PA C 技术和德国AB G 技术的西安筑路机械厂和陕西建设机械厂为例来展述国内摊铺机的发展情况。
211 L T 型摊铺机(1)L T 6型摊铺机20世纪70年代末期西安筑路机械厂推出了L T 6型轮胎式摊铺机,是国内较早自行研制开发的产品。
调平装置:本机采用手动和自动两套调平装置。
前者是通过摊铺机后面左右两套手动厚度调节手把实现的,它类似于国外20世纪50年代摊铺机的调平方法。
