电子技术基础与技能题库(三)

电工电子技术基础与技能习题（附答案）一、判断题（共100题，每题1分，共100分）1.电感L越大，感抗也越大。

A、正确B、错误正确答案：B2.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。

A、正确B、错误正确答案：B3.一个实际的电压源，不论它是否接负载，电压源端电压恒等于该电源电动势。

A、正确B、错误正确答案：B4.发光二极管和光敏电阻是利用半导体的光敏特性制成的。

A、正确B、错误正确答案：A5.三相不对称负载星形联结，电路中总的视在功率为各相视在功率之和。

、A、正确B、错误正确答案：B6.交流电路中，容抗体现了电容对交流电流的阻碍作用。

A、正确B、错误正确答案：A7.任一瞬时从电路中某点出发，沿回路绕行一周回到出发点，电位不会发生变化。

A、正确B、错误正确答案：A8.三相四线制供电系统一相负载断开，其他相电压不变。

A、正确B、错误正确答案：A9.所谓触头的常开和常闭是指电磁系统通电动作后的触点状态。

A、正确B、错误正确答案：B10.差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。

A、正确B、错误正确答案：B11.最大值相等，频率相同，相位互差120度的三个正弦电动势，称为三相对称电动势。

A、正确B、错误正确答案：A12.异步电动机按电源相数可分为单相异步电动机和三相异步电动机两类。

A、正确B、错误正确答案：A13.三相四线制系统的中线电流通常不为零，为了防止中线电流过大，中线上应装熔断器。

A、正确B、错误正确答案：B14.就安全用电的内涵而言，它既是科学知识，又是专业技术，还是一种制度。

A、正确B、错误正确答案：A15.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。

A、正确B、错误正确答案：B16.端电压超前电流的交流电路一定是纯感性电路。

A、正确B、错误正确答案：B17.通常照明电路中灯开得越多，总的负载电阻就越大。

A、正确B、错误正确答案：B18.十进制数25用8421BCD码表示时，高位的bcd码是0010，低位的是0101。

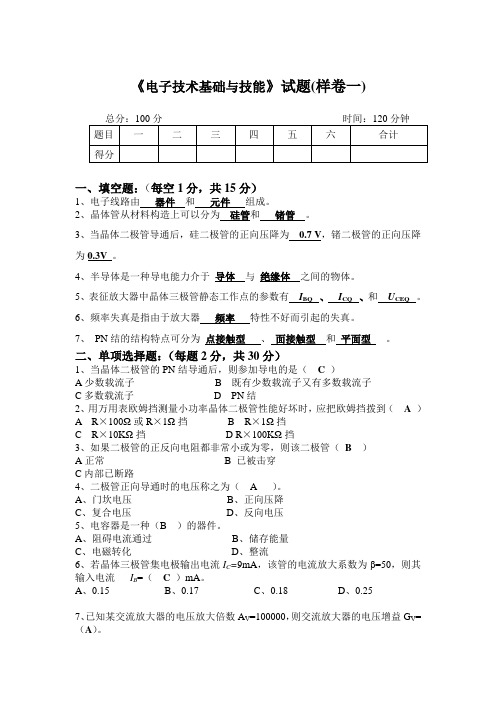

《电子技术基础与技能》试题(样卷一)一、填空题：（每空1分，共15分）1、电子线路由器件和元件组成。

2、晶体管从材料构造上可以分为硅管和锗管。

3、当晶体二极管导通后，硅二极管的正向压降为0.7 V，锗二极管的正向压降为0.3V。

4、半导体是一种导电能力介于导体与绝缘体之间的物体。

5、表征放大器中晶体三极管静态工作点的参数有I BQ 、I CQ 、和U CEQ 。

6、频率失真是指由于放大器频率特性不好而引起的失真。

7、PN结的结构特点可分为点接触型、面接触型和平面型。

二、单项选择题：（每题2分，共30分）1、当晶体二极管的PN结导通后，则参加导电的是（ C ）A少数载流子 B 既有少数载流子又有多数载流子C多数载流子 D PN结2、用万用表欧姆挡测量小功率晶体二极管性能好坏时，应把欧姆挡拨到（A）A R×100Ω或R×1Ω挡B R×1Ω挡C R×10KΩ挡D R×100KΩ挡3、如果二极管的正反向电阻都非常小或为零，则该二极管（B ）A正常 B 已被击穿C内部已断路4、二极管正向导通时的电压称之为（ A ）。

A、门坎电压B、正向压降C、复合电压D、反向电压5、电容器是一种（B）的器件。

A、阻碍电流通过B、储存能量C、电磁转化D、整流6、若晶体三极管集电极输出电流I C=9mA，该管的电流放大系数为β=50，则其输入电流I B=（ C ）mA。

A、0.15B、0.17C、0.18D、0.257、已知某交流放大器的电压放大倍数A V=100000，则交流放大器的电压增益G V=（A）。

A、100 dBB、5000 dBC、60 dBD、30 dB8、放大器的通频带指的是（C）。

A、频率响应曲线B、下限频率以上的频率范围C、放大器上限频率和下限频率之间的频率范围D、上限频率以下的频率范围9、桥式整流电路采用了（ C ）只二极管。

A 1B 2C 4D 310、引起直流放大器零点漂移的因素很多，其中最难控制的是（ A ）。

《电子技术基础与技能》（主编：张金华）各章复习与考工模拟题答案第1章 二极管及其应用一、判断题 1．√ 2．× 3．× 4．× 5．√ 6．√二、选择题 1．B 2．D 3．C 4．C 5．A三、综合题1．U AB =0 U AB =6V 2．3．亮 亮 4．（1）桥式整流 电容滤波 （2（3）U L =0.9U 2 （4）U L =1.2U 2L第2章 三极管及放大电路基础 一、判断题 1．√ 2．× 3．×二、选择题 1．C 2．A 3．C三、填空题1．正偏电压 反偏电压 2．各电极电流 极间电压 3．高 低 略小于1 4．20dB 四、综合题 1．2．3．（a ）饱和失真 一般调节偏置电阻R b ，使其阻值减小。

（b ）截止失真 一般调节偏置电阻R b ，使其阻值增大。

（c ）饱和与截止失真 减小输入信号的幅度或更换三极管。

第三章 常用放大器 一、判断题 1．√ 2．× 3．× 4．× 5．×二、选择题 1．C 2．A1.01mA β=100 5mA β=50 u 0u iu 0 u i R 1 R 3 R 4VT 1 VT 2+ +- -3．B4．C5．D6．B三、综合题1．u0=8(u I2-u I1)2．t2．×3．×4．5．×二、填空题1．负载输出2．78××79××输出为正12V的集成稳压器输出为负12V的集成稳压器3．（U Z=14V）14 15 14 4 10三、综合题为了保证稳压管的正常工作，在稳压管电路中必须串联一个电阻来限制电流的大小，只有在R取值合适时，稳压管才能安全地工作在稳压状态。

其稳压过程：U I升高或R L变大→U0升高→I Z变大→I R变大→U R变大→U0减小，使输出电压U0稳定；当U I降低或R L变小，同理分析输出电压U0也能基本保持稳定。

电子技术基础与技能考试题（附答案）一、单选题（共46题，每题1分，共46分）1.温度影响了放大电路中()的参数，从而使静态工作点不稳定。

A、三极管B、电阻C、电容D、电源正确答案：A2.要七段共阳数码管要显示字母b，则abcdefg分别为A、1101111B、0110000C、0010000D、1010000正确答案：B3.常用的74××系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案：A4.十进制数126转换为二进制数为A、1111110B、1111010C、1111101D、1101110正确答案：A5.单相整流电路实现整流是利用二极管的A、稳压特性B、光电特性C、单向导电性D、变容特性正确答案：C6.接成二十九进制计数器需要的同步十进制计数器74160的片数为A、1B、2C、3D、4正确答案：B7.在三个输入量只有1个为1或3个全为1时，输出为1，实现这一功能的组合逻辑电路是A、加法器B、数据比较器C、编码器D、奇校验器正确答案：D8.在相同的时钟脉冲作用下，同步计数器与异步计数器比较，前者的工作速度A、较快B、较慢C、一样D、不确定正确答案：A9.下列触发器中，没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案：C10.下列关于电容滤波电路的叙述中，正确的是A、电路的滤波，利用了电容器的B、电路的滤波，利用了电容器的C、电容器充电时，输出电压下降；D、电容量C越大，滤波效果越差。

正确答案：B11.74LS161是()进制加计数器。

A、异步、十六B、同步、十六C、异步、二D、同步、二正确答案：B12.若使主从JK触发器的输出状态由1变为0，则应使A、1→0时，JK=10B、1→0时，JK=01C、0→1时，JK=10D、0→1时，JK=01正确答案：B13.CT74LS194工作时，应在电源VCC和地之间接入A、电阻B、电感C、电容D、无正确答案：C14.以下关于理想集成运放的各种表述中，错误的是A、开环共模电压放大倍数无穷大B、共模抑制比无穷大C、线性应用时，有“虚短”概念D、线性应用时，有“虚断”概念正确答案：A15.在钟控同步RS触发器中，当RS取值不同时，则Q=A、RB、1C、SD、0正确答案：C16.模拟信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案：B17.下列不属于组合逻辑电路的有A、数据分配器B、计数器C、编码器D、译码器正确答案：B18.二极管正极电位为9V，负极电位为5V，则该管处于A、正偏B、零偏C、击穿D、反偏正确答案：A19.主从JK触发器的初态为0，JK=11时，经过2n+1个触发脉冲后，输出状态为A、在0、1间翻转，最后为1B、在0、1间翻转，最后为0C、一直为1D、一直为0正确答案：A20.下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路的输出电压C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路正常工作时能驱动同类门的数目正确答案：D21.当二极管工作在正向特性区，且所受正向电压大于其死区电压时，则二极管相当于A、大电阻B、断开的开关C、大电容D、接通的开关正确答案：D22.74LS192是()进制可逆计数器。

电工电子技术基础与技能练习题库与参考答案一、判断题（共100题，每题1分，共100分）1.电容元件上的电流在相位上超前电压90°。

A、正确B、错误正确答案：A2.电感L越大，感抗也越大。

A、正确B、错误正确答案：B3.当三相负载越近于对称时，中线电流越小。

A、正确B、错误正确答案：A4.用万用表×10kΩ挡的指针式万用表可以大致判断发光二极管的好坏。

正常时，二极管正向电阻阻值为几十至200kΩ,反向电阻的值为∝。

A、正确B、错误正确答案：A5.电源电动势的大小取决于电源本身，而与外电路无关。

A、正确B、错误正确答案：A6.低压电器是指工作在交流1000V以下、直流1200V以下电路中的电器。

A、正确B、错误正确答案：B7.漏电保护装置可用于过载、过压、欠压和缺相保护。

A、正确B、错误正确答案：B8.装配中要严格执行“三按”，按图纸、按工艺、按操作习惯。

A、正确B、错误正确答案：B9.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则。

A、正确B、错误正确答案：A10.组合逻辑电路的分析和设计是两个相反的过程。

A、正确B、错误正确答案：A11.二极管和三极管作为开关器件使用时，都有“开关时间”，使得开关速度受到限制。

A、正确B、错误正确答案：A12.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。

A、正确B、错误正确答案：B13.如果救护过程经历了5小时，触电者仍然未醒，应该继续进行。

A、正确B、错误正确答案：A14.P型半导体是本征硅（Si）内掺入微量的五价元素磷(P)制成的。

A、正确B、错误正确答案：B15.交流电的瞬时值是指交流电在任意时刻对应的数值。

A、正确B、错误正确答案：A16.半导体锗和硅都是晶体结构，所以半导体管又称为晶体管。

A、正确正确答案：A17.身边有人严重触电，应当首先切断电源，然后进行紧急抢救如人工呼吸，并立即拨打急救电话120。

第一章：直流稳压电路第一节：整流滤波电路一、填空题1、整流是将交流电压转换为_________电压，但整流后的电压是脉动直流电压，含有交流成分。

2、全波整流电路负载两端的电压大约是变压器二次电压的_____倍。

3、滤波是从脉动直流电压中滤除交流分量，使之成为___________电压。

4、电容滤波即将电容器________连接于负载两端，滤除交流分量。

5、电感滤波即将电感器与________串联，以限制交流分量通过负载。

6、二极管最主要的特性是___________二、判断题1、二极管的正向电阻比反向电阻大。

（）2、二极管两端加上正向电压就能导通。

（）3、全波整流电路电容滤波负载上电压是二次电压的1.2倍。

（）4、硅和锗是制作半导体器件的主要材料。

（）5、整流输出电压加电容滤波后，电压脉动减小了，输出电压也下降了。

（）6、在半波整流电路中，接入滤波电容时的输出电压平均值约等于变压器二次电压（）7、整流电路是直流电源的核心部分，它是利用二极管的单向导电性，将输入的交流电压转换为脉动的直流电压。

（）8、整流电路是直流电源的核心部分，它是利用二极管的单向导电性。

（）9、常用的整流电路有半波整流电路和桥式整流电路。

（）10、半波整流电路二极管流过的电流为负载上电流的一半。

（）11、电容滤波电路是利用电容两端电压不能突变，在电容充、放电过程中使输出电压趋于平滑。

（）12、电容滤波电路通常选电容比较大，效果越好。

（）13、稳压二极管稳压电路输出电流不受稳压二极管最大稳定电流的限制。

（）三、选择题1、二极管具有（)A、信号放大作用B、单向导电性C、双向导电性2、用万用表测得二极管的正、反向电阻都很大，则二极管（）A、特性良好B、已被击穿C、内部开路3、在用万用表测量二极管过程中，对于同一种二极管，用万用表不同的档位测出的正向电阻值不同，主要原因是（）A、万用表在不同的档位，其内阻不同B、二极管有非线性的伏安特性C、被测二极管质量差4、关于电容滤波，下列说法错误的是（）A、输出电压高B、在大电流是滤波效果好C、带负载能力差D、电源接通瞬间整流管要承受较大的浪涌电流5、关于电感滤波，下列说法错误的是（）A、体积小B、对变动的负载滤波效果好C、带负载能力好D、整流管不会受到浪涌电流的损害四、计算题1、有一直流负载，电阻为1.5KΩ，要求工作电流为10mA，如果采用半波整流电路，试求电源变压器二次电压为多少？2、有一直流负载需直流电压6V，直流电流0.4A，如果采用单相桥式整流电路，试求电源变压器二次电压为多少？流过二极管的平均电流为多少？第二节：直流稳压电源一、选择题1、用一只直流电压表测量一只接在电路中的稳压二极管（2CW13）的电压，读数只有0.7V，这种情况表明该稳压二极管（）A、工作正常B、接反C、已经击穿2、硅稳压二极管稳压电路中，硅稳压二极管必须与限流电阻串接，此限流电阻的作用是（）A、提供偏流B、仅是限制电流C、限流和调压3、一个稳压二极管稳压值为8V，另一个稳压二极管稳压值为7.5V，若把两个二极管的正极并接，再将负极并接，组成一个稳压电路该稳压值为（）A、8VB、7.5VC、15.5V二、填空题1、直流稳压电源是一种交流电网电压发生变化时，或负载变动时，能保持___________电压基本稳定的直流电源。

同步练习答案第1章1.1 二极管一、判断题1．×2．×3．√二、填空题2．空穴型；多数载流子；少数载流子；电子型；多数载流子；少数载流子3．死区电压；导通；反向击穿电压；反向击穿5．0.5V；0.2V；0.7V；0.3V6．最大整流电流I FM；最高反向工作电压U RM；反向饱和电流I R7．导通；2.3mA8．正；负9．9.7；7三、选择题1．A 8．A A12．A四、综合题4．输出电压u o的波形如图1所示。

图11.2 二极管整流及滤波电路一、判断题二、填空题1．交流电；直流电；单相导电2．脉动的；较平滑的3．负载电流较小；负载电流较大且变化5．1.5；266.67三、选择题1．C 4．A 5．A 6．C 7.C四、综合题1.2.1360.09222200OV OLUI I AR====⨯236301.2 1.2O U U V ===选择二极管和电容的参数如下：0.09FM I A〉，RM U 〉0.02(35)(35)(150250)22200L T C F R μ≥==⨯6．（1）20 （2）50；28.28（3）电容C 开路且某一二极管开路；9第2章2.1 三极管 一、判断题4．√ 5．√二、填空题4．集电；基；发射；50；PNP 5．基；NPN 三、选择题6.B7.A8. C 四、综合题 1.2．mA I I I C E B 2.08.56=-=∆-∆=∆ 292.08.5==∆∆=B C I I β 3．（1）数值如表2；（2）β=50；（3）I CBO =0.0002mA ；（4）I CEO =0.0102mA 表22.2 三极管基本放大电路 一、判断题2.×4.×6.√二、填空题6.大 ；负担；小；带负载三、选择题3．A 4．C8．A四、综合题1.（a)图不能正常放大，因为R B =0，+V CC 将输入交流信号短路到地。

（b )图不能正常放大，因为R C =0将输出交流信号短路到地。

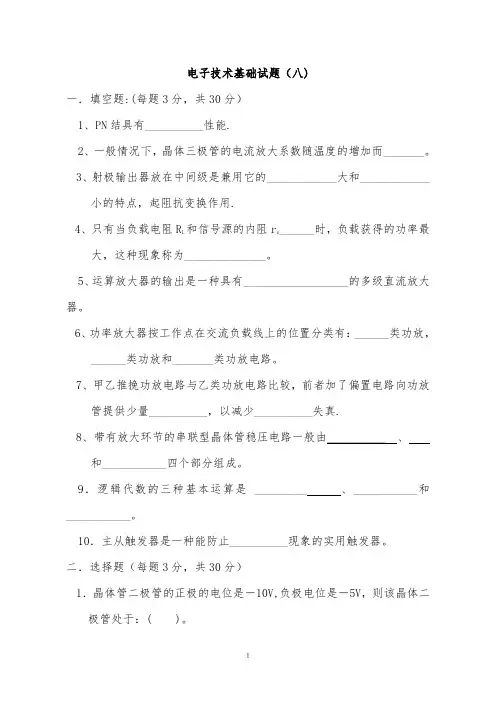

电子技术基础试题（八)一．填空题:(每题3分，共30分）1、PN结具有__________性能.2、一般情况下，晶体三极管的电流放大系数随温度的增加而_______。

3、射极输出器放在中间级是兼用它的____________大和____________小的特点，起阻抗变换作用.4、只有当负载电阻R L和信号源的内阻r s______时，负载获得的功率最大，这种现象称为______________。

5、运算放大器的输出是一种具有__________________的多级直流放大器。

6、功率放大器按工作点在交流负载线上的位置分类有：______类功放，______类功放和_______类功放电路。

7、甲乙推挽功放电路与乙类功放电路比较，前者加了偏置电路向功放管提供少量__________，以减少__________失真.8、带有放大环节的串联型晶体管稳压电路一般由__________ 、和___________四个部分组成。

9．逻辑代数的三种基本运算是 _________ 、___________和___________。

10．主从触发器是一种能防止__________现象的实用触发器。

二．选择题（每题3分，共30分）1．晶体管二极管的正极的电位是－10V,负极电位是－5V，则该晶体二极管处于：( )。

A.零偏B.反偏 C。

正偏2．若晶体三极管的集电结反偏、发射结正偏则当基极电流减小时，使该三极管：( ）。

A。

集电极电流减小 B.集电极与发射极电压V CE上升 C。

集电极电流增大3．某三级放大器中，每级电压放大倍数为Av，则总的电压放大倍数:( ).A.3A VB.A3V C。

A V3/3 D。

A V4．正弦波振荡器中正反馈网络的作用是：( ）。

A.保证电路满足振幅平衡条件B。

提高放大器的放大倍数，使输出信号足够大C.使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡5．甲类单管功率放大电路中结构简单,但最大的缺点是:（ ).A。

第三次模拟考试试题（卷）《电子技术基础与技能》（信息技术类）一.单项选择题（每小题2分，共30分）1.二极管具有（）。

A.信号放大作用B.双向导电性C.单向导电性D.负阻特性2.半导体参入杂质后，导电能力会（）。

A.增强B.减弱C.不变D.丧失3.在放大电路中，所谓的闭环是指（）。

A.有信号源B.有电源C.有反馈通路D.有负载4.单相半波整流电容滤波电路输出电压平均值UL =（）U2。

A.0.45B.0.9C.1.2D.15.三极管的两个PN结都正偏，三极管所处的状态是（）。

A.放大状态B.饱和状态 C .截止状态 D. 击穿状态6.P型半导体导电是以（）导电为主。

A．电压 B．离子 C．空穴 D.自由电子7.稳压二极管的稳压区是其工作在（）状态。

A．正向导通 B．反向截止C．反向击穿 D．任意状态8.下列元器件中（）将电信号转换为光信号。

A．发光二极管 B.三极管 C．二极管 D．光电二极管9.某编码电路有三条输出线，那么最多可对（）个输入状态进行编码。

A.2个B.4个C.6个D.8个10. 四位二进制数所能表示的最大十进制数是（）。

A.8B.4C.15D.1611.一个班级中有四个班委委员，如果要开班委会，必须这四个班委委员全部同意才能召开，其逻辑关系属于（）逻辑。

A. 与B.或C.非D.与非12.交通信号灯采用的是（）管。

A.发光二极管B.光电二极管C.变容二极管D.整流二极管13.逻辑函数式Y=，可以写作（）。

A．GFEY++=B．EFGY=C．GFEY⋅⋅= D．FGEY+=14.输入.输出高电平有效的16线-4线编码器输入I9有效时，其输出由高位到低位的状态为（）。

A. 0110B.1010C.101D.100115.优先编码器同时有两个信号输入时，是按（）的输入信号编码。

A.高电平B.低电平C.高优先级D.高频率二.多项选择题（每小题2分，共10分）1.半导体的奇妙特性有（）。

A.热敏性B.光敏性C.杂敏性D.电敏性2.在用指针式万用表测量二极管正向电阻时，对于同一只二极管用不同档位测出的正向电阻值不同，下列说法错误的是（）。

电子技术基础与技能试题与参考答案一、单选题（共40题，每题1分，共40分）1、74LS192是( )进制可逆计数器。

A、同步、十B、同步、十六C、异步、十D、异步、十六正确答案：A2、74LS194寄存器无论有无CP，寄存器中的内容不变，M1、 M0为A、M1=0,M0=1B、M1=1，M0=0C、M1=M0=1D、M1=M0=0正确答案：D3、利用二极管反向电击穿时两端电压保持稳定的特性来稳定电路两点电压的二极管称为A、整流二极管B、变容二极管C、光电二极管D、稳压二极管正确答案：D4、构成四位寄存器需选用触发器的个数为A、2B、4C、3D、1正确答案：B5、主从型JK触发器,当J=K=1时，CP的频率f=200Hz，则Q的频率为A、200HzB、400HzC、100HzD、50Hz正确答案：C6、数字信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案：A7、电子型半导体的形成是通过在本征半导体中掺入微量的A、三价元素B、四价元素C、六价元素D、五价元素正确答案：D8、用模拟万用表欧姆挡测试二极管，若红表笔接正极、黑表笔接负极时，读数为30kΩ，表笔对调后测得电阻为10kΩ，则该二极管A、内部已短路，不能使用B、内部已断，不能使用C、没有坏，但性能不好D、性能良好正确答案：C9、开关电源若不能启动，应重点调整A、调整管基极偏置B、脉宽控制级C、误差放大级D、脉冲变压器正确答案：A10、半导体中的空穴和自由电子数目相等，这样的半导体称为A、N型半导体B、杂质半导体C、本征半导体D、P型半导体正确答案：C11、下列说法正确的有A、普通编码器可同时处理两个或两个以上的编码请求B、编码和译码是不可相逆的C、优先编码器任何时刻只允许输入一个编码请求有效D、N位二进制代码可以表示2N个信号正确答案：C12、主从JK触发器的状态变化，发生在时钟脉冲的A、上升沿B、下降沿C、高电平期间D、低电平期间正确答案：B13、若逻辑函数L=( )( )，则L可简化为A、L=A+BCB、L=AB+CC、L=AC+BD、L=ABC正确答案：A14、甲类功放的效率低是因为A、静态电流过大B、变压器效率低C、单管放大的能力小D、管子通过交流电流正确答案：A15、能防止空翻的触发器是A、与非门构成的基本RS触发器B、或非门构成的基本RS触发器C、同步RS触发器D、主从RS触发器正确答案：D16、普通二极管导通时，则二极管两端所加的电压是A、无偏置B、正向偏置C、零偏置D、反向偏置正确答案：B17、进行TTL门电路逻辑功能测试时，低电平是指低于A、1VB、0.8VC、2VD、0.3V正确答案：B18、下列说法中正确的是A、体现晶体三极管电流放大特性的公式是B、锗材料晶体三极管的饱和压降是0.1VC、晶体三极管具有能量放大作用D、硅材料晶体三极管的导通电压是0.3V正确答案：B19、基本RS触发器改为同步RS触发器，主要解决的问题是A、输入端的约束B、输入端RS的直接控制C、不稳定状态D、计数时空翻正确答案：B20、LED数码管显示不含小数点的数通常由( )段组成。
