轴的强度计算与设计A

轴的三种强度计算方法
轴是一种机械零件，用于传递转矩和转速，而轴的强度对于机器的有效运行非常重要。

在工程设计中，有三种主要的轴强度计算方法，分别是静力学法、弹性力学法和塑性力学法。

静力学法是一种最简单和最常用的轴强度计算方法。

它基于平衡原理和力的分析，使用各种力学公式来计算轴的扭转、弯曲和剪切强度。

这种方法通常适用于小型和低速机器，因为它没有考虑材料的弹性和塑性变形。

弹性力学法是一种更准确和精细的轴强度计算方法，它考虑轴材料的弹性模量和截面形状的影响。

这种方法使用梁理论和材料力学原理来计算轴的应力、应变和变形，从而确定轴的强度和变形极限。

这种方法适用于大型和高速机器，因为它考虑了材料的弹性变形。

塑性力学法是一种针对高应力和高变形机器的轴强度计算方法，它考虑了材料的塑性变形和材料失效的可能性。

这种方法使用塑性流动理论和材料失效准则来计算轴的应力、应变和塑性变形，从而确定轴的强度和失效极限。

这种方法适用于高应力和高变形机器，因为它考虑了材料的塑性变形和失效可能性。

综上所述，轴的强度计算方法是一个重要的工程问题，需要根据具体
的机器要求和材料特性来进行选择。

静力学法、弹性力学法和塑性力学法都有其优点和限制，需要根据实际情况进行综合考虑。

轴的强度和刚度计算一、轴的强度计算轴的强度是指在受到外界载荷作用下，轴能够抵抗破坏的能力。

轴的强度计算通常分为以下几个步骤：1.确定轴的应力状态首先需要确定轴在受载过程中的应力状态。

一般情况下，轴受力状态可以分为以下几种情况：拉伸、压缩、弯曲、剪切和扭转。

根据轴的几何形状、受载方式和材料性质，可以确定轴的应力状态。

2.计算轴的受力根据轴所受到的外界载荷，可以计算轴的受力。

在拉伸和压缩情况下，轴的受力可以通过受力公式F=σA来计算，其中F是轴所受到的载荷，σ是轴的应力，A是轴的截面积。

在弯曲情况下，轴的受力可以通过受力公式M=σS来计算，其中M是轴的弯矩，S是轴的截面模数。

在剪切和扭转情况下，轴的受力可以通过受力公式τ=T/(2A)来计算，其中τ是轴所受的剪应力，T是轴的剪矩，A是轴的等效截面面积。

3.计算轴的抗力轴的抗力是指轴抵抗外界载荷作用下破坏的能力。

轴的抗力通常由材料的强度指标来表示，如抗拉强度、抗压强度、抗弯强度、抗剪强度和抗扭强度等。

根据轴的应力状态和材料的强度指标，可以计算轴的抗力。

4.比较轴的受力和抗力最后，需要比较轴的受力和抗力。

如果轴的受力小于轴的抗力，则表明轴具有足够的强度；如果轴的受力大于轴的抗力，则表明轴的强度不足，需要采取相应的加强措施。

二、轴的刚度计算轴的刚度是指轴在受力过程中不发生明显变形的能力。

轴的刚度计算通常分为以下几个步骤：1.确定轴的变形状态首先需要确定轴在受载过程中的变形状态。

轴的变形状态可以分为弹性变形和塑性变形两种情况。

在弹性变形情况下，轴在受载后可以恢复到原始形状；在塑性变形情况下，轴在受载后无法恢复到原始形状。

2.计算轴的变形根据轴所受到的外界载荷和轴的受力分布情况，可以计算轴的变形。

在拉伸和压缩情况下，轴的变形可以通过变形公式δ=FL/(EA)来计算，其中δ是轴的变形，F是轴所受到的载荷，L是轴的长度，E是轴材料的弹性模量，A是轴的截面积。

在弯曲情况下，轴的变形可以通过变形公式δ=ML/(EI)来计算，其中δ是轴的变形，M是轴的弯矩，L是轴的长度，E是轴材料的弹性模量，I是轴的截面二阶矩。

轴的设计计算轴的计算通常都是在初步完成结构设计后进行校核计算，计算准则是满足轴的强度和刚度要求。

一、轴的强度计算进行轴的强度校核计算时，应根据轴的具体受载及应力情况，采取相应的计算方法，并恰当地选取其许用应力。

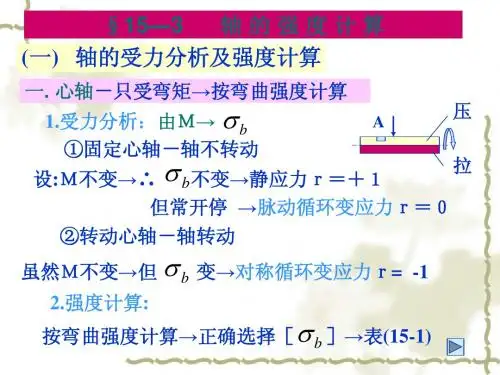

对于仅仅承受扭矩的轴(传动轴),应按扭转强度条件计算；对于只承受弯矩的轴（心轴），应按弯曲强度条件计算；对于既承受弯矩又承受扭矩的轴（转轴），应按弯扭合成强度条件进行计算，需要时还应按疲劳强度条件进行精确校核。

此外，对于瞬时过载很大或应力循环不对称性较为严重的轴，还应按峰尖载荷校核其静强度，以免产生过量的塑性变形。

下面介绍几种常用的计算方法：按扭转强度条件计算。

1、按扭转强度估算轴的直径对只受转矩或以承受转矩为主的传动轴，应按扭转强度条件计算轴的直径。

若有弯矩作用，可用降低许用应力的方法来考虑其影响。

扭转强度约束条件为：[]式中：为轴危险截面的最大扭剪应力(MPa)；为轴所传递的转矩(N.mm)；为轴危险截面的抗扭截面模量()；P为轴所传递的功率(kW)；n为轴的转速(r/min)；[]为轴的许用扭剪应力(MPa)；对实心圆轴，,以此代入上式，可得扭转强度条件的设计式：式中：C为由轴的材料和受载情况决定的系数。

当弯矩相对转矩很小时，C值取较小值，[]取较大值；反之，C取较大值，[]取较小值。

应用上式求出的值，一般作为轴受转矩作用段最细处的直径，一般是轴端直径。

若计算的轴段有键槽，则会削弱轴的强度，作为补偿，此时应将计算所得的直径适当增大，若该轴段同一剖面上有一个键槽，则将d增大5%，若有两个键槽，则增大10%。

此外，也可采用经验公式来估算轴的直径。

如在一般减速器中，高速输入轴的直径可按与之相联的电机轴的直径估算：；各级低速轴的轴径可按同级齿轮中心距估算，。

几种轴的材料的[]和C值轴的材料Q2351Cr18Ni9Ti354540Cr,35SiMn,2Cr13,20CrMnTi []12～2012～2520～3030～4040～52160～135148～125135～118118～107107～982、按弯扭合成强度条件校核计算对于同时承受弯矩和转矩的轴，可根据转矩和弯矩的合成强度进行计算。

轴的三种强度计算方法
轴是一种常见的机械零件，它经常用于承受旋转或者转移动力。

轴的强度是保证机械正常运转的关键因素之一。

通常，轴的强度由三个方面决定，包括材料强度、几何形状和外部载荷。

第一种计算轴强度的方法是通过材料强度。

轴的材料决定了它的承载能力和强度。

常见的轴材料包括钢、铝、铜等。

对于每种材料，都有一些标准的强度值，例如屈服强度和抗拉强度等。

根据轴的形状和尺寸，可以计算出它的截面面积和材料的应力。

这样就可以确定轴的材料强度。

第二种计算轴强度的方法是通过几何形状。

轴的几何形状对其强度有很大的影响。

通常，轴的截面形状可以是圆形、方形、六角形等。

不同形状的轴截面面积不同，这也会影响其承载能力。

此外，轴的长度和直径也是影响其强度的重要因素。

为了确定轴的强度，可以利用几何公式和截面积计算出轴的几何参数。

第三种计算轴强度的方法是考虑外部载荷。

轴通常用于承受旋转动力或者传递动力。

外部载荷可能包括转矩、弯曲力和剪切力等。

这些载荷会产生内部应力，从而影响轴的强度和稳定性。

为了计算轴的强度，需要考虑外部载荷和内部应力之间的关系，以及轴的材料强度和几何形状。

利用这些信息，可以计算出轴的最大应力和安全系数等参数，
从而确定轴的强度是否满足要求。

综上所述，计算轴强度的三种方法包括材料强度、几何形状和外部载荷。

这些方法都是非常重要的，可以帮助机械设计师确定轴的强度和稳定性，保证机械设备的正常运转。

轴的设计、计算、校核以转轴为例,轴的强度计算的步骤为：一、轴的强度计算1、按扭转强度条件初步估算轴的直径机器的运动简图确定后,各轴传递的P和n为已知,在轴的结构具体化之前,只能计算出轴所传递的扭矩,而所受的弯矩是未知的;这时只能按扭矩初步估算轴的直径,作为轴受转矩作用段最细处的直径dmin,一般是轴端直径;根据扭转强度条件确定的最小直径为：mm式中：P为轴所传递的功率KWn为轴的转速r/minAo为计算系数,若计算的轴段有键槽,则会削弱轴的强度,此时应将计算所得的直径适当增大,若有一个键槽,将d min增大5％,若同一剖面有两个键槽,则增大10％;以dmin为基础,考虑轴上零件的装拆、定位、轴的加工、整体布局、作出轴的结构设计;在轴的结构具体化之后进行以下计算;2、按弯扭合成强度计算轴的直径l绘出轴的结构图2绘出轴的空间受力图3绘出轴的水平面的弯矩图4绘出轴的垂直面的弯矩图5绘出轴的合成弯矩图6绘出轴的扭矩图7绘出轴的计算弯矩图8按第三强度理论计算当量弯矩：式中：α为将扭矩折合为当量弯矩的折合系数,按扭切应力的循环特性取值:a扭切应力理论上为静应力时,取α=;b考虑到运转不均匀、振动、启动、停车等影响因素,假定为脉动循环应力,取α=;c对于经常正、反转的轴,把扭剪应力视为对称循环应力,取α=1因为在弯矩作用下,转轴产生的弯曲应力属于对称循环应力;9校核危险断面的当量弯曲应力计算应力：式中：W为抗扭截面摸量mm3,;为对称循环变应力时轴的许用弯曲应力,;如计算应力超出许用值,应增大轴危险断面的直径;如计算应力比许用值小很多,一般不改小轴的直径;因为轴的直径还受结构因素的影响;一般的转轴,强度计算到此为止;对于重要的转轴还应按疲劳强度进行精确校核;此外,对于瞬时过载很大或应力循环不对称性较为严重的轴,还应按峰尖载荷校核其静强度,以免产生过量的塑性变形;二、按疲劳强度精确校核按当量弯矩计算轴的强度中没有考虑轴的应力集中、轴径尺寸和表面品质等因素对轴的疲劳强度的影响,因此,对于重要的轴,还需要进行轴危险截面处的疲劳安全系数的精确计算,评定轴的安全裕度;即建立轴在危险截面的安全系数的校核条件;安全系数条件为：式中：为计算安全系数；、分别为受弯矩和扭矩作用时的安全系数；、为对称循环应力时材料试件的弯曲和扭转疲劳极限；、为弯曲和扭转时的有效应力集中系数,为弯曲和扭转时的表面质量系数；、为弯曲和扭转时的绝对尺寸系数；、为弯曲和扭转时平均应力折合应力幅的等效系数；、为弯曲和扭转的应力幅；、为弯曲和扭转平均应力;S为最小许用安全系数：~用于材料均匀,载荷与应力计算精确时；~用于材料不够均匀,载荷与应力计算精确度较低时；~用于材料均匀性及载荷与应力计算精确度很低时或轴径＞200mm时;三、按静强度条件进行校核静强度校核的目的在于评定轴对塑性变形的抵抗能力;这对那些瞬时过载很大,或应力循环的不对称性较为严重的的轴是很有必要的;轴的静强度是根据轴上作用的最大瞬时载荷来校核的;静强度校核时的强度条件是：式中：——危险截面静强度的计算安全系数；——按屈服强度的设计安全系数；＝~,用于高塑性材料≤制成的钢轴；＝~,用于中等塑性材料＝~制成的钢轴；＝~2,用于低塑性材料制成的钢轴；＝2~3,用于铸造轴；——只考虑安全弯曲时的安全系数；——只考虑安全扭转时的安全系数；式中：、——材料的抗弯和抗扭屈服极限,MPa ；其中＝~；Mmax、Tmax——轴的危险截面上所受的最大弯矩和最大扭矩,；Famax——轴的危险截面上所受的最大轴向力,N；A——轴的危险截面的面积,m；W、W T——分别为危险截面的抗弯和抗扭截面系数,m;四、轴的设计用表表1 轴的常用材料及其主要力学性能材料牌号热处理毛坯直径mm硬度HBS抗拉强度极限σb屈服强度极限σs弯曲疲劳极限σ-1剪切疲劳极限τ-1许用弯曲应力σ-1备注Q235A 热轧或锻后空冷≤100400~42022517010540用于不重要及受载荷不大的轴>100~250375~39021545正火回火≤10170~21759029522514055应用最广泛>100~300162~217570285245135调质≤200217~2556403552751556040Cr 调质≤100>100~300241~28673568554049035535520018570用于载荷较大,而无很大冲击的重要轴40CrNi 调质≤100>100~300270~300240~27090078573557043037026021075用于很重要的轴38SiMnMo 调质≤100>100~300229~286217~26973568559054036534521019570用于重要的轴,性能近于40CrNi38CrMoAlA 调质≤60>60~100>100~160293~321277~302241~27793083578578568559044041037528027022075用于要求高耐磨性,高强度且热处理氮化变形很小的轴20Cr 渗碳淬火回火≤60渗碳56~62HRC64039030516060用于要求强度及韧性均较高的轴3Cr13调质≤100≥24183563539523075用于腐蚀条件下的轴1Cr18Ni9Ti 淬火≤100≤19253019519011545用于高低温及腐蚀条件下的轴180110100~200490QT600-3190~270600370215185用于制造复杂外形的轴QT800-2245~335800480290250表2 零件倒角C与圆角半径R的推荐值直径d>6~10>10~18>18~30>30~50>50~80>80~120>120~180 C或R表3 轴常用几种材料的和A0值轴的材料Q2351Cr18Ni9Ti354540Cr,35SiMn,2Cr13,20CrMnTi 12～2012～2520～3030～4040～52A0160～135148～125135～118118～107107～98表4 抗弯抗扭截面模量计算公式。
