卧式双面铣削组合机床的液压系统设计液压系统是卧式双面铣削组合机床重要的辅助系统之一、它主要由液压驱动装置、液压传动装置、液压控制装置和液压辅助装置组成。
其设计应根据卧式双面铣削组合机床的工作特点和要求合理确定。
液压驱动装置是液压系统的核心部分，主要由液压泵、电动机和油箱组成。
液压泵负责产生液压能源，将液压油从油箱吸入并通过管道输送至液压传动装置。
电动机作为液压泵的驱动力源，通过控制液压泵运行状态来控制液压系统的工作。
油箱作为液压油的贮存器，保证系统的正常运转。
液压传动装置主要包括液压缸和液压执行元件。
液压缸是液压系统的执行元件，根据卧式双面铣削组合机床的工作要求选用适当的液压缸类型和规格。
液压执行元件主要用于实现液压流体的动力传递和转换，如各种液压阀、液控单元等。
液压控制装置是液压系统的核心部分，主要由液压阀和控制元件组成。
液压阀是控制液压系统流体流动和传动的关键组件，根据卧式双面铣削组合机床的工作需求来设计和选型。
控制元件主要用于对液压系统进行信号采集、传输和反馈，实现液压系统的自动控制。
液压辅助装置主要用于辅助卧式双面铣削组合机床的工作，如液压阻尼器、液压夹紧装置等。
具体设计应根据机床工作要求和液压系统的功能需求进行选择和安装。
从液压系统的设计角度来看，应注重以下几个方面：1.功耗和效率：液压系统应采用高效的液压元件和优化的管道布局，以减少能量损失和提高系统效率。
2.安全性：在设计液压系统时，应考虑到系统的安全性，采取相应的安全措施，如选用可靠的液压阀、安全阀等，并设置安全保护装置。
3.可靠性和可维护性：液压系统的设计应考虑到其可靠性和可维护性，方便日常的维护和检修工作。
4.自动控制：液压系统的设计应考虑到其自动控制功能的要求，可以通过采用液压控制元件和控制系统来实现。
总之，液压系统的设计应根据卧式双面铣削组合机床的工作要求和液压系统的功能需求进行合理的配置和选型，以实现系统的高效、安全、可靠的运行。
《液压及气压传动课程设计》课题名称：卧式双面铣削组合机床液压系统的设计姓名学号同组学生专业班级日期一、设计的目的和要求：㈠设计的目的液压传动课程设计是本课程的一个综合实践性教学环节，通过该教学环节，要求达到以下目的：1.巩固和深化已学知识，掌握液压系统设计计算的一般方法和步骤，培养学生工程设计能力和综合分析问题、解决问题能力；2.正确合理地确定执行机构，选用标准液压元件；能熟练地运用液压基本回路、组合成满足基本性能要求的液压系统；3.熟悉并会运用有关的国家标准、部颁标准、设计手册和产品样本等技术资料。
对学生在计算、制图、运用设计资料以及经验估算、考虑技术决策、CAD技术等方面的基本技能进行一次训练，以提高这些技能的水平。
㈡设计的要求1.设计时必须从实际出发，综合考虑实用性、经济性、先进性及操作维修方便。
如果可以用简单的回路实现系统的要求，就不必过分强调先进性。
并非是越先进越好。
同样，在安全性、方便性要求较高的地方，应不惜多用一些元件或采用性能较好的元件，不能单独考虑简单、经济；2.独立完成设计。
设计时可以收集、参考同类机械的资料，但必须深入理解，消化后再借鉴。
不能简单地抄袭；3.在课程设计的过程中，要随时复习液压元件的工作原理、基本回路及典型系统的组成，积极思考。
不能直接向老师索取答案。
4.液压传动课程设计的题目均为中等复杂程度液压设备的液压传动装置设计。
具体题目由指导老师分配，题目附后；5.液压传动课程设计一般要求学生完成以下工作：⑴设计计算说明书一份；⑵液压传动系统原理图一张（3号图纸，包括工作循环图和电磁铁动作顺序表）。
二、设计的内容及步骤㈠设计内容1. 液压系统的工况分析，绘制负载和速度循环图；2. 进行方案设计和拟定液压系统原理图；3. 计算和选择液压元件；4. 验算液压系统性能；5. 绘制正式工作图，编制设计计算说明书。
设计步骤以一般常规设计为例，课程设计可分为以下几个阶段进行。
1.明确设计要求⑴阅读和研究设计任务书，明确设计任务及要求；分析设计题目，了解原始数据和工作条件。
双面组合铣床液压系统的设计摘要本双面组合铣床是从德国引进的抬起运输通过式气缸体铣钻自动生产线中一台专用加工设备，用于某轿车汽油发动机气缸体上发动机气缸体上发动机安装结合面、汽油泵及机油过滤器结合面、发动机安装结合面等部位的铣削加工。
本次设计液压系统步骤为明确设计要求进行工况分析、初定液压系统的主要参数、拟定液压系统原理图、计算和选择液压元件、估算液压系统性能、绘制工作图和编写技术文件。
本次设计采用高低压双泵供油。
实现了液压泵与负载要求的流量匹配，在传递动力的同时，提高了系统的传动性能和效率，因而是一个节能液压系统。
相互并联的各个回路中的电磁换向阀的进油路与总的回油路相连。
各泄油口与总的泄油回路相连，故各回路中进油、回油及泄油互不干扰，通过在各路上设置单向阀，以分割回路，达到防止回路间相互干扰的目的。
采用带阻尼器的Y型中位机能电磁换向阀，减小了换向冲击，提高了换向平稳性。
由电气行程开关作为系统中各换向阀的信号源。
故本系统基本上是一个行程控制多缸顺序动作系统，位置和行程调整方便，电气互锁动作可靠。
该组合机床及其液压系统运行平稳，振动、噪声及温升较小，工作可靠。
关键词：双面组合铣床；液压系统；设计AbstractThe double-sided milling machine is a special processing equipment,which is used in an automatic production line of Milling and Drilling passed by the lift transport cylinder block from Germany. It can be used in the milling of the surface of engine mounting junction, fuel pump and oil filters junction, engine installation junction and so on.the steps ，which is needed in the design of the hydraulic system ,are clear to the requirements of design and working conditions,choose the main parameters of the hydraulic system initially ,make an initial draft of hydraulic system schematics, calculation and selection of hydraulic components,estimate the efficiency of hydraulic system, working drawings and drawing preparation of technical documents.The design uses double pump to produce a high and low pressure oil. To achieve the pump and required load in flow matching, while in the transmission power to improve the performance and efficiency of the transmission system, which is an energy-efficient hydraulic system. The oil return line is connected to the total of the electromagnetic valve of each parallelled individual oil loop . The total of the drain port is connected to the drain circuit, and therefore the inlet of the circuit, the drain back to the oil and non-interfering, in all the way through a one-way valve to split the circuit, to prevent mutual interference between ed with a Y-type damper median function solenoid valve, reducing the commutation impact and improve the commutation smoothness. the electrical limit switch valve as the system of each source. So the system is basically a multi-cylinder stroke control system with sequence of actions, location and easy adjustment travel, reliable action of electrically interlocked.The combination of machine tools and hydraulic system running smoothly, vibration, noise and temperature rise is small, work reliablely.Key words :double-sided milling machine; hydraulic system; design目录摘要 (I)Abstract..................................................................................................................................................... I I 目录 (1)绪论 (2)1．液压传动的发展 (3)1.1液压系统的发展与现状 (3)1.2液压系统的组成 (5)1.3 液压系统方案拟定 (5)2执行元件的工况分析 (7)2.1 题目及原始参数 (7)2.3 执行元件的工况分析 (8)3执行元件主要参数的确定 (9)3.1初选执行元件的工作压力 (9)3.2计算液压缸主要参数的公式 (10)3.3计算液压缸的主要参数、工作压力、流量及功率 (11)4．双面组合铣床液压系统 (15)4.1主机功能结构 (15)4.2液压系统及其原理图 (17)5、液压元件的选择 (20)5.1 动力元件的选择 (21)5.2选择液压阀及油路中相关附件 (23)5.3冷却器的选择与安装 (24)6．液压辅件的选择 (26)6.1油箱的设计： (27)6.2阀块的设计： (28)6.3管件的选择: (29)6.4其他零件的选择： (31)6.5液压油的选用 (31)7．液压系统的安装、调试及使用与维护 (32)7.1 液压系统调度前的准备工作 (33)7.2 液压系统调度步骤 (33)7.3 液压系统的验收 (34)7.4液压设备的维护及检修 (34)结语 (36)致谢 (37)参考文献 (38)绪论本双面组合铣床是从德国引进的抬起运输通过式气缸体铣钻自动生产线中一台专用加工设备，用于某轿车汽油发动机气缸体上发动机气缸体上发动机安装结合面、汽油泵及机油过滤器结合面、发动机安装结合面等部位的铣削加工。
《液压与气压传动》课程设计说明书题目：卧式双面洗削组合机床液压系统院系：国际教育专业：机电一体化班级：51301姓名：陈雪峰指导教师：徐巧日期：2015.5.21《液压与气压传动》课程设计任务书一、设计目的《液压与气压传动》课程设计是机械工程专业教学中重要的实践性教学环节，也是整个专业教学计划中的重要组成部分，是培养学生运用所学有关理论知识来解决一般工程实际问题能力的初步训练。
课程设计过程不仅要全面运用《液压与气压传动》课程有关知识，还要根据具体情况综合运用有关基础课、技术基础课和专业课的知识，深化和扩大知识领域，培养独立工作能力。
通过课程设计，使学生在系统设计方案的拟定、设计计算、工程语言的使用过程中熟悉和有效地使用各类有关技术手册、技术规范和技术资料，并得到设计构思、方案拟定、系统构成、元件选择、结构工艺、综合运算、编写技术文件等方面的综合训练，使之树立正确的设计思想，掌握基本设计方法。
二、设计内容1．《液压与气压传动》系统图，包括以下内容：1）《液压与气压传动》系统工作原理图；2）系统工作特性曲线；3）系统动作循环表；4）元、器件规格明细表。
2．设计计算说明书设计计算说明书用以论证设计方案的正确性，是整个设计的依据。
要求设计计算正确，论据充分，条理清晰。
运算过程应用三列式缮写，单位量纲统一，采用ISO制，并附上相应图表。
具体包括以下内容：1）绘制工作循环周期图；2）负载分析，作执行元件负载、速度图；3）确定执行元件主参数：确定系统最大工作压力，液压缸主要结构尺寸，计算各液压缸工作阶段流量，压力和功率，作工况图；4）方案分析、拟定液压系统；5）选择液压元件；6）验算液压系统性能；7）绘制液压系统工作原理图，阐述系统工作原理。
三、设计要求与方法步骤1．认真阅读设计任务书，明确设计目的、内容、要求与方法步骤；2．根据设计任务书要求，制定个人工作计划；3．准备必要绘图工具、图纸，借阅有关技术资料、手册；4．认真对待每一设计步骤，保证质量，在教师指导下独立完成设计任务。
机电工程学院《液压与气压传动课程设计》说明书课题名称：卧式双面铣削组合机床液压系统的设计学生姓名：吴国伟学号：20100607225 专业：机电一体化班级：10机电二班成绩：指导教师签字：2013年6月23日目录1 设计题目卧式双面铣削组合机床的液压系统设计 (1)2 工况分析 (1)2.1负载分析 (1)3 液压系统方案设计 (3)3.1液压缸参数计算 (3)3.2拟定液压系统原理图 (6)3.3液压元件的选择 (10)3.3.2阀类元件及辅助元件的选择 (11)3.3.3油管的选择 (12)4 液压系统性能验算 (14)4.1 验算系统压力损失并确定压力阀的调整值 (14)4.2油液温升计算 (16)5 设计小结 (17)6 参考文献 (17)设计内容计算说明结论1．设计题目卧式双面铣削组合机床的液压系统设计试设计卧式双面铣削组合机床的液压系统。
机床的加工对象为铸铁变速箱箱体，动作顺序为夹紧缸夹紧→工作台快速趋近工件→工作台进给→工作台快退→夹紧缸松开→原位停止。
工作台移动部件的总质量为400kg，加、减速时间为0.2s，采用平导轨，静、动摩擦因数μs=0.2，μd=0.1。
夹紧缸行程为30mm，夹紧力为800N，工作台快进行程为100mm，快进速度为3.5m/min，工进行程为200mm，工进速度为80～300mm/min，轴向工作负载为12000N，快退速度为6m/min。
要求工作台运动平稳，夹紧力可调并保压。
2 工况分析2.1负载分析负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。
因工作部件是卧式放置，重力的的水平分力为零，这样需要考虑的力有：切削力，导轨摩擦力和惯性力。
导轨的正压力等于动力部件的重力，设导轨的静摩擦力为fsF，动摩擦力为fd F,则NF N F N m F NmF NF fd fs t v m t v 400104001.0800104002.02002.06064001172.0605.340012000212m1t =⨯⨯==⨯⨯==⨯⨯===⨯⨯===∆∆∆∆动摩擦负载：静摩擦负载：惯性负载：工作负载：如果忽略切削力引起的颠覆力矩对导轨摩擦力的影响，并设液压缸的机械效率9.0m =η，则液压缸在各工作阶段的总机械负载可以算出，见表2-1。

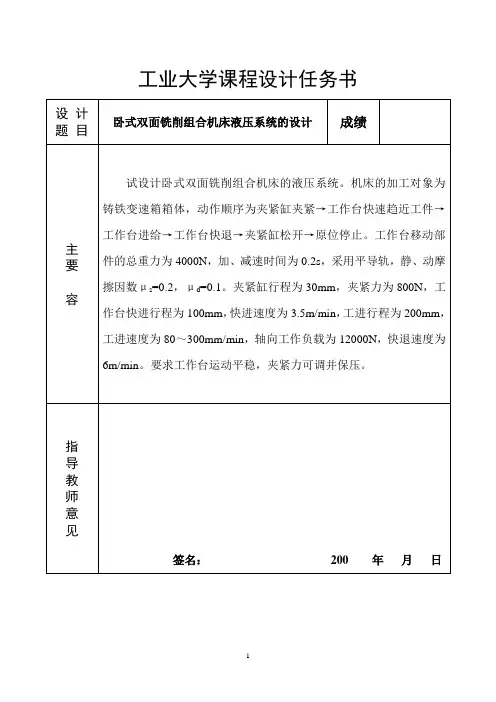

卧式双面铣削组合机床液压系统设计合肥工业大学课程设计任务书《卧式双面铣组合机床液压系统设计成果》主要内容是尝试设计卧式双面铣组合机床液压系统。
机床的加工对象是铸铁齿轮箱。
动作顺序为夹紧缸夹紧→工作台快速接近工件→工作台进给→工作台快速后退→夹紧缸松开→原位停止。
工作台运动部件的总重力为4000牛顿，加减速时间为0.2秒，采用平面导轨，静动摩擦系数μs=0.2，μd=0.1。
夹紧缸行程为30毫米，夹紧力为800牛顿，工作台快进行程为100毫米，快进速度为3.5米/分钟。
工作进展如下:设计课题:卧式双面铣组合机床液压系统设计32工况分析32.1负荷分析33液压系统方案设计43.1液压缸参数计算43.2绘制液压系统原理图63 3液压元件的选择93.3.2阀门元件和辅助元件的选择103.3.3油管的选择114液压系统性能校核计算124.1检查系统压力损失并确定压力阀的调整值124.2油145设计概要参考文献146机床的加工对象是铸铁齿轮箱。
动作顺序为夹紧缸夹紧→工作台快速接近工件→工作台进给→工作台快速后退→夹紧缸松开→原位停止。
工作台运动部件的总重力为4000牛顿，加减速时间为0.2秒，采用平面导轨，静动摩擦系数μs=0.2，μd=0.1。
夹紧缸行程为30毫米，夹紧力为800牛顿，工作台快进行程为100毫米，快进速度为3.5米/分钟。
工作进展如下:设计课题:卧式双面铣组合机床液压系统设计32工况分析32.1负荷分析33液压系统方案设计43.1液压缸参数计算43.2绘制液压系统原理图63 3液压元件的选择93.3.2阀门元件和辅助元件的选择103.3.3油管的选择114液压系统性能校核计算124.1检查系统压力损失并确定压力阀的调整值124.2油145设计概要参考文献146机床的加工对象是铸铁齿轮箱。
动作顺序为夹紧缸夹紧→工作台快速接近工件→工作台进给→工作台快速后退→夹紧缸松开→原位停止。
工作台运动部件的总重力为4000牛顿，加减速时间为0.2秒，采用平面导轨，静动摩擦系数μs=0.2，μd=0.1。
卧式双面铣削组合机床的液压系统的毕业设计如何构成液压系统
液压系统是指液压装置各个部件和运行介质组成的系统，它能够实现源进行有效传递和控制能量。
它是液压装置控制机构的关键部件，是能源传递的和运动控制的重要装置，现代机械和工业生产的原动机大都采用液压系统，正因为液压系统以其集优异性能于一身而备受关注，在液压系统方面有着特别的重要性。
一般来说，液压系统由以下几部分组成：
（1）液压油源。
任何液压系统都必须有一个液压油源，一般选用电动润滑油泵。
液压油源负责将耗能系统润滑油输送到运动组件中，以提供系统所需的能量。
（2）液压传动系统。
液压传动系统包括传动容器和各种液压元件。
传动容器具有装满液压油，接收由液压油源输送的液压油并将其分配到各控制组件的功能，液压传动系统涉及比较复杂的液压运动学，在传动系统中要求用到各种液压元件，比较重要的有液压马达、液压缸、控制阀和安全阀。
（3）液压润滑系统。
液压润滑系统是指在安装完所有液压元件后所采用的技术。
液压传动系统不仅传递润滑油，还传递有来自各部件的热量。
液压润滑系统的目的是满足系统正常工作的需要，此外，还要防止润滑油中的气体和尘埃，以保证系统的正常运行。
以上便是构成一个液压系统的三个主要部分，重要的是要理解液压系统的工作原理、工作程序和各种元件的性能，才能够更好地运用液压系统。
卧式双面铣削加工中心的液压系统设计1. 引言卧式双面铣削加工中心是一种先进的机械设备，用于加工平面零件的同时进行双面铣削操作。
液压系统是该设备的重要部分，用于提供所需的动力和控制。
本文将探讨卧式双面铣削加工中心液压系统的设计问题。
2. 设计要求卧式双面铣削加工中心的液压系统设计应满足以下要求：- 系统应具有足够的压力和流量，以满足零件加工的需求。
- 系统应具有稳定的工作性能，确保加工过程的准确性和精度。
- 系统应具有快速响应的能力，以提高生产效率。
- 系统应具有可靠的安全保护措施，避免意外事故的发生。
3. 液压系统设计方案针对以上要求，可以采取以下设计方案：- 选择适当的液压泵和液压马达，以确保系统具有足够的压力和流量。
- 使用高质量的液压阀门和控制元件，以实现稳定的工作性能。
- 使用高响应的液压缸和液压阀门，以提高系统的响应速度。
- 添加液压缸和阀门的位置传感器和压力传感器，以实现系统的自动化控制和安全保护。
4. 具体设计细节详细的液压系统设计细节应包括以下内容：- 液压泵和液压马达的选型和参数设定。
- 液压阀门和控制元件的选型和布局。
- 液压缸和液压阀门的布置和连接方式。
- 位置传感器和压力传感器的选择和安装位置。
- 安全保护措施的设计和实施。
5. 结论卧式双面铣削加工中心的液压系统设计是确保设备正常运行的关键因素。
通过选择适当的设备和合理的设计方案，可以实现系统的高效工作和安全运行。
在设计过程中，需充分考虑系统的压力、流量、稳定性和响应速度等方面，以满足加工要求并提高生产效率。
液压与气压传动课程设计任务书系别机汽学院专业机械制造及其自动化班级机制1111班姓名刘烘托目录一、设计任务 (1)二、工况分析 (1)2.1负载分析 (1)2.2液压缸参数计算 (2)三、拟定液压系统原理图…………………………………………………………错误！未定义书签。
3.1调速回路的选择 (4)3.2油源及其压力控制回路的选择 (4)3.3快速运动与换向回路……………………………… ..43.4速度换接回路 (4)3.5压力控制回路 (5)3.6行程终点的控制方式……………………………… ..53.7拟定液压系统原理图 (5)四、液压元件计算及选型 (5)4.1液压泵的选择 (5)4.2阀类元件及辅助元件的选择………………………………….. . 64.3油管的选择 (7)4.4油箱的选择 (8)五、液压系统性能验算 (8)5.1验算系统压力损失并确定压力阀的调整值 (8)5.2 油液温升计算 (9)六、参考文献 (10)七、小结 (10)一、设计任务 卧式双面铣削组合机床的液压系统设计试设计卧式双面铣削组合机床的液压系统。
机床的加工对象为铸铁变速箱箱体，动作顺序为夹紧缸夹紧→工作台快速趋近工件→工作台进给→工作台快退→夹紧缸松开→原位停止。
工作台移动部件的总重力为4000N ，加、减速时间为0.2s ，采用平导轨，静、动摩擦因数μs =0.2，μd =0.1。
夹紧缸行程为30mm ，夹紧力为800N ，工作台快进行程为100mm ，快进速度为3.5m/min ，工进行程为200mm ，工进速度为80～300mm/min ，轴向工作负载为12000N ，快退速度为6m/min 。
要求工作台运动平稳，夹紧力可调并保压。
二、工况分析2.1负载分析负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力 在机械效率中加以考虑。
因工作部件是卧式放置，重力的的水平分力为零，这样需要考虑的力有：切削力，导轨摩擦力和惯性力。
导轨的正压力等于动力部件的重力，设导轨的静摩擦力为fs F ，动摩擦力为fd F ,则如果忽略切削力引起的颠覆力矩对导轨摩擦力的影响，并设液压缸的机械效率9.0m =η，则液压缸在各工作阶段的总机械负载可以算出，见表2-1。
表2-1 液压缸各运动阶段负载表工况 负载组成负载值F/N 推力m F η/起动 fs F F =800 889N 加速)(m fd F F F +=517574N快进 fd F F =400 444N 工进 fd l F F F +=12400 13778N 快退fd F F =400444N根据负载计算结果和已知的各阶段的速度，可绘制出负载图（F-l ）和速度图（F-2）图2-1负载图和速度图2.2液压缸参数计算组合机床液压系统的最大负载约为14000N ，初选液压缸的设计压力P1=3MPa ，为了满足工作台快速进退速度要求，并减小液压泵的流量，这里的液压缸课选用单杆式的，并在快进时差动连接，则液压缸无杆腔与有杆腔的等效面积A1与A2应满足A1=0.37A2（即液压缸内径D 和活塞杆直径d 应满足：d=0.607D 。
为防止铣削后工件突然前冲，液压缸需保持一定的回油背压，暂取背压为0.5MPa ，并取液压缸机械效率m η=0.9。
则液压缸上的平衡方程故液压缸无杆腔的有效面积：液压缸内径：按GB/T2348-1980，取标准值D=80mm ；因A1=0.37A ，故活塞杆直径d=0.607D=50mm （标准直径）则液压缸有效面积为：差动连接快进时，液压缸有杆腔压力P2必须大于无杆腔压力P1，其差值估取P2－P1=0.5MPa ，并注意到启动瞬间液压缸尚未移动，此时△P=0；另外取快退时的回油压力损失为0.5MPa 。
根据假定条件经计算得到液压缸工作循环中各阶段的压力.流量和功率，并可绘出其工况图表3—1液压缸在不同工作阶段的压力、流量和功率值工作阶段 计算公式推力 F （N ） 回油腔压力 P 2（MPa ） 工作腔压力 P 1（MPa ） 输入流量 q （L/min ） 输入功率P （KW ） 快进启动 qp P A A v q A A PA F p j j =-=-∆+=)(212128710 0.440 0快进加速 566 1.57 1.07 变化变化快进恒速 436 1.5 1.00 6.86 0.114工进q p P v A q A A p F p j j j 112==+=13769 0.8 3.228 0.4~1.5 0.21~0.8快退启动qp P v A q A A p F p j b j ==+=211871 0 0.2840 0快退566 0.3 0.677变化 变化加速快退恒速4360.30.63418.378 0.194注：1.差动连接时，液压缸的回油口到进油口之间的压力损失p p p p p j b a ∆+=⨯=∆而,5105.2.快退时，液压缸有杆腔进油，压力为jP ，无杆腔回油，压力为bP液压缸的工况图：图3-1工况图三、拟定液压系统原理图3.1调速回路的选择该机床液压系统的功率小（<1kw ）,速度较低；钻镗加工时连续切削，切削力变化小，故采用节流调速的开式回路是合适的，为了增加运动的平稳性，防止钻孔时工件突然前冲，系统采用调速阀的进油节流调速回路，并在回油路中加背压阀。
3.2油源及其压力控制回路的选择该系统为了节能，考虑采用变量叶片泵油源供油。
3.3快速运动与换向回路由于系统要求快进与快退的速度相同，因此在双泵供油的基础上，快进时采用液压缸差动连接快速运动回路，快退时采用液压缸有杆腔进油，无杆腔回油的快速运动回路。
3.4速度换接回路当动力头部件从快进转为工进时滑台速度变化较大，可选用行程阀来控制快进转工进的速度换接，以减少液压冲击。
3.5压力控制回路在泵出口并联一先导式溢流阀，实现系统的定压溢流，同时在该溢流阀的远程控制口连接一个二位二通电磁换向阀，以便一个工作循环结束后，等待装卸工件时，液压泵卸载，并便于液压泵空载下迅速启动。
3.6行程终点的控制方式这台机床用于钻、镗孔（通孔与不通孔）加工，因此要求行程终点的定位精度高因此在行程终点采用死挡铁停留的控制方式。
3.7组成液压系统绘原理图将上述所选定的液压回路进行组合，并根据要求作必要的修改补充，即组成如下图1-3所示的液压系统图。
为便于观察调整压力，在液压泵的进口处、背压阀和液压缸无腔进口处设置测压点，并设置多点压力表开关。
这样只需一个压力表即能观测各点压力。
见附图液压系统中各电磁铁的动作顺序如表3-2所示。
动作名称1YA 2YA 3YA工作台快进- + +工作台工进- + -工作台快退+ - -液压泵卸载- - -3-2电磁铁动作顺序表四、液压元件的选择4.1液压泵的选择液压缸在整个工作循环中的最大工作压力为 3.228MPa,如取进油路上的压力损失为0.8MPa,压力继电器调整压力高出系统最大工作压力之值为0.5MPa，则变量泵的最大工作压力应为Pp=(3.228+0.8+0.5)MPa=4.528MPa由工况图可知，液压泵应向液压缸提供的最大流量为18.378L/min，若回路中的泄漏按液压缸输入流量的10%估计，则液压泵的总流量应为。
由于要求工作平稳，选取最大工作压力为液压泵额定压力的70%，则液压泵的额定压力为:P=Pp/0.7=6.47Mpa根据以上压力和流量的数值查阅产品样本，最后确定选取YBX-B※L型变量叶片泵，其最大排量为25mL/r，压力调节范围为2.0—7.0Mpa，若取液压泵的容积效率0.9=η，泵的转速为1500r/min由于液压缸在快退时输入功率最大，这时液压泵工作压力为0.634MPa,进油路压力损失0.3Mpa,流量为20.22L/min,取泵的总效率为0.75，则液压泵驱动电动机输出所需的功率为根据此数值按JB/T10391-2002,，查阅电动机产品样本选取Y90L-4型电动机，其额定功率KW 5.1P n =，额定转速。
4.2阀类元件及辅助元件的选择根据阀类及辅助元件所在油路的最大工作压力和通过该元件的最大实际流量，可以选出这些液压元件的型号及规格见表3—3表3—3元件的型号及规格序号元件名称估计流量 L/MIN 额定流量L/MIN 额定压力 a MP 额定压降a MP 型号、符号1 变量叶片泵 —257——YBX-B ※L2 三位四通阀 55 80 16 <0.5 35DF3Y-E10B3 行程阀60 63 16 <0.25 AXQE-Ea10B4 调速阀 0.4~1.5 0.2~80 16 — AXQF-Ea10B5 单向阀 60 63 16 0.2 AF3-Ea10B6 单向阀 30 63 0.5-16 <0.2 AF3-Ea10B7 液控顺序阀 22 63 16 <0.3 XF3-E10B8 背压阀0.2~0.8 63 16 — YF3-E10B9 溢流阀 5.1 63 16 ——YF3-E10B10 单向阀22 63 16 <0.2 AF3-Ea10B11 过滤器30 63 —<0.2 XU-63*80J12压力表开关————16——KF3-Ea10B13 单向阀55 63 16 <0.2 KF3-Ea10B14 压力继电器————10 ——HED1KA/104.3油管的选择各元件间连接管道的规格按元件接口处尺寸决定，液压缸进、出油管则按输入、输出的最大流量计算。
由于液压泵的具体选定之后液压缸在各阶段的进、出流量已与原定数值不同，所以要重新计算如表3—4所示表3—4液压缸的进、出流量和运动速度流量、速度快进工进快退输入流量/(L/min)排出流量/(L/min)运动速度/(m/min)v由表中的数据可知所选液压泵的型号、规格适合。
由表3—4可知，该系统中最大压力小于3MPa ，油管中的流速取3m/s 。
所以按公式2qd v π=可计算得液压缸无杆腔和有杆腔相连的油管内径分别为：则选18mm 的孔径。
4.4油箱的选择油箱容积按《液压传动》式（7-8）估算，当取ζ为7时，求得其容积按JB/T7938-1999规定，取标准值V=250L 。
五、液压系统性能验算5.1验算系统压力损失并确定压力阀的调整值（1）快进滑台快进时，液压缸差动连接，进油路上油液通过单向阀10的流量是22L/MIN ，通过电液换向阀2的流量是20.22L/MIN ，然后与液压缸的有杆腔的回油汇合，以流量51.80L/min 通过行程阀3并进入无杆腔。
因此进油路上的总压降为此值不大，不会使压力阀开启，故能确保两个泵的流量全部进入液压缸。
回油路上，液压缸有杆腔中的油液通过电液换向阀2和单向阀6的流量都是28.2L/min ，然后与液压泵的供油合并，经行程阀3流入无杆腔。
