民用建筑的应急照明设计

9.2.1高层建筑的下列部位应设置应急照明：楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。

配电室、消防控制空、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、自备发电机房、电话总机房以及发生火灾时仍需吸持工作的其它房间。

观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集的场所。

公共建筑内的疏散走道和居住建筑内走道长度超过20M的内走道。

9.2.2疏散用的应急照明、其地而最低照度不应低于0.5LX消防控制室、消防水泵房.防烟排烟机房、配电室和自备发电机房、电话总机房以及发生火灾时仍需坚待工作的其它房间的应急照明，仍应保证正常照刚的照度。

9.2.3除二类居住建筑外，高层建筑的疏散走道和安全出口处应设灯光硫散指示标志。

9.2.4疏散应急照明灯宜设在墙面上或顶棚上。

安全出口标志宜设在出口的顶部，疏散走道的指示标志宜设在疏散走道及其转角处距地面1.00M以下的墙面上。

走道疏散标志灯的间距不应大于20M。

9.2.5应急照明灯和灯光疏散指示标志。

应设玻璃或其它不燃烧材利制作的保护罩。

9.2.6应急照明和疏散指示标志。

可采用蓄电池作备用电源，且连续供电时间不应少于20MIN，高度超过100M的高层建筑连续供电时间不应少于30MIN。

在工业和民用建筑中，安全照明系统已引起普通重视。

因为它是在紧急情况下，保障人的生命安全，并保证安全地撤离危险场所。

同时可进行必要的操作，以有效地制止灾害或故障蔓延的必要设施。

国际照明委员会（CIE）和不少国家都制定了相应的规范和法规。

例如有：建筑物的内部的安全照明指南[（CIE）81-49号技术文件]；安全照明[U. S. A.(NEC)87-700(美国电气法规)]；事故、疏散和警卫照明[原苏联CHNn11-4-79 (照明设计规范)]；安全照明[日本《照明手册》1978]......，我国亦有相应规范、标准：消防安全标志GB13495-92消防安全标志设置要求GB-15630-1995高层民用建筑设计防火规范GB50045-95消防应急照明灯具通用技术条件GA54-93民用建筑电气设计规范JGJ/T16-92一．《消防安全标志》GB13495-92节录：第3. 4. 5条在标志远离指示文物时，必须联用方向辅助标志。

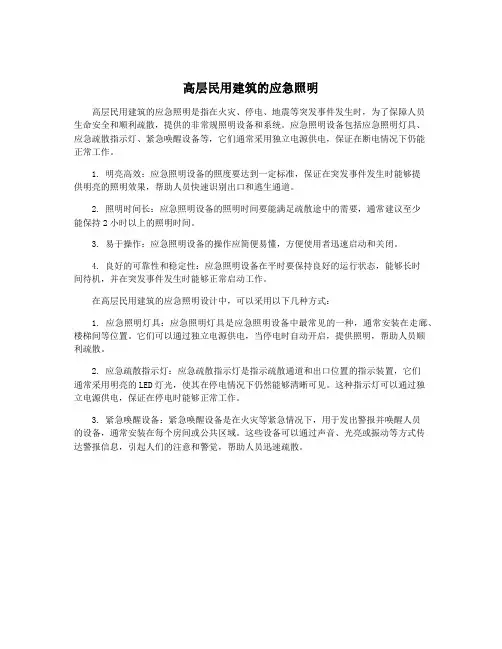

高层民用建筑的应急照明
高层民用建筑的应急照明是指在火灾、停电、地震等突发事件发生时，为了保障人员
生命安全和顺利疏散，提供的非常规照明设备和系统。

应急照明设备包括应急照明灯具、
应急疏散指示灯、紧急唤醒设备等，它们通常采用独立电源供电，保证在断电情况下仍能
正常工作。

1. 明亮高效：应急照明设备的照度要达到一定标准，保证在突发事件发生时能够提
供明亮的照明效果，帮助人员快速识别出口和逃生通道。

2. 照明时间长：应急照明设备的照明时间要能满足疏散途中的需要，通常建议至少
能保持2小时以上的照明时间。

3. 易于操作：应急照明设备的操作应简便易懂，方便使用者迅速启动和关闭。

4. 良好的可靠性和稳定性：应急照明设备在平时要保持良好的运行状态，能够长时
间待机，并在突发事件发生时能够正常启动工作。

在高层民用建筑的应急照明设计中，可以采用以下几种方式：
1. 应急照明灯具：应急照明灯具是应急照明设备中最常见的一种，通常安装在走廊、楼梯间等位置。

它们可以通过独立电源供电，当停电时自动开启，提供照明，帮助人员顺
利疏散。

2. 应急疏散指示灯：应急疏散指示灯是指示疏散通道和出口位置的指示装置，它们
通常采用明亮的LED灯光，使其在停电情况下仍然能够清晰可见。

这种指示灯可以通过独
立电源供电，保证在停电时能够正常工作。

3. 紧急唤醒设备：紧急唤醒设备是在火灾等紧急情况下，用于发出警报并唤醒人员
的设备，通常安装在每个房间或公共区域。

这些设备可以通过声音、光亮或振动等方式传
达警报信息，引起人们的注意和警觉，帮助人员迅速疏散。

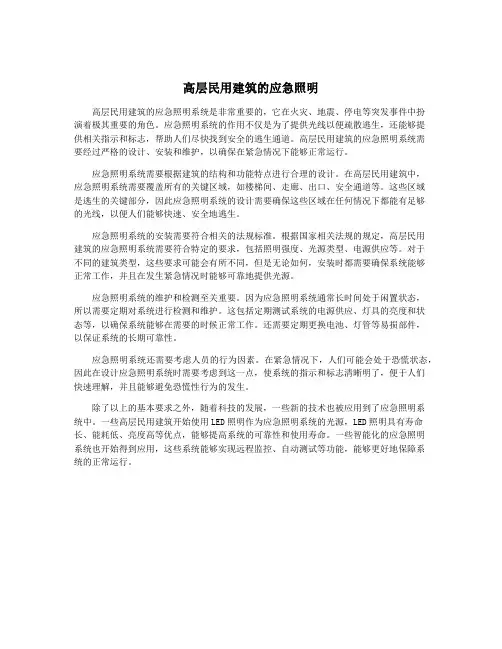

高层民用建筑的应急照明高层民用建筑的应急照明系统是非常重要的，它在火灾、地震、停电等突发事件中扮演着极其重要的角色。

应急照明系统的作用不仅是为了提供光线以便疏散逃生，还能够提供相关指示和标志，帮助人们尽快找到安全的逃生通道。

高层民用建筑的应急照明系统需要经过严格的设计、安装和维护，以确保在紧急情况下能够正常运行。

应急照明系统需要根据建筑的结构和功能特点进行合理的设计。

在高层民用建筑中，应急照明系统需要覆盖所有的关键区域，如楼梯间、走廊、出口、安全通道等。

这些区域是逃生的关键部分，因此应急照明系统的设计需要确保这些区域在任何情况下都能有足够的光线，以便人们能够快速、安全地逃生。

应急照明系统的安装需要符合相关的法规标准。

根据国家相关法规的规定，高层民用建筑的应急照明系统需要符合特定的要求，包括照明强度、光源类型、电源供应等。

对于不同的建筑类型，这些要求可能会有所不同，但是无论如何，安装时都需要确保系统能够正常工作，并且在发生紧急情况时能够可靠地提供光源。

应急照明系统的维护和检测至关重要。

因为应急照明系统通常长时间处于闲置状态，所以需要定期对系统进行检测和维护。

这包括定期测试系统的电源供应、灯具的亮度和状态等，以确保系统能够在需要的时候正常工作。

还需要定期更换电池、灯管等易损部件，以保证系统的长期可靠性。

应急照明系统还需要考虑人员的行为因素。

在紧急情况下，人们可能会处于恐慌状态，因此在设计应急照明系统时需要考虑到这一点，使系统的指示和标志清晰明了，便于人们快速理解，并且能够避免恐慌性行为的发生。

除了以上的基本要求之外，随着科技的发展，一些新的技术也被应用到了应急照明系统中。

一些高层民用建筑开始使用LED照明作为应急照明系统的光源，LED照明具有寿命长、能耗低、亮度高等优点，能够提高系统的可靠性和使用寿命。

一些智能化的应急照明系统也开始得到应用，这些系统能够实现远程监控、自动测试等功能，能够更好地保障系统的正常运行。

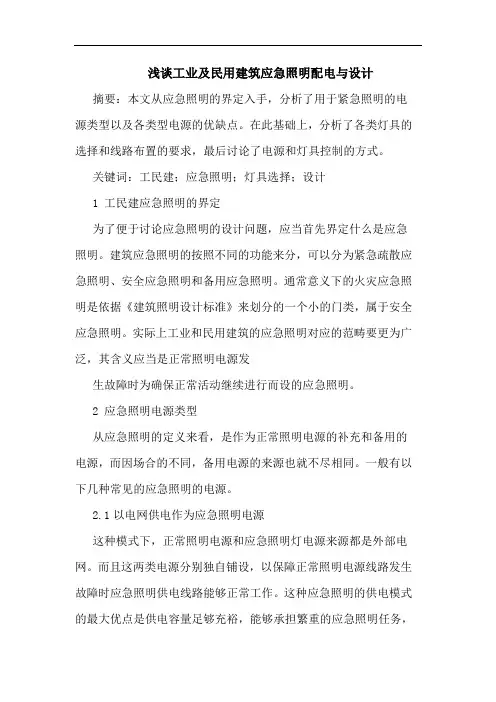

浅谈工业及民用建筑应急照明配电与设计摘要：本文从应急照明的界定入手，分析了用于紧急照明的电源类型以及各类型电源的优缺点。

在此基础上，分析了各类灯具的选择和线路布置的要求，最后讨论了电源和灯具控制的方式。

关键词：工民建；应急照明；灯具选择；设计1 工民建应急照明的界定为了便于讨论应急照明的设计问题，应当首先界定什么是应急照明。

建筑应急照明的按照不同的功能来分，可以分为紧急疏散应急照明、安全应急照明和备用应急照明。

通常意义下的火灾应急照明是依据《建筑照明设计标准》来划分的一个小的门类，属于安全应急照明。

实际上工业和民用建筑的应急照明对应的范畴要更为广泛，其含义应当是正常照明电源发生故障时为确保正常活动继续进行而设的应急照明。

2 应急照明电源类型从应急照明的定义来看，是作为正常照明电源的补充和备用的电源，而因场合的不同，备用电源的来源也就不尽相同。

一般有以下几种常见的应急照明的电源。

2.1以电网供电作为应急照明电源这种模式下，正常照明电源和应急照明灯电源来源都是外部电网。

而且这两类电源分别独自铺设，以保障正常照明电源线路发生故障时应急照明供电线路能够正常工作。

这种应急照明的供电模式的最大优点是供电容量足够充裕，能够承担繁重的应急照明任务，正常照明线路发生故障时能够方便的切换至备用电源。

但这种模式的缺点也很明显，即由于正常照明电源和应急照明电源都依赖于外部电网，一旦发生严重的地震、台风等自然灾害，外部电网瘫痪时，该应急照明照明电源也会随之失去作用。

2.2以柴油发电机作为应急照明电源这种模式的最大优点是布置灵活且供电的时间可方便控制，在外部电网瘫痪时仍能提供应急照明。

但这种模式的缺点也很明显，即受到柴油发电机功率的限制，所能提供的供电容量较小，多数情况下柴油发电机处于备用状态，其经济性受到影响，加之柴油发电机的启动时间相对较长，因此在对正常照明电源和应急照明电源切换时间要求较高的场合，如舞台、演唱会等就不适用。

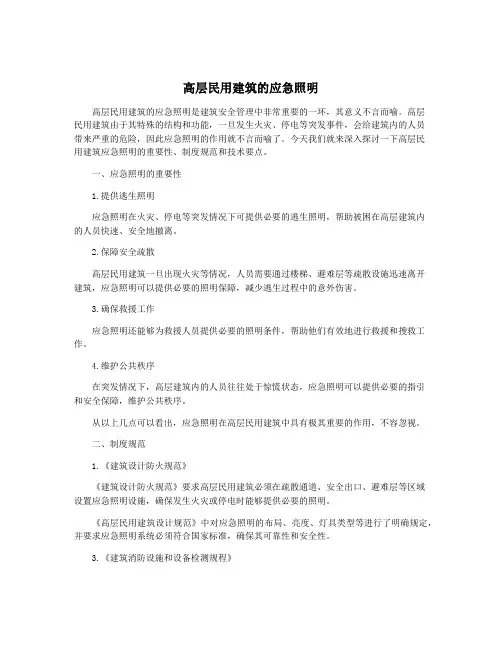

高层民用建筑的应急照明高层民用建筑的应急照明是建筑安全管理中非常重要的一环，其意义不言而喻。

高层民用建筑由于其特殊的结构和功能，一旦发生火灾、停电等突发事件，会给建筑内的人员带来严重的危险，因此应急照明的作用就不言而喻了。

今天我们就来深入探讨一下高层民用建筑应急照明的重要性、制度规范和技术要点。

一、应急照明的重要性1.提供逃生照明应急照明在火灾、停电等突发情况下可提供必要的逃生照明，帮助被困在高层建筑内的人员快速、安全地撤离。

2.保障安全疏散高层民用建筑一旦出现火灾等情况，人员需要通过楼梯、避难层等疏散设施迅速离开建筑，应急照明可以提供必要的照明保障，减少逃生过程中的意外伤害。

3.确保救援工作应急照明还能够为救援人员提供必要的照明条件，帮助他们有效地进行救援和搜救工作。

4.维护公共秩序在突发情况下，高层建筑内的人员往往处于惊慌状态，应急照明可以提供必要的指引和安全保障，维护公共秩序。

从以上几点可以看出，应急照明在高层民用建筑中具有极其重要的作用，不容忽视。

二、制度规范1.《建筑设计防火规范》《建筑设计防火规范》要求高层民用建筑必须在疏散通道、安全出口、避难层等区域设置应急照明设施，确保发生火灾或停电时能够提供必要的照明。

《高层民用建筑设计规范》中对应急照明的布局、亮度、灯具类型等进行了明确规定，并要求应急照明系统必须符合国家标准，确保其可靠性和安全性。

3.《建筑消防设施和设备检测规程》《建筑消防设施和设备检测规程》对应急照明系统的检测和维护工作进行了详细规定，包括定期检测、保养和维修等内容，以确保应急照明系统随时可用。

以上规范体系为高层民用建筑的应急照明提供了明确的法律依据和技术要求，对于保障建筑安全和人员生命财产安全具有非常重要的意义。

三、技术要点1.灯具布局应急照明灯具的布局要达到辐射照明全面均匀、照度合理、光强均匀的要求，确保在突发情况下楼梯间、走廊、避难层等区域能够提供清晰、明亮的逃生照明。

范鸣(1958),男,高级工程师,研究方向为建筑电气及供配电设计。

民用建筑应急照明设计范鸣(浙江工业大学建筑规划设计研究院,浙江杭州310014)摘要:根据现行的相关设计规范,就民用建筑应急照明的设计进行了探讨。

介绍了应急照明负荷等级的确定,以及应急照明电源的选择,对应急照明的供电方式、控制方式提出了个人的看法。

指出应急照明的控制方式应向智能化、网络化发展。

关键词:民用建筑;应急照明;供电电源;负荷等级中图分类号:TU 113.6文献标志码:B 文章编号:16748417(2010)070047050引言应急照明是现代建筑物内安全保障体系的一个重要组成部分。

在紧急情况下为了保障人员的生命安全及消防和救援工作的顺利进行,应急照明的设置是非常必要的。

在一些工作场所和公共场所的重要位置,为保证发生故障时一些重要工作的继续进行,应急照明也有着十分重要的作用。

随着现代建筑的快速发展,各类大型、超大型建筑越来越多,功能越来越复杂,在设计中对应急照明的合理配置和可靠使用显得更加重要。

1应急照明概念GB 500342004!建筑照明设计标准对应急照明的概念有明确规定,应急照明是指因正常照明的电源失效而启用的照明。

应急照明包括疏散照明、安全照明、备用照明。

(1)疏散照明:用于确保疏散通道被有效地辨认和使用的照明。

(2)安全照明:用于确保处于潜在危险之中的人员安全的照明。

(3)备用照明:用于确保正常活动继续进行的照明。

2应急照明负荷等级的确定一个建筑项目的供电负荷等级的确定取决于该建筑物的分类属性、工程性质、规模大小等要素。

判断依据主要为国家有关部门制定的规范,常用的包括:GB 500451995!高层民用建筑设计防火规范第3.0.1条、GB 500162006!建筑设计防火规范第11.1.1条、GB 500521995!供配电系统设计规范第2.0.1条、GB 500981998!人民防空工程设计防火规范第8.1.1条、GB 500671997!汽车库、修车库、停车场设计防火规范第3.0.1条和9.0.1条。

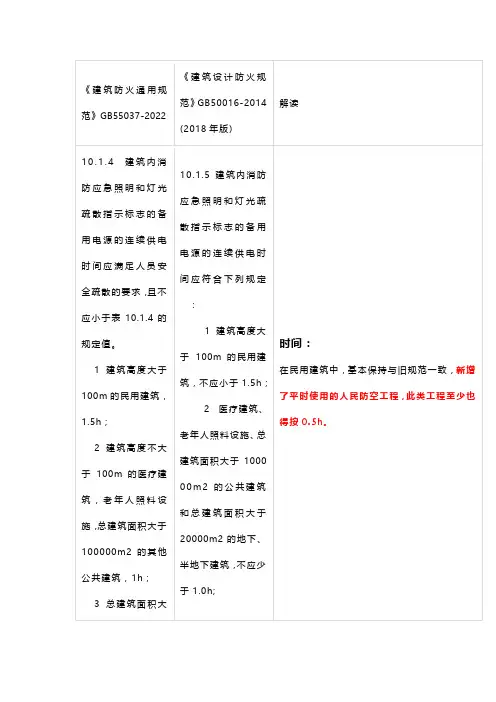

于20000m2的地下或半地下建筑，1.0 h；4 平时使用的人民防空工程，除上述规定外的其他建筑，0.5h。

3 其他建筑，不应少于0.5h。

10.1.8 除筒仓、散装粮食仓库和火灾发展缓慢的场所外，下列建筑应设置灯光疏散指示标志，疏散指示标志及其设置间距、照度应保证疏散路线指示明确、方向指示正确清晰、视觉连续：1 甲、乙、丙类厂房，高层丁、戊类厂房；2 丙类仓库，高10.3.5 公共建筑、建筑高度大于54m的住宅建筑、高层厂房（库房）和甲、乙、丙类单、多层厂房，应设置灯光疏散指示标志，并应符合下列规定：1 应设置在安全出口和人员密集的场所的疏散门的正上方；2应设置在疏散走道及其转角疏散指示标志：1 甲、乙、丙类厂房都设，新旧规范一致；2 高层厂房都设（含甲、乙、丙、丁、戊），新旧规范一致；3 高层仓库都设，新旧规范一致；4 新增丙类仓库设置；旧规范无；5 公共建筑都设，新旧规范一致；6 新增高度大于27m的住宅建筑设置，旧规范大于54m的住宅建筑设置；7 新规对有人停留的汽车库和修车库较之前的GB 50067-2014更加严格；8 新规明确了平时使用的人民防空工程、地下或半地下建筑，无论规模大小全部要求设置。

散楼梯(间)、疏散楼梯间的前室或合用前室、避难走道及其前室、避难层、避难间、消防专用通道、兼作人员疏散的天桥和连廊；2 观众厅、展览厅、多功能厅及其疏散口；3 建筑面积大于200m2的营业厅、餐厅、演播室、售票厅、候车(机、船)厅等人员密集的场所及其疏散口；4 建筑面积大于100m2的地下或半地下公共活动场所；前室或合用前室、避难走道、避难层(间)；2 观众厅、展览厅、多功能厅和建筑面积大于200m2的营业厅、餐厅、演播室等人员密集的场所；3 建筑面积大于100m2的地下或半地下公共活动场所；4 公共建筑内的疏散走道；5 人员密集的厂房内的生产场所及疏散走道。

4 新增了对”观众厅、展览厅、多功能厅和建筑面积大于200m2的营业厅、餐厅、演播室等人员密集的场所“的疏散口设置疏散照明的要求；5 厂房不再明确是人员密集场所的生产场所，而是能作为疏散通道和逃生通道的部位都需要设置疏散照明；6 新增并明确建筑面积大于100m2的地下或半地下公共活动场所需设置疏散照明。
