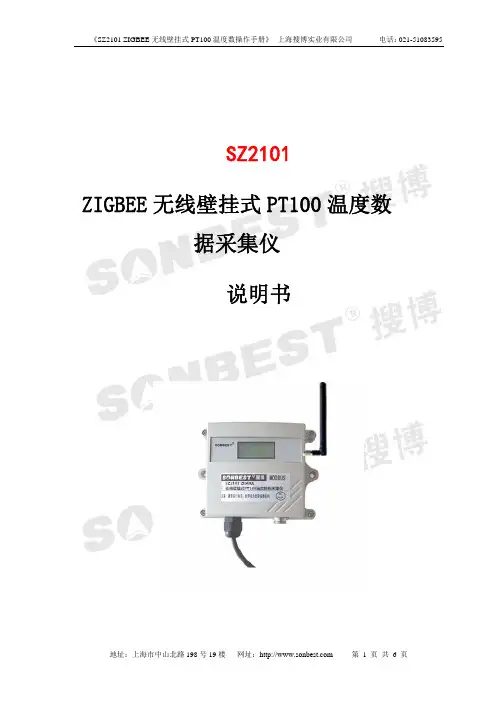

SZ2101 ZIGBEE无线壁挂式PT100温度数据采集仪说明书SZ2101 ZIGBEE无线壁挂式PT100温度数据采集仪,配合美国进口传感器,实现低成本温度状态在线监测的实用型专业模块，本模块可应用于：(1)SMT行业温度数据监控、 (2) 电子设备厂温度数据监控(3)、 冷藏库温度监测(4)、 仓库温度监测、 (5) 药厂GMP监测系统、 (6)环境温度监控(7) 、电信机房温度监控、 (8) 其它需要监测温度的各种场合等。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，可方便与PLC、组态软件通讯联机。
用户根据通讯协议可与任何串口通讯软件实现设备数据查询和设置。
本设备可以用以检测PT100传感器或温度采集与显示。
技术参数参数SZ2101显示范围-200℃~+500℃显示精度±1%FSD显示分辩率0.1℃波特率 9600通讯端口Zigbee无线无线频率 2.4G ISM全球免费频段（ZigBee）网络类型星型网网络容量65535个网络节点供电电源DC6-24V 1A功耗2W支持传感器 PT100运行环境-40 - 85℃外形尺寸115×96×30mm³特点1 提供二次开发通讯协议2 每台仪器有唯一的地址编号，可通过拔码开关设置3基于工业通用的MODBUS-RTU协议，可接入PLC或组态软件4 数据读写方便，一个命令可以读出所有测量数据5 可与各种PT100传感器直接连接6 赠送二次开发测试软件7 双排显示，温度与PT100电阻值同时显示。
8 无线频率：2.4G ISM全球免费频段（ZigBee）9 星型网络结构，可接入65535个网络节点10 抗干扰能力较强11 信道检测让数据减少碰撞ZIGBEE简介Zigbee是基于IEEE802.15.4标准的低功耗个域网协议。
根据这个协议规定的技术是一种短距离、低功耗的无线通信技术。
无线电测向技术简介测定电波来波方向，往往需要以几个位置不同的测向站(台)组网测向，用各测向站的示向度(线)进行交汇。
条件允许时，也可以用移动测向站，在不同位置依次分时交测。
无线电测向的方法无线电测向一般有以下几种方法：2.1、幅度比较式测向体制幅度比较式测向体制的工作原理是：依据电波在行进中，利用测向天线阵或测向天线的方向特性，对不同方向来波接收信号幅度的不同，测定来波方向。
幅度比较式测向体制的特点：测向原理直观明了，一般来说系统相对简单，体积小，重量轻，价格便宜。
存在间距误差和极化误差，抗波前失真的能力受到限制。
频率覆盖范围、测向灵敏度、准确度、测向时效、抗多径能力和抗干扰能力等重要指标，要根据具体情况做具体分析。
2.2、干涉仪测向体制干涉仪测向体制的测向原理是：依据电波在行进中，从不同方向来的电波到达测向天线阵时，在空间上各测向天线单元接收的相位不同，因而相互间的相位差也不同，通过测定来波相位和相位差，即可确定来波方向。
在干涉仪测向方式中，是直接测量测向天线感应电压的相位，而后求解相位差，其数学公式与幅度比较式测向的公式十分相似。
相关干涉仪测向：是干涉仪测向的一种，它的测向原理是：在测向天线阵列工作频率范围内和360度方向上，各按一定规律设点，同时在频率间隔和方位间隔上，建立样本群，在测向时，将所测得的数据与样本群进行相关运算和插值处理，以获得来波信号方向。
干涉仪测向体制的特点：采用变基线技术，可以使用中、大基础天线阵，采用多信道接收机、计算机和FFT技术，使得该体制测向灵敏度高，测向准确度高，测向速度快，可测仰角，有一定的抗波前失真能力。
该体制极化误差不敏感。
干涉仪测向是当代比较好的测向体制，由于研制技术较复杂、难度较大，因此造价较高。
干涉仪测向对接收信号的幅度不敏感，测向天线在空间的分布和天线的架设间距，比幅度比较式测向灵活，但又必须遵循某种规则。
例如：可以是三角形，也可以是五边形，还可以是L形等。
电力设备的智能无线温度检测系统随着科技的发展，电力设备的温度检测方式也在不断升级。
传统的温度检测方法主要通过有线的方式进行，不仅布线复杂，而且存在一定的安全隐患。
为了解决这些问题，智能无线温度检测系统应运而生。
智能无线温度检测系统采用无线传感器进行温度数据的采集和传输，将传感器分布在电力设备的关键部位。
这些无线传感器可以实时感知设备的温度变化，并将采集到的数据通过无线方式传输到中控终端。
中控终端对采集到的数据进行处理，并通过监测软件实时显示设备的温度状态。
智能无线温度检测系统具有以下几个优点。
无线传感器的安装方便快捷，不需要复杂的布线工作。
只需将传感器粘贴或固定在设备上即可。
无线传感器可以实时监测设备的温度变化，并将数据传输到中控终端。
这样，设备的温度状态可以即时得知，从而及时采取措施，防止设备过热或过载。
智能无线温度检测系统支持多设备的同时监测。
中控终端可以连接多个无线传感器，对多个设备的温度进行监测和管理。
智能无线温度检测系统还支持远程监控。
中控终端连接到互联网后，可以通过手机或电脑进行远程监控，方便工作人员随时了解设备的温度状态。
智能无线温度检测系统在电力设备中的应用广泛。
它可以应用于变压器的温度监测。
变压器是电力设备中非常重要的一环，其温度过高会对设备的正常运行产生影响。
通过能够实时监测变压器温度的智能无线温度检测系统，可以及时发现温度异常情况，并采取相应的措施，保证设备的正常运行。
智能无线温度检测系统还可以应用于发电机组的温度监测。
发电机组是电力设备中的核心部件，温度过高会不仅会影响发电机组的输出功率，还有可能导致设备的损坏。
通过智能无线温度检测系统，可以对发电机组进行实时监测，及时发现温度异常情况，保证设备的正常工作。
智能无线温度检测系统在电力设备中的应用具有重要的意义。
它不仅能够方便快捷地监测设备的温度状态，还能够提供远程监控功能，保证设备的安全运行。
相信在未来的发展中，智能无线温度检测系统将会得到更广泛的应用。
GRS210
VHF/UHF无线电监测/测向系统
100kHz to 3GHz
1 系统简介
GRS210是一个基于多信道宽带射频前端、宽带数字中频处理单元及宽带阵列天线的高性能数字化无线电监测/测向系统。
在复杂电磁环境下，能适应密集信号、捷变信号的快速捕获和实时接收分析，以满足现代无线电频谱监测和无线电测向定位要求。
GRS210适合于固定安装环境。
2 技术特点
●频率范围为100kHz至3GHz
●全无源天线设计，大动态，高灵敏度接收
●20MHz的瞬时信号分析带宽
●3GHz/s多信道并行频谱扫描功能
●5信道相关干涉仪的测向方法，窄带和宽带apFFT测向功能
●最小信号持续时间<1ms
●能够实现同时监测和测向通道
●ITU全参数测量模式
●原始射频、中频和音频数据记录和重现
●远程遥控
3 系统组成
4 技术参数
4.1 天线
（1）HF监测天线：100kHz to 30MHz，无源全向鞭天线
（2）VHF/UHF监测天线：20MHz to 3000MHz，无源全向盘锥天线（3）VHF/UHF测向天线，分为五层：
A：20MHz to 200MHz 五单元垂直极化天线阵，孔径4m
B：30MHz to 350MHz 五单元水平极化天线阵，孔径3m
C：200MHz to 800MHz 五单元垂直极化天线阵，孔径1.4m
D：350MHz to 1300MHz 五单元水平极化天线阵，孔径0.8m
E：800MHz to 3000MHz 五单元垂直极化天线阵，孔径0.36m 4.2 射频前端
（1）VHF/UHF监测接收机
信道数目：5个
频率范围：20MHz to 3000MHz
频率分辨率：1Hz
频率稳定度：≤1×10-7
合成器建立时间：≤1ms
相位噪声：≤-100dBc/Hz@10kHz
输入二阶互调截点：≥45dBm
输入三阶互调截点：≥10dBm
中频频率：21.4MHz
中频带宽：20MHz/300kHz
镜像抑制：≥95dB
中频抑制：≥95dB
杂事抑制：≥110dBm（折合到输入端）
噪声系数：≤14dB
（2）HF监测接收机
信道数目：1个
频率范围：0.1MHz to 30MHz
频率稳定度：≤1×10-7
相位噪声：≤-110dBc/Hz@10kHz
输入二阶互调截点：≥45dBm
输入三阶互调截点：≥10dBm
中频频率：70MHz
中频带宽：20MHz
镜像抑制：≥95dB
中频抑制：≥95dB
杂散抑制：≥110dBm（折合到输入端）
噪声系数：≤5dB
4.3 系统
监测频率范围：100kHz to 3GHz
测量动态范围：≥120dB。
频谱扫描速度：≥3GHz/s
监测接收灵敏度：≤1μV/m（BW=10kHz）
中频分析带宽：20MHz、10MHz、1MHz、500kHz、250kHz。
10kHz 解调模式：AM、FM、PM、Pulse、I/Q、USB、LSB、CW、ISB
场强测量误差：≤3dB
带宽测量误差：≤5%
调制测量误差：≤5%（AM、FM测量）
频率测量误差：≤f0×10-7±10Hz
占用度精度：≥99 %
测向频率范围：20MHz to 3000MHz
测向灵敏度：≤1.5μV/m（BW=10kHz）
测向时间：≤1ms
测向误差：≤1.0°(RMS)
测向抗扰度：≥3dB（带内，测试信号-干扰信号）
互换性：符合GJB 367A中3.7的要求，相同部件、零件、元器件和功能单
元之间应能互换。
维修性：平均维修时间MTTR≤30分钟
可靠性：平均故障间隔时间MTBF≥2000小时
工作温度：-10℃～55℃（室内内设备），-25℃～55℃（室外外设备）
储存温度：-40℃～60℃。
湿热:按照GJB367A第3.10.2.5条要求，按照GJB367A附录A中“A07湿热试验”规定的地面设备湿热试验后，设备应符合规定要求。
淋雨:按照GJB367A第3.10.2.7条要求，按照GJB367A附录A中“A06淋雨试验”规定的淋雨试验后，设备天线部分应符合规定要求。
振动：按照GJB367A第3.10.3.1条车内设备使用要求，在经受GJB150.16规定下的振动条件试验后设备能正常工作。
冲击：按照GJB367A第3.10.3.2条车内设备使用要求，在经受GJB150.16规定条件下的冲击试验后设备能正常工作。
电磁兼容性：按照GJB151A第条5.2表3陆军地面设备要求，按照GJB152A 规定的方法试验后，设备应符合规定要求。
5 主要功能
5.1 频谱扫描
在指定的频率范围内，进行快速扫描，显示全频段内信号的频谱分布和随时间的变化情况。
实时统计占用频谱的中间值、最大值、最小值、上十分值、下十分值以及给定时间段的占用度。
5.2 信道扫描
对多个离散的频点信号进行扫描，逐一进行参数测量，统计信道占用情况。
5.3 信号搜索
在指定的一个或多个频段范围内，根据预设的参考信号，快速查找新出现的信号，记录其出现的时间、捕获次数，并统计其变化的规律。
5.4 参数测量
在时域、频域、调制域测量信号的中心频率、带宽、场强、调制、频偏等参数；显示给定带宽信号实时频谱及最大谱、最小谱和平均谱；显示信号时域、频域、调制域测波形和眼图、星坐图等。
可同时对5路信号进行参数测量。
5.5 中频分析
对未知信号进行中频频谱分析、时域分析和参数分析。
自适应判别信号的带宽和调制类型，并以多种模式同步解调基带信号，统计信号各参数随时间的变化情况。
可同时对多路信号进行对比分析。
5.6 录音监听
能对AM、FM、CW、LSB、USB、PULSE、IQ等信号进行多信道并行解调并监听；可根据信号的幅度强弱设置录音门限（自动录音）。
可同时对16路信号进行不同模式的解调、监听。
5.7 窄带测向
基于相关干涉仪测向方法，对某一给定信号进行高精度测向，给出信号的来波方位、测向质量及电平值。
5.8 宽带测向
基于apFFT技术，对20MHz中频带宽内的所有信号同时进行测向，给出所
有超过门限信号的来波方位和电平值，并能对重点监视信号进行标识。
5.9 扫描测向
对给定频段或多个离散频点进行逐一扫描测向，给出每个信道间隔上的信号的来波方位和电平值，并能对重点监视信号进行标识。
5.10 交汇定位
对多个不同站点的测向结果，在电子地图背景下进行交叉定位统计，估计出信号的经纬度位置，并给出估计概率椭圆分布。
5.11 数据管理
对保存在数据库中的监测数据进行统计、报表、图形、查询、维护、管理等。
5.12 远程遥控
远程开关机，远程监控，自动监测任务下达，数据下载等。
