一、概述1.1需求背景伴着电子时代的迅猛发展和人民物质生活的水平的提高，越来越多的电子购物浪潮也汹涌而来。

我们容身在这个信息化的大时代，网购也就成了许多人生活中必不可少的一部分，足不出户的便捷式购物与传统的购物方式大相径庭，人们在享受到方便、实惠的同时也不必担忧安全的问题，既方便了自身也推动着国家经济的发展。

电子商务网络购物平台，无疑是这个时代的进步。

1.2编写目的数据库设计说明书是数据库设计的必要部分，对设计中的数据库的所有标识、逻辑结构和物理结构作出具体的设计规定。

本数据库的设计说明书编写的目的是对网上购物系统设计的说明，明确系统中的各项功能与非功能的需求，从而做出系统的数据流图以及实体联系图。

作为系统的基准文档，为以后的开发和维护提供依据。

1.3软件定义Myeclipse 10.0:一个非常优秀的用于开发Java、J2EE的Eclipse插件集合，Myeclipse功能非常强大，支持也十分广泛，尤其对各种开源产品的支持也不错。

Apache Tomcat 6.0:是一个开放源代码、运行servlet和JSP Web应用软件容器。

Microsoft SQL Server 2005:Structured Query Language1.4开发环境本电子商务网络购物平台的开发环境是Windows 7、Myeclipse10.0、Apache Tomcat6.0，数据库环境是Microsoft SQL Server 2005。

二、需求分析2.1问题陈述设计网络购物系统的数据库。

2.1需完成的功能客户功能：(1) 游客可以查看商品信息，浏览网站信息，经过注册可以成为注册客户。

(2) 注册客户：注册、客户信息查看和修改。

客户登录、确认客户信息，显示客户信息。

商品信息浏览、购物车管理、商品查找、订单查询以及商品评论。

结账、确认订单、订单状态查询、历史订单查询。

商家功能：商品的增删改。

订单处理、订单配送。

客户注册后，登录到电子商务网站，进入购物流程。

网上服装商店1、E_R图2、关系表供应商：编号名称联系人地址电话进货：货品编码进货号进货量商品：编码名称售价产地供应商批号尺码客户：编号名称地址电话邮政编码订货：订单号销售工号货品编码客户编号订单日期发货方式付款方式总金额销售人员：工号部门号姓名地址电话销售部：编码名称人数3、表结构客户表销售人员表——网上服装商店Create databaseGo——供应商表Create table 供应商表（编号int primary key，名称varchar（20）not null，联系人varchar（10）not null，地址varchar（50），电话varchar（13）nuique）Go——进货表Create table进货表（货品编码int primary key，进货码int ，进货量int check（进货量>0））Go——商品表Create table商品表（编码int primary key，名称varchar（20）not null，售价money，产地varchar（50），供应商varchar（20），批号int，尺码intGo——客户表Create table客户表（编号int primary key，名称varchar(20)not null，地址Varchar（50），电话varchar（13）unique，邮政编码varchar（6））Go——订货表Create table订货表（订单号int primary key，销售工号int，货品编码int constraint goodnoForeign key references 商品表（编码），客户编号int constraint custono Foreign key references 客户表（编号），订单日期datatime，发货方式varchar（20），付款方式vatchar（20），总金额money）Go——销售人员表Create table销售人员表（工号int primary key，部门号int，姓名varchar（20），地址varchar（50），电话varchar（13））Go——销售部表Create table销售部表（编码int primary key，名称varchar（20），人数varchar（20））。

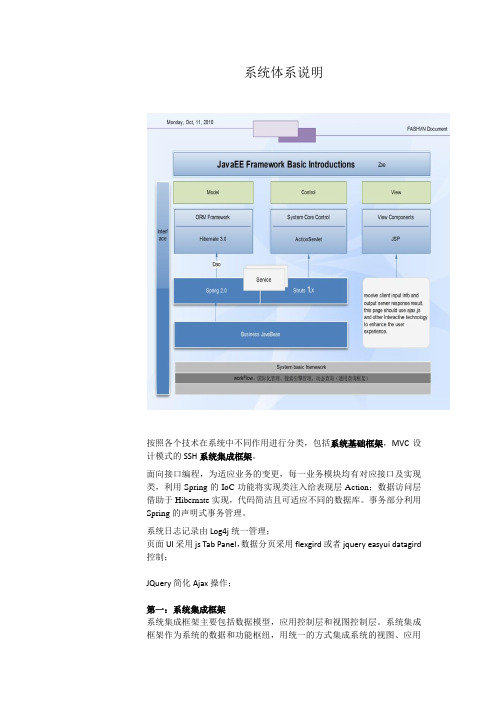

系统体系说明
按照各个技术在系统中不同作用进行分类，包括系统基础框架，MVC设计模式的SSH系统集成框架。

面向接口编程，为适应业务的变更，每一业务模块均有对应接口及实现类，利用Spring的IoC功能将实现类注入给表现层Action；数据访问层借助于Hibernate实现，代码简洁且可适应不同的数据库。

事务部分利用Spring的声明式事务管理。

系统日志记录由Log4j统一管理；
页面UI采用js Tab Panel，数据分页采用flexgird或者jquery easyui datagird 控制；
JQuery简化Ajax操作；
第一：系统集成框架
系统集成框架主要包括数据模型，应用控制层和视图控制层。

系统集成框架作为系统的数据和功能枢纽，用统一的方式集成系统的视图、应用
功能和数据。

●数据模型是整个系统各个框架、各个功能模块的公共数据语言，以
统一的、动态的方式记录系统的业务数据，保证数据在各个功能模块之间进行共享和传输。

数据库持久化操作交由Hibernate管理，事务统一由Spring管理。

●应用控制层从控制和功能调用的角度集成系统的各个应用和功能，
以统一的、动态的、基于统一事件出发的方式支持各个功能应用进行互相调用；解耦各个功能之间的直接依赖关系；使系统拥有良好的灵活性、可扩展性。

●视图控制层位于客户端的页面层，以可配置的方式组织页面与页面
之间、页面与后台服务之间的关系。

使用Ajax实现异步交互增加用户体验。

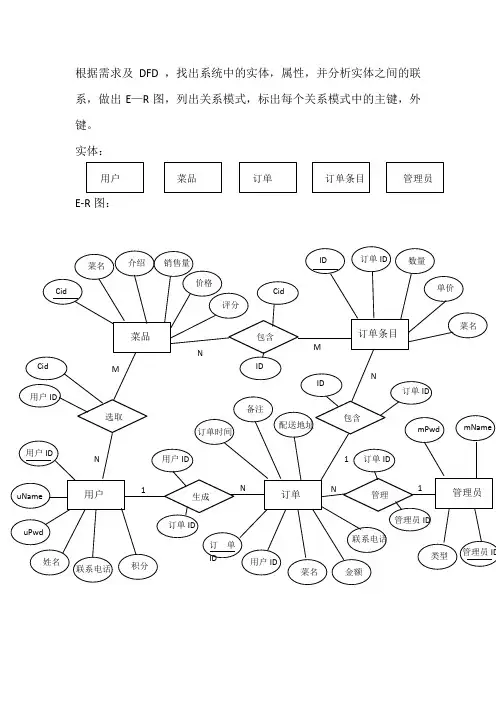

网上购物系统ER图。

目录1．引言 (3)1.1项目名称 (3)1.2编写目旳 (3)1.2项目背景 (3)1.3定义 (3)1.4参照资料 (3)2．任务概述 (4)2.1项目总体目旳 (4)2.3需求概述 (4)2.2运营环境 (4)2.2.1 软件环境 (4)2.2.2 硬件环境 (4)2.4开发环境 (4)2.5条件与限制 (4)3．总体设计 (5)3.1系统架构 (6)3.2解决流程 (7)4．功能具体设计 (7)4.1 系统体系构造 (7)4. 2 功能设计 (8)4. 3 代码设计 (10)4. 4顾客界面设计 (10)4. 5 数据库设计 (10)5．系统实行与维护...................................................................... 错误!未定义书签。

5.1系统测试 ....................................................................... 错误!未定义书签。

5.1.1软件测试 .............................................................. 错误!未定义书签。

5.1.2应用程序测试 ...................................................... 错误!未定义书签。

5.1.3 网站测试.............................................................. 错误!未定义书签。

5.2系统维护........................................................................ 错误!未定义书签。

1 引言随着信息技术、Internet技术、数据库技术旳不断发展完善，网络成旳加快，老式旳购物方式也越来越不能满足人们快节奏旳生活需求，使得公司旳IT部门结识到互联网旳优势，电子商务就是在这样一种背景下产生发展起来旳。

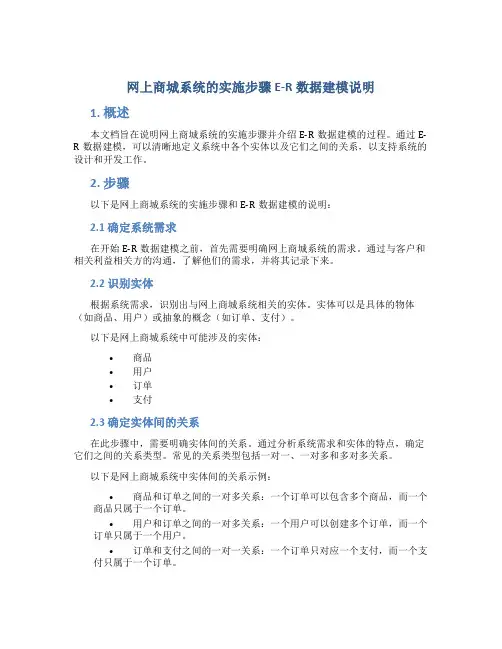

网上商城系统的实施步骤E-R数据建模说明1. 概述本文档旨在说明网上商城系统的实施步骤并介绍E-R数据建模的过程。

通过E-R数据建模，可以清晰地定义系统中各个实体以及它们之间的关系，以支持系统的设计和开发工作。

2. 步骤以下是网上商城系统的实施步骤和E-R数据建模的说明：2.1 确定系统需求在开始E-R数据建模之前，首先需要明确网上商城系统的需求。

通过与客户和相关利益相关方的沟通，了解他们的需求，并将其记录下来。

2.2 识别实体根据系统需求，识别出与网上商城系统相关的实体。

实体可以是具体的物体（如商品、用户）或抽象的概念（如订单、支付）。

以下是网上商城系统中可能涉及的实体：•商品•用户•订单•支付2.3 确定实体间的关系在此步骤中，需要明确实体间的关系。

通过分析系统需求和实体的特点，确定它们之间的关系类型。

常见的关系类型包括一对一、一对多和多对多关系。

以下是网上商城系统中实体间的关系示例：•商品和订单之间的一对多关系：一个订单可以包含多个商品，而一个商品只属于一个订单。

•用户和订单之间的一对多关系：一个用户可以创建多个订单，而一个订单只属于一个用户。

•订单和支付之间的一对一关系：一个订单只对应一个支付，而一个支付只属于一个订单。

2.4 确定属性在这一步骤中，识别出每个实体的属性。

属性是描述实体特征的信息。

根据系统需求，确定每个实体具有哪些属性，并将其记录下来。

以下是网上商城系统中可能使用的属性示例：•商品实体的属性：商品名称、商品描述、价格、库存量等。

•用户实体的属性：用户名、密码、邮箱地址、电话号码等。

•订单实体的属性：订单编号、订单状态、下单时间等。

2.5 绘制E-R图根据确定的实体、关系和属性，使用E-R（实体-关系）图工具绘制数据模型图。

E-R图是一种用于可视化实体、关系和属性之间关联的图形表示它们之间的联系。

在E-R图中，使用实体矩形框和关系线来表示实体和它们之间的关系。

每个实体矩形框内部列出实体的属性，关系线表示实体之间的关系。

信息系统分析报告超市管理系统小组成员：韩娜2009012239冯超然2009012236仇震2009012246目录1. 前言 (3)2. 系统需求分析 (3)3. ER图 (4)4. 用例图 (5)5. 用例描述 (7)6. 类图 (8)7. 时序图 (9)8. 通信图 (10)1.前言本文主要目的是利用建模工具对超市管理系统进行建模，用类图、用例图、时序图、协作图、状态图、活动图等面向对象分析与设计的软件过程，更好的被用户所理解。

2.系统需求分析超市管理系统需要实现对超市收银，库存，采购的管理，系统需要方便易用，辅助超市员工对超市进行管理，提高超市员工的工作效率，进而提高超市的收益。

本系统实现对进货单的添加、修改、删除、查询功能，对每一笔进货单都进行备案，存入数据库中，可以按货单号和进货日期多种方式进行查询，对数据库中无用的进货单执行删除操作。

对每一笔进货单中的货物的详细信息进行记载，将货物的详细信息载入数据库中，方便查询和对货物信息的管理。

本系统还需要对库存信息实行管理，是超市工作人员能随时查看库存情况，及时提醒采购员对缺货商品采购。

3.ER图4.用例图包图：参与者用例图：收银管理用例图：库存管理用例：后台管理用例：5.用例描述6.类图分析用例描述，作出如下类图：7.时序图7.1、管理员登录管理员登录界面主要是验证登录信息，当输入的登录信息不正确时，提示用户并且重新返回登录界面。

7.2、管理员添加进货单管理员添加进货单的操作，管理员填写好相应的进货单项之后，系统自动把进货单信息写入数据库中，修改了进货单数据库中的内容，同时数据库也自动的修改了柜存信息中的内容。

8.通信图8.1、管理员登录8.2、管理员添加进货单超市管理系统说明书超市管理系统说明书。
