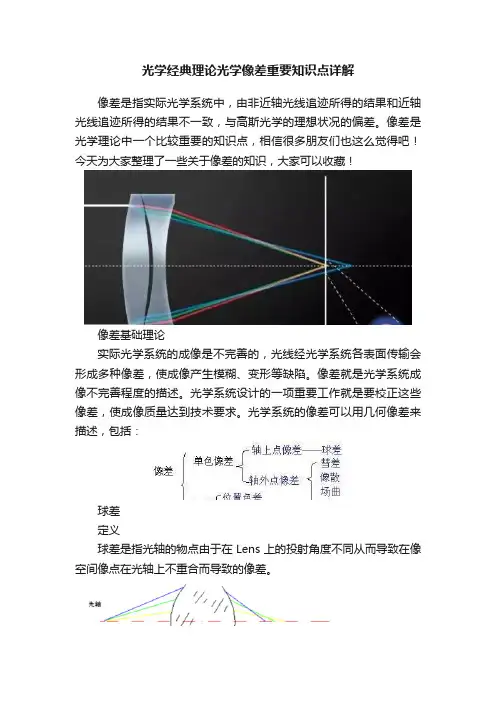

光学经典理论光学像差重要知识点详解像差是指实际光学系统中，由非近轴光线追迹所得的结果和近轴光线追迹所得的结果不一致，与高斯光学的理想状况的偏差。
像差是光学理论中一个比较重要的知识点，相信很多朋友们也这么觉得吧！今天为大家整理了一些关于像差的知识，大家可以收藏！像差基础理论实际光学系统的成像是不完善的，光线经光学系统各表面传输会形成多种像差，使成像产生模糊、变形等缺陷。
像差就是光学系统成像不完善程度的描述。
光学系统设计的一项重要工作就是要校正这些像差，使成像质量达到技术要求。
光学系统的像差可以用几何像差来描述，包括：球差定义球差是指光轴的物点由于在Lens上的投射角度不同从而导致在像空间像点在光轴上不重合而导致的像差。
在光学中，球面像差是发生在经过透镜折射或面镜反射的光线，接近中心与靠近边缘的光线不能将影像聚集在一个点上的现象。
这在望远镜和其他的光学仪器上都是一个缺点。
这是因为透镜和面镜必须满足所需的形状，否则不能聚焦在一个点上造成的。
球面像差与镜面直径的四次方成正比，与焦长的三次方成反比，所以他在低焦比的镜子，也就是所谓的“快镜”上就比较明显。
成因对使用球面镜的小望远镜，当焦比低于f/10时，来自远处的点光源（例如恒星）就不能聚集在一个点上。
特别是来自镜面边缘的光线比来自镜面中心的光线更不易聚焦，这造成影像因为球面像差的存在而不能很尖锐的成象。
所以焦比低于f/10的望远镜通常都使用非球面镜或加上修正镜。
一个点光源在负球面像差(上) 、无球面像差(中)、和正球面像差(下)的系统中的成像情形。
左面的影相是在焦点内成像，右边是在焦点外的成像。
来自球面镜的球面像差消球差曲面多用于高倍率显微镜的物镜。
一个消球差薄透镜由一个消球差球面和一个平面经组成，对于平行光。
消球差薄透镜等同一块平板玻璃，对于聚合光束，消球差薄透镜增加光束的聚合度，对于发散光束，消球差薄透镜增加光束的发散度。
球差的校正方法凹凸透镜补偿法和非球面校正球差。
实验二平行光管的调节使用及位置色差的测量一、 引言平行光管是一种长焦距、大口径，并具有良好像值的仪器，与前置镜或测量显微镜组合使用，既可用于观察、瞄准无穷远目标，又可作光学部件，光学系统的光学常数测定以及成像质量的评定和检测。
二、 实验目的（1）了解平行光管的结构及工作原理（2）掌握平行光管的使用方法（3）了解色差的产生原理（4）学会用平行光管测量球差镜头的色差三、 基本原理根据几何光学原理,无限远处的物体经过透镜后将成像在焦平面上;反之,从透镜焦平面上发出的光线经透镜后将成为一束平行光。
如果将一个物体放在透镜的焦平面上,那么它将成像在无限远处。
图2-1 为平行光管的结构原理图。
它由物镜及置于物镜焦平面上的分划板,光源以及为使分划板被均匀照亮而设置的毛玻璃组成。
由于分划板置于物镜的焦平面上,因此,当光源照亮分划板后,分划板上每一点发出的光经过透镜后,都成为一束平行光。
又由于分划板上有根据需要而刻成的分划线或图案,这些刻线或图案将成像在无限远处。
这样,对观察者来说,分划板又相当于一个无限远距离的目标。
图2-1 平行光管的结构原理图根据平行光管要求的不同,分划板可刻有各种各样的图案。
图2-2 是几种常见的分划板图案形式。
图2-2（a）是刻有十字线的分划板,常用于仪器光轴的校正;图2-2 (b) 是带角度分划的分划板,常用在角度测量上;图2-2 (c) 是中心有一个小孔的分划板,又被称为星点板;图2-2 (d) 是鉴别率板,它用于检验光学系统的成像质量。
鉴别率板的图样有许多种,这里只是其中的一种;图2-2 (e) 是带有几组一定间隔线条的分划板,通常又称它为玻罗板,它用在测量透镜焦距的平行光管上。
图2-2 分划板的几种形式光学材料对不同波长的色光有不同的折射率，因此同一孔径不FCF C L L L ′′′Δ=−同色光的光线经过光学系统后与光轴有不同的交点。
不同孔径不同色光的光线与光轴的交点也不相同。
在任何像面位置，物点的像是一个彩色的弥散斑，如图2-3所示。
像差像差（全称色像差， aberration）是指实际光学系统中，由非近轴光线追迹所得的结果和近轴光线追迹所得的结果不一致，与高斯光学（一级近似理论或近轴光线）的理想状况的偏差。
像差主要分为球差、彗差、场曲、像散、畸变、色差以及波像差。
词条对上述像差进行了详细的介绍。
1像差简介像差一般分两大类：色像差和单色像差。
色像差简称色差，是由于透镜材料的折射率是波长的函数，由此而产生的像差。
它可分为位置色差和放大率色差两种。
单色像差是指即使在高度单色光时也会产生的像差，按产生的效果，又分成使像模糊和使像变形两类。
前一类有球面像差、彗形像差和像散。
后一类有像场弯曲和畸变。
实际工作中光学系统所成的像与近轴光学(Paraxial Optics，高斯光学)所获得的结果不同，有一定的偏离，光学成像相对近轴成像的偏离称像差。
由于像差使成像与原物形状产生差异。
复色光引起的色像差简称色差；非近轴单色光则引起单色像差。
初级像差又分为五种，分别为：球面像差、彗形像差、像散、像场弯曲和畸变五种。
摄影影头因制作不精密，或人为的损害，不能将一点所发出的所有光线聚焦于底片感光膜上的同一位置，使影像变形，或失焦模糊不清。
实际的光学系统存在着各种像差。
一个物点所成的像是综合各种像差的结果；此外实际光学系统完全可以不调焦在理想像平面处，这时像差（指在这个实像面上的像斑）当然也要变化。
在天文上常用光线追迹的点列图来表示实际像差；也可用波像差来表示像差，由一个物点发出的光波是球面波，经过光学系统后，波面一般就不再是球面的。
它与某一个基准点为中心的球面的偏离量，乘以该处介质的折射率值，称为波像差。
赛德尔的五像差[1]1856年德国的赛德尔，分析出五种镜头像差源之于单一色（单一波长）。
此称为赛德尔五像差。
2球差在共轴球面系统中，轴上点和轴外点有不同的像差，轴上点因处于轴对称位置，具有最简单的像差形式。
当轴上物点的物距L确定，并以宽光束孔径成像时，其像方截距随孔径角U（或孔径高度h）的变化而变化，因此轴上物点发出的具有一定孔径的同心光束，经光学系统成像后不复为同心光束。
