落地式脚手架搭设技术交底

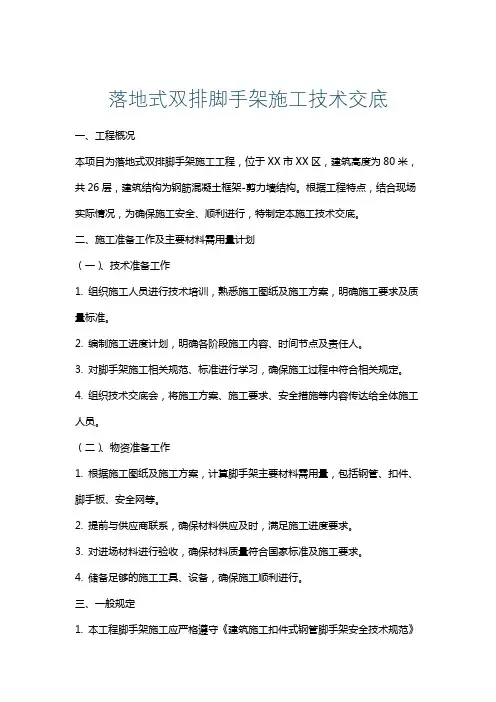

落地式双排脚手架施工技术交底一、工程概况本项目为落地式双排脚手架施工工程，位于XX市XX区，建筑高度为80米，共26层，建筑结构为钢筋混凝土框架-剪力墙结构。

根据工程特点，结合现场实际情况，为确保施工安全、顺利进行，特制定本施工技术交底。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织施工人员进行技术培训，熟悉施工图纸及施工方案，明确施工要求及质量标准。

2. 编制施工进度计划，明确各阶段施工内容、时间节点及责任人。

3. 对脚手架施工相关规范、标准进行学习，确保施工过程中符合相关规定。

4. 组织技术交底会，将施工方案、施工要求、安全措施等内容传达给全体施工人员。

（二）、物资准备工作1. 根据施工图纸及施工方案，计算脚手架主要材料需用量，包括钢管、扣件、脚手板、安全网等。

2. 提前与供应商联系，确保材料供应及时，满足施工进度要求。

3. 对进场材料进行验收，确保材料质量符合国家标准及施工要求。

4. 储备足够的施工工具、设备，确保施工顺利进行。

三、一般规定1. 本工程脚手架施工应严格遵守《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）等相关国家法规和行业标准。

2. 脚手架搭设前，必须对搭设场地进行平整、夯实，确保地基承载力满足脚手架搭设要求。

3. 脚手架搭设过程中，应设置合理的安全防护措施，包括防坠落、防物体打击等，确保施工安全。

4. 脚手架搭设应按照施工方案进行，严禁擅自更改搭设方式和材料规格。

5. 脚手架搭设过程中，应定期进行检查和验收，发现问题及时整改，确保脚手架使用安全。

6. 脚手架上不得堆放超过设计荷载的物品，严禁在脚手架上进行电焊、气割等作业。

7. 脚手架施工人员应佩戴个人防护装备，如安全帽、安全带、防滑鞋等，并严格遵守安全操作规程。

8. 脚手架搭设和拆除作业应在良好的天气条件下进行，遇有六级以上大风、雨、雪等恶劣天气，应停止作业。

9. 脚手架搭设和拆除作业应设置明显的警示标志，夜间施工应配备足够的照明设施。

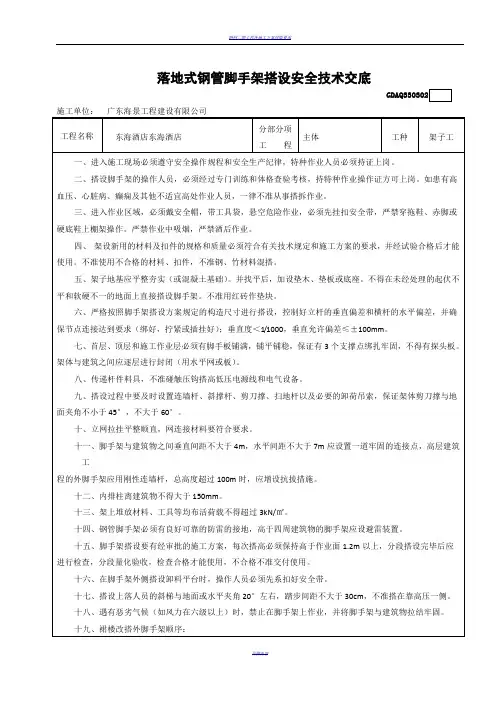

落地式钢管脚手架搭设安全技术交底一、进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。

二、搭设脚手架的操作人员，必须经过专门训练和体格查验考核，持特种作业操作证方可上岗。

如患有高血压、心脏病、癫痫及其他不适宜高处作业人员，一律不准从事搭拆作业。

三、脚手架搭设前，应按专项施工方案要求对施工人员进行交底。

四、进入作业区域，必须戴安全帽，带工具袋，进行悬空危险作业必须先挂扣安全带，严禁穿拖鞋、赤脚或硬底鞋上棚架操作。

严禁作业中吸烟，严禁酒后作业。

五、架设使用的材料及扣件的规格和质量必须符合有关技术规定和施工方案的要求，并经试验合格后才能使用。

钢管上严禁打孔，不准使用不合格的材料、扣件，不准钢、竹材料混搭使用。

六、落地式脚手架基础应平整、夯实。

立杆底部设置垫板，垫板材质可采用木脚手板或钢槽等。

立杆基础不在同一高度时，应将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1000mm，靠边坡上方的立杆轴线到边坡的距离不应小于500mm。

落地式脚手架四周应设置排水沟，采取有组织排水。

七、严格按照脚手架搭设方案规定的构造尺寸进行搭设，控制好立杆的垂直偏差和横杆的水平偏差，并确保节点连接达到要求（绑好，拧紧或插挂好）；垂直度小于1/1000，垂直允许偏差不大于±100mm。

八、首层、顶层和施工作业层必须有脚手板铺满，铺平铺稳，保证有3个支撑点绑扎牢固，不得有探头板。

架体与建筑之间应逐层进行封闭（用水平网或板）。

九、传递杆件料具，不准碰触高低压电源线和电气设备。

十、搭设过程中要及时设置连墙杆、斜撑杆、剪刀撑、扫地杆以及必要的卸荷吊索，保证架体剪刀撑与地面夹角不小于45°，不大于60°。

十一、脚手架外立面应用具有阻燃性能的密目式安全网封闭，安全网应张紧、无破损。

有条件的区域可采用镀锌钢板网或冲孔钢板网代替安全网进行封闭。

镀锌钢板网、冲孔钢板网应符合《连续热镀锌和锌合金镀层钢板及钢带》GB/T 2518有关要求，其耐冲击性能、耐贯穿性能等应满足《安全网》GB 5725等有关规定参数要求。

技术交底记录土夯实后应取样, 密实度应达到设计或规范要求（土压实系数为0.94, 夯实后的干密度≥1.65g/cm3）, 回填由里外找3%坡（且不小于60mm）, 脚手架外侧每隔20米设置50*50*50cm的集水坑。

脚手架底部每根立杆下应铺设厚50mm、宽250mm的通长脚手板（每根脚手板的长度不小于3m）, 脚手板铺设必须平稳, 不得悬空。

脚手板上铺设槽钢或铁靴。

纵、横向扫地杆设置在底座上200mm处, 与立杆连接。

基础做法详下图：落地式脚手架底部做法示意图2、抛撑设置3、当脚手架下部暂不能设连墙件时应采取防倾覆措施。

当搭设抛撑时, 抛撑采用通长杆件, 并用旋转扣件固定在脚手架上, 与地面的倾角在45～60度之间；抛撑应在连墙件搭设后方可拆除。

抛撑间距3跨。

4、连墙件设置规定连墙件采用刚性连接, 外脚手架按每二步三跨设置一个连墙（柱）点, 用钢管、扣件与框架或楼板做好刚性连接（见下图）。

主楼采用图一；车库采用图二, 在车库顶板上预埋钢管。

10.4、底层歩距不应大于2米。

11、立杆与大横杆必须用直角扣件扣紧, 不得隔步设置或遗漏。

12、大横杆（即纵向水平杆）13、脚手架的大横杆应设置在立杆的内侧, 小横杆在上, 大横杆在下。

单根杆长度不应小于3跨。

14、大横杆接头形式采用对接, 用直角扣件与立柱扣紧, 上、下大横杆的接头不同跨两个相邻接头在水平方向错开的距离不应小于500mm, 位置应交错布置在不同的立杆纵距中与相邻立杆的距离不大于纵距的三分之一。

同一步纵向水平杆四周要交圈。

15、小横杆（即横向水平杆）15.1、小横杆设于大横杆之上, 每一立杆与纵向水平杆相交处（即主节点）, 都必须设置一根横向水平杆, 并采用直角扣件扣紧在纵向水平杆上且严禁拆除。

16、横向水平杆间距应与立杆纵距相同, 且根据作业层脚手板搭设的需要等间距设置, 可在两立柱之间增设1～2根小横杆, 其最大间距不大于纵距的1/2（即750mm）。

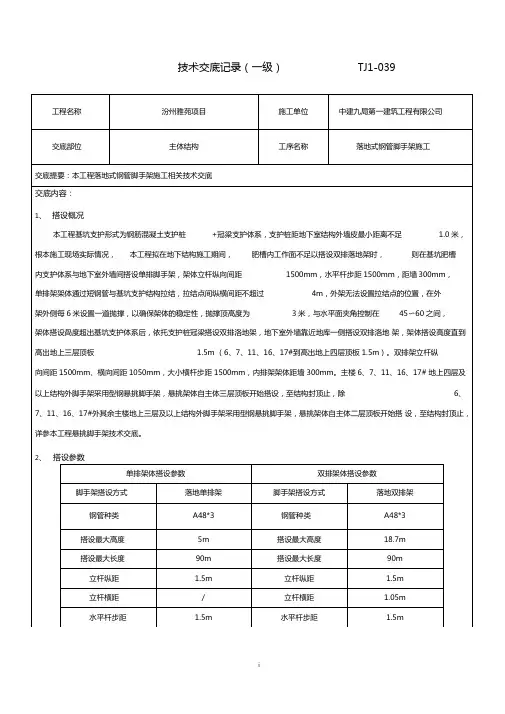

工程名称汾州雅苑项目施工单位中建九局第一建筑工程有限公司交底部位主体结构工序名称落地式钢管脚手架施工3、架体形象3.1整体形象立杆、水平杆、栏杆、横向斜撑为黄色，剪刀撑为红白色相间（每段长度为500mm）；3.2小横杆每个主节点处设小横杆一道，小横杆外伸长度不小于 100mm，不大于150mm ,小横杆距主节点距离为 120mm（不得大于150mm）；3.3安全立网安全网强度符合规范要求，且张挂平整（采用塑料扣绑扎，严禁采用细铁丝绑扎），并保持整洁无破损;3.4安全警示带沿外架四周，每隔 3层或10m设置20cm高安全警示带，第一道设于第2层水平封闭层处；安全警示带安装于外架外立杆的内侧，采用13mm厚木胶合板。

警示带外立面采用油漆刷成红白相间色条，色条宽300mm ；3.5横向斜撑一字型、开口型处双排脚手架的两端必须设置横向斜撑，中间每隔6跨设置一道；高度在24m以下的封闭型双排脚手架可不必设横向斜撑，高度在 24m以上，除拐角处设置外，中间每隔 6 跨设置一道；5.1.2纵向水平杆设置在立杆内侧，长度为 6米，局部4米调整。

钢管接头要错开，用对接扣件连接，两根相邻纵向水平杆的 接头不得设置在同步或同跨内，接头中心至主节点的距离不小于500mm 。

各接头中心至最近主节点的距离不应 大于纵距的1/3。

纵向水平杆与立杆用直角扣件连接，至少伸出0.1米。

fbi 按头41同時内l ifii J当采用搭接时，搭接长度不应小于1m,应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm 。

5.1.3横向水平杆主节点处必须设置一根横向水平杆，不得随意拆除。

长度1.5米。

两头搁于纵向水平杆上，至少伸出0.1米。

脚手架内侧端头离墙 0.1米。

横向水平杆与纵向水平杆用直角扣件连接。

作业层上非主节点处的横向水平杆，根 据所支撑的脚手板的需要设置，最大间距不大于立杆纵距的 1/2。

落地式脚手架施工技术交底一、工程概况本项目为某高层建筑落地式脚手架施工工程，位于XX市XX区，建筑高度约为100米，共有30层，建筑结构为钢筋混凝土框架-剪力墙结构。

本工程脚手架搭设面积约为10000平方米，主要用于主体结构施工、装饰装修施工及外墙施工等阶段的作业。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织项目管理人员学习相关法规、规范和标准，了解落地式脚手架的施工要求。

2. 编制详细的施工方案，明确脚手架搭设、使用、拆除等各阶段的施工工艺及质量、安全要求。

3. 对施工人员进行安全技术交底，确保施工人员熟悉施工方案及操作规程。

4. 对脚手架施工图纸进行审查，确保图纸符合规范要求。

（二）、物资准备工作1. 根据施工图纸和施工方案，计算脚手架主要材料的需求量，包括钢管、扣件、脚手板、安全网等。

2. 提前预订所需材料，确保材料供应及时。

3. 对进场的材料进行检查，确保材料符合国家标准和设计要求。

4. 准备施工所需的工具和设备，如扳手、螺丝刀、电焊机、塔吊等。

5. 对脚手架材料进行分类堆放，做好标识，便于施工时取用。

6. 根据施工进度计划，安排材料进场时间，确保施工顺利进行。

三、一般规定1. 施工前，应办理相关施工手续，取得施工许可证。

2. 施工过程中，严格遵守国家及地方相关法规、规范和标准。

3. 施工现场应设立明显的安全警示标志，提醒施工人员注意安全。

4. 施工现场应配备足够的消防设施，并定期检查、维护。

5. 施工人员应持证上岗，严格遵守操作规程，确保施工安全。

6. 定期对脚手架进行检查、维护，发现问题及时整改。

后续内容（四、落地式双排钢管外脚手架搭设标准至五、各项技术管理措施）将根据实际工程需求进行补充。

以上内容仅供参考。

三、一般规定1. 施工安全管理- 施工前必须对所有施工人员进行安全技术交底，确保每位施工人员了解工程的安全技术要求。

- 建立健全施工现场安全管理制度，明确各级管理人员的安全职责。

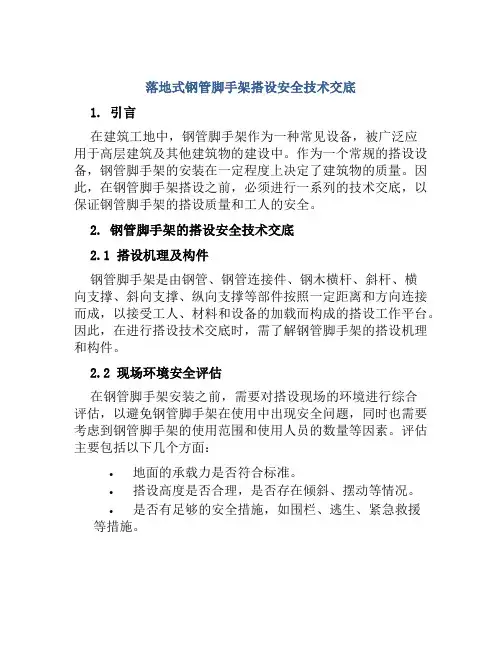

落地式钢管脚手架搭设安全技术交底1. 引言在建筑工地中，钢管脚手架作为一种常见设备，被广泛应用于高层建筑及其他建筑物的建设中。

作为一个常规的搭设设备，钢管脚手架的安装在一定程度上决定了建筑物的质量。

因此，在钢管脚手架搭设之前，必须进行一系列的技术交底，以保证钢管脚手架的搭设质量和工人的安全。

2. 钢管脚手架的搭设安全技术交底2.1 搭设机理及构件钢管脚手架是由钢管、钢管连接件、钢木横杆、斜杆、横向支撑、斜向支撑、纵向支撑等部件按照一定距离和方向连接而成，以接受工人、材料和设备的加载而构成的搭设工作平台。

因此，在进行搭设技术交底时，需了解钢管脚手架的搭设机理和构件。

2.2 现场环境安全评估在钢管脚手架安装之前，需要对搭设现场的环境进行综合评估，以避免钢管脚手架在使用中出现安全问题，同时也需要考虑到钢管脚手架的使用范围和使用人员的数量等因素。

评估主要包括以下几个方面：•地面的承载力是否符合标准。

•搭设高度是否合理，是否存在倾斜、摆动等情况。

•是否有足够的安全措施，如围栏、逃生、紧急救援等措施。

2.3 工人安全要求工人是钢管脚手架搭设中最重要的元素。

为了确保工人在搭设中的安全，需要落实以下要求：•工人必须要持有相关证书，并接受相关培训和考试。

•工人应该明确自己的工作职责和操作规范。

•工人应该定期检查设备的使用状况，并及时处理和报告设备的损坏和故障。

2.4 钢管脚手架安全要求钢管脚手架搭设时需要符合一定的安全要求。

2.4.1 底模块的搭设底模块的搭设是钢管脚手架搭设的起点。

底模块应该首先完成搭设作业，并且应该按照相关规范完成连接。

连接方式具体如下：•钩式连接：通过一个钩子和一个螺栓连接松紧好调，重量轻，适用于连接立杆和横杆，特别是在斜向连接和异形连接时作用更为明显。

•弹性夹紧连接：通过弹性快插夹和防脱梁长杆连接。

实现简单，紧固优劣程度可以通过手感调节。

2.4.2 钢管使用在钢管脚手架的使用中，需要注意以下几个方面：1.钢管必须按规定要求连接，并且要进行正确的选择和搭配。

落地式脚手架安全技术交底建筑安装工程安全技术交底内容：一、落地式脚手架搭设1、钢管规格采用外径48mm，壁厚3.5mm的焊接钢管，钢管、扣件、脚手板、安全网的材质符合规范JGJ130—2011规范要求；2、双排外脚手架落在地下室顶板上的部分下垫200mm宽，50mm厚,通长的硬杂木垫板，垫板与地面密切接触，无留空。

3、底部垫板采用200mm宽，50mm厚，1500mm长硬杂木垫板，垫板与地面密切接触,无留空；按照方案要求的纵、横间距放线定位。

脚手架基础要有排水措施，防止积水浸泡。

4、立杆横间距Lb=1.05m，纵距La=1.5m；落地双排外脚手架搭设内，外立杆采取对接接长，内外大横杆采取对接接长；有变形的杆件和不合格的扣件不能使用，扣件拧紧程度要适当，随时校正杆件垂直、水平偏差，避免误差过大。

相邻立杆按头位置应错开布置在不同步距内,且与相近大横杆距离不宜大于步距三分之一；立杆与大横杆必须用直通扣件扣紧，不得隔步设置或遗漏；立杆垂直偏差不应大于架高的2/1000。

5、落地双排外脚手架搭设顺序，摆放扫地大横杆à立杆à装扫地小横杆à安装第一步大横杆à安装抛杆à安装第一步小横杆à铺站脚脚手板逐步搭设.6、大横杆步距h=1.8m，小横杆贴近立杆布置、并搭于大横杆之上，用直角扣件扣紧，每块脚手板下设小横杆，且不大于La/2;即应按五根考虑，间距La/2=0。

75m；小横杆置于大横杆之上用直角扣件扣紧，在使用过程中不得拆除紧贴立杆的小横杆。

7、剪刀撑设置:在外架四周外侧立面整个长度和高度连续设置剪刀撑，每道剪刀撑跨越立杆数应符合下表的规定。

每道剪刀撑宽度不应小于4跨,且不应小于6m，剪刀撑与地面夹角为45º～60º；8、连墙件：本工程按二步二跨刚性连接，而每层每二步(2h)二跨（2La）(或二步二跨)用横杆钢管将外架内、外立杆与梁或预埋在砼楼板的短钢管连接加双扣件。

落地式脚手架技术交底概述落地式脚手架是一种常见的施工工具，用于提供施工人员在高空作业时的安全支撑和操作平台。

本文将介绍落地式脚手架的基本概念、安装步骤以及使用注意事项，以确保施工人员的安全和施工质量。

一、落地式脚手架的基本概念落地式脚手架是由一系列金属管材、连接器和支撑件组成的结构。

它的主要目的是为工人提供安全、稳定的工作平台，使他们能够在高处进行施工。

脚手架的结构通常由立杆、横杆、斜杆、脚轮、脚垫等组成。

二、落地式脚手架的安装步骤1. 选址和准备工作：确定脚手架安装的位置和高度，并进行必要的准备工作，如清理地面、平整基础等。

2. 搭设台面：根据设计要求，安装水平横杆和立杆，确保台面均匀平整。

3. 安装固定部件：将脚手架的立杆、横杆等支撑部件按照规定的距离和角度进行连接和固定。

4. 安装脚轮和脚垫：将脚手架的脚轮和脚垫固定在底部，以提供脚手架的移动和稳定支撑。

5. 检查和调整：安装完毕后，需要对脚手架进行检查和调整，确保其稳定性和安全性。

三、落地式脚手架的使用注意事项1. 安全意识：施工人员在使用脚手架时要保持高度的安全意识，注意遵守安全操作规程，佩戴必要的安全装备。

2. 载重限制：根据脚手架的设计和规格，严格控制工作平台上的载重限制，避免超过脚手架的承载能力。

3. 定期检查：定期检查脚手架的结构和连接部件，确保其完好无损并符合安全标准。

如发现异常情况，及时进行维修或更换。

4. 高风险操作：在风力较大的环境中，应暂停使用脚手架，防止因风力造成脚手架的不稳定和安全隐患。

5. 注意移动：在需要移动脚手架时，需掌握正确且安全的移动方法，避免在移动过程中发生意外。

结论落地式脚手架是施工现场常见的工具之一，它为工人提供了安全稳定的工作平台，提高了施工效率和质量。

然而，使用脚手架时必须严格遵守安全操作规程，确保施工人员的安全和工作质量。

只有将正确的安装步骤和使用注意事项掌握好，才能确保脚手架的安全和稳定性，有效避免意外事件的发生。

落地架搭设安全技术交底一、工程概况本项目为某高层建筑落地式双排钢管外脚手架搭设工程。

工程地点位于XX市XX区，建筑总面积约为XX平方米，建筑高度XX米，共计XX层。

本工程外脚手架搭设主要用于主体结构施工、装修施工及安全防护。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织施工人员进行安全技术交底，明确施工要求、施工标准及安全注意事项。

2. 根据工程特点，编制详细的施工方案，包括脚手架搭设标准、施工工艺流程、施工要点等。

3. 对施工人员进行技术培训，确保施工人员掌握脚手架搭设的基本知识和操作技能。

4. 准备相关技术资料，如施工图纸、施工方案、验收规范等。

（二）、物资准备工作1. 根据工程量及施工进度，制定主要材料需用量计划，包括钢管、扣件、脚手板、防护网等。

2. 采购符合国家标准的优质材料，确保脚手架搭设的安全性和稳定性。

3. 对进场材料进行验收，查验产品质量合格证、检验报告等资料，确保材料质量。

4. 合理规划材料堆放场地，做好材料储存、保管工作，防止材料受潮、锈蚀。

5. 准备施工所需的工具、设备，如扳手、榔头、电焊机等，并对设备进行维护、保养，确保设备正常运行。

三、一般规定1. 施工应严格遵守国家及地方相关法律法规、施工规范和操作规程，确保施工安全和质量。

2. 脚手架搭设前，必须对施工人员进行安全技术交底，确保施工人员了解工程特点、施工方案及安全措施。

3. 脚手架搭设过程中，应定期进行安全检查，发现问题及时整改，确保脚手架使用安全。

4. 脚手架搭设应按照施工图纸和施工方案进行，不得擅自更改设计。

以下为具体一般规定：a. 脚手架搭设前，应清除搭设位置及周围的杂物、障碍物，确保搭设场地平整、干净。

b. 脚手架搭设应按照从下至上的顺序进行，先搭设主框架，后进行斜撑、连墙件等辅助设施的安装。

c. 脚手架搭设过程中，必须设置合理的施工通道，保证施工人员安全通行。

d. 脚手架搭设过程中，应采取有效措施保护建筑物，防止因施工造成建筑物损坏。

工程名称宝能城市广场项目交底日期2015年 3 月 31 日施工单位中铁建设集团有限公司南宁分公司第十六项目部分项名称交底提要5#、6#楼落地式脚手架施工技术交底脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。

靠边坡上方的立杆轴线到边坡的距离不应小于500mm。

纵、横向扫地杆构造1——横向扫地杆；2——纵向扫地杆4）纵向水平杆纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨。

采用对接扣件连接时，对接扣件交错布置，两根相邻纵向水平杆的接头不应设置同步或跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500㎜，接头中心至最近的主节点的距离不应大于于纵距的三分之一。

（a）接头不在同步内（立面）（b）接头不在同跨内（平面）纵向水平杆对接接头布置1——立杆；2——纵向水平杆；3——横向水平杆纵向水平杆采用搭接连接时，搭接长度不应小于1m，等间距设置三个旋转扣件固定，端部扣件盖板边缘审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

工程名称宝能城市广场项目交底日期 2015年 3 月 31 日施工单位 中铁建设集团有限公司南宁分公司第十六项目部 分项名称交底提要5#、6#楼落地式脚手架施工技术交底审核人 交底人 接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

连墙杆连墙杆与结构墙体连接（平面图） 与结构墙体连接（立面图）18001800800200200结构板预埋钢管与结构楼板连接（立面图） 与结构楼板连接（效果图）工程名称宝能城市广场项目交底日期 2015年 3 月 31 日施工单位 中铁建设集团有限公司南宁分公司第十六项目部 分项名称交底提要5#、6#楼落地式脚手架施工技术交底审核人 交底人 接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

7）剪刀撑与横向斜撑每道剪刀撑跨越立杆的根数不应小于4跨，且不小于6m ，斜杆与地面的夹角控制在45°～60°之间。
