鲁班软件命令快捷键

文档供参考，可复制、编制，期待您的好评与关注！Indesign快捷键注意：翻译原因，“缺省”是“快捷键”的意思。

帮助缺省-F1编辑菜单查下一个缺省-Ctrl+Alt+F查找/替代缺省-Ctrl+F撤消缺省-Ctrl+Z复制缺省-Shift+Ctrl+Alt+D剪切缺省-Ctrl+X拷贝缺省-Ctrl+C连晒缺省-Shift+Ctrl+V偏好设定:常规缺省-Ctrl+K清除缺省-Backspace取消全选缺省-Shift+Ctrl+A全选缺省-Ctrl+A原地贴缺省-Shift+Ctrl+Alt+V粘贴缺省-Ctrl+V粘贴入缺省-Ctrl+Alt+V重复缺省-Shift+Ctrl+Z表格设置表-Ctrl+Alt+T插入: 列表-Ctrl+Alt+9插入: 行表-Ctrl+9插入表格文本-Shift+Ctrl+Alt+T单元格选项: 文本-Ctrl+Alt+B删除: 列-Shift+Backspace删除: 行-Ctrl+Backspace选择: 表-Ctrl+Alt+A选择: 单格-Ctrl+/选择: 列-Ctrl+Alt+3选择: 行-Ctrl+3布局菜单末页缺省-Shift+Ctrl+Page Down表-Shift+Ctrl+Page Down文本-Shift+Ctrl+Page Down上一页缺省-Shift+Page Up,文档供参考，可复制、编制，期待您的好评与关注！表-Shift+Page Up,文本-Shift+Page Up首页缺-Shift+Ctrl+Page Up表-Shift+Ctrl+Page Up文本-Shift+Ctrl+Page Up下一页缺省-Shift+Page Down表-Shift+Page Down,文本-Shift+Page Down向后缺省-Ctrl+Page Up表-Ctrl+Page Up文本-Ctrl+Page Up向前缺省-Ctrl+Page Down表-Ctrl+Page Down文本-Ctrl+Page Down窗口菜单笔画缺省-F10变换缺省-F9表缺省-Shift+F9超级链接缺省-Shift+F7对齐缺省-F8链接缺省-Shift+Ctrl+D色样选项板缺省-F5索引缺省-Shift+F8透明缺省-Shift+F10图层缺省-F7文本绕排缺省-Ctrl+Alt+W颜色缺省-F6页面缺省-F12对象菜单复合创建缺省-Ctrl+8复合: 释放缺省-Ctrl+Alt+8加阴影缺省-Ctrl+Alt+M剪辑路径缺省-Shift+Ctrl+Alt+K角效果缺省-Ctrl+Alt+R排列: 上一层-Ctrl+]排列: 下一层-Ctrl+[排列: 置于底层-Shift+Ctrl+[排列: 置于顶层-Shift+Ctrl+]取消群组缺省-Shift+Ctrl+G取消锁定缺省-Ctrl+Alt+L群组缺省-Ctrl+G框架适应内容缺省-Ctrl+Alt+C内容按比例适应缺省-Shift+Ctrl+Alt+E文档供参考，可复制、编制，期待您的好评与关注！内容居中缺省-Shift+Ctrl+E内容适应框架缺省-Ctrl+Alt+E锁定缺省-Ctrl+L文本框选项缺省-Ctrl+B工具箱变换填充和笔画激活状态缺省-X变换填充和笔画颜色缺省-Shift+X放大镜工具缺省-Z钢笔工具缺省-P工具缺省-W剪刀工具缺省-C渐变工具缺省-G矩形工具缺省-M矩形框架工具缺省-F路径文字工具缺省-Shift+T铅笔工具缺省-N切换文本和对象控制缺省-J删除定位点工具缺省--手形工具缺省-H缩放工具缺省-S椭圆工具缺省-L文字工具缺省-T无色缺省-/吸管工具缺省-I斜切工具缺省-O旋转工具缺省-R选择工具缺省-V应用渐变缺省-.应用默认填充和笔画颜色缺省-D应用颜色缺省-,直接选择工具缺省-A直线工具缺省-\转换定位点方向工具缺省-Shift+C自由变换工具缺省-E操作命令:按1%减少大小/比例缺省-Ctrl+,按1%增加大小/比例缺省-Ctrl+.按5%减少大小/比例缺省-Ctrl+Alt+,按5%增加大小/比例缺省-Ctrl+Alt+.保存所有缺省-Shift+Ctrl+Alt+S打开索引项目对话框文本-Ctrl+U关闭所有缺省-Shift+Ctrl+Alt+W关闭文档缺省-Shift+Ctrl+W加新的接口索引(颠倒的) 文本Shift+Ctrl+F8 清除局部显示设置缺省-Shift+Ctrl+F2上堆x10两倍缺省-Shift+Alt+上箭头上推缺省-上箭头上推1/10 缺省-Shift+Ctrl+上箭头上推1/10两倍缺省-Shift+Ctrl+Alt+上箭头上推x10 缺省-Shift+上箭头上推两倍缺省-Alt+上箭头添加新页面缺省-Shift+Ctrl+P下推缺省-下箭头下推1/10 缺省-Shift+Ctrl+下箭头下推1/10两倍缺省-Shift+Ctrl+Alt+下箭头下推x10 缺省-Shift+下箭头下推x10两倍缺省-Shift+Alt+下箭头下推两倍缺省-Alt+下箭头新默认文档缺省-Shift+Ctrl+N选择顶端对象缺省-Shift+Ctrl+Alt+]选择另一个上图层对象缺省-Ctrl+Alt+]选择另一个下图层对象缺省-Ctrl+Alt+[选择所有辅助线缺省-Ctrl+Alt+G选择最底图层对象缺省-Shift+Ctrl+Alt+[右推缺省右箭头右推1/10 缺省-Shift+Ctrl+右箭头右推1/10两倍缺省-Shift+Ctrl+Alt+右箭头右推x10 缺省-Shift+右箭头右推x10两倍缺省-Shift+Alt+右箭头右推两倍缺省-Alt+右箭头增加新索引条目文本-Ctrl+Alt+U左推缺省-左箭头左推1/10 缺省-Shift+Ctrl+左箭头左推1/10两倍缺省-Shift+Ctrl+Alt+左箭头左推x10 缺省-Shift+左箭头左推x10两倍缺省-Shift+Alt+左箭头左推两倍缺省-Alt+左箭头对齐基线缺省Shift+Ctrl+Alt+G更新缺失字体列表缺省-Shift+Ctrl+Alt+减小加铅量文本-Alt+上箭头减小加铅量x 5 文本-Ctrl+Alt+上箭头减小微调/统调文本-Alt+左箭头减小微调/统调x 5 文本-Ctrl+Alt+左箭头居中缺省-Shift+Ctrl+C齐头尾缺省-Shift+Ctrl+J强制齐头尾缺省-Shift+Ctrl+F选择单词到右文本-Shift+Ctrl+右箭头选择单词到左文本-Shift+Ctrl+左箭头选择到文章结尾处文本-Shift+Ctrl+End 选择到文章开始处文本-Shift+Ctrl+Home 选择到行末文本-Shift+End选择到行首文本-Shift+Home选择上面一行文本-Shift+上箭头选择上一段文本-Shift+Ctrl+上箭头选择下面一行文本-Shift+下箭头选择下一段文本-Shift+Ctrl+下箭头选择行文本-Shift+Ctrl+\选择右单元格表-Shift+右箭头选择字符到右文本-Shift+右箭头选择字符到左文本-Shift+左箭头选择左单元格表-Shift+左箭头移到单词右端文本-Ctrl+右箭头移到单词左端文本-Ctrl+左箭头移到上一段文本-Ctrl+上箭头移到文章结尾处缺省-Ctrl+End移到文章开始处缺省-Ctrl+Home移到下一段文本-Ctrl+下箭头移到行末文本-End移到行首文本-Home移到字符右端文本-右箭头移到字符左端文本-左箭头移至列内末单元格表-Alt+Page Down移至列内首单元格表-Alt+Page Up移至上一单元格表-Shift+定位移至文框内末行表-Page Down移至文框内首行表-Page Up移至下一单元格表-定位移至行内末单元格表-Alt+End移至行内首单元格表-Alt+Home印刷工引号首选项缺省-Shift+Ctrl+Alt+' 应用常规体缺省-Shift+Ctrl+Y应用粗体缺省-Shift+Ctrl+B应用斜体缺省-Shift+Ctrl+I右齐缺省-Shift+Ctrl+R右移表-右箭头增大词间缺省-Ctrl+Alt+\增大词间距x 5 缺省-Shift+Ctrl+Alt+\增大点大小缺省-Shift+Ctrl+.增大点大小x 5 缺省-Shift+Ctrl+Alt+.增大基线位移量文本-Shift+Alt+上箭头增大基线移位x 5 文本-Shift+Ctrl+Alt+上箭头增大加铅量文本-Alt+下箭头增大加铅量x 5 文本-Ctrl+Alt+下箭头增大微调/统调文本-Alt+右箭头增大微调/统调x 5 文本-Ctrl+Alt+右箭头重写全部文章缺省-Ctrl+Alt+/重新设定微调和统调文本-Ctrl+Alt+Q自动加铅量缺省-Shift+Ctrl+Alt+A左齐缺省-Shift+Ctrl+L文件菜单保存缺省-Ctrl+S保存副本缺省-Ctrl+Alt+S保存为缺省-Shift+Ctrl+S打包缺省-Shift+Ctrl+Alt+P打开缺省-Ctrl+O打印缺省-Ctrl+P关闭缺省-Ctrl+W, -Ctrl+F4退出缺省-Ctrl+Q文档设置缺省-Ctrl+Alt+P文件导出缺省-Ctrl+E新文档缺省-Ctrl+N预检缺省-Shift+Ctrl+Alt+F置入缺省-Ctrl+D文字菜单定位缺省-Shift+Ctrl+T段落缺省-Ctrl+M段落样式缺省-F11拼写检查缺省-Ctrl+I显示隐藏字符缺省-Ctrl+Alt+I字符缺省-Ctrl+T字转外框缺省-Shift+Ctrl+O字符样式缺省-Shift+F11显示、导航200%显示缺省-Ctrl+2400%显示缺省-Ctrl+450%显示缺省-Ctrl+5到末文框缺省-Shift+Ctrl+Alt+Page Down到上一个文框缺省-Ctrl+Alt+Page Up到首文框缺省-Shift+Ctrl+Alt+Page Up到下一个文框缺省-Ctrl+Alt+Page Down文档供参考，可复制、编制，期待您的好评与关注！第一个折页缺省-Shift+Alt+Page Up切换度量系统缺省-Shift+Ctrl+Alt+U上卷一屏缺省-Page Up上一个窗口缺省-Shift+Ctrl+F6上一个折页缺省-Alt+Page Up缺省-Ctrl+左箭头实际大小缺省-Ctrl+1使选项适应窗口缺省-Ctrl+Alt+=下卷一屏缺省-Page Down,下一个窗口缺省-Ctrl+F6下一个折页缺省-Alt+Page Down,缺省-Ctrl+右箭头自动刷新缺省-Shift+F5最后一个折页缺省-Shift+Alt+Page Down显示菜单典型缺省-Ctrl+Alt+Z对齐辅助线缺省-Shift+Ctrl+;对齐文档网格缺省-Shift+Ctrl+'放大缺省-Ctrl+=高精度缺省-Ctrl+Alt+H全部粘贴板缺省-Shift+Ctrl+Alt+0缩小缺省-Ctrl+-锁定辅助线缺省-Ctrl+Alt+;显示基线缺省-Ctrl+Alt+'显示框边线缺省-Ctrl+H显示文档网格缺省-Ctrl+'显示主页项目缺省-Ctrl+Y隐藏标尺缺省-Ctrl+R隐藏辅助线缺省-Ctrl+;隐藏文本串接缺省-Ctrl+Alt+Y优化缺省-Ctrl+Alt+O折页显示缺省-Ctrl+Alt+0整页显示缺省-Ctrl+0选项板菜单保留选项缺省-Ctrl+Alt+K段落嵌线缺省-Ctrl+Alt+J连字符选项文本-Ctrl+Alt+H字距调整缺省-Shift+Ctrl+Alt+J重新定义样式文本-Shift+Ctrl+Alt+R字符大写缺省-Shift+Ctrl+K字符删划线文本-Shift+Ctrl+/字符标缺省-Shift+Ctrl+=字符下标缺省-Shift+Ctrl+Alt+=文档供参考，可复制、编制，期待您的好评与关注！字符下划缺省-Shift+Ctrl+U字符小型大写缺省-Shift+Ctrl+H字符样式重新定义样式缺省-Shift+Ctrl+Alt+CAuto CAD快捷键（一）字母类1、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）文档供参考，可复制、编制，期待您的好评与关注！XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：文档供参考，可复制、编制，期待您的好评与关注！DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量)（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性)【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）Photoshop快捷键一、工具箱(多种工具共用一个快捷键的可同时按【Shift】加此快捷键选取)矩形、椭圆选框工具【M】移动工具【V】套索、多边形套索、磁性套索【L】魔棒工具【W】裁剪工具【C】切片工具、切片选择工具【K】喷枪工具【J】画笔工具、铅笔工具【B】像皮图章、图案图章【S】历史画笔工具、艺术历史画笔【Y】像皮擦、背景擦除、魔术像皮擦【E】渐变工具、油漆桶工具【G】模糊、锐化、涂抹工具【R】减淡、加深、海棉工具【O】路径选择工具、直接选取工具【A】文字工具【T】钢笔、自由钢笔【P】矩形、圆边矩形、椭圆、多边形、直线【U】写字板、声音注释【N】吸管、颜色取样器、度量工具【I】抓手工具【H】缩放工具【Z】默认前景色和背景色【D】切换前景色和背景色【X】切换标准模式和快速蒙板模式【Q】标准屏幕模式、带有菜单栏的全屏模式、全屏模式【F】跳到ImageReady3.0中【Ctrl】+【Shift】+【M】临时使用移动工具【Ctrl】临时使用吸色工具【Alt】临时使用抓手工具【空格】快速输入工具选项(当前工具选项面板中至少有一个可调节数字) 【0】至【9】循环选择画笔【[】或【]】建立新渐变(在”渐变编辑器”中) 【Ctrl】+【N】二、文件操作新建图形文件【Ctrl】+【N】打开已有的图像【Ctrl】+【O】打开为... 【Ctrl】+【Alt】+【O】关闭当前图像【Ctrl】+【W】保存当前图像【Ctrl】+【S】另存为... 【Ctrl】+【Shift】+【S】存储为网页用图形【Ctrl】+【Alt】+【Shift】+【S】页面设置【Ctrl】+【Shift】+【P】打印预览【Ctrl】+【Alt】+【P】打印【Ctrl】+【P】退出Photoshop 【Ctrl】+【Q】三、编辑操作还原/重做前一步操作【Ctrl】+【Z】一步一步向前还原【Ctrl】+【Alt】+【Z】一步一步向后重做【Ctrl】+【Shift】+【Z】淡入/淡出【Ctrl】+【Shift】+【F】剪切选取的图像或路径【Ctrl】+【X】或【F2】拷贝选取的图像或路径【Ctrl】+【C】合并拷贝【Ctrl】+【Shift】+【C】将剪贴板的内容粘到当前图形中【Ctrl】+【V】或【F4】将剪贴板的内容粘到选框中【Ctrl】+【Shift】+【V】自由变换【Ctrl】+【T】应用自由变换(在自由变换模式下) 【Enter】从中心或对称点开始变换(在自由变换模式下) 【Alt】限制(在自由变换模式下) 【Shift】扭曲(在自由变换模式下) 【Ctrl】取消变形(在自由变换模式下) 【Esc】自由变换复制的象素数据【Ctrl】+【Shift】+【T】再次变换复制的象素数据并建立一个副本【Ctrl】+【Shift】+【Alt】+【T】删除选框中的图案或选取的路径【DEL】用背景色填充所选区域或整个图层【Ctrl】+【BackSpace】或【Ctrl】+【Del】用前景色填充所选区域或整个图层【Alt】+【BackSpace】或【Alt】+【Del】弹出“填充”对话框【Shift】+【BackSpace】从历史记录中填充【Alt】+【Ctrl】+【Backspace】打开“颜色设置”对话框【Ctrl】+【Shift】+【K】打开“预先调整管理器”对话框【Alt】+【E】放开后按【M】预设画笔（在“预先调整管理器”对话框中）【Ctrl】+【1】预设颜色样式（在“预先调整管理器”对话框中）【Ctrl】+【2】预设渐变填充（在“预先调整管理器”对话框中）【Ctrl】+【3】预设图层效果（在“预先调整管理器”对话框中）【Ctrl】+【4】预设图案填充（在“预先调整管理器”对话框中）【Ctrl】+【5】预设轮廓线（在“预先调整管理器”对话框中）【Ctrl】+【6】预设定制矢量图形（在“预先调整管理器”对话框中）【Ctrl】+【7】打开“预置”对话框【Ctrl】+【K】显示最后一次显示的“预置”对话框【Alt】+【Ctrl】+【K】设置“常规”选项(在预置对话框中) 【Ctrl】+【1】设置“存储文件”(在预置对话框中) 【Ctrl】+【2】设置“显示和光标”(在预置对话框中) 【Ctrl】+【3】设置“透明区域与色域”(在预置对话框中) 【Ctrl】+【4】设置“单位与标尺”(在预置对话框中) 【Ctrl】+【5】设置“参考线与网格”(在预置对话框中) 【Ctrl】+【6】设置“增效工具与暂存盘”(在预置对话框中) 【Ctrl】+【7】设置“内存与图像高速缓存”(在预置对话框中) 【Ctrl】+【8】四、图像调整调整色阶【Ctrl】+【L】自动调整色阶【Ctrl】+【Shift】+【L】自动调整对比度【Ctrl】+【Alt】+【Shift】+【L】打开曲线调整对话框【Ctrl】+【M】在所选通道的曲线上添加新的点(‘曲线’对话框中) 在图象中【Ctrl】加点按在复合曲线以外的所有曲线上添加新的点(‘曲线’对话框中) 【Ctrl】+【Shift】加点按移动所选点(‘曲线’对话框中) 【↑】/【↓】/【←】/【→】以10点为增幅移动所选点以10点为增幅(‘曲线’对话框中) 【Shift】+【箭头】选择多个控制点(‘曲线’对话框中) 【Shift】加点按前移控制点(‘曲线’对话框中) 【Ctrl】+【Tab】后移控制点(‘曲线’对话框中) 【Ctrl】+【Shift】+【Tab】添加新的点(‘曲线’对话框中) 点按网格删除点(‘曲线’对话框中) 【Ctrl】加点按点取消选择所选通道上的所有点(‘曲线’对话框中) 【Ctrl】+【D】使曲线网格更精细或更粗糙(‘曲线’对话框中) 【Alt】加点按网格选择彩色通道(‘曲线’对话框中) 【Ctrl】+【~】选择单色通道(‘曲线’对话框中) 【Ctrl】+【数字】打开“色彩平衡”对话框【Ctrl】+【B】打开“色相/饱和度”对话框【Ctrl】+【U】全图调整(在色相/饱和度”对话框中) 【Ctrl】+【~】只调整红色(在色相/饱和度”对话框中) 【Ctrl】+【1】只调整黄色(在色相/饱和度”对话框中) 【Ctrl】+【2】只调整绿色(在色相/饱和度”对话框中) 【Ctrl】+【3】只调整青色(在色相/饱和度”对话框中) 【Ctrl】+【4】只调整蓝色(在色相/饱和度”对话框中) 【Ctrl】+【5】只调整洋红(在色相/饱和度”对话框中) 【Ctrl】+【6】去色【Ctrl】+【Shift】+【U】反相【Ctrl】+【I】打开“抽取(Extract)”对话框【Ctrl】+【Alt】+【X】边缘增亮工具(在“抽取”对话框中) 【B】填充工具(在“抽取”对话框中) 【G】擦除工具(在“抽取”对话框中) 【E】清除工具(在“抽取”对话框中) 【C】边缘修饰工具(在“抽取”对话框中) 【T】缩放工具(在“抽取”对话框中) 【Z】抓手工具(在“抽取”对话框中) 【H】改变显示模式(在“抽取”对话框中) 【F】加大画笔大小(在“抽取”对话框中) 【]】完全删除增亮线(在“抽取”对话框中) 【Alt】+【BackSpace】增亮整个抽取对像(在“抽取”对话框中) 【Ctrl】+【BackSpace】打开“液化(Liquify)”对话框【Ctrl】+【Shift】+【X】扭曲工具(在“液化”对话框中) 【W】顺时针转动工具(在“液化”对话框中) 【R】逆时针转动工具(在“液化”对话框中) 【L】缩拢工具(在“液化”对话框中) 【P】扩张工具(在“液化”对话框中) 【B】反射工具(在“液化”对话框中) 【M】重构工具(在“液化”对话框中) 【E】冻结工具(在“液化”对话框中) 【F】解冻工具(在“液化”对话框中) 【T】应用“液化”效果并退回Photoshop主界面(在“液化”对话框中) 【Enter】放弃“液化”效果并退回Photoshop主界面(在“液化”对话框中) 【ESC】五、图层操作从对话框新建一个图层【Ctrl】+【Shift】+【N】以默认选项建立一个新的图层【Ctrl】+【Alt】+【Shift】+【N】通过拷贝建立一个图层（无对话框）【Ctrl】+【J】从对话框建立一个通过拷贝的图层【Ctrl】+【Alt】+【J】通过剪切建立一个图层（无对话框）【Ctrl】+【Shift】+【J】从对话框建立一个通过剪切的图层【Ctrl】+【Shift】+【Alt】+【J】与前一图层编组【Ctrl】+【G】取消编组【Ctrl】+【Shift】+【G】将当前层下移一层【Ctrl】+【[】将当前层上移一层【Ctrl】+【]】将当前层移到最下面【Ctrl】+【Shift】+【[】将当前层移到最上面【Ctrl】+【Shift】+【]】激活下一个图层【Alt】+【[】激活上一个图层【Alt】+【]】激活底部图层【Shift】+【Alt】+【[】激活顶部图层【Shift】+【Alt】+【]】向下合并或合并联接图层【Ctrl】+【E】合并可见图层【Ctrl】+【Shift】+【E】盖印或盖印联接图层【Ctrl】+【Alt】+【E】盖印可见图层【Ctrl】+【Alt】+【Shift】+【E】调整当前图层的透明度(当前工具为无数字参数的,如移动工具) 【0】至【9】保留当前图层的透明区域(开关) 【/】使用预定义效果(在”效果”对话框中) 【Ctrl】+【1】混合选项(在”效果”对话框中) 【Ctrl】+【2】投影选项(在”效果”对话框中) 【Ctrl】+【3】内部阴影(在”效果”对话框中) 【Ctrl】+【4】外发光(在”效果”对话框中) 【Ctrl】+【5】斜面和浮雕(在”效果”对话框中) 【Ctrl】+【7】轮廓(在”效果”对话框中) 【Ctrl】+【8】材质(在”效果”对话框中) 【Ctrl】+【9】六、图层混合模式循环选择混合模式【Shift】+【-】或【+】正常Normal 【Shift】+【Alt】+【N】溶解Dissolve 【Shift】+【Alt】+【I】正片叠底Multiply 【Shift】+【Alt】+【M】屏幕Screen 【Shift】+【Alt】+【S】叠加Overlay 【Shift】+【Alt】+【O】柔光Soft Light 【Shift】+【Alt】+【F】强光Hard Light 【Shift】+【Alt】+【H】颜色减淡Color Dodge 【Shift】+【Alt】+【D】颜色加深Color Burn 【Shift】+【Alt】+【B】变暗Darken 【Shift】+【Alt】+【K】变亮Lighten 【Shift】+【Alt】+【G】差值Difference 【Shift】+【Alt】+【E】排除Exclusion 【Shift】+【Alt】+【X】色相Hue 【Shift】+【Alt】+【U】饱和度Saturation 【Shift】+【Alt】+【T】颜色Color 【Shift】+【Alt】+【C】光度Luminosity 【Shift】+【Alt】+【Y】去色海棉工具+【Shift】+【Alt】+【J】加色海棉工具+【Shift】+【Alt】+【A】七、选择功能全部选取【Ctrl】+【A】取消选择【Ctrl】+【D】重新选择【Ctrl】+【Shift】+【D】羽化选择【Ctrl】+【Alt】+【D】反向选择【Ctrl】+【Shift】+【I】载入选区【Ctrl】+点按图层、路径、通道面板中的缩约图滤镜按上次的参数再做一次上次的滤镜【Ctrl】+【F】退去上次所做滤镜的效果【Ctrl】+【Shift】+【F】重复上次所做的滤镜(可调参数) 【Ctrl】+【Alt】+【F】选择工具(在“3D变化”滤镜中) 【V】直接选择工具(在“3D变化”滤镜中) 【A】立方体工具(在“3D变化”滤镜中) 【M】球体工具(在“3D变化”滤镜中) 【N】柱体工具(在“3D变化”滤镜中) 【C】添加锚点工具(在“3D变化”滤镜中) 【+】减少锚点工具(在“3D变化”滤镜中) 【-】轨迹球(在“3D变化”滤镜中) 【R】全景相机工具(在“3D变化”滤镜中) 【E】移动视图(在“3D变化”滤镜中) 【H】缩放视图(在“3D变化”滤镜中) 【Z】应用三维变形并退回到Photoshop主界面(在“3D变化”滤镜中) 【Enter】放弃三维变形并退回到Photoshop主界面(在“3D变化”滤镜中) 【Esc】八、视图操作选择彩色通道【Ctrl】+【~】选择单色通道【Ctrl】+【数字】选择快速蒙板【Ctrl】+【\】始终在视窗显示复合通道【~】以CMYK方式预览(开关) 【Ctrl】+【Y】打开/关闭色域警告【Ctrl】+【Shift】+【Y】放大视图【Ctrl】+【+】缩小视图【Ctrl】+【-】满画布显示【Ctrl】+【0】实际象素显示【Ctrl】+【Alt】+【0】向上卷动一屏【PageUp】向下卷动一屏【PageDown】向左卷动一屏【Ctrl】+【PageUp】向右卷动一屏【Ctrl】+【PageDown】向上卷动10 个单位【Shift】+【PageUp】向下卷动10 个单位【Shift】+【PageDown】向左卷动10 个单位【Shift】+【Ctrl】+【PageUp】向右卷动10 个单位【Shift】+【Ctrl】+【PageDown】将视图移到左上角【Home】将视图移到右下角【End】显示/隐藏选择区域【Ctrl】+【H】显示/隐藏路径【Ctrl】+【Shift】+【H】显示/隐藏标尺【Ctrl】+【R】捕捉【Ctrl】+【;】锁定参考线【Ctrl】+【Alt】+【;】显示/隐藏“颜色”面板【F6】显示/隐藏“图层”面板【F7】显示/隐藏“信息”面板【F8】显示/隐藏“动作”面板【F9】显示/隐藏所有命令面板【TAB】显示或隐藏工具箱以外的所有调板【Shift】+【TAB】文字处理(在字体编辑模式中)显示/隐藏“字符”面板【Ctrl】+【T】显示/隐藏“段落”面板【Ctrl】+【M】左对齐或顶对齐【Ctrl】+【Shift】+【L】中对齐【Ctrl】+【Shift】+【C】右对齐或底对齐【Ctrl】+【Shift】+【R】左／右选择1 个字符【Shift】+【←】/【→】下／上选择1 行【Shift】+【↑】/【↓】选择所有字符【Ctrl】+【A】显示/隐藏字体选取底纹【Ctrl】+【H】选择从插入点到鼠标点按点的字符【Shift】加点按左／右移动1 个字符【←】/【→】下／上移动1 行【↑】/【↓】左／右移动1个字【Ctrl】+【←】/【→】将所选文本的文字大小减小2 点象素【Ctrl】+【Shift】+【<】将所选文本的文字大小增大2 点象素【Ctrl】+【Shift】+【>】将所选文本的文字大小减小10 点象素【Ctrl】+【Alt】+【Shift】+【<】将所选文本的文字大小增大10 点象素【Ctrl】+【Alt】+【Shift】+【>】将行距减小2点象素【Alt】+【↓】将行距增大2点象素【Alt】+【↑】将基线位移减小2点象素【Shift】+【Alt】+【↓】将基线位移增加2点象素【Shift】+【Alt】+【↑】将字距微调或字距调整减小20/1000ems 【Alt】+【←】将字距微调或字距调整增加20/1000ems 【Alt】+【→】将字距微调或字距调整减小100/1000ems 【Ctrl】+【Alt】+【←】将字距微调或字距调整增加100/1000ems 【Ctrl】+【Alt】+【→】Sketchup 快捷键编辑/撤销Ctrl＋z 编辑/放弃选择Ctrl＋t编辑/辅助线/删除Alt＋E 编辑/辅助线/显示Shift＋Q 编辑/辅助线/隐藏Q 编辑/复制Ctrl＋C编辑/剪切Ctrl＋X 编辑/全选Ctrl＋A 编辑/群组G 编辑/删除Delete 编辑/显示/全部Shift＋A 编辑/显示/上一次Shift＋L 编辑/显示/选择物体Shift＋H 编辑/隐藏H编辑/粘贴Ctrl＋V 编辑/制作组建Alt＋G编辑/重复Ctrl＋Y 编辑/将面翻转Alt＋V编辑/炸开/解除群组Shift＋G 查看/工具栏/标准Ctrl＋1 查看/工具栏/绘图Ctrl＋2 查看/工具栏/视图Ctrl＋3 查看/工具栏/图层Shift＋W 查看/工具栏/相机Ctrl＋4 查看/显示剖面Alt＋，查看/显示剖切Alt＋.查看/虚显隐藏物体Alt＋H 查看/页面/创建Alt＋A查看/页面/更新Alt＋U 查看/页面/幻灯演示Alt＋Space查看/页面/删除Alt＋D 查看/页面/上一页pageup 查看/页面/下一页pagedown 查看/页面/演示设置Alt＋：查看/坐标轴Alt＋Q 查看/X光模式T查看/阴影Alt＋S 窗口/材质浏览器Shift＋X 窗口/场景信息Shift＋F1 窗口/图层Shift＋E窗口/系统属性Shift＋P 窗口/页面设置Alt＋L窗口/阴影设置Shift＋S 窗口/组建Shift＋C工具/材质X 工具/测量/辅助线Alt＋M 工具/尺寸标注D 工具/量角器/辅助线Alt＋P工具/路径跟随Alt＋F 工具/偏移O工具/剖面Alt＋/ 工具/删除 E工具/设置坐标轴Y 工具/缩放S工具/推拉U 工具/文字标注Alt＋T工具/旋转Alt＋R 工具/选择Space工具/移动M 绘制/多边形P绘制/矩形R 绘制/徒手画 F 绘制/圆弧A 绘制/圆形 C 绘制/直线L 文件/保存Ctrl＋S 文件/保存备份Shift＋N 文件/打开Ctrl＋O 文件/打印Ctrl＋P 文件/导出/模型Ctrl＋M 文件/导出/DWG/DXF Ctrl＋D 文件/导出/图像Ctrl＋I 文件/另存为Ctrl＋Shift＋S 文件/退出Ctrl＋W 文件/新建Ctrl＋N 物体内编辑/隐藏剩余模型I 物体内编辑/隐藏相似组建J 相机/标准视图/等角透视F8 相机/标准视图/底视图F3 相机/标准视图/顶视图F2 相机/标准视图/后视图F5 相机/标准视图/前视图F4 相机/标准视图/右视图F7 相机/标准视图/左视图F6 相机/充满视图Shift＋Z 相机/窗口Z相机/漫游W 相机/配置相机Alt＋C 相机/绕轴旋转Alt＋X 相机/上一次TAB相机/实时缩放Alt＋Z 相机/透视显示V 渲染/材质贴图Alt＋4 渲染/单色Alt＋5 渲染/透明材质K 渲染/线框Alt＋1 渲染/消影Alt＋2 渲染/着色Alt＋3。

说明以及备注：
1、以上命令键用于绘制坡屋面结构板以及结构板的防水工程。

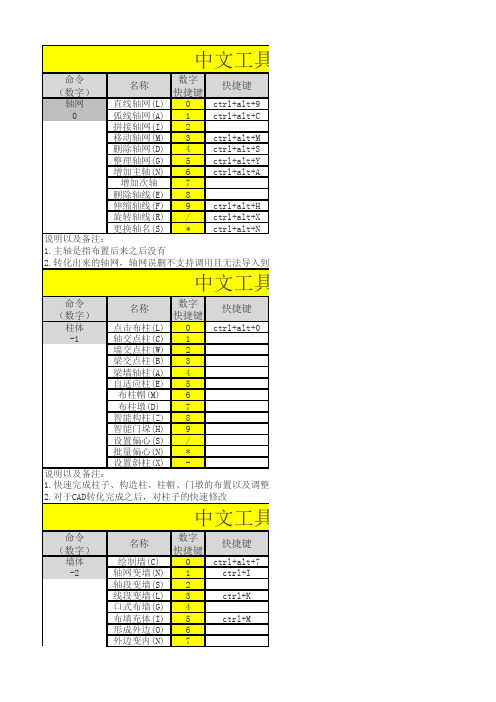

中文工具栏—零星构件（O）
命令 （数字）
名称
墙布挑件(V) 绘制挑件(E)
布栏杆 布檐沟(X) 外墙节点
数字 快捷键
0 1 2 3 4
快捷键 CTRL+ALT+3
零星构件（8）
布后浇带(H) 5
布台阶(J)
6
零星构件（8） 布坡道(O)
命令 （数字）
名称
数字 快捷键
快捷键
柱体
点击布柱(L) 0 ctrl+alt+0
-1
轴交点柱(C) 1
墙交点柱(W) 2
梁交点柱(B) 3
梁墙轴柱(A) 4
自适应柱(E) 5
布柱帽(M)
6
布柱墩(D)
7
智能构柱(Z) 8
智能门垛(H) 9
设置偏心(S) /
批量偏心(N) *
设置斜柱(X) -
说明以及备注：
捷键，命令数字+数字快捷键就形成一个数字组合快捷键，直接在命令行输入 网】命令。例：基础梁：绘制基梁的数字快捷键为：【20】 捷键；例：基础梁：绘制基梁的快捷键为：CTRL+ALT+P。
针对每一层的轴网进行增加 针对本层的轴网进行增加 对多余的轴线进行删除 对轴线进行缩短拉伸 对轴网进行旋转 对已有的轴网进行轴网名称的更换
无法导入到BE中。手动布置的轴网，可以调用并且在BE中显示。
文工具栏—柱体(C)
备注
快速布置单个柱子 布置轴网相交处的柱子 快速布置墙体相交处的柱子 快速布置梁体相交处的柱子 快速布置弧向轴网处的柱子 手能布置多边暗柱 布置柱子的柱帽 布置柱子的柱墩 一键布置构造柱 一键布置门墩 对布置完成的柱子设置偏心 批量对柱子进行偏心设置 对已经布置好的柱子进行倾斜设置

鲁班命令1 土建新建工程 ctrl+N打开工程 ctrl+O工程设置 gcsz楼层选择 lcxz楼层复制 lcfz保存 ctrl+S另存为 lcw打印 plot导入LBIM rbim导出LBIM cbim平面显示 pmxs--三维显示*整体 ztsw（整体三维）*本层 bcsw （本层三维）*区域 qysw （区域三维）--显示控制*构件显示 gjxs*尺寸显示 ccxs*--分类显示**墙 qian**柱 zhu**梁 lian**板、楼梯 balt（板*楼梯）**门窗洞 mcdo（门窗洞*）**基础 jich（基*础*）**装饰 zhsh（装*饰*）**零星 lixi（零*星*）**多义 duyi（多*义*）**轴网 zhwa（轴*网*）界面转换 F11键直线轴网 zxzw弧线轴网 hxzw移动轴网 ydzw删除轴网 sczw对齐轴网 dqzw整理轴网 zlzw锁定轴网 sdzw增加轴线 zjzx伸缩轴线 sszx旋转轴线 xzzx更换轴名 ghzm连续布墙 lxbq轴网变墙 zwbq轴段变墙 zdbq线变墙 xbqi（线变墙*）口式布墙 ksbq布填充墙 btcq形成外墙外边线 xcwb（形成外边）内边线变外边线 nbwb（内边外边）外边线变内边线 wbnb(外边内边）偏移墙 qipy（墙*偏移）偏移复制 pfq（偏复墙）设置山墙 szsq墙底随基础顶高 qsdg（墙随顶高）点击布柱 dibz（点*布柱）梁墙轴布柱 lqzz（梁墙轴柱）墙交点布柱 qjbz（墙交布柱）梁交点布柱 ljbz（梁交布柱）轴交点布柱 zjbz（轴交布柱）暗柱 anzh柱梁墙对齐 zlqq（柱梁墙齐）转角设置 zjsz偏心设置 pxsz柱随基础顶高 zsdg(柱随顶高）区域柱随基础顶高 qzsg（区柱随高）连续布梁 lxbl轴网变梁 zwbl轴段变梁 zdbl线变梁 xbli（线变梁*）口式布梁 ksbl手动布置过梁 guli(过*梁*)自动布置过梁 guli(过*梁*)过梁搁置 glgz布置圈梁 quli(圈*梁*)偏移梁 lipy(梁*偏移）偏移复制梁 pfl(偏复梁）设置斜梁 szxl设置拱梁 szgl梁偏向 lpx(梁*偏向)形成板 xcba(形成板*)自由绘板 zyhb框选布板 kxbb矩形布板 jxbb预制板 yzba(预制板*)拱形板 gxb(拱形板)板洞 bdbz(板洞布置）设置斜板 xbsz(斜板设置）分割板 fgb合并板 hbb楼梯 loti(楼*梯*)门 men窗 chua开启方向 kqfx飘窗 pich(飘*窗*)转角窗 zjch(转角窗*)老虎窗 lhc墙洞 qido(墙*洞*)单房间装饰 dfzs(单房装饰) 区域房间装饰 qfzs(区房装饰) 外墙装饰 wqzs墙装饰 qizs(墙*装饰)柱装饰 zhzs(柱*装饰)绘制装饰 hzzs楼地面 lodm(楼*地面)天棚 tipe(天*棚*)天棚变斜 tpbx房间整体删除 fzsc(房整删除) 装饰指向刷新 zzsx(装指刷新) 布保温层 bbwc外墙保温层 wqbwc绘制保温 hbwc符号移动 fhyd--屋面形成轮廓线 xclk(形成轮廓) 绘制轮廓线 hzlk(绘制轮廓) 单坡屋面板 dpmb(单坡面板) 双坡屋面板 spmb(双坡面板) 多坡屋面板 dpwm(多坡屋面) 屋面 wumi（屋*面*）变斜 bixi(变*斜*)起卷 qiju(起*卷*)砖条基 zhtj（砖*条基）砼条基 totj（砼*条基）独立基 dlji（独立基*）独基转角 zjsz(转角设置）其它桩 qtzh(其它桩*)挖孔桩 wkzh(挖孔桩*)满堂基 mtji(满堂基*）满基变斜 mjbx边界设置 bjsz井 jing条基偏向 tjpx基梁 jili(基*梁*)轴网变基梁 wbjl(网变基梁)轴段变基梁 dbjl(段变基梁)线变基梁 xbjl(线变基梁)口式布基梁 kbjl(口布基梁)基梁偏移 jlpy(基梁偏移)基梁偏移复制 jlpf(基梁偏复) 基梁变斜 jlbx基梁随满基调高 jlsm(基梁随满)墙上布出挑构件 qsbt(墙上布挑) 自由布出挑构件 zybt(自由布挑) 散水 sash(散*水*)排水沟 psgo(排水沟*)线性构件 xxgj后浇带 hjda(后浇带*)天井 tiji(天*井*)坡道 pdbz(坡道布置）台阶 tjbz(台阶布置）形成建筑面积 xcjm(形成建面) 自由绘制面积 zyhm(自由绘面)点构件 dgj线构件 xgj面构件 mgj体构件 tgj直线line多段线pline正多边形polygon矩形rec圆弧arc圆c圆环donut样条曲线spline椭圆el名称更换 F6键格式刷 F7键构件块复制 gkfz(构块复制)构件块粘贴 gkzt(构块粘贴）高度调整 gdtz区域墙柱梁随板顶高 qyqz(区域墙柱) 墙柱梁随板顶高 qzls(墙柱梁随) 屋面天棚随板调高 wpsb(屋棚随板) 装饰保温随板调高 zssb(装饰随板) 区域整理 qyzl(区域整理)构件删除 F4键构件移动 gjyd构件复制 gjfz增加夹点 zjjd单梁打断 dldd区域梁打断 qldd(区梁打断)梁连通 lilt(梁*连通)构件延伸 zsys(装饰延伸）构件闭合 zsdj（？）构件伸缩 gjss属性定义 sxdy清除多余构件 cysx(除余属性）另存为模板 cwmb(存为模板)属性导入 sxdr构件模板编辑 mbbj定义满基边界 dmjb(定满基边)自定义断面*创建 chji(创*建*)*导入 daru(导*入*)*导出 dach(导*出*)可视化校验 F5键搜索 sosu(搜*索*)合法性检查 hfjc(合法检查)自动修复 zdxf(自动修复)工程量计算增量计算计算结果合并编辑其他项目报表编辑计算报表本层建筑面积 bcmj(本层面积) 阳台面积系数 ytmx(阳台面系) 梁板折算 lbzs--标注图纸*形成尺寸标注 xich(形*成*)前进后退打开指定图层隐藏指定图层三维动态观察浮动显示开关属性复制构件另存构件提取设为公共构件取消公共构件计算项目删除套清单套定额特征单位计算规则附件尺寸计算结果编辑报表*条件统计*预览*反查*收缩*展开*目录*计算规则设置&小数位数设置&工程量为零突出显示2 安装*专业选择建筑 jz给排水 jps电气 dx(电系)暖通 nt消防 xf新建工程 ctrl+N打开工程 ctrl+O工程设置 gcsz楼层选择 lcxz楼层复制 lcfz保存 ctrl+S另存为 lcw打印 plot导入LBIM rbim导出LBIM cbim显示控制 xskz标准房创建 bjcj(标间创建)标准房布置 bjbz(标间布置)形成房间 xcfj生成房间 scfj自由绘制 zyhz*给排水**管道任意布管道 spg(水平管)选择布给水管 xbjsg(选布给水管) 选择布排水管 xbpsg(选布排水管) 垂直立管 slg(水立管)贯通立管 gtlg多管 sdg(水多管)线变管 sxbs(水线变水)生成扣管 skg(生扣管)软管 srg(生软管)坡度 spd(生坡度)**喷淋任意喷头 rypt矩形喷头 jxpt沿线喷头 yxpt扇形喷头 sxpt选择布喷管 xzpg(选择喷管)**附件阀门法兰 fmfl水嘴 sz排水附件 psfj水平套管 sstg(水水套管) 竖直套管 sctg(水垂套管) 仪器仪表 yqyb(仪器仪表) 补偿器 sbcq(水补偿器)**管道配件工程生成 spgc(水配工程) 楼层生成 splc(水配楼层) 选择生成 spxz(水配选择)*洁具任意布洁具 wsjj选择布洁具 xbjj任意布设备 ssb(水设备)选择布设备 xbsb(选布设备)**零星构件任意支架 sbzj(设备支架) 生成支架 sszj(生水支架) 管道沟槽 ssgc(生水沟槽) 检查井 jcj(检查井)*电气**灯具设备任意布灯 rybd矩形布灯 jxbd沿线布灯 yxbd扇形布灯 sxbd任意布开关 rykg(任意开关) 选择布开关 xzkg(选择开关)任意布插座 rycz(任意插座) 选择布插座 xzcz(选择插座)任意布设备 rysb(任意设备) 选择布设备 xzsb(选择设备)**配电箱柜任意布箱柜 ryxg(任意箱柜)选择布箱柜 xzxg(选择箱柜)任意布元件 ryyj(任意元件)选择布元件 xzyj(选择元件)**导管导线任意布管线 rygx(任意管线)选择布管线 xzgx(选择管线)多线布置 dxbz垂直管线 czgx线变管线 xbgx布置软管 drg(电软管)管线打断 gxdd管线边接 gxlj**电缆桥架水平桥架 spqj垂直桥架 czqj桥架旋转 qjxz桥架配线 qjpx桥架引线 qjyx线变桥架 xbqj水平电缆 spdl垂直电缆 czdl线变电缆 xbdl水平母线 spmx垂直母线 czmx线变母线 xbmx桥架弯通(楼层生成) qplc(桥平楼层)**附件布置接线盒 bjxh生成接线盒 sjxh水平套管 dstg(电水套管)竖直套管 dctg(电垂套管)**防雷接地生成避雷带 sbld(生避雷带)布置避雷带 bbld(布避雷带)线变避雷带 xbld(线变雷带)引下线 yxx避雷针 blz接地跨接 jdkj水平接地母线 sjdmx(水接地母线) 垂直接地母线 cjmx(垂接母线)线变接地母线 xdmx(线地母线) 接地极 jdj生成扣弯 flkw(防雷扣弯)坡度 blpd(避雷坡度)**零星构件电缆沟槽 dlgc电缆井 dlj任意支架 dbzj(电保支架)生成支架 dszj(电生支架)设备基础 dsjc(电设基础)*暖通**风口设备任意平布 rypb沿线平布 yxpb矩形平布 jxpb扇形平布 sxpb任意侧布 rycb沿线侧布 yxcb通风设备 tfsb**风管水平风管 spfg垂直风管 czfg选择布风管 xbfg(选布风管)风管扣弯 fgkw风管旋转 fgxz管连风口 glfk**风管部件风阀 ff风法兰 ffl生成风法兰 sffl(生风法兰)导流片 dlp风帽 fm其它部件 qtbj**风管配件弯头 fwt(风弯头)三通 fst(风三通)四通 fsit(风四*通)大小头 fdxt(风大小头)来回弯 flhw(风来回弯)楼层生成 fplc(风平楼层)**水管水平管 nspg(暖水平管)立管 nlg(暖立管)贯通立管 ngtlg(暖贯通立管) 多管 ndg(暖多管)线变管 nxbg(暖线变管)生成扣管 nskg(暖生扣管)软管 nrg(暖软管)坡度 npd(暖坡度)**水管附件阀门法兰 nff(暖阀法)水平套管 nstg(暖水套管)竖直套管 nctg(暖垂套管)仪器仪表 nyb(暖仪表)补偿器 nbcq(暖补偿器)**水管配件工程生成 npgc(暖配工程) 楼层生成 nplc(暖配楼层)选择生成 npxz(暖配选择)**水暖设备水暖设备 snsb(水暖设备)散热器 srq地暖盘管 dnpg线变地暖 xbdn**零星构件检查井 njcj(暖检查井)任意支架 nbzj(暖变支架)生成风支架 scfzj生成水支架 scszj管道沟槽 nggc(暖管沟槽)设备基础 nsjc(暖设基础)*消防**喷头任意喷头 xrypt矩形喷头 xjxpt沿线喷头 xyxpt扇形喷头 xsxpt喷头连管 ptlg**管网任意布管道 xspg(消水平管)选择布管道 xzbg(选择布管)垂直立管 xlg(消立管)贯通立管 xgtlg(消贯通立管) 多管 xdg(消多管)线变管 xxbg(消线变管)生成扣管 xskg(消生扣管)坡度 xpd(消坡度)**消火栓布消火栓 bxhs箱连主管 slzg**消防设备任意布设备 xfsb(消防设备)选择布设备 xxbsb(消选布设备)**附件阀门法兰 xff(消阀法)系统组件 xfzj(消防组件)水平套管 xstg(消水套管)竖直套管 xctg(消垂套管)仪器仪表 xyb(消仪表)补偿器 xbcq(消补偿器)**储存装置水箱 sx气压罐 qyg储气瓶 cqp**管道配件工程生成 xpgc(消配楼层)楼层生成 xplc(消配工程)选择生成 xpxz(消配选择)**零星构件任意支架 xbzj(消布支架)生成支架 xszj(消生支架)管道沟槽 xggc(消管沟槽)检查井 xjcj(消检查井)高度调整 gdtz系统编号修改 bhxg(编号修改) 敷设方式修改 fsts(敷设调设) 风阀长度调整 ffct(风阀长调) 配件更换 pjgh构件整理 gjzl系统编号管理 bhgl(编号管理)。

内容提要1．命令使用介绍当您第一次打开鲁班钢筋这一软件时，对软件的界面您多少有些陌生，因此本章将对软件的界面进行详细介绍。

同时也请您注意状态条中有关选中命令的较详细的提示，这将对您的正确操作有一定帮助。

4.1主窗体图4-1主界面如图4-1所时，软件界面主要划分为6大功能区域。

a)主菜单：显示所有操作命令b)工具栏，最常用的操作命令c)构件管理栏：将整个工程中的楼层构件以树状结构组织起来，便于管理及汇总。

d)钢筋列表栏：表格法、构件法或图形法所产生的各种形式的钢筋的相关参数，如根数、重量等。

e)钢筋图库：用以选择钢筋简图的样式。

f)钢筋参数栏：钢筋的各段长度及折角角度。

鲁班钢筋界面虽然简单，但通过单选按钮、多选钮、下拉列表、操作向导等形式的组合，可以产生强大的功能。

本书从第六章将逐步加以介绍。

本节我们主要讲解主菜单的使用及工具栏的相关命令。

其他功能区将在第五章5.2节及第六章6.1、6.3、6.4中详细讲解。

4.2 主菜单4.2.1 [文件]菜单如图4-2所示[文件]菜单中所含命令：4-2 [文件]菜单1）新建：采用默认的工程参数建立钢筋文件，需要通过“工具>缺少设置”来进行想的参数的设置；2）新建工程向导：如同一个向导，按照其指定的步骤来设置工程参数以建立工程文件；3）打开：打开尚未完成或已经完成的钢筋工程文件。

4）保存：新建工程后，必须执行保存命令才真正建立工程文件，并将您的操作结果更新到磁盘文件上。

如果用户的工程文件没有起名（即从来没有保存过），软件将每隔10分钟提醒用户一次。

为了数据的安全，您应经常执行保存命令，在断电、非法操作或系统错误时将最大程度减少您的数据损失。

快捷键操作为Ctrl+S，本软件每隔5分钟将自动保存一次已有有效工程名称的文件。

5）另存为：若工程文件未命名时，执行该命令时相当于[保存]命令。

若当前文件已执行[保存]命令，则执行该命令，相当于新增一个和当前文件完全相同的新文件；6）输出报表：执行该命令后会让您选择输出当前节点的哪一种钢筋表，并弹出“另存为”窗体，可以重新定位保存的路径，需要输入文件名。

平屋面构造：平屋面各构造层次有结构层、找坡层、隔汽层、保温隔热层、防水层、隔离层、保护层等。

材料做法表中没有保护层，只有10厚隔离层和水泥板构件删除 F4单个构件可视化校验F5构件名称更换F6构件名称复制F7 平面显示PX偏心设置CTRL+SHIFT+E梁拉伸 CTRL+SHIFT+W合法性检查 CTRL+ALT+BCtrl+L楼层复制F12工具条鲁班土建图形算量构造柱CAD转化，没用的名称较多，但不宜删除。

幕墙部位不必画砖墙，避免不分楼层幕墙被砖墙覆盖。

相反有门窗的部位应先画上砖墙再来导入门窗。

关于如何批量偏移柱子的处理方法：框选中需要偏移的柱子，点击选中任意一个蓝色的方框，按一下空格，鼠标拉向你需要偏移的一侧（可以使用正交或极轴），输入偏移距离即可。

鲁班所有的布置构件命令都有快捷键，大多都是组合键，但是其中有许多单数字命令非常常用如：0 属性定义2 平面显示3 三维显示5 构件移动8 可视化校验在命令行中直接打对应的数字回车..但是在很多情况下输入数字回车软件会出现异常错误自动关闭，出现这一情况的原因是必须回复默认设置后再使用数字化命令。

方法：在左边中文工具栏空白处点鼠标右键，然后点击数字命令设置，在弹出的对话框中点击右下角的恢复默认即可，然后确定这样就可以使用单数字命令了，记住常用的一些单数字命令能提高绘图速度。

关于外部参照图形无法爆炸解决办法很多CAD图纸都做成连体块，然后再做成外部参照，这样是无法用X命令进行炸开，带基点复制的时候就只能把很多做在一起的图纸一起复制过去，而且无法进行CAD转化。

解决方法：在命令行输入XR（外部参照管理器），打开后选择这个外部参照，然后点击右边的绑定，在点确定，接着对这个外部参照进行爆炸，会发现这个外部参照已经被炸开了，接着就可以进行带基点复制以及CAD转化了。

关于相似工程重命名的方法很多用户工程做多了，会遇到两个甚至两个以上很相似的工程，那么为了不重复建模节约时间，我们可以用以下方法操作。

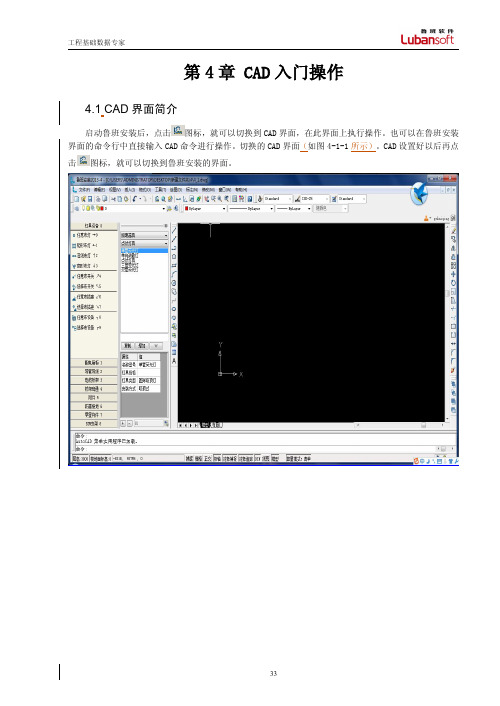

第4章CAD入门操作4.1CAD界面简介启动鲁班安装后，点击图标，就可以切换到CAD界面，在此界面上执行操作。

也可以在鲁班安装界面的命令行中直接输入CAD命令进行操作。

切换的CAD界面（如图4-1-1所示）。

CAD设置好以后再点击图标，就可以切换到鲁班安装的界面。

图4-1-1在这里只介绍一些有助于提高绘图速度的CAD命令，其他具体的CAD操作，可以参见CAD的帮助。

4.2选项设置4.2.1CAD图纸自动保存时间的设置选择菜单栏中【工具→选项】，（如图4-2-1所示），选择【打开与保存】按钮。

选择｛自动保存｝一项，将时间改为需要的即可。

图4-2-1注意：自动保存时间如果太短，频繁的保存图形，会影响绘图速度；自动保存时间如果太长，如果出现死机等意外情况，会造成一定的损失。

软件里默认的时间为10分钟。

4.2.2鼠标右键操作习惯的设置选择【用户系统配置】按钮，选择【自定义右键单击】，（如图4-2-2所示），进行一下符合自己操作习惯的选择，完成后，选择【应用并关闭】按钮。

图4-2-2提示：按照图4-2-2的设置项进行设置，可以减少操作过程中的一些步骤，提高绘图速度。

技巧：如果您使用的是中间带有滚轴的鼠标，在绘图区域内点一下，滚动滚轴，图形随之放大或缩小（相当于实时放缩）；按住滚轴，出现一个“手形”的小图标，左右移动，图形会随之左右移动（相当于平移）。

4.3实体捕捉对象捕捉将指定点限制在现有对象的确切位置上，例如中点或交点。

使用对象捕捉可以迅速定位对象上的精确位置，而不必知道坐标或绘制构造线，是输出精确图形的一个必要手段，也是提高绘图速度的一个途径。

4.3.1捕捉方式的设置选择【工具→草图设置】，如图4-3-1。

根据经验，工程图绘制过程中，最常用的是交点与垂点，选择这两点，选择【确定】。

图4-3-14.3.2临时捕捉方式的设置绘图过程中，会遇到一些临时的如圆心点、中点的捕捉，可以使用如下方法：按住Ctrl键，单击右键，会弹出捕捉点的快捷对话框，可以根据您的需要对要捕捉的点进行设置，如图4-3-1。

软件操作流程一、打开预算软件新建工程:1．打开预算软件双击桌面上的快捷方式“金鲁班预算2009”，运行软件，程序显示如图1-1所示，在此界面可以看到公司网址、邮箱、序列号、版本信息等。

然后软件会自动进入预算软件主界面。

（图1-1）2、按钮，—“新建预算”式)3、其他费44、其他费5市场价之和计算，并将计算结果保存于变量“QD_RGF”中。

材料费：计算基数为“DFBJ_CLF”，计算系数为“1”，表示清单材料费按构成清单的所有材料数量乘以各自市场价之和计算，并将计算结果保存于变量“QD_CLF”中。

机械费：计算基数为“DFBJ_JXF”，计算系数为“1”，表示清单机械费按构成清单的所有机械台班数量乘以各自台班市场价之和计算，并将计算结果保存于变量“QD_JXF”中。

对于安装预算，根据《规范》规定，材料一律以市场价计算，不区分是主材还是辅材，其材料费中包括主材费用。

管理费：计算基数为“DEGLF”，计算系数为“1”，表示清单管理费按“定额管理费”之和计算，并将计算结果保存于变量“QD_GLF”中。

利润：计算基数为“DELR”，计算系数为“1”，表示清单利润按“定额利润”之和计算，并将计算结果保存于变量“QD_LR”中。

其他费1：计算基数为“0”，系数为“1”，表示其他费1按“0*1”计算，即其他费1为零，不计取。

其他费2、其他费3、其他费4、其他费5、其他费6同其他费1如果已经定义好了一份清单计算格式，则可以按下“存为模板”命令，将该格式保存为清单计算模板文件，以备其他工程使用。

如果想借用一份已有清单预算文件的计算模式，可以按下“引用其他预算清单计算格式”按钮，选择指定的预算文件。

灵活使用上述方法可以快速设置清单计算格式。

如果一份预算不采用清单计价格式，不要勾选“清单计价模式”选项。

基本信息填写完成后点图1-2右下角的“确定”按钮，软件自动进入分布分项工程量清单录入窗口二、在分部分项窗口录入分部分项工程量清单及清单工程内容，软件2-4所示.(图2-5)清单导入完成后依据招标方提供的清单项目特征，套取相关定额及定额工程量进行清单组价。

鲁班算量容易出错的问题集鲁班算量使用注意点及易出错问题集一、工程设置操作步骤注意点1.、工程属性中的构件常用尺寸内的基础默认高度除满堂基础为基础顶面高外，其余均为基础底面高。

2、如何自定义简化命令? 可以将acad 2002\support\acad.pgp 文件拷贝到lubancal\sysdata目录下，自行修改这个文件，即可。

3、关于算量自定义快捷键的备份（常用快捷键的定义方法见附表）：有人说，在CAD里自定义快捷键的文件是在安装目录里的ACAD.pgp文件。

我个人认为，鲁班算量的自定义快捷键的文件是在安装目录下menu目录里的三个quantity文件。

4、关于鲁班软件中如何添加工具快捷按扭的方法。

点击”工具”菜单下的“cad工具条”, 即打开自定义对话框。

→在“命令”栏左侧选择〈分类〉标题。

→将〈分类〉标题右侧内的快捷按扭拖到相应的工具栏上即可（在V7. X版本里拖拉第一个快捷按扭后自动新建一个新工具栏，然后继续在新工具栏上添加新快捷按扭即可）。

5、滚轮鼠标多功能用法与设置放大或缩小：转动滑轮→向前，放大；向后，缩小缩放到图形范围：双击滑轮按钮平移：按住滑轮按钮并拖动鼠标平移（操纵杆）：按住CTRL 键以及滑轮按钮并拖动鼠标显示“对象捕捉”菜单：将MBUTTONPAN 系统变量设置为0 并单击滑轮按钮MBUTTONPAN 系统变量设置为0：单击为工具菜单MBUTTONPAN 系统变量设置为1：按住滚轮可以拖动图形。

6、在软件中有时如右键不能正常使用，应切换到CAD界面，找到菜单[工具]-[选项]-[用户系统配置]，进行设置。

我们常常可以将“编辑模式”设置为“重复上一个命令”，“命令模式”设置为“确认”。

[草图]中的“自动捕捉设置”为“标记”。

7、电脑死机或病毒感染造成工程文件损坏或丢失而不能正常打开的处理：a）算量：（1）*.eng文件：可以新建一个同名的工程，然后将新建文件的.eng文件复制到要修复的文件夹。

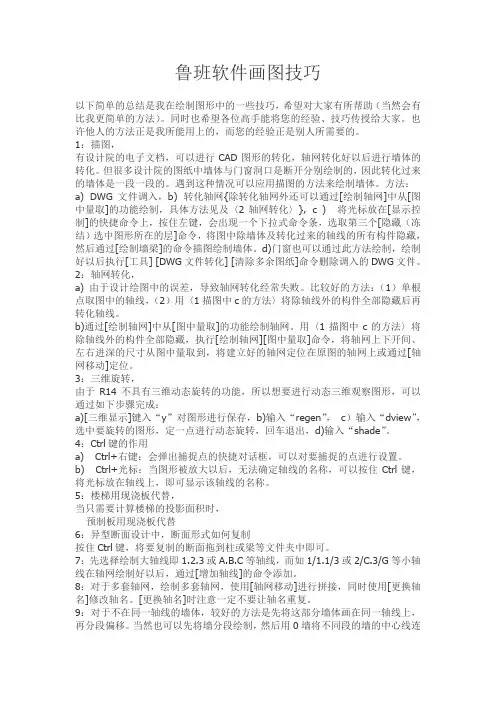

鲁班软件画图技巧以下简单的总结是我在绘制图形中的一些技巧，希望对大家有所帮助（当然会有比我更简单的方法）。

同时也希望各位高手能将您的经验、技巧传授给大家。

也许他人的方法正是我所能用上的，而您的经验正是别人所需要的。

1：描图，有设计院的电子文档，可以进行CAD图形的转化，轴网转化好以后进行墙体的转化。

但很多设计院的图纸中墙体与门窗洞口是断开分别绘制的，因此转化过来的墙体是一段一段的。

遇到这种情况可以应用描图的方法来绘制墙体。

方法：a) DWG文件调入，b) 转化轴网{除转化轴网外还可以通过[绘制轴网]中从[图中量取]的功能绘制，具体方法见及〈2轴网转化〉}, c ) 将光标放在[显示控制]的快捷命令上，按住左键，会出现一个下拉式命令条，选取第三个[隐藏（冻结）选中图形所在的层]命令，将图中除墙体及转化过来的轴线的所有构件隐藏，然后通过[绘制墙梁]的命令描图绘制墙体。

d)门窗也可以通过此方法绘制，绘制好以后执行[工具] [DWG文件转化] [清除多余图纸]命令删除调入的DWG文件。

2：轴网转化，a) 由于设计绘图中的误差，导致轴网转化经常失败。

比较好的方法：（1）单根点取图中的轴线，（2）用〈1描图中c的方法〉将除轴线外的构件全部隐藏后再转化轴线。

b)通过[绘制轴网]中从[图中量取]的功能绘制轴网。

用〈1描图中c的方法〉将除轴线外的构件全部隐藏，执行[绘制轴网][图中量取]命令，将轴网上下开间、左右进深的尺寸从图中量取到，将建立好的轴网定位在原图的轴网上或通过[轴网移动]定位。

3：三维旋转，由于R14不具有三维动态旋转的功能，所以想要进行动态三维观察图形，可以通过如下步骤完成：a)[三维显示]键入“y”对图形进行保存，b)输入“regen”，c）输入“dview”，选中要旋转的图形，定一点进行动态旋转，回车退出，d)输入“shade”。

4：Ctrl键的作用a) Ctrl+右键：会弹出捕捉点的快捷对话框，可以对要捕捉的点进行设置。

复制CTRL+C 粘贴CTRL+V 新建工程CTRL+N 打开工程CTRL+O 工程设置CTRL+P 保存工程CTRL+S 退出系统CTRL+X 三维显示CTRL+SHIFT+L 区域三维显示CTRL+ALT+I 全平面显示CTRL+SHIFT+E 实时缩放CTRL+SHIFT+R 动态缩放CTRL+SHIFT+D 中心视点CTRL+SHIFT+Z 比例缩放CTRL+SHIFT+S 拉近CTRL+SHIFT+I 推远CTRL+SHIFT+O 前一视图CTRL+SHIFT+P 实时平移CTRL+SHIFT+T 选点平移CTRL+SHIFT+X 鸟瞰视图CTRL+SHIFT+H 直线轴网CTRL+ALT+9 弧线轴网CTRL+ALT+C 轴网删除CTRL+ALT+E 增加轴线CTRL+ALT+A 轴网删除CTRL+ALT+S 旋转轴线CTRL+ALT+X 尺寸标注CTRL+ALT+U 轴网整理CTRL+ALT+Y 轴网变墙CTRL+I 线变墙CTRL+K 布填充墙CTRL+M 偏移复制CTRL+U 符号移动CTRL+ALT+F 布独立基CTRL+ALT+O 布基梁CTRL+ALT+P 轴网变基梁CTRL+ALT+R 布满堂基CTRL+ALT+T 条基偏向CTRL+SHIFT+G 满基变斜CTRL+SHIFT+J 边界设置CTRL+SHIFT+K 布屋面CTRL+SHIFT+M 屋面变斜CTRL+SHIFT+N 增加屋面夹点CTRL+SHIFT+U 墙上布出挑件CTRL+SHIFT+YF1帮助文件F2命令框F3对象捕足开关F4工程量计算F5可视化校验F6名称更换F7格式刷F8正交开关F9捕捉开关F10极轴开关F11CAD界面转换CAD命令：附：常见的快捷命令（一）字母类1、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）<BR< p>COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POL YGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHA TCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）<BR< p>AutoCAD 2000快捷命令的使用作者：breeze 转贴自：本站原创点击数：802 文章录入：breeze PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量)（二）常用CTRL快捷键＋1 *PROPERTIES(修改特性)＋2 *ADCENTER（设计中心）＋O *OPEN（打开文件）＋N、M *NEW（新建文件）＋P *PRINT（打印文件）＋S *SAVE（保存文件）＋Z *UNDO（放弃）＋X *CUTCLIP（剪切）＋C *COPYCLIP（复制）＋V *PASTECLIP（粘贴）＋B *SNAP（栅格捕捉）＋F *OSNAP（对象捕捉）＋G *GRID（栅格）＋L *ORTHO（正交）＋W *（对象追踪）＋U *（极轴）（三）常用功能键*HELP（帮助）*（文本窗口）*OSNAP（对象捕捉）*GRIP（栅格）*ORTHO（正交）3DARRAY：创建三维阵列3A3DFACE：创建三维面3F3DORBIT：控制在三维空间中交互式查看对象3DO3DPOL Y：在三维空间中使用“连续”线型创建由直线段组成的多段线3P ADCENTER：管理内容ADCALIGN：在二维和三维空间中将某对象与其他对象对齐ALAPPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序APARC：创建圆弧AAREA：计算对象或指定区域的面积和周长AAARRAY：创建按指定方式排列的多重对象副本ARATTDEF：创建属性定义ATTATTEDIT：改变属性信息ATEATTEXT：提取属性数据DDA TTEXTBHATCH：使用图案填充封闭区域或选定对象H、BHBLOCK：根据选定对象创建块定义BBOUNDARY：从封闭区域创建面域或多段线BOBREAK：部分删除对象或把对象分解为两部分BRCHAMFER：给对象的边加倒角CHACHANGE：修改现有对象的特性-CHCIRCLE：创建圆形CCOLOR：定义新对象的颜色COLCOPY：复制对象CO、CPDBCONNECT：为外部数据库表提供AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBCDDEDIT：编辑文字和属性定义EDDDVPOINT：设置三维观察方向VPDIMALIGNED：创建对齐线性标注DALDIMANGULAR：创建角度标注DANDIMBASELINE：从上一个或选定标注的基线处创建线性、角度或坐标标注DBA DIMCENTER：创建圆和圆弧的圆心标记或中心线DCEDIMCONTINUE：从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCO DIMDIAMETER：创建圆和圆弧的直径标注DDIDIMEDIT：编辑标注DEDDIMLINEAR：创建线性尺寸标注DLIDIMORDINATE：创建坐标点标注DORDIMOVERRIDE：替代标注系统变量DOVDIMRADIUS：创建圆和圆弧的半径标注DRADIMSTYLE：创建或修改标注样式DDIMTEDIT：移动和旋转标注文字DIMTEDDIST：测量两点之间的距离和角度DIDIVIDE：将点对象或块沿对象的长度或周长等间隔排列DIVDONUT：绘制填充的圆和环DODRAWORDER：修改图像和其他对象的显示顺序DRDSETTINGS：指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SE DSVIEWER：打开“鸟瞰视图”窗口A VDVIEW：定义平行投影或透视视图DVELLIPSE：创建椭圆或椭圆弧ELERASE：从图形中删除对象EEXPLODE：将组合对象分解为对象组件XEXPORT：以其他文件格式保存对象EXPEXTEND：延伸对象到另一对象EXEXTRUDE：通过拉伸现有二维对象来创建三维原型EXTFILLET：给对象的边加圆角FFILTER：创建可重复使用的过滤器以便根据特性选择对象FIGROUP：创建对象的命名选择集GHA TCH：用图案填充一块指定边界的区域-HHA TCHEDIT：修改现有的图案填充对象HEHIDE：重生成三维模型时不显示隐藏线HIIMAGE：管理图像IMIMAGEADJUST：控制选定图像的亮度、对比度和褪色度IADIMAGEATTACH：向当前图形中附着新的图像对象IATIMAGECLIP：为图像对象创建新剪裁边界ICLIMPORT：向AutoCAD 输入文件IMPINSERT：将命名块或图形插入到当前图形中IINTERFERE：用两个或多个三维实体的公用部分创建三维复合实体INFINTERSECT：用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分ININSERTOBJ：插入链接或嵌入对象IOLAYER：管理图层和图层特性LA-LAYOUT：创建新布局，重命名、复制、保存或删除现有布局LO LEADER：创建一条引线将注释与一个几何特征相连LEAD LENGTHEN：拉长对象LENLINE：创建直线段LLINETYPE：创建、加载和设置线型LTLIST：显示选定对象的数据库信息LI、LSLTSCALE：设置线型比例因子LTSLWEIGHT：LWMATCHPROP：设置当前线宽、线宽显示选项和线宽单位MA MEASURE：将点对象或块按指定的间距放置MEMIRROR：创建对象的镜像副本MIMLINE：创建多重平行线MLMOVE：在指定方向上按指定距离移动对象MMSPACE：从图纸空间切换到模型空间视口MSMTEXT：创建多行文字T、MTMVIEW：创建浮动视口和打开现有的浮动视口MVOFFSET：创建同心圆、平行线和平行曲线OOPTIONS：自定义AutoCAD 设置GR、OP、PROSNAP：设置对象捕捉模式OSPAN：移动当前视口中显示的图形PPASTESPEC：插入剪贴板数据并控制数据格式PAPEDIT：编辑多段线和三维多边形网格PEPLINE：创建二维多段线PLPRINT ：将图形打印到打印设备或文件PLOTPOINT：创建点对象POPOL YGON：创建闭合的等边多段线POLPREVIEW：显示打印图形的效果PREPROPERTIES：控制现有对象的特性CH、MO PROPERTIESCLOSE：关闭“特性”窗口PRCLOSEPSPACE：从模型空间视口切换到图纸空间PSPURGE：删除图形数据库中没有使用的命名对象，例如块或图层PU QLEADER：快速创建引线和引线注释LEQUIT：退出AutoCAD EXITRECTANG：绘制矩形多段线RECREDRAW：刷新显示当前视口RREDRAWALL：刷新显示所有视口RAREGEN：重生成图形并刷新显示当前视口REREGENALL：重新生成图形并刷新所有视口REAREGION：从现有对象的选择集中创建面域对象REGRENAME：修改对象名RENRENDER：创建三维线框或实体模型的具有真实感的渲染图像RR REVOLVE：绕轴旋转二维对象以创建实体REVRPREF：设置渲染系统配置RPRROTA TE：绕基点移动对象ROSCALE：在X、Y 和Z 方向等比例放大或缩小对象SCSCRIPT：用脚本文件执行一系列命令SCRSECTION：用剖切平面和实体截交创建面域SECSETV AR：列出系统变量并修改变量值SETSLICE：用平面剖切一组实体SLSNAP：规定光标按指定的间距移动SNSOLID：创建二维填充多边形SOSPELL：检查图形中文字的拼写SPSPLINE：创建二次或三次(NURBS) 样条曲线SPLSPLINEDIT：编辑样条曲线对象SPESTRETCH：移动或拉伸对象SSTYLE：创建或修改已命名的文字样式以及设置图形中文字的当前样式ST SUBTRACT：用差集创建组合面域或实体SUTABLET：校准、配置、打开和关闭已安装的数字化仪TA THICKNESS：设置当前三维实体的厚度THTILEMODE：使“模型”选项卡或最后一个布局选项卡当前化TI、TM TOLERANCE：创建形位公差标注TOLTOOLBAR：显示、隐藏和自定义工具栏TOTORUS：创建圆环形实体TORTRIM：用其他对象定义的剪切边修剪对象TRUNION：通过并运算创建组合面域或实体UNIUNITS：设置坐标和角度的显示格式和精度UNVIEW：保存和恢复已命名的视图VVPOINT：设置图形的三维直观图的查看方向-VPWBLOCK：将块对象写入新图形文件WWEDGE：创建三维实体使其倾斜面尖端沿X 轴正向WEXA TTACH：将外部参照附着到当前图形中XAXBIND：将外部参照依赖符号绑定到图形中XBXCLIP：定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XC XLINE：创建无限长的直线（即参照线）XLXREF：控制图形中的外部参照XRZOOM：放大或缩小当前视口对象的外观尺寸Z。

鲁班软件—CAD快捷键大全F1:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制F10:极轴模式控制F11:对象追踪式控制Ctrl+B:栅格捕捉模式控制(F9)刚刚看了一下dra:半径标注ddi:直径标注dal:对齐标注dan:角度标注Ctrl+C:将选择的对象复制到剪切板上Ctrl+F:控制是否实现对象自动捕捉(f3) Ctrl+G:栅格显示模式控制(F7)Ctrl+J:重复执行上一步命令Ctrl+K:超级链接Ctrl+N:新建图形文件Ctrl+M:打开选项对话框AA:测量区域和周长(area)AL:对齐(align)AR:阵列(array)AP:加载*lsp程系AV:打开视图对话框(dsviewer) SE:打开对相自动捕捉对话框ST:打开字体设置对话框(style) SO:绘制二围面(2d solid) SP:拼音的校核(spell)SC:缩放比例(scale)SN:栅格捕捉模式设置(snap) DT:文本的设置(dtext)DI:测量两点间的距离OI：插入外部对相Ctrl+1:打开特性对话框Ctrl+2:打开图象资源管理器Ctrl+6:打开图象数据原子Ctrl+O:打开图象文件Ctrl+P:打开打印对说框Ctrl+S:保存文件Ctrl+U:极轴模式控制(F10)Ctrl+v:粘贴剪贴板上的内容Ctrl+W:对象追踪式控制(F11) Ctrl+X:剪切所选择的内容Ctrl+Y:重做Ctrl+Z:取消前一步的操作A:绘圆弧B:定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H:填充I:插入S:拉伸T:文本输入W:定义块并保存到硬盘中L:直线M:移动X:炸开V:设置当前坐标U:恢复上一次操做O:偏移P:移动Z:缩放显示降级适配（开关）【O】适应透视图格点【Shift】+【Ctrl】+【A】排列【Alt】+【A】角度捕捉(开关)【A】动画模式(开关)【N】改变到后视图【K】背景锁定(开关)【Alt】+【Ctrl】+【B】前一时间单位【.】下一时间单位【,】改变到上（T op）视图【T】改变到底(Bottom)视图【B】改变到相机(Camera)视图【C】改变到前（Front）视图【F】改变到等大的用户(User)视图【U】改变到右(Right)视图【R】改变到透视（Perspective）图【P】循环改变选择方式【Ctrl】+【F】默认灯光(开关)【Ctrl】+【L】删除物体【DEL】当前视图暂时失效【D】是否显示几何体内框(开关)【Ctrl】+【E】显示第一个工具条【Alt】+【1】专家模式3全屏(开关)【Ctrl】+【X】暂存(Hold)场景【Alt】+【Ctrl】+【H】取回(Fetch)场景【Alt】+【Ctrl】+【F】冻结所选物体【6】跳到最后一帧【END】跳到第一帧【HOME】显示/隐藏相机（Cameras）【Shift】+【C】显示/隐藏几何体(Geometry)【Shift】+【O】显示/隐藏网格(Grids)【G】显示/隐藏帮助(Helpers)物体【Shift】+【H】显示/隐藏光源(Lights)【Shift】+【L】显示/隐藏粒子系统(Particle Systems)【Shift】+【P】显示/隐藏空间扭曲(Space Warps)物体【Shift】+【W】锁定用户界面(开关)【Alt】+【0】匹配到相机(Camera)视图【Ctrl】+【C】材质(Material)编辑器【M】最大化当前视图(开关)【W】脚本编辑器【F11】新的场景【Ctrl】+【N】法线(Normal)对齐【Alt】+【N】向下轻推网格小键盘【-】向上轻推网格小键盘【+】NURBS表面显示方式【Alt】+【L】或【Ctrl】+【4】NURBS调整方格1【Ctrl】+【1】NURBS调整方格2【Ctrl】+【2】NURBS调整方格3【Ctrl】+【3】偏移捕捉【Alt】+【Ctrl】+【空格】打开一个MAX文件【Ctrl】+【O】平移视图【Ctrl】+【P】交互式平移视图【I】放置高光(Highlight)【Ctrl】+【H】播放/停止动画【/】快速(Quick)渲染【Shift】+【Q】回到上一场景*作【Ctrl】+【A】回到上一视图*作【Shift】+【A】撤消场景*作【Ctrl】+【Z】撤消视图*作【Shift】+【Z】刷新所有视图【1】用前一次的参数进行渲染【Shift】+【E】或【F9】渲染配置【Shift】+【R】或【F10】在xy/yz/zx锁定中循环改变【F8】约束到X轴【F5】约束到Y轴【F6】约束到Z轴【F7】旋转(Rotate)视图模式【Ctrl】+【R】或【V】保存(Save)文件【Ctrl】+【S】透明显示所选物体(开关)【Alt】+【X】选择父物体【PageUp】选择子物体【PageDown】根据名称选择物体【H】选择锁定(开关)【空格】减淡所选物体的面(开关)【F2】显示所有视图网格(Grids)(开关)【Shift】+【G】显示/隐藏命令面板【3】显示/隐藏浮动工具条【4】显示最后一次渲染的图画【Ctrl】+【I】显示/隐藏主要工具栏【Alt】+【6】显示/隐藏安全框【Shift】+【F】*显示/隐藏所选物体的支架【J】显示/隐藏工具条【Y】/【2】百分比(Percent)捕捉(开关)【Shift】+【Ctrl】+【P】打开/关闭捕捉(Snap)【S】循环通过捕捉点【Alt】+【空格】声音(开关)【\】间隔放置物体【Shift】+【I】改变到光线视图【Shift】+【4】循环改变子物体层级【Ins】子物体选择(开关)【Ctrl】+【B】帖图材质(Texture)修正【Ctrl】+【T】加大动态坐标【+】减小动态坐标【-】激活动态坐标(开关)【X】精确输入转变量【F12】全部解冻【7】根据名字显示隐藏的物体【5】刷新背景图像(Background)【Alt】+【Shift】+【Ctrl】+【B】显示几何体外框(开关)【F4】视图背景(Background)【Alt】+【B】用方框(Box)快显几何体(开关)【Shift】+【B】打开虚拟现实数字键盘【1】虚拟视图向下移动数字键盘【2】虚拟视图向左移动数字键盘【4】虚拟视图向右移动数字键盘【6】虚拟视图向中移动数字键盘【8】虚拟视图放大数字键盘【7】虚拟视图缩小数字键盘【9】实色显示场景中的几何体(开关)【F3】全部视图显示所有物体【Shift】+【Ctrl】+【Z】*视窗缩放到选择物体范围（Extents）【E】缩放范围【Alt】+【Ctrl】+【Z】视窗放大两倍【Shift】+数字键盘【+】放大镜工具【Z】视窗缩小两倍【Shift】+数字键盘【-】根据框选进行放大【Ctrl】+【w】视窗交互式放大【[】视窗交互式缩小【]】轨迹视图加入(Add)关键帧【A】前一时间单位【<】下一时间单位【>】编辑(Edit)关键帧模式【E】编辑区域模式【F3】编辑时间模式【F2】展开对象（Object）切换【O】展开轨迹（Track）切换【T】函数(Function)曲线模式【F5】或【F】锁定所选物体【空格】向上移动高亮显示【↓】向下移动高亮显示【↑】向左轻移关键帧【←】向右轻移关键帧【→】位置区域模式【F4】回到上一场景*作【Ctrl】+【A】撤消场景*作【Ctrl】+【Z】用前一次的配置进行渲染【F9】渲染配置【F10】向下收拢【Ctrl】+【↓】向上收拢【Ctrl】+【↑】材质编辑器用前一次的配置进行渲染【F9】渲染配置【F10】撤消场景*作【Ctrl】+【Z】示意(Schematic)视图下一时间单位【>】前一时间单位【<】回到上一场景*作【Ctrl】+【A】撤消场景*作【Ctrl】+【Z】Active Shade绘制(Draw)区域【D】渲染(Render)【R】锁定工具栏(泊坞窗)【空格】视频编辑加入过滤器(Filter)项目【Ctrl】+【F】加入输入(Input)项目【Ctrl】+【I】加入图层(Layer)项目【Ctrl】+【L】加入输出(Output)项目【Ctrl】+【O】加入(Add)新的项目【Ctrl】+【A】加入场景(Scene)事件【Ctrl】+【s】编辑(Edit)当前事件【Ctrl】+【E】执行(Run)序列【Ctrl】+【R】新(New)的序列【Ctrl】+【N】撤消场景*作【Ctrl】+【Z】NURBS编辑CV约束法线(Normal)移动【Alt】+【N】CV约束到U向移动【Alt】+【U】CV约束到V向移动【Alt】+【V】显示曲线(Curves)【Shift】+【Ctrl】+【C】显示控制点(Dependents)【Ctrl】+【D】显示格子(Lattices)【Ctrl】+【L】NURBS面显示方式切换【Alt】+【L】显示表面(Surfaces)【Shift】+【Ctrl】+【s】显示工具箱(Toolbox)【Ctrl】+【T】显示表面整齐(Trims)【Shift】+【Ctrl】+【T】根据名字选择本物体的子层级【Ctrl】+【H】锁定2D所选物体【空格】选择U向的下一点【Ctrl】+【→】选择V向的下一点【Ctrl】+【↑】选择U向的前一点【Ctrl】+【←】选择V向的前一点【Ctrl】+【↓】根据名字选择子物体【H】柔软所选物体【Ctrl】+【s】转换到Curve CV层级【Alt】+【Shift】+【Z】转换到Curve层级【Alt】+【Shift】+【C】转换到Imports层级【Alt】+【Shift】+【I】转换到Point层级【Alt】+【Shift】+【P】转换到Surface CV层级【Alt】+【Shift】+【V】转换到Surface层级【Alt】+【Shift】+【S】转换到上一层级【Alt】+【Shift】+【T】转换降级【Ctrl】+【X】FFD转换到控制点(Control Point)层级【Alt】+【Shift】+【C】到格点(Lattice)层级【Alt】+【Shift】+【L】到设置体积(Volume)层级【Alt】+【Shift】+【S】转换到上层级【Alt】+【Shift】+【T】打开的UVW贴图进入编辑(Edit)UVW模式【Ctrl】+【E】调用*.uvw文件【Alt】+【Shift】+【Ctrl】+【L】保存UVW为*.uvw格式的文件【Alt】+【Shift】+【Ctrl】+【S】打断(Break)选择点【Ctrl】+【B】分离(Detach)边界点【Ctrl】+【D】过滤选择面【Ctrl】+【空格】水平翻转【Alt】+【Shift】+【Ctrl】+【B】垂直(Vertical)翻转【Alt】+【Shift】+【Ctrl】+【V】冻结(Freeze)所选材质点【Ctrl】+【F】隐藏(Hide)所选材质点【Ctrl】+【H】全部解冻(unFreeze)【Alt】+【F】全部取消隐藏(unHide)【Alt】+【H】从堆栈中获取面选集【Alt】+【Shift】+【Ctrl】+【F】从面获取选集【Alt】+【Shift】+【Ctrl】+【V】锁定所选顶点【空格】水平镜象【Alt】+【Shift】+【Ctrl】+【N】垂直镜象【Alt】+【Shift】+【Ctrl】+【M】水平移动【Alt】+【Shift】+【Ctrl】+【J】垂直移动【Alt】+【Shift】+【Ctrl】+【K】平移视图【Ctrl】+【P】象素捕捉【S】平面贴图面/重设UVW【Alt】+【Shift】+【Ctrl】+【R】水平缩放【Alt】+【Shift】+【Ctrl】+【I】垂直缩放【Alt】+【Shift】+【Ctrl】+【O】移动材质点【Q】旋转材质点【W】等比例缩放材质点【E】焊接(Weld)所选的材质点【Alt】+【Ctrl】+【W】焊接(Weld)到目标材质点【Ctrl】+【W】Unwrap的选项(Options)【Ctrl】+【O】更新贴图(Map)【Alt】+【Shift】+【Ctrl】+【M】将Unwrap视图扩展到全部显示【Alt】+【Ctrl】+【Z】框选放大Unwrap视图【Ctrl】+【Z】将Unwrap视图扩展到所选材质点的大小【Alt】+【Shift】+【Ctrl】+【Z】缩放到Gizmo大小【Shift】+【空格】缩放(Zoom)工具【Z】反应堆(Reactor)建立(Create)反应(Reaction)【Alt】+【Ctrl】+【C】删除(Delete)反应(Reaction)【Alt】+【Ctrl】+【D】编辑状态(State)切换【Alt】+【Ctrl】+【s】设置最大影响(Influence)【Ctrl】+【I】设置最小影响(Influence)【Alt】+【I】设置影响值(Value)【Alt】+【Ctrl】+【V】ActiveShade(Scanline)初始化【P】更新【U】宏编辑器累积计数器【Q】。

鲁班操作步骤鲁班绘图操作步骤一、基本思路和图纸介绍查看图纸说明，了解建筑高度，混泥土等级等，绘制思路由一层逐渐到顶层，再到基础在装饰再计算。

二、准备工作进入软件新建工程，输入文件名，输入相关单位信息，下一步，根据需要选择定额、清单，下一步，设置层高，室外地坪标高，地下水位，然后设置混泥土等级，然后默认工程标高与楼层标高。

下一步，界面设置，左边中文命定，中间属性定义，右边显示显示控制命定栏。

对象捕捉设置，点击右键对象捕捉设置，选择需要的点打勾，然后点击工具保存设置，根据工程大小设置保存时间。

三、布置轴网打开图纸查看轴号，根据需要选择轴网，根据开间进行绘制，相邻间距一样可以设置跨数，之后根据CAD轴网进行检查。

四、柱子布置查看图纸，定义柱名称属性，可以选择柱名称布柱，当某种柱很多时，选择轴交布柱，之后输入命定1进行名称更换，查看三维，进行检查保存。

五、墙体布置查看图纸，首先定义墙名称，根据右下方方向进行绘制，需要更改墙名称的，点击名称更换，框选要更改的墙体，右击选择更改后的墙体，点击确定，绘制完进行保存。

查看图纸进行内墙绘制，先定义墙名称、属性，根据方向进行绘制，旁边没有柱的墙体，选择参考输入距离在回车进行根据方向进行绘制，绘制完保存。

六、门窗绘制先定义门窗名称，关闭CAD图，打开指定图层，选择门窗和门窗标注，带基点复制选择交点粘帖到鲁班软件对应交点，然后选中墙体，右击鼠标进行绘制，最后保存。

七、梁绘制框选复制梁图到鲁班软件中，便于查看，然后定义框架梁、次梁，关闭门窗、墙体，选择方向进行绘制，需要更换名称的框选进行更换，然后点击支座识别框选所有梁，进行次梁绘制，选择方向进行绘制，需要偏心的，用尺寸标注量取偏心距离，选择参考点r，回车，输入偏心距离，回车选方向进行绘制，绘制完支座识别，框选所有梁，灰白色为次梁，蓝色为框架梁。

最后保存。

八、板，洞布置先定义板，之后选择墙体，形成外边，关闭其他显示构件，形成建筑面积，点击确定，点击楼板楼梯，选择形成楼板，选择外墙按外边线内墙按内边线，确定，用区域高度框选板调整高度，中间梁被多选，按SHIFT 和左键踢出中间梁，然后查看板，洞尺寸，根据板形状进行定义，然后让光标与交点重合至角度270°，输入距离回车，输入相对标高，比如，@700，-400，回车。

鲁班算量（土建版）之使用技巧专帖转化各种构件的一些应用技巧1）、通用部分:在转换各个构件的时候,在调入cad图形后,可以先用灯泡关掉所有的cad图层,然后用带勾层,直到你用此灯泡看不到你所要转化的图层,这样可使想要转化的构件清晰化并且构件完整不会漏掉(既只用这种方法还可以避免漏选图层)2）、轴网:在转化轴网时,只选择主轴网的轴线,(不是选择图层,是要全选所有的轴线,其他附轴不用选,转化3）、梁(包括地梁):在转化梁时在打开梁边线和标注线的时候,最好一次只打开一个图层直到点那个带勾的线(此时一定要注意有几个梁边线的图层和标注线的图层,以防在选择这些图层时漏选);如遇到有的梁没有标种情况一般是此种梁较多且在施工说明中统一说明了此种梁的尺寸和界面),此时只需用梁的标注层给他加上了(当然了,只需一个梁有截面尺寸就可以了,其他只需梁名称就好了.当命名好一个位置的梁名称后,其他地名称拖过去就可以了。

如何查看工程是用何版本软件做的如果我们想看一个土建工程是用土建软件什么版本做的,可以在这个工程的文件夹下找到lubanproj.alqy 开的,或者打开是乱码,我们点打开方式选择解压缩文件方式打开,打开后如下图,然后选择\lubanproj.xml 有工程详细信息,包括何时用什么版本创建,创建时间以及用何版本软件修改过等等.关于CAD图导入鲁班的图纸看不到标注或文字的原因以及解决方法碰到如标题这种情况首先我们应该查看下CAD中的图纸能否看的见文字或标注,如果没有,原因如下1.文字图层或标注图层被关闭,解决方法是打开图层显示2.CAD字体库中缺少字体,解决办法是将字体存放在FONTS目录下,字体库论坛有下3.设计院在设计图纸时使用天正插件,解决办法,安装天正插件7.0(注意低版本的话可能也会看不到)4.在有字体的情况下没有选择相应的字体,导致出现中文显示不了或者乱码,解决方法是在打开图纸选择字体2种如果CAD中显示正常带基点复制到鲁班后无法显示原因如下1.读取信息不全,切换下楼层2.构件显示开关中CAD未开,有时候需点关闭再打开才会有3.字体库缺少字体,解决方法同上4.安装天正插件7.0如何转化多重属性块建立的轴符某些时候我们在转化轴网的时候会发现轴符转不过来,对CAD图的轴符进行爆炸(X)后会发现轴号都变成画轴符时使用了多重属性块的方法.首先我先介绍下多重属性块的操作步骤1.在命令行中输入ATT,打开块属性编辑器,然后在弹出的对话框中输入值为A,点确定在CAD中点下鼠标左2.在命令行中输入B,弹出块定义对话框,框选这个A然后选择一个基准点点确定3.使用I命令插入刚才定义的块,指定一个基点,然后命令行中输入B4.依次类推,可以输入CDEFGH....轴符的话可以在定义完第一步后在外面画个圈然后里面的A带圈做成块,方法同上以上做出来的轴符爆炸后里面的字母都会变成A解决办法:1.爆炸所有轴符2.双击里面的字母改成设计图对应的字母3.转化轴网以上需要一个个改有点麻烦,但是目前只知道这个办法,如果谁有更好的办法希望能一起分享关于CAD图中梁的转化问题有些设计院设计的图纸，我们拿到ＣＡＤ电子图后，在转化梁的过程中，就算我们正确地用鲁班软件的三种了，这种原因很可能是ＣＡＤ图的标注尺寸和实际的软件测量的尺寸不符，故通过＂ＳＣＡＬＥ＂（比例缩尺寸与实际软件测量的尺寸一致，这时再选择梁转化，应该是可以转化的．如大部分的梁尺寸标注和画的相同而仅一部分不同，可以使用转化梁中的第二种进行转化，这样软件会按梁略图形上的一些偏差（当然如果部分比例相差还是需要手工调整的）附件: 您需要登录才可以下载或查看附件。

Ctrl+L楼层复制
Ctrl+G导入构件
Ctrl+S(永久)保存
Ctrl+Shift+S另存为
Ctrl+K备份
Ctrl+R恢复
Ctrl+I (LBIM导入)
Ctrl+M（LBIM导出）
QU退出
视图
Ctrl+Shift+E(永久)显示全部三维
Ctrl+Alt+I(永久)三维显示
鲁班钢筋快捷键汇总!
大类构件快捷命令是其拼音的第一个拼音之母组合
布置墙
Q 连续布墙
QD 墙洞
AL 暗梁
LL 连梁
GL 过梁
布置柱
Z 点击布柱
AZ 自适应暗柱
PX偏心设置
ZD 柱端调整
SB边角柱识别
SZ边角柱设置
布置梁
L连续布梁
W 支座识别
E支座编辑
D吊筋布置
Ctrl+Shift+C动态坐标居中
Ctrl+Shift+I放大
Ctrl+Shift+O缩小
Ctrl+Shift+T窗口平移
Ctrl+Shift+A窗口缩放
Ctrl+F构件显示控制
Ctrl+J界面切换
编辑
Ctrl+Z回退
Ctrl+U恢复
Ctrl+X(永久)剪切
Ctrl+C(永久)复制
CM查看计算日志
工具
CH查看标高
LK锁定

第21章CAD转化21.1CAD文件调入左键点击【CAD转化】--【CAD文件调入】弹出如下对话框见下图21-1-1。

图21-1-1在该对话框中找到要调入的cad图，点击“打开”，界面切换到绘图状态下，命令行提示：请选择插入点，左键点击或直接回车确定插入点，cad图形调入完成。

21.2CAD文件褪色该命令主要用于调入的CAD图纸智能褪色，更好的区分CAD线条和布置的构件。

点击选择CAD文件褪色按钮，命令行提示：，百分比数值范围为:5-95（包括5和95）。

“5-95”代表颜色由亮到暗的级数，“5”为图纸初始颜色值，即“褪色文件恢复”的恢复值。

当输入的百分比数值为不在5-95范围内的整数时，命令行提示：“请输入一个介于5-95之间的整数。

21.3褪色文件恢复该命令主要用于恢复经过褪色的CAD图纸，“5”为图纸初始颜色值，即“褪色文件恢复”的恢复值。

21.4转化轴网左键点击【CAD转化】--【转化轴网】，弹出对话框，如下图21-4-1所示。

图21-4-1选轴线：点击【提取轴线】，对话框消失，在图形操作区中左键选择已调入的dwg图中选取一个轴线，选择好后，回车确认，回到该对话框，并把提取的轴线图层显示在该对话框内；删除：选择已提取的轴线图层，点击删除即删除该图层；选标注：点击【提取标注】，对话框又消失，在图形操作区中左键选择已调入的dwg图中选取一个轴网的标注，选择好后，回车确认，回到该对话框，并把提取的标注图层显示在该对话框内。

删除：选择已提取的标注图层，点击删除即删除该图层。

选择完成后，点击转化按钮软件自动进行轴网转化，当命令行出现“命令：”时即轴网转化完成。

21.5转化墙体左键点击【CAD转化】--【转化墙体】，弹出如下对话框，如见下图21-5-1所示。

图21-5-11．设置形成墙体合并的最大距离：一般电子文档中墙与墙之间的门窗是用不同于墙体的图层绘制的，因此转化过来的墙体是一段一段的。

在“合并断开墙体的最大距离”空白处输入墙体断开的最大距离，也可以从图中量取。

鲁班软件学习技巧（工程的学生值得分享啊）来源：蒋卫林^_^的日志(技巧分享)如何使用List这个命令我们可以使用List命令查询建筑面积、长度等一些信息.在命令行输入list,软件提示选择对象,框选要查询的对象右键确定即可.但要注意:用List查询面积要用PL线段画的才能查看面积.如果不是用PL线段画的用“工程计算栏”中的“编辑其它项目”可以查到。

(技巧分享)如何快速统计某一层某一构件个数?在需要统计的楼层中,点击搜索命令,输入要统计的构件,软件会自动搜索到构件个数.(技巧分享）查找未封闭墙体的几种方法。

1、使用计算模型合法性检查命令，查找未封闭墙区域。

（推荐使用这一种）2、形成外墙外边线，看那个地方的外边线伸到墙内，则该处中线不封闭。

3、使用构件显示控制命令，将墙体边线隐藏，只显示墙体中线，这样检查不封闭的墙体很直观。

（技巧分享）为什么用CAD移动命令移动构件时，输入插入点会移动不了？答：先按ESC退出所有命令，然后在状态栏中将动态输入（DYN）关闭，再次用带基点移动命令移动输入插入点即可(技巧分享)如何使用List这个命令我们可以使用List命令查询建筑面积、长度等一些信息.在命令行输入list,软件提示选择对象,框选要查询的对象右键确定即可.但要注意:用List查询面积要用PL线段画的才能查看面积.如果不是用PL线段画的用“工程计算栏”中的“编辑其它项目”可以查到。

非常好的技巧，强烈推荐大家掌握~~（技巧分享）圈梁如何打断答：由于圈梁是附属在墙上的构件，如需打断，只需要打断墙体即可。

方法，用0墙打断墙体，圈梁即可打断。

此技巧同样适用与条基(技巧分享）夹层中的地面如何装饰由于在布楼地面装饰的时候，属性定义栏中，底标高参数是默认数值，无法更改，故在布置夹层中的地面装饰时，不能直接布置，此时，可先在夹层下面的地面上布置楼地面装饰，再利用“个别构件高度调整”命令，调整其标高即可。

建议还是分成两层来做的好~~~~（技巧分享)对像捕捉怎么设置？一般来说，常轨的做法是，选中：端点、中点，交点、延伸，有这四个就够用了，要是还有需要，但是没有选中的话，可以用“临时捕捉点”，就是CTRL加鼠标右键即可。

鲁班软件使用技巧技巧分享）打开CAD就直接打开了鲁班算量软件，如何取消这种打开方式打开CAD后右键点击黑色界面中“选项”，在配置一栏，选择“未命名配置”，点击“置为当前”，再点击确定就可以了。

(技巧分享)用CAD转换,建筑图与结构图比例不一致，图形不能重合，转换时如何处理？问:用CAD转换,建筑图与结构图比例不一致，图形不能重合，转换时如何处理？答：先看哪张图纸比例不对，然后对比例不对的图形进行缩放，在命令行输入SC-选择对象：整个图纸---指定基点：选择一点即可---输入R---参照长度：在轴网上量取一段长度-指定新长度：输入正确比例的长度，即可完成整个缩放过程，然后再复制图形。

（技巧分享）如何在同一位置上布置两种不同截面的柱子使用构件移动命令，将一个柱子移动到另一个柱子上即可。

画两个柱子，调好标高，然后移动到相应的位置就可（技巧分享）为什么点击属性查询后，在构件上查询不到相应的信息？在[工具]下拉菜单中，点击[属性查询显示设置]，在对话框中选择需要的选项，把鼠标放在需要查看的构件上即可。

（技巧分享）如何显示和取消构件名称后边括号内的数字信息？这些数字是构件尺寸信息．如果要显示或者取消，可以点击菜单栏里的视图--构件尺寸显示控制----在相关构件前的方框内勾选切换一下．(技巧分享)关于自定义梁的妙用1.拱形梁、变截面梁、异形梁等可以用自定义梁断面来布置2.烟囱、变截面柱、柱帽、牛腿柱等异形柱可以用自定义梁断面来布置 3.弧形山墙、墙上开异形洞、等可以用自定义梁断面来布置4.拱形屋面、球形屋面等可以用自定义梁断面来布置(技巧分享) 在房间装饰布置好之后,发现内墙面上的装饰不一样,怎么办?可以用"构件名称替换",软件默认的是灰色的,将"装饰随房间调整"前面的勾去掉,就可以替换了(技巧分享)构件复制和镜像后，一定要进行构件整理为何构件复制和镜像后，一定要进行构件整理？若复制、镜像后不进行构件整理，那么，当我们要修改复制（镜像）后的新构件时，软件认到的实体是原构件，无法对新构件进行修改。
