【E课堂】正确选用功率继电器的四个步骤

如何正确使用电路中的继电器继电器是一种常用的电子元件，用于在电路中控制较大功率的电器设备。

正确使用继电器可以提高电路的可靠性和安全性。

本文将介绍如何正确选择和使用电路中的继电器。

一、继电器的基本原理继电器是一种电磁装置，由电磁铁和触点组成。

当电磁铁受到控制信号激励时，会产生磁场，从而吸引触点闭合或断开。

继电器常见的两种触点类型是常开（Normally Open，NO）和常闭（Normally Closed，NC）。

当继电器处于未激励状态时，NO触点断开，NC触点闭合；当继电器受到激励时，NO触点闭合，NC触点断开。

根据不同需求，可以选择适合的触点类型。

二、正确选择继电器的参数1. 额定电压（Rated Voltage）：继电器的额定电压应与电路中的控制信号电压匹配。

通常有多种可选额定电压，在选择时应根据具体使用情况和电路要求进行判断。

2. 额定电流（Rated Current）：继电器的额定电流应比被控制设备的工作电流大，以确保继电器可以正常工作并承受额定负荷。

3. 触点类型（Contact Type）：根据电路要求选择适合的触点类型。

如果需要在断开控制信号时，打开一个电路，应选择常闭触点；如果需要在激励控制信号时，关闭一个电路，应选择常开触点。

4. 额定功率（Rated Power）：继电器的额定功率应与被控制设备的功率匹配。

如果被控制设备功率过大，则需要选择功率更高的继电器。

5. 继电器的尺寸和安装方式：根据应用场景选择合适的继电器尺寸和安装方式，确保继电器能够正确安装和连接。

三、正确连接继电器到电路中1. 继电器的线路接法（Circuit Connection）：正确连接继电器线路是使用继电器的基础。

一般继电器上标有电源、控制信号和触点的引脚，在连接时应按照正确的引脚连接方式进行。

2. 使用合适的继电器座（Socket）：使用继电器座可以简化继电器的连接，并便于更换和维修。

在选择继电器座时，要确保座与继电器匹配，并正确插入引脚。

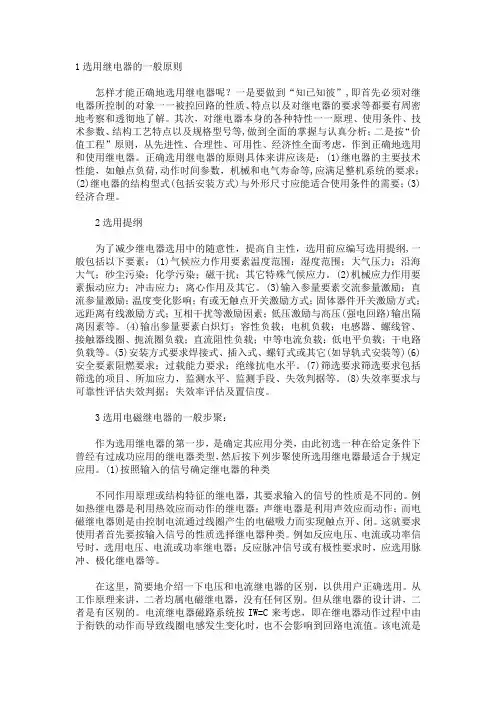

1选用继电器的一般原则怎样才能正确地选用继电器呢？一是要做到“知已知彼”,即首先必须对继电器所控制的对象一一被控回路的性质、特点以及对继电器的要求等都要有周密地考察和透彻地了解。

其次，对继电器本身的各种特性一一原理、使用条件、技术参数、结构工艺特点以及规格型号等,做到全面的掌握与认真分析；二是按“价值工程”原则，从先进性、合理性、可用性、经济性全面考虑，作到正确地选用和使用继电器。

正确选用继电器的原则具体来讲应该是：(1)继电器的主要技术性能，如触点负荷,动作时间参数，机械和电气寿命等,应满足整机系统的要求；(2)继电器的结构型式(包括安装方式)与外形尺寸应能适合使用条件的需要；(3)经济合理。

2选用提纲为了减少继电器选用中的随意性，提高自主性，选用前应编写选用提纲,一般包括以下要素：(1)气候应力作用要素温度范围：湿度范围；大气压力；沿海大气；砂尘污染；化学污染；磁干扰；其它特殊气候应力。

(2)机械应力作用要素振动应力；冲击应力；离心作用及其它。

(3)输入参量要素交流参量激励；直流参量激励；温度变化影响；有或无触点开关激励方式；固体器件开关激励方式；远距离有线激励方式；互相干扰等激励因素；低压激励与高压(强电回路)输出隔离因素等。

(4)输出参量要素白炽灯；容性负载；电机负载；电感器、螺线管、接触器线圈、扼流圈负载；直流阻性负载；中等电流负载；低电平负载；干电路负载等。

(5)安装方式要求焊接式、插入式、螺钉式或其它(如导轨式安装等)(6)安全要素阻燃要求；过载能力要求；绝缘抗电水平。

(7)筛选要求筛选要求包括筛选的项目、所加应力，监测水平、监测手段、失效判据等。

(8)失效率要求与可靠性评估失效判据；失效率评估及置信度。

3选用电磁继电器的一般步聚：作为选用继电器的第一步，是确定其应用分类，由此初选一种在给定条件下曾经有过成功应用的继电器类型，然后按下列步聚使所选用继电器最适合于规定应用。

(1)按照输入的信号确定继电器的种类不同作用原理或结构特征的继电器，其要求输入的信号的性质是不同的。

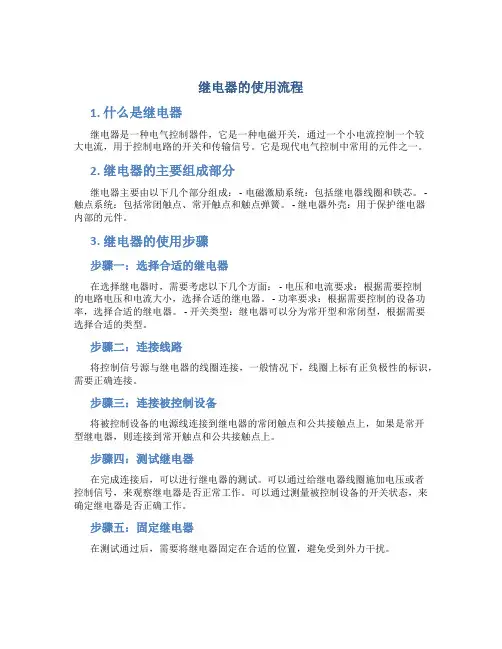

继电器的使用流程1. 什么是继电器继电器是一种电气控制器件，它是一种电磁开关，通过一个小电流控制一个较大电流，用于控制电路的开关和传输信号。

它是现代电气控制中常用的元件之一。

2. 继电器的主要组成部分继电器主要由以下几个部分组成： - 电磁激励系统：包括继电器线圈和铁芯。

- 触点系统：包括常闭触点、常开触点和触点弹簧。

- 继电器外壳：用于保护继电器内部的元件。

3. 继电器的使用步骤步骤一：选择合适的继电器在选择继电器时，需要考虑以下几个方面： - 电压和电流要求：根据需要控制的电路电压和电流大小，选择合适的继电器。

- 功率要求：根据需要控制的设备功率，选择合适的继电器。

- 开关类型：继电器可以分为常开型和常闭型，根据需要选择合适的类型。

步骤二：连接线路将控制信号源与继电器的线圈连接，一般情况下，线圈上标有正负极性的标识，需要正确连接。

步骤三：连接被控制设备将被控制设备的电源线连接到继电器的常闭触点和公共接触点上，如果是常开型继电器，则连接到常开触点和公共接触点上。

步骤四：测试继电器在完成连接后，可以进行继电器的测试。

可以通过给继电器线圈施加电压或者控制信号，来观察继电器是否正常工作。

可以通过测量被控制设备的开关状态，来确定继电器是否正确工作。

步骤五：固定继电器在测试通过后，需要将继电器固定在合适的位置，避免受到外力干扰。

步骤六：使用继电器在继电器正确连接并固定后，可以使用控制信号来控制继电器的开关状态，从而控制被控制设备的工作。

4. 继电器的注意事项在使用继电器时，需要注意以下几个问题： - 电压和电流要求：继电器的额定电压和电流不可超过标称值，否则会损坏继电器。

- 温度要求：继电器有一定的工作温度范围，超出范围会影响继电器的正常工作。

- 频率要求：继电器的工作频率不能超过额定值，否则会影响继电器的寿命。

继电器在电气控制系统中起到重要的作用，正确的使用继电器可以有效地控制电路的开关和传输信号。

继电器选择及操作方法继电器是一种普遍使用的电气控制元件，常用于各种电气设备和系统中，可以起到开关、保护和信号传输等作用。

在选择和操作继电器时，需要考虑一系列因素，包括继电器类型、继电器参数、继电器的应用场景和操作原理等。

继电器的选择首先要考虑继电器类型。

常见的继电器类型包括电磁继电器、固态继电器、时间继电器等。

电磁继电器是最常用的继电器类型，其工作原理是通过电磁力将触点进行开关动作。

固态继电器则是使用固态电子元件实现开关操作。

时间继电器是一种可以延时操作的继电器，可以根据不同的需要设置延时时间。

继电器的选择还需考虑其参数。

包括额定电压、额定电流、额定功率、最大控制电流和最大控制功率等。

根据实际需求，选择合适的继电器参数，以确保其能够在工作过程中正常运行。

继电器的应用场景也是选择继电器的考虑因素之一。

不同的应用场景需要不同类型的继电器。

比如，在家庭电路中，常用的是小功率继电器，用于控制家电；而在工业自动化领域，通常需要使用大功率继电器，用于控制机械设备。

继电器的操作方法主要包括继电器的接线和控制信号的输入。

继电器的接线需要根据其类型和应用需求进行正确连线。

一般电磁继电器有两组接点，分别是控制回路和被控制回路。

控制回路接线通常由控制信号的正负极连接，被控制回路则由被控制设备的电源电路连接。

继电器的控制信号输入主要分为两种方式，分别是直流电源输入和交流电源输入。

直流电源输入一般为继电器的控制回路接入直流电源的正负极；交流电源输入则是通过交流电源的正负极输入到继电器的控制回路。

选择控制信号的输入方式应根据继电器的额定电压和应用场景来确定。

操作继电器时还需注意以下几点：1. 建议使用适配器或电源接口进行电源供给，确保电源稳定；2. 在操作继电器之前，应先检查继电器参数是否符合实际需求，并确保继电器与被控制设备的额定电压和电流匹配；3. 继电器的控制信号应通过绝缘方式传输，以防止电气干扰和故障；4. 继电器的接线应牢固可靠，确保信号传输的稳定性；5. 定期检查继电器的工作状态，如发现异常应及时更换或修理。
