10G.2.5G.155M,2M误码测试

关于2M仪表的测试一、2M测试仪表测试的内容：2M误码仪是用于测试传输设备的传输特性的仪表。

测试内容包括：1、传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A地传输到B地产生错误是必然的。

只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。

信号从A地传输到B地产生的错误越少，表明传输系统的传输质量越好。

传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。

在比特错误测试中，包括：误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。

误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比之。

例如：仪表已经测试的比特数为10000个，已经测试到的误码数为3个，误码率＝3/10000，同样可以表述为：1×10－4，或3E-4。

编码错误－由于输出的码型是严格按照正负交替(HDB3中的“0”变“1”码也是按照正负交替规律)的规律变换的，因此，对于检测出的不符合正负交替规律的比特数，称之为编码错误。

对于传输系统的传输性能，编码错误测试的结果远不如比特错误测试的准确。

2、传输系统的传输特性：一般情况下，系统产生的错误越少越好。

但单纯的误码个数并不能确切的描述传输系统传输质量的优劣。

例如：A系统在10个小时中测得的误码为100个。

B系统在10个小时中测得的误码为150个。

但是，A系统产生的100个误码是零散的，B系统产生的150个误码只是在1秒之内，如果按照产生的误码秒计算，A系统将可能有100个误码秒。

而B系统却只有1个误码秒。

就其传输质量而言，当然是B系统优于A系统。

这就是国际ITU-T的G.821建议的实值所在。

因此该建议规定：可利用时间内，一秒钟之内产生以上的的误码，该秒就称之为1个误码秒。

如果没有误码产生，则该秒就称之为1个无误码秒。

所谓系统可利用时间是指：仪表在连续10秒的测试时间内，如果每秒的误码率都不超过1×10－3，那么该10秒钟就是可利用时间，并且意味着可利用时间的开始。

当仪器包有破损或包内物品不齐全、或仪器无法完成功能测试时，请您尽快
与我们联系。
¾ 附件
TA-VB02型2M误码测试仪的附件见装箱单，如果发现收到的物品与装箱单上
的不符，请及时通知我们，以免影响使用。
¾ 电池
TA-VB02型2M误码测试仪采用直流、电池两种供电方式。仪器内置高容量可
充电锂电池，充满电后可连续工作6个小时以上。
开/关
ห้องสมุดไป่ตู้
误码仪开关
TA-VB02型2M误码测试仪共有2排18个指示灯，其状态及功能如下：
北京天航信民航通信网络发展有限公司
4
TA-VB022M 误码测试仪产品用户手册
序号
名称
功能
PLA
亮：表示测试过程中有告警或误码
LOS
亮：表示输入端没有信号
LOF
亮：表示帧失步(或图案失步)
告
EB
亮：表示有误码
警 指
缩略语
英文全写
RLA
Record of last alarm
LOS
Loss of signal
LOF
Loss of frame or pattern
EB
Error Bit
SLP
Slip bit
PWL
Power low
PWR
Power
PRBS
Pseudo Random Bit Sequence
DET
Data Terminal Equipment
3.1.主菜单
打开VF-BERT2M误码测试仪即可进入主菜单，如下图：
主菜单界面 按向上下左右方向键可以对主菜单进行选择，如当前选中第一副图片——误码测试，按 “确认”键可进入所选项。 注：被光标选中的项目以背景为黑色显示，未被选中的项目背景为白色显示。

2M误码分析仪2篇第一篇：2M误码分析仪1、引言2M误码分析仪可以对数字通信中的误码进行有效的分析和统计，该设备具有较高的性能指标和广泛的应用范围，被广泛应用于数字通信系统中。

随着数字通信技术的发展，2M误码分析仪也得到了不断的改进和完善。

本文将介绍2M误码分析仪的原理、结构、工作原理、性能指标以及应用范围等方面的内容。

2、2M误码分析仪的原理2M误码分析仪是一种基于数字电路分析原理的测试设备，其原理基于串行传输的数字信号的误码率的计算，通过对误码的计数和比较来检测以及分析数字信号中的误码。

2M误码分析仪将收到的信号转换成二进制形式，对计数器进行计数，然后将计数结果展示在设备的显示屏上，并且具有存储功能，用户可以通过存储误码结果和分析结果来进行线路故障的排查和分析。

3、2M误码分析仪的结构2M误码分析仪的结构主要包括计数器、存储器、比较器、微处理器和显示器等组件。

其中，计数器是实现误码检测和计数的核心组件，存储器可以将误码计数结果存储在外部，比较器可以对比不同时间段的误码数目来检测信号质量的变化，微处理器是2M误码分析仪的控制中心，负责管理系统和控制各个组件的工作，显示器用于方便用户直观地观察误码测试结果。

4、2M误码分析仪的工作原理2M误码分析仪的工作原理是通过将接收到的数字信号转换成二进制数字，并将其存储在计数器中，同时用比较器检测不同时间段的误码计数结果，将不同时段的误码数目进行比较和分析，通过微处理器进行误码分析和管理，系统最终将误码的数目和性质显示在设备的显示屏上。

5、2M误码分析仪的性能指标2M误码分析仪的性能指标主要包括测试误码率的范围、最小可分辨误码率、测试精度、测试速度、测试信噪比范围等参数。

通常情况下，2M误码分析仪的误码率范围在10^-6到10^-12之间，最小可分辨误码率通常为10^-6，测试精度通常为0.1%，测试速度通常为10Mbps至155Mbps之间，测试信噪比范围为0至60dB。

1.时钟：内部时钟频率：2.048Mb/s±50ppm；8.448Mb/s±30ppm； 34.368Mb/s±20ppm。
2.图形：伪随机码（PRBS）：215­1，223­1；人工码：16 比特任意设置。 3.码型：AMI、HDB3、RZ、NRZ；电平：±2.37V±10%，±1V±10%；阻 抗：75Ω(非平衡)； 脉冲波形符合 ITU­T Rec G.703 建议。 4.误码插入：10­3、10­4、10­5、10­6、单次。 ●接收部分： 5.接收部分的时钟、图形、码型均与发射部分相同，输入与发射部分的 输出指标相同， 数据输入自动 f 补偿。阻抗为 75Ω（非平衡），高阻≥1.5kΩ。 6.误码种类：比特误码、编码误码、FAS 误码、CRC4 误码。 7.误码及误码性能
T2(1550nm
Fiber
பைடு நூலகம்
Fiber
Multiplexer
Demultiplexer R1(1310nm
WDM
OADM
WDM
B
R2(1550nm
Add T3(1550nm) R3(1550nm)
Drop
C
图 17­2 误码特性测试方案图

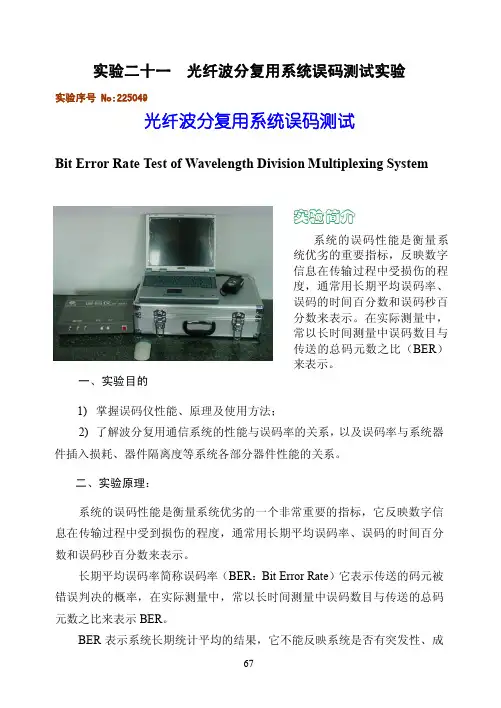

实验需要在“光分插复用和波分复用通信系统”实验所搭建的 系统上进行。
长期平均误码率简称误码率（BER：Bit Error Rate）它表示传送的码元被 错误判决的概率，在实际测量中，常以长时间测量中误码数目与传送的总码 元数之比来表示 BER。
BER 表示系统长期统计平均的结果，它不能反映系统是否有突发性、成
67
群的误码存在，为有效地反映系统实际地误码特性，还需要引入误码的时间 百分数和误码秒百分数。在较长时间内观察误码，设 T（1 分钟或 1 秒钟）为 一个抽样观察时间，设定 BER 的某一门限值为 M，记录下每一个 T 内的 BER， 其中 BER 超过门限 M 的 T 次数与总观察时间内的可用时间的比，常用的有 劣化分百分数（DM）和严重误码秒百分数（SES）。

2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分，如上图所示。

3.按键二、常见技术指标比特率:2048Kb/s ± 50ppm接口：标配75ohm, 高阻，选配：120ohm输入灵敏度：0 ~ - 43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C部测试序列：伪随机序列: 2^11-1(PR11), 2^15-1(PR15)固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入：LOS, AIS,LOF, RA误码插入：Single, 10E-3, 10E-6测试标准：G.821，G.826,M.2100单时隙监听：除Ts0外任意单个时隙时钟源选择：部时钟(Internal)，接收回复时钟(Receive)存储:99条电源：4节5号电池或外接电源尺寸：200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面；利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。

任何界面中，当功能扩展键显示时，按键，液晶显示器的左下角会弹出快捷菜单，如图3.2所示，再按键快捷菜单自动利用光标移动键把光标移到所需选项，按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。

2.端口设置2.1 Tx/Rx1/DATA端口设置是接口方式为2Mbit/s和同向64kbit/s（接口方式为同向64kbit/s时，相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。

图2.1 Tx/Rx1端口设置说明图2.2是接口方式为V.35、V.24同步、X.21、RS449时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.3所示。

对传输2m备用通道误码及性能测试流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!2M备用通道误码与性能测试流程详解在通信系统中，2M备用通道的稳定性和可靠性至关重要。

职业技能鉴定初级光纤通信试题（附参考答案）一、单选题（共70题，每题1分，共70分）1、当出现（）故障时，同步源信号进行切换。

A、帧失步B、支路信号丢失C、远端缺陷告示警D、近端业务中断正确答案：A2、SDH网同步有4种模式（）、（）、（）、（）、（）模式。

A、同步、伪同步、准同步、异步B、同步、伪同步、准同步、互同步C、主从同步、伪同步、准同步、异步D、以上都不对正确答案：A3、通过（）字节，收端可以在信息流中定位、分离出STM-N帧。

A、A1、A2B、B1、B2C、K1、K2D、D1-D12正确答案：A4、PDH 34/140复接器的群路输出抖动指标为（）（）.A、(fl=200Hz f4=3500liz)0,1UIB、0.05UIC、0.2UID、0.075UI正确答案：B5、OptiX Metro 6100设备中的SCA板的全称是（）。

A、光监控信道接入板B、系统控制与通信板C、光监控信道板D、交叉与时钟板正确答案：A6、按光纤的传导模式光纤通信系统可分为（）A、长波长和短波长光纤通信系统B、模拟光纤通信系统和数字光纤通信系统C、多模和单模光纤通信系统D、直接调制光纤通信系统和间接调制光纤通信系统正确答案：C7、OTN系统不同类型的设备采用的辅助机盘也不相同，以下（）机盘用于FONST5000 OTH子框。

A、CAIF1B、AIFC、AIF1D、AIF2正确答案：A8、在光纤通信中，光接收机中采用的光电检测器主要包括（）光电检测器和（）光电检测器两类。

A、PD PINB、PIN APDC、PN LEDD、LD LED正确答案：B9、（）设备主要将PDH各低速支路信号和SDH的155Mbit/s电信号纳入STM-1帧结构中，并经过电/光转换为STM-1光路信号。

A、分插复用B、再生中继C、终端D、数字交叉连接正确答案：C10、LPTIM的中文意思为（）。

A、低阶通道踪迹标志失配B、高阶通道C、低阶通道D、高阶通道踪迹标志失配正确答案：A11、说出华为T2000网管系统故障定位基本顺序（）。

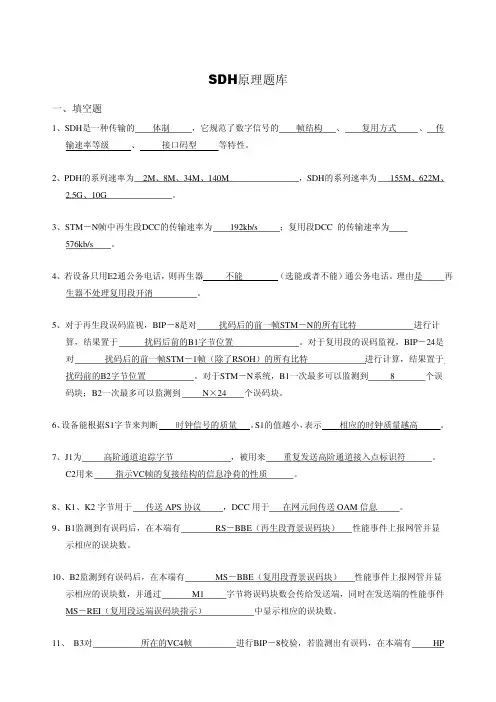

SDH原理题库一、填空题1、SDH是一种传输的体制，它规范了数字信号的帧结构、复用方式、传输速率等级、接口码型等特性。

2、PDH的系列速率为2M、8M、34M、140M ，SDH的系列速率为155M、622M、2.5G、10G 。

3、STM－N帧中再生段DCC的传输速率为192kb/s ；复用段DCC 的传输速率为576kb/s 。

4、若设备只用E2通公务电话，则再生器不能（选能或者不能）通公务电话。

理由是再生器不处理复用段开消。

5、对于再生段误码监视，BIP－8是对扰码后的前一帧STM－N的所有比特进行计算，结果置于扰码后前的B1字节位置。

对于复用段的误码监视，BIP－24是对扰码后的前一帧STM－1帧（除了RSOH）的所有比特进行计算，结果置于扰码前的B2字节位置。

对于STM－N系统，B1一次最多可以监测到8 个误码块；B2一次最多可以监测到N×24 个误码块。

6、设备能根据S1字节来判断时钟信号的质量。

S1的值越小，表示相应的时钟质量越高。

7、J1为高阶通道追踪字节，被用来重复发送高阶通道接入点标识符。

C2用来指示VC帧的复接结构的信息净荷的性质。

8、K1、K2字节用于传送APS协议，DCC用于在网元间传送OAM信息。

9、B1监测到有误码后，在本端有RS－BBE（再生段背景误码块）性能事件上报网管并显示相应的误块数。

10、B2监测到有误码后，在本端有MS－BBE（复用段背景误码块）性能事件上报网管并显示相应的误块数，并通过M1 字节将误码块数会传给发送端，同时在发送端的性能事件MS－REI（复用段远端误码块指示）中显示相应的误块数。

11、B3对所在的VC4帧进行BIP－8校验，若监测出有误码，在本端有HP－BBE（高阶通道背景误码块）性能事件上报网管并显示相应的误块数，并通过G1 字节将误码块数会传给发送端，同时在发送端的相应的VC－4通道的性能事件HP－REI（复用段远端误码块指示）中显示相应的误块数。

2m误码仪工作原理
2m误码仪是一种用于测量数字通信系统中误码率的仪器。

它
的工作原理可以分为以下几步：
1. 信号发送：2m误码仪通过发送预定义的比特序列信号来模
拟数字通信系统中的数据传输。

2. 信号接收：2m误码仪接收由发送端发出的信号，将其转换
为可以进行误码率测量的电信号。

3. 比特同步：接收到的信号通过比特同步电路进行时钟同步，确保正确地识别每个比特的开始和结束。

4. 误码统计：2m误码仪通过比较接收到的信号与预定义的比
特序列，可以计算出每个比特位置上的误码数量。

5. 误码率计算：将误码数量除以发送的总比特数，得到误码率。

一般以每亿比特（bit）的误码数（Error Bits per Hundred Million Bits, EB/HMDB）作为度量单位。

6. 显示结果：2m误码仪会将测量结果通过显示屏或输出接口
展示给用户，以便用户了解数字通信系统的误码性能。

总的来说，2m误码仪通过发送模拟信号、接收和同步信号、
统计并计算错误比特数，来评估数字通信系统中的误码率。

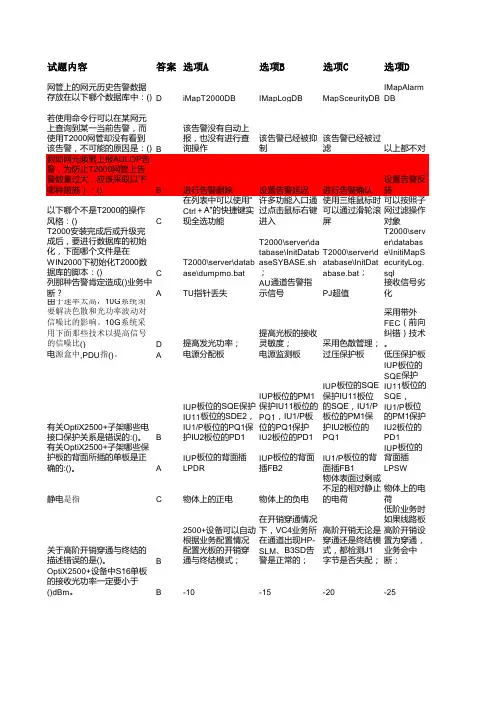

试题内容答案选项A选项B选项C选项D 网管上的网元历史告警数据存放在以下哪个数据库中：()D iMapT2000DB IMapLogDB MapSceurityDB IMapAlarm DB若使用命令行可以在某网元上查询到某一当前告警，而使用T2000网管却没有看到该告警，不可能的原因是：()B 该告警没有自动上报，也没有进行查询操作该告警已经被抑制该告警已经被过滤以上都不对假如网元频繁上报AULOP告警，为防止T2000网管上告警数量过大，应该采取以下哪种措施）：()B进行告警删除设置告警延迟进行告警确认设置告警反转以下哪个不是T2000的操作风格：()C 在列表中可以使用“Ctrl＋A”的快捷键实现全选功能许多功能入口通过点击鼠标右键进入使用三维鼠标时可以通过滑轮滚屏可以按照子网过滤操作对象T2000安装完成后或升级完成后，要进行数据库的初始化，下面哪个文件是在WIN2000下初始化T2000数据库的脚本：()C T2000\server\database\dumpmo.batT2000\server\database\InitDatabaseSYBASE.sh；T2000\server\database\InitDatabase.bat；T2000\server\database\InitiMapSecurityLog.sql列那种告警肯定造成()业务中断？A TU指针丢失AU通道告警指示信号PJ超值接收信号劣化由于速率太高，10G系统须要解决色散和光功率波动对信噪比的影响。
